Tipo di prodotto	Computer da scrivania
Marca	ASUS
Modello	V2M3N8200
Dimensioni (circa)	450 x 200 x 450 mm (A x L x P)
Peso (circa)	10 kg
Alimentazione	Alimentatore integrato con selettore di tensione 115 V / 230 V
Processore supportato	Intel Pentium 4 (LGA775) o AMD (socket corrispondente)
Memoria RAM	DDR DIMM, più slot
Archiviazione	Disco rigido SATA o IDE, lettore ottico 5.25", lettore floppy 3.5"
Porte anteriori	2x USB 2.0, presa cuffie, presa microfono
Porte posteriori	PS/2 tastiera e mouse, VGA, parallela, USB 2.0 (4), LAN RJ-45, porte audio 6/8 canali, opzione: e-SATA, seriale, DVI, S/PDIF, IEEE 1394a
Connettività	LAN Ethernet, USB 2.0
Alloggiamenti interni	2x 5.25", 2x 3.5" (uno per disco rigido, uno per lettore floppy)
Slot di espansione	Diversi slot con protezioni metalliche
Ventilazione	Ventola processore e slot per ventola telaio
Manutenzione e pulizia	Spolveratura regolare delle griglie di aerazione, evitare l'umidità
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento interno
Ricambi e riparabilità	Pezzi standard: processore, memoria, disco rigido, alimentatore, scheda madre ASUS
Informazioni generali	Manuale disponibile in più lingue, 100 pagine

Domande frequenti - V2M3N8200 ASUS

Come scegliere la tensione di alimentazione del mio ASUS V2M3N8200?

Utilizzare il selettore di tensione vicino al connettore di alimentazione: impostare su 115 V per una tensione di rete di 100-127 V, e su 230 V per 200-240 V.

Come rimuovere il pannello laterale del computer?

Rimuovere le viti dal pannello posteriore, quindi far scorrere il pannello laterale all'indietro fino a quando i suoi ganci si staccano dalle linguette del telaio.

Quali tipi di processore posso installare?

Il modello supporta i processori Intel Pentium 4 in formato LGA775 e i processori AMD con socket adatto (fare riferimento al manuale della scheda madre).

Come installare un modulo di memoria DIMM?

Sbloccare le clip del socket, allineare la tacca del modulo con la linguetta del socket, quindi spingere il modulo fino a quando le clip si chiudono. Attenzione: scollegare l'alimentazione prima di qualsiasi operazione.

Come installare un disco rigido in questo case?

Rimuovere la copertura metallica dell'alloggiamento da 3.5", inserire il disco rigido, fissarlo con due viti per lato, quindi collegare i cavi SATA o IDE e di alimentazione sul retro del disco.

Cosa fare se il computer non si avvia?

Verificare che l'alimentazione sia collegata e che il selettore di tensione sia nella posizione corretta. Assicurarsi che il cavo della ventola della CPU sia collegato alla scheda madre (connettore CPU_FAN).

Come reinstallare il pannello frontale dopo aver aggiunto un componente?

Inserire le linguette del pannello frontale nelle aperture del telaio sul lato destro, ruotare il pannello verso sinistra fino a quando i ganci scattano.

Quali porte sono disponibili sulla parte anteriore del computer?

Sul pannello frontale si trovano due porte USB 2.0, una presa cuffie e una presa microfono, oltre ai pulsanti di accensione e reset.

Posso utilizzare una scheda grafica aggiuntiva?

Sì, rimuovere la protezione metallica di uno slot di espansione, inserire la scheda grafica nello slot, quindi fissarla con il blocco delle protezioni.

Dove trovare il manuale completo in francese?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com. Puoi scegliere la lingua francese prima del download.

MANUALE UTENTE V2M3N8200 ASUS

Manuale per l'installazione

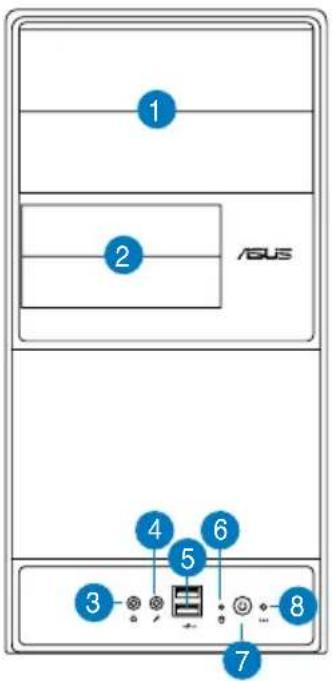

Funzionalità del pannello anteriore

1. coperchio alloggiamento lettore da 5,25 pollici
2. coperchio alloggiamento lettore da 3,5 pollici
3. Porta cuffie
4. Porta microfono
5. Porte USB 2.0*
6. LED HDD
7. Pulsante alimentazione
8. Pulsante Reset

NOTA: *Alcuni modelli possono avere due porte aggiuntive USB 2.0 e/o una porta IEEE 1394a.

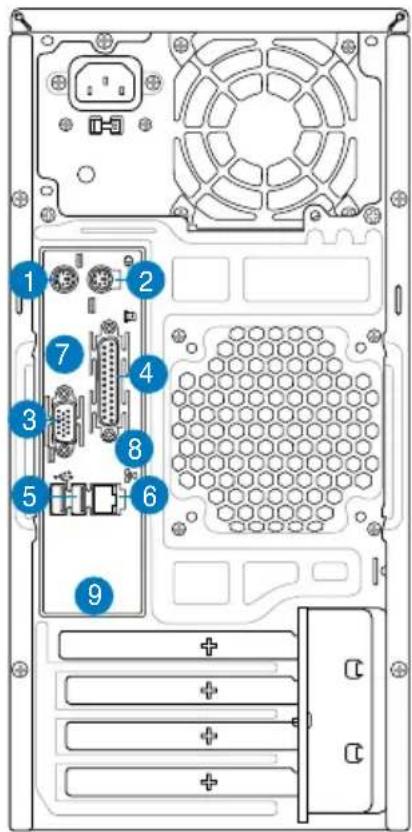

Funzionalità del pannello posteriore

NOTA: Le porte del pannello posteriore e la loro posizione possono variare, in funzione del modello del sistema utilizzato. Per una descrizione dettagliata, fare riferimento alla Guida Utente del sistema.

1. Porta tastiera PS/2 ( )
2. Porta mouse PS/2 (
3. Porta VGA ( )
4. Porta parallela (
5. Porte USB 2.0 ( ) (alcuni modelli possono avere quattro porte posteriori USB 2.0)

1. Porta LAN (RJ-45) (☐)

1. Una delle seguenti porte:

- Porta E-SATA (

- Porta seriale (COM1) (

- Porta DVI (

- Porta Uscita S/PDIF Ottica (

- Porta Uscita S/PDIF Coassiale (

1. Porta IEEE1394a ( ) (soltanto per alcuni modelli)

1. Una delle seguenti configurazioni per le porte audio:

- 6 canali

• 8 canali

Per i dettagli, fare riferimento alla tabella di configurazione.

Componenti interni

1. Coperchio pannello anteriore
2. Alloggiamento vuoto per lettore ottico da 5.25-pollici
3. Alloggiamento lettore floppy
4. Alloggiamento lettore disco fisso
5. Unità di alimentazione
6. Spazio per la ventola del telaio
7. Scheda madre ASUS*
8. Supporti di metallo slot di espansione

Selezione del voltaggio

L'unità di alimentazione del sistema ha un selettore di voltaggio da 115 V/230 V posto vicino al connettore di alimentazione. Utilizzare questo interruttore per selezionare il voltaggio per la propria zona.

Se il voltaggio è di 100-127 V, impostare l'interruttore su 115 V.

Se il voltaggio è di 200-240 V, impostare l'interruttore su 230 V.

NOTA: Per l'esatta collocazione del selettore di voltaggio, riferirsi alla Guida Utente del sistema.

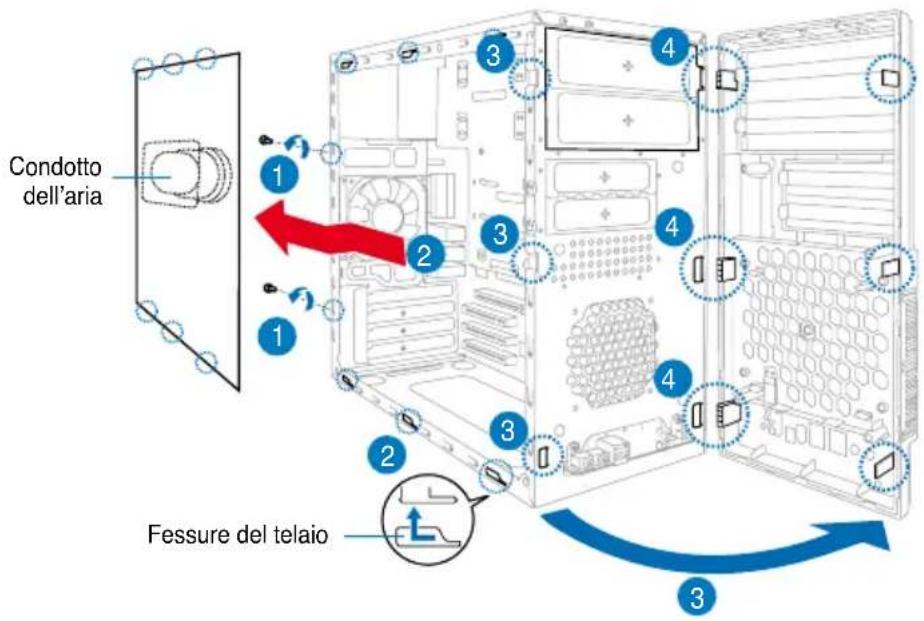

Rimozione del coperchio laterale e del pannello anteriore

1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore finché i suoi ganci non si liberano dalle alette dello chassis. Mettere da parte il coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli finché non si liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, finché non appariranno le alette a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.

Installazione della CPU

Installazione di una CPU Intel® Pentium® 4 nel formato LGA775

1. Individuare il socket CPU sulla scheda madre.

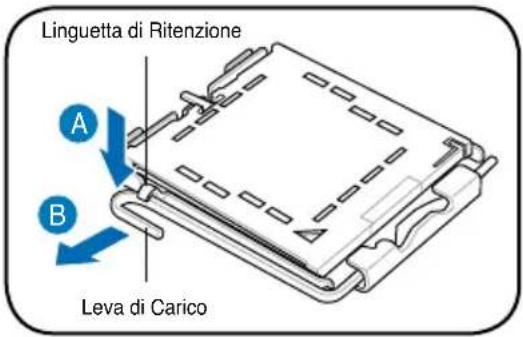

2. Premere la leva di carico con il pollice (A) e spostarla verso sinistra (B) finché non sarà rilasciata dalla linguetta che la trattiene.

ATTENZIONE. Per evitare di danneggiare i pin, non rimuovere la protezione PnP salvo si stia installando una CPU.

1. Sollevare la leva di caricamento nella direzione della freccia per un angolo di 135°.
2. Sollevare la piastra di caricamento con il pollice (4A), poi premere con l'indice il tappo PnP dalla piastra di caricamento per rimuoverlo (4B).

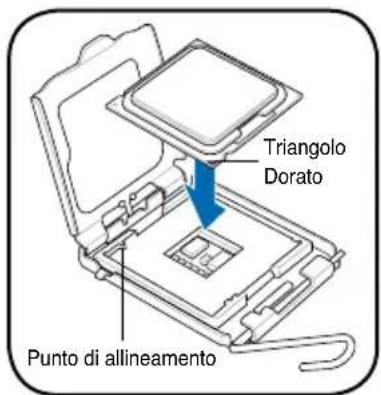

3. Posizionare la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato sia allineato con l'angolo in basso a sinistra dello zoccolo. Il punto di allineamento presente sullo zoccolo dovrà inserirsi nell'intaglio della CPU.

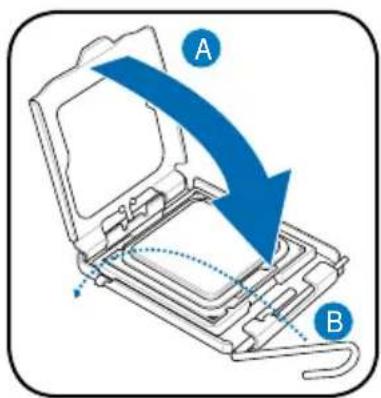

4. Chiudere la piastra di caricamento (A), poi premere la leva di caricamento (B) finché non si blocca nella linguetta di ritenzione.

Installazione di una CPU AMD

1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90°-100°.
2. Installare la CPU nel socket, assicurandosi che l'angolo della CPU con il triangolo dorato corrisponda all'angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.

ATTENZIONE. Un'installazione non corretta della CPU nel socket può danneggiare gravemente la CPU e i suoi contatti!

Installazione della ventola della CPU e del dissipatore

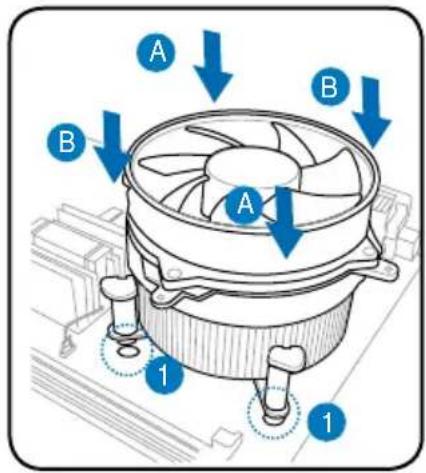

Installazione di dissipatore e ventola per la CPU Intel Pentium® 4

1. Posizionare il dissipatore sopra la CPU installata, assicurarsi che i quattro perni corrispondano con i fori presenti sulla scheda madre.
2. Premere verso il basso due perni alla volta in sequenza diagonale per assicurare il dissipatore e il montaggio della ventola in posizione.
3. Quando il gruppo dissipatore di calore - ventola è in sito, collegare il cavo ventola CPU al connettore sulla scheda madre.

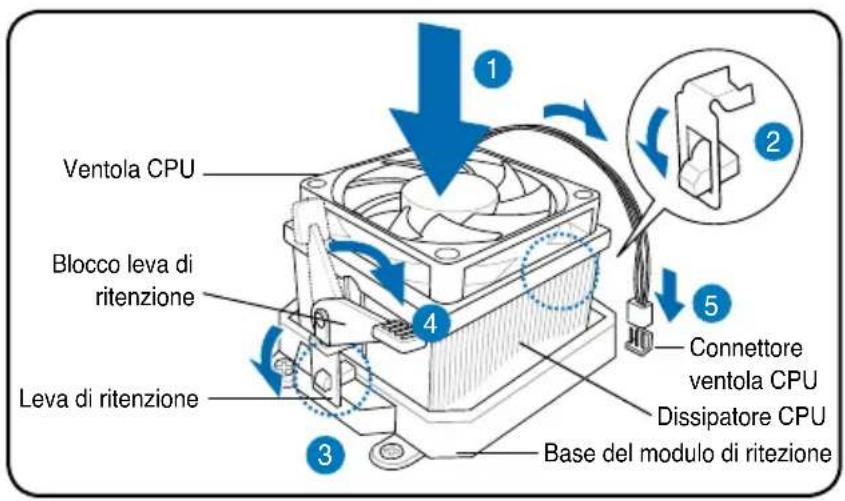

Installazione di dissipatore e ventola per la CPU AMD

1. Posizionare il dissipatore sopra la CPU installata.

IMPORTANTE. Assicurarsi che ventola e dissipatore si inseriscano perfettamente nella base del modulo di ritenzione, altrimenti non sarà possibile bloccare il supporto.

1. Attaccare un'estremità del supporto di bloccaggio alla base del modulo.
2. Attaccare l'altra estremità (vicino al blocco) alla base del modulo finché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le istruzioni per l'installazione della CPU, del dissipatore e del meccanismo di bloccaggio. Se le istruzioni descritte in questo paragrafo non corrispondono con la documentazione della CPU, seguire quest'ultima.

1. Premere verso il basso il blocco del supporto sul meccanismo di bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
2. Connettere il cavo della ventola della CPU al connettore della scheda madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola della CPU o potrebbe verificarsi un errore hardware!

Installazione della DIMM

1. Localizzare i socket della DIMM nella scheda madre.
2. Sbloccare il socket della DIMM premendo le leve di trattenimento verso l'esterno.
3. Allineare la DIMM al socket in modo che la tacca della DIMM coincida con quella del socket.
4. Premere il DIMM nel socket finché i ganci di trattenimento non scattano all'interno.

• Togliere l'alimentazione prima di aggiungere o rimuovere le DIMM. L'omissione di queste operazioni può causare danni gravi alla scheda madre e/o agli altri componenti.
• La DIMM DDR può coincidere con la tacca in una sola direzione. NON forzare la DIMM nello zoccolo per evitare di danneggiarla.

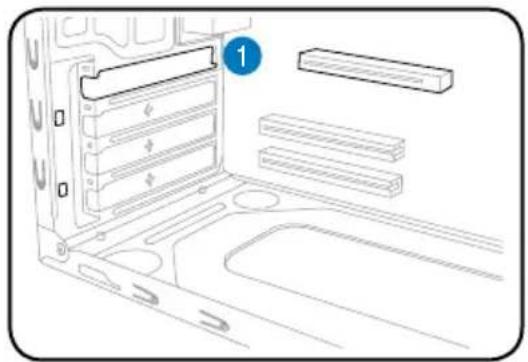

Installazione della scheda di espansione

1. Rimuovere il blocco del supporto di metallo.
2. Rimuovere la staffa metallica di fronte all'alloggiamento che si intende utilizzare.

1. Inserire il connettore della scheda nell'alloggiamento, poi premere la scheda fermamente finché non risulti in posizione.

1. Riposizionare il blocco del supporto di metallo.

Installazione dei drive di memoria

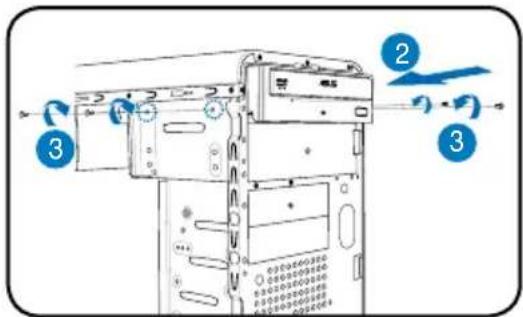

Lettore ottico

1. Posizionare lo chassis in verticale, e rimuovere il coperchio metallico superiore dell'alloggiamento del lettore da 5.25".
2. Inserire il lettore ottico nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare il lettore ottico con due viti su entrambi i lati dell'alloggiamento.

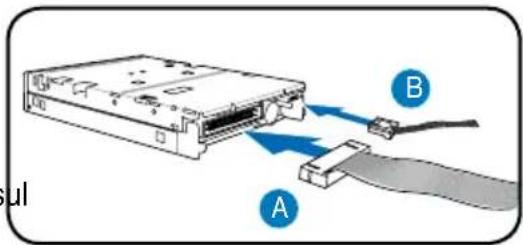

4. Collegare le spine IDE (A) e alimentazione (B) ai connettori sul retro del lettore.

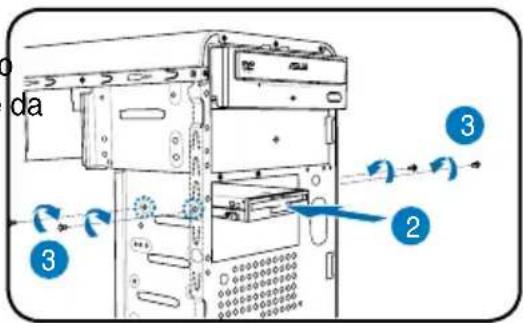

1. Posizionare lo chassis in verticale, quindi rimuovere il coperchio metallico inferiore dell'alloggiamento del lettore 3.5".
2. Inserire il lettore del floppy nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare il floppy con due viti su entrambi i lati dell'alloggiamento.
4. Collegare le spine del segnale (A) e di alimentazione (B) ai connettori posti sul retro del lettore.

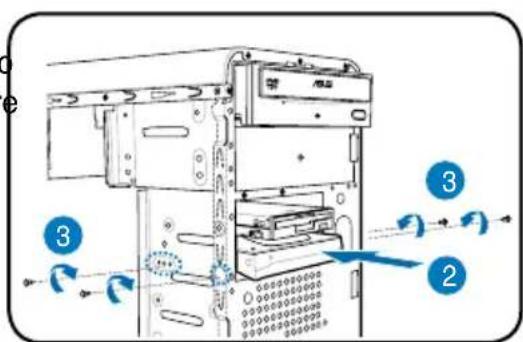

1. Posizionare lo chassis in verticale, quindi rimuovere il coperchio metallico superiore dell'alloggiamento del lettore da 3.5".
2. Inserire il disco fisso nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

1. Bloccare il disco fisso con due viti su entrambi i lati dell'alloggiamento.
2. Per HDD SATA: collegare le spine del segnale e di alimentazione SATA ai connettori posti dietro al lettore.

Per HDD IDE: collegare le spine IDE e di alimentazione ai connettori posti sul retro del lettore.

Rimozione dei coperchi degli alloggiamenti e reinstallazione dei pannelli anteriore e laterale

Se si era installato un lettore ottico e/o per floppy, rimuovere il coperchio (i coperchi) del pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:

1. Individuare i blocchi del coperchio dell'alloggiamento.
2. Premere verso l'esterno per liberare il coperchio.
3. Premere il coperchio verso l'interno, poi metterlo da parte.
4. Seguire le stesse istruzioni per rimuovere il coperchio dell'alloggiamento del lettore da 3,5".

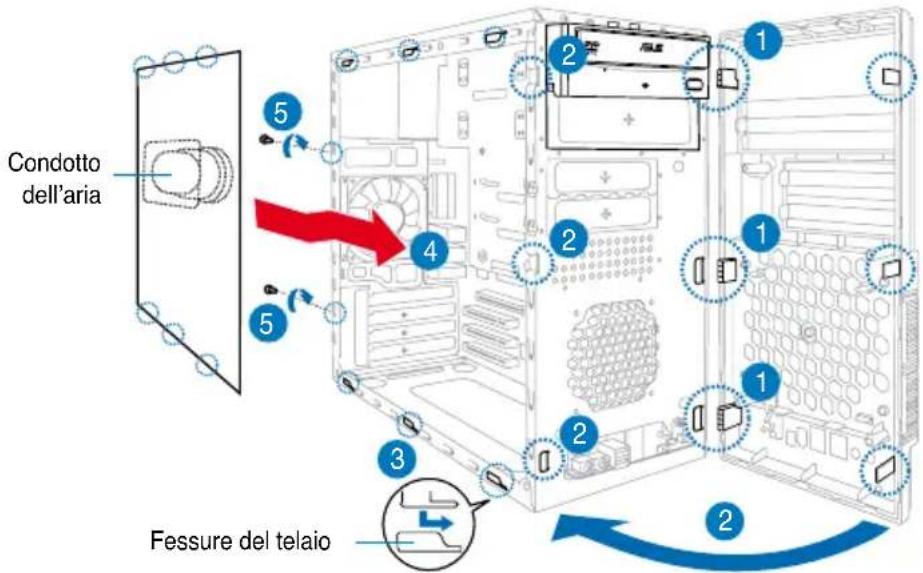

Per reinstallare il pannello anteriore e il coperchio laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello chassis.
2. Ruotare l'assemblaggio del pannello anteriore verso sinistra, quindi inserire i ganci nello chassis finché il pannello non sia in posizione.
3. Inserire i ganci del coperchio laterale nei fori in alto e in basso dello chassis.
4. Premere il coperchio laterale nella direzione del pannello anteriore finché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.

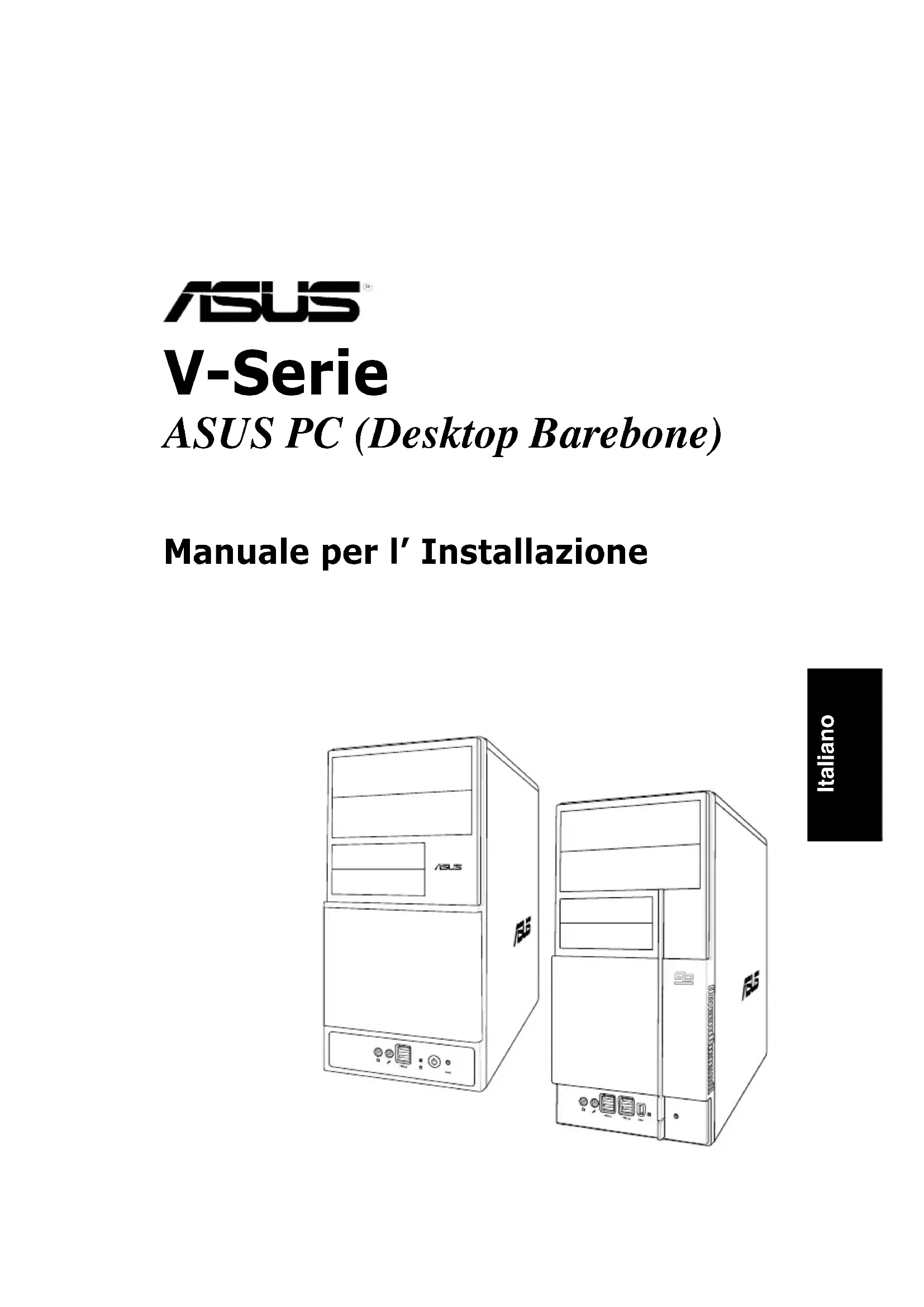

ASUS®

Serie V

PC ASUS (Server Barebone da tavolo)
