Tipo de produto	Computador de mesa
Marca	ASUS
Modelo	V2M3N8200
Dimensões (aprox.)	450 x 200 x 450 mm (A x L x P)
Peso (aprox.)	10 kg
Alimentação	Fonte integrada com seletor de tensão 115 V / 230 V
Processador suportado	Intel Pentium 4 (LGA775) ou AMD (soquete correspondente)
Memória RAM	DDR DIMM, vários slots
Armazenamento	Disco rígido SATA ou IDE, unidade óptica 5.25", unidade de disquete 3.5"
Portas frontais	2x USB 2.0, conector de fone de ouvido, conector de microfone
Portas traseiras	PS/2 teclado e mouse, VGA, paralela, USB 2.0 (4), LAN RJ-45, portas de áudio 6/8 canais, opção: e-SATA, serial, DVI, S/PDIF, IEEE 1394a
Conectividade	LAN Ethernet, USB 2.0
Bays internas	2x 5.25", 2x 3.5" (uma para disco rígido, uma para unidade de disquete)
Slots de expansão	Vários slots com proteções metálicas
Ventilação	Ventilador do processador e slot para ventilador do chassi
Manutenção e limpeza	Limpeza regular das grades de ventilação, evitar umidade
Segurança	Desconectar a fonte de alimentação antes de qualquer intervenção interna
Peças de reposição e reparabilidade	Peças padrão: processador, memória, disco rígido, fonte de alimentação, placa-mãe ASUS
Informações gerais	Manual disponível em vários idiomas, 100 páginas

Perguntas frequentes - V2M3N8200 ASUS

Como escolher a tensão de alimentação do meu ASUS V2M3N8200?

Use o seletor de tensão próximo ao conector de alimentação: ajuste para 115 V para uma tensão de rede de 100-127 V, e para 230 V para 200-240 V.

Como remover o painel lateral do computador?

Remova os parafusos do painel traseiro, depois deslize o painel lateral para trás até que seus ganchos se soltem das abas do chassi.

Quais tipos de processador posso instalar?

O modelo suporta processadores Intel Pentium 4 no formato LGA775 e processadores AMD com soquete adequado (consulte o manual da placa-mãe).

Como instalar um módulo de memória DIMM?

Destrave os clipes do soquete, alinhe o entalhe do módulo com o pino do soquete, em seguida, pressione o módulo até que os clipes se fechem. Atenção: desconecte a fonte de alimentação antes de qualquer manipulação.

Como instalar um disco rígido neste gabinete?

Remova a tampa metálica da baía 3.5", insira o disco rígido, fixe-o com dois parafusos de cada lado, em seguida, conecte os cabos SATA ou IDE e de alimentação na parte traseira do disco.

O que fazer se o computador não ligar?

Verifique se a fonte de alimentação está conectada e se o seletor de tensão está na posição correta. Certifique-se de que o cabo do ventilador da CPU está conectado à placa-mãe (conector CPU_FAN).

Como reinstalar a parte frontal após adicionar um componente?

Insira as abas da frente nas aberturas do chassi do lado direito, gire a frente para a esquerda até que os ganchos se encaixem.

Quais portas estão disponíveis na parte frontal do computador?

Na frente, você encontrará duas portas USB 2.0, um conector de fone de ouvido e um conector de microfone, além dos botões de alimentação e reset.

Posso usar uma placa de vídeo adicional?

Sim, remova a proteção metálica de um slot de expansão, insira a placa de vídeo no slot, depois fixe-a com a trava das proteções.

Onde encontrar o manual completo em português?

O manual está disponível gratuitamente em formato PDF no site notice-facile.com. Você pode escolher o idioma português antes do download.

MANUAL DE UTILIZADOR V2M3N8200 ASUS

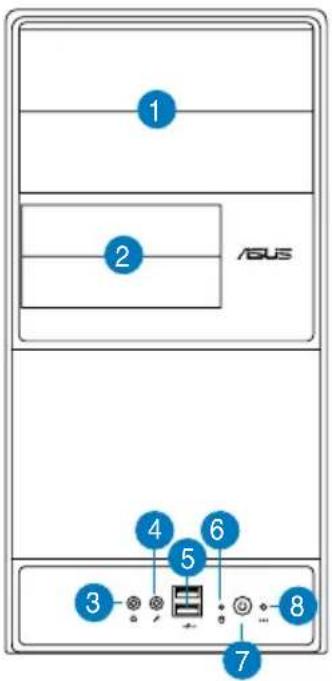

Manual de instalação

1. Tampa do compartimento da unidade de 5,25"
2. Tampa do compartimento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposição)

NOTA: *Alguns modelos podem incluir duas portas USB 2.0 adicionais e/ou uma porta IEEE 1394a.

Características do painel traseiro

NOTA: As portas do painel traseiro e suas localizações podem variar dependendo do modelo do seu sistema. Para descrições mais detalhadas, consulte o guia do utilizador do sistema.

1. Porta para teclado PS/2 ( )
2. Porta para rato PS/2 ( )
3. Porta VGA ( )
4. Porta paralela ( )
5. Portas USB 2.0 ( ) (alguns modelos podem incluir quatro portas USB 2.0 traseiras)
6. Porta LAN (RJ-45) (☐)
7. Uma das seguintes portas:
8. Porta E-SATA (
9. Porta série (COM1) (
10. Porta DVI (

- Porta óptica para saída S/PDIF (

- Porta coaxial para saída S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das seguintes configurações de portas de áudio:

- 6 canais

• 8 canais

Consulte a tabela de configuração no guia do utilizador para obter mais informações.

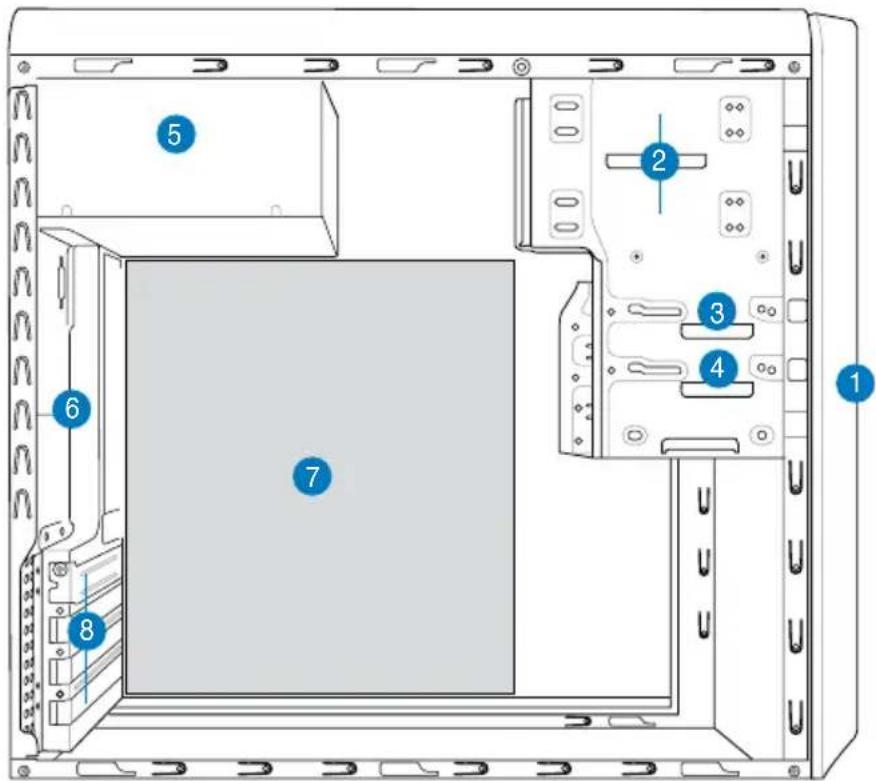

Componentes internos

1. Tampa do painel frontal
2. Compartimento vazio para unidade óptica de 5,25"
3. Compartimento da unidade de disquetes
4. Compartimento da unidade de disco rígido
5. Fonte de alimentação
6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metálicos da ranhura de expansão

Selecção da voltagem

A fonte de alimentação do sistema possui um seletor de voltagem de 115 V/230 V situado ao lado do conector de alimentação. Utilize este comutador para selecionar a voltagem apropriada, de acordo com a potência fornecida na sua área.

Se a voltagem disponível na sua área for de 100-127 V, defina o comutador para 115 V.

Se a voltagem disponível na sua área for de 200-240 V, defina o comutador para 230 V.

NOTA: Consulte o guia do utilizador do sistema para obter mais informações sobre a localização exata do seletor de voltagem.

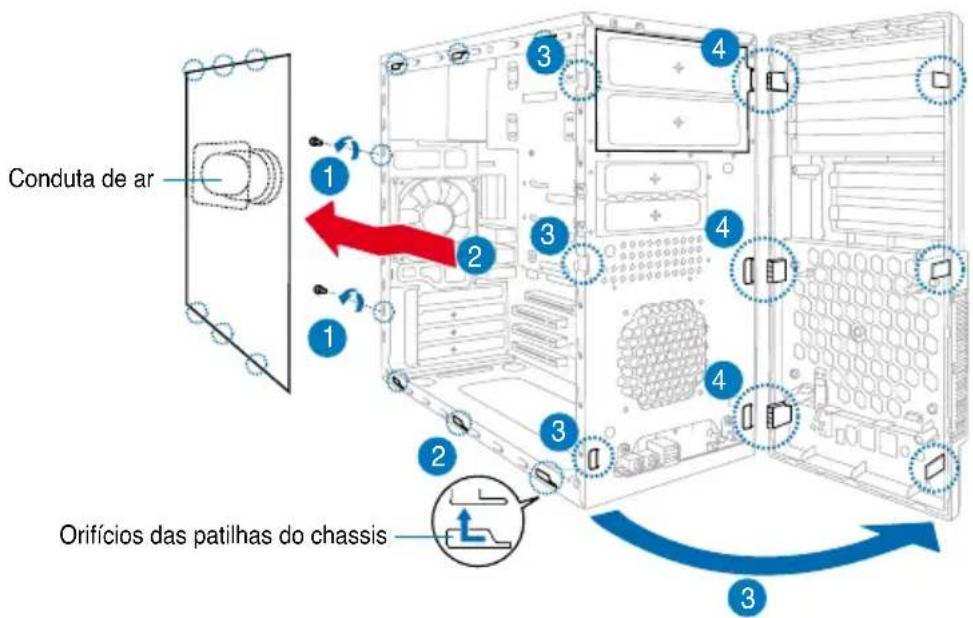

Remoção da tampa lateral e do painel frontal

1. Remova os parafusos existentes no painel traseiro.
2. Puxe a tampa lateral em direção ao painel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do painel frontal, de seguida levante-as até estas se soltarem do chassis.
4. Rode o painel frontal para a direita até as patilhas do tipo dobradiça existentes no lado direito ficarem expostas.
5. Remova o painel frontal e coloque-o de lado.

Instalação da CPU

Instalação de uma CPU Intel® Pentium® 4 no socket LGA775

1. Procure o socket da CPU na placa principal.

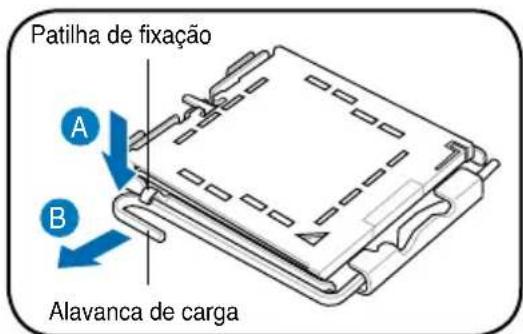

2. Exerça pressão sobre a alavanca de carga com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇÃO. Para evitar danificar os pinos do socket, não remova a tampa PnP a não ser que esteja a instalar uma CPU.

1. Levante a alavanca de carga na direção indicada pela seta num ângulo de 135°.
2. De seguida, levante a placa de carga com o polegar e o indicador num ângulo de 100° (4A), depois empurre a tampa PnP através da janela da placa de carga para a remover (4B).

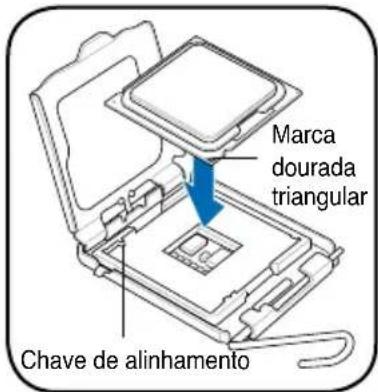

3. Posicione a CPU por cima do socket, certificando-se de que o triângulo dourado se encontra no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Feche a placa de carga (A), de seguida exerça pressão sobre a alavanca de carga (B) até esta encaixar com um estalido na patilha de fixação.

Instalação de uma CPU AMD

1. Procure o socket da CPU e levante-o num ângulo de 90-100 graus.
2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pequeno triângulo.
3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇÃO: Uma incorreta instalação da CPU no socket pode dobrar os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

Instalação de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada, certificando-se de que os quatro fechos estão alinhados com os orifícios existentes na placa principal.
2. Exerça pressão em simultâneo sobre dois fechos de cada vez, na diagonal, de forma a fixar o dissipador de calor e a ventoinha no devido lugar.
3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, ligue o cabo da ventoinha da CPU ao conector existente na placa principal.

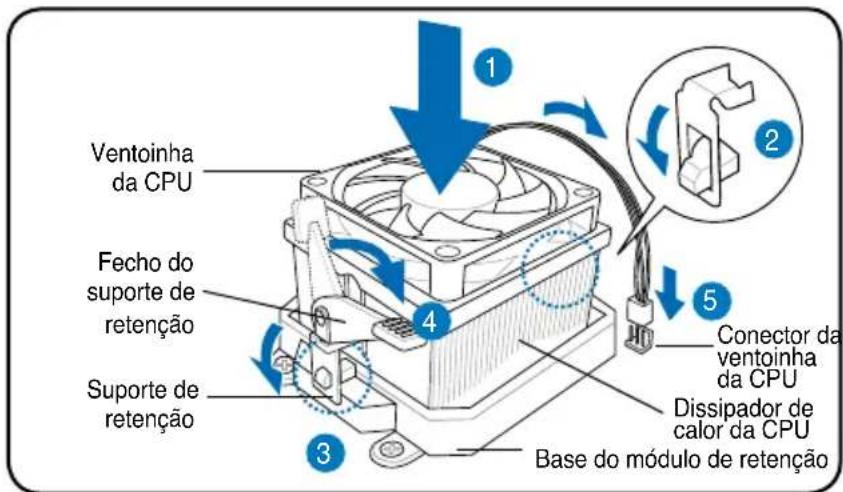

Instalação de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE: Certifique-se de que a ventoinha e o dissipador de calor encaixam corretamente na base do módulo do mecanismo de retenção, pois caso contrário não conseguirá encaixar corretamente o suporte de retenção.

1. Alinhe uma das extremidades do suporte de retenção com a base do módulo de retenção.
2. Alinhe a outra extremidade do suporte de retenção (junto do fecho do suporte de retenção) com a base do módulo de retenção até ouvir um estalido.

NOTA: A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções desta secção não corresponderem à documentação que acompanha a CPU, siga esta última.

1. Exerça pressão sobre o fecho do suporte de retenção existente no mecanismo de retenção para fixar a ventoinha e o dissipador de calor ao módulo de retenção.
2. Ligue o cabo da ventoinha da CPU ao respetivo conector existente na placa principal.

ATENÇÃO: Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver ocorrência de erros ao nível do hardware se não ligar este conector.

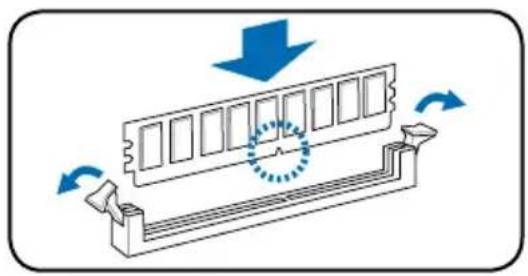

Instalação do DIMM

1. Procure os sockets DIMM na placa principal.
2. Desbloqueie um socket DIMM premindo as patilhas do módulo para fora.
3. Alinhe um DIMM no socket de forma a que o entalhe existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

• Desligue a fonte de alimentação antes de adicionar ou remover módulos DIMM. Se não o fizer, poderá danificar seriamente a placa principal e/ou os componentes.
• O módulo DIMM DDR tem um entalhe para que seja colocado apenas na posição correta. NÃO force a introdução do módulo DIMM no socket para evitar danificá-lo.

Instalação da placa de expansão

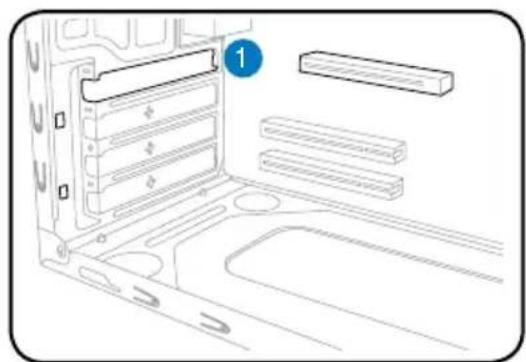

1. Remova o fecho do suporte metálico.

1. Introduza o conector da placa na ranhura e exerça pressão sobre a placa até esta ficar devidamente introduzida na ranhura.
2. Volte a colocar o fecho do suporte metálico.

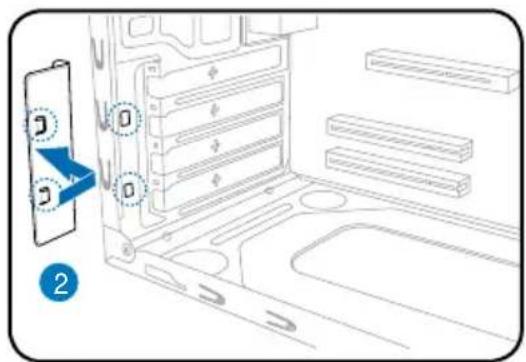

3. Remova a tampa metálica situada em frente da ranhura que pretende utilizar.

Instalação de unidades de armazenamento

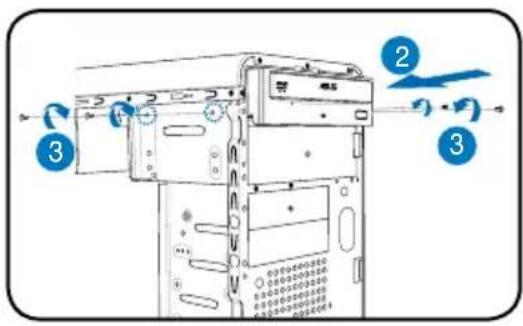

Unidade óptica

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 5,25".
2. Introduza a unidade óptica no compartimento e, com cuidado, empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade óptica com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de IDE (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

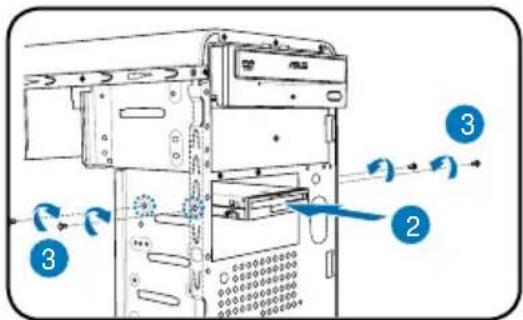

Unidade de disquetes

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disquetes no compartimento e, com cuidado, empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disquetes com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de áudio (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disco rígido no compartimento e, com cuidado, empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disco rígido com dois parafusos de ambos os lados do compartimento.

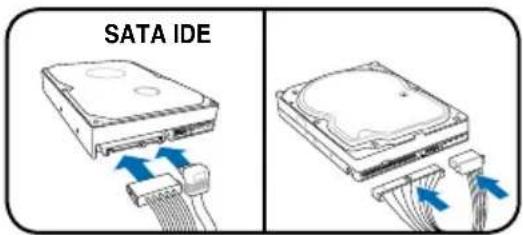

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA aos conectores situados na parte de trás da unidade.

Para unidades de disco rígido IDE: Ligue os cabos IDE e de alimentação aos conectores situados na parte de trás da unidade.

Remoção das tampas dos compartimentos e reinstalação do painel frontal e da tampa lateral

Se instalou uma unidade óptica e/ou uma unidade de disquetes, remova a(s) tampa(s) do(s) compartimento(s) no painel frontal antes de reinstalar as unidades no chassis. Para tal:

1. Procure os fechos das tampas dos compartimentos.
2. Exerça pressão sobre os fechos para fora para retirar a respectiva tampa.
3. Empurre a tampa do compartimento para dentro e depois coloque-a de lado.
4. Siga estas instruções para remover a tampa do compartimento da unidade de 3,5".

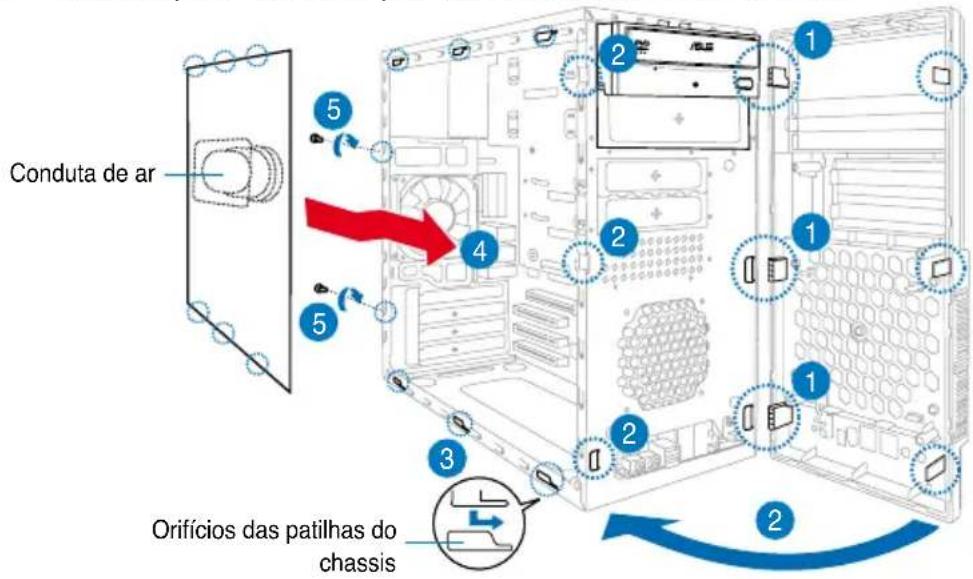

Para reinstalar o painel frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do painel frontal nos orifícios existentes no lado direito do chassis.
2. Rode o painel frontal para a esquerda e de seguida introduza as patilhas no chassis até o painel frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orifícios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do painel frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com os dois parafusos removidos anteriormente.
