Type de produit	Ordinateur de bureau
Marque	ASUS
Modèle	V2M3N8200
Dimensions (approx.)	450 x 200 x 450 mm (H x L x P)
Poids (approx.)	10 kg
Alimentation	Bloc secteur intégré avec sélecteur de tension 115 V / 230 V
Processeur supporté	Intel Pentium 4 (LGA775) ou AMD (socket correspondant)
Mémoire vive	DDR DIMM, plusieurs slots
Stockage	Disque dur SATA ou IDE, lecteur optique 5.25", lecteur disquette 3.5"
Ports avant	2x USB 2.0, prise casque, prise microphone
Ports arrière	PS/2 clavier et souris, VGA, parallèle, USB 2.0 (4), LAN RJ-45, ports audio 6/8 canaux, option: e-SATA, série, DVI, S/PDIF, IEEE 1394a
Connectivité	LAN Ethernet, USB 2.0
Baies internes	2x 5.25", 2x 3.5" (dont une pour disque dur, une pour lecteur disquette)
Slots d'extension	Plusieurs slots avec protections métalliques
Ventilation	Ventilateur processeur et slot pour ventilateur châssis
Entretien et nettoyage	Dépoussiérage régulier des grilles d'aération, éviter l'humidité
Sécurité	Débrancher l'alimentation avant toute intervention interne
Pièces détachées et réparabilité	Pièces standards : processeur, mémoire, disque dur, alimentation, carte mère ASUS
Informations générales	Notice disponible en plusieurs langues, 100 pages

FOIRE AUX QUESTIONS - V2M3N8200 ASUS

Comment choisir la tension d'alimentation de mon ASUS V2M3N8200 ?

Utilisez le sélecteur de tension près du connecteur d'alimentation : réglez sur 115 V pour une tension secteur de 100-127 V, et sur 230 V pour 200-240 V.

Comment retirer le panneau latéral de l'ordinateur ?

Retirez les vis du panneau arrière, puis faites glisser le panneau latéral vers l'arrière jusqu'à ce que ses crochets se détachent des onglets du châssis.

Quels types de processeur puis-je installer ?

Le modèle supporte les processeurs Intel Pentium 4 au format LGA775 et les processeurs AMD avec un socket adapté (se référer au manuel de la carte mère).

Comment installer un module mémoire DIMM ?

Déverrouillez les clips du socket, alignez l'encoche du module avec l'ergot du socket, puis enfoncez le module jusqu'à ce que les clips se referment. Attention : débranchez l'alimentation avant toute manipulation.

Comment installer un disque dur dans ce boîtier ?

Retirez le cache métallique de la baie 3.5", insérez le disque dur, fixez-le avec deux vis de chaque côté, puis connectez les câbles SATA ou IDE et d'alimentation à l'arrière du disque.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que l'alimentation est branchée et que le sélecteur de tension est sur la position correcte. Assurez-vous que le câble du ventilateur CPU est connecté à la carte mère (connecteur CPU_FAN).

Comment réinstaller la façade après avoir ajouté un composant ?

Insérez les clapets de la façade dans les ouvertures du châssis côté droit, pivotez la façade vers la gauche jusqu'à ce que les crochets s'enclenchent.

Quels ports sont disponibles à l'avant de l'ordinateur ?

En façade, vous trouverez deux ports USB 2.0, une prise casque et une prise microphone, ainsi que les boutons d'alimentation et reset.

Puis-je utiliser une carte graphique supplémentaire ?

Oui, retirez la protection métallique d'un slot d'extension, insérez la carte graphique dans le slot, puis fixez-la avec le verrou des protections.

Où trouver la notice complète en français ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez choisir la langue française avant le téléchargement.

MODE D'EMPLOI V2M3N8200 ASUS

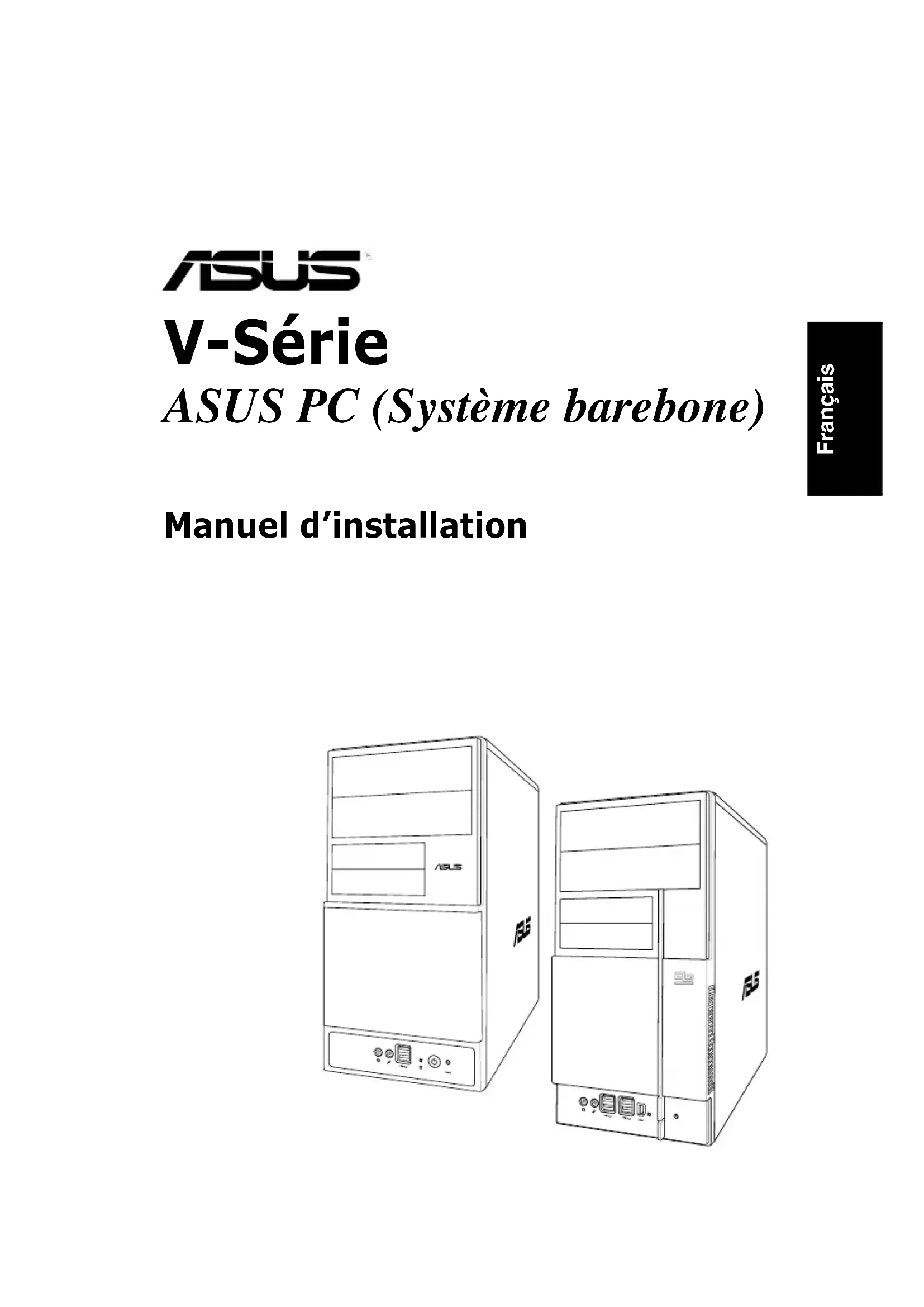

ASUS PC (Système barebone)

Manuel d'installation

Caractéristiques de la façade

1. Cache pour baies 5.25"
2. Cache pour baies 3.5"
3. Port casque
4. Port microphone
5. Ports USB 2.0*
6. HDD LED
7. Bouton d'alimentation
8. Bouton Reset

NOTE: *Certains modèles peuvent intégrer deux ports USB 2.0 additionnels et/ou un port IEEE 1394a.

Caractéristiques de l'arrière

NOTE: Les ports du panneau arrière ainsi que leur emplacement peuvent varier selon votre système. Pour une description détaillée, reportez-vous au manuel de l'utilisateur de votre système.

1. Port clavier PS/2 ()
2. Port souris PS/2
3. Port VGA
4. Port parallèle
5. Ports USB 2.0 (certains modèles peuvent intégrer quatre ports USB 2.0)
6. Port LAN (RJ-45)
7. Un des ports suivants :
8. Port E-SATA
9. Port Série (COM1)
10. Port DVI
11. Port S/PDIF Out optique
12. Port S/PDIF Out coaxial
13. Port IEEE 1394a (uniquement sur certains modèles)

1. Une des configurations de ports audio suivantes :

- 6 canaux

• 8 canaux

Reportez-vous au tableau de configuration contenu dans le manuel de l'utilisateur pour plus de détails.

Composants internes

1. Façade
2. Baie 5,25 pouces vide
3. Baie pour lecteur de disquette
4. Baie pour disque dur
5. Alimentation
6. Emplacement pour ventilateur de châssis
7. Carte mère ASUS *
8. Protections métalliques pour slots d'extension

NOTE : *Reportez-vous au manuel de l'utilisateur du système pour plus de détails sur la carte mère.

Choix de la tension

L'alimentation du système est équipée d'un sélecteur de tension 115 V/230 V situé près du connecteur d'alimentation. Utilisez cet interrupteur pour choisir la bonne tension d'entrée en fonction des normes en vigueur dans votre région.

Si la tension dans votre région est de 100-127 V, réglez l'interrupteur sur 115 V.

Si la tension dans votre région est de 200-240 V, réglez l'interrupteur sur 230 V.

REMARQUE : Reportez-vous au manuel de l'utilisateur du système pour connaître l'emplacement exact du sélecteur de tension.

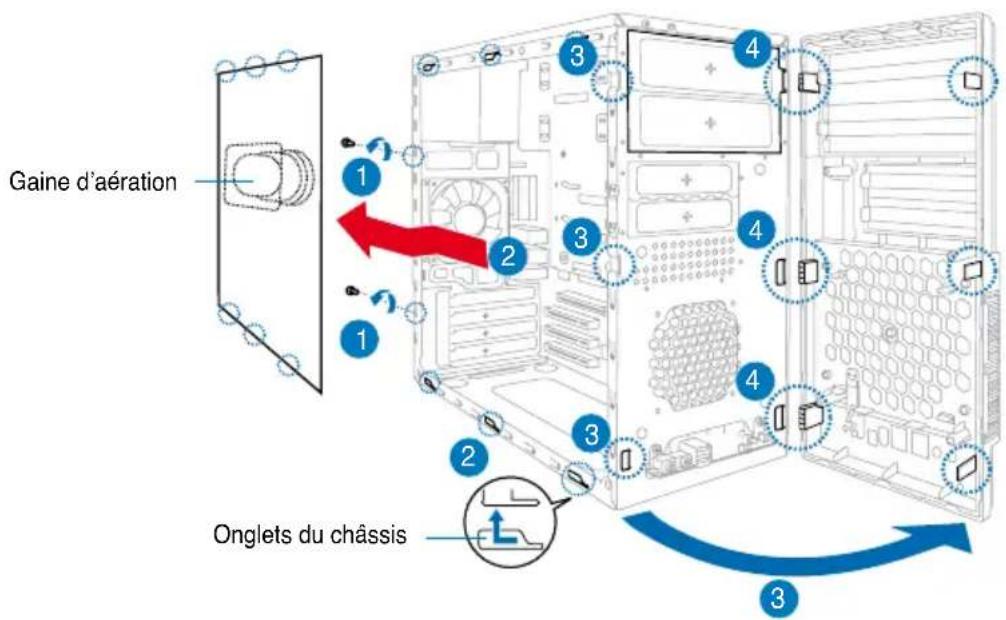

Retirer le panneau latéral et la façade

1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers l'arrière jusqu'à ce que ses crochets se détachent des onglets du châssis. Mettez le panneau latéral de côté.
3. Repérez les crochets de la façade et soulevez-les jusqu'à ce qu'ils se détachent du châssis.
4. Faites pivoter la façade vers la droite jusqu'à ce que les clapets situés sur le côté droit du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.

Installer le CPU

Installer un processeur Intel® Pentium® 4 au format LGA775

1. Localisez le socket du CPU sur la carte mère.
2. Pressez le levier avec votre pouce (A) et glissez-le vers la gauche (B) jusqu'à ce qu'il soit libéré du loquet de rétention.

ATTENTION : Pour éviter d'endommager les broches du socket, ne retirez pas le cache PnP sauf pour installer le CPU.

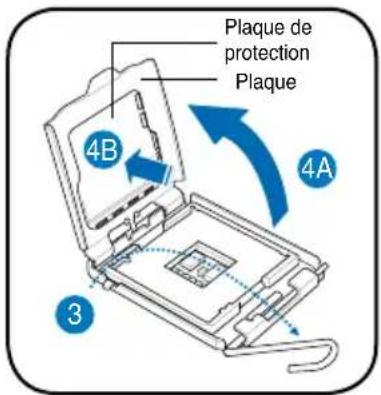

1. Levez le levier dans la direction de la flèche à un angle de 135°.
2. Levez la plaque avec votre pouce à un angle de 100° (4A), puis poussez le couvercle PnP de la plaque pour l'enlever (4B).

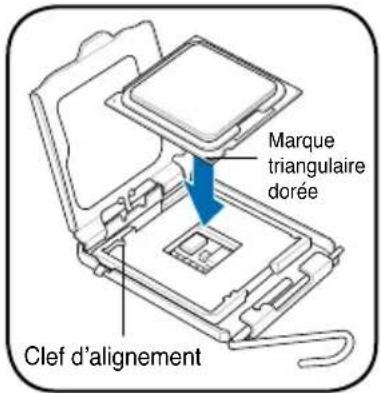

3. Placez le CPU au-dessus du socket, en vous assurant que le triangle doré soit dans le coin inférieur gauche du socket. La clé d'alignement du socket doit correspondre avec l'encoche du CPU.
4. Refermez la plaque (A), puis poussez le levier (B) jusqu'à ce qu'il soit accroché par le loquet de rétention.

Installer le CPU AMD

1. Repérez le socket du CPU, puis soulevez le levier du socket de 90°-100°.
2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur le CPU est installé sur le triangle du socket.
3. Abaissez le levier du socket afin de sécuriser le CPU.

ATTENTION : Une mauvaise installation du CPU sur le socket peut plier les broches et sérieusement endommager le CPU !

Installer l'ensemble dissipateur-ventilateur

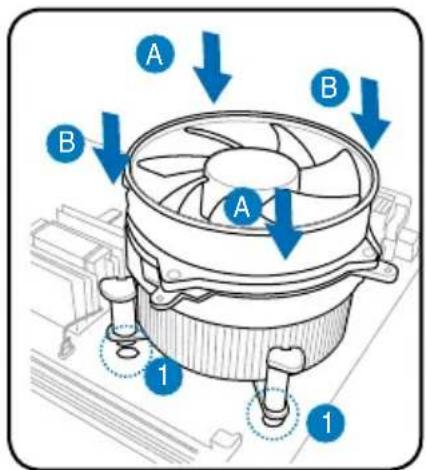

Installer un ensemble dissipateur-ventilateur pour processeur Intel® Pentium® 4

1. Placez le dissipateur sur le processeur, en vous assurant que les quatre systèmes de serrage correspondent aux trous de la carte mère.
2. Pressez sur deux systèmes de serrage à la fois en séquence diagonale pour fixer l'ensemble dissipateur-ventilateur.
3. Lorsque l'ensemble dissipateur-ventilateur est en place, connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN.

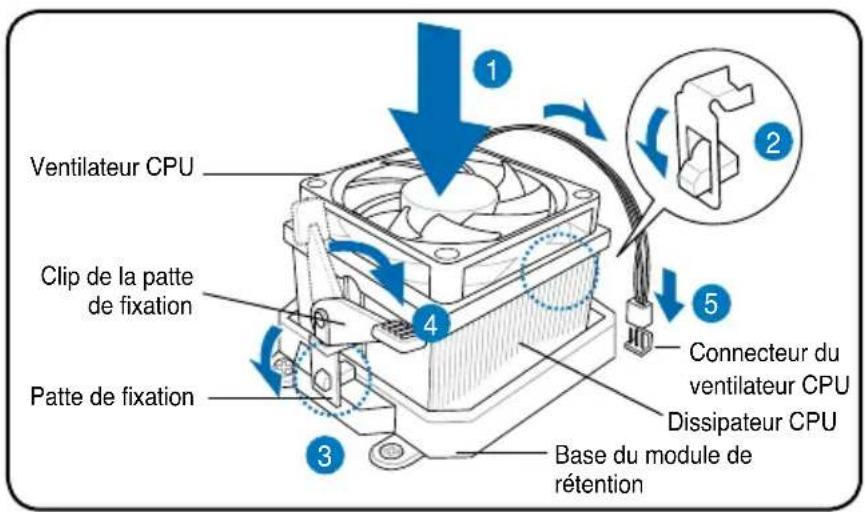

Installer un ensemble dissipateur-ventilateur pour processeur AMD

1. Placez l'ensemble ventilateur-dissipateur sur le CPU.

IMPORTANT : Assurez-vous que l'ensemble dissipateur-ventilateur soit bien fixé à la base du système de rétention, sinon il vous sera impossible d'attacher le clip de fixation.

1. Fixez une extrémité de la patte de fixation au module de rétention.
2. Fixez l'autre extrémité de la patte de fixation (près du clip de fixation) au module de rétention jusqu'à ce qu'un clic se fasse entendre.

NOTE : La boîte de votre CPU doit contenir les instructions d'installation du CPU, de l'ensemble dissipateur-ventilateur, et du module de rétention. Si les instructions de cette section ne correspondent pas à celles de la documentation du CPU, suivez cette dernière.

1. Abaissez les loquets de fixation du module de rétention afin de sécuriser l'ensemble dissipateur-ventilateur à la base du module.
2. Connectez le câble du ventilateur CPU au connecteur de la carte mère.

ATTENTION : N'oubliez pas de connecter le câble du ventilateur au connecteur de la carte mère ! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne branchez pas ce connecteur.

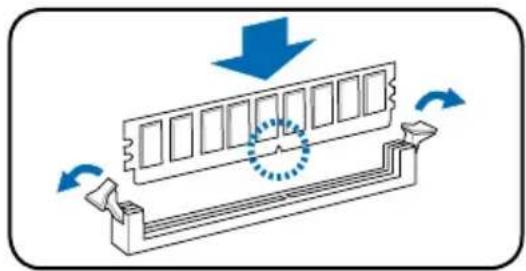

Installer un module DIMM

1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l'extérieur.
3. Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.
4. Enfoncez le module DIMM dans le socket jusqu'à ce que les clips de rétention se referment.

• Débranchez la source d'alimentation avant d'ajouter ou de retirer des modules DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
• Un module DDR DIMM est verrouillé par une encoche, de sorte qu'il ne peut entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module pour le faire entrer dans son socket pour ne pas l'endommager.

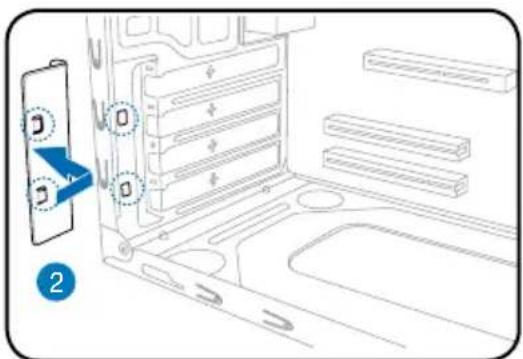

Installer une carte d'extension

1. Retirez le verrou des protections métalliques.

1. Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place.
2. Replacez le verrou des protections métalliques.
3. Enlevez la protection métallique du slot que vous voulez utiliser.

Installer des disques de stockage

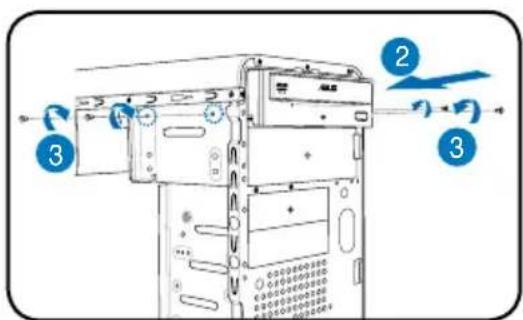

Installer un lecteur optique

1. Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 5.25".
2. Insérez le lecteur optique dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur optique grâce à deux vis sur les deux côtés de la baie.
4. Connectez les câbles IDE(A), et d'alimentation (B) aux connecteurs situés à l'arrière du lecteur.

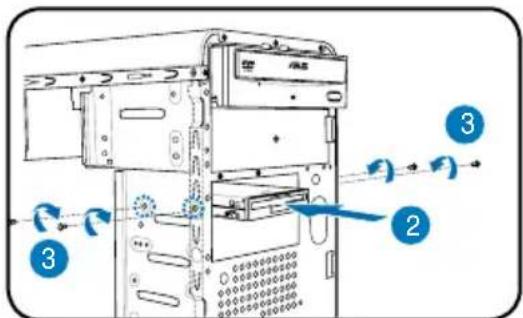

Installer un lecteur de disquettes

1. Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 3,5".
2. Insérez le lecteur de disquettes dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur de disquettes grâce à deux vis sur les deux côtés de la baie.
4. Connectez le câble du lecteur de disquettes (A) et d'alimentation (B) à l'arrière du lecteur.

Installer un disque dur

1. Mettez le châssis en position verticale, puis retirez le deuxième cache métallique pour baie 3,5".
2. Insérez le disque dur dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.

1. Sécurisez le disque dur grâce à deux vis sur les deux côtés de la baie.
2. Pour un disque dur SATA :

connectez les câbles SATA et d'alimentation aux connecteurs à l'arrière du disque.

Pour un disque dur IDE : connectez les câbles IDE et d'alimentation aux connecteurs à l'arrière du disque.

Retirez le cache des baies, puis replacez la façade et le panneau latéral.

Si vous avez installé un disque optique et/ou un lecteur de disquette, retirez le cache des baies de la façade avant de replacer cette dernière. Pour ce faire :

1. Repérez les clips sur le cache des baies.
2. Poussez les clips vers l'extérieur afin de libérer le cache.
3. Repoussez le cache vers l'intérieur, puis mettez-le de côté.
4. Suivez les mêmes instructions afin de retirer le cache pour baie 3,5".

Pour replacer la façade et le panneau latéral :

1. Insérez les clapets de la façade dans les ouvertures situées sur le côté droit du châssis.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le châssis jusqu'à ce que la façade tienne bien en place.
3. Insérez les crochets du panneau latéral dans les ouvertures situées en haut et en bas du châssis.
4. Glissez le panneau latéral en direction de la façade jusqu'à ce qu'il tienne bien.
5. Sécurisez le capot avec les deux vis, retirées précédemment.

ASUS®

Série V
