NÁVOD K OBSLUZE V2P5P43 ASUS

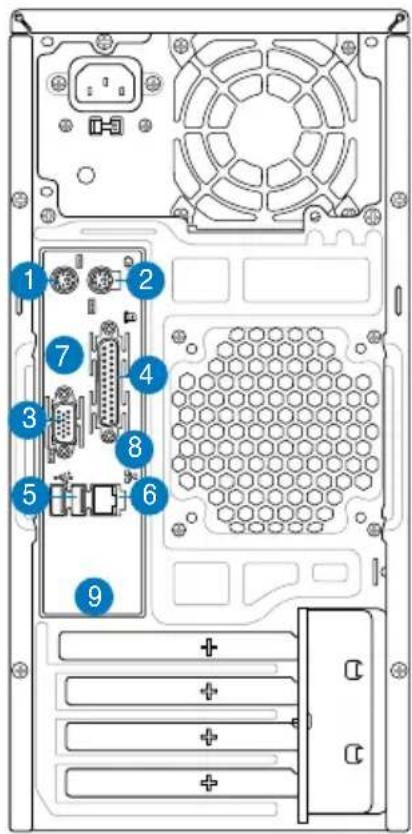

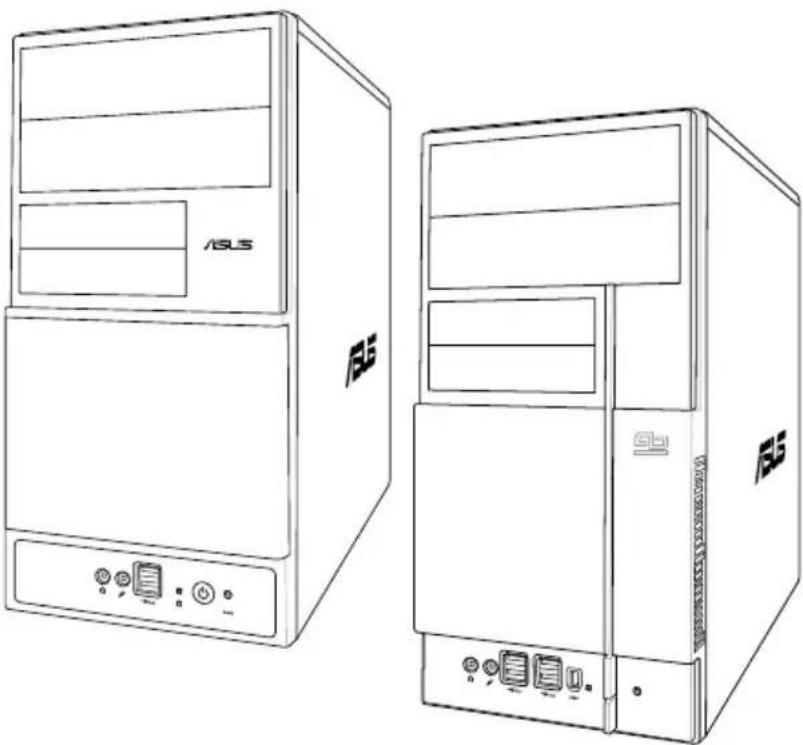

Řada ASUS PC (stolní počítač Barebone) Instalační příručka2 Instalační příručka Česky Popis zadního panelu Popis předního panelu

1. Port klávesnice PS/2 ( )

5. Porty rozhraní USB 2.0 (

) (některé modely mohou být vybaveny čtyřmi zadními porty USB 2.0)

6. Síťový port (RJ-45) (

7. Jeden z následujících portů:

• Sériový (COM1) port (

• Optický výstupní port S/PDIF (

• Koaxiální výstupní port S/PDIF (

) (pouze některé modely)

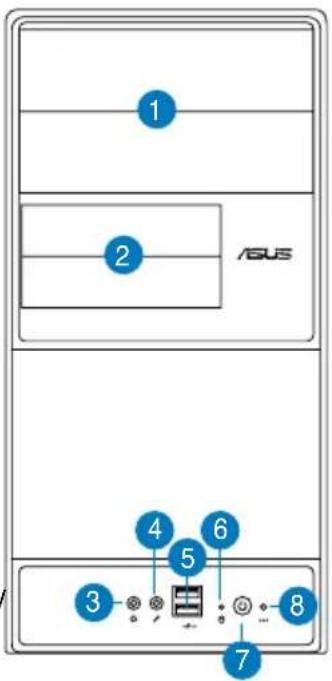

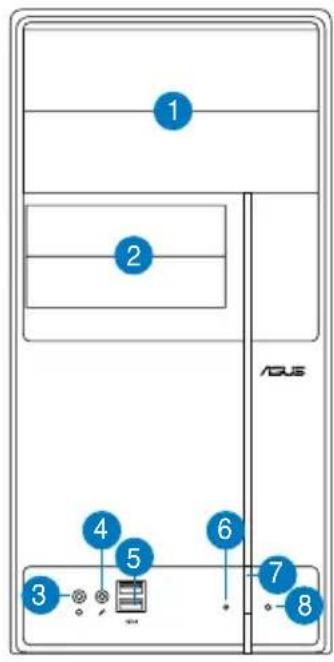

1. Záslepka pozice pro

2. Záslepka pozice pro

3. Zdířka pro připojení

4. Zdířka pro připojení

tlačítkoet button POZNÁMKA: Porty na zadním panelu a jejich umístění se mohou lišit v závislosti na modelu počítače. Podrobný popis najdete v uživatelské příručce k počítači.

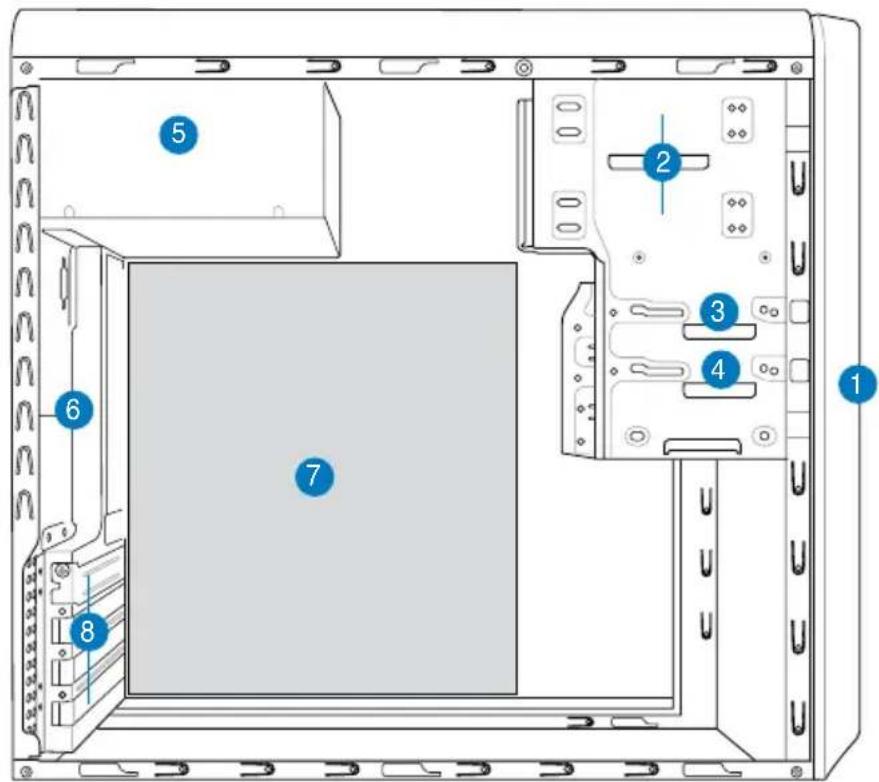

POZNÁMKA: *Některé modely mohou být vybaveny dvěma dodatečnými porty USB 2.0 a/nebo jedním portem IEEE 1394a. 93Instalační příručka Česky Vnitřní části

1. Kryt předního panelu

2. Prázdná poloha pro optickou

3. Pozice pro disketovou jednotku

4. Pozice pro pevný disk

6. Slot pro skříňový ventilátor

7. Základní deska ASUS*

8. Kovové záslepky rozšiřovacích

9. Jedna z následujících kongurací zvukových portů:

• 8kanáll Podrobné informace viz tabulka kongurací v uživatelské příručce.

POZNÁMKA: *Podrobnosti viz uživatelská příručka k základní desce počítače.4 Instalační příručka Česky

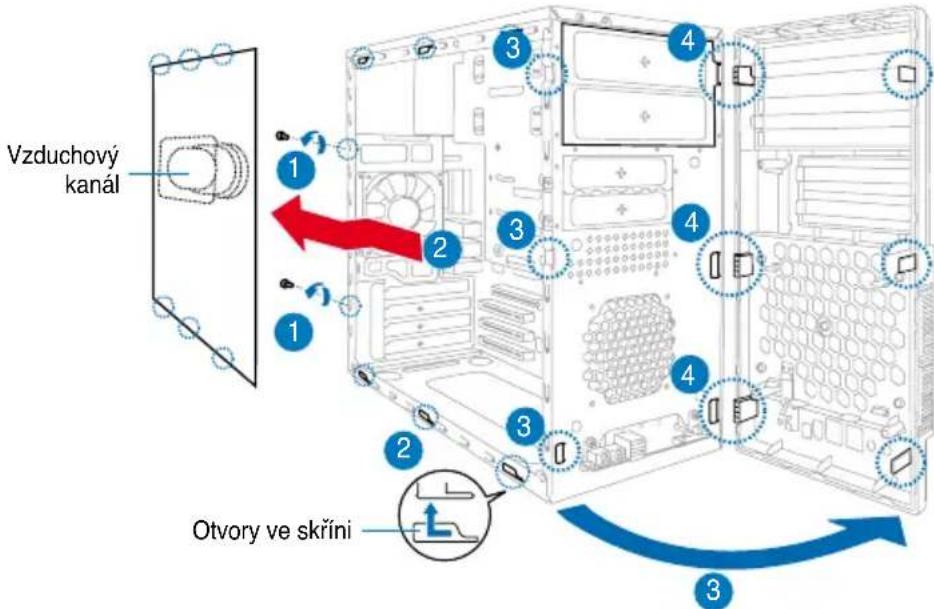

Demotáž bočního a předního panelu

1. Odmontujte šroubky krytu skříně na zadním panelu.

2. Posuňte boční panel směrem k zdanímu panelu tak, aby se háčky uvolnily z

úchytů skříně. Odložte boční panel stranou.

3. Vyhledejte háčky předního panelu a zvedněte je tak, aby se uvolily ze skříně.

4. Otočte přední panel vpravo tak, aby se závěsy krytu uvolnili.

5. Sejměte přední panel a položte stranou.

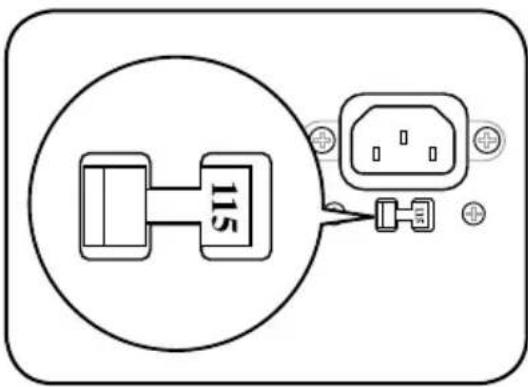

Vzduchový kanál Otvory ve skříni Výběr napětí Zdroj napájení počítače je vybaven přepínačem napětí 115 V/230 V, který se nachází vedle konektoru napájení. Tento přepínač nastavte na hodnotu napětí napájení počítače, která odpovídá napětí v elektrické zásuvce ve vaší oblasti. Pokud je napětí ve vaší oblasti 100 -127 V, nastavte přepínač na hodnotu 115 V. Pokud je napětí ve vaší oblasti 200 - 240 V, nastavte přepínač na hodnotu 230 V. POZNÁMKA: Informace o přesném umístění přepínače napětí viz uživatelská příručka k počítači.5Instalační příručka Česky

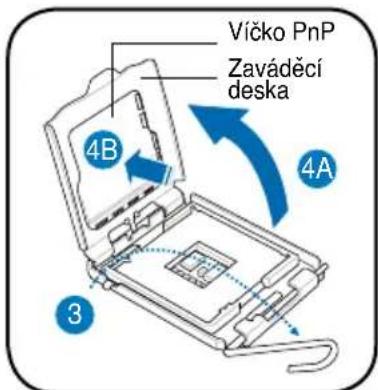

3. Zvedněte zaváděcí páčku ve směru šipky

4. Zvedněte zaváděcí desku palcem a

ukazovákem do úhlu 100° (A) a poté zatlačte na víčko PnP pro odstranění krytky (B).

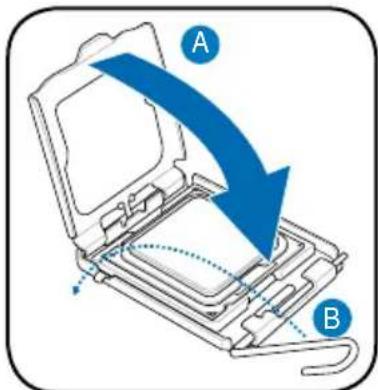

6. Zavřete zaváděcí desku (A) a

potom stiskněte zaváděcí páčku (B) tak, aby zaklapla do pojistky.

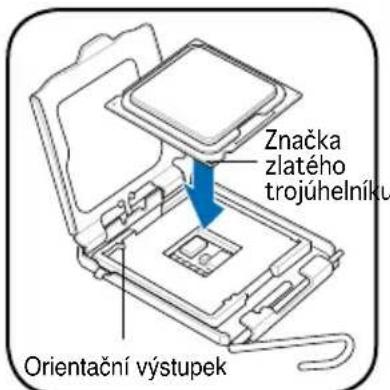

5. Zorientujte procesor nad paticí tak, aby

se zlatý trojúhelník nacházel na dolním levé rohu patice. Orientační výstupek patice musí zapadnout do drážky na procesoru. Instalace procesoru UPOZORNĚNÍ. Aby nedošlo k poškození kolíků patice, sejměte víčko PnP až při instalaci procesoru. Instalace procesoru Intel

1. Vyhledejte patici pro procesor na základní desce.

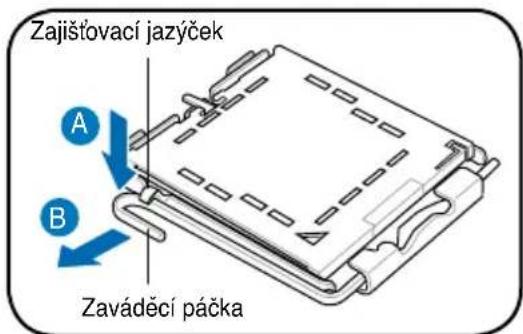

2. Palcem stiskněte zaváděcí páčku

(A) a posuňte ji doleva (B) tak, aby byla uvolněna z pojistky. Značka zlatého trojúhelníku Orientační výstupek Zaváděcí páčka Zajišťovací jazýček

Zaváděcí deska Víčko PnP

36 Instalační příručka Česky Instalace ventilátoru a chladiče procesoru Instalace tepelné jímky a ventilátoru procesoru Intel

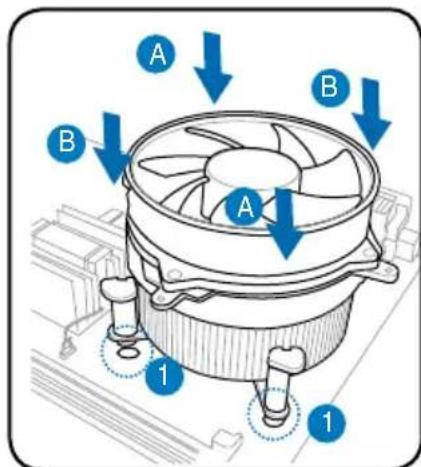

1. Umístěte chladič na horní část

nainstalovaného procesoru tak, aby čtyři úchyty odpovídaly otvorům na základní desce.

2. Postupně stiskněte každé dva úchyty v

úhlopříčné poloze tak, aby bylo zajištěno pevné uchycení chladiče s ventilátorem.

3. Po usazení ventilátoru a chladiče připojte

kabel ventilátoru procesoru ke konektoru na základní desce. Instalace procesoru AMD

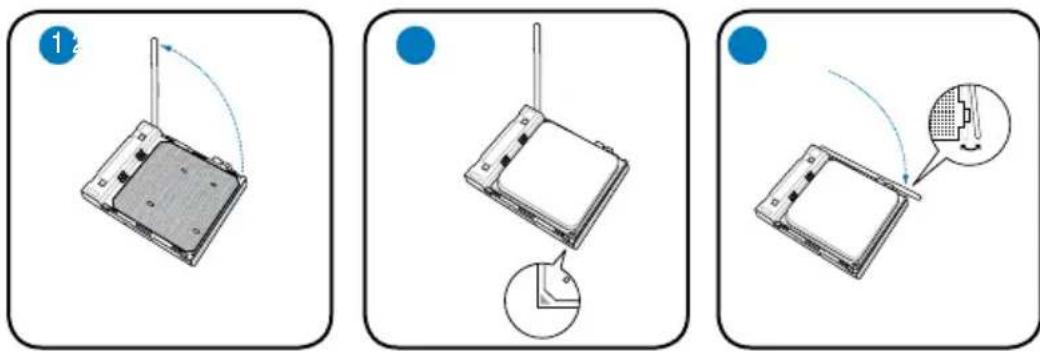

1. Vyhledejte patici procesoru a potom zvedněte páčku patice do úhlu 90

trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.

3. Sklopením páčky patice zajistěte procesor.

UPOZORNĚNÍ: Při nesprávné instalaci procesoru do patice může dojít k ohnutí kolíků a k vážnému poškození procesoru!

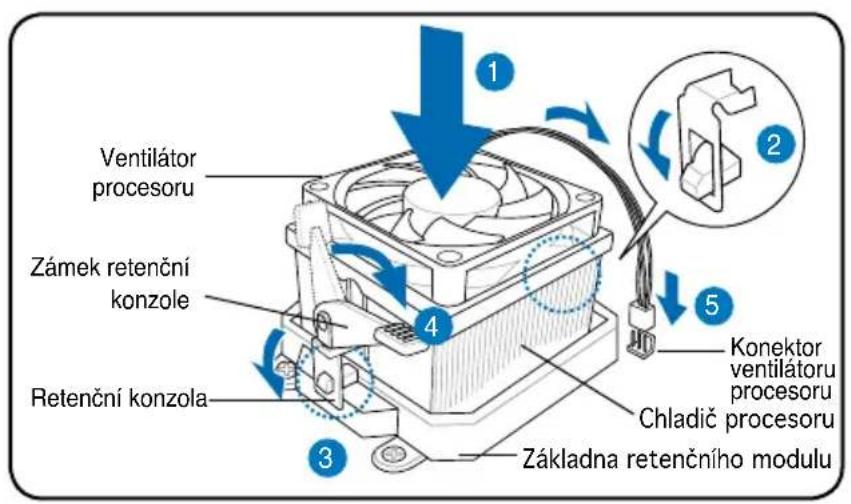

17Instalační příručka Česky Instalace tepelné jímky a ventilátoru procesoru AMD

1. Umístěte chladič na horní část nainstalovaného procesoru.

DŮLEŽITÉ. Ventilátor a chladič musí být zcela usazeny v základně retenčního modulu; v opačném případě nelze zaklapnout retenční konzolu na místo.

2. Připojte jeden konec retenční konzole k základně retenčního modulu.

3. Připevněte druhý konec retenční konzole (v blízkosti zámku retenční konzole)

k základně retenčního modulu tak, aby zaklapl na místo. POZNÁMKA. Balení chladiče a ventilátoru je dodáváno s pokyny pro instalaci procesoru, chladiče a retenčního mechanizmu. Pokud pokyny v této části nejsou totožné s dokumentací k procesoru, postupujte podle dokumentace k procesoru.

4. Stisknutím zámku retenční konzole na retenčním mechanizmu zajistěte

chladič a ventilátor k základně retenčního modulu.

5. Připojte kabel ventilátoru procesoru ke konektoru na základní desce.

UPOZORNĚNÍ. Nezapomeňte připojit konektor ventilátoru procesoru! V opačném případě bude systém sledování hardwaru signalizovat chybu. Základna retenčního modulu Chladič procesoru Ventilátor procesoru Zámek retenční konzole Retenční konzola Konektor ventilátoru procesoru

48 Instalační příručka Česky Instalace karty pro rozšíření Instalace paměťového modulu DIMM

1. Vyhledejte patice pro paměťové moduly DIMM na základní desce.

2. Stisknutím zajišťovací svorky směrem ven uvolněte patici pro paměťový

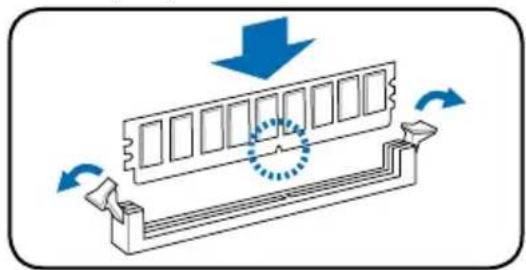

3. Nasaďte paměťový modul DIMM do patice tak, aby zářez na modulu DIMM

odpovídal výstupku v patici.

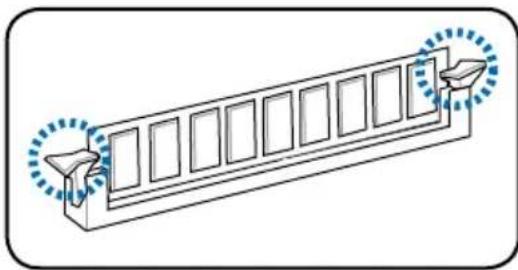

4. Zasuňte paměťový modul DIMM zcela do patice, tak aby zajišťovací svorky

zapadly na místo. UPOZORNĚNÍ.

• Před přidáváním nebo odebíráním paměťových modulů DIMM odpojte napájení. Při zanedbání této zásady může dojít k poškození základní desky a/nebo komponent.

• Paměťový modul DDR DIMM je vybaven zářezem, takže jej lze nainstalovat pouze v jediném směru. Paměťový modul DIMM NEZASOUVEJTE do patice SILOU, aby nedošlo k jeho poškození.

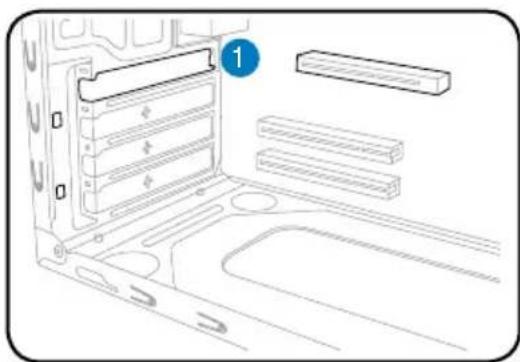

1. Vyjměte kovovou záslepku.

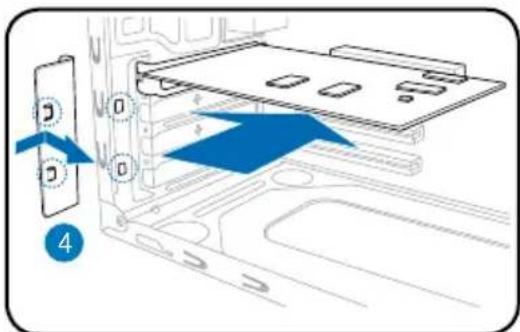

4. Nasaďte kovovou záslepku.

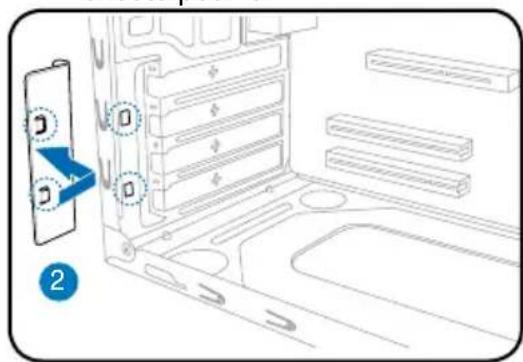

2. Vyjměte kovovou záslepku, která

se nachází proti slotu, kterých chcete použít.

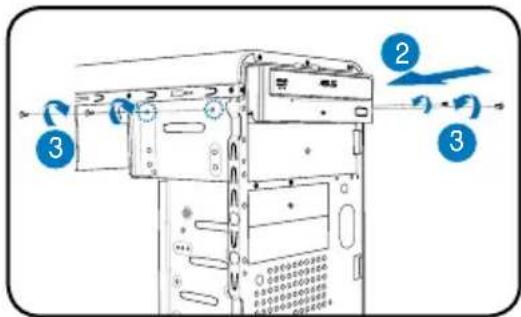

49Instalační příručka Česky Instalace paměťových jednotek Optická jednotka

1. Umístěte skříň do svislé polohy a

vyjměte kovovou záslepku horní pozice jednotky 5,25”.

2. Vložte jednotku do pozice ji zasuňte

na míto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.

3. Zajistěte optickou jednotku dvěma

šrouby na obou stranách.

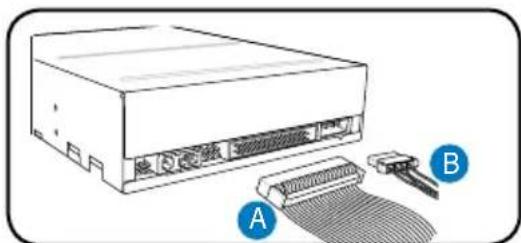

4. Připojte zástrčku IDE (A)

a napájecí zástrčku (B) ke konektorům na zadní straně jednotky. Disketová jednotka

1. Umístěte skříň do svislé polohy a

vyjměte kovovou záslepku spodní pozice jednotky 3,5”.

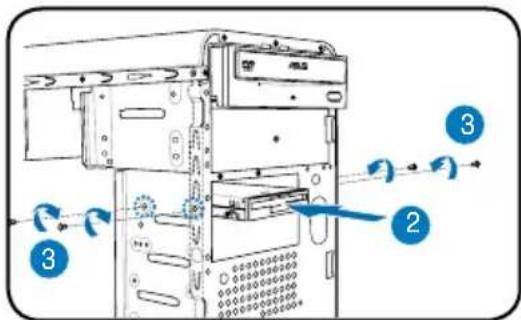

2. Vložte disketovou jednotku do

pozice a zasuňte ji na místo tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.

3. Zajistěte disketovou jednotku dvěma

šroubky na obou stranách.

4. Připojte zástrčku signálu (A)

a napájecí zástrčku (B) ke konektorům na zadní straně jednotky. Pevný disk

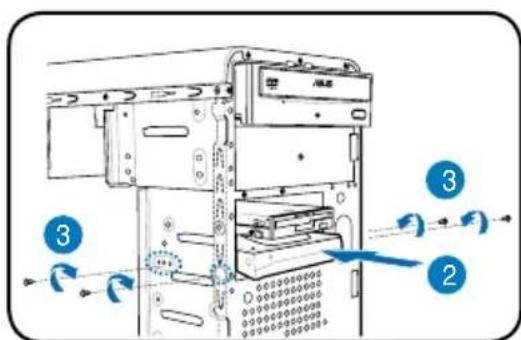

1. Umístěte skříň do svislé polohy a

vyjměte kovovou záslepku horní pozice jednotky 3,5”.

2. Vložte pevný disk do pozice a

zasuňte jej na místo tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.

3. Zajistěte pevný disk dvěma šroubky na obou stranách pozice.

310 Instalační příručka Česky

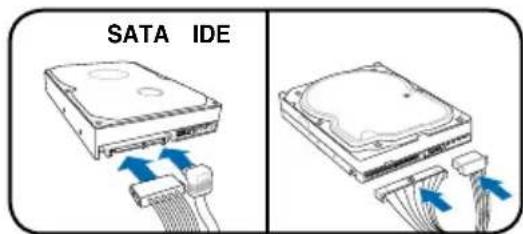

4. Pevný disk SATA: Připojte zástrčku

kabelu signálu SATA a kabelu napájení ke konektorům na zadní straně jednotky. Pevný disk IDE: Připojte zástrčku kabelu IDE a kabelu napájení ke konektorům na zadní straně jednotky. Demontáž a montáž bočního a předního panelu Pokud jste nainstalovali optickou a/nebo disketovou jednotku, před montáží do skříně demontujte kryty pozic na předním panelu. Funkce:

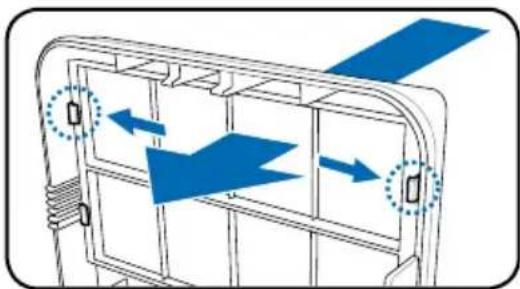

1. Vyhledejte zámky krytů pozic.

2. Posunutím zámků směrem ven

uvolněte kryt pozice.

3. Posuňte kryt směrem dovnitř a

4. Podle stejných pokynů demontujte

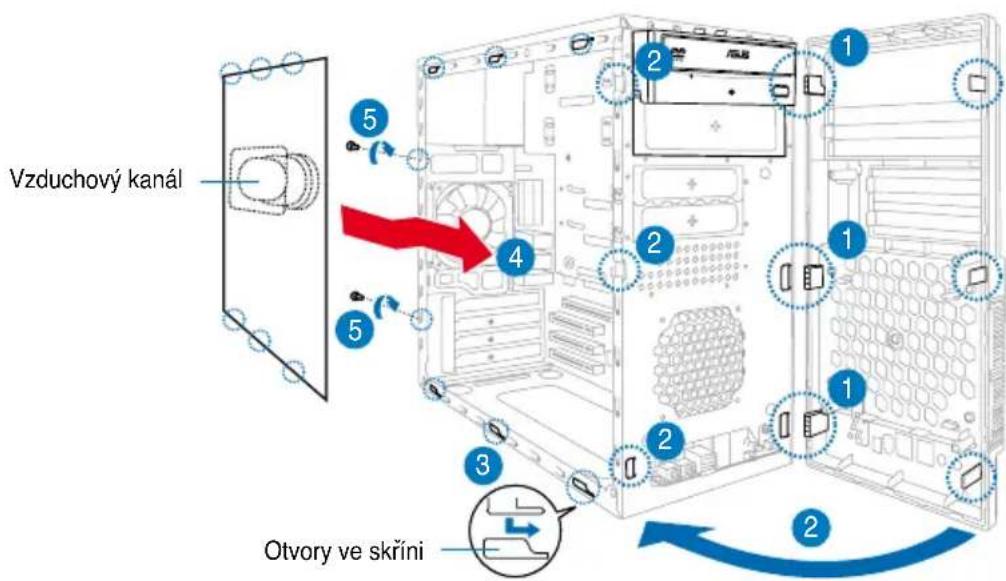

kryt pozice 3.5”. Vzduchový kanál Instalace předního a bočního panelu:

1. Zasuňte závěsy do otvorů na pravé straně předního panelu, aby se přední

panel připojil ke skříni.

2. Otočte přední panel vlevo a zasuňte háčky do skříně tak, aby přední panel

3. Zasuňte háčky bočního panelu do horních a dolních otvorů skříně.

4. Posuňte boční panelu k přednímu panelu tak, aby dosedl na místo.

5. Zajistěte panel dvěma šroubky, které jste předním odmontovali.
