HASZNÁLATI ÚTMUTATÓ V2P5P43 ASUS

• Port szeregowy (COM1) (

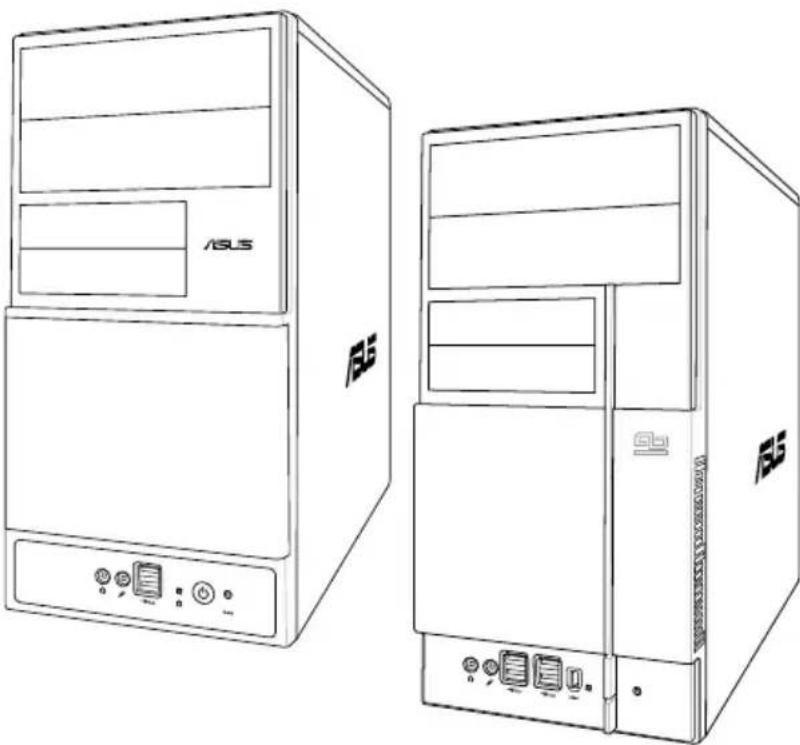

Kanał przebiegu powietrza Otwory zaczepu obudowy SATA IDEMagyar V-sorozat ASUS Asztali barebone szàmìtògèp Telepítési kézikönyv2 Telepítési kézikönyv Magyar A hátsó panel elemei Az előlap elemei

1. PS/2 billentyűzet port ( )

) (Egyes típusok négy hátsó USB 2.0 porttal rendelkezhetnek)

7. A következő portok közül egy:

• Koaxiális S/PDIF kimeneti port (

) ((Csak bizonyos típusokon)

6. Merevlemez-meghajtó

MEGJEGYZÉS: A hátsó panelen lévő csatlakozók és helyük a rendszer típusától függően eltérhetnek. A részletes leírás a Használati útmutatóban található.

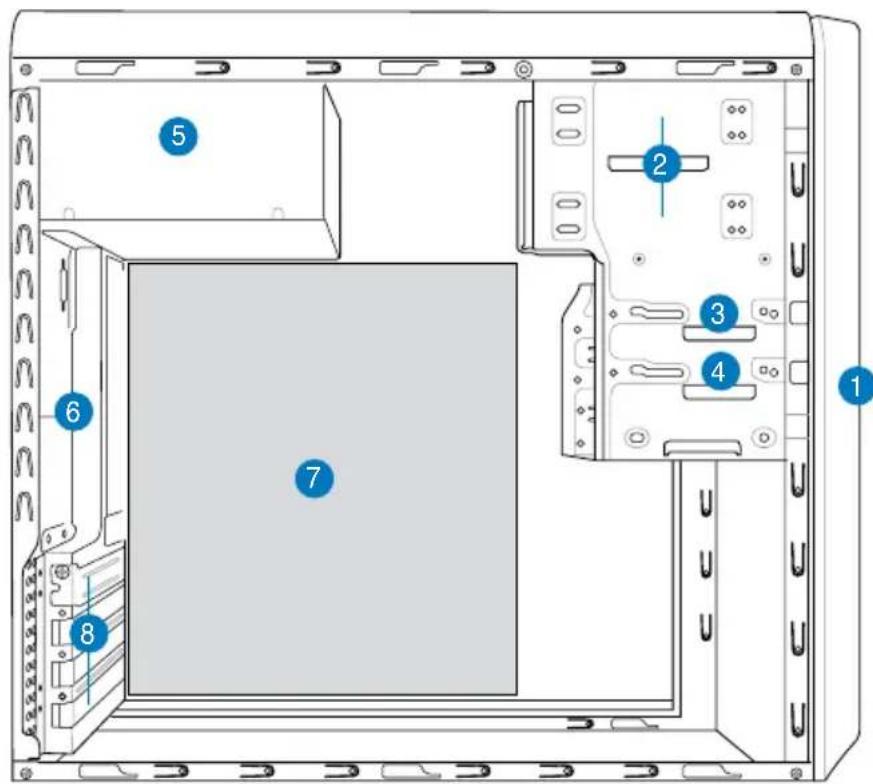

MEGJEGYZÉS: *Egyes típusok további két USB 2.0 porttal és/vagy egy IEEE 1394a portal rendelkezhetnek. 93Telepítési kézikönyv Magyar Belső alkatrészek

1. Előlapi panel fedele

2. Üres 5,25 hüvelykes bővítőhely

3. Hajlékonylemez-meghajtó

4. Merevlemez-meghajtó bővítőhely

6. Készülékház-ventilátor nyílása

8. Tápegység-ventilátor

9. A következő audió portkongurációk közül egy:

• 8 csatornás A részletekért olvassa el a Használati útmutató kongurációs táblázatát.

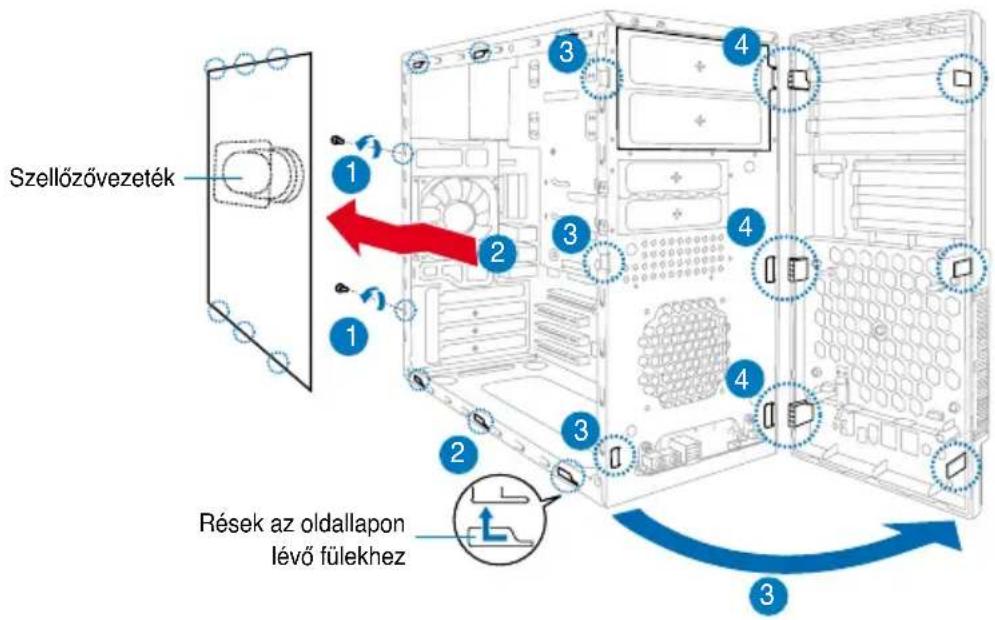

MEGJEGYZÉS: *Az alaplap részleteit illetően olvassa el a Használati útmutatót.4 Telepítési kézikönyv Magyar Az oldallemezek és az előlap eltávolítása

1. Távolítsa el a fedelet rögzítő csavarokat a hátlapon.

2. Húzza az oldalsó fedelet a hátsó panel irányába, amíg a kampói le nem

válnak a számítógépházról. Tegye félre a fedelet.

3. Pattintsa ki az előlap bal oldali zárnyelveit az váz acé lsínjéről.

4. Hajtsa jobbra az előlapot, amíg nem válnak láthatóvá a pántszerű nyelvek a

szerelvény a jobb oldalán.

5. Távolítsa el az előlapot, majd tegye félre.

A feszültség kiválasztása A rendszer tápegysége 115 V/230 V feszültségválasztó kapcsolóval rendelkezik, amely a tápcsatlakozó mellett található. Ez a kapcsoló a területének megfelelő tápfeszültség kiválasztására szolgál. Amennyiben az Ön területén 100-127 V a hálózati feszültség, állítsa a kapcsolót 115 V-ra. Amennyiben az Ön területén 200-240 V a hálózati feszültség, állítsa a kapcsolót 230 V-ra. MEGJEGYZÉS: A feszültségválasztó kapcsoló pontos helyét illetően olvassa el a Használati útmutatót.

Szellőzővezeték Rések az oldallapon lévő fülekhez5Telepítési kézikönyv Magyar A CPU beszerelése FIGYELEM! A foglalat védelme érdekében csak közvetlenül a processzor behelyezése előtt távolítsa el a foglalat vé dősapkáját.

3. Emelje fel a leszorítókart a nyíl irányába,

4. Két ujjal emelje ki a rögzítőtálcát kb.

-os szögben (4A), majd a védősapkát kipattintva távolítsa el azt a rögzítőtálca ablakából (4B). Intel

4 processzor beszerelése LGA775 foglalatba

1. Keresse meg a CPU foglalatot az alaplapon.

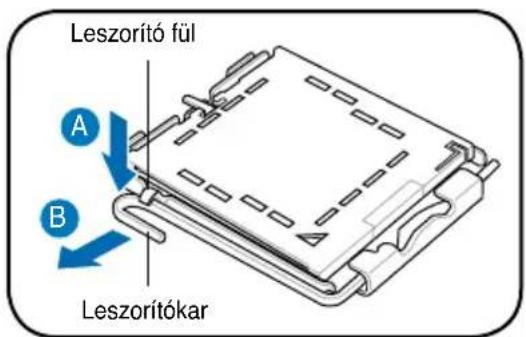

2. Hüvelykujjával nyomja meg a

leszorítókar (A), majd tolja balra (B), amíg a leszorítófül elengedi.

6. Hajtsa le a rögzítőtálcát (A), majd nyomja

lefelé a leszorítókart (B), egészen a leszorítófül alá.

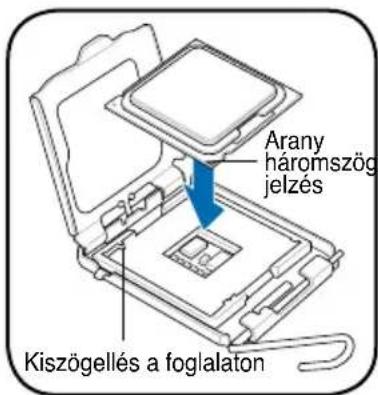

5. Helyezze a processzort a foglalatra

úgy, hogy a CPU arany háromszöggel megjelölt sarka és a rögzítőkar tö ve egymás fölött legyenek (a megjelölt irányból nézve a bal alsó sarokban). Helyes elhelyezés esetén a foglalaton lévő kiszögellésnek illeszkednie kell a processzoron található bevágásba. Arany háromszög jelzés Kiszögellés a foglalaton Leszorítókar Leszorító fül

Rögzítőtálca Védősapka

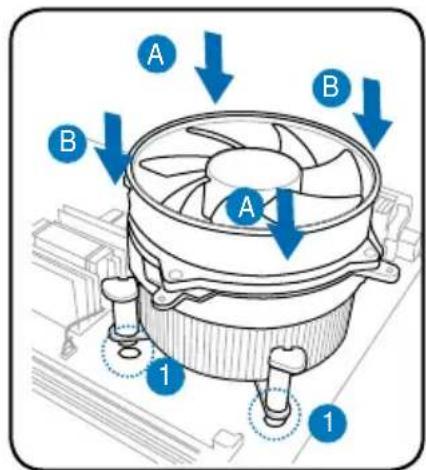

36 Telepítési kézikönyv Magyar A CPU-ventilátor és hűtőborda szerelvény beszerelése Intel

4 processzor-ventilátor és hűtőborda felszerelése A CPU-ventilátor és hűtőborda felszerelése:

1. Helyezze a hűtőbordát a telepített

processzorra úgy, hogy a négy csavar illeszkedjen az alaplapon lévő nyílásokhoz.

2. Egyszerre két, egymással átlósan szemben

lévő csavart húzzon meg, hogy a hűtőborda és a ventilátoregység a helyére kerüljön.

3. Ha a CPU-ventilátor és hűtőborda

szerelvény a helyére került, csatlakoztassa a CPU-ventilátor tápkábelét az alaplap CPU- ventilátor csatlakozójához. A CPU beszerelése

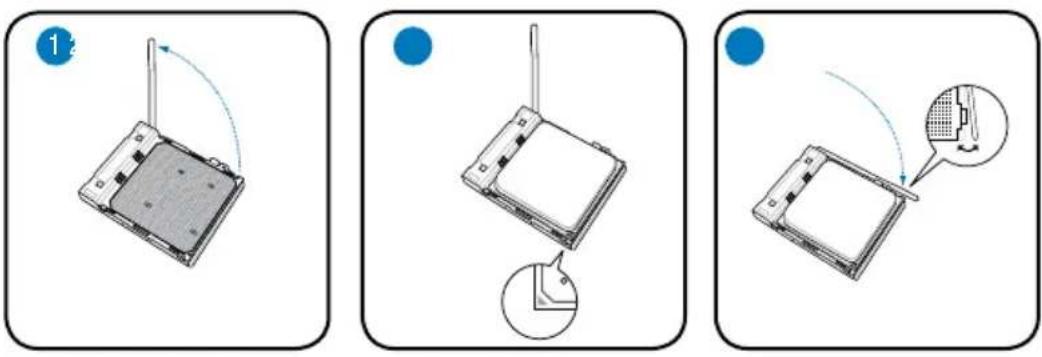

1. Keresse meg a CPU-foglalatot, majd emelje fel a foglalat rögzítő karját úgy,

hogy 90-100 fokos szögben álljon.

2. Illessze a CPU-t a foglalatba úgy, hogy az CPU-n lévő aranyszínű háromszög

egybeessen a foglalat kis háromszöggel jelölt sarkával.

3. A kar lenyomásával rögzítse a CPU-t.

FIGYELEM! A CPU helytelen beszerelése a foglalatba elhajlíthatja a lábakat, és súlyosan megrongálhatja a CPU-t!

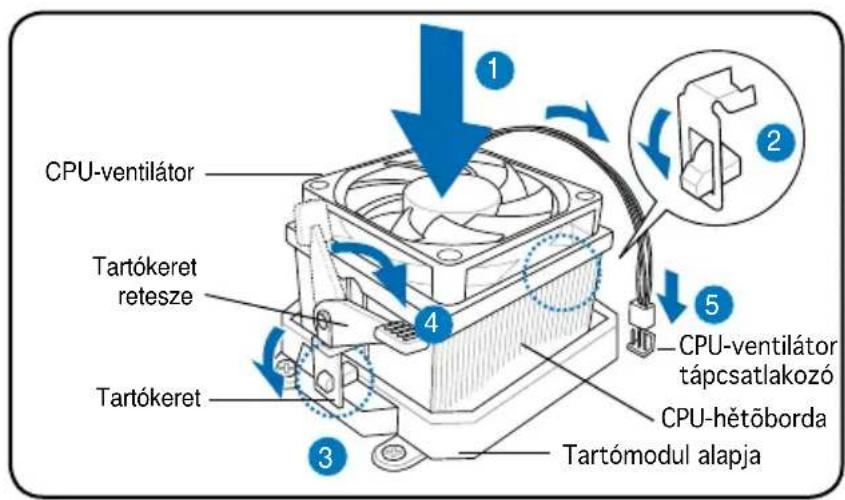

17Telepítési kézikönyv Magyar AMD processzor-ventilátor és hűtőborda felszerelése

1. Helyezze a hűtőbordát a beszerelt CPU-ra.

FONTOS! Győződjön meg arról, hogy a ventilátor és hűtőborda-szerelvény tökéletesen illeszkedik a tartómodul alapjához. Ennek hiányában nem tudja lezárni a tartókeretet.

2. Illessze a tartókeret egyik végét a rögzítő szerelvényre.

3. Illessze a tartókeret másik végét (a tartókeret zárja közelében) a

tartómodul alapjához, amíg a helyére nem kattan. MEGJEGYZÉS: Az Ön dobozban forgalomba hozott processzorának tartalmaznia kell a CPU, a ventilátor/hűtőborda szerelvény és rögzítőszerkezet beszerelési utasítását. Amennyiben eltérés lenne a jelen fejezet utasításai és a CPU dokumentációja között, az utóbbi a mérvadó.

4. Nyomja le tartókeret zárját a rögzítő szerelvényre, hogy a ventilátort

és a hűtőbordát a tartómodulhoz rögzítse.

5. Csatlakoztassa a CPU-ventilátor tápkábelét az alaplap CPU-ventilátor

csatlakozójához. FIGYELEM! Ne felejtse el a CPU-ventilátor tápkábelét az alaplaphoz csatlakoztatni! Hardver-ellenőrzési hiba fordulhat elő, ha nem csatlakoztatja ezt a csatlakozót. Tartómodul alapja CPU-hětõborda CPU-ventilátor Tartókeret retesze Tartókeret CPU-ventilátor tápcsatlakozó

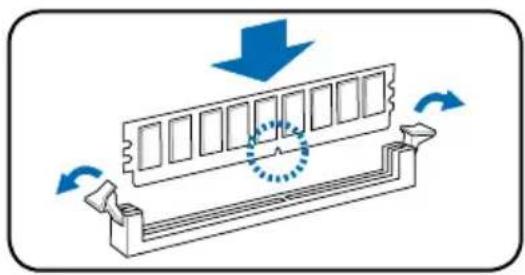

48 Telepítési kézikönyv Magyar Bővítőkártya beszerelése DIMM beszerelése

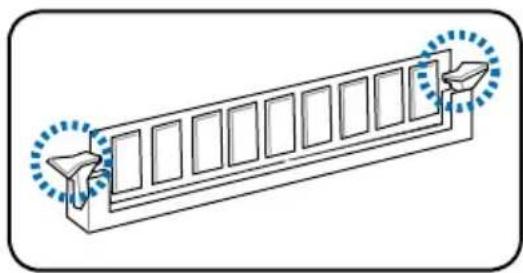

1. Keresse meg a DIMM-foglalatokat az alaplapon.

2. Oldja a DIMM-foglalat rögzítését a kapcsok kifelé nyomásával.

3. Illessze a DIMM-modult a foglalatba úgy, hogy a DIMM-en lévő bevágás egy

vonalba essen a foglalat kiszögellésével.

4. Nyomja a foglalatba a DIMM modult, amíg a tartókapcsok befelé nem

pattannak. FIGYELEM!

• Húzza ki a tápegységet a konnektorból, mielőtt DIMM modult szerelne be, vagy távolítana el. Ennek gyelmen kívül hagyása az alaplap és/vagy az alkatrészek megrongálódásához vezethet.

• A DDR DIMM modul egy nyílással rendelkezik, így az csak egyféleképpen helyezhető be. A DIMM modul károsodásának elkerülése érdekében NE erőltesse a modult.

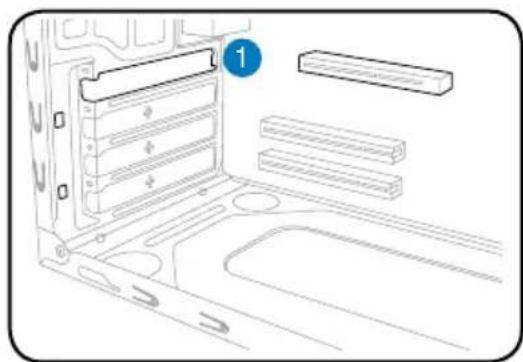

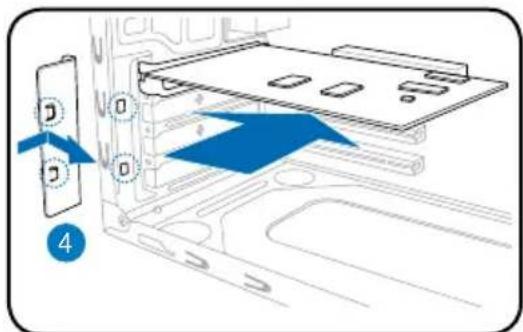

1. Távolítsa el a fémkeret reteszét.

3. Helyezze be a kártya csatlakozóját

a foglalatba, majd határozott mozdulattal nyomja le a kártyát, amíg a helyére nem illeszkedik.

4. Szerelje vissza a fémkeret reteszét.

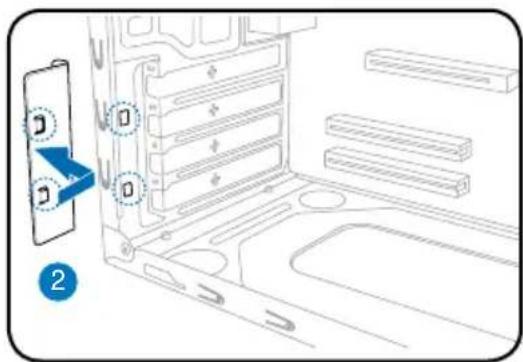

2. Távolítsa el ahhoz a foglalathoz

tartozó fém fedőlemezt, amelyet használni szándékozik.

49Telepítési kézikönyv Magyar Háttértárak beszerelése Optikai meghajtó

1. Fordítsa a házat a megfelelő

irányba, majd szerelje le a felső 5,25 hüvelykes meghajtó- bővítőhely fémlemezét.

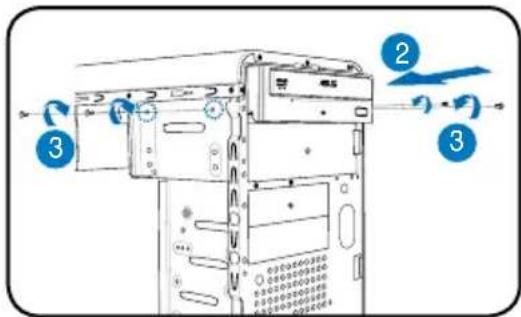

2. Helyezze az optikai meghajtót a

bővítőhelyre, majd óvatosan tolja be, amíg a rögzítésére szolgáló lyukak és a bővítőhely lyukai egy vonalba nem esnek.

3. Rögzítse az optikai meghajtót két-

két csavarral mindkét oldalon.

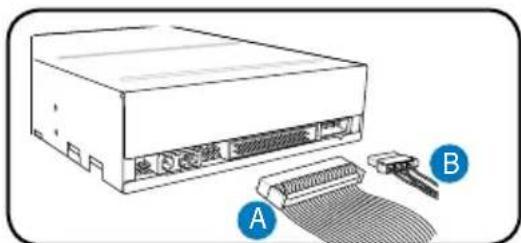

4. Csatlakoztassa a IDE- (A) és

tápkábel (B) dugóit a meghajtó hátulján lévő csatlakozókhoz. Hajlékonylemez-meghajtó

1. Fordítsa a házat a megfelelő

irányba, majd szerelje le az alsó 3,5 hüvelykes meghajtó-bővítőhely fémlemezét.

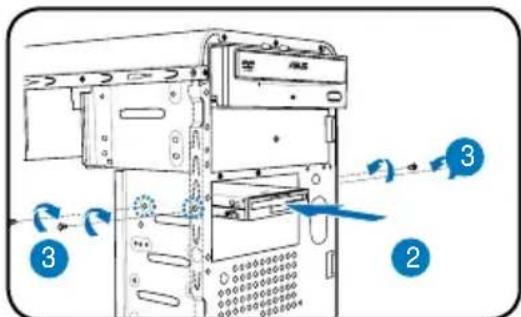

2. Helyezze a hajlékonylemez-

meghajtót a bővítőhelyre, majd óvatosan tolja be, amíg a rögzítésére szolgáló lyukak és a bővítőhely lyukai egy vonalba nem esnek.

3. Rögzítse a hajlékonylemez-meghajtót

két-két csavarral mindkét oldalon.

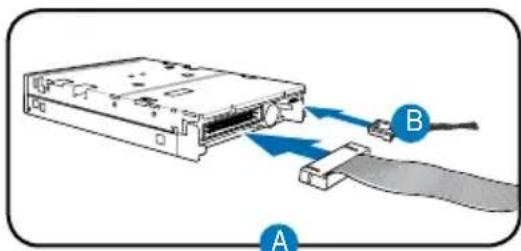

4. Csatlakoztassa a jel- (A), és

tápkábel (B) dugóit a meghajtó hátulján lévő csatlakozókhoz. Merevlemez-meghajtó

1. Fordítsa a házat a megfelelő

irányba, majd szerelje le a felső 3,5 hüvelykes meghajtó-bővítőhely fémlemezét.

2. Helyezze a merevlemez-meghajtót

a bővítőhelyre, majd óvatosan tolja be, amíg a rögzítésére szolgáló lyukak és a bővítőhely lyukai egy vonalba nem esnek.

3. Rögzítse a merevlemez-meghajtót két-két csavarral mindkét oldalon.

310 Telepítési kézikönyv Magyar

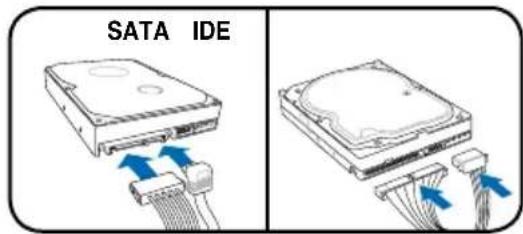

4. SATA merevlemez-meghajtó

esetében: Csatlakoztassa a SATA jel-, illetve tápkábel dugóit a meghajtó hátulján lévő csatlakozókhoz. IDE merevlemez-meghajtó esetében: Csatlakoztassa az IDE-, illetve tápkábel dugóit a meghajtó hátulján lévő csatlakozókhoz. A bővítőhelyek fedeleinek eltávolítása és az elülső szerelvény, illetve az oldalsó fedél visszaszerelése Ha beszerelte az optikai, illetve hajlékonylemezes meghajtókat, szerelje le az elülső szerelvény fedelét (vagy fedeleit), mielőtt azt visszaszerelné a számítógépházba. Ehhez a következőket kell tennie:

1. Keresse meg a bővítőhely-fedél

2. Nyomja kifelé a zárakat a

bővítőhely-fedél kioldásához.

3. Nyomja be a bővítőhely-fedelet,

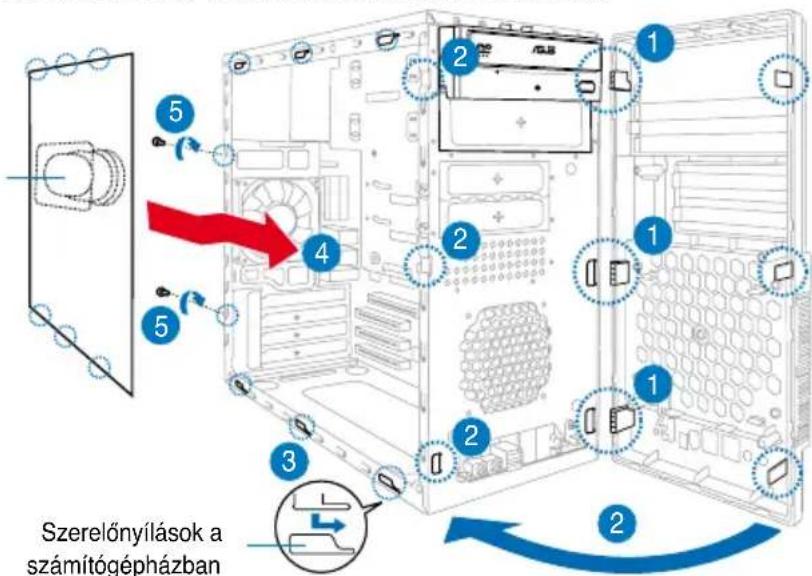

bővítőhely-fedél eltávolítására vonatkozó utasításokat. Az elülső szerelvény és oldalsó fedél visszaszerelése:

1. Illessze az elülső szerelvény pántszerű nyelveit a ház jobb oldalán lévő

2. Hajtsa balra az elülső szerelvényt, majd illessze a kampókat a ház

nyílásaiba, amíg az elülső szerelvény a helyére nem illeszkedik.

3. Illessze az oldalsó fedél kampóit a ház felső és alsó nyílásaiba.

4. Tolja az oldalsó fedelet az elülső panel irányába, amíg a helyére nem

5. Rögzítse a fedelet a két, korábban eltávolított csavarral.

Szellõzõvezeték Szerelőnyílások a számítógépházban SATA IDE
