MANUAL DE USUARIO V2P5P43 ASUS

Manual de Instalación

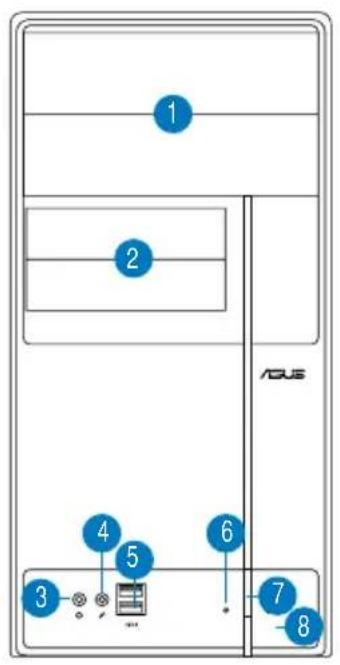

Characteristicas del panel frontal

1. Cubiertas de zócalos para unidades de 5.25 pulgadas
2. Cubiertas de zócalos para unidades de 3.5 pulgadas
3. Puerto para auriculares
4. Puerto para micrófono
5. Puertos USB 2.0*
6. LED HDD
7. Botón de encendido
8. Botón de reinicio

NOTA: *Algunos modelos podrjan tener 2 puertos USB2.0 adiciones y/o un puerto IEEE 1394a.

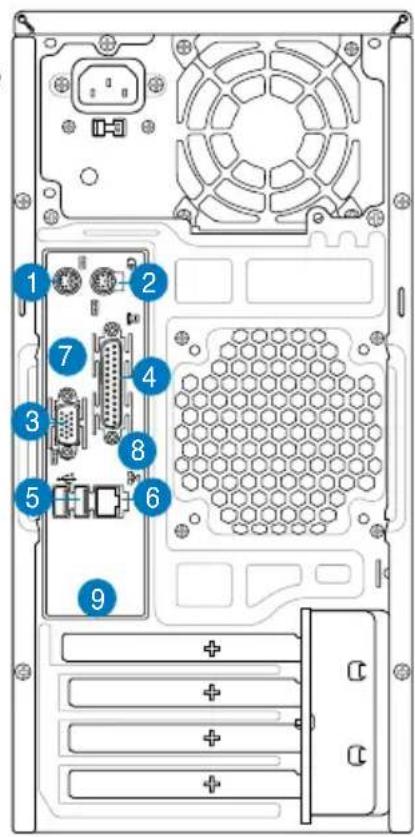

Characteristicadel panel posterior

NOTA: Los puertos del panel trasero y su localización podrán variar dependiendo del modelo de su sistemas. Para una descripción detallada consulte el Manual del Nombre de su sistemas.

1. Puerto de teclado PS/2 ()
2. Puerto de ratón PS/2 (
3. Puerto VGA (
4. Puerto paralelo (
5. Puertos USB 2.0 ( Algunos modelos podrjan tener在哪 Puerto's USB 2.0 en la parte trasera)
6. Puerto LAN (RJ-45) (

7. Uno de los siguientes puertos:

8. Puerto E-SATA ( )

9. Puerto serie (COM1) (
10. Puerto DVI (
11. Puerto de salute Optico S/PDIF (
12. Puerto de salute Coaxial S/PDIF (

1. Puerto IEEE1394a ((Sólo en ciertos modelos)

2. Una de las siguientes configuraciones de puertos de sonido:

3. 6 canales

• 8 canales

Para más información,refiérase a la tabla de configuración del Manual del明晰.
Número.

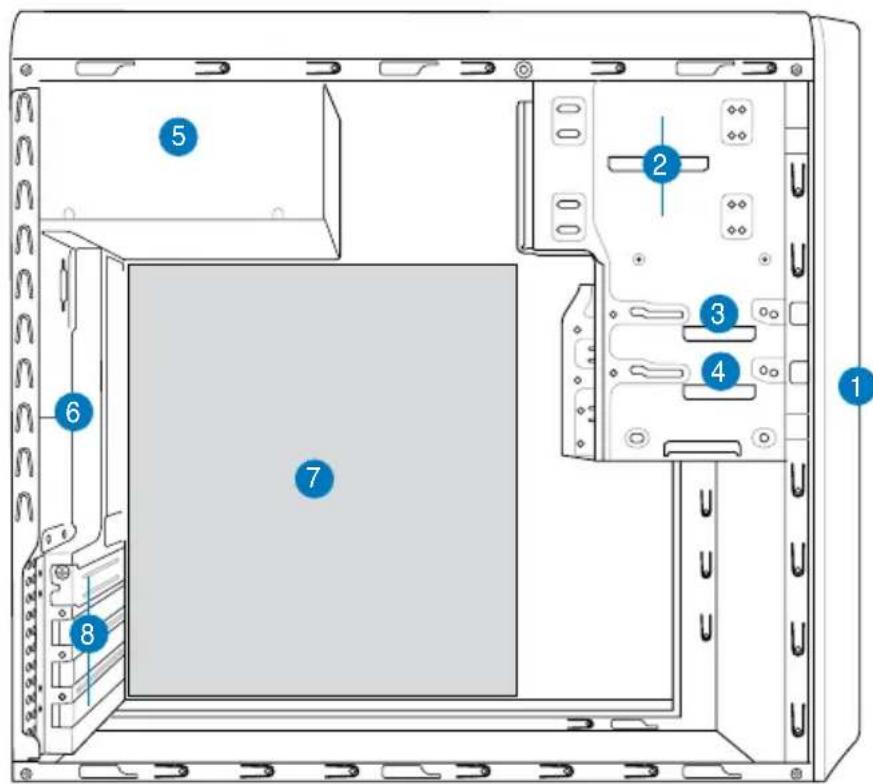

Componentes internos

1. Tapa del panel frontal
2. Bahía para la unidad optica vacía de 5,25 pulgadas
3. Zócalo para el Disquete

4. Zócalo para el Disco duro

5. Fuente de alimentacion

6. Zócalo para el ventilador del chasis
7. Placa base ASUS*
8. Soportes metalicos para los zócalos de expansión

NOTA: *Reférase al Manual del Nombre para información detallada de la placata base.

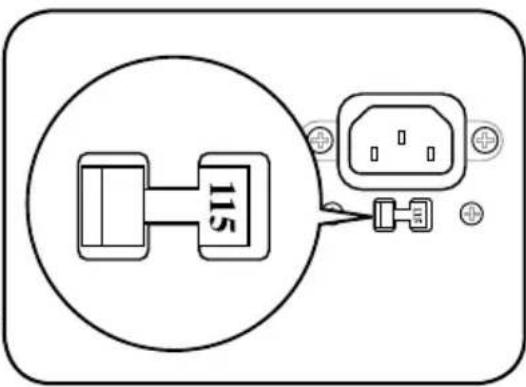

Selección ar voltaje

La fuente de alimentación tiene un selector de voltaje de 115 V/230 V situado bajo al conductor de alimentación. Utilice este commutador para selectionar el voltaje de entrada del sistema adecuado en función de la tension realizada en su region.

Si el voltaje de su regione es de 100-127 V, establerzca el conmutador en 115 V.

Si el voltaje de su regione es de 200-240 V, establerzca el conmutador en 230V

NOTA: Refiérase al Manual del Nombre del système para localizar el punto exacto donde se ENCuentra el selector de voltaje.

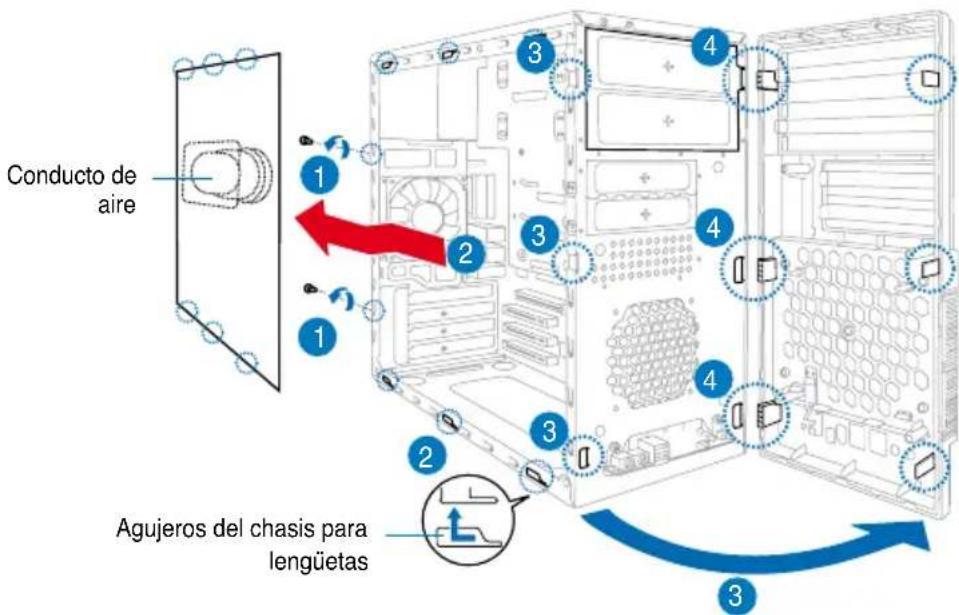

Retirando la cubierta lateral y el panel de ensamblaje frontal

1. Retire los tornillos de la cubierta del panel trasero.
2. Tire de la cubierta lateral hacía el panel trasero hasta que los ganchos sean retrados de las lenquetas. Aparte la cubierta lateral.
3. Localice las sujeciones del panel frontal y levántelas hasta que se desenganchen del chasis.
4. Deslice el panel frontal hacía la derecha hasta que pueda ver las lengüetas con forma de bisagra.
5. Retire el ensamblaje del panel frontal, y apartelo.

Instalando una CPU

Instalacion del una CPU Intel Pentium 4 en modo LGA775

1. Localice en la placac madre el conector de la CPU.

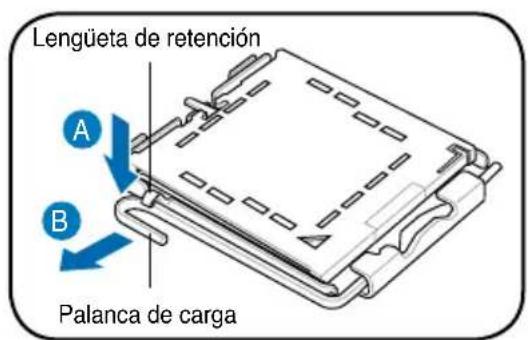

2. Empujé la palanca de cargo con el dedo pulgar (A) y muevala hacer la izquierda (B) hasta que se libre de la lengüeta de retencion.

ADVERTENCIA: Para prevenir daños a los pines del conductor, no retire la cubierta PnP a menos que está installando una CPU.

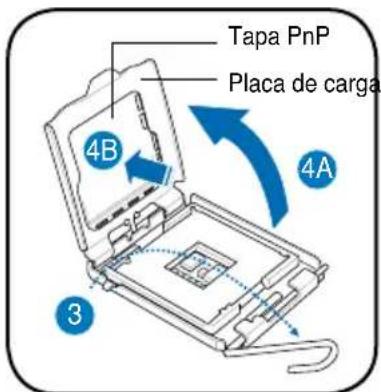

1. Levante la palanca de cargo en la dirección que indica la flecha hasta formar un ángulo de 135^ .
2. Levante la placacdeargacon los dedos pulgar e indiceshaque forme un angulo de 100^ 4Ay, a continuacion, empuje la tapa PnP desdela ventana de placadearga para qutarla (4B).

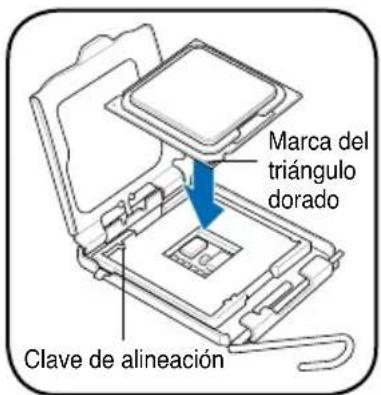

3. Coloque el procesador CPU sobre el zócalo, asegurándose de que triángulo dorado se encuesta en la esquina inferior izquierda de dicho zócalo. La clave de alineación del zócaloDebe encajjar en la muesca del procesador.
4. Cierre la placacdecarga (A) y, a continuacion, empuje la palanca decarga (B) hasta que se ajuste en la lengueta de retencion.

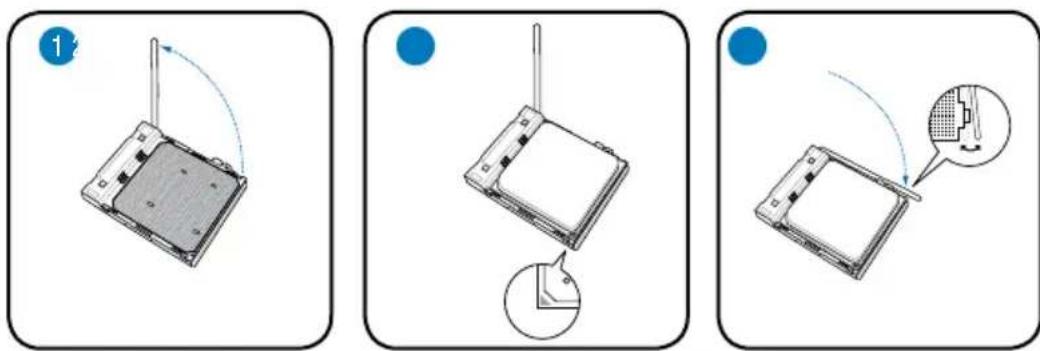

Instalación del una CPU AMD

1. Localice el zócalo de la CPU. Levante la palanca del zócalo en un ángulo de 90^ - 100^ .
2. Instale la CPU en el zócalo, asegurándose de que la esquina de la CPU con el triángulo dorado está en la misma posición que la esquina del zócalo con un peuño triángulo.
3. Cologne de nuevo la palanca hacía abajo para ajustar la CPU.

ADVERTENCIA: Una instalacion incorrecta de la CPU en el zócalo podra doclar los pins y danar esta!.

Instalando el ventilador y el disipador de calor de la CPU

Instalacion de ventilador y disipador de calor para CPUs Intel Pentium® 4

1. Coloque el disipador sobre el procesador instalado, asegurándose de que los quatre éléments de sujeción coinciden con los orificios de la placá base.
2. Empuje hacía abajo los dos elementos de sujeción simultáneamente diagonalmente para fjar el dispador y el modulo del ventilador en su lugar.
3. Cuando el ensamblaje del ventilador y disipador hayan sido ensamblados, conecte el cable del ventilador de la CPU al conector en la placama madre.

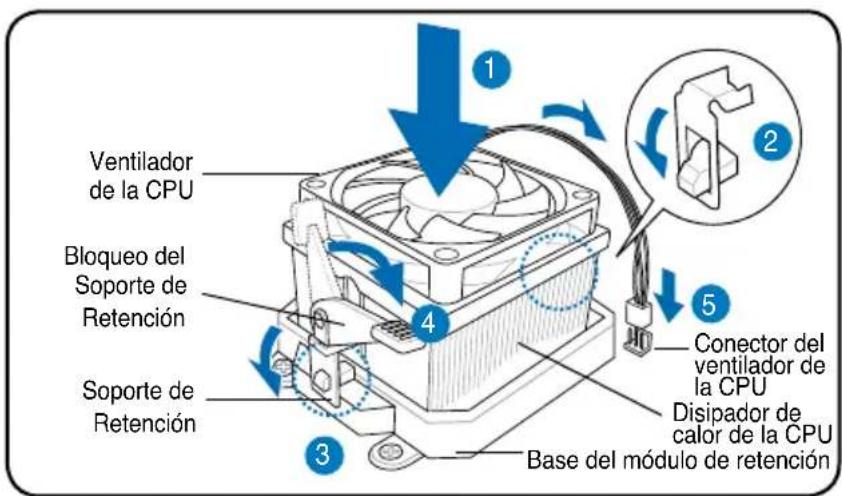

Instalación de ventilador y disipador de calor para CPUs AMD

1. Coloque el disiapdor de calor sobre la CPU instalada.

IMPORTANTE. Asegúrese que el ventilador y el disipador de calor se ajustanperfectamente la base del modulo del mecanismo de retencion; de另一边forma nopodrá ajustar el soporte de retencion.

1. Ajuste un extremo del soporte de retencion a la base del modulo.
2. Ajuste el(other extremo del soporte de retencion (cerca del bloqueo del soporte de retencion) a la base del modulo de retencion hasta que se ajuste en su lugar con unchasquido.

NOTA. El paquete de la CPU debevenir con instrucciones para la CPU, ensamblaje para el ventilador/disipador de calor, y mecanismo de retencion. Si las instrucciones en esta seccion no coinciden con la documento de la CPU, siga los pasos descritos en esta ultima.

1. Empujé el bloqueo del soporte de retencion en el mecanismo de retencion paraJKLM de base del modulo de retencion.
2. Conecte el cable del ventilador de la CPU al conector de la placama madre.

ADVERTENCIA: No olvide conectar la connexion del ventilador de la CPU Pueden producirse errors de control de hardware si no se connecta esta connexion.

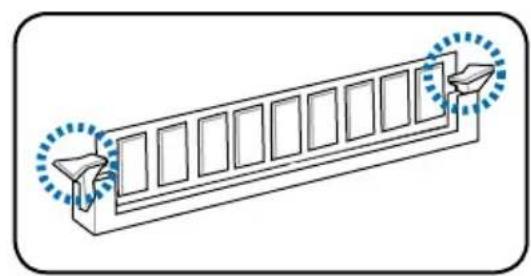

Instalar un zócalo DIMM

1. Localice los zócalos DIMM en la plaza base.
2. Desbloquee un zócalo DIMM presionando los broches de sujeción hacía afuera.

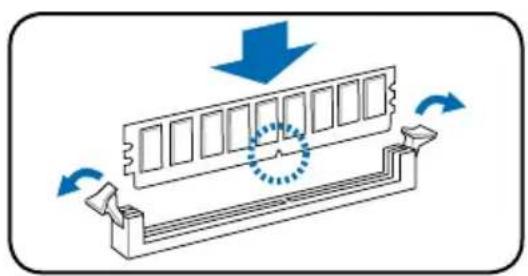

3. Alinee un zócalo DIMM en el zócalo de forma que la muesca de aquél coincida con el corte del zócalo.
4. Empujé el modulo DIMM en el zócalo hasta que los clips de retencion se ajusten hacía adentro.

ADVERTENCIA:

• Desconecte la fuente de energia antes de adadir o retiring DIMMs. No hacer this可能导致 daños a la placá madre y/o sus componentes.
• Una DIMM DDR se fabrica con una protuberancia de forma que encaje solo en una direccion. NO fuerte la DIMM bajo de un zócalo para estar daños en la DIMM.

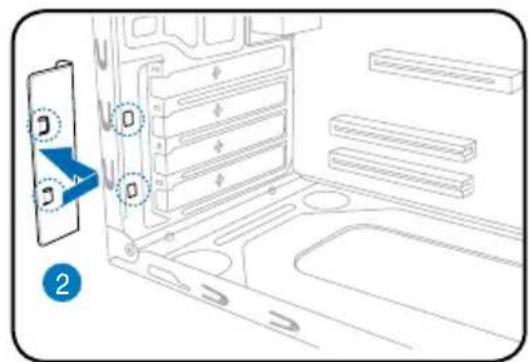

Instalar una tarjeta de expansión

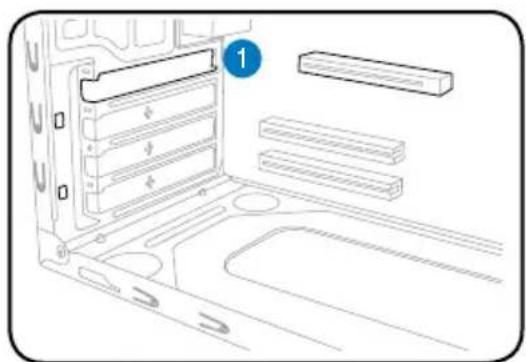

1. Retire el bloqueo del soporte metalico.

1. Retire la tapa metalica situada en elgado opuesto a la ranura que deseaautilizar.

1. Inserte el conductor de la tarjeta en la ranura y, a continuacion, presione la tarjeta firmamente hasta que encaje en su lugar.
2. Reemplace el bloqueo del soporte metalico.

Instalando unidades de almacenimiento

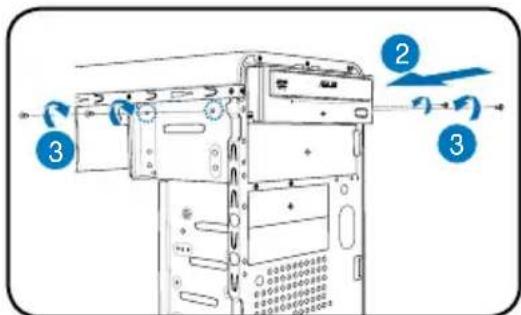

Unidad optica

1. Coloque el chasis en posicion vertical, y remueva la cubierta plateada del zócalo superior de la unidad de 5.25".
2. Inserte la unidad optica en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten aesticos en el zócalo.
3. Ajuste la unidad optica con dos tornillos en cada lateral del zócalo.
4. Conecte los adaptadores de IDE (A), y alimentacion (B) a los conectores en la parte trasera de la unidad.

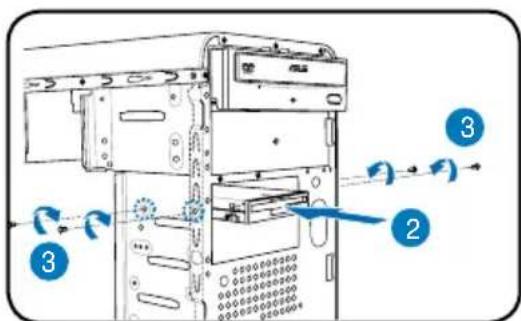

Unidad de disquete

1. Coloque el chasis en posicion vertical, y remueva la cuberta plateada del zocalo inferior de la unidad de 3.5".
2. Inserte launidad de disquete en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a ellos en el zócalo.
3. Ajuste launidad de disquete con dos tornillos en cada lateral del zócalo.

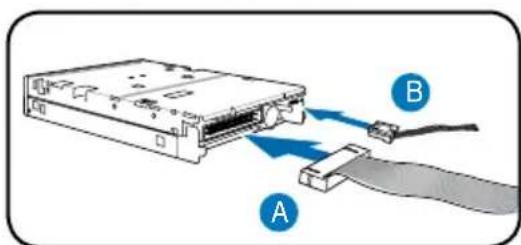

4. Conecte los cables de senal (A) y alimentacion (B) a los conectores en la parte trasera de la unidad.

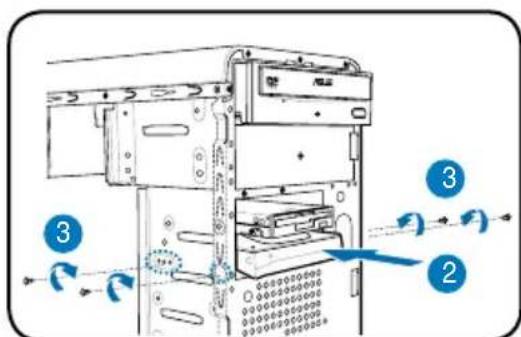

Unidad de disco duro

1. Coloque el chasis en posicion vertical, y remueva la cubierta plateada del zócalo superior de la unidad de 3.5".
2. Inserte launidad de disquete en el zócalo, empujándola cuidadosamente hasta que sus agujeros para tornillos se ajusten a ellos en el zócalo.

1. Ajuste la unidad de disco duro con dos tornillos en cada lateral del zócalo.

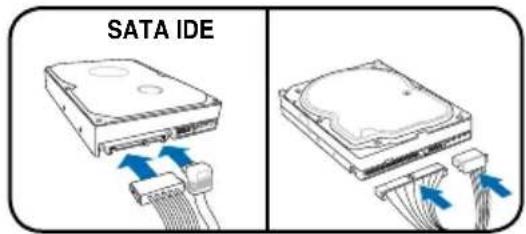

2. Para SATA HDD: Conecte los conectores de senal y energia SATA a la parte trasera de la unidad.

Para IDE HDD: Conecte los conectores de senal y energia IDE a la parte trasera de la unidad.

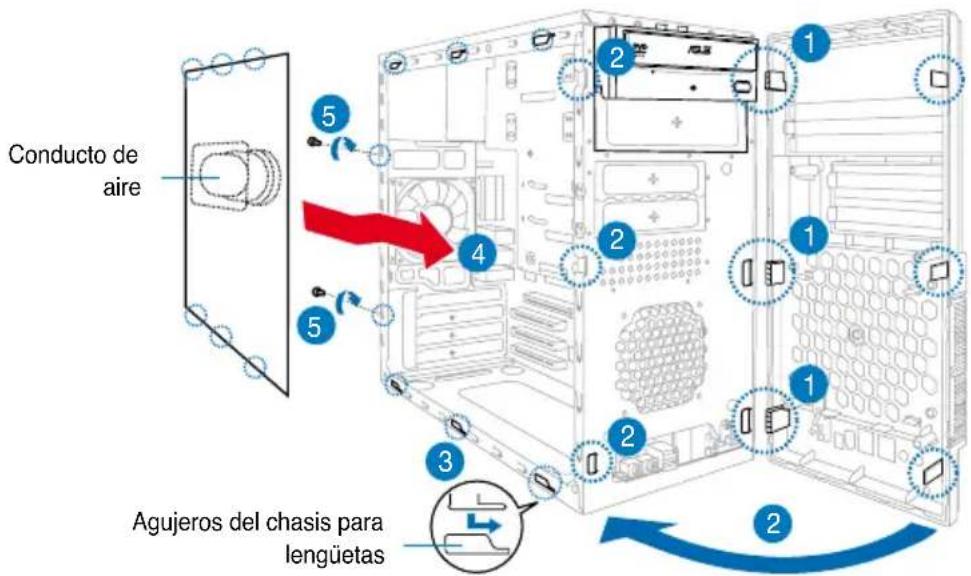

Retirando la cubiertas de los zócalos y reinstalando el ensamblaje del panel frontal y la cubierta lateral

Si ha instalado unaunidad optica o de disquete, remueva la cubierta(s) de el/los zócalo(s) en el ensamblaje del panel frontal antes de reinstalar el chasis. Paraarlo:

1. Localice los bloqueos de la cubierta del zócalo.
2. Pulse los bloqueos hacía afuera para liberar la cubierta del zócalo.
3. Empujé la cubierta de la caja hacía adentro y apartela.
4. Siga las mismas instrucciones parautar que con la cubierta de la caja para la unidad de 3.5".

Para reinstalar el ensamblaje del panel frontal y la cubierta lateral:

1. Inserte las lenguetas con aparancia de bisagra del panel principal en los aquijeros de la parte derecha del chasis.
2. Deslice el panel frontal a la izquierda. Inserte los ganchos en el chasis hasta que el panel frontal sea ajustado en su lugar.
3. Inserte los ganchos de la cubierta lateral a los agujeros superiores e inferiores.
4. Empujé la cubierta lateral en la direccion del panel frontal hasta que sea ajustado en su lugar.
5. Ajuste la cubierta con los dos tornillos que retiro anteriorsmente.
