BEDIENUNGSANLEITUNG Essentio CM1730 ASUS

• EUR 0.14/minute from a German xed landline; EUR 0.42/minute from a mobile phone. Manufacturer: ASUSTeK Computer Inc. Address: No.150, LI-TE RD., PEITOU, TAIPEI 112, TAIWAN Authorised representative in Europe: ASUS Computer GmbH Address: HARKORT STR. 21-23, 40880 RATINGEN, GERMANYASUS.Essentio.Desktop.PC CM1730 Benutzerhandbuch68 Deutsch Deutsch Deutsch Deutsch G6444 Erste Ausgabe März 2011 Copyright © 2011 ASUSTeK Computer Inc. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden. Produktgarantien oder Service werden nicht geleistet, wenn: (1) das Produkt repariert, modiziert oder abgewandelt wurde, außer schriftlich von ASUS genehmigte Reparaturen, Modizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK, ZUR VERFÜGUNG. UNTER KEINEN UMSTÄNDEN HAFTET ASUS, SEINE DIREKTOREN, VORSTANDSMITGLIEDER, MITARBEITER ODER AGENTEN FÜR INDIREKTE, BESONDERE, ZUFÄLLIGE ODER SICH ERGEBENDE SCHÄDEN (EINSCHLIESSLICH SCHÄDEN AUF GRUND VON PROFITVERLUST, GESCHÄFTSVERLUST, BEDIENUNGSAUSFALL ODER DATENVERLUST, GESCHÄFTSUNTERBRECHUNG UND ÄHNLICHEM), AUCH WENN ASUS VON DER WAHRSCHEINLICHKEIT DERARTIGER SCHÄDEN AUF GRUND VON FEHLERN IN DIESEM HANDBUCH ODER AM PRODUKT UNTERRICHTET WURDE. SPEZIFIKATIONEN UND INFORMATIONEN IN DIESEM HANDBUCH DIENEN AUSSCHLIESSLICH DER INFORMATION, KÖNNEN JEDERZEIT OHNE ANKÜNDIGUNG GEÄNDERT WERDEN UND DÜRFEN NICHT ALS VERPFLICHTUNG SEITENS ASUS AUSGELEGT WERDEN. ASUS ÜBERNIMMT FÜR EVENTUELLE FEHLER ODER UNGENAUIGKEITEN IN DIESEM HANDBUCH KEINE VERANTWORTUNG ODER HAFTUNG, EINSCHLIESSLICH DER DARIN BESCHRIEBENEN PRODUKTE UND SOFTWARE. In diesem Handbuch angegebene Produkt- und Firmennamen können u.U. eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und dienen nur der Identizierung oder Erklärung zu Gunsten des Eigentümers, ohne Rechte verletzen zu wollen.69 Deutsch Deutsch Deutsch Deutsch Inhalt Erklärungen ................................................................................................. 71 Sicherheitsinformationen ............................................................................. 73 Darstellungssystematik ................................................................................ 74 Weitere Informationsquellen ........................................................................ 74 Verpackungsinhalt ....................................................................................... 75 Kapitel.1:. Erste.Schritte Willkommen! ................................................................................................ 77 Kennenlernen des Computers ..................................................................... 77 Einrichten Ihres Computers ......................................................................... 81 Ein-/Ausschalten Ihres Computers. ............................................................. 84 Kapitel.2:. erwenden.von.Windows

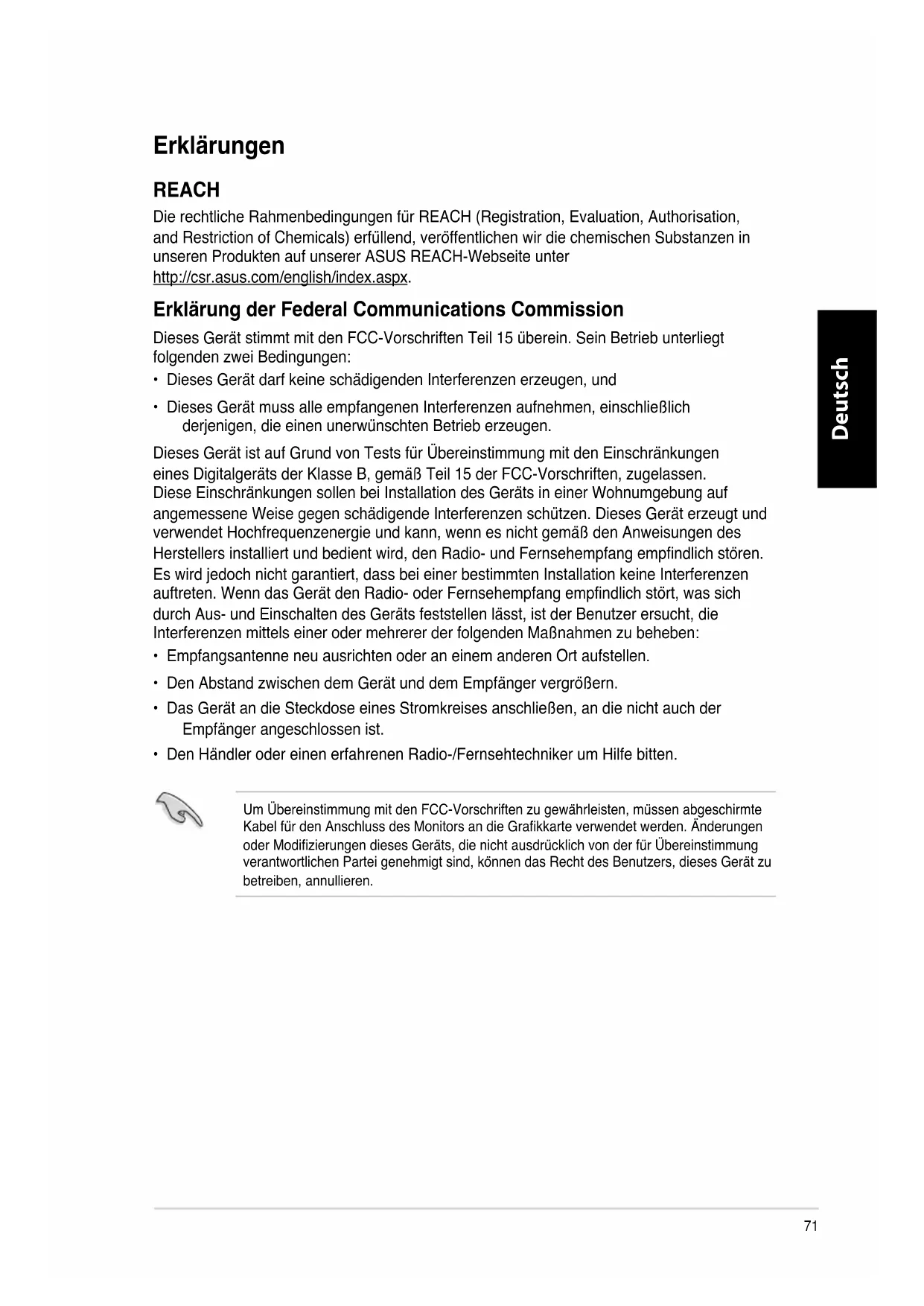

• Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und

• Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Vorschriften, zugelassen. Diese Einschränkungen sollen bei Installation des Geräts in einer Wohnumgebung auf angemessene Weise gegen schädigende Interferenzen schützen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann, wenn es nicht gemäß den Anweisungen des Herstellers installiert und bedient wird, den Radio- und Fernsehempfang empndlich stören. Es wird jedoch nicht garantiert, dass bei einer bestimmten Installation keine Interferenzen auftreten. Wenn das Gerät den Radio- oder Fernsehempfang empndlich stört, was sich durch Aus- und Einschalten des Geräts feststellen lässt, ist der Benutzer ersucht, die Interferenzen mittels einer oder mehrerer der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder an einem anderen Ort aufstellen.

• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.

• Das Gerät an die Steckdose eines Stromkreises anschließen, an die nicht auch der Empfänger angeschlossen ist.

• Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe bitten. Um Übereinstimmung mit den FCC-Vorschriften zu gewährleisten, müssen abgeschirmte Kabel für den Anschluss des Monitors an die Grakkarte verwendet werden. Änderungen oder Modizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren.72 Deutsch Deutsch Deutsch Deutsch Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. Besuchen Sie bitte die Webseite unter http://csr.asus.com/english/Takeback.htm für Details zur Wiederverwertung in verschiedenen Regionen. RF-Aussetzungswarnung Dieses Gerät und die integrierte Antenne dürfen nicht näher als 20 cm an Ihrem Körper oder in der Nähe bendenden Personen installiert und betrieben werden. Dieses Gerät und seine Antenne(n) dürfen nicht zusammen oder in der Nähe mit anderen Antennen oder Sendern betrieben werden. Endnutzer müssen die spezischen Betriebsanleitungen für eine RF- Aussetzung innerhalb der anerkannten Bereiche befolgen. Erklärung.des.kanadischen.Ministeriums.für.Telekommunikation Dieses Digitalgerät überschreitet keine Grenzwerte für Funkrauschemissionen der Klasse B, die vom kanadischen Ministeriums für Telekommunikation in den Funkstörvorschriften festgelegt sind. Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. Macrovision.Corporation-Produktanmerkung Dieses Produkt verfügt über Kopierschutztechnologie, die durch methodische Anforderungen bestimmter U.S.A.-Patente und anderer geistiger Eigentumsrechte der Macrovision Corporation und anderer Parteien geschützt sind. Die Verwendung dieser Kopierschutztechnologie muss von Macrovision Corporation genehmigt werden und ist, wenn.nicht.anderweitig.von.der.Macrovision.Corporation.genehmigt, nur für private oder eingeschränkte Vorführungszwecke vorgesehen. Reverse-Engineering oder Demontage ist verboten. Warnung:.Lithium-Ionen-Akkus

ORSICHT!.Explosionsgefahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers..73 Deutsch Deutsch Deutsch Deutsch Sicherheitsinformationen Bevor Sie das Gerät reinigen, trennen Sie es von der Stromversorgung. Wischen Sie den Desktop PC mit einem weichen Tuch oder einem Fensterleder ab, das Sie mit einer Lösung aus einem nicht scheuernden Reinigungsmittel und einigen Tropfen warmem Wasser angefeuchtet haben. Wischen Sie verbleibende Feuchtigkeit mit einem trockenen Tuch ab.

• NICHT auf ungerade oder instabile Oberächen aufstellen. Bei Beschädigung des Gehäuses den Kundendienst aufsuchen.

• KEINER schmutzigen oder staubigen Umgebung aussetzen. KEIN Betrieb während eines Gaslecks.

• KEINE Gegenstände auf die Oberäche fallenlassen und keine Fremdgegenstände in den Desktop PC einführen.

• KEINEN magnetischen oder elektrischen Feldern aussetzen.

• KEIN Aussetzen oder Betreiben in der nähe von Flüssigkeiten, Regen oder Feuchtigkeit. KEIN Modembetrieb während eines elektrischen Sturms.

• Akku-Sicherheitswarnung: Batterie NICHT in offenes Feuer werfen. Kontakte NICHT kurzschließen. Den Akku NICHT auseinandernehmen.

• Dieses Produkt in Umgebungstemperaturen zwischen 0˚C (32F) und 35˚C (95F) verwenden.

• Die Lufteinlässe des Desktop PCs NICHT abdecken, um eine Überhitzung des Systems zu vermeiden.

• KEINE beschädigten Stromkabel, Zubehörteile oder andere Peripheriegeräte verwenden.

• Den Kabel zur Vermeidung eine Stromschlags aus der Steckdose herausziehen, bevor das System bewegt wird.

• Suchen Sie Fachpersonal auf, bevor ein Adapter oder Verlängerungskabel verwendet wird. Solche Geräte können den Schutzkreislauf für die Erdung unterbrechen.

• Die Netzteilspannung sollte der örtlichen Stromversorgung entsprechen. Falls Sie sich über die Spannung der Stromversorgung unsicher sind, wenden Sie sich an Ihren Stromversorger.

• Falls das Netzteil ausfällt, reparieren Sie es nicht selbst. Wenden Sie sich an qualiziertes Fachpersonal oder Ihren Händler.74 Deutsch Deutsch Deutsch Deutsch Darstellungssystematik Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. ORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe. HINWEIS: Tipps und zusätzliche Informationen zur Erleichterung bei der Ausführung einer Aufgabe. WICHTIG: Anweisungen, die Sie beim Ausführen einer Aufgabe befolgen müssen. Weitere.Informationsquellen An den folgenden Quellen nden Sie weitere Informationen und Produkt- sowie Software- Updates. . ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. Beziehen Sie sich auf die ASUS-Webseite unter www.asus.com. or-Ort.Technische.Unterstützung Besuchen Sie die ASUS-Webseite unter http://support.asus.com/contact für Kontaktinformationen der Technischen Unterstützung vor Ort.75 Deutsch Deutsch Deutsch Deutsch erpackungsinhalt ASUS Essentio Desktop

• Sollten o.g. Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

• Die oberhalb illustrierten Artikel sind nur als eine Referenz gedacht. Die tatsächlichen Produktspezikationen können sich je nach Modell unterscheiden.76 Deutsch DeutschDeutsch Deutsch ASUS CM1730 77 Kapitel.1 Erste.Schritte Kennenlernen.des.Computers orderseite Abbildungen werden nur zur Ihrer Referenz bereitgestellt. Anschlüsse und deren Platzierung sowie Gehäusefarben variieren mit verschiedenen Modellen. Willkommen! Vielen Dank für den Kauf eines ASUS Essentio CM1730 Desktop PCs! Der ASUS Essentio CM1730 Desktop PC liefert topaktuelle Leistung, unvergleichliche Zuverlässigkeit und benutzerorientierte Anwendungen. All diese Eigenschaften wurden in diesem verblüffend futuristischen und eleganten Systemgehäuse vereint.Lesen Sie die ASUS Garantiekarte sorgfältig durch, bevor Sie Ihren ASUS Desktop PC in Betrieb nehmen.

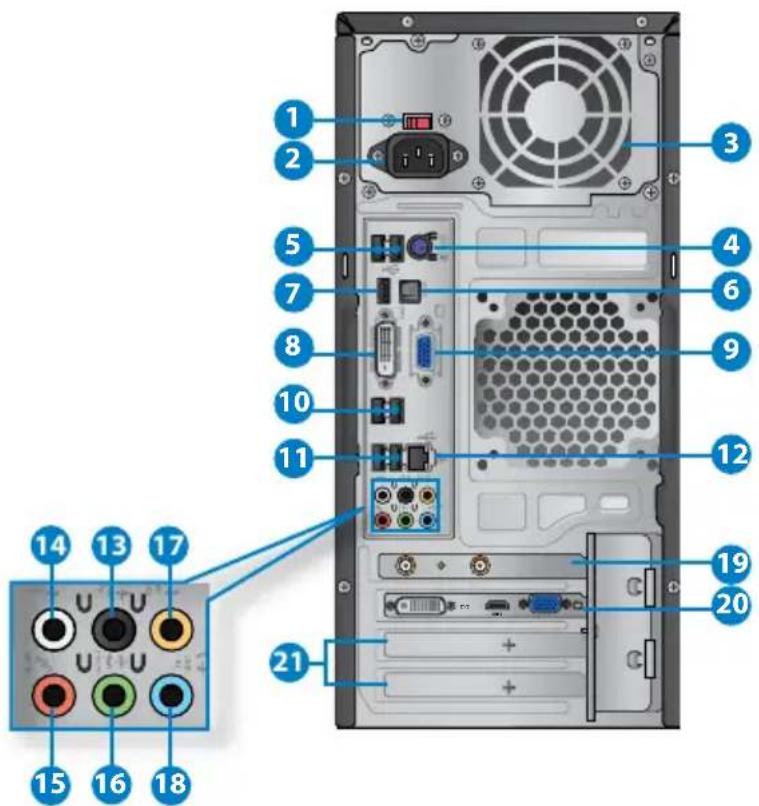

678 Kapitel 1: Erste Schritte Deutsch Deutsch Deutsch Deutsch Rückseite

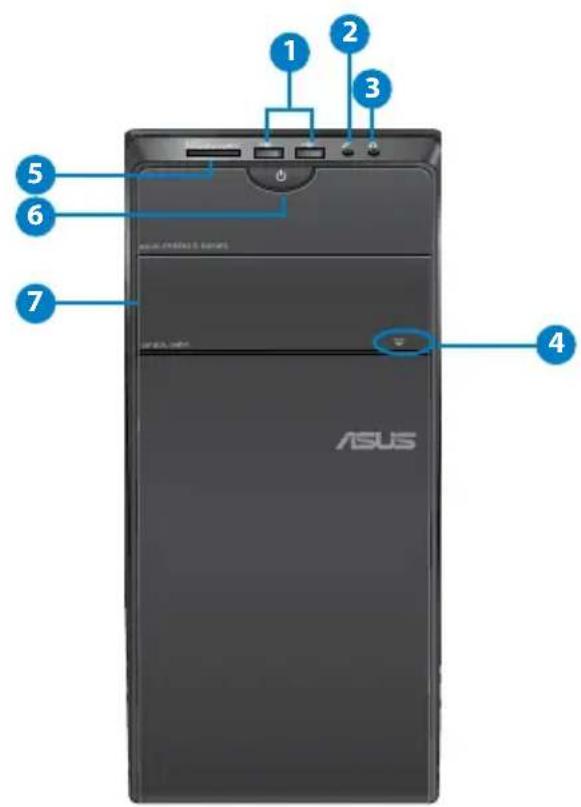

1. USB 2.0-Anschlüsse. Diese Universal Serial Bus 2.0 (USB 2.0)-Anschlüsse nehmen

USB 2.0-Geräte wie Maus, Drucker, Kamera, PDA und andere Geräte auf.

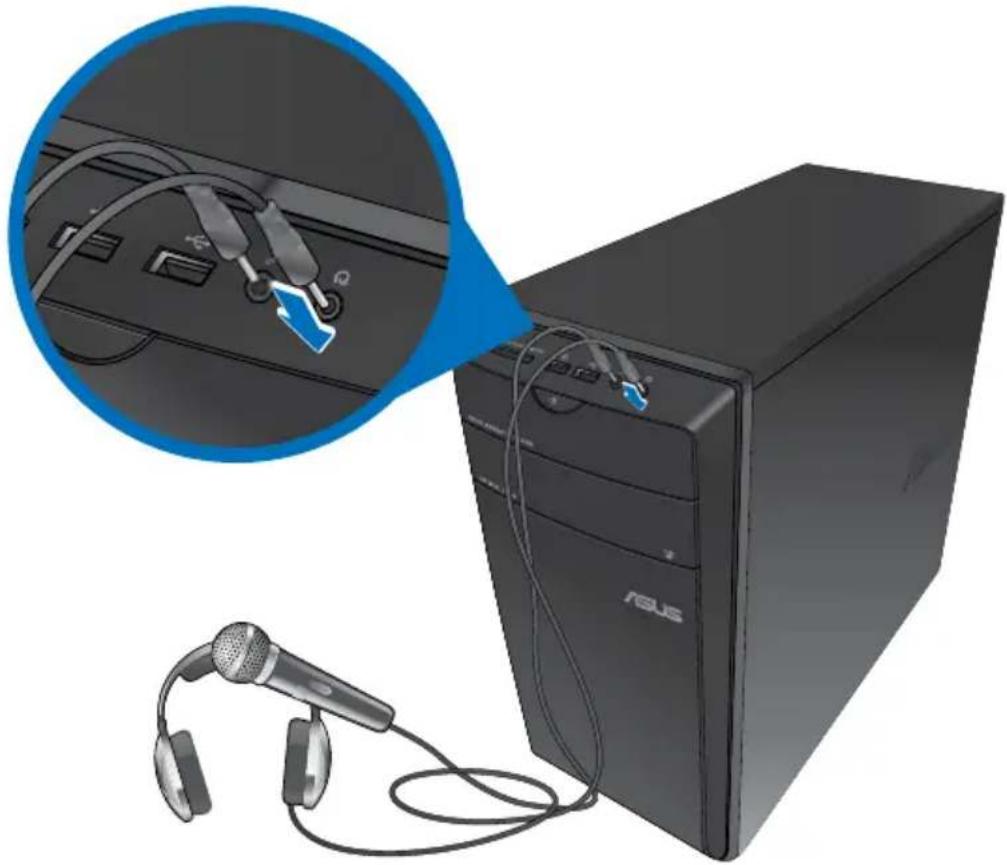

2. Mikrofonanschluss. Dieser Anschluss verbindet mit einem Mikrofon.

3. Kopfhöreranschluss. Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern.

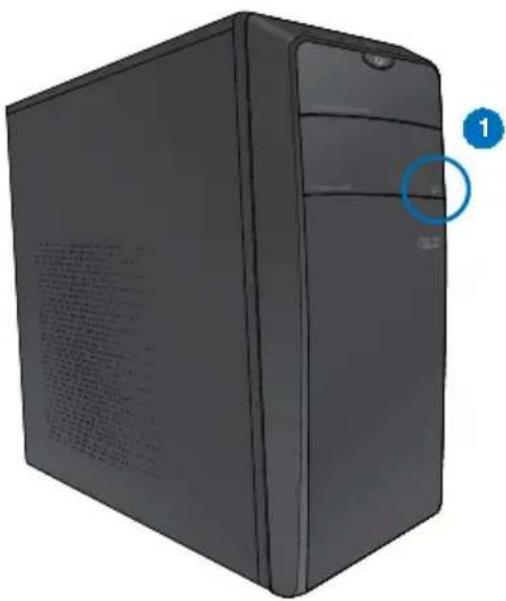

4. Auswurftaste für optisches Laufwerk. Drücken Sie diese Taste, um das Laufwerk zu

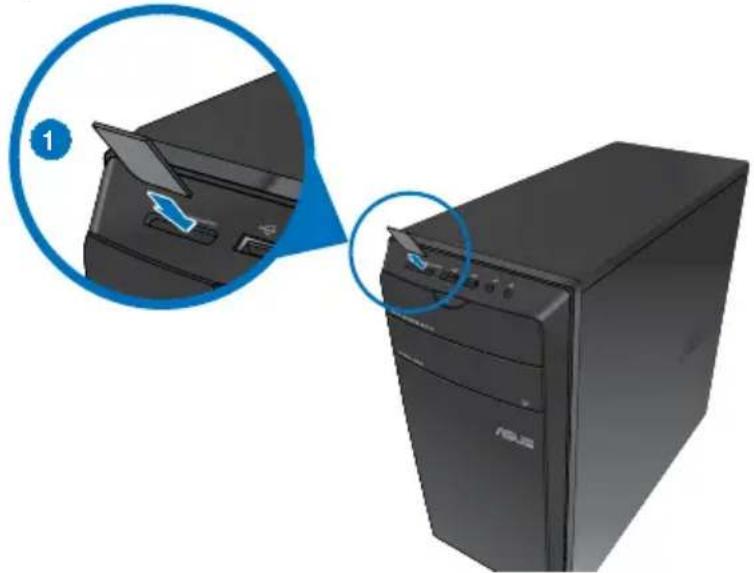

öffnen. 5. Secure Digital™- / MultiMediaCard-Kartensteckplatz.Secure Digital™- / MultiMediaCard-Kartensteckplatz. Führen Sie eine Secure Digital™-Karte / MultiMediaCard-Karte in diesen Steckplatz ein. Memory Stick™- / Memory Stick Pro™-Kartensteckplatz. Führen Sie eine Memory Stick™- / Memory Stick Pro™-Karte in diesen Steckplatz ein. Extreme Digital-Kartensteckplatz. Führen Sie eine Extreme Digital-Karte in diesen Steckplatz ein.

6. Einschalttaste. Drücken Sie diese Taste, um Ihren Computer einzuschalten.

7. Fach für Optisches Laufwerk. In diesem Laufwerksfach bendet sich ein optisches

1. Spannungswähler.Spannungswähler. Mit diesem Wähler können Sie die richtige Eingangsspannung

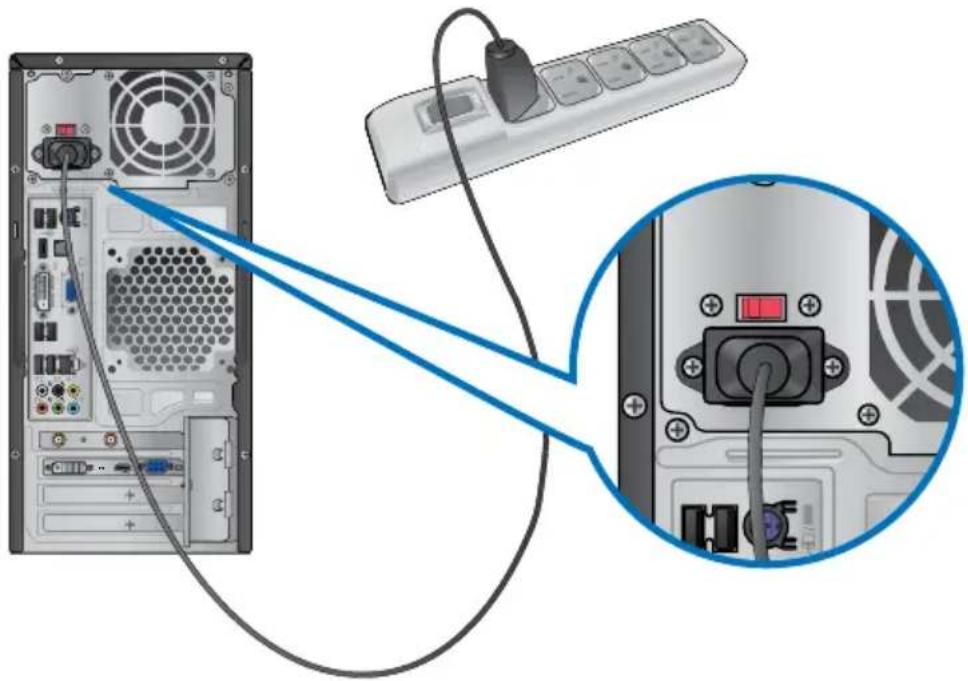

2. Stromanschluss. Verbinden Sie das Netzkabel mit diesem Anschluss.

3. Lüftungsöffnungen. Diese Öffnungen dienen der Luftzirkulation.

Blockieren Sie NICHT die Lüftungsöffnungen im Gehäuse. Stellen Sie immer adäquate Ventilation für Ihren Computer bereit.

4. PS/2 Kombianschluss für Tastatur/Maus (lila/grün). Dieser Anschluss ist für eine

PS/2 Tastatur oder Maus.

5. USB 2.0-Anschlüsse. Diese Universal Serial Bus 2.0 (USB 2.0)-Anschlüsse nehmen

USB 2.0-Geräte wie Maus, Drucker, Scanner, Kamera, PDA und andere Geräte auf.

6. Optischer S/PDIF-Ausgang. Dieser Anschluss verbindet über ein optisches S/PDIF-

Kabel mit externen Audiogeräten.

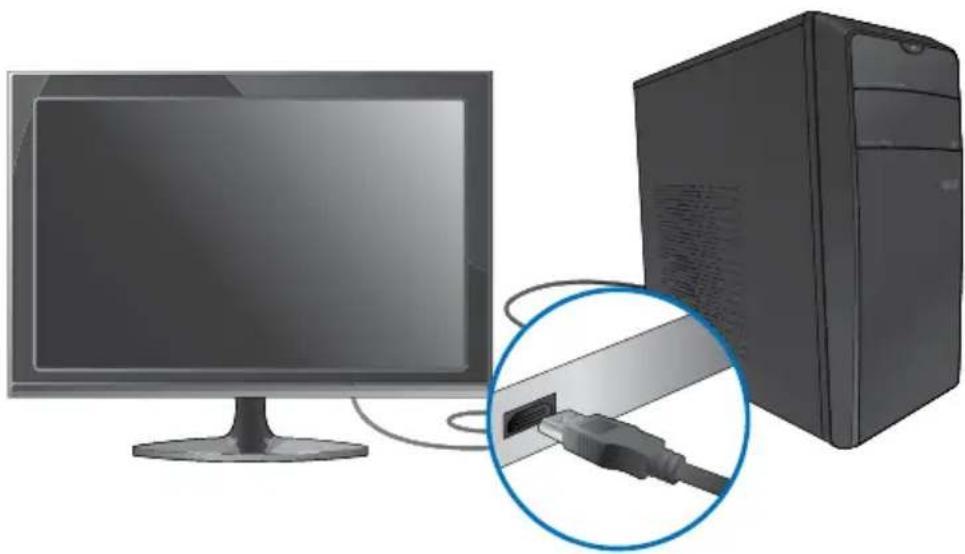

7. HDMI-Anschluss. Dies ist High-Denition Multimedia Interface (HDMI)-Anschluss

und ist kompatibel mit HDCP, um die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten zu ermöglichen.

8. DVI-D-Anschluss. Dieser Anschluss nimmt DVI-D-kompatible Geräte auf und ist

HDCP-konform. Dies ermöglicht die Wiedergabe von HD DVDs, Blu-Ray Disks und anderen geschützten Inhalten.

9. VGA-Anschluss. Dieser Anschluss ist für einen VGA-Monitor oder andere VGA-

kompatible Geräte vorgesehen.

10. USB 2.0-Anschlüsse. Diese Universal Serial Bus 2.0 (USB 2.0)-Anschlüsse nehmen

USB 2.0-Geräte wie Maus, Drucker, Kamera, PDA und andere Geräte auf.

11. USB 2.0-Anschlüsse. Diese Universal Serial Bus 2.0 (USB 2.0)-Anschlüsse nehmen

USB 2.0-Geräte wie Maus, Drucker, Kamera, PDA und andere Geräte auf.

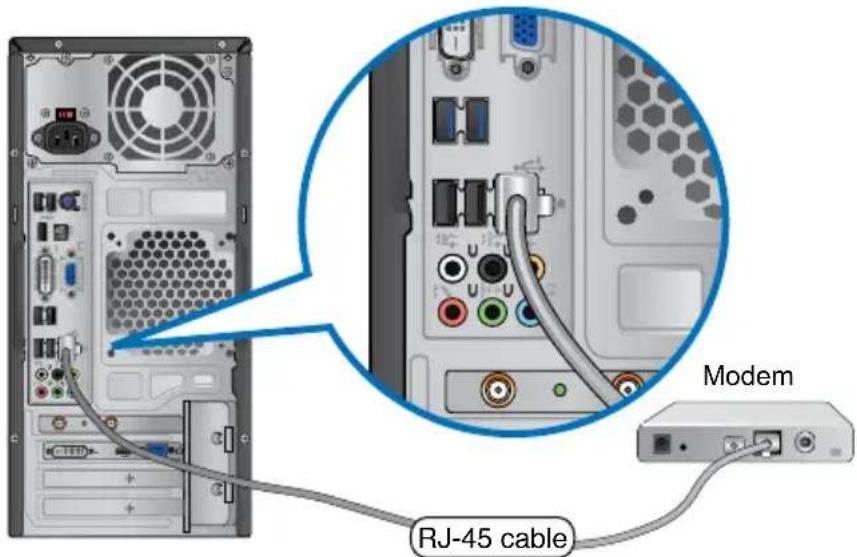

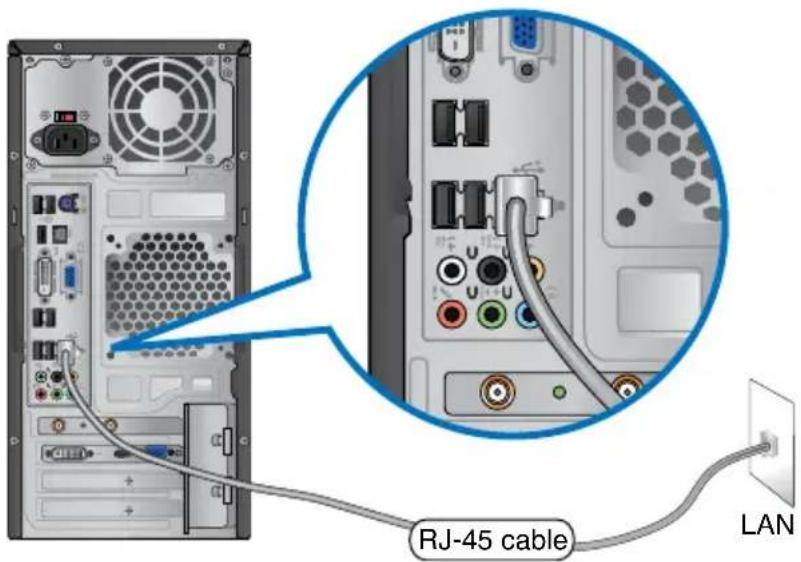

12. LAN (RJ-45)-Anschluss. Dieser Anschluss ermöglicht Gigabit-Verbindungen zu einem

Local Area Network (LAN) mittels eines Netzwerk-Hub. LED-Anzeigen am LAN-Anschluss Aktivitäts-/Verbindungs- LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung AUS Nicht verbunden AUS 10Mbps-Verbindung ORANGE Verbunden ORANGE 100Mbps-Verbindung BLINKEND Datenaktivität GRÜN 1Gbps-Verbindung LAN- Anschluss SPEED LED ACT/LINK LED80 Kapitel 1: Erste Schritte Deutsch Deutsch Deutsch Deutsch

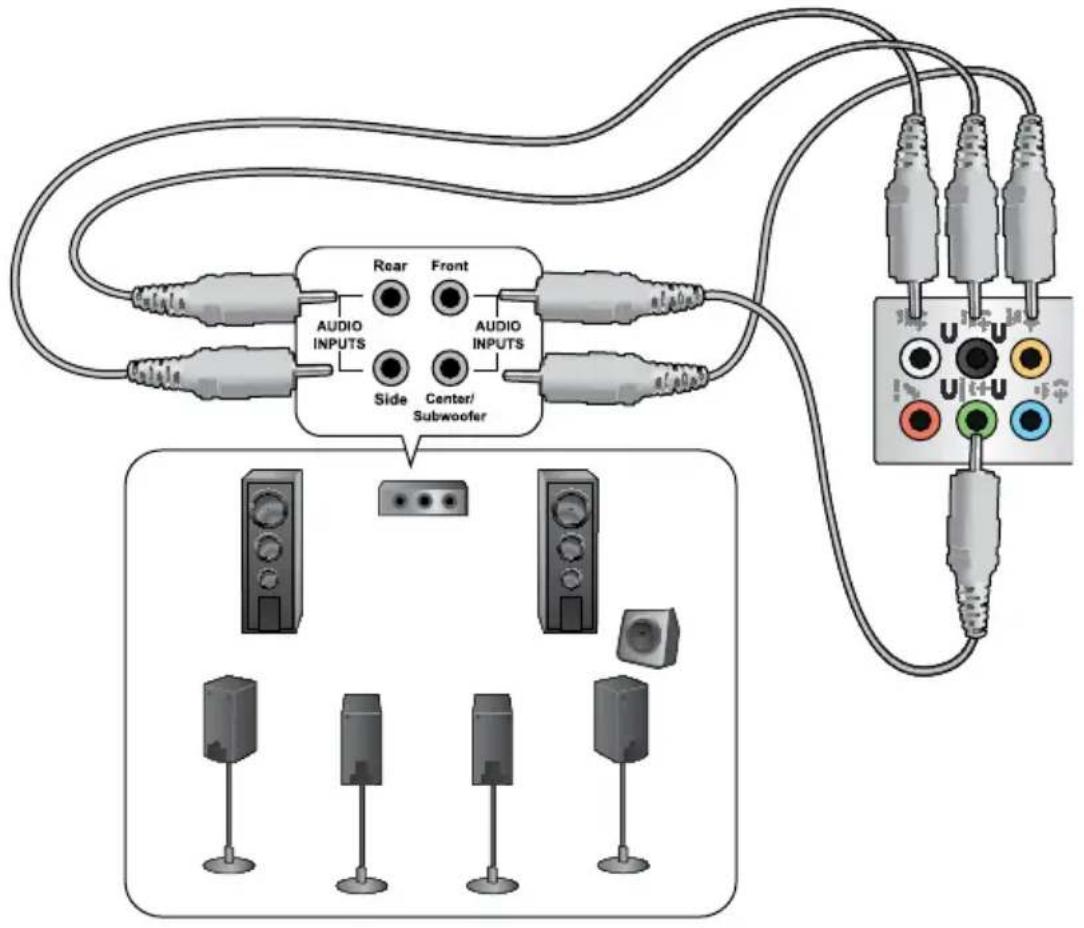

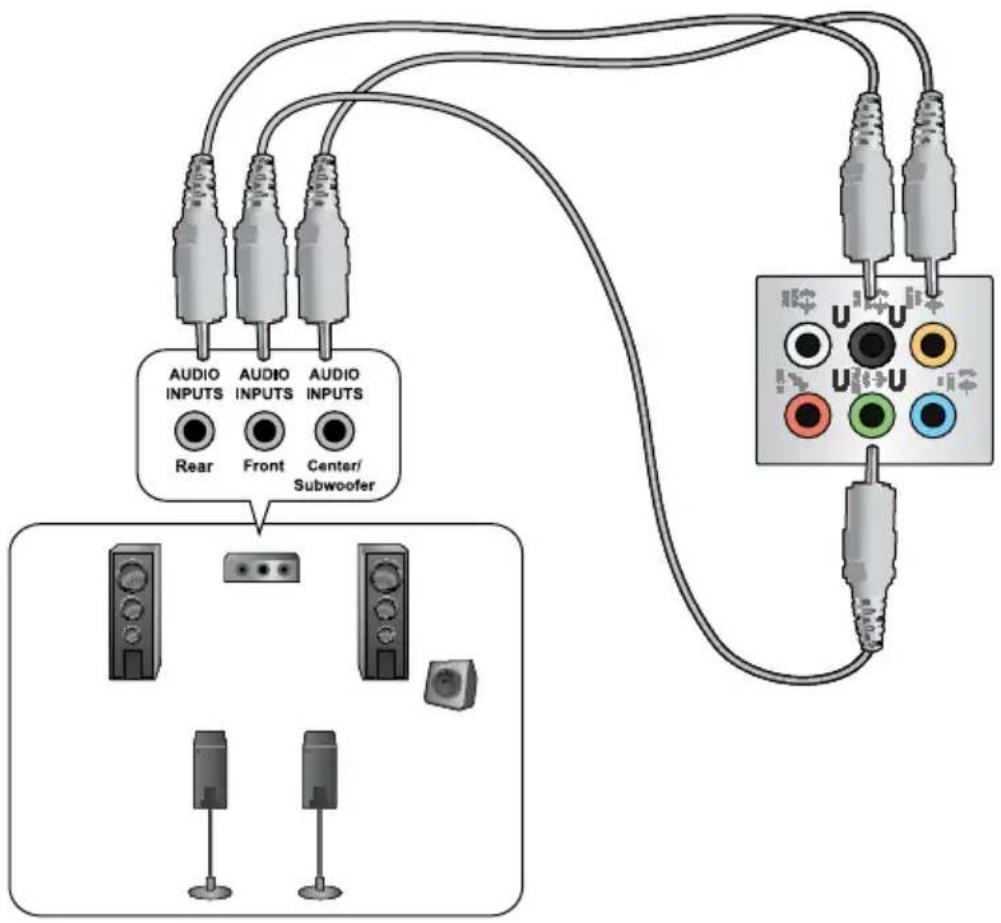

12. Hinterer Lautsprecherausgang (schwarz). Dieser Anschluss verbindet in einer 4-

Kanal-, 6-Kanal- oder 8-Kanal-Audiokonguration mit den hinteren Lautsprechern.

14. Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal-

Audiokonguration mit den Seitenlautsprechern.

15. Mikrofonanschluss (rosa). Dieser Anschluss verbindet mit einem Mikrofon.

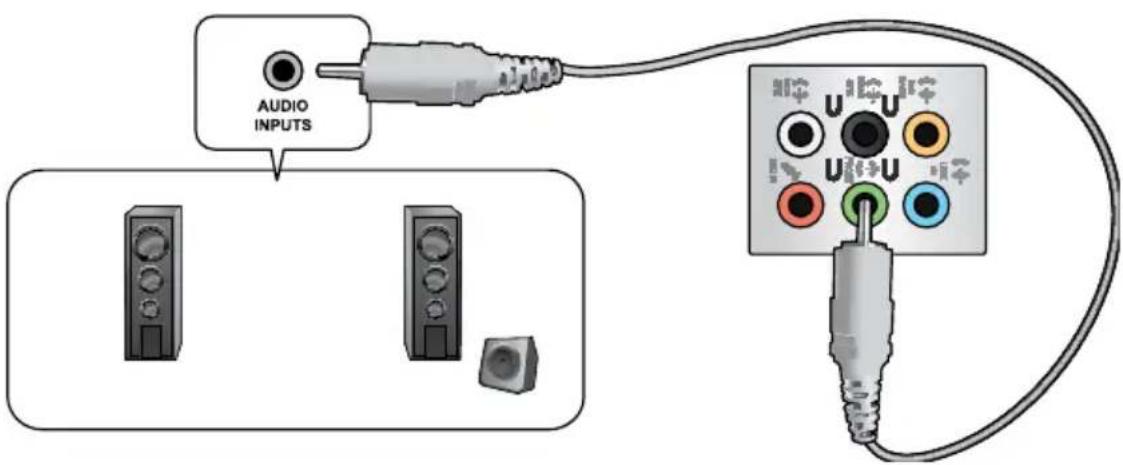

16. Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder

Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkongurationen wird dieser Anschluss zum Frontlautsprecherausgang.

17. Mitte/Subwoofer-Anschluss (orange). Dieser Anschluss verbindet mit den Mitte-/

Subwoofer-Lautsprechern.

18. Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Tonband-, CD- oder

DVD-Playern und anderen Audiogeräten.

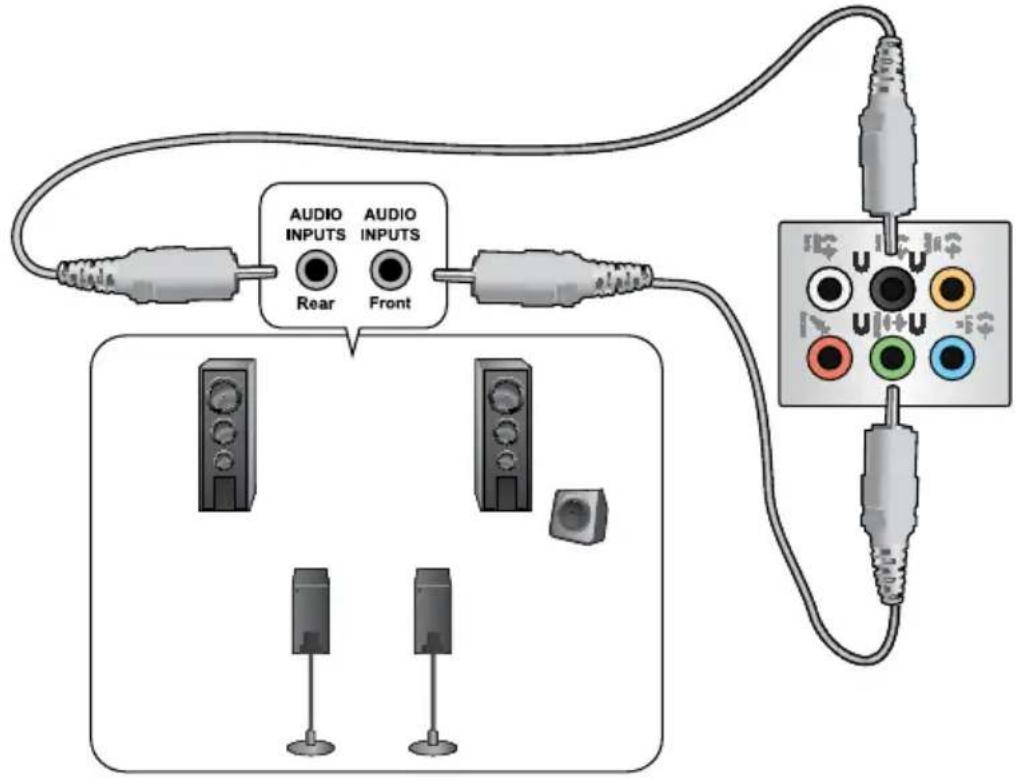

Anschlüsse Kopfhörer 2-Kanal 4-Kanal 6-Kanal 8-Kanal Hellblau Line In Line In Line In Line In Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Hinterer Lautsprecher Hinterer Lautsprecher Hinterer Lautsprecher Grau – – – Seitenlautsprecher Die Funktionen der Audioausgänge in 2, 4, 6 oder 8-Kanalkongurationen entnehmen Sie bitte der folgenden Audio-Kongurationstabelle. 19. ASUS WLAN-Karte (nur an bestimmten Modellen).ASUS WLAN-Karte (nur an bestimmten Modellen). Mit dieser optionalen WLAN- Karte kann Ihr Computer sich mit einem Drahtlosnetzwerk verbinden. Die Anzeigeausgänge dieser optionalen ASUS-Grakkarte variieren je nach Modell.

21. Blenden für Erweiterungssteckplätze. Entfernen Sie die Blende beim installieren

einer Erweiterungskarte.Deutsch Deutsch ASUS CM1730 81 Deutsch Deutsch Einrichten.Ihres.Computers Dieser Abschnitt führt Sie durch das Anschließen üblicher Hardware-Geräte wie einen externen Monitor, Tastatur, Maus und Stromkabel an Ihren Computer. Anschließen.eines.externen.Monitors

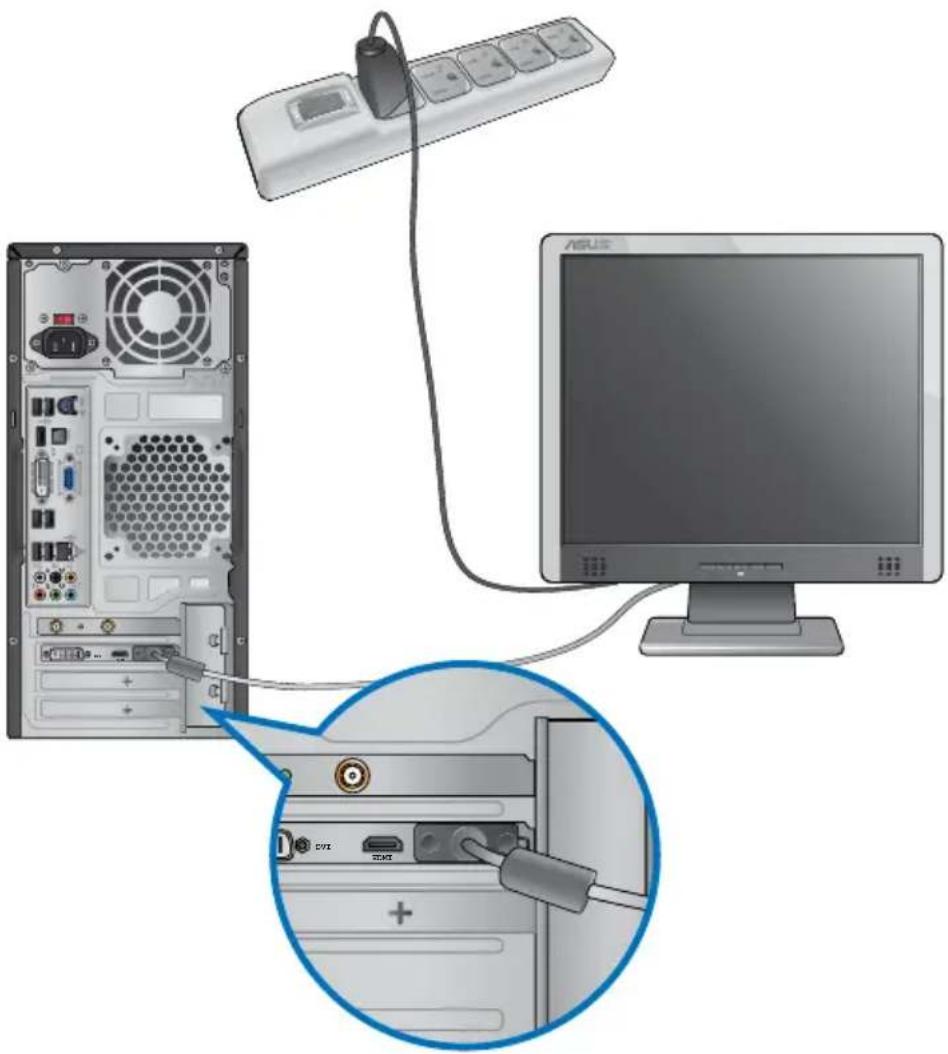

Verbinden Sie den Monitor mit dem Anzeigeausgang der aufgesetzten ASUS Grakkarte.

1. Verbinden Sie einen Monitor mit dem Anzeigeausgang der ASUS-Grakkarte.

2. Schließen Sie den Monitor an die Stromversorgung an.

Die Anzeigeausgänge der ASUS Grakkarten können sich je nach Modell unterscheiden. DVI HDMI DVI HDMI82 Kapitel 1: Erste Schritte Deutsch Deutsch Deutsch Deutsch erwenden.der.integrierten.Anzeigeanschlüsse Schließen Sie den Monitor an den integrierten Anzeigeanschluss an. So.verbinden.Sie.einen.externen.Monitor.mithilfe.der.integrierten.Anzeigeanschlüsse:

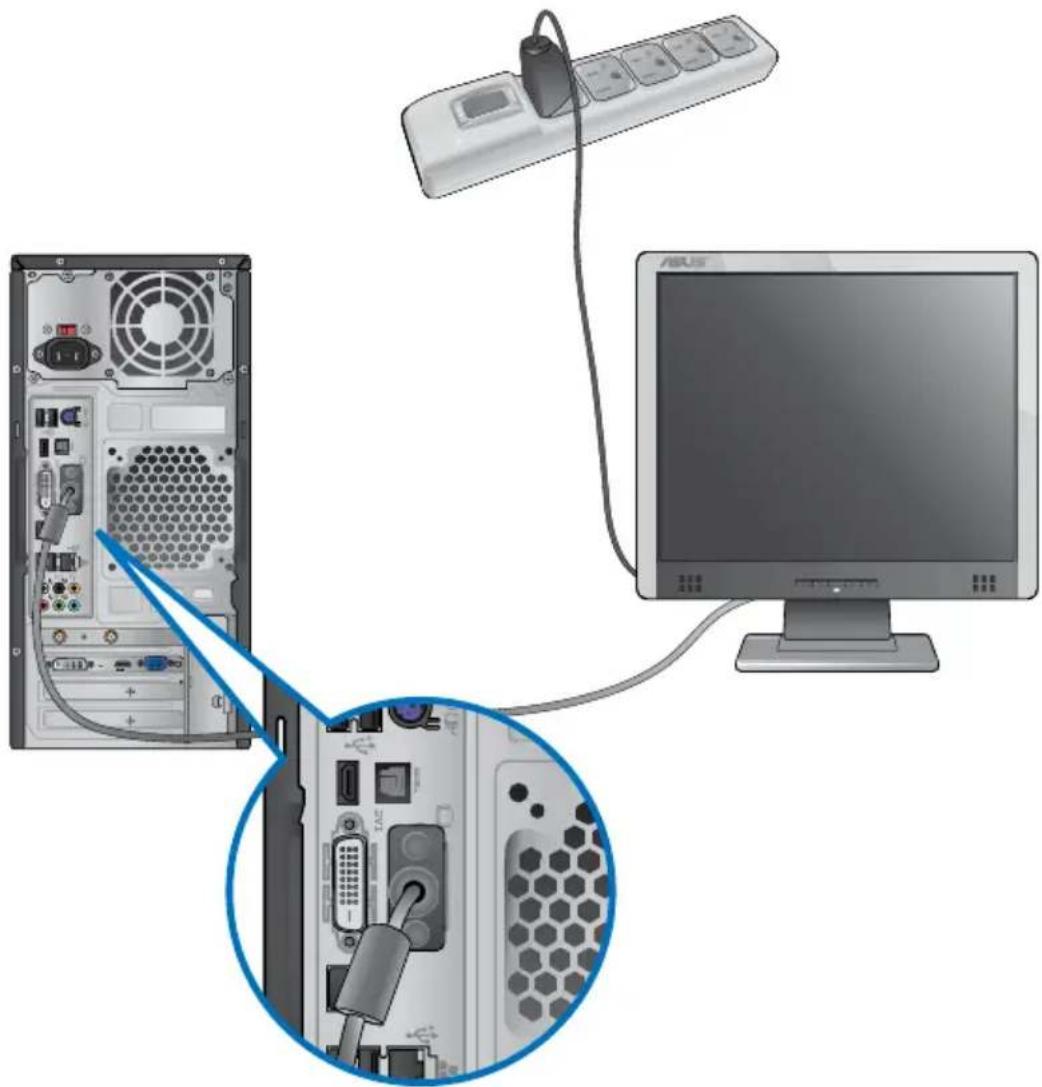

1. Verbinden Sie ein VGA-Monitor mit dem VGA-Anschluss oder ein DVI-D-Monitor

mit dem DVI-D-Anschluss oder ein HDMI-Monitor mit dem HDMI-Anschluss auf der Rückseite Ihres Computers.

2. Schließen Sie den Monitor an die Stromversorgung an.

• Falls Ihr Computer mit einer ASUS-Grakkarte ausgestattet wurde, ist die Grakkarte in BIOS als primäres Anzeigegerät eingestellt. Verbinden Sie den Monitor deshalb mit dem Anzeigeausgang der ASUS-Grakkarte.

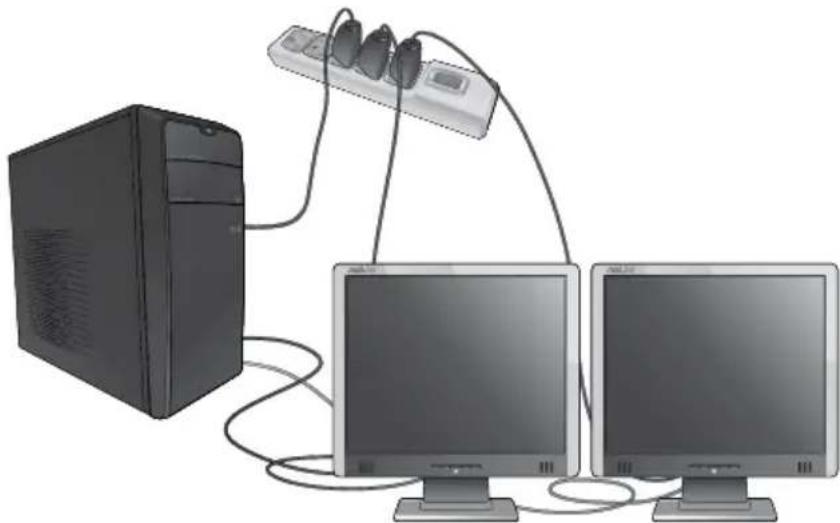

• Um mehrere externe Monitore mit dem Computer zu verbinden, beziehen Sie sich auf den Abschnitt Anschließen.von.mehreren.externen.Anzeigegeräten in Kapitel 3 dieses Benutzerhandbuchs. DVI HDMIDeutsch Deutsch ASUS CM1730 83 Deutsch Deutsch Anschließen.einer.USB-Tastatur.und.USB-Maus Verbinden Sie eine USB-Tastatur und USB-Maus mit den USB-Anschlüssen auf der Rücktafel (Rückseite) Ihres Computers. Anschließen.des.Netzkabels Verbinden Sie ein Ende des Netzkabels mit dem Stromanschluss auf der Rücktafel (Rückseite) Ihres Computers und das andere Ende mit der Steckdose. DVI HDMI DVI HDMI84 Kapitel 1: Erste Schritte Deutsch Deutsch Ein-/Ausschalten Ihres Computers. Dieser Abschnitt beschreibt, wie Sie den Computer nach dem Einrichten Ein-/Ausschalten können. Computer einschalten So schalten Sie den Computer ein:

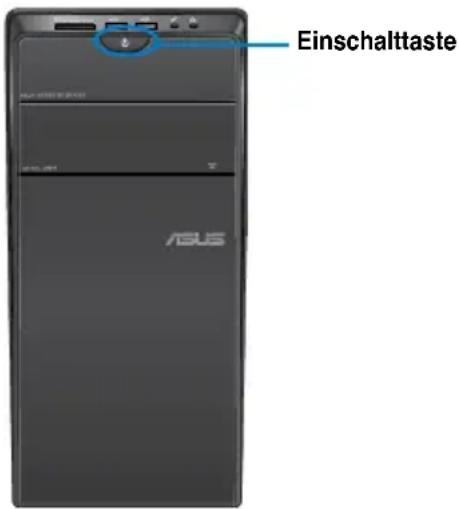

1. Schalten Sie den Stromschalter ein.

2. Schalten Sie den Monitor ein.

3. Drücken Sie die Einschalttaste Ihres Computers.

Computer ausschalten So schalten Sie den Computer aus:

1. Schließen Sie alle laufenden Anwendungen.

2. Klicken Sie im Windows

3. Klicken Sie auf (Herunterfahren), um das Betriebssystem

4. Warten Sie, bis das Betriebssystem automatisch hochlädt.

EinschalttasteDeutsch Deutsch ASUS CM1730 85 Kapitel 2 Verwenden von Windows

Das erste Starten Beim ersten Start Ihres Computers erscheint eine Abfolge von Fenstern, um Sie durch die Konguration der Grundeinstellungen Ihres Windows Windows 7 Betriebssystems zu führen.So führen Sie den Erststart aus:1. Schalten Sie den Computer ein. Warten Sie einige Minuten, bis das Fenster Windows einrichten (Set Up Windows) erscheint.2. Wählen Sie in der Dropdownliste Ihre Sprache. Klicken Sie auf Weiter (Next).

3. Wählen Sie aus der Dropdownliste Ihr Land (Country) oder Region, Zeit (Time) und

Währung (Currency) sowie Tastatur-Layout (Keyboard Layout). Klicken Sie auf Next (Weiter).

4. Geben Sie einmalige Namen für Benutzername (user name) und Computername

(Computer name) ein. Klicken Sie auf Weiter (Next).5. Geben sie die benötigten Informationen ein, um Ihr Kennwort einzurichten, und klicken Sie auf Weiter (Next). Sie können auch auf Weiter (Next) klicken und diesen Schritt ohne ein Kennwort einzugeben zu überspringen.6. Lesen Sie sorgfältig die Lizenzbedingungen (License terms). Wählen Sie Ich akzeptiere die Lizenzbedingungen (I accept the license terms) und klicken Sie auf Weiter (Next).7. Wählen Sie zwischen Empfohlene Einstellungen verwenden (Use recommended settings) oder Nur wichtige Updates installieren (Install important updates only), um Sicherheitseinstellungen Ihres Computers einzustellen. Um diesen Schritt zu überspringen, wählen Sie Später nachfragen (Ask me later).8. Überprüfen Sie die Zeit- und Datumseinstellungen. Klicken Sie auf Weiter (Next). Das System ladet die neuen Einstellungen und startet erneut. Sie können jetzt mit der Verwendung Ihres Computers beginnen.Falls Sie später einen Benutzernamen oder Kennwort einrichten möchten, beziehen Sie sich auf den Abschnitt Benutzerkonto und Kennwort einrichten in diesem Kapitel.86 Kapitel 2: Verwenden von Windows

7 Desktop verwenden Klicken Sie auf das Startsymbol > Hilfe und Support (Help and Support), um weitere Informationen über Windows 7 zu erhalten. Das Startmenü verwenden Das Startmenü ermöglicht Ihnen den Zugang zu Programmen, Anwendungen und anderen nützlichen Elementen auf Ihrem Computer. Ebenso bietet es Ihnen weitere Informationen über Windows 7 durch die Funktionen von Hilfe und Support (Help and Support). Elemente im Startmenü ausführen So führen Sie Elemente im Startmenü aus:

1. Klicken Sie in der Windows

-Taskleiste auf das Startsymbol .

2. Wählen Sie im Startmenü das Element, welches Sie ausführen möchten.

Sie können Programme, die Sie dauerhaft im Startmenü anzeigen möchten, an das Startmenü anheften. Für weitere Details beziehen Sie sich auf den Abschnitt Programme an Startmenü oder Taskleiste anheften in diesem Kapitel. Das Element Getting Started verwenden Das im Startmenü aufgelistete Element Erste Schritte (Getting Started) enthält Informationen über allgemeine Aufgaben wie das Personalisieren von Windows

, Hinzufügen neuer Benutzer und Dateitransfer, um Sie mit der Benutzeroberäche von Windows

vertraut zu machen. So verwenden Sie das Element Erste Schritte:

1. Klicken Sie in der Windows

-Taskleiste auf das Startsymbol , um das Startmenü zu öffnen.

2. Wählen Sie Erste Schritte (Getting Started). Eine Liste möglicher Aufgaben erscheint.

3. Wählen Sie die gewünschte Aufgabe.

Taskleiste verwenden Die Taskleiste ermöglicht das Starten und die Verwaltung der auf Ihrem Computer installierten Programme oder Elemente. Ein Programm aus der Taskleiste starten So starten Sie ein Programm aus der Taskleiste:

• Klicken Sie auf ein Symbol in der Windows

-Taskleiste, um es zu auszuführen. Klicken Sie erneut auf das Symbol, um das Programm auszublenden. Sie können Programme, die Sie dauerhaft anzeigen möchten, an die Taskleiste anheften. Für weitere Details beziehen Sie sich auf den Abschnitt Programme an Startmenü oder Taskleiste anheften in diesem Kapitel.Deutsch Deutsch ASUS CM1730 87 Deutsch Deutsch Elemente an die Sprunglisten anheften Ein Rechtsklick auf ein Symbol in der Taskleiste ladet die Sprungliste (Jumplist), um Ihnen einen Schnellzugang zu Bezugslinks eines Programms oder Elements zu erleichtern. Sie können Elemente wie Webseiten-Favoriten, oft verwendete Ordner oder Laufwerke sowie kürzlich abgespielte Mediendateien an die Sprungliste (Jumplist) anheften. So heften Sie Elemente an die Sprungliste an:

1. Klicken Sie mit der rechten Maustaste ein Symbol in der Taskleiste an.

2. Klicken Sie mit der rechten Maustaste auf das gewünschte Element in der Sprungliste

und wählen Sie An diese Liste anheften (Pin to this list). Elemente von der Sprungliste lösen So lösen Sie Elemente von der Sprungliste:

1. Klicken Sie mit der rechten Maustaste ein Symbol in der Taskleiste an.

2. Klicken Sie mit der rechten Maustaste auf das gewünschte Element in der Sprungliste

und wählen Sie Von dieser Liste lösen (Unpin from this list). Programme an Startmenü oder Taskleiste anheften So heften Sie Programme ans Startmenü oder Taskleiste an:

1. Klicken Sie in der Windows

-Taskleiste auf das Startsymbol , um das Startmenü zu laden.

2. Klicken Sie mit der rechten Maustatste auf das Gewünschte Element.

3. Wählen Sie An Taskleiste anheften (Pin to Taskbar) oder An Startmenü anheften

(Pin to Start menu). Sie können auch das Symbol eines aktuell ausgeführten Programms mit der rechten Maustaste anklicken und Dieses Programm an Taskleiste anheften (Pin this program to taskbar) auswählen. Programme vom Startmenü lösen So lösen Sie Programme vom Startmenü:

1. Klicken Sie in der Windows

-Taskleiste auf das Startsymbol , um das Startmenü zu laden.

2. Klicken Sie mit der rechten Maustaste auf das gewünschte Programm in der Startmenü

und wählen Sie Von dieser Liste lösen (Unpin from this list). Programme von der Taskleiste lösen So lösen Sie Programme von der Taskleiste:

1. Klicken Sie in der Taskleiste das gewünschte Programm mit der rechten Maustaste an

und wählen Sie Dieses Programm von der Taskleiste lösen (Unpin this program from taskbar).88 Kapitel 2: Verwenden von Windows

Deutsch Deutsch Deutsch Deutsch Infobereich verwenden In der Standardeinstellung sind folgende Symbole im Infobereich aufgelistet: Benachrichtigung für WartungscenterHier können Sie durch das Anklicken dieses Symbols Warnnachrichten/Benachrichtigungen anzeigen und das Windows -Wartungscenter laden.NetzwerkverbindungDieses Symbol zeigt den Verbindungsstatus und Signalstärke der Kabel- oder Drahtlos-Netzwerkverbindung.LautstärkeZur Einstellung der Lautstärke klicken Sie auf dieses Symbol. Warnnachricht anzeigen So zeigen Sie eine Warnnachricht an:

• Klicken Sie auf das Benachrichtigungssymbol und dann auf die Nachricht, um diese anzuzeigen. Für weitere Details beziehen Sie sich auf den Abschnitt Windows -Wartungscenter verwenden in diesem Kapitel. Symbole und Benachrichtigungen anpassen Sie können die Symbole und Benachrichtungen in der Taskleiste oder im Infobereich wahlweise ein- oder ausblenden. So passen Sie Symbole und Benachrichtungen an:

1. Klicken Sie im Infobreich auf das Pfeilsymbol .

2. Klicken Sie auf Anpassen (Customize).

3. Wählen Sie in der Dropdownliste die gewünschte Verhaltensweise von Symbolen oder

Elementen, die Sie anpassen möchten. Ihre Dateien und Ordner verwalten Windows

Explorer verwenden Mit Windows

Explorer können Sie Ihre Dateien und Ordner ansehen, verwalten und organisieren. Windows

Explorer öffnen So öffnen Sie den Windows Explorer:

1. Klicken Sie in der Windows

-Taskleiste auf das Startsymbol , um das Startmenü zu laden.

2. Klicken Sie auf Computer, um den Windows Explorer zu öffnen.Deutsch

Deutsch ASUS CM1730 89 Deutsch Deutsch Dateien und Ordner durchsuchen So durchsuchen Sie Dateien und Ordner:

1. Öffnen sie Windows Explorer.

2. Suchen Sie im Navigations- oder Ansichtsbereich nach dem Ort Ihrer Daten.

3. Klicken Sie in der Breadcrumb-Leiste auf den Pfeil, um den Inhalt eines Laufwerks

oder Ordners anzuzeigen. Datei-/Ordneransicht anpassen So passen Sie die Datei-/Ordneransicht an:

1. Öffnen Sie Windows Explorer.

2. Wählen Sie im Navigationsbereich den Ort Ihrer Daten.

3. Klicken Sie in der Symbolleiste auf das Symbol Ansicht .

4. Bewegen Sie den Auswahlregler im Ansichtsmenü, um die Ansicht der Datei oder des

Ordners anzupassen. Sie können auch mit der rechten Maustaste den Ansichtsbereich irgendwo anklicken, Ansicht (View) wählen und die gewünschte Ansichtsart bestimmen. Dateien ordnen So ordnen Sie Dateien:

1. Öffnen Sie Windows Explorer.

2. Klicken Sie im Feld Anordnen (Arrange by), um die Dropdownliste anzuzeigen.

3. Wählen Sie die gewünschte Anordnungsart.

Dateien sortieren So sortieren Sie Dateien:

1. Öffnen Sie Windows Explorer.

2. Rechtsklicken Sie irgendwo im Ansichtsbereich.

3. Wählen Sie im erschienenen Kontextmenü Sortieren (Sort by) und dann die von

Ihnen gewünschte Sortierungsmethode. Dateien gruppieren So gruppieren Sie Dateien:

1. Öffnen Sie Windows Explorer.

2. Rechtsklicken Sie irgendwo im Ansichtsbereich.

3. Wählen Sie im erschienenen Kontextmenü Gruppieren (Group by) und dann die von

Ihnen gewünschte Gruppierungsmethode.90 Kapitel 2: Verwenden von Windows

Deutsch Deutsch Deutsch Deutsch Neuen Ordner hinzufügen So fügen Sie einen neuen Ordner hinzu:

1. Öffnen Sie Windows Explorer.

2. Klicken in der Taskleiste auf Neuer Ordner (New folder).

3. Wählen Sie einen Namen für den neuen Ordner.

Sie können auch den Ansichtsbereich mit der rechten Maustaste anklicken und Neu (New) > Ordner (Folder) wählen. Dateien sichern Ein Backup erstellen So erstellen Sie ein Backup:

1. Klicken Sie auf > Alle Programme (All Programs) > Wartung (Maintenance) >

Sichern und wiederherstellen (Backup and Restore).

2. Klicken Sie auf Sicherung einrichten (Set up backup). Klicken Sie auf Weiter (Next).

3. Wählen Sie einen Zielort für Ihren Backup. Klicken Sie auf Weiter (Next).

4. Wählen Sie entweder Auswahl durch Windows (empfohlen) (Let Windows choose

(recommended)) oder Auswahl durch Benutzer (Let me choose) für Ihren Backup. System wiederherstellen Die Funktion Windows

-Systemwiederherstellung legt einen Wiederherstellungspunkt an, in dem die Systemeinstellungen des Computers an einem Zeitpunkt/Datum gespeichert werden. Dies erlaubt Ihnen die Wiederherstellung oder das Rückgängigmachen von Änderungen Ihres Computersystems, ohne dass Ihre persönlichen Daten betroffen werden. So stellen Sie das System wieder her:

1. Schließen Sie alle laufenden Anwendungen.

2. Klicken Sie auf > Alle Programme (All Programs) > Zubehör (Accessories) >

Systemprogramme (System Tools) > Systemwiederherstellung (System Restore).

3. Folgen Sie den Bildschirmanweisungen, um den Vorgang abzuschließen.

Falls Sie Auswahl durch Windows auswählen, wird Windows keine Programme, FAT-formatierte Dateien, Papierkorbdateien oder Temporäre Dateien von 1GB oder mehr sichern.

5. Folgen Sie den Bildschirmanweisungen, um den Vorgang abzuschließen.Deutsch

Deutsch ASUS CM1730 91 Deutsch Deutsch Computer schützen Windows

7-Wartungscenter hilft Ihnen bei Warnnachrichten und bietet Sicherheits- informationen, Informationen zur Systemwartung sowie die Möglichkeit einer automatischen Problembehandlung und Behebung häug auftretender Computerprobleme. Sie könne die Benachrichtungen selbst anpassen. Für weitere Details beziehen Sie sich auf den vorherigen Abschnitt Symbole und Benachrichtigungen anpassen in diesem Kapitel. Windows

7-Wartungscenter ausführen So führen Sie Windows

7-Wartungscenter aus:

1. Klicken Sie zum Ausführen des Windows 7-Wartungscenter auf das Symbol im

Infobereich und dann auf Wartungscenter öffnen (Open Action Center).

2. Klicken Sie im Windows 7-Wartungscenter auf die Aufgabe, die Sie ausführen

Update verwenden Windows Update erlaubt Ihnen den Abruf und Installation der neuesten Updates, um die Sicherheit und Leistung Ihres Computers zu verbessern. Windows

Update ausführen So führen Sie Windows

1. Klicken Sie in der Windows

-Taskleiste auf das Startsymbol , um das Startmenü zu laden.

2. Wählen Sie Alle Programme (All Programs) > Windows Update.

3. Klicken Sie im Windows Update-Fenster auf die Aufgabe, die Sie ausführen möchten.

Benutzerkonto und Kennwort erstellen Sie können für andere Personen, mit Zugriff auf Ihren Computer, weitere Benutzerkonten sowie Kennwörter erstellen. Ein Benutzerkonto erstellen So können sie ein Benutzerkonto erstellen:

1. Klicken Sie in der Windows

-Taskleiste auf > Erste Schritte (Getting Started) > Neue Benutzer hinzufügen (Add new users).

2. Wählen Sie Anderes Konto verwalten (Manage another account).

3. Wählen Sie Neues Konto erstellen (Create a new account).

4. Geben Sie den neuen Benutzernamen ein.

5. Wählen Sie den Benutzertyp, entweder Standardbenutzer (Standard user) oder

6. Zum Fertigstellen klicken Sie auf Konto erstellen (Create Account).92 Kapitel 2: Verwenden von Windows

Deutsch Deutsch Benutzerkennwort erstellen So erstellen Sie ein Benutzerkennwort:

1. Wählen Sie den Benutzer, für den Sie ein Kennwort erstellen möchten.

2. Wählen Sie Kennwort erstellen (Create a password).

3. Geben Sie ein Kennwort ein und bestätigen Sie es. Geben Sie ein Kennworthinweis

4. Zum Fertigstellen klicken Sie auf Kennwort erstellen (Create password).

Antivirus-Software aktivieren Trend Micro Internet Security ist eine auf Ihren Computer vorinstallierte Antivirus-Software. Nach der Aktivierung können Sie es 60 Tage lang Probenutzen und eine lizenzierte Version erwerben, nachdem die Probezeit abgelaufen ist. So aktivieren Sie Trend Micro Internet Security:

1. Führen Sie die Anwendung Trend Micro Internet Security aus.

2. Lesen Sie sorgfältig die Lizenzbedingungen (License terms). Klicken Sie auf

Zustimmen & Aktivieren (Agree & Activate).

3. Geben Sie Ihre E-Mail-Adresse und Ihren Standort ein. Klicken Sie auf Weiter (Next).

4. Klicken Sie auf Fertigstellen (Finish), um die Aktivierung abzuschließen.

Hilfe und Support Windows

Hilfe und Support bietet Ihnen Anleitungen und Antworten für die Verwendung der Anwendungen auf der Windows

Hilfe und Support zu laden, klicken Sie auf > Hilfe und Support (Help and Support). Stellen Sie sicher, dass Sie mit dem Internet verbunden sind, um die aktuellste Windows

Onlinehilfe abrufen zu können.Deutsch Deutsch ASUS CM1730 93 Kapitel 3 Anschließen von Geräten an Ihren Computer VorderseiteRückseite Anschließen eines USB-Datenträgers Dieser Desktop PC enthält USB 2.0/1.1-Anschlüsse auf der Vorder- sowie Rückseite. Die USB-Anschlüsse ermöglichen Ihnen das Anschließen von USB-Geräten wie z.B. USB- Datenträger. So schließen Sie einen USB-Datenträger an:

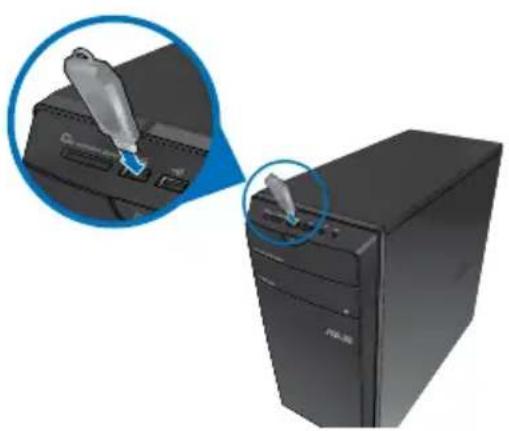

• Stecken Sie den USB-Datenträger in Ihren Computer ein. So entfernen Sie einen USB-Datenträger:

1. Klicken Sie im Windows-Infobereich Ihres Computers

auf und dann auf USB2.0-Flahslaufwerk auswerfen (Eject USB2.0 FlashDisk). Der Name variiert je nach USB-Datenträgermodell.

2. Wenn die Nachricht Hardware kann jetzt

entfernt werden (Safe to Remove Hardware) eingeblendet wird, entfernen Sie den USB- Datenträger von Ihrem Computer. Entfernen Sie einen USB-Datenträger NICHT während eines laufenden Datentransfers. Dies kann zu Datenverlust führen und den USB-Datenträger beschädigen. DVI HDMI94 Kapitel 3: Anschließen von Geräten an Ihren Computer Deutsch Deutsch Deutsch Deutsch Anschließen.von.Mikrofon.und.Lautsprechern Dieser Desktop PC enthält Mikrofon- und Lautsprecheranschlüsse auf der Vorder- sowie Rückseite. Die auf der Rückseite gelegenen Audio E/A-Anschlüsse ermöglichen Ihnen den Anschluss von 2-Kanal, 4-Kanal, 6-Kanal, and 8-Kanal Stereolautsprechern. Anschluss.von.Kopfhörern.und.Mikrofon Anschluss.von.2-Kanal.LautsprechernDeutsch Deutsch ASUS CM1730 95 Deutsch Deutsch Anschluss.von.4-Kanal.Lautsprechern Anschluss.von.6-Kanal.Lautsprechern96 Kapitel 3: Anschließen von Geräten an Ihren Computer Deutsch Deutsch Deutsch Deutsch Anschluss.von.8-Kanal.LautsprechernDeutsch Deutsch ASUS CM1730 97 Deutsch Deutsch Anschließen.von.mehreren.externen.Anzeigegeräten Ihr Desktop PC enthält VGA-, HDMI- und DVI-Anschlüsse/Ausgänge und ermöglicht Ihnen das Verbinden von mehreren externen Anzeigegeräten. Einrichten.mehrerer.Anzeigegeräte Wenn Sie mehrere Monitore verwenden, können Sie die Anzeigemodi selbst bestimmen. Sie können einen zusätlichen Monitor als ein Duplikat Ihres Hauptmonitors oder als eine Erweiterung Ihres Windows Desktops verwenden. So.richten.Sie.mehrere.Anzeigegeräte.ein:.

1. Schalten Sie den Computer aus.

2. Verbinden Sie die zwei Monitore mit Ihrem Computer sowie die Netzteile mit den

Monitoren. Beziehen Sie sich auf den Abschnitt Einrichten.Ihres.Computer in Kapitel 1 für Details zum Verbinden eines Monitors mit Ihrem Computer. Wenn eine Grakkarte auf Ihren Computer installiert wurde, verbinden Sie die Anzeigegeräte mit den Anzeigeausgängen der Grakkarte. Bei einigen Grakkarten kann nur der zur Primäranzeige gesetzte Monitor eine Anzeige während des POST lieferen. Die Dual-Anzeige-Funktion funktioniert nur unter Windows.98 Kapitel 3: Anschließen von Geräten an Ihren Computer Deutsch Deutsch Deutsch Deutsch

3. Schalten Sie den Computer ein.

4. Folgen Sei einer nachstehenden Vorgehensweisen, um das Einstellungsfenster

• Klicken Sie auf > Systemsteuerung (Control Panel) > Darstellung und Anpassung (Appearance and Personalization) > Anzeige (Display) > Anzeigeeinstellungen ändern (Change display settings).

• Klicken Sie mit der rechten Maustaste irgendwo im Desktop. Wählen Sie im Kontextmenü Anpassen (Personalize) > Anzeige (Display) > Anzeigeeinstellungen ändern (Change display settings).

5. Wählen Sie in der Dropdownliste Mehrere Anzeigen: (Multiple displays:) den

gewünschten Anzeigemodus.

• Diese Anzeigen duplizieren (Duplicate these displays): Treffen Sie diese Auswahl, um den zusätzlichen Monitor als einen Duplikat Ihres Hauptmonitors zu verwenden.

• Diese Anzeigen erweitern (Extend these displays): Treffen Sie diese Auswahl, um den zusätzlichen Monitor als eine Erweiterung Ihres Hauptmonitors zu verwenden. Dies vergrößert Ihren Desktop.

• Desktop nur auf 1 / 2 anzeigen (Show desktop only on 1 / 2): Treffen Sie diese Auswahl, um den Desktop auf Monitor 1 oder Monitor 2 anzuzeigen.

• Diesen Bildschirm entfernen (Remove this display): Treffen Sie diese Auswahl, um den ausgewählten Monitor zu entfernen.

6. Klicken Sie auf Übernehmen (Apply) oder auf OK und in der Bestätigungsnachricht

dann auf Änderungen beibehalten (Keep Changes).Deutsch Deutsch ASUS CM1730 99 Deutsch Deutsch Anschließen.eines.HDT Verbinden Sie ein High-Denition TV (HDTV) mit dem HDMI-Anschluss Ihres Computers.

• Sie benötigen ein HDMI-Kabel, um ein HDTV mit dem Computer zu verbinden. Das HDMI-Kabel muss separat erworben werden.

• Um die beste Anzeigeleistung zu erhalten, sollte das HDMI-Kabel kürzer als 15 Meter sein.100 Kapitel 3: Anschließen von Geräten an Ihren Computer Deutsch DeutschDeutsch Deutsch ASUS CM1730 101 Kapitel.4 Computer.verwenden Richtige.Sitzhaltung.beim.verwenden.des.Desktop.PCs Beim Verwenden des Desktop PCs ist die Einhaltung der richtigen Sitzhaltung erforderlich, um Verspannungen Ihrer Handgelenke, Hände und anderer Gelenke oder Muskeln zu vermeiden. Dieser Abschnitt bietet Ihnen Tipps zum Vermeiden von physischen Beschwerden und möglichen Verletzungen beim Verwenden und Erfreuen Ihres Desktop PCs. So.können.Sie.die.richtige.Sitzhaltung.sicherstellen:

• Stellen Sie den Computerstuhl so ein, dass Ihre Ellbogen an oder etwas über der Tastatur ruhen, um eine bequeme Tastaturschreibposition zu gewährleisten.

• Stellen Sie die Höhe Ihres Stuhls ein, so dass die Knie etwas unter Ihren Hüften liegen, um die Rückseiten Ihrer Schenkel zu entspannen. Verwenden Sie, falls erforderlich, eine Fussablage, um Ihre Knie anzuheben.

• Stellen Sie die Rücklehne Ihres Stuhls ein, so dass die Unterseite Ihres Rückgrats fest abgestützt und etwas nach hinten gewinkelt wird.

• Sitzen Sie aufrecht, so dass Ihre Knie, Ellbogen und Hüften beim Sitzen vor dem PC in etwa einen 90º-Winkel bilden.

• Stellen Sie den Monitor direkt vor Ihnen auf und passen die Position der Oberseite Ihres Bildschirms so auf Ihre Augenhöhe ein, dass Ihre Augen etwas nach unten blicken.

• Platzieren Sie Ihre Maus nahe der Tastatur und verwenden Sie, falls nötig, eine Handgelenkablage, um den Druck auf Ihre Handgelenke während des Tippens zu senken.

• Verwenden Sie den Desktop PC in einer gutbeleuchteten Umgebung und halten Sie ihn von starken Lichtquellen wie Fenstern und direkten Sonnenlicht fern.

• Legen Sie beim Arbeiten mit dem Desktop PC reguläre Minipausen ein. Augen auf Augenhöhe mit dem Ende des Monitors

-WinkelFussablage102 Kapitel 4: Computer verwenden Deutsch Deutsch Deutsch Deutsch Speicherkartenleser verwenden Digitale Kameras und andere digitale Aufnahmegeräte verwenden Speicherkarten, um digitale Bilder oder Medien zu speichern. Der auf der Vorderseite Ihres Systems integrierte Speicherkartenleser ermöglicht das Lesen und Schreiben von und zu unterschiedlichen Speicherkarten.

3. Wenn abgeschlossen, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol

im Fenster Arbeitsplatz (Computer), klicken Sie auf Auswerfen (Eject), und entfernen Sie dann die Speicherkarte. Entfernen Sie eine Karte niemals während oder sofort nach dem Lesen, Kopieren, Formatieren oder Löschen von Daten auf der Karte, da die Daten eventuell verloren gehen. Um Datenverluste zu vermeiden, verwenden Sie die Funktion Hardware sicher entfernen und Medium auswerfen im Windows Infobereich, bevor Sie die Speicherkarte entfernen. So verwenden Sie eine Speicherkarte:

1. Stecken Sie eine Speicherkarte in den Kartensteckplatz.

2. Wählen Sie im AutoPlay-Fenster ein Programm, um auf die Dateien zuzugreifen.

• Falls AutoPlay auf Ihren Computer NICHT aktiviert ist, klicken Sie in der Taskleiste von Windows

7 auf die Start-Taste, klicken Sie auf Arbeitsplatz (Computer) und doppelklicken Sie das Speicherkartensymbol, um auf die darauf enthaltenen Daten zuzugreifen.

• Jeder Speicherkartenleser hat ein eigenes Laufwerkssymbol, welches im Fenster Arbeitsplatz (Computer) aufgelistet wird.

• Die LED eines Speicherkartenlesers leuchtet auf und blinkt, wenn Daten auf die Speicherkarte geschrieben oder von der Speicherkarte gelesen werden.

• Eine Speicherkarte ist gekerbt und lässt sich nur in eine Richtung einpassen. Stecken Sie die Karte NICHT gewaltsam in einen Steckplatz, um Schäden an der Karte zu vermeiden.

• Sie können Speicherkarten in einen oder in mehrere Steckplätze einstecken und jede voneinander unabhängig verwenden. Verwenden Sie jedoch nur eine Speicherkarte pro Steckplatz. 1Deutsch Deutsch ASUS CM1730 103 Deutsch Deutsch Optisches Laufwerk verwenden Optischen Datenträger einlegen So legen Sie einen optischen Datenträger ein:

1. Drücken Sie beim eingeschalteten System die Auswurftaste, um das Laufwerk zu

2. Legen Sie den Datenträger in das Laufwerk, wobei die bedruckte Seite nach oben

3. Drücken Sie auf das Laufwerksfach, um es zu schließen.

4. Wählen Sie im Fenster AutoPlay ein Programm, um auf die Dateien zuzugreifen.

Optischen Datenträger entfernen So entfernen Sie einen optischen Datenträger:

1. Folgen Sie einer der folgenden Vorgehensweisen, um das Laufwerksfach auszuwerfen:

• Drücken Sie die Auswurfstaste.

• Klicken Sie im Fenster Arbeitsplatz (Computer) mit rechten Maustaste auf das Laufwerkssymbol und wählen Sie Auswerfen (Eject).

2. Entfernen Sie den Datenträger aus dem Laufwerksfach.

Falls AutoPlay auf Ihren Computer NICHT aktiviert ist, klicken Sie in der Taskleiste von Windows

7 auf die Start-Taste, klicken Sie auf Arbeitsplatz (Computer) und doppelklicken Sie das CD/DVD-Laufwerkssymbol, um auf die darauf enthaltenen Daten zuzugreifen.

Multimedia-Tastatur verwenden (nur an bestimmten Modellen) Die Tastatur unterscheidet sich je nach Modell und Land. Die nachfolgende Abbildung ist nur zur Referenz gedacht. ASUS SK-2045-Tastatur Tasten Beschreibung Tasten Beschreibung

<Fn + F7> drücken, um Microsoft

MSN zu starten oder die MSN-Downloadseite zu laden, falls MSN nicht installiert ist.

2. Aktiviert Windows

Flip 3D. 13. <Fn + F8> drücken, um das Windows

Suchfenster zu öffnen.

Verkleinert die Bildgröße in Windows

<Fn + F9> drücken, um die Wiedergabe in Windows

Media Player zu starten oder anzuhalten.

Vergrößert die Bildgröße in Windows

<Fn + F10> drücken, um die Wiedergabe in Windows

Media Player zum vorherigen Titel zu gelangen.

<Fn + F1> drücken, um Microsoft

<Fn + F12> drücken, um in Windows

Media Player zum nächsten Titel zu gelangen.

<Fn + F2> drücken, um Microsoft

18. Systemlautstärke verringern.

<Fn + F3> drücken, um Microsoft

19. Systemlautstärke vergrößern.

<Fn + F4> drücken, um Microsoft

Schaltet die Lautstärke zwischen stumm/an.

<Fn + F5> drücken, um Microsoft

<Fn + F6> drücken, um den Ordner Favorien in Windows

Media Center. Die Sonderfunktionstasten funktionieren nur unter den Windows

Betriebssystemen.Deutsch Deutsch ASUS CM1730 105 Deutsch Deutsch ASUS.Razer.Arctosa-Spieltastatur Tasten Beschreibung

Wiedergabe in Media Player starten oder anhalten.

Den vorherigen Titel in Media Player aufrufen.

Den nächsten Titel in Media Player aufrufen.

5. Systemlautstärke verringern.

6. Systemlautstärke vergrößern.

Schaltet die Lautstärke zwischen stumm/an.

Schaltet zwischen den Tasten F1 ~ F10 zugewiesenen Prolen.

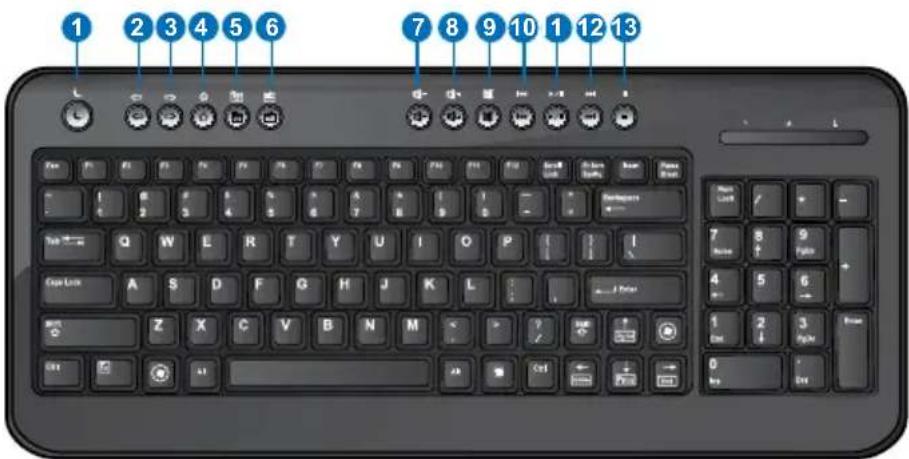

• Die Sonderfunktionstasten funktionieren nur unter den Windows

• Vor der Inbetriebnahme installieren Sie den Tastaturtreiber. Hierzu besuchen Sie die Razer Webseite unter www.razersupport.com und laden Sie die Treiber herunter.

• Die Sonderfunktionstasten können mit Windows

ME / 2000 / XP / Vista / 7- Betriebssystemen ohne Treiberinstallation verwendet werden. Für das Windows

98SE-Betriebssystem besuchen Sie die BTC-Webseite unter www.btc.com.tw, um einen Treiber herunterzuladen.

• Bevor Sie die Tasten mit Internetfunktionen verwenden, sollten Sie Microsoft

Internet Explorer 5.0 oder neuer installieren. Tasten Beschreibung Tasten Beschreibung

Begibt sich in den Energiesparmodus. Drücken Sie eine beliebige Taste, um Ihren Computer aufzuwecken und den vorherigen Betriebszustand herzustellen.

8. Systemlautstärke vergrößern.

Begibt sich zur letzten von Ihnen betrachteten Seite.

Schaltet die Lautstärke zwischen stumm/an.

Begibt sich zur nächsten von Ihnen zuvor betrachteten Seite.

Den vorherigen Titel in Media Player aufrufen.

Ladet die Startseite in Windows

Wiedergabe in Media Player starten oder anhalten.

Den nächsten Titel in Media Player aufrufen.

Startet Ihre Standard E-Mail- Anwendung.

13. Wiedergabe in Media Player stoppen.

7. Systemlautstärke verringern.

Schaltet die Lautstärke zwischen stumm/an.

2. Systemlautstärke verringern.

3. Systemlautstärke vergrößern.

Die Sonderfunktionstasten funktionieren nur unter den Windows

7 / XP-Betriebssystemen.108 Kapitel 4: Computer verwenden Deutsch DeutschDeutsch Deutsch ASUS CM1730 109 Kapitel.5 Einrichten.der.Internetverbindung Über.DSL-/Kabelmodem.verbinden So.verbinden.Sie.via.ein.DSL-/Kabelmodem:1. Richten Sie das DSL-/Kabelmodem ein. Kabelverbindung Für eine Verbindung zwischen Ihrem Computer und DSL-/Kabelmodem oder Lokales Netzwerk (Local Area Network / LAN) verwenden Sie ein RJ-45-Kabel.2. Verbinden Sie ein Ende des RJ-45-Kabels mit dem LAN (RJ-45)-Anschluss auf der Rückseite Ihres Computers und das andere Ende mit dem DSL-/Kabelmodem.Beziehen Sie sich auf die Dokumentation, die mit Ihrem DSL-/Kabelmodem geliefert wurde.3. Schalten sie den DSL-/Kabelmodem und Ihren Computer ein.4. Kongurieren Sie die nötigen Einstellungen für die Internetverbindung.Für Details und Hilfestellung zur Einrichtung einer Internetverbindung wenden Sie sich an Ihren Internetdienstanbieter (ISP). DVI HDMI ModemRJ-45 cable110 Kapitel 5: Einrichten der Internetverbindung Deutsch Deutsch Deutsch Deutsch Über ein lokales Netzwerk (LAN) verbinden So verbinden Sie sich via LAN:

1. Verbinden Sie ein Ende des RJ-45-Kabels mit dem LAN (RJ-45)-Anschluss auf der

Rückseite Ihres Computers und das andere Ende mit dem (Internet) LAN.

2. Schalten sie den Computer ein.

3. Kongurieren Sie die nötigen Einstellungen für die Internetverbindung.

Für Details und Hilfestellung zur Einrichtung einer Internetverbindung wenden Sie sich an Ihren Internetdienstanbieter (ISP). DVI HDMI RJ-45 cable LANDeutsch Deutsch ASUS CM1730 111 Deutsch Deutsch Drahtlosverbindung (nur an bestimmten Modellen) Verbinden Sie den Computer durch eine Drahtlosverbindung mit dem Internet.

• Um die Reichweite und Empndlichkeit des drahtlosen Funksignals zu erhöhen, verbinden Sie die externen Antennen mit dem Antennenanschluss Ihrer ASUS WLAN- Karte.

• Für den besten Empfang legen Sie die Antennen oben auf Ihren Computer.

• Die externen Antennen sind optionale Artikel. Um eine Drahtlosverbindung herzustellen, müssen Sie sich mit einem drahtlosen Zugriffspunkt (AP) verbinden. So verbinden Sie sich mit dem Drahtlosnetzwerk:

1. Klicken Sie im Infobereich auf das Netzwerksymbol , um verfügbare

Drahtlosnetzwerke anzuzeigen.

2. Wählen Sie ein Drahtlosnetzwerk, mit dem Sie sich verbinden möchten, und klicken

Sie auf Verbinden (Connect).

3. Sie müssen evtl. einen Sicherheitsschlüssel für eine verschlüsselte Drahtlosverbindung

eingeben, klicken Sie dann auf OK.

4. Warten Sie, während Ihr Computer sich mit dem Drahtlosnetzwerk verbindet.

5. Die Drahtlosverbindung wurde erfolgreich eingerichtet. Der Verbindungsstatus wird

angezeigt und das Netzwerksymbol zeigt den Status Verbunden (Connected) an. Wireless AP Modem DVI HDMI DVI HDMI112 Kapitel 5: Einrichten der Internetverbindung Deutsch DeutschDeutsch Deutsch ASUS CM1730 113 Kapitel 6 Verwenden der Hilfsprogramme Die Support-DVD und die Wiederherstellungs-DVD sind möglicherweise nicht im Lieferumfang enthalten. Sie können diese selbst erstellen/brennen. Weitere Details nden Sie in System wiederherstellen.Nach dem Start der Anwendung erscheint das AI-Manager-Symbol in der Windows

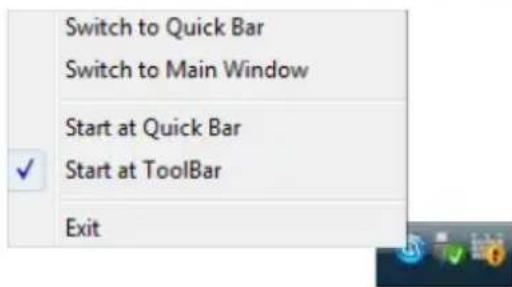

Taskleiste.Klicken Sie mit der rechten Maustaste auf das Symbol, um zwischen der Leiste und dem Hauptfenster umzuschalten und den AI Manager entweder aus der Schnellstart- oder der Taskleiste aus zu starten. ASUS AI Manager ASUS AI Manager ist ein Hilfsprogramm, welches Ihnen schnellen Zugriff auf oft verwendete Anwendungen ermöglicht. AI Manager installieren So installieren Sie AI Manager:1. Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Menü Treiber (Driver) an, wenn Autorun auf Ihrem Computer aktiviert ist. Falls Autorun deaktiviert ist, doppelklicken Sie die Datei setup.exe im Ordner ASUS AI Manager auf der Support-DVD.

2. Klicken Sie auf den Tab Hilfsprogramme (Utilities) und dann auf ASUS AI-Manager.

3. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen.

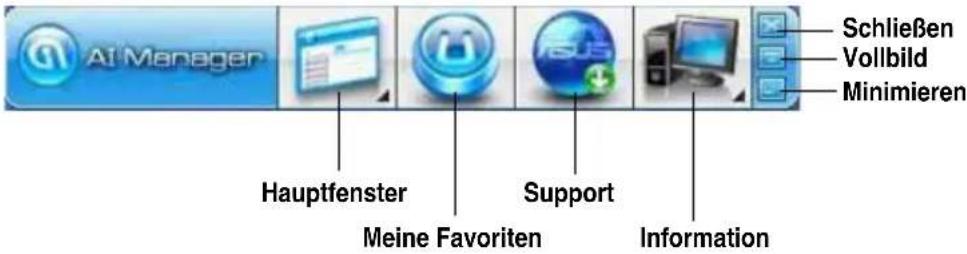

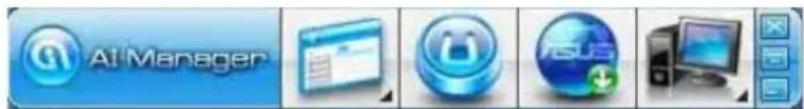

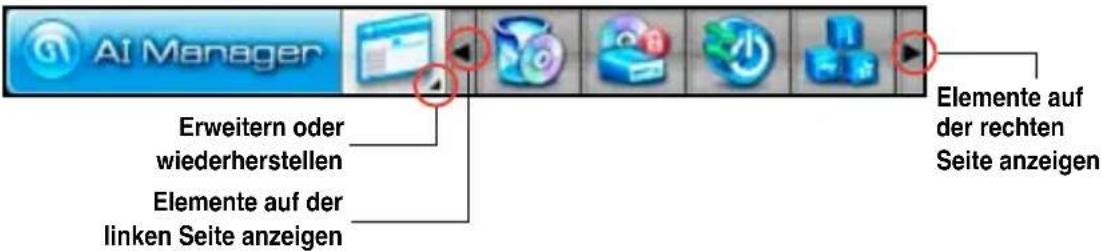

AI Manager starten Um AI-Manager vom Windows -Desktop zu starten, klicken Sie auf Start > Alle Programme (All Programs) > ASUS > AI Manager > AI Manager 1.xx.xx. Die AI-Manager Schnellstartleiste erscheint auf dem Desktop.114 Kapitel 6: Verwenden der Hilfsprogramme Deutsch Deutsch Deutsch Deutsch AI Manager Schnellstartleiste Die AI Manager Schnellstartleiste hält Ihren Desktopplatz frei und ermöglicht das einfache Starten von Hilfsprogrammen oder das Anzeigen von Systeminfos. Klicken Sie auf die Auswahl Hauptfenster (Main), Meine Favoriten (My Favorites), Support oder Information, um die Inhalte der entsprechenden Menüs anzuzeigen. Klicken Sie auf (Maximieren), um zwischen Vollbild und der Schnellstartleiste umzuschalten. Klicken Sie auf (Minimieren), um AI Manager in der Taskleiste zu behalten. Klicken Sie auf (Schließen), um AI Manager zu schließen. Hauptmenü Das Hauptmenü enthält vier Anwendungen: AI Disk, AI Security, AI Booting und AI Probe. Klicken Sie das kleine Dreieck neben dem Symbol Hauptmenü, um die Anwendungen im Hauptmenü einzublenden. Erweitern oder wiederherstellenElemente auf der rechten Seite anzeigenElemente auf der linken Seite anzeigenHauptfensterMeine FavoritenSupportInformationSchließenVollbildMinimieren AI Disk AI Disk ermöglicht Ihnen das einfache Löschen der temporären Internetdateien, IE- URLs, IE-Cookies, IE-Verlauiste oder Papierkorb. Klicken Sie in der Schnellstartleiste auf das Symbol AI Disk, um das Hauptfenster des AI Disk anzuzeigen und die Elemente, die Sie löschen möchten, auszuwählen. Klicken Sie, wenn soweit, auf Übernehmen (Apply). AI Security AI Security ermöglicht Ihnen Kennwörter für Geräte, wie z.B. USB-Laufwerk und CD/ DVD-Laufwerk, einzurichten, und sie vor fremdem Zugriff zu sichern. So sperren Sie ein Gerät:

1. Wenn Sie AI Security zum ersten Mal benutzen, geben Sie ein Kennwort ein,

welches nicht mehr als 20 Buchstaben, Zahlen oder Zeichen enthält.

2. Bestätigen Sie Ihr Kennwort.

3. Geben Sie einen Kennworthinweis ein (empfohlen).

4. Klicken Sie, wenn soweit, auf OK.

5. Wählen Sie das zu sperrende Gerät und klicken Sie dann auf Übernehmen

6. Geben Sie das zuvor eingerichtete Kennwort ein und klicken Sie auf OK.Deutsch

Deutsch ASUS CM1730 115 Deutsch Deutsch So entsperren Sie ein Gerät:

1. Entfernen Sie die Auswahl/das Häkchen für das gesperrte Gerät auf und klicken

Sie auf Übernehmen (Apply).

2. Geben Sie das zuvor eingerichtete Kennwort ein und klicken Sie auf OK.

So ändern Sie das Kennwort:

• Klicken Sie auf Kennwort ändern (Change Password) und folgen Sie den Bildschirmanweisungen. AI Booting Mit AI Booting können Sie die Boot-Gerätepriorität festlegen. So legen Sie die Boot-Sequenz fest:

1. Wählen Sie ein Gerät und klicken Sie dann auf die Tasten links/rechts, um die

Boot-Reihenfolge festzulegen.

2. Klicken Sie, wenn soweit, auf Übernehmen (Apply).

AI Probe Die aktuellen CPU- und Motherboardtemperaturen sowie CPU-Lüftergeschwindigkeit und Ausgangsspannung werden von AI Probe automatisch erkannt und angezeigt. Sie können die Werte je nach Bedarf anpassen. Klicken Sie auf die Auswahl Temperatur (Temperature), Spannung (Voltage) oder Lüftergeschwindigkeit (Fan Speed) und wählen Sie ein Element, um es zu aktivieren und den Wert durch verschieben des Reglers zu ändern. Meine Favoriten My Favorites (Meine Favoriten) ermöglicht Ihnen, Anwendungen die Sie öfter benutzen hinzuzufügen, um diese schneller zu nden. So fügen Sie eine Anwendung hinzu:

1. Klicken Sie auf Hinzufügen (Add) und wählen Sie dann die Anwendung, die Sie zu

Meine Favoriten (My Favorites) hinzufügen wollen.

2. Klicken Sie im Auswahlfenster auf Öffnen (Open). Die Anwendung wird zu Meine

Favoriten (My Favorites) hinzugefügt. Klicken Sie mit der rechten Maustaste auf das Anwendungssymbol, um die entsprechende Anwendung zu öffnen, löschen oder umzubenennen. Doppelklicken Sie auf ein Symbol, um die entsprechende Anwendung zu öffnen. Support Klicken Sie im Fenster Support (Unterstützung) auf die Links, um zur ASUS-Webseite, Webseite für technische Unterstützung, Download-Webseite zu gelangen oder die Kontaktinformationen abzurufen. Information Klicken Sie im Fenster Information auf eine Auswahl, um weitere Informationen Ihres Systems, Motherboards, CPU, BIOS, Speichers und der installierten Geräte anzuzeigen.116 Kapitel 6: Verwenden der Hilfsprogramme Deutsch Deutsch Deutsch Deutsch ASUS EPU-4 Engine ASUS EPU-6 Engine ist ein energiesparendes Werkzeug und bietet vollständige Systemleistungs-Verwaltung. Diese intelligente Lösung erkennt die derzeitige Systemauslastung und regelt den Stromverbrauch in Echtzeit. Der Energieverbrauch für CPU, VGA-Karte, Festplattenlaufwerk und CPU-Lüfter wird automatisch angepasst. Es bietet folgende Modi zur Auswahl: Automatikmodus (Auto), Hochleistungsmodus (High Performance), und Maximaler Energiesparmodus (Maximum Power Saving Mode). Für weitere Details zu diesen Modi beziehen Sie sich auf den Abschnitt ASUS EPU-4 Hauptmenü.

1. Klicken Sie in der Windows Taskleiste

auf das ASUS EPU-4-Symbol. ASUS EPU-4 installieren So installieren Sie ASUS EPU-4 Engine:

1. Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das

Menü Treiber (Driver) an, wenn Autorun auf Ihrem Computer aktiviert ist. Falls Autorun deaktiviert ist, doppelklicken Sie die Datei setup.exe im Ordner ASUS EPU-4 Engine auf der Support-DVD.

2. Klicken Sie auf ASUS EPU-4 Engine.

3. Folgen Sie den Bildschirmanweisungen, um die Installation fertigzustellen.

ASUS EPU-4 starten So starten Sie ASUS EPU-4:

2. Beim Erststart von EPU wird eine

Nachricht angezeigt und fordert Sie zur Kalibrierung der EPU-Funktionen auf. Klicken Sie auf Kalibrieren (Calibrate) und warten Sie einen Augenblick. Das ASUS EPU-4 Hauptmenü wird angezeigt. Kalibrierung ermöglicht die Erkennung der CPU-Eigenschaften für eine optimale Energieverwaltung.Deutsch Deutsch ASUS CM1730 117 Deutsch Deutsch ASUS EPU-4 Hauptmenü

CPU-Status (CPU status) Zeigt den aktuellen CPU-Energieverbrauch und das gesamte CPU- Energieersparnis an.

VGA-Kartenstatus (VGA card status) Zeigt den Status der Grakkarte an. Falls Ihre Grakkarte mit dem Motherboard inkompatibel ist, erscheint die Nachricht “Keine VGA-Karte erkannt” (“No VGA card detected”). Für kompatible VGA Karten beziehen Sie sich auf die ASUS Liste Qualizierter Anbieter für VGA unter http://event.asus.com/mb/EPU-4_Engine/.

6118 Kapitel 6: Verwenden der Hilfsprogramme Deutsch Deutsch Deutsch Deutsch

Status von Festplattenlaufwerk (HDD status) Leuchtet beim aktivierten Energiesparmodus auf.

Lüfterstatus (Fan status) Zeigt den aktuellen Lüfterstatus an.

CO2-Emissionsanzeige (CO2 Emission button) Zeigt die aktuelle oder insgesamt reduzierten CO2-Emissionen an.

Moduseigenschaften (Mode properties) Zeigt die Eigenschaften für jeden Modus an.

Beenden (Exit) Schließt die ASUS EPU-4-Anwendung,

Kalibrierung (Calibrate) Erlaubt die autom. Erkennung der CPU-Eigenschaften für eine optimale Energieverwaltung.

Erweiterte Einstellungen (Setting) Hier klicken, um die Moduseigenschaften zu kongurieren. Für weitere Details beziehen Sie sich auf den Abschnitt Erweiterte Einstellungen.

Modi Automatikmodus (Auto Mode) Bei der Auswahl des Modus wird das System den Modus automatisch und je nach aktuellen Systemstatus einstellen. Hochleistungsmodus (High Performance Mode) Bei der Auswahl des Modus wird das System die Komponenten für maximale Leistung übertakten. Maximaler Energiesparmodus (Maximum Power Saving Mode) Bei der Auswahl des Modus wird das System den Stromverbrauch der kritischen Komponenten in Echtzeit anpassen, um Energie zu sparen.Deutsch Deutsch ASUS CM1730 119 Deutsch Deutsch Erweiterte Einstellungen So kongurieren Sie erweiterte Einstellungen:

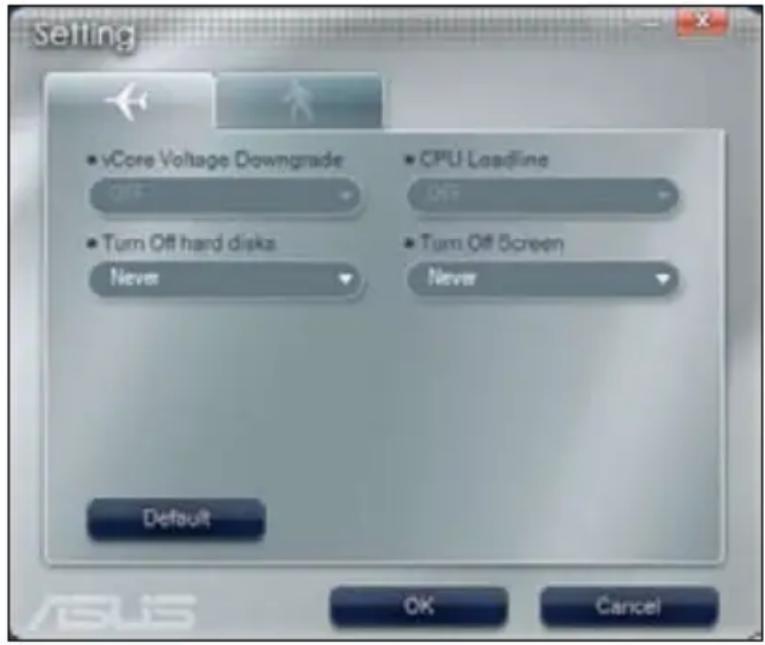

1. Klicken Sie im ASUS EPU-4-Hauptmenü auf Einstellungen (Setting), um das

Einstellungsfenster aufzurufen.

2. Klicken Sie auf die Auswahl , um die Einstellungen für

Hochleistungsmodus (High Performance Mode) zu kongurieren. Klicken Sie auf die Auswahl , um die Einstellungen für Maximaler Energiesparmodus (Maximum Power Saving Mode) zu kongurieren.

3. Sie können folgende Moduseinstellungen kongurieren:

• vCore Voltage Downgrade: Senkt die CPU vCore-Spannung.

• Heavy (Stark): Senkt die Spannung auf möglichst niedrigstes Niveau, um CPU- Verbrauch zu minimieren.

• Medium: Senkt die Spannung auf ein Mittelwert.

• Small (Gering): Senkt die Spannung um einen geringen Wert.

• Turn Off hard disks (Festplatten Ausschalten): Schaltet Festplattenlaufwerke ab, wenn nach einer gewisser Zeit auf die Laufwerke nicht zugegriffen wird.

• CPU Loadline: Bestimmt die CPU loadline, um den CPU-Energieverbrauch zu verwalten.

• Light (Leicht): Spart CPU-Strom auf der Mindeststufe.

• Medium: Spart CPU-Strom auf der Mittelstufe.

• Heavy (Stark): Spart CPU-Strom auf Höchststufe.

• Turn Off Screen (Bildschirm ausschalten): Nach einer vorgegebenen Leerlaufzeit wird der Bildschirm ausgeschaltet, während alle Hintergrundprozesse aktiv sind.

4. Klicken Sie auf OK, um die vorgenommenen Einstellungen zu speichern.120 Kapitel 6: Verwenden der Hilfsprogramme

Deutsch Deutsch Deutsch Deutsch

• ASUS Update benötigt eine Internetverbindung über ein Netzwerk oder einen Internetdienstanbieter (ISP).• Dieses Programm nden Sie auf der Support-DVD. ASUS Update Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows

Umgebung zu verwalten, zu speichern und zu aktualisieren. Installieren des ASUS Update So installieren Sie ASUS Update:

1. Legen Sie die Support-DVD in das optische Laufwerk ein. Das Menü Treiber (Drivers)

wird geöffnet. Falls Autorun deaktiviert ist, doppelklicken Sie die Datei setup.exe im Ordner ASUS Update auf der Support-DVD.

2. Klicken Sie auf die Auswahl Anwendungen (Utilities) und dann auf ASUS Update

installieren (Install ASUS Update).

3. Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden.

Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses Programms aktualisieren. Aktualisieren des BIOS So aktualisieren Sie das BIOS:

1. Starten Sie das Programm ASUS Update unter Windows

, indem Sie auf Start > Alle Programme (All Programs) > ASUS > ASUSUpdate > ASUSUpdate klicken.

2. Wählen Sie in der Dropdownliste eine der folgenden Methoden:

Aktualisieren über das Internet (Updating from the Internet) a. Wählen Sie BIOS über das Internet aktualisieren (Update BIOS from the Internet) und klicken dann auf Weiter (Next). b. Wählen Sie den Ihnen am nächsten gelegene ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden, oder klicken Sie auf Automatische Auswahl (Auto Select). Klicken Sie auf Weiter (Next). c. Wählen Sie die gewünschte BIOS-Version auf der FTP-Seite aus. Klicken Sie auf Weiter (Next). Das ASUS Update-Programm kann sich über das Internet aktualisieren. Um alle Funktionen des Programms nutzen zu können, aktualisieren Sie es bitte regelmäßig. Aktualisieren über eine BIOS-Datei (Updating from a BIOS file) a. Wählen Sie und klicken dann auf Weiter (Next). b. Suchen Sie die BIOS-Datei im Fenster Öffnen (Open) und klicken dann auf Open (Öffnen).

3. Folgen Sie den Anweisungen auf dem Bildschirm, um den Aktualisierungsprozess

abzuschließen.Deutsch Deutsch ASUS CM1730 121 Deutsch Deutsch ASUS MyLogo2™ Das Hilfsprogramm ASUS MyLogo2™ ermöglicht es Ihnen, das Boot-Logo Ihren Wünschen anzupassen. Ein Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. ASUS MyLogo2™ wird automatisch mit dem ASUS Update-Hilfsprogramm von der Support-DVD installiert. So starten Sie ASUS MyLogo2™:

1. Starten Sie das Hilfsprogramm ASUS Update. Details siehe Abschnitt ASUS Update in

diesem Benutzerhandbuch.

2. Wählen Sie Einstellungen (Options) aus der Liste und klicken Sie dann auf Weiter

3. Markieren Sie die Auswahl MyLogo starten (Launch MyLogo), um das System-Boot-

Logo zu ersetzen, bevor Sie das BIOS aktualisieren, und klicken Sie dann auf Weiter (Next).

4. Wählen Sie in der

Dropdownliste und klicken Sie dann auf Weiter (Next).

5. Wenn Sie dazu aufgefordert werden,

suchen Sie die neue BIOS-Datei und klicken Sie dann auf Weiter (Next). Es erscheint das ASUS MyLogo-Fenster.

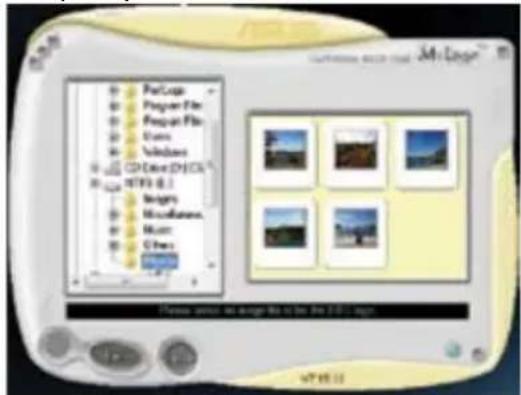

6. Wählen Sie in der linken Fensterhälfte ein

Bild, das Sie als Boot-Logo verwenden möchten. Klicken Sie auf Weiter (Next).

7. Stellen Sie das Boot-Logo auf Ihre

gewünschte Größe ein, indem Sie einen Wert im Feld Ratio auswählen. Klicken Sie auf Weiter (Next).

8. Das System beginnt mit der BIOS-Aktualisierung und ladet das neue Boot-Logo.

9. Nach der Aktualisierung des BIOS startet Ihr Computer neu und das neue Boot-Logo

wird während des POST angezeigt.

• Laden Sie die neueste BIOS-Version von der ASUS-Webseite unter www.asus.com.

• Sie können ein eigenes Boot-Logo-Bild im GIF-Format erstellen.122 Kapitel 6: Verwenden der Hilfsprogramme Deutsch Deutsch Deutsch Deutsch Nero 9 Nero 9 ermöglicht Ihnen das Erstellen, Kopieren, Brennen, Bearbeiten, Freigeben und Aktualisieren von Daten verschiedenen Typs. Nero 9 installieren So installieren Sie Nero 9:

1. Legen Sie die Nero 9 DVD in das optisches Laufwerk ein.

2. Falls Autorun aktiviert ist, erscheint automatisch das Hauptmenü.

Falls Autorun deaktiviert ist, doppelklicken Sie die Datei SeupX.exe im Hauptverzeichnis Ihrer Nero 9 DVD.

3. Klicken Sie im Hauptmenü auf Nero 9 Essentials.

4. Wählen Sie die gewünschte Sprache für den Installationsassistenten. Klicken Sie auf

5. Klicken Sie auf Weiter (Next), um fortzufahren.

6. Wählen Sie Ich akzeptiere die Lizenzbedingungen (I accept the License

Conditions). Wenn soweit, klicken Sie auf Weiter (Next).

7. Wählen Sie Typisch (Typical) und klicken Sie dann auf Weiter (Next).

8. Wählen Sie Ja, ich möchte Anwendungsdaten anonym an Nero senden (Yes, I

want to help by sending anonymous application data to Nero) und klicken Sie Weiter (Next).

9. Wenn abgeschlossen, klicken Sie auf Beenden (Exit).

Dateien brennen So brennen Sie Dateien:

1. Klicken Sie im Hauptmenü auf Daten brennen (Data Burning) > Hinzufügen (Add).

2. Wählen Sie die Dateien, die Sie brennen möchten. Wenn soweit, klicken Sie auf

3. Nachdem Sie die Dateien zum Brennen ausgewählet haben, klicken Sie auf Brennen

(Burn), um die Dateien auf einen Datenträger zu brennen. Für weitere Details zur Verwendung von Nero 9, beziehen Sie sich auf die Nero Webseite unter www.nero.com.Deutsch Deutsch ASUS CM1730 123 Deutsch Deutsch Systemwiederherstellung Verwenden der Wiederherstellungspartition Die Wiederherstellungspartition versetzt die Software Ihres Desktop PCs schnell in ihren originalen Betriebszustand zurück. Bevor Sie die Wiederherstellungspartition benutzen, kopieren Sie Ihre persönlichen Dateien (z.B. Outlook PST-Dateien) auf einem USB- Datenträger oder Netzwerklaufwerk und notieren Sie sich Benutzereinstellungen (z.B. Netzwerkeinstellungen). Über die Wiederherstellungspartition Die Wiederherstellungspartition ist reservierter Speicherplatz auf der Festplatte. Diese Partition wird benutzt, um das Betriebssystem, die Treiber und die vom Hersteller installierten Programme Ihres Desktop PC wiederherzustellen. Löschen Sie NICHT die Partition mit dem Namen RECOVERY. Die Wiederherstellungspartition wurde werkseitig erstellt und kann, wenn vom Benutzer gelöscht, NICHT wieder hergestellt werden. Bringen Sie Ihr Desktop PC zum ASUS Kundendienst, wenn Sie mit der Wiederherstellung Probleme haben. Verwenden der Wiederherstellungspartition:

1. Drücken Sie während des Starvorgangs <F9>

2. Drücken Sie die <Eingabetaste>, um Windows Setup [EMS Enabled] zu wählen.

3. Wählen Sie eine der folgenden Wiederherstellungsoptionen.

Systemwiederherstellung (System Recovery): Diese Funktion stellt die Werkseinstellungen wieder her. Systemabbildsicherung (System Image Backup): Diese Funktion ermöglicht das Brennen von Systemabbildern auf DVDs, um das System später auf seine Standardeinstellungen wiederherzustellen. System DVD-Sicherung (System DVD Backup): Diese Funktion erstellt eine Sicherungskopie der Support-DVD.

4. Folgen Sie den Bildschirmanweisungen, um den Wiederherstellungsprozess

abzuschließen. Für aktuelle Treiber und Anwendungen besuchen Sie die ASUS-Webseite unter www.asus.com.124 Kapitel 6: Verwenden der Hilfsprogramme Deutsch Deutsch Wiederherstellungs-DVD verwenden (nur bei bestimmten Modellen) Bereiten Sie 1~3 leere und beschreibbare DVDs für de Erstellung der Wiederherstellungs- DVD vor. Entfernen Sie die externe Festplatte bevor Sie die Systemwiederherstellung durchführen. Laut Microsoft können Sie wichtige Daten verlieren, wenn Sie Windows Vista auf der falschen Festplatte installieren oder die falsche Partition formatieren. Verwenden der Wiederherstellungs-DVD:

1. Legen Sie die Wiederherstellungs-DVD in das optische Laufwerk. Ihr Desktop PC

muss eingeschaltet sein.

2. Starten Sie den Desktop PC neu und drücken Sie beim Boot-Vorgang auf die Taste

<F8> und wählen Sie das optische Laufwerk (eventuell als “CD/DVD” bezeichnet). Drücken Sie die <Eingabetaste>, um von der Wiederherstellungs-DVD zu booten.

3. Wählen OK, um die Wiederherstellung des Abbild (Image) zu starten:

4. Wählen OK, um die Systemwiederherstellung zu bestätigen.

Die Wiederherstellung überschreibt alle Daten in Ihrer Festplatte. Vergewissern Sie sich, dass Sie wichtige Daten gesichert haben, bevor Sie den Vorgang ausführen.

5. Folgen Sie die Bildschirmanweisungen, um den Wiederherstellungsvorgang

abzuschließen. Entfernen Sie während des Wiederherstellungs-vorgangs NICHT die Wiederherstellungs- DVD bevor Sie dazu aufgefordert werden, sonst wird die Partition unbrauchbar. Für aktuelle Treiber und Anwendungen besuchen Sie die ASUS-Webseite unter www.asus.com.Deutsch Deutsch ASUS CM1730 125 Kapitel 7 Problembehandlung Problembehandlung Diese Kapitel stellt einige Probleme vor, mit denen Sie konfrontiert werden könnten und bietet einige Lösungsansätze.

Mein Computer kann nicht eingeschaltet werden und die Betriebs- LED auf der Vorderseite leuchtet nicht.

• Prüfen Sie, ob Ihr Computer richtig angeschlossen ist.• Prüfen Sie, ob die (Strom)Steckdose betriebsbereit ist.• Prüfen Sie, ob das Netzteil eingeschaltet ist. Beziehen Sie sich auf den Abschnitt Ein-/Ausschalten Ihres Computers in Kapitel 1.

Mein Computer hängt.

• Versuchen Sie folgendes, um Programme, die nicht reagieren, zu schließen: 1. Drücken Sie gleichzeitig auf die Tastaturtasten <Alt> + <Strg> + <Entf> und dann auf Task-Manager starten (Start Task Manger). 2. Klicken Sie auf die Auswahl Anwendungen (Applications). 3. Wählen Sie das nicht reagierende Programm und klicken Sie auf Task beenden (End Task).• Falls die Tastatur nicht reagiert, drücken und halten Sie die Einschalttaste, bis der Computer sich ausschaltet. Drücken Sie erneut auf die Einschalttaste, um ihn wieder zu starten.

Ich kann mich mit der ASUS WLAN-Karte nicht mit dem Drahtlos- Netzwerk verbinden (nur an bestimmten Modellen)?

• Stellen Sie sicher, dass Sie für das gewünschte Netzwerk den richtigen Netzwerkschlüssel eingegeben haben.• Verbinden Sie externe Antennen (wahlweise) mit den Antennenanschlüssen der ASUS WLAN-Karte und stellen Sie die Antennen auf die Oberseite Ihres Computer-Gehäuses, um die beste drahtlose Netzwerkleistung zu erzielen.

Die Pfeiltasten auf der Zahlentastatur funktionieren nicht. Prüfen Sie, ob die Zahlensperre- (NUM)-LED ausgeschaltet ist. Falls die NUM-LED an ist, werden die Tasten auf der Zahlentastatur nur für die Zahleneingabe genutzt. Falls Sie die Tasten auf der Zahlentastatur verwenden möchten, drücken Sie die Taste NUM, um die NUM-LED auszuschalten.126 Kapitel 7: Problembehandlung Deutsch Deutsch Deutsch Deutsch

Keine Anzeige auf dem Monotor.

• Prüfen Sie, ob der Monitor eingeschaltet ist.

• Prüfen Sie, ob der Monitor richtig mit dem Videoausgang Ihres Computers verbunden ist.

• Falls Ihr Computer eine aufgesetzte Grakkarte aufweist, sollten Sie den Monitor mit dem Videoausgang der aufgesetzten Karte verbinden.

• Prüfen Sie, dass keine Pole am Videostecker verbogen sind. Falls Sie verbogene Pole entdecken, ersetzen Sie das Videoverbindungskabel für den Monitor.

• Prüfen Sie, dass Ihr Monitor richtig mit der Stromversorgung verbunden ist.

• Für weitere Informationen und erweiterte Problembehandlung, beziehen Sie sich auf die mit dem Monitor mitgelieferte Dokumentation.

Beim Verwenden von zwei Monitoren liefert nur einer eine Anzeige.

• Stellen Sie sicher, dass die beiden Monitore eingeschaltet sind.

• Während des POST hat nur der mit dem VGA-Anschluss verbundene Monitor eine Anzeige. Die Dual-Anzeige funktioniert nur in der Windows-Umgebung.

• Falls eine Grakkarte auf Ihrem Computer installiert ist, sollten die Monitore mit den Ausgängen der Grakkarte verbunden sein.

• Prüfen Sie, ob die Einstellungen für mehrere Anzeigegeräte korrekt sind. Für Details beziehen Sie sich auf den Abschnitt Anschließen von mehreren externen Anzeigegeräten in Kapital 3.

Mein Computer kann meinen USB-Datenträger nicht erkennen.

• Beim ersten Verbinden eines USB-Datenträgers mit Ihrem Computer installiert Windows automatisch einen entsprechenden Treiber für das Gerät. Warten Sie einen Moment und prüfen Sie am Arbeitsplatz (My Computer), ob ein USB-Datenträger erkannt wurde.

• Verbinden Sie den USB-Datenträger mit einem anderen Computer um zu prüfen, ob der USB-Datenträger defekt ist oder eine Fehlfunktion aufweist.

Ich möchte die Systemeinstellungen meines Computers wiederherstellen oder rückgängig machen, ohne meine persönlichen Dateien oder Daten zu beeinussen. Die Funktion Windows

Systemwiederherstellung ermöglicht Ihnen die Wiederherstellung oder das Rückgängigmachen der Systemeinstellungen Ihres Computers, ohne Einuss auf Ihre persönlichen Daten wie Dokumente oder Fotos. Für weitere Details beziehen Sie sich auf den Abschnitt System wiederherstellen in Kapitel 2.Deutsch Deutsch ASUS CM1730 127 Deutsch Deutsch

Das HDTV-Bild ist gestreckt.

• Dies wird durch unterschiedliche Auösungen Ihres Monitors und HDTVs verursacht. Passen Sie die Bildschirmauösung Ihres HDTVs an. So ändern Sie die Bildschirmauösung:

1. Folgen Sie einer Vorgehensweise, um das Einstellungsfenster

Bildschirmauösung (Screen Resolution) aufzurufen:

• Klicken Sie auf > Systemsteuerung (Control Panel) > Darstellung und Anpassung (Appearance and Personalization) > Anzeige (Display) > Anzeigeeinstellungen Ändern (Change display settings).

• Klicken Sie mit der rechten Maustaste irgendwo im Desktop. WählenKlicken Sie mit der rechten Maustaste irgendwo im Desktop. Wählen Sie im Kontextmenü Anpassen (Personalize) > Anzeige (Display) > Anzeigeeinstellungen ändern (Change display settings).

2. Passen Sie die Auösung an. Für die richtige Auösung beziehen Sie auf

die Dokumentation Ihres HDTVs.

3. Klicken Sie auf Übernehmen (Apply) oder auf OK und in der

Bestätigungsnachricht dann auf Änderungen beibehalten (Keep Changes).

Meine Lautsprecher geben keinen Sound ab.

• Stellen Sie sicher, dass die Lautsprecher mit dem Line-Out-Anschluss (Hellgrün) auf der Vorderseite oder Rückseite verbunden sind.

• Prüfen Sie, ob die Lautsprecher an die Stromversorgung angeschlossen und eingeschalten sind.

• Passen Sie die Lautstärke Ihrer Lautsprecher an.

• Stellen Sie sicher, dass die Lautstärke des Systems nicht stummgeschaltet ist.

• Falls stummgeschaltet, erscheint das Lautstärkesymbol als . Um Lautstärke zu aktivieren, klicken Sie im Infobereich des Windows auf und dann auf .

• Falls nicht stummgeschaltet, klicken Sie auf und schieben Sie den Regler, um die Lautstärke anzupassen.

• Um zu prüfen, ob die Lautsprecher sachgemäß funktionieren, verbinden Sie die Lautsprecher mit einem anderen Computer.

Das DVD-Laufwerk kann den Datenträger nicht lesen.

• Prüfen Sie, ob der Datenträger mit der bedruckten Seite nach oben eingelegt ist.

• Prüfen Sie, ob der Datenträger in der Mitte des Laufwerkfachs ausgerichtet ist, insbesondere bei Datenträgern anderer Größen oder Formen.

• Prüfen Sie, ob der Datenträger zerkratzt oder beschädigt ist.

Der Auswurfsknopf des DVD-Laufwerks reagiert nicht.

1. Klicken Sie auf > Arbeitsplatz (Computer).

2. Klicken Sie mit der rechten Maustaste auf , dann

auf Auswerfen (Eject) im Kontextmenü.128 Kapitel 7: Problembehandlung Deutsch Deutsch Deutsch Deutsch Stromversorgung Problem Mögliche.Ursachen Maßnahmen Kein Strom (Die Betriebs- anzeige ist aus) Falsche Betriebsspannung.

• Passen Sie den Betriebsspannungs- schalter Ihres Computers je nach den Anforderungen Ihrer Region an.

• Passen Sie die Spannungs- einstellungen an. Vergessen Sie nicht, den Stromkabel aus der Steckdose zu ziehen. Ihr Computer ist nicht eingeschaltet. Drücken Sie den Einschaltknopf auf der Vorderseite Ihres Computers, um ihn einzuschalten. Das Stromkabel Ihres Computers ist nicht richtig angeschlossen.

• Stellen sie sicher, dass das Stromkabel sachgemäß angeschlossen ist.

• Verwenden Sie ein anderes passendes Stromkabel. Probleme mit dem Netzteil (PSU; Power supply unit). Versuchen Sie ein anderes Netzteil anzuschließen. Anzeige Problem Mögliche.Ursachen Maßnahmen Keine Anzeige, nachdem der Computer eingeschaltet wurde (Schwarzes Bildschirm). Das Signalkabel ist nicht mit dem richtigen VGA-Anschluss Ihres Computers verbunden.

• Verbinden Sie das Signalkabel mit dem richtigen Anschluss für die Anzeige (Anschluss der integrierten VGA oder aufgesetzten VGA).

• Wenn Sie eine aufgesetzte VGA verwenden, verbinden Sie das Signalkabel mit dem Anschluss der aufgesetzten VGA. Probleme mit dem Signalkabel. Versuchen Sie einen anderen Bildschirm anzuschließen.Deutsch Deutsch ASUS CM1730 129 Deutsch Deutsch LAN Problem Mögliche.Ursachen Maßnahmen Kein Internet Das LAN-Kabel ist nicht angeschlossen. Verbinden Sie das LAN-Kabel mit Ihrem Computer. Probleme mit dem LAN- Kabel. Die LAN LED sollte an sein, Andernfalls probieren Sie ein anderes LAN-Kabel. Falls das Problem weiter besteht, kontaktieren Sie den ASUS Kundendienst. Ihr Computer ist nicht sachgemäß mit den Router oder Hub verbunden. Stellen Sie sicher, dass Ihr Computer sachgemäß mit den Router oder Hub verbunden ist. Netzwerkeinstellungen Für korrekte LAN-Einstellungen setzen Sie sich mit Ihrem Internet Dienstanbieter (ISP) in Verbindung. Durch Antivirus Software verursachte Probleme. Schließen Sie die Antivirus Software. Probleme mit Treibern. Reinstallieren Sie die LAN-Treiber. Audio Problem Mögliche.Ursachen Maßnahmen Kein Audio Lautsprecher oder Kopfhörer sind nicht richtig angeschlossen.

• Beziehen Sie sich für die richtigen Anschlusspositionen auf das Benutzerhandbuch.

• Trennen und Verbinden Sie den Lautsprecher mit Ihrem Computer. Lautsprecher oder Kopfhörer funktionieren nicht sachgemäß. Versuchen Sie einen anderen Lautsprecher oder Kopfhörer zu verwenden. Die Anschlüsse (Buchsen) auf der Vorder-/Rückseite funktionieren nicht sachgemäß. Prüfen Sie alle Audio-Anschlüsse (Buchsen) auf der Vorder-/Rückseite. Falls ein Anschluss nicht funktioniert, prüfen Sie, ob dieser zu Multi-Kanal gesetzt ist. Probleme mit Treibern. Reinstallieren Sie die Audio-Treiber.130 Kapitel 7: Problembehandlung Deutsch Deutsch Deutsch Deutsch System Problem Mögliche.Ursachen Maßnahmen Systemgeschwin- digkeit zu gering. Es werden zu viele Programme ausgeführt. Schließen Sie einige Programme. Computervirusattacke

• Verwenden Sie ein Antivirusprogramm, um Ihren Computer nach Viren zu prüfen und zu reparieren.

• Reinstallieren Sie das Betriebssystem Das System bleibt öfters hängen oder reagiert nicht. Betriebsausfall des Festplattenlaufwerks.

• Senden Sie das beschädigte Festplattenlaufwerk zur reparatur an den ASUS Kundendienst.

• Ersetzen Sie es durch ein neues Festplattenlaufwerk. Probleme mit Speichermodulen.

• Ersetzen Sie diese mit passenden (kompatiblen) Speichermodulen.

• Entfernen Sie die nachträglich eingebauten Speichermodule und versuchen Sie es erneut. Der Luftstrom zur Kühlung Ihres Computers ist unzureichend. Stellen Sie den Computer an einem Platz mit besserer Luftzirkulation auf. Inkompatible Software wurde installiert. Reinstallieren Sie das Betriebssystem und reinstallieren Sie kompatible Software.Deutsch Deutsch ASUS CM1730 131 Deutsch Deutsch CPU Problem Mögliche Ursachen Maßnahmen Hoher Geräusch- pegel nach Computerstart. Ihr Computer wird hochgefahren. Dies ist Normal. Beim Computerstart läuft der Lüfter mit voller Geschwin- digkeit. Der Lüfter verlangsamt sich, nachdem das Betriebssystem geladen wurde. Die BIOS-Einstellungen haben sich geändert. Stellen Sie die BIOS-Standard- einstellungen wieder her. Alte BIOS-Version. Aktualisieren Sie das BIOS zur neuesten Version. Besuchen Sie die ASUS Support-Seite unter http://support.asus.com, um die neueste BIOS-Version herunterzuladen. Hoher Geräusch- pegel beim Com- puterbetrieb. Der CPU-Lüfter wurde ersetzt. Stellen Sie sicher, dass Sie einen kompatiblen oder von ASUS empfohlenen CPU-Lüfter verwenden. Der Luftstrom zur Kühlung Ihres Computers ist unzureichend.. Stellen Sie den Computer an einem Platz mit besserer Luftzirkulation auf. Systemtemperatur ist zu hoch.

• Aktualisieren Sie das BIOS.

• Falls Sie mit dem Aufbau des Motherboards vertraut sind, können Sie den Innenraum des Gehäuses reinigen. Falls das Problem weiterhin besteht, beziehen Sie sich auf die Garantiekarte Ihres Desktop PCs und setzen Sie sich mit dem ASUS Kundendienst in verbindung. Für Infos zum ASUS Kundendienst besuchen Sie die ASUS Supportseite unter http://support.asus.com132 Kapitel 7: Problembehandlung Deutsch Deutsch ASUS Kontaktinformationen ASUSTeK COMPUTER INC. Adresse 15 Li-Te Road, Peitou, Taipei, Taiwan 11259 Telefon [phone] Fax [phone] E-Mail [e-mail] Webseite www.asus.com.tw Technische Unterstützung Telefon [phone] Online-Support support.asus.com ASUS COMPUTER INTERNATIONAL (Amerika) Adresse 800 Corporate Way, Fremont, CA 94539, USA Telefon [phone] Fax [phone] Webseite usa.asus.com Technische Unterstützung Telefon [phone] Support-Fax [phone] Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österrreich) Adresse Harkort Str. 21-23, D-40880 Ratingen, Germany Fax [phone] Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) [phone]* Telefon (System/Notebook/Eee/LCD) [phone]* Support-Fax [phone] Online-Support support.asus.com
