V3M3N8200 - Komputer stacjonarny ASUS - Bezpłatna instrukcja obsługi

Typ produktu	Komputer stacjonarny (Barebone)
Marka	ASUS
Model	V3M3N8200
Wymiary (ok.)	180 x 410 x 380 mm
Waga (ok.)	8 kg
Zasilanie	300 W z przełącznikiem napięcia 115 V/230 V
Obsługiwane gniazdo CPU	LGA775 (Intel) i Socket 939/AM2 (AMD)
Typ pamięci	DDR DIMM
Liczba slotów pamięci	4 (w zależności od płyty głównej)
Zatoki na dyski	2 zatoki 5,25", 2 wewnętrzne zatoki 3,5"
Porty z przodu	2 porty USB 2.0, porty słuchawkowe i mikrofonowe, LED HDD, przyciski Power i Reset
Porty z tyłu	PS/2 klawiatura i mysz, VGA, równoległy, USB 2.0, LAN RJ-45, E-SATA lub COM lub DVI lub S/PDIF, audio 6/8 kanałów
Główne funkcje	Instalacja CPU, pamięci, kart rozszerzeń, napędów optycznych, dysków twardych i stacji dyskietek
Konserwacja i czyszczenie	Odłącz przed czyszczeniem, używaj miękkiej, suchej szmatki, nie używaj ściernych środków
Bezpieczeństwo	Odłącz zasilanie przed jakąkolwiek interwencją, unikaj dotykania pinów CPU, przestrzegaj napięć elektrycznych
Części zamienne i naprawialność	Standardowe komponenty (CPU, RAM, dyski, zasilacz) łatwo wymienne
Informacje ogólne	Seria ASUS V, instrukcja dostępna w wielu językach, gwarancja według sprzedawcy

Często zadawane pytania - V3M3N8200 ASUS

Jak zainstalować procesor na płycie głównej?

Zlokalizuj gniazdo CPU, podnieś dźwignię, wyrównaj złoty trójkąt CPU z trójkątem na gnieździe, a następnie opuść dźwignię, aby zablokować. Postępuj zgodnie z instrukcjami dla Intel lub AMD.

Jak zainstalować moduł pamięci (DIMM)?

Otwórz zaciski gniazda DIMM, wyrównaj wcięcie modułu z wypustką gniazda, a następnie wciśnij, aż zaciski się zamkną. Odłącz zasilanie przed jakąkolwiek manipulacją.

Jak zamocować radiator CPU?

Umieść radiator na CPU, a następnie wciśnij na krzyż cztery systemy mocujące, aby je zablokować. Podłącz kabel wentylatora do złącza CPU_FAN na płycie głównej.

Jak zainstalować dysk twardy SATA lub IDE?

Zdejmij zaślepkę zatoki 3,5", włóż dysk twardy, przymocuj go dwiema śrubami, a następnie podłącz kable SATA lub IDE oraz kabel zasilania.

Jak podłączyć kable panelu przedniego?

Podłącz kable diod LED (HDD, Power), przycisków (Power, Reset) oraz portów USB, postępując zgodnie z oznaczeniami na płycie głównej. Sprawdź instrukcję płyty głównej w celu uzyskania dokładnego wyprowadzenia.

Jak wybrać odpowiednie napięcie zasilania?

Użyj przełącznika napięcia znajdującego się w pobliżu złącza zasilania: 115 V dla 100-127 V, 230 V dla 200-240 V. Sprawdź napięcie w swoim regionie przed podłączeniem urządzenia.

Jak zdjąć panel boczny i przedni?

Odkręć śruby z tylnego panelu, przesuń panel boczny do tyłu, a następnie podnieś zaczepy przedniego panelu, aby go odłączyć i obrócić w prawo.

Co zrobić, jeśli komputer nie uruchamia się po instalacji?

Sprawdź, czy wszystkie kable zasilania są podłączone, CPU i RAM są prawidłowo zainstalowane, przełącznik napięcia jest we właściwej pozycji, a karta graficzna (jeśli potrzebna) jest dobrze osadzona.

Jakie typy urządzeń peryferyjnych można podłączyć z tyłu?

Możesz podłączyć klawiaturę/mysz PS/2, monitor VGA, drukarkę równoległą, urządzenia USB, kabel sieciowy RJ-45, oraz w zależności od opcji: E-SATA, COM, DVI, S/PDIF optyczny/koncentryczny oraz audio 6/8 kanałów.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna na stronie notice-facile.com dla modelu V3M3N8200 ASUS, w formacie PDF w wielu językach. Możesz ją również pobrać bezpłatnie.

INSTRUKCJA OBSŁUGI V3M3N8200 ASUS

Podręcznik instalacji

Elementy panela przedniego

1. Pokrywa 5,25-calowej wnęki na napęd
2. Pokrywa 3,5-calowej wnęki na napęd
3. Port słuchawek
4. Port mikrofonu
5. Porty USB 2.0*
6. Dioda LED HDD
7. Przycisk zasilania
8. Przycisk Reset

UWAGA: *Niektóre modele mogą być wyposażone w dwa dodatkowe porty USB 2.0 i/lub jeden port IEEE 1394a.

1 2 ASUS 3 4 5 6 7 8

1 2 ADUS 3 4 5 6 7 8

Elementy panela tylnego

UWAGA: Porty na panelu tylnym i miejsca ich lokalizacji mogą się różnić, w zależności od modelu systemu. Szczegółowe opisy znajdują się w podręczniku użytkownika systemu.

1. Port klawiatury PS/2 ( )
2. Port myszy PS/2 (
3. Port VGA ( )
4. Port równoległy (
5. Porty USB 2.0 ( ) (niektóre modele mogą posiadać z tyłu cztery porty USB 2.0)
6. Port LAN (RJ-45) (☐)
7. Jeden z następujących portów:
   • E-SATA port (
   • Port szeregowy (COM1) (
8. Port DVI-D (
   • Optyczny port wyjścia S/PDIF (
9. Koncentryczny port wyjścia S/PDIF (
10. Port IEEE1394 ( ) (tylko niektóre modele)

1. Jedna z następujących konfiguracji portów audio:

- 6-kanałowe

• 8-kanałowe

Szczegółowe informacje zawiera tabela konfiguracji w podręczniku użytkownika.

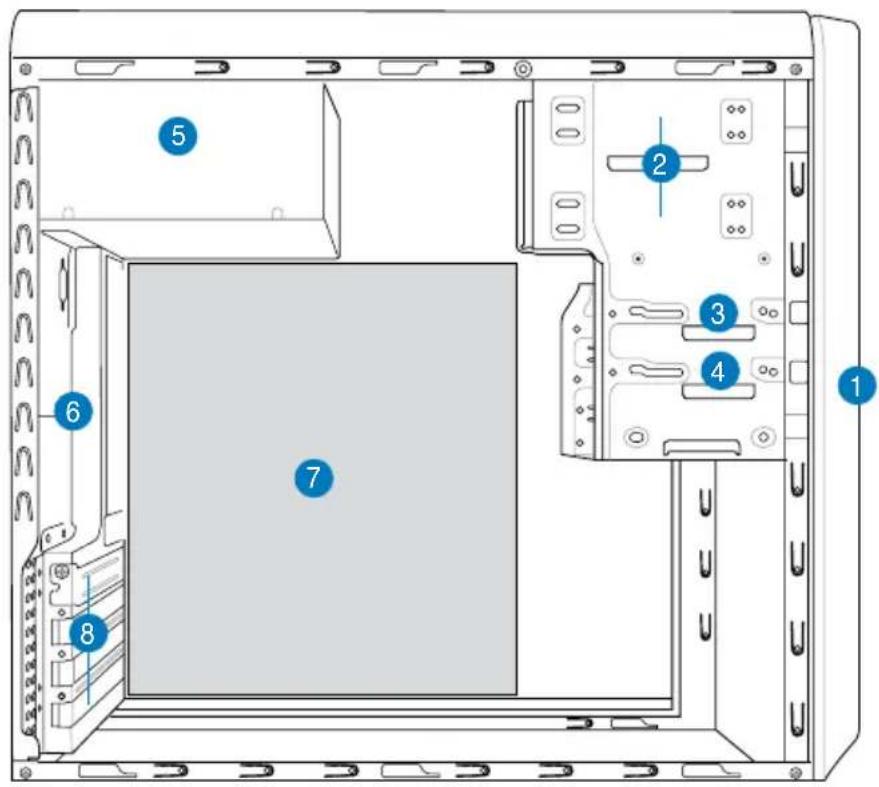

Komponenty wewnętrzne

1. Pokrywa panela przedniego

2. Pusta wnęka na napęd optyczny 5,25 cala

3. Wnęka na napęd dyskietek elastycznych

4. Wnęka na napęd dysku twardego

5. Moduł zasilacza

6. Gniazdo wentylatora obudowy

7. Płyta główna ASUS*

8. Metalowe zaślepki gniazd rozszerzenia

UWAGA: *Szczegółowe informacje dotyczące płyty głównej znajdują się w systemowym podręczniku użytkownika systemu.

Wybór napięcia

Zasilacz systemu posiada przełącznik wyboru napięcia 115 V/230 V, znajdujący się poniżej złącza zasilania. Przełącznik ten służy do wyboru właściwego napięcia wejściowego prądu zasilającego systemu, zgodnego z napięciem prądu zasilającego w danym obszarze.

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 100-127 V, przełącznik ten należy ustawić na 115 V.

115

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 200-240 V, przełącznik ten należy ustawić na 230 V.

UWAGA: Informacje o dokładnym położeniu selektora napięcia znajdują się w podręczniku użytkownika systemu.

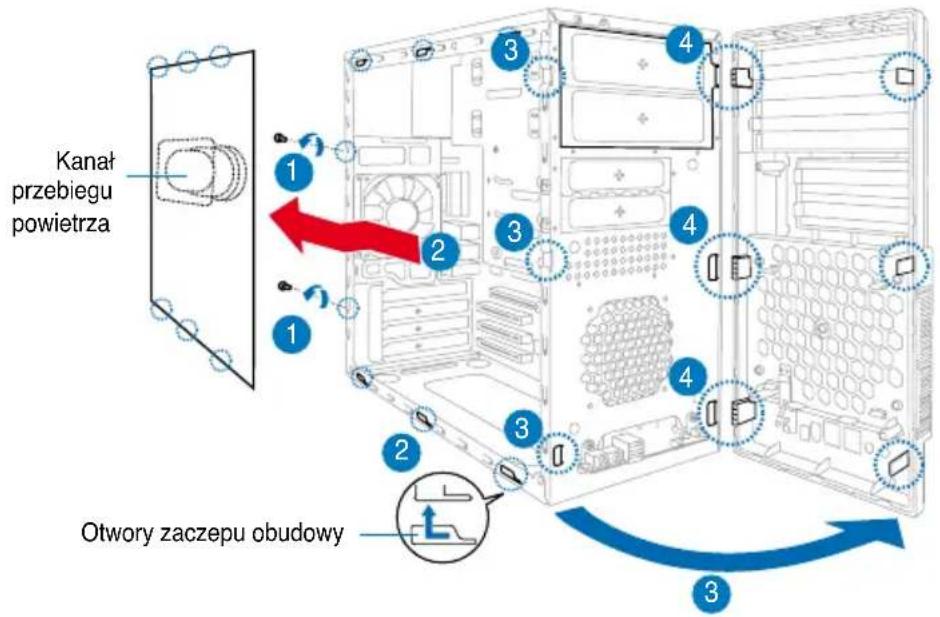

Zdejmowanie pokrywy bocznej i zespołu panela przedniego

1. Odkręć śruby pokrywy na panelu tylnym.
2. Odciagnij pokrywę boczną w kierunku panela tylnego, aż do zwolnienia zaczepów z występów obudowy. Odłóż na bok pokrywę boczną.
3. Odszukaj zaczepy mocowania panela przedniego, następnie unieś je, aż do zwolnienia z obudowy.
4. Obróć zespół panela przedniego na prawo, aż do pokazania wypustów zawiasowych z prawej strony zespołu.
5. Zdejmij zespół panela przedniego, a następnie odłóż go na bok.

Kanał przebiegu powietrza 1 2 3 4 3 4 2 3 4 2 Otwory zaczepu obudowy 3

Instalacja procesora

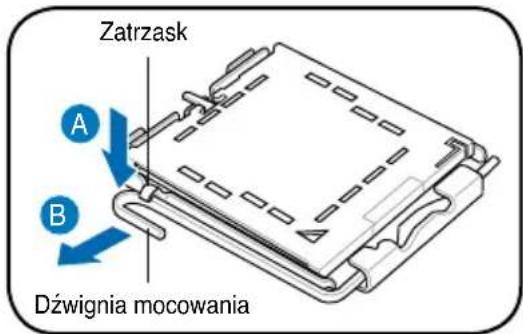

Instalacja pakietu procesora Intel® Pentium® 4 w podstawce LGA775

1. Zlokalizuj gniazdo procesora na płycie głównej.
2. Naciśnij kciukiem dźwignię mocowania (A) i przesuń ją na lewo (B), aż do zwolnienia z zatrzasku.

OSTRZEŻENIE. Aby zapobiec uszkodzeniu styków gniazda, nie należy zdejmować pokrywy PnP, jeśli nie będzie instalowany procesor.

Zatrzask A B Dźwignia mocowania

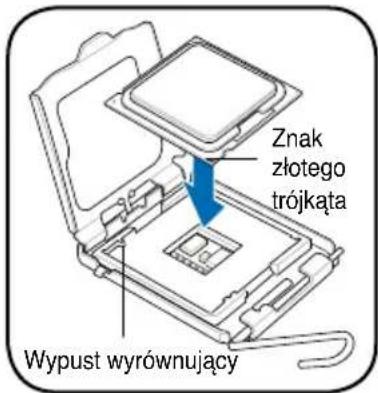

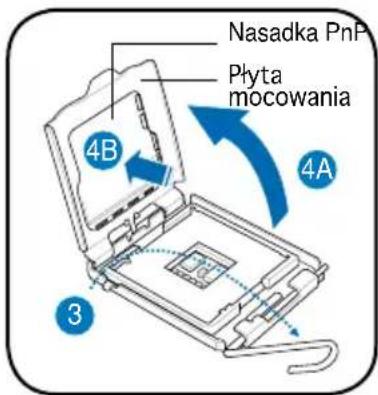

1. Unieś dźwignię mocowania w kierunku strzałki pod kątem 135°.
2. Unieś płytę mocowania kciukiem i palcem wskazującym pod kątem 100° (4A), a następnie naciśnij nasadkę PnP w oknie płyty mocowania w celu usunięcia (4B).
3. Ustaw procesor nad gniazdem, upewniając się, że złoty trójkąt znajduje się w dolnym lewym rogu gniazda. Wypust wyrównujący powinien pasować do nacięcia procesora.
4. Zamknij płytę mocowania (A), a następnie naciśnij dźwignię mocowania (B), aż do zatrzaśnięcia w zatrzasku.

Nasadka PnP Plyta mocowania 4B 4A 3

Znak złotego trójkąta Wypust wyrównujący

A B

Instalacja pakietu procesora AMD

1. Odszukaj gniazdo procesora, a następnie podnieś dźwignię gniazda pod katem 90° – 100°.

2. Zainstaluj procesor w gnieździe, upewniając się, że róg procesora oznaczony złotym trójkątem jest dopasowany do rogu gniazda ze znakiem małego trójkąta.

3. Naciśnij do dołu dźwignię gniazda w celu zamocowania procesora.

OSTRZEŻENIE: Nieprawidłowa instalacja procesora w gnieździe, może spowodować wygięcie szpilek i poważne uszkodzenie procesora!

Instalacja zespołu wentylatora procesora i radiatora Instalacja radiatora i wentylatora procesora Intel® Pentium® 4

1. Ustaw radiator na zainstalowanym procesorze, upewniając się, że cztery elementy mocujące odpowiadają otworom w płycie głównej.

2. Naciśnij jednocześnie, kolejno dwa elementy mocujące po przekątnej, aby zamocować zespół wentylatora i radiatora.

3. Po założeniu zespołu wentylatora i radiatora należy podłączyć kabel wentylatora procesora do złącza na płycie głównej.

A B A B 1 1

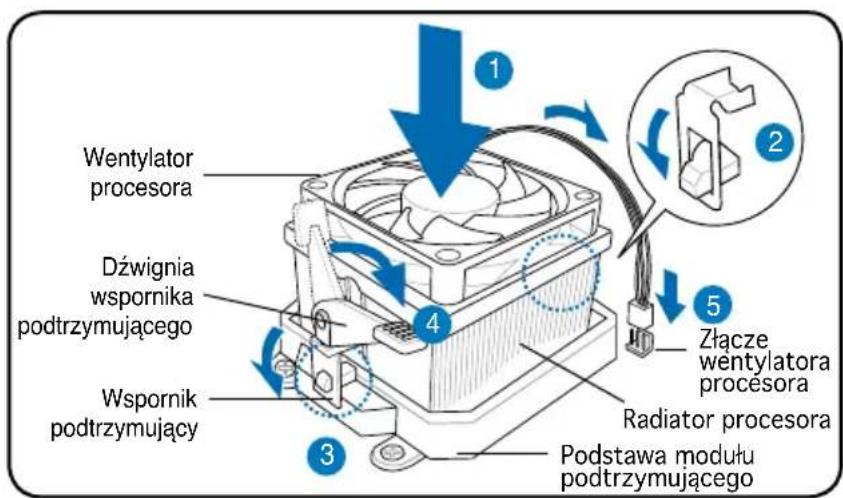

Instalacja radiatora i wentylatora procesora AMD

1. Ustaw radiator na zainstalowanym procesorze.

WAŻNE. Upewnij się, że zespół wentylatora i radiatora jest idealnie dopasowany do podstawy modułu mechanizmu przytrzymywania; w przeciwnym razie nie będzie można zablokować wspornika podtrzymującego.

1. Podłącz jeden koniec wspornika podtrzymującego do podstawy modułu podtrzymującego.

2. Podłącz drugi koniec wspornika podtrzymującego (obok blokady wspornika podtrzymującego) do podstawy modułu podtrzymującego, aż do kliknięcia, oznaczającego zaskoczenie na miejsce.

UWAGA. Opakowanie z procesorem powinno zawierać instrukcje dotyczące procesora, zespołu wentylator/radiator i mechanizmu podtrzymującego. Jeśli instrukcje przedstawione w tej części nie zgadzają się z dokumentacją procesora, należy stosować się do instrukcji dokumentacji procesora.

1. Naciśnij blokadę wspornika podtrzymującego mechanizmu podtrzymującego w celu zamocowania wentylatora i radiatora do podstawy modułu podtrzymującego.

2. Podłącz kabel wentylatora procesora do złącza na płycie głównej.

OSTRZEŻENIE. Nie wolno zapomnieć o podłączeniu złącza wentylatora procesora! Jeśli złącze to nie zostanie podłączone, może wystąpić błąd monitorowania sprzętu.

Wentylator procesora Dźwignia wspornika podtrzymującego Wspornik podtrzymujący Podstawa modułu podtrzymującego Złącze wentylatora procesora Radiator procesora

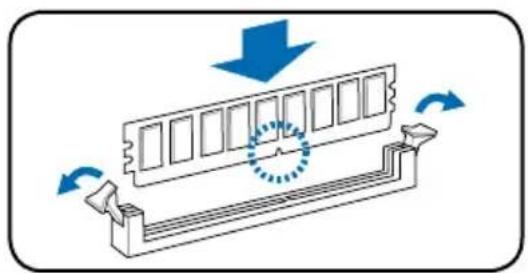

Instalacja modułu DIMM

1. Zlokalizuj gniazda DIMM na płycie głównej.
2. Odblokuj gniazdo DIMM, naciskając na zewnątrz zatrzaski mocujące.
3. Wyrównaj moduł DIMM w gnieździe, aby nacięcie w module DIMM pasowało do wypustu gniazda.
4. Naciśnij moduł DIMM w kierunku gniazda, aż do zatrzaśnięcia się do wewnątrz zatrzasku podtrzymującego.

• Przed dodawaniem lub odłączaniem modułów DIMM należy odłączyć zasilanie. Niezastosowanie się do tego polecenia może spowodować uszkodzenie płyty głównej i/lub komponentów.
• Moduły DDR DIMM posiadają nacięcie, które umożliwia ich instalację tylko w jednym kierunku. NIE wolno na siłę wkładać modułu DIMM do gniazda, ponieważ może to spowodować uszkodzenie modułu DIMM.

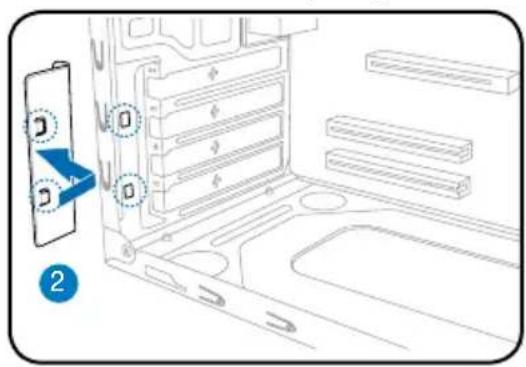

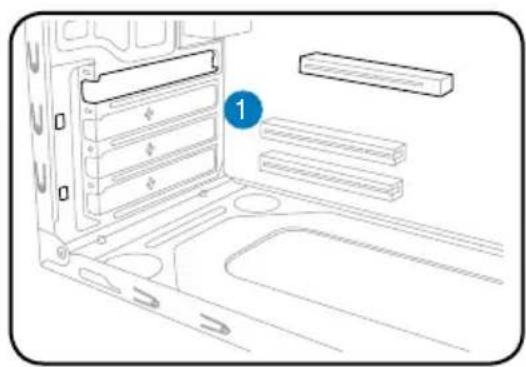

Instalacja karty rozszerzenia

1. Zdejmij metalową zaślepkę.

1. Wstaw złącze karty do gniazda, a następnie naciśnij mocno kartę, aż do jej pełnego dopasowania do gniazda.

2. Założ metalową zaślepkę.

3. Zdejmij metalową zaślepkę usytuowaną naprzeciw gniazda, które ma zostać wykorzystane.

Instalacja napędów pamięci masowej

Napęd optyczny

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 5,25".
2. Wstaw napęd optyczny do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd optyczny dwiema śrubami po obu stronach wnęki.
4. Podłącz złącza IDE (A) oraz wtyki zasilania (B) do złączy z tyłu napędu.

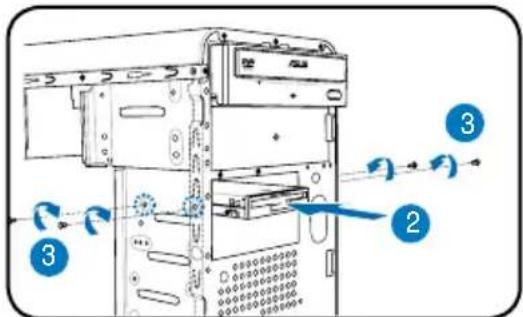

Napęd dyskietek elastycznych

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy dolnego napędu 3,5".
2. Wstaw napęd dyskietek elastycznych do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dyskietek elastycznych dwiema śrubami po obu stronach wnęki.
4. Podłącz wtyki sygnałowe (A) i zasilania (B) do złączy z tyłu napędu.

Napęd dysku twardego

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 3,5".
2. Wstaw napęd dysku twardego do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dysku twardego dwiema śrubami po obu stronach wnęki.

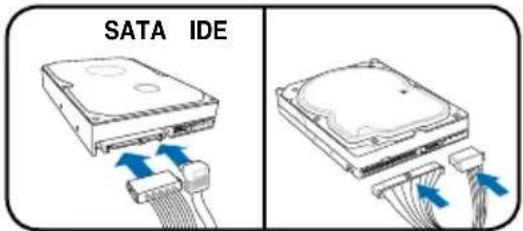

1. Dysk twardy SATA: Podłącz wtyki jednego końca kabla sygnałowego SATA i wtykę zasilania do złączy z tyłu napędu.

Dysk twardy IDE: Podłącz wtyki IDE oraz zasilania do złączy z tyłu napędu.

SATA IDE

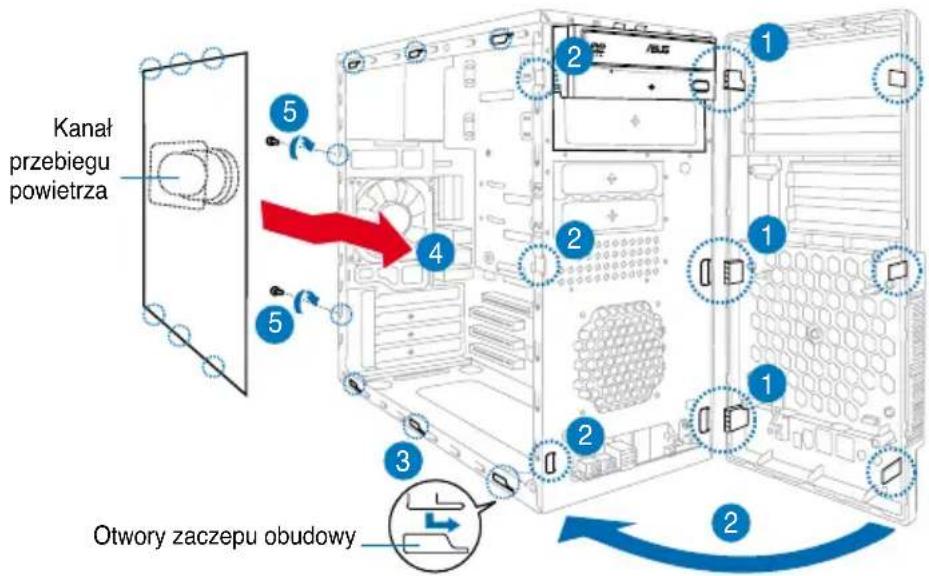

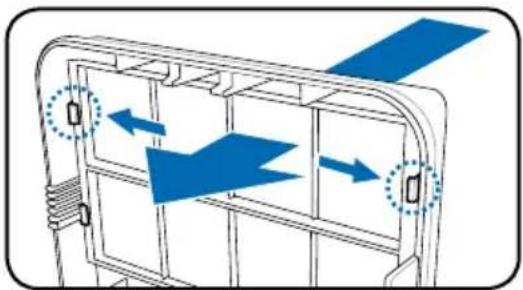

Zdejmowanie pokryw wnęk i zakładanie zespołu panela przedniego i pokrywy bocznej

Po zainstalowaniu napędu dysku optycznego i/lub napędu dyskietek elastycznych, przed zamontowaniem ich w obudowie należy zdjąć pokrywę(y) wnęki. Aby to wykonać należy:

1. Odszukaj zatrzaski pokrywy wnęki.

2. Naciśnij zatrzaski do zewnątrz, aby zwolnić pokrywę wnęki.

3. Naciśnij pokrywę wnęki do wewnątrz, a następnie odóż ją na bok.

4. Wykonaj te same instrukcje w celu odłączenia pokrywy wnęki na napęd 3,5".

Aby założyć zespół panela przedniego i pokrywę boczną:

1. Wstaw wypusty zawiasowe zespołu panela przedniego do otworów z prawej strony obudowy.
2. Obróć zespół panela przedniego w lewo, a następnie wstaw zaczepy do obudowy, aż do dopasowania na miejsce zespołu panela przedniego.
3. Wstaw zaczepy pokrywy bocznej do górnych i dolnych otworów obudowy.
4. Naciskaj pokrywę boczną w kierunku panela przedniego, aż do jej dopasowania na miejsce.
5. Zamocuj pokrywę dwiema, wcześniej odkręconymi śrubami.

Kanał przebiegu powietrza 5 4 2 1 2 1 3 2 Otwory zaczepu obudowy 2
