Tipo de produto	Computador de mesa (Barebone)
Marca	ASUS
Modelo	V3M3N8200
Dimensões (aprox.)	180 x 410 x 380 mm
Peso (aprox.)	8 kg
Fonte de alimentação	300 W com seletor de tensão 115 V/230 V
Soquete de CPU suportado	LGA775 (Intel) e Soquete 939/AM2 (AMD)
Tipo de memória	DDR DIMM
Número de slots de memória	4 (dependendo da placa-mãe)
Bays de armazenamento	2 bays 5.25", 2 bays 3.5" internos
Portas frontais	2 portas USB 2.0, portas fone e microfone, LED HDD, botões Power e Reset
Portas no painel traseiro	PS/2 teclado e mouse, VGA, paralela, USB 2.0, LAN RJ-45, E-SATA ou COM ou DVI ou S/PDIF, áudio 6/8 canais
Funções principais	Instalação de CPU, memória, placas de extensão, unidades ópticas, discos rígidos e disquetes
Manutenção e limpeza	Desligar antes da limpeza, usar um pano macio e seco, não usar produtos abrasivos
Segurança	Desligar a fonte antes de qualquer intervenção, evitar tocar nos pinos do CPU, respeitar as tensões elétricas
Peças de reposição e reparabilidade	Componentes padrão (CPU, RAM, discos, fonte) facilmente substituíveis
Informações gerais	ASUS V Series, manual disponível em vários idiomas, garantia conforme o revendedor

Perguntas frequentes - V3M3N8200 ASUS

Como instalar o processador na placa-mãe?

Localize o soquete da CPU, levante a alavanca, alinhe o triângulo dourado da CPU com o do soquete, então abaixe a alavanca para travar. Siga as instruções específicas para Intel ou AMD.

Como instalar um módulo de memória (DIMM)?

Abra os clipes do soquete DIMM, alinhe o entalhe do módulo com o pino do soquete, então pressione até que os clipes se fechem. Desligue a alimentação antes de qualquer manuseio.

Como fixar o dissipador térmico da CPU?

Coloque o dissipador sobre a CPU, então pressione os quatro sistemas de aperto na diagonal para travá-los. Conecte o cabo do ventilador ao conector CPU_FAN da placa-mãe.

Como instalar um disco rígido SATA ou IDE?

Remova a tampa do bay 3.5", insira o disco rígido, fixe-o com dois parafusos, então conecte os cabos SATA ou IDE e o cabo de alimentação.

Como conectar os cabos do painel frontal?

Conecte os cabos dos LEDs (HDD, Power), dos botões (Power, Reset) e das portas USB seguindo as referências na placa-mãe. Consulte o manual da placa-mãe para a pinagem exata.

Como escolher a tensão correta da fonte?

Use o seletor de tensão localizado perto do conector de alimentação: 115 V para 100-127 V, 230 V para 200-240 V. Verifique a tensão da sua região antes de conectar o aparelho.

Como remover o painel lateral e a frente?

Remova os parafusos do painel traseiro, deslize o painel lateral para trás, então levante os ganchos da frente para soltá-la e girá-la para a direita.

O que fazer se o computador não ligar após a instalação?

Verifique se todos os cabos de alimentação estão conectados, se a CPU e a RAM estão instaladas corretamente, se o seletor de tensão está na posição correta e se a placa gráfica (se necessário) está bem encaixada.

Que tipos de periféricos podem ser conectados na parte traseira?

Você pode conectar teclado/mouse PS/2, monitor VGA, impressora paralela, periféricos USB, cabo de rede RJ-45 e, dependendo das opções: E-SATA, COM, DVI, S/PDIF óptico/coaxial e áudio 6/8 canais.

Onde encontrar o manual de instruções completo?

O manual está disponível no site notice-facile.com para o modelo V3M3N8200 ASUS, em formato PDF em vários idiomas. Você também pode baixá-lo gratuitamente.

MANUAL DE UTILIZADOR V3M3N8200 ASUS

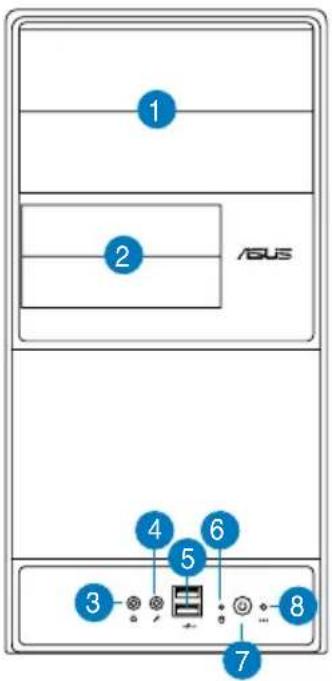

Manual de instalação

1. Tampa do compartimento da unidade de 5,25"
2. Tampa do compartimento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposição)

NOTA: *Alguns modelos podem incluir duas portas USB 2.0 adicionais e/ou uma porta IEEE 1394a.

1 2 ASUS 4 5 6 3 7 8

1 2 4 5 6 7 3 8 ADUS

Características do painel traseiro

NOTA: As portas do painel traseiro e suas localizações podem variar dependendo do modelo do seu sistema. Para descrições mais detalhadas, consulte o guia do utilizador do sistema.

1. Porta para teclado PS/2 ( )
2. Porta para rato PS/2 ( )
3. Porta VGA ( )
4. Porta paralela (

5. Portas USB 2.0 ( ) (alguns modelos podem incluir quarto portas USB 2.0 traseiras)

6. Porta LAN (RJ-45) (☐)

7. Uma das seguintes portas:

8. Porta E-SATA (

9. Porta série (COM1) (
10. Porta DVI (

- Porta óptica para saída S/PDIF (

- Porta coaxial para saída S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das seguintes configurações de portas de áudio:

- 6-canais

• 8-canais

Consulte a tabela de configuração no guia do utilizador para obter mais informações.

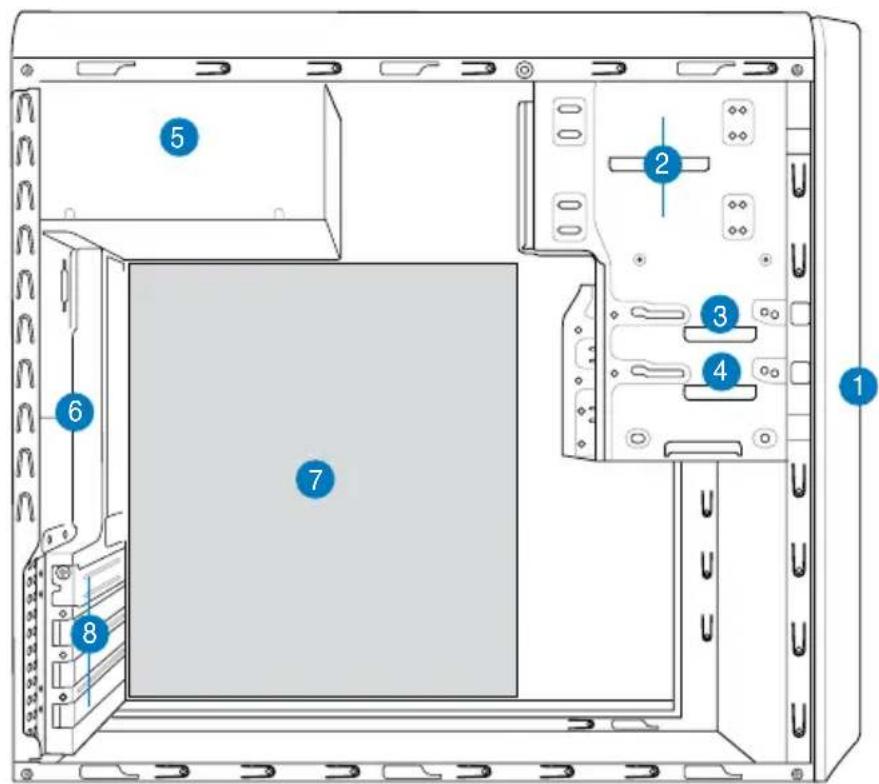

Componentes internos

1. Tampa do painel frontal
2. Compartimento vazio para unidade óptica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentação

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metálicos da ranhura de expansão

Selecção da voltagem

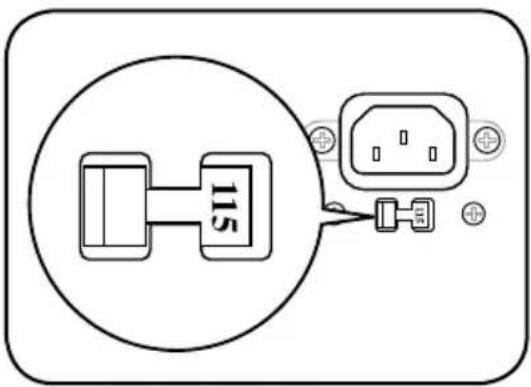

A fonte de alimentação do sistema possui um selector de voltagem de 115 V/230 V situado ao lado do conector de alimentação. Utilize este comutador para seleccionar a voltagem apropriada, de acordo com a potência fornecida na sua área.

Se a voltagem disponível na sua área for de 100-127 V, defina o comutador para 115 V.

115

Se a voltagem disponível na sua área for de 200-240 V, defina o comutador para 230 V.

NOTA: Consulte o guia do utilizador do sistema para obter mais informações sobre a localização exacta do selector de voltagem.

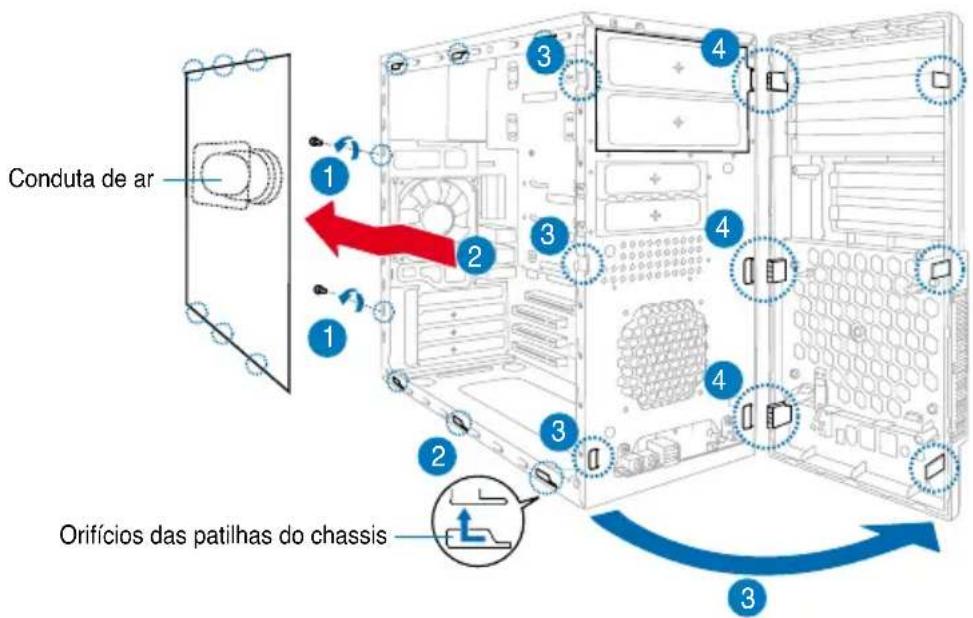

Remoção da tampa lateral e do painel frontal

1. Remova os parafusos existentes no painel traseiro.
2. Puxe a tampa lateral em direcção ao painel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do painel frontal, de seguida levante-as até estas se soltarem do chassis.
4. Rode o painel frontal para a direita até as patilhas do tipo dobradiça existentes no lado direito focarem expostas.
5. Remova o painel frontal e coloque-o de lado.

Conduta de ar Orifícios das patilhas do chassis

Instalação da CPU

Instalação de uma CPU Intel® Pentium® 4 no socket LGA775

1. Procure o socket da CPU na placa principal.

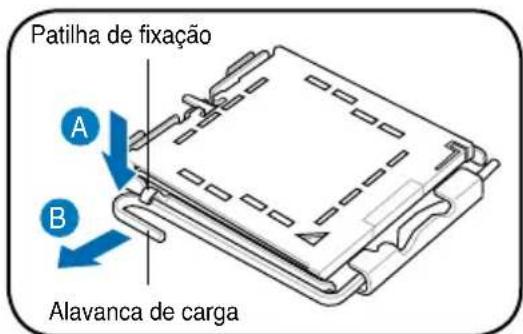

2. Exerça pressão sobre a alavanca de carga com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇÃO. Para evitar danificar os pinos do socket, não remova a tampa PnP a não ser que esteja a instalar uma CPU.

Patilha de fixação A B Alavanca de carga

1. Levante a alavanca de carga na direcção indicada pela seta num ângulo de 135°.

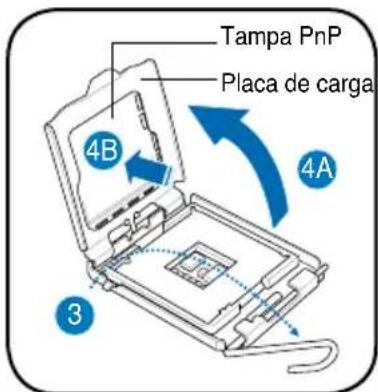

2. De seguida levante a placa de carga com o polegar e o indicador num ângulo de 100° (4A), depois empurre a tampa PnP através da janela da placa de carga para a remover (4B).

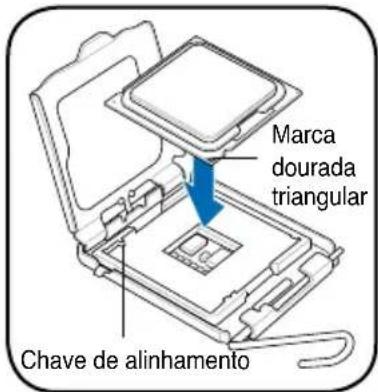

3. Posicione a CPU por cima do socket, certificando-se de que o triângulo dourado se encontra no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Feche a placa de carga (A), de seguida exerça pressão sobre a alavanca de carga (B) até esta encaixar com um estalido na patilha de fixação.

Tampa PnP Placa de carga 4B 4A 3

Marca dourada triangular Chave de alinhamento

A B

Instalação de uma CPU AMD

1. Procure o socket da CPU e levante-o num ângulo de 90-100 graus.

2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pequeno triângulo.

3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇÃO: Uma incorrecta instalação da CPU no socket pode dobrar os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

Instalação de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos estão alinhados com os orifícios existentes na placa principal.

2. Exerça pressão em simultâneo sobre dois fechos de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.

3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, ligue o cabo da ventoinha da CPU ao conector existente na placa principal.

A B A B 1 1

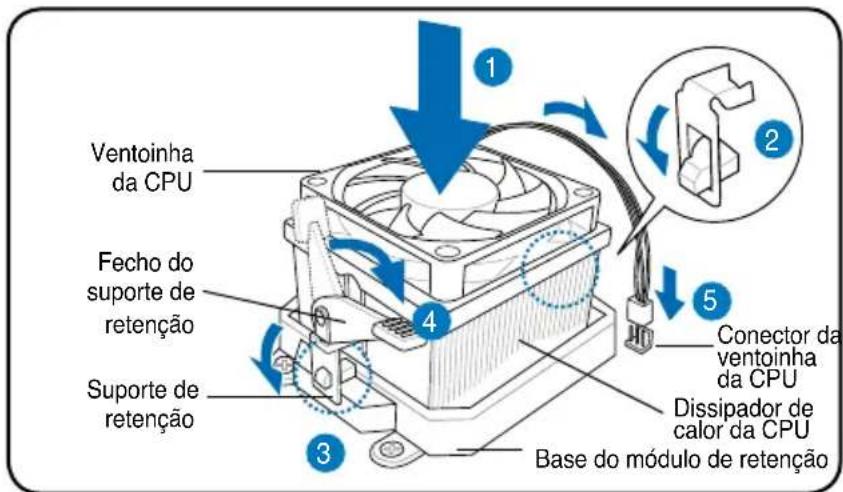

Instalação de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam correctamente na base do módulo do mecanismo de retenção pois caso contrário não conseguirá encaixar correctamente o suporte de retenção.

1. Alinhe uma das extremidades do suporte de retenção com a base do módulo de retenção.
2. Alinhe a outra extremidade do suporte de retenção (junto do fecho do suporte de retenção) com a base do módulo de retenção até ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções desta secção não corresponderem à documentação que acompanha a CPU, siga esta última.

1. Exerça pressão sobre o fecho do suporte de retenção existente no mecanismo de retenção para fixar a ventoinha e o dissipador de calor ao módulo de retenção.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placa principal.

ATENÇÃO. Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver ocorrência de erros ao nível do hardware se não ligar este conector.

Ventoinha da CPU Fecho do suporte de retenção Suporte de retenção 1 2 3 4 5 Conector da ventoinha da CPU Dissipador de calor da CPU Base do módulo de retenção

Instalação do DIMM

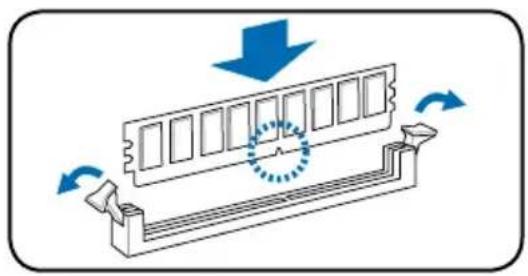

1. Procure os sockets DIMM na placa principal.
2. Desbloqueie um socket DIMM premindo as patilhas do módulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

• Desligue a fonte de alimentação antes de adicionar ou remover módulos DIMM. Se não o fizer poderá danificar seriamente a placa principal e/ou os componentes.
• O módulo DIMM DDR tem um entalhe para que seja colocado apenas na posição correcta. NÃO force a introdução do módulo DIMM no socket para evitar danificar o mesmo.

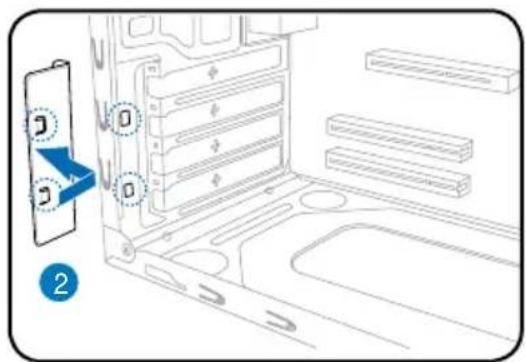

Instalação da placa de expansão

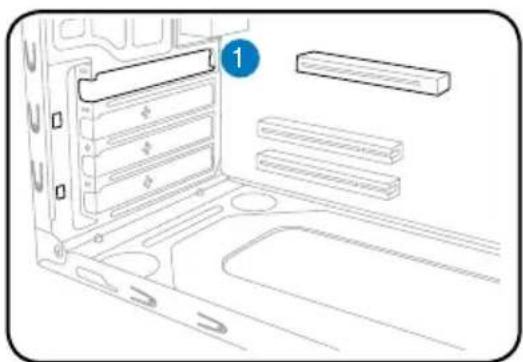

1. Remova o fecho do suporte metálico.

1. Introduza o conector da placa na ranhura e exerça pressão sobre a placa até esta ficar devidamente introduzida na ranhura.

2. Volte a colocar o fecho do suporte metálico.

3. Remova a tampa metálica situada em frente da ranhura que pretende utilizar.

Instalação de unidades de armazenamento

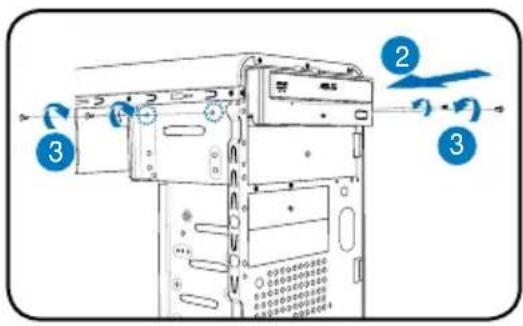

Unidade óptica

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 5,25".
2. Introduza a unidade óptica no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade óptica com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de IDE (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

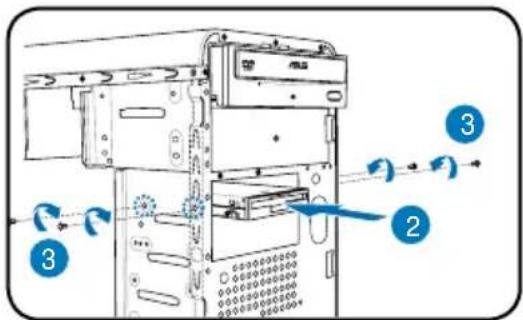

Unidade de disquetes

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disquetes no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disquetes com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de áudio (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disco rígido no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disco rígido com dois parafusos de ambos os lados do compartimento.

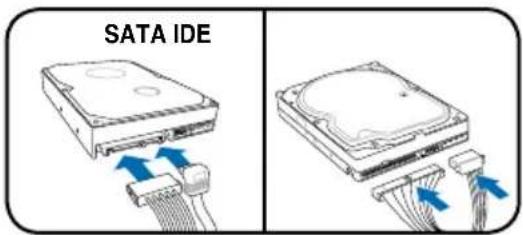

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA aos conectores situados na parte de trás da unidade.

Para unidades de disco rígido IDE: Ligue os cabos IDE e de alimentação aos conectores situados na parte de trás da unidade.

SATA IDE

Remoção das tampas dos compartimentos e reinstalação do painel frontal e da tampa lateral

Se instalou uma unidade óptica e/ou uma unidade de disquetes, remova a(s) tampa(s) do(s) compartimento(s) no painel frontal antes de reinstalar as unidades no chassis. Para tal:

1. Procure os fechos das tampas dos compartimentos.
2. Exerça pressão sobre os fechos para fora para retirar a respectiva tampa.
3. Empurre a tampa do compartimento para dentro e depois coloque-a de lado.
4. Siga estas instruções para remover a tampa do compartimento da unidade de 3,5".

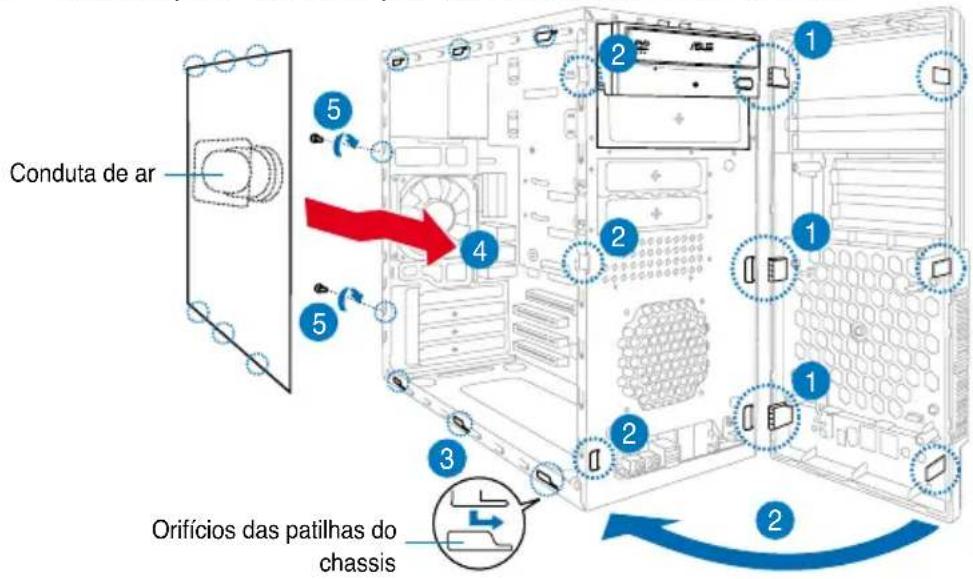

Para reinstalar o painel frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do painel frontal nos orifícios existentes no lado direito do chassis.
2. Rode o painel frontal para a esquerda e de seguida introduza as patilhas no chassis até o painel frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orifícios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do painel frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com os dois parafusos removidos anteriormente.

Conduta de ar Orifícios das patilhas do chassis
