INSTRUKCJA OBSŁUGI Q32009SB Qilive

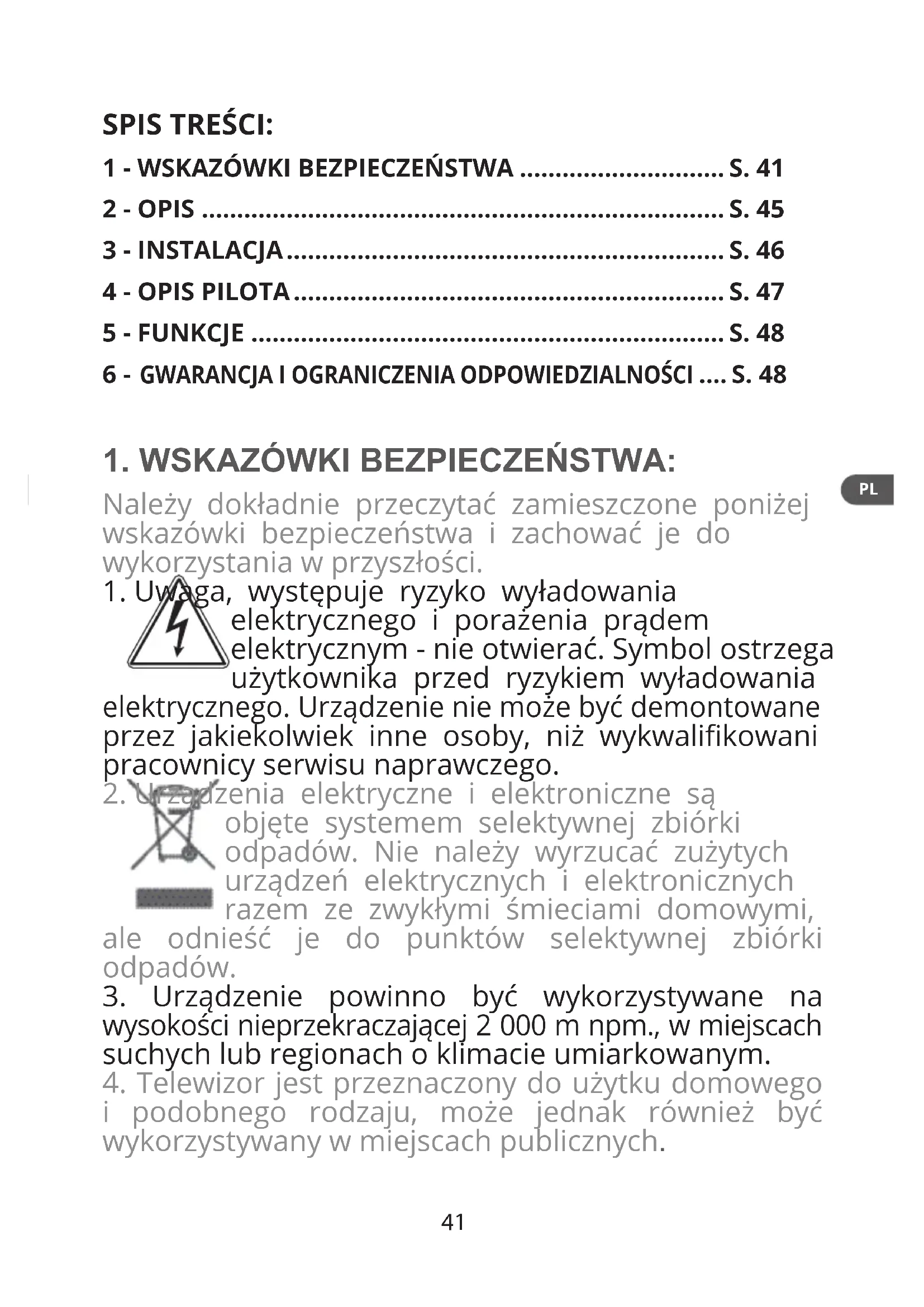

Należy dokładnie przeczytać zamieszczone poniżej wskazówki bezpieczeństwa i zachować je do wykorzystania w przyszłości.

1. Uwaga, występuje ryzyko wyładowania

elektrycznego i porażenia prądem elektrycznym - nie otwierać. Symbol ostrzega użytkownika przed ryzykiem wyładowania elektrycznego. Urządzenie nie może być demontowane przez jakiekolwiek inne osoby, niż wykwalikowani pracownicy serwisu naprawczego.

2. Urządzenia elektryczne i elektroniczne są

objęte systemem selektywnej zbiórki odpadów. Nie należy wyrzucać zużytych urządzeń elektrycznych i elektronicznych razem ze zwykłymi śmieciami domowymi, ale odnieść je do punktów selektywnej zbiórki odpadów.

3. Urządzenie powinno być wykorzystywane na

wysokości nieprzekraczającej 2000 m npm., w miejscach suchych lub regionach o klimacie umiarkowanym.

4. Telewizor jest przeznaczony do użytku domowego

i podobnego rodzaju, może jednak również być wykorzystywany w miejscach publicznych. SPIS TREŚCI:

5. Minimalna ilość wolnego miejsca dookoła urządzenia,

zapewniająca wystarczającą wentylację: 5 cm.

6. Nie należy w żaden sposób zasłaniać otworów

wentylacyjnych urządzenia lub blokować ich takimi przedmiotami, jak gazety, obrusy, zasłony itp.

7. Wtyczka zasilania musi być łatwo dostępna. Nie

należy ustawiać telewizora lub jakichkolwiek mebli itp. na przewodzie zasilającym. Uszkodzenie przewodu zasilającego może być przyczyną pożaru lub porażenia prądem elektrycznym. Należy zawsze trzymać przewód zasilający wyłącznie za wtyczkę i nie wyłączać telewizora, pociągając za przewód. Nie wolno dotykać przewodu zasilającego/wtyczki mokrymi rękawami, ponieważ może to spowodować zwarcie lub porażenie prądem elektrycznym. Nie wolno wykonywać pętli na przewodzie zasilającym lub związywać go z jakimikolwiek innymi przewodami. Jeżeli przewód zasilania jest uszkodzony, celem zapewnienia bezpieczeństwa, może on zostać wymieniony jedynie przez producenta, jego serwis naprawczy lub inne osoby posiadające odpowiednie kwalikacje.

8. Urządzenie nie może być narażone na ociekającą

wodę lub ochlapanie. Nie należy ustawiać na urządzeniu jakichkolwiek przedmiotów zawierających ciecze, takich jak wazony.

9. Nie narażać telewizora na bezpośrednie działanie

promieni słonecznych i nie ustawiać w pobliżu urządzenia jakichkolwiek przedmiotów z otwartym płomieniem, takich jak świece.

10. Nie ustawiać telewizora w pobliżu jakichkolwiek

źródeł ciepła, takich jak grzejniki elektryczne, kaloryfery itp.

11. Nie ustawiać telewizora bezpośrednio na posadzce

lub na jakimkolwiek podłożu pochyłym.

12. Aby uniknąć ryzyka uduszenia, worki plastikowe

muszą znajdować się poza zasięgiem niemowląt, dzieci i zwierząt domowych.43

13. Dokładnie zamocować wspornik do telewizora.

Jeżeli wspornik jest dostarczany ze śrubami, należy dokręcić je odpowiednio mocno, aby telewizor się nie nachylał. Nie należy jednak dokręcać śrub zbyt mocno i prawidłowo zamocować gumowe podstawki.

14. Nie wolno wrzucać baterii do ognia lub

przechowywać ich z jakimikolwiek materiałami niebezpiecznymi bądź łatwopalnymi. Ostrzeżenie: Nie narażać baterii na działanie wysokiej temperatury, poprzez bezpośrednie działanie promieni słonecznych, ognia itp.

15. Produkt stanowi urządzenie elektryczne

klasy 2 z podwójną izolacją. Urządzenie zostało zaprojektowane w sposób niewymagający uziemienia. Ostrzeżenie Ryzyko odniesienia poważnych obrażeń lub śmierci Ryzyko porażenia prądem elektrycznym Ryzyko niebezpiecznego napięcia Konserwacja Komponent ważny pod względem konserwacji OSTRZEŻENIE: Nie wolno połykać baterii. Baterie zawierają produkty chemiczne, które mogą spowodować poparzenie. Produkt lub akcesoria dostarczone w zestawie mogą zawierać baterie guzikowe. Połknięcie baterii guzikowej może spowodować nie tylko poważne poparzenia organów wewnętrznych w czasie zaledwie 2 godzin, ale grozi również śmiercią. Zarówno nowe, jak i używane baterie muszą być przechowywane poza zasięgiem dzieci. Jeżeli kieszeń na baterie nie zamyka się prawidłowo, należy zaprzestać korzystania z produktu i przechowywać go w miejscu niedostępnym dla dzieci. W przypadku podejrzenia, że baterie zostały połknięte lub włożone do jakiejkolwiek części ciała, należy natychmiast skontaktować się z lekarzem.44

OSTRZEŻENIE: Nie wolno ustawiać telewizora na jakimkolwiek podłożu niestabilnym lub pochyłym. Może to spowodować upadek telewizora, który grozi odniesieniem poważnych obrażeń, a nawet śmiercią. Aby uniknąć możliwości odniesienia obrażeń, w szczególności przez dzieci, należy przestrzegać kilku prostych wskazówek bezpieczeństwa: • Należy używać wyłącznie szafek/wsporników zalecanych przez producenta telewizora. • Należy używać wyłącznie mebli, które mogą wytrzymać ciężar telewizora w sposób całkowicie bezpieczny. • Należy upewnić się, że telewizor nie wystaje poza mebel, na którym jest ustawiony.

• Nie należy ustawiać telewizora na meblach wysokich (takich, jak szafy lub półki), które nie są zamocowane wraz z telewizorem w odpowiedni sposób. • Nie należy umieszczać jakichkolwiek materiałów tekstylnych lub podobnego rodzaju pomiędzy telewizorem, a meblem, na którym jest on ustawiony. • Należy zapoznać dzieci z zagrożeniami występującymi w razie wspinania się na meble w celu dotknięcia telewizora lub jego elementów sterujących. Należy przestrzegać wszystkich wymienionych powyżej wskazówek bezpieczeństwa także w odniesieniu do starego telewizora, jeżeli będzie on używany w innym miejscu. OSTRZEŻENIE: Kiedy urządzenie jest podłączone do uziemienia budynku za pośrednictwem instalacji zasilania sieciowego lub innych środków wyposażonych w uziemienie, bądź też zbiorczej instalacji telewizyjnej i kabla koncentrycznego, w niektórych okolicznościach może to grozić wybuchem pożaru. W związku z powyższym, należy upewnić się, że podłączenie do zbiorczej instalacji telewizyjnej jest wykonane przy użyciu elementów zapewniających izolację elektryczną poniżej pewnego zakresu częstotliwości (izolator galwaniczny, zgodnie z normą EN 60728-11).45

TABLICA Ustawienia wyświetlaczy 31,5’’ Rozdzielczość 16:9 Rozdzielczość 1366 x 768 Jasność 200 cd/M² Kąt widzenia 178° (Poziomy) x 178° (Pionowy) Głębia kolorów 16,7 M SYSTEM AUDIO System audio MPEG-1 warstwa 1/2, MPEG-2 Dźwięk stereo NICAM Maksymalna moc dźwięku 2 x 8 W Korektory TAK (4 tryby) MOC Pobór mocy (OBSŁUGA) ≤ 56 W Pobór mocy (standby) ≤ 0,5 W Wymaganie mocy 100-240 V ~ 50/60 Hz VIDEO System Wideo DVB-T2 & DVB-C ; PAL ; SECAM WYGODA Progresywne skanowanie TAK HD Ready TAK Rozdzielność PC Maks. 1920 x 1080 - 60 Hz Regulacja temperatury kolorów TAK

2.1 Zawartość opakowania

- 1 pilot - 2 baterie (AAA x 2) - 1 Instrukcja obsługi46

Uszkodzenie Możliwa przyczyna Rozwiązanie KARTA DANYCH PRODUKTUModel nr Q32-009SBKlasa wydajności energetycznej AWidoczny obszar ekranu (przekątna, ok.) (cale/cm) 80 cm I 31,5 inchŚrednie zużycie energii w trybie włączenia (W) 38 WŚrednie roczne zużycie energii (kWh/rok)56 KWHŚrednie zużycie energii w trybie gotowości (W) ≤ 0,5 WZużycie energii w trybie wyłączenia (W) 0 WRozdzielczość ekranu (w pikselach) 1366*768

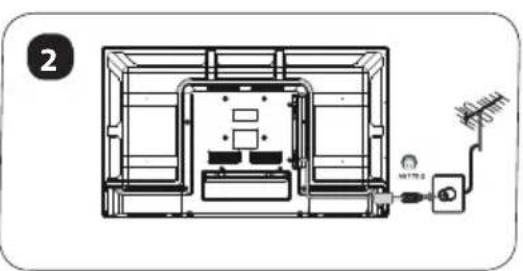

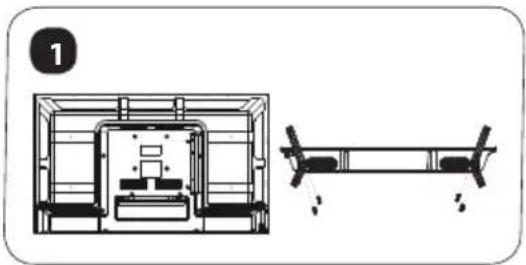

1. Założyć podstawę z tyłu telewizora LED i dokręcić śruby.2. Podłączyć przewód antenowy do gniazda RF.

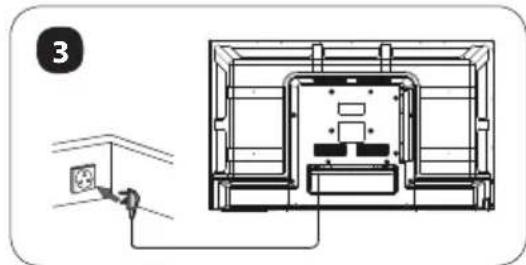

3. Podłączyć przewód zasilający do prawidłowego sieciowego gniazdka zasilania.

4. Otworzyć pokrywkę znajdującej się z tyłu urządzenia kieszeni na baterie. Włożyć dwie baterie 1,5 V typu

AAA, przestrzegając prawidłowej biegunowości. Zamknąć pokrywę.

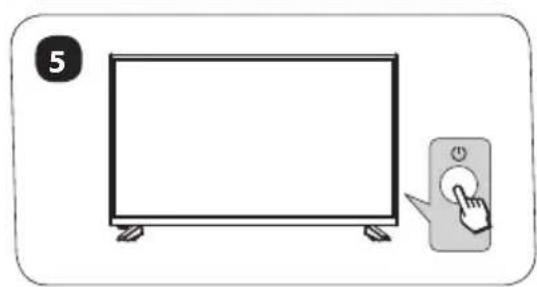

5. Włączyć TV wciskając przycisk

na telewizorze lub na pilocie. Dioda LED zmieni kolor z czerwonego na zielony.

1. Zasilanie: Włączanie/wyłączanie telewizora.

2. Wyciszanie: Wcisnąć, aby wyłączyć dźwięk. Wcisnąć ponownie lub wcisnąć przycisk

VOL + (15), aby ponownie włączyć dźwięk.

3. 0-9: Wcisnąć jeden z przycisków 0 do 9, aby wybrać bezpośrednio program telewizyjny

podczas oglądania telewizji. Zmiana programu następuje po upływie 2 sekund.

4. DTV/ATV: Przełączanie pomiędzy telewizją analogową (ATV) i cyfrową (DTV).

5. : Powrót do poprzednio oglądanego programu.

6. S.MODE: Wcisnąć, aby wyświetlić kolejne ustawienia dźwięku.

7. SLEEP: Ustawienie czasu przed automatycznym wyłączeniem telewizora.

8. MTS: Wcisnąć przycisk, aby wybrać tryb „NICAM”.

9. P.MODE: Wcisnąć, aby wyświetlić kolejne ustawienia obrazu.

10. MENU: Umożliwia wyświetlenie menu głównego.

11. SOURCE: Wcisnąć, aby wyświetlić poszczególne źródła sygnału i wybrać odpowiednie

12. / / / / ENTER: Umożliwia nawigację w poszczególnych menu ekranowych

i wybranie ustawień systemu w zależności od preferencji użytkownika.

13. EXIT: Umożliwia wyjście z menu lub pod-menu i anulowanie bieżącej funkcji (jeżeli

14. DISPLAY: Umożliwia wyświetlenie informacji dotyczących źródła sygnału i kanału.

15. VOL+/VOL-: Wcisnąć, aby zwiększyć lub zmniejszyć poziom dźwięku.

16. TV/RADIO: Podczas oglądania programu, umożliwia przełączanie pomiędzy trybami

cyfrowej telewizji oraz radia.

17. GUIDE: 1/ Wyświetlanie EGP (elektronicznego przewodnika po programach).

: 2/ Szybkie przewijanie do tyłu w trybie PVR lub Media Player.

18. TIMESHIFT: 1/ Umożliwia włączenie funkcji Timeshift podczas oglądania programu.

II : 2/ Odtwarzanie w trybie PVR lub Media Player.

19. CANCEL:1/ Kiedy strona zostaje wybrana w trybie „Teletekst”, jej wyświetlenie może

potrwać kilka chwil. Wciśnięcie przycisku „CANCEL” (19) umożliwia powrót do trybu TV. Kiedy wyszukiwania strona zostanie znaleziona, jej numer jest wyświetlany na górze ekranu telewizora. Wciśnięcie przycisku CANCEL umożliwia powrót do trybu teletekstu i wyświetlenie znalezionej strony. I 2/Powrót do poprzedniego rozdziału w trybie PVR lub Media Player.

20. INDEX: 1/ Wyświetlenie strony INDEX (Spis treści) w trybie teletekstu.

: 2/ Zatrzymanie odtwarzania w trybie PVR lub Media Player.

21. SIZE: Zmiana rozmiarów wyświetlania teletekstu.

22. REVEAL: Wyświetlanie lub zasłanianie wyrazów ukrytych.

23. Przyciski kolorów: Funkcje przycisków kolorów są zgodne z instrukcjami wyświetlanymi

24. CH+/CH-: Wcisnąć, aby zmieniać programy TV.

25. FAV/LIST: Wcisnąć, aby wyświetlić listę programów ulubionych, a następnie wybrać

: 2/ Szybkie przewijanie do przodu w trybie PVR lub Media Player.

27. FREEZE: Wcisnąć, aby zatrzymać bieżący obraz.

28. SUB.PG: 1/ Wcisnąć, aby przejść do strony podrzędnej.

I : 2/ Następny rozdział w trybie PVR lub Media Player.48

29. SUBTITLE: Umożliwia wyświetlenie napisów (które mogą być dostępne w zależności od

programu) podczas oglądania telewizji cyfrowej.

30. HOLD: Wciśnięcie jeden raz tego przycisku umożliwia zatrzymanie na ekranie

wyświetlanej strony teletekstu. Po kolejnym wciśnięciu przycisku wyświetlanie strony zostanie ponownie zwolnione.

31. TEXT: Włączanie lub wyłączanie trybu teletekstu.

32. RECLIST: Wyświetlanie listy nagrań.

33. REC: Rozpoczęcie nagrania w trybie PVR.

Wcisnąć przycisk „MENU”, aby wyświetlić menu główne. Klawisze strzałek i przycisk ENTER umożliwiają nawigację w menu oraz poszczególnych menu podrzędnych: - Obraz: ustawienie parametrów obrazu - Dźwięk: ustawienie parametrów dźwięku - Kanały: konguracja programów ulubionych, ustawienia kanałów (automatyczne/ręczne), edycja kanałów itp. - Funkcje: blokowanie telewizora (tryb ochrony rodzicielskiej, wybór hasła), ustawienie języka, daty i godziny, przełączanie do stanu czuwania itd. - Ustawienia: ustawienie czasu wyświetlania menu, tryb TV (do użytku rodzinnego lub publicznego), ustawienie PC, niebieski ekran (kiedy ten tryb jest włączony w trybie TV cyfrowej, w razie braku sygnału wyświetlany jest niebieski ekran), przywracanie parametrów domyślnych itd.

5.2 - Wykorzystywanie urządzenia pamięci masowej USB

Kiedy podłączone jest urządzenie pamięci masowej USB, należy wybrać źródło „USB”. W zależności od rodzaju odtwarzanych treści multimedialnych, możliwe jest następnie wybranie menu podrzędnego: - Zdjęcia - Muzyka - Wideo - eBook Uwagi: - Jeżeli w urządzeniu pamięci masowej USB zapisany jest program rozpoznawania automatycznego lub własny sterownik, być może działa on nieprawidłowo. - Niektóre urządzenia pamięci masowej USB mogą nie działać prawidłowo. - Dane zapisane w urządzeniu pamięci masowej USB mogą zostać uszkodzone - w związku z powyższym należy zawsze zapisywać kopie ważnych plików na innym urządzeniu. Odpowiedzialność za zapewnienie bezpieczeństwa danych ponosi wyłącznie użytkownik, a producent nie może w żadnym wypadku być odpowiedzialny za ewentualną utratę danych.

5.3 - EPG (Elektroniczny przewodnik po programach): Przewodnik po

programach telewizyjnych Kliknięcie przycisku „GUIDE” na pilocie umożliwia przejście do menu EPG. Wyświetlana jest data i godzina, lista dostępnych kanałów oraz bieżące programy. Dostępne są 3 tryby wyświetlania: wyświetlanie dni, tygodni lub rozszerzone.

6 - GWARANCJA I OGRANICZENIA ODPOWIEDZIALNOŚCI

Produkt jest objęty gwarancją, której okres wynosi od 24 do 36 miesięcy (w zależności od obowiązujących przepisów miejscowych) począwszy od daty zakupu. Gwarancja obejmuje wszelkiego rodzaju wady fabryczne lub materiałowe.49

Niniejsza gwarancja nie obowiązuje w przypadku uszkodzeń wynikających z nieprawidłowej instalacji, niewłaściwego użytkowania lub normalnego zużycia produktu. W ujęciu bardziej szczegółowym, gwarancja nie obowiązuje w przypadku: - Uszkodzeń lub problemów spowodowanych niewłaściwym użytkowaniem, wypadkiem, przeprowadzeniem jakichkolwiek przeróbek urządzenia lub podłączeniem go do zasilania elektrycznego o nieprawidłowych parametrach natężenia lub napięcia. - Przeprowadzenia modykacji urządzeń, których plomba gwarancyjna lub numer seryjny zostały uszkodzone, naruszone, usunięte lub uległy oksydacji. - W odniesieniu do baterii przeznaczonych do wymiany i akcesoriów, okres gwarancji wynosi 6 miesięcy. - Uszkodzeń baterii, spowodowanych zbyt długim ładowaniem lub brakiem przestrzegania zamieszczonych w instrukcji obsługi wskazówek bezpieczeństwa. - Uszkodzeń o charakterze estetycznym, takich jak zarysowania, wybrzuszenia lub elementy podobnego rodzaju. - Uszkodzeń spowodowanych przeprowadzeniem jakichkolwiek prac przez osoby nieuprawnione. - Uszkodzeń spowodowanych normalnym zużyciem lub starzeniem się produktu. - Aktualizacji oprogramowania związanych z modykacją parametrów sieci. - Uszkodzeń produktu spowodowanych użyciem oprogramowania innych producentów w celu zmodykowania, adaptacji lub modykacji oprogramowania istniejącego. - Uszkodzeń produktu spowodowanych jego użyciem bez akcesoriów zatwierdzonych przez producenta. - Produktów, które uległy działaniu oksydacji. Producent nie ponosi w żadnym wypadku odpowiedzialności za utratę danych przechowywanych na dysku. Analogicznie, producent nie ponosi żadnej odpowiedzialności za sprawdzenie, czy ze zwracanych produktów zostały wyjęte karty SIM/SD. W produktach naprawionych lub wymienionych mogą znajdować się komponenty oraz wyposażenie nowe i/lub wykorzystywane ponownie.

6.1 - Warunki skorzystania z praw gwarancyjnych

W celu skorzystania z praw gwarancyjnych, należy odnieść produkt do miejsca sprzedaży wraz z dowodem zakupu (paragon kasowy, faktura itp.) produktu oraz dostarczanych akcesoriów, w oryginalnym opakowaniu. Należy również dysponować takimi informacjami jak data zakupu, model i numer seryjny lub numer IMEI (informacje te znajdują się najczęściej na produkcie, jego opakowaniu lub dokumencie stanowiącym dowód zakupu). Jeżeli dotyczy, należy dostarczyć produkt z wszystkimi akcesoriami niezbędnymi dla jego prawidłowego funkcjonowania (zasilacz, adapter itd.). W przypadku, jeśli reklamacja jest objęta gwarancją, w zależności od obowiązujących przepisów miejscowych, serwis naprawczy może: - Przeprowadzić naprawę lub wymienić uszkodzone części - Zamienić zwracany produkt na inny o co najmniej takiej samej funkcjonalności i równoważnych parametrach wydajnościowych. - Zwrócić cenę zakupu produktu, określoną w dokumencie stanowiącym dowód zakupu. Zastosowanie któregokolwiek z określonych powyżej 3 rozwiązań nie pociąga za sobą przedłużenia lub odnowienia okresu gwarancyjnego.50
