MANUALE UTENTE Q32009SB Qilive

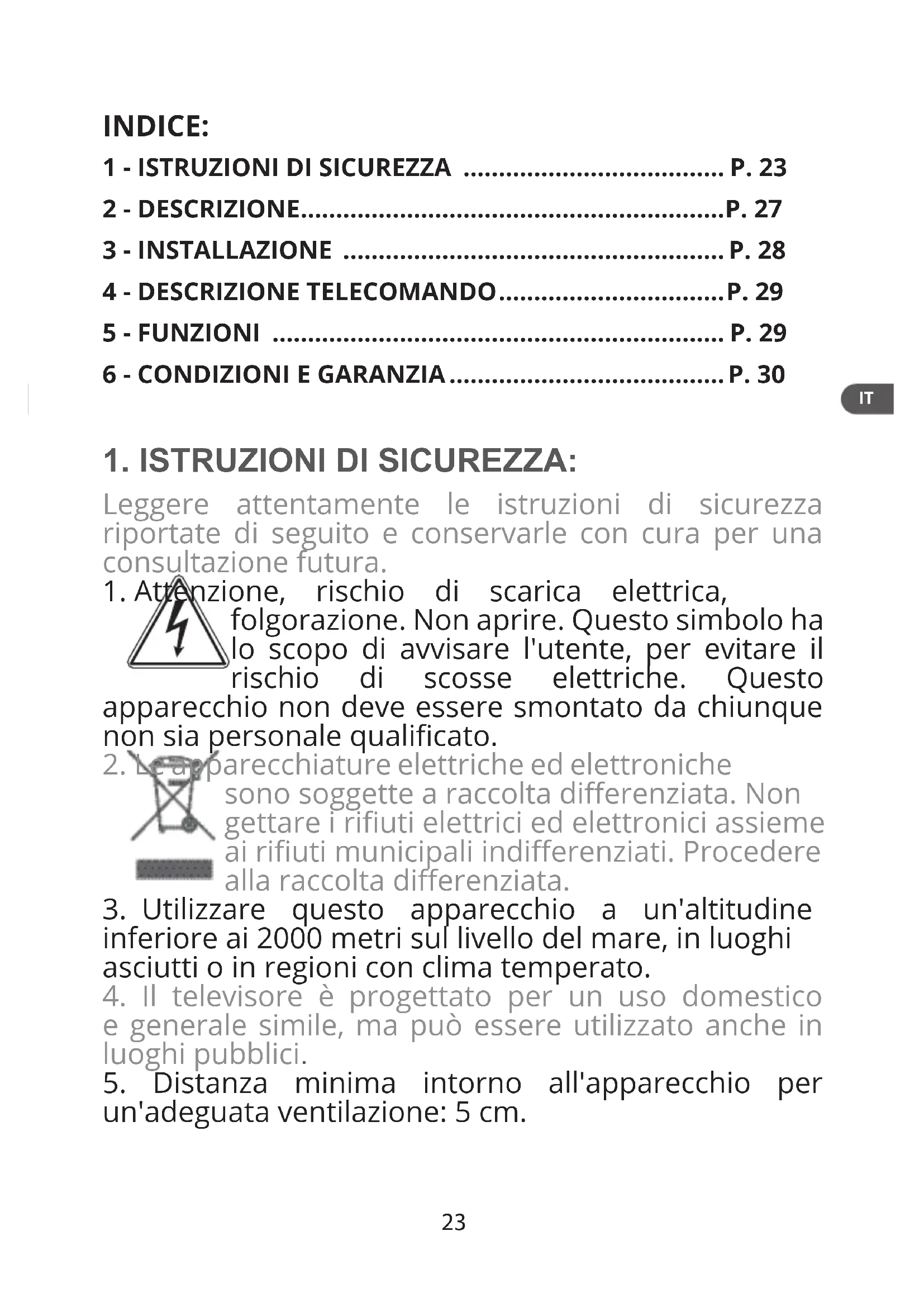

Leggere attentamente le istruzioni di sicurezza riportate di seguito e conservarle con cura per una consultazione futura.

1. Attenzione, rischio di scarica elettrica,

folgorazione. Non aprire. Questo simbolo ha lo scopo di avvisare l'utente, per evitare il rischio di scosse elettriche. Questo apparecchio non deve essere smontato da chiunque non sia personale qualicato.

2. Le apparecchiature elettriche ed elettroniche

sono soggette a raccolta dierenziata. Non gettare i riuti elettrici ed elettronici assieme airiuti municipali indierenziati. Procedere alla raccolta dierenziata.

3. Utilizzare questo apparecchio a un'altitudine

inferiore ai 2000 metri sul livello del mare, in luoghi asciutti o in regioni con clima temperato.

4. Il televisore è progettato per un uso domestico

e generale simile, ma può essere utilizzato anche in luoghi pubblici.

5. Distanza minima intorno all'apparecchio per

un'adeguata ventilazione: 5 cm. INDICE:

6. Non ostruire la ventilazione coprendo o bloccando

le aperture con oggetti come giornali, tovaglie, tende, ecc.

7. La spina della presa di corrente deve essere

facilmente accessibile. Non posizionare il televisore o il mobile, ecc., sul cavo di alimentazione. Un(a) cavo / presa di alimentazione danneggiato(a) può provocare incendi o scosse elettriche. Tenere il cavo di alimentazione per la spina e non staccare la spina del televisore tirando il cavo di alimentazione. Non toccare il cavo/la presa di alimentazione con le mani bagnate, in quanto ciò può causare un corto circuito o scosse elettriche. Non annodare e non collegare il cavo di alimentazione ad altri cavi. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal servizio post-vendita o da personale con analoga qualica per evitare qualsiasi rischio.

8. L'apparecchio non deve essere esposto a

gocciolamenti di acqua o schizzi. Nessun oggetto contenente liquidi, come un vaso, deve essere collocato sull'apparecchio.

9. Non esporre il televisore alla luce solare diretta

o non posizionare/dirigere amme libere, come candele accese, sopra o vicino al televisore.

10. Non collocare fonti di calore come stufe elettriche,

radiatori, ecc. vicino al televisore.

11. Non posizionare il televisore allo stesso livello del

pavimento e su superci inclinate.

12. Per evitare rischi di soocamento, tenere i sacchetti

di plastica fuori dalla portata di neonati, bambini e animali domestici.

13. Fissare con cura il supporto al televisore. Se il

supporto viene fornito con viti, serrarle con forza per evitare che il televisore si inclini. Non serrare le viti troppo forte e montare correttamente i supporti in gomma.25

14. Non gettare le batterie nel fuoco o insieme a

materiali pericolosi o inammabili. Avvertenza: Non esporre le batterie a calore eccessivo, come luce solare, fuoco o simili.

Questo televisore è un apparecchio di classe 2 a doppio isolamento. È stato progettato in modo tale da non necessitare di una connessione di sicurezza elettrica a terra. Attenzione Lesioni gravi o rischio di morte Rischio di folgorazione Rischio di tensione pericolosa Manutenzione Componente di manutenzione importante AVVERTENZA Non ingoiare la batteria. Le sostanze chimiche in essa contenute potrebbero provocare ustioni. Questo prodotto o gli accessori forniti con quest'ultimo possono contenere una batteria a bottone. L'ingestione di una batteria a bottone può causare non solo gravi ustioni interne in appena 2 ore, ma anche la morte. Tenere le batterie nuove e vecchie fuori dalla portata dei bambini. Se il vano delle batterie non si chiude correttamente, smettere di usare il prodotto e tenerlo fuori dalla portata dei bambini. Se si pensa che le batterie sono state ingoiate o si trovano in qualsiasi parte all'interno del corpo, consultare un medico con urgenza. AVVERTENZA Non posizionare il televisore su un supporto instabile o inclinato. Il televisore potrebbe cadere e provocare lesioni gravi o mortali. È possibile evitare molti infortuni, in particolare ai bambini, prendendo semplici precauzioni, come ad esempio:

• Utilizzare armadi/supporti consigliati dal produttore del televisore. • Utilizzare unicamente mobili in grado di sostenere in totale sicurezza il televisore.

• Assicurarsi che il televisore non sporga dal mobile26

su cui è collocato. • Non collocare il televisore su un mobile alto (ad esempio armadi o scaali) senza ssare il suddetto mobile e il televisore a un supporto adatto. • Non mettere tessuto o altro materiale tra il televisore e il mobile di supporto su cui è collocato.

• Informare i bambini dei pericoli che possono correre se si arrampicano sul mobile per raggiungere il televisore o i suoi comandi. Se il televisore attuale viene conservato e spostato, bisogna applicare le stesse misure sopra elencate. AVVERTENZA Quando l'apparecchio è collegato alla messa a terra di protezione dell'edicio tramite alimentazione di RETE a corrente alternata o tramite altri apparecchi con un collegamento alla messa a terra di protezione o ad un sistema di distribuzione televisiva via cavo coassiale, questo può in alcune circostanze comportare un rischio di incendio. Pertanto, assicurarsi che il collegamento a un sistema di distribuzione televisiva sia assicurato da un dispositivo che garantisce un isolamento elettrico inferiore a una certa gamma di frequenze (isolatore galvanico, vedere la norma EN 60728-11).27

PANNELLO Tipo di schermo 31,5pollici Formato dell'immagine 16:9 Risoluzione 1366 x 768 Luminosità 200cd/m² Angolo di visualizzazione 178° (H) x 178° (V) Numero massimo di colori 16,7milioni SISTEMA AUDIO Sistema audio MPEG-1 layer 1/2, MPEG-2 Suono stereo NICAM Potenza in uscita massima 2 x 8W Equalizzatori SÌ (4 modalità) ALIMENTAZIONE Consumo annuo di energia (kWh/anno) ≤ 56 W Consumo di energia in standby (Watt) ≤ 0,5 W Potenza richiesta 100-240V ~ 50/60Hz VIDEO Sistema video DVB-T2 & DVB-C; PAL; SECAM FUNZIONI Scansione progressiva SÌ HD Ready (pronto per l’alta denizione) SÌ Risoluzione PC Fino a 1920 x 1080 - 60Hz Regolazione la scala dei grigi SÌ

2.1 Contenuto della confezione

- 1 telecomando - 2 batterie (AAA x 2) - 1 manuale di istruzioni28

Anomalia Causa possibile Soluzione SCHEDA PRODOTTOModello N° Q32-009SB Dimensioni dello schermo visibili (diagonale, approssimativo) (pollici/cm)80 cm I 31,5 polliciConsumo medio di energia in modalità "acceso" (Watt) 38 WConsumo annuo di energia (kWh/anno)56 KWHConsumo di energia in standby (Watt) ≤ 0.5WConsumo di energia in modalità "spento" (Watt) 0 WRisoluzione dello schermo (px) 1366*768

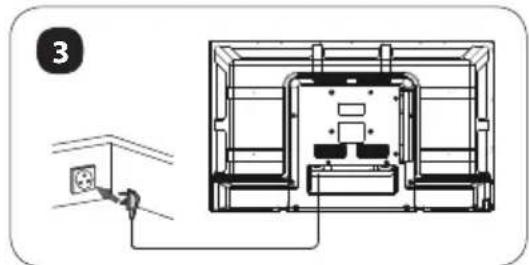

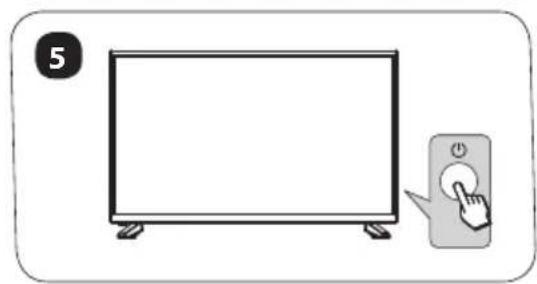

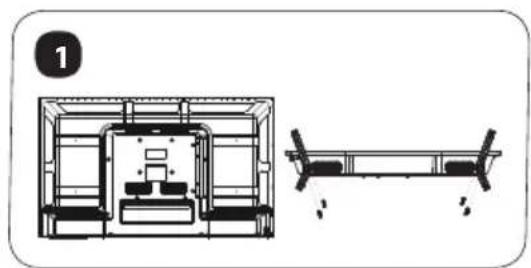

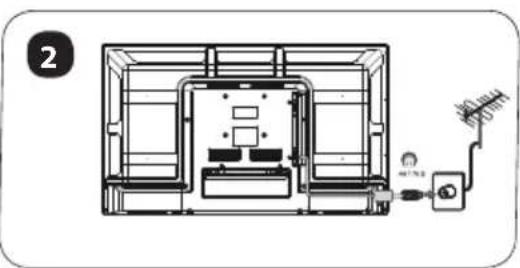

1. Inserire il supporto sul retro del TV LED e stringere le viti.2. Collegare il cavo dell'antenna alla presa RF.3. Collegare il cavo d'alimentazione a una presa di rete adeguata.4. Aprire il coperchio del vano batterie, situato sul retro. Inserire due batterie AAA da 1,5 V rispettando le polarità. Chiudere il coperchio.5. Accendere il TV premendo il tasto sul televisore o sul telecomando. Il LED passa allora dal rosso al verde.

4 - DESCRIZIONE TELECOMANDO

1. Alimentazione: Accensione/spegnimento del televisore.

2. Muto: Premere per disattivare il suono. Premere di nuovo o premere VOL + (15) per

3. 0-9: Premere un tasto da 0 a 9 per selezionare un canale TV mentre si sta guardando la

televisione. Il cambio di canale avviene dopo 2 secondi.

4. DTV/ATV: Per passare dalla TV analogica (ATV) alla TV digitale (DTV) e viceversa.

5. : Ritorno al canale precedentemente visualizzato.

6. S.MODE: Premere per far scorrere le diverse impostazioni del suono.

7. SLEEP: Selezionare il periodo di tempo che precede lo spegnimento automatico del

8. MTS: Premere il tasto per selezionare la modalità "NICAM».

9. P.MODE: Premere per far scorrere le diverse impostazioni dell'immagine.

10. MENU: Consente di visualizzare il menù principale.

11. SOURCE: Premere per visualizzare le sorgenti disponibili e selezionare la sorgente di

ingresso di propria scelta nella lista.

12. / / / / ENTER: Consente di navigare nei menù che appaiono sullo schermo e di

gestire le impostazioni di sistema secondo le proprie preferenze.

13. EXIT: Consente di uscire dal menù o dal sottomenù e annullare la funzione in corso

14. DISPLAY: Premere questo pulsante per visualizzare le informazioni sulla sorgente e sul

15. VOL+/VOL-: Premere per alzare o abbassare il volume audio.

16. TV/RADIO: Quando si guarda un canale, consente di passare dalla modalità TV digitale

alla modalità radio digitale e viceversa.

17. GUIDE: 1/ Lancia il programma EGP (Electronic Program Guide).

: 2/ Indietro veloce in modalità PVR o Media Player.

18. TIMESHIFT:1/ Consente di avviare la funzione Timeshift di un canale.

II :2/ Riproduzione in modalità PVR o Media Player.

19. CANCEL:1/ Quando una pagina viene selezionata nella modalità "Televideo", può volerci

un po' di tempo prima che sia disponibile. Premendo il tasto "CANCEL" (19) si torna alla modalità TV. Quando viene trovata la pagina cercata, il numero di pagina appare nella parte superiore dell'immagine del televisore. Premere il tasto CANCEL per tornare alla modalità televideo e sfogliare questa pagina. I 2/Capitolo precedente in modalità PVR o Media Player.

20. INDEX: 1/ Richiesta della pagina INDEX (indice) in modalità televideo.

: 2/ Stop in modalità PVR o Media Player.

21. SIZE: Modica le dimensioni di visualizzazione in televideo.

22. REVEAL: Visualizza o maschera le parole nascoste.

23. Tasti colorati: Seguire le istruzioni che appaiono sullo schermo per le funzioni dei tasti

24. CH+/CH-: Premere per scorrere i canali TV.

25. FAV/LIST: Premere per aprire l'elenco dei preferiti, in cui sarà possibile scegliere il canale

26. ASPECT: 1/ Selezionare la scala dell'immagine.

: 2/ Avanti veloce in modalità PVR o Media Player.

27. FREEZE: Premere per bloccare l'immagine corrente.

28. SUB.PG: 1/ Premere per accedere alla sottopagina.

I : 2/ Capitolo successivo in modalità PVR o Media Player.30

29. SUBTITLE: Per visualizzare i sottotitoli (disponibili a seconda dei programmi) quando si

guarda la TV digitale.

30. HOLD: Premendo questo tasto una volta, si mantiene la pagina di televideo sullo

schermo. Premendo di nuovo, la pagina verrà liberata.

31. TEXT: Per attivare o disattivare la modalità televideo.

32. RECLIST: Visualizza la lista delle registrazioni.

33. REC: Avvio della registrazione in modalità PVR.

Premere il tasto "MENU" per visualizzare il menù principale. Utilizzare i tasti freccia e il tasto ENTER per navigare nel menù e nei vari sottomenù: - Immagine: regolazione delle impostazioni dell'immagine - Suono: regolazione delle impostazioni del suono - Canale: congurazione dei programmi preferiti, impostazione dei canali (automatico/ manuale), modica dei canali, ecc. - Caratteristica: blocco del TV (modalità genitori, scelta di una password), lingua, data e ora, messa in standby, ecc. - Congurazione: timer prima del scomparsa del menù, modalità TV (uso familiare o modalità esposizione), regolazione PC, schermo blu (in modalità TV digitale, quando questa modalità è attivata, viene visualizzata una schermata blu in assenza di segnale.), ripristino delle impostazioni, ecc.

5.2 - Utilizzo di un dispositivo USB

Quando è collegato un dispositivo USB, selezionare la sorgente "USB". A seconda del tipo di contenuto multimediale da leggere, è quindi possibile selezionare il sottomenù: - Foto - Musica - Video - eBook Note: - Se il dispositivo di archiviazione USB integra un programma di riconoscimento automatico o utilizza il proprio driver, potrebbe non funzionare. - Alcuni dispositivi di archiviazione USB potrebbero non funzionare o non funzionare correttamente. - I dati inclusi nel dispositivo di archiviazione USB possono essere danneggiati; pertanto assicurarsi di eseguire il backup dei le importanti su altri dispositivi. La manutenzione dei dati è responsabilità dell'utente e il produttore non può essere ritenuto responsabile per la perdita di dati.

5.3 - EPG (Electronic Program Guide): Guida dei programmi TV

Cliccando il tasto "GUIDE" del telecomando, si accede al menù EPG. Esso visualizza la data e l'ora, l'elenco dei canali disponibili e i programmi trasmessi. Sono disponibili 3 visualizzazioni: vista giorno, vista settimana, vista estesa.

6 - CONDIZIONI DI GARANZIA

Questo prodotto è garantito per un periodo da 24 a 36 mesi (denito dalla legislazione locale) a partire dalla data di acquisto, contro qualsiasi difetto derivante da un vizio di fabbricazione o del materiale. Questa garanzia non copre i danni derivanti da un'installazione e/o un utilizzo non corretti e dalla normale usura del prodotto. In special modo, la garanzia non copre:31

- Danni o problemi causati da utilizzo scorretto, incidenti, manomissioni o collegamenti elettrici di intensità o tensione inappropriata. - I prodotti modicati e i prodotti con sigillo di garanzia o numero di serie danneggiati, alterati, eliminati od ossidati. - Batterie sostituibili e accessori garantiti per un periodo di 6 mesi. - Il guasto della batteria, sopravvenuto a causa di un caricamento troppo prolungato o del mancato rispetto delle istruzioni di sicurezza descritte nel manuale. - Danni estetici, inclusi gra, ammaccature od ogni altro elemento. - Danni causati da interventi eettuati da persone non autorizzate. - I difetti causati dalla normale usura o dovuti al normale invecchiamento del prodotto. - Gli aggiornamenti software, dovuti a una variazione dei parametri di rete. - I guasti del prodotto dovuti all'utilizzo di software di terze parti per modicare, alterare, adattare o modicare l'esistente. - I guasti del prodotto dovuti all'utilizzo senza gli accessori approvati dal produttore. - I prodotti ossidati. In nessun caso il costruttore può essere ritenuto responsabile della perdita dei dati memorizzati sul disco. Allo stesso modo, il produttore non sarà tenuto a vericare che le schede SIM / SD siano state estratte dai prodotti resi. I prodotti riparati o sostituiti possono includere componenti e attrezzature nuove e/o ricondizionate

6.1 - Modalità di attivazione

Per ricevere il servizio di garanzia, si prega di portare il prodotto presso il proprio punto di vendita fornendo la prova d'acquisto (scontrino scale, fattura...) del prodotto e degli accessori in dotazione, insieme alla sua confezione originale. È importante possedere informazioni come la data di acquisto, il modello e il numero di serie o IMEI (tali informazioni sono riportate solitamente sul prodotto, sulla confezione o sulla prova d'acquisto). In caso contrario, è necessario restituire il prodotto con gli accessori necessari per il suo corretto funzionamento (alimentatore, adattatore, ecc). Nel caso in cui il reclamo sia coperto dalla garanzia, il servizio postvendita potrà, nei limiti della legislazione locale: - Riparare o sostituire i pezzi difettosi - Scambiare il prodotto restituito con un prodotto avente almeno le stesse funzionalità ed equivalente in termini di prestazioni. - Rimborsare il prezzo di acquisto del prodotto indicato sulla prova d'acquisto. Se viene utilizzata una di queste tre soluzioni, essa non dà diritto di proroga o rinnovo del periodo di garanzia.32
