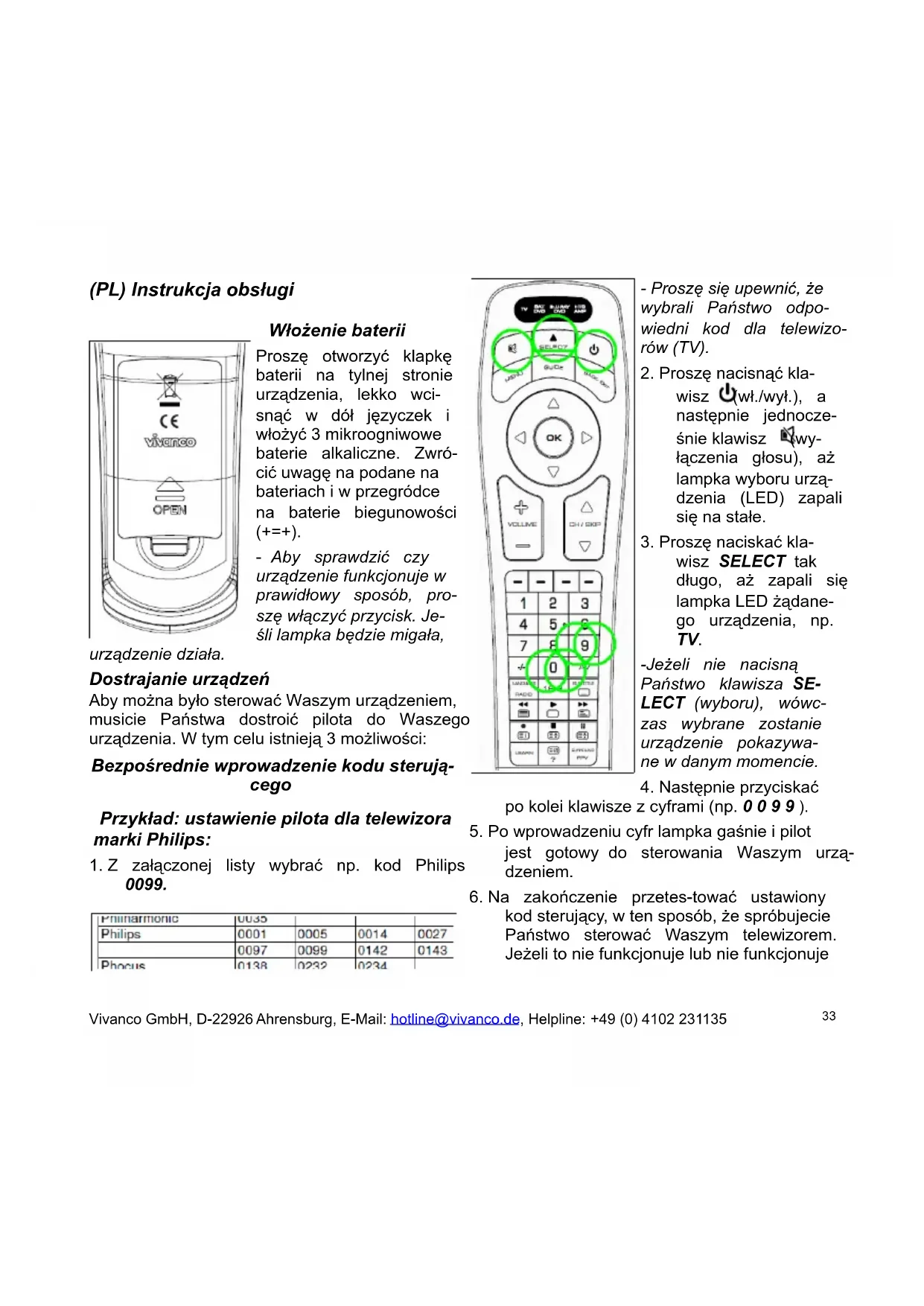

INSTRUKCJA OBSŁUGI UR 2300 TITAN

- Aby sprawdzić czy urządzenie funkcjonuje w prawidłowy sposób, pro- szę włączyć przycisk. Je- śli lampka będzie migała, urządzenie działa. Dostrajanie urządzeń Aby można było sterować Waszym urządzeniem, musicie Państwa dostroić pilota do Waszego urządzenia. W tym celu istnieją 3 możliwości: Bezpośrednie wprowadzenie kodu sterują- cego Przykład: ustawienie pilota dla telewizora marki Philips:

1. Z załączonej listy wybrać np. kod Philips

- Proszę się upewnić, że wybrali Państwo odpo- wiedni kod dla telewizo- rów (TV).

2. Proszę nacisnąć kla-

wisz (wł./wył.), a następnie jednocze- śnie klawisz (wy- łączenia głosu), aż lampka wyboru urzą- dzenia (LED) zapali się na stałe.

3. Proszę naciskać kla-

wisz SELECT tak długo, aż zapali się lampka LED żądane- go urządzenia, np. TV. -Jeżeli nie nacisną Państwo klawisza SE- LECT (wyboru), wówc- zas wybrane zostanie urządzenie pokazywa- ne w danym momencie.

4. Następnie przyciskać

po kolei klawisze z cyframi (np. 0 0 9 9 ).

5. Po wprowadzeniu cyfr lampka gaśnie i pilot

jest gotowy do sterowania Waszym urzą- dzeniem.

6. Na zakończenie przetes-tować ustawiony

kod sterujący, w ten sposób, że spróbujecie Państwo sterować Waszym telewizorem. Jeżeli to nie funkcjonuje lub nie funkcjonuje Vivanco GmbH, D-22926 Ahrensburg, E-Mail: hotline@vivanco.de, Helpline: +49 (0) 4102 231135 33właściwie, to proszę spróbować następny kod z listy lub wyszukiwanie kodów, patrz niżej.

7. Aby sparować pilot z innymi urządzeniami,

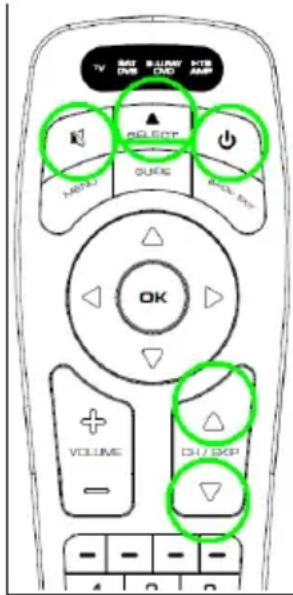

proszę postąpić w sposób opisany powyżej z tą różnicą, że zamiast przycisku TV pro- szę nacisnąć SELECT SAT/DVB (SAT, DE- CODER), DVD/BLU RAY lub HTS/AMP (tyl- ko dla wersji UR 2400). - Aby zakończyć wprowadzanie kodu proszę na- cisnąć klawisz wyłączenia głosu lub przerwać wprowadzanie na ponad 10 sekund. - W przypadku wprowadzenia błędnego kodu lampka zamiga 2 razy. Wtedy będą mieli Pań- stwo możliwość powtórnego wprowadzenia kodu. Wyszukiwanie kodów Gdy marka jakiegoś urzą- dzenia nie znajduje się na liście lub żaden poda- ny kod nie pasuje, to za- lecane jest wyszukiwanie kodów. Manualne i automa- tyczne wyszukiwanie kodu 1.Proszę włączyć urzą- dzenie, które ma być sterowane. Program chodzi 2.Proszę nacisnąć klawisz (wł./wył.), a na- stępnie jednocześnie klawisz (wyłączenia głosu), aż lampka wyboru urządzenia (LED) zapali się na stałe.

3. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED żądanego urządzenia, np. TV.

4. Następnie skierować pilota na urządzenie,

które ma być sterowane.

5. Proszę co ok. jedną sekundę naciskać kla-

wisz CH/SKIP ▲ lub CH/SKIP ▼, aż urząd- zenie, np. Państwa telewizor, się wyłączy. - Mogą Państwo odwrócić kierunek wyszukiwa- nia, naciskając na przemian klawisze ▲ i ▼. - Gdyby Wasze urządzenie się wyłączyło, to mu- sicie je Państwo w celu dalszego wyszukiwania ponownie włączyć np. przyciskiem na urządze- niu lub za pomocą oryginalnego pilota. - Jeżeli Państwa urządzenie reaguje, wtedy mogą Państwo wypróbować również inne przy- ciski, z wyjątkiem ▲, ▼, oraz OK , bez ko- nieczności opuszczania trybu wyszukiwania. W przypadku nieprawidłowego działania niektórych klawiszy, proszę szukać dalej, naciskając klawis- ze ▲ lub ▼.

6. Włączanie i wyłączanie opcji automatyczne-

go wyszukiwania kodu: Proszę naciskać klawisz ▲ lub ▼ do momentu, aż zaświeci się lampka LED. Wtedy pilot będzie za po- mocą kodu wysyłał sygnał włączenia lub wyłączenia, a lampka urządzenia (LED) będzie migać. W wyniku naciśnięcia jakie- gokolwiek przycisku, z wyjątkiem oraz OK, opcja zdalnego sterowania zmieni się Vivanco GmbH, D-22926 Ahrensburg, E-Mail: hotline@vivanco.de, Helpline: +49 (0) 4102 231135 34ponownie na manualne wyszukiwanie kodu.

7. Wasze urządzenie reaguje prawidłowo, to

wcisnąć klawisz urządzenia (lub OK), i w ten sposób zakończyć wyszukiwanie. Lampka (LED) gaśnie. -Wyszukiwanie zostaje przerwane po ok. 30 se- kundach bezczynności Identyfikacja kodów Ustawiony 4-cyfrowy kod możecie Państwo w każdej chwili wyczytać:

1. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED urządzenia, którego kod chcieliby Państwo odczytać, np. TV.

2. Proszę nacisnąć klawisz oraz przyci-

snąć również 1, 2, 3 lub 4, w zależności od tego, którą pozycję kodu chcieliby Pań- stwo odczytać. Np. jeżeli przycisnęli Pań- stwo klawisze +1 i został ustawiony przykładowy kod 1234, wtedy lampka bę- dzie migać 1 raz, by wskazać tysięczne miejsce za pomocą 1. Muszą Państwo za- tem tylko policzyć, ile razy zapali się lamp- ka. Przy użyciu klawiszy +2 wskazane zostanie setne miejsce, np. zapali się 2*, by wskazać 2 w kombinacji 1234. Przy użyciu klawiszy +3 wskazane zostanie dziesiąte miejsce, np. zapali się 3* dla 3 w kombinacji 1234. I wreszcie przy użyciu klawiszy +4 wskazane zostanie pierw- sze miejsce, np. zapali się 4* dla 4 w kom- binacji 1234. - Gdy wyświetli się zero, wówczas lampka nie będzie migać. Kopiowanie oryginalnych przycisków, w celu nauki brakujących funkcji sterowni- czych (tylko dla wersji UR 2400) Funkcja LEARN jest uzupełnieniem zapro- gramowanych kodów sterowniczych. W wielu przypadkach kody zakodowane wcześniej mogą sterować wszystkimi funkcjami, lecz niekiedy ich brak. Lub w przypadku nie odnalezienia funkc- jonującego kodu. Z niniejszą funkcją można przejąć z oryginalnych pilotów aż do 206 funkcji przycisków, maks. 40 funkcji na jedno urządzenie. Każdy nowy kod nakłada się na poprzedni.

1. W celu przeniesienia kodu sterowniczego

potrzebny jest oryginalny pilot. Proszę uży- wać pilotów z pełnymi bateriami.

2. Obydwa piloty położyć na stole w ten spo-

sób, aby diody podczerwieni (LED) pilota oryginalnego skierowane były bezpośrednio w kierunku diody (LED) pilota UR 2400. Diody znajdują się na czubku pilota. Odstęp obydwóch LED powinien wynosić około 1-2 cm. -W celu znalezienia odpowiedniego położenia obydwu pilotów, trzeba czasami pomanewrować pilotami, przesuwając je w różnych kierunkach.

3. Proszę naciskać klawisz LEARN tak długo

(ok. 3 sekundy), aż zapali się lampka LED.

4. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED żądanego urządzenia, np. TV. Vivanco GmbH, D-22926 Ahrensburg, E-Mail: hotline@vivanco.de, Helpline: +49 (0) 4102 231135

355. Proszę krótko naciskać klawisz UR 2400,

np. (wł./wył.), którego funkcja ma zostać przejęta z oryginalnego pilota. Dioda LED miga.

6. Proszę naciskać klawisz na oryginalnym pi-

locie oznaczający funkcję, która ma zostać przeniesiona, np. POWER, tak długo, aż klawisz UR 2400 potwierdzi przeniesienie poprzez zmianę z migania na stałe światło. Oznaczać będzie to, że została przeniesio- na dana funkcja klawiszy, np. WŁ./WYŁ.

7. Proszę powtórzyć czynności z kroków 5 i 6,

w celu przeniesienia dalszych funkcji klawi- szy.

8. Na zakończenie procedury przenoszenia,

proszę nacisnąć krótko klawisz LEARN. - UR 2400 zakończy automatycznie tę procedu- rę również po ok. 10 sekundach bezczynności. - Pamięć zapełniona: W przypadku, gdy wszystkie dostępne klawisze do zapamiętywa- nia są zajęte, wtedy UR 2400 zapali się dwu- krotnie, a następnie zaprogramowane do tej pory klawisze będą mogły zostać ponownie wy- korzystane do programowania. Kasowanie funkcji klawiszy

1. Proszę naciskać jednocześnie klawisze

LEARN oraz 1 do momentu zapalenia się lampki urządzenia (LED).

2. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED żądanego urządzenia, np. TV.

3. Proszę nacisnąć krótko klawisz, którego

zapamiętana funkcja ma zostać skasowa- na, np. 3. Lampka LED zaświeci się jeden raz na potwierdzenie, że zapamiętana funkcja została skasowana.

4. Na zakończenie procedury kasowania,

proszę nacisnąć klawisz LEARN. Kasowanie wszystkich skopiowanych (zapa- miętanych) funkcji klawiszy danego urządze- nia

1. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED żądanego urządzenia, np TV.

2. Proszę naciskać klawisz LEARN oraz jed-

nocześnie klawisz 3, aż lampka urządze- nia (LED) zgaśnie. Następnie należy zwol- nić klawisze. Lampka LED zaświeci się wtedy 2 razy na potwierdzenie skasowa- nia funkcji. Przyporządkowywanie głośności oraz wy- łączenia głosu danemu urządzeniu (punch through)

1. Proszę naciskać jednocześnie klawisze

(wł./wył) oraz VOLUME tak długo, aż zapali się lampka urządzenia (LED).

2. Za pomocą klawisza SELECT proszę wy-

brać urządzenie, które będą Państwo chcieli wykorzystywać do sterowania dźwiękiem, np. TV.

3. Proszę nacisnąć klawisz OK (lub ) do-

wolny klawisz w celu potwierdzenia doko- nanego wyboru. Vivanco GmbH, D-22926 Ahrensburg, E-Mail: hotline@vivanco.de, Helpline: +49 (0) 4102 231135 36Anulowanie funkcji Punch through

1. Proszę naciskać klawisz (wł./wył.) oraz

klawisz VOLUME tak długo, aż zapali się lampka urządzenia (LED).

2. Proszę następnie nacisnąć klawisz 0, w

celu anulowania funkcji Punch Thro- ugh-Funktion. Makra (funkcja kina domowego) (tylko UR 2400) Mogą Państwo ustanowić maksymalnie 5 auto- matycznych sekwencji klawiszy (makr) z mak- symalnie 16 komendami klawiszy, które będą kolejno wywoływane po naciśnięciu tylko jedne- go klawisza.

1. Proszę naciskać klawisz LEARN oraz kla-

wisz (wł./wył.), aż zapali się lampka urządzenia (LED).

2. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED żądanego urządzenia, do którego ma się odnosić klawisz makro, np. TV.

3. Proszę nacisnąć dowolny klawisz, który

nie jest wykorzystywany do sterowania urządzeniem, z wyjątkiem klawiszy LE- ARN i SELECT, np. CZERWONY, który ma wywoływać sekwencję makro. Lampka LED zapali się 2 razy, a następnie pozo- stanie cały czas zapalona.

4. Proszę podać sekwencję makr, np. „wyłą-

czyć wszystkie urządzenia”, naciskając kolejno klawisze SELECT TV, (wł./wył), SELECT SAT/DVB, (wł./wył),SELECT BLURAY/DVD, (wł./wył./), SELECT HTS/AMP, (wł./wył.). - Gdy pamięć będzie całkowicie zapełniona, dioda LED zapali się dwukrotnie i podawanie makra zostanie zakończone.

5. Proszę nacisnąć klawisz LEARN w celu

zakończenia podawania makra.

6. Test: proszę przetestować klawisz makro,

naciskając np. przy wybranym urządzeniu TV klawisz CZERWONY. Następnie wszystkie urządzenia powinny zostać au- tomatycznie kolejno wyłączone. - Mogą Państwo zdefiniować maksymalnie 5 klawiszy makr. Kasowanie klawiszy makr

1. Proszę naciskać klawisz LEARN oraz kla-

wisz (wł./wył.) tak długo, aż zapali się lampka urządzenia (LED).

2. Proszę naciskać klawisz SELECT tak dłu-

go, aż zapali się lampka LED żądanego urządzenia, do którego ma się odnosić klawisz makro, np. TV.

3. Proszę naciskać żądany klawisz makro,

np. CZERWONY przez ok. 3 sekundy, aż lampka LED zapali się 2 razy.

4. Proszę nacisnąć klawisz LEARN, by za-

kończyć kasowanie makr. Podświetlenie klawiszy

1. Proszę nacisnąć klawisz (wł./wył.) oraz

jednocześnie klawisz CH/SKIP▼, aż lampka (LED) zaświeci się 2 razy. Wtedy podświetlenie klawiszy będzie wyłączone. Vivanco GmbH, D-22926 Ahrensburg, E-Mail: hotline@vivanco.de, Helpline: +49 (0) 4102 231135

372. Proszę nacisnąć klawisz (wł./wył.) oraz

jednocześnie klawisz CH/SKIP▲, aż lampka (LED) zaświeci się 2 razy. Wtedy podświetlenie klawiszy będzie włączone. Obsługa Wasze urządzenia obsługujecie Państwo prak- tycznie tak samo, jak znacie to z oryginalnych pilotów. Ponieważ symbole uniwersalnego pilota mogą różnić się od tych z Waszego oryginalne- go pilota, to musicie Państwo ewentualnie wy- próbować wszystkie klawisze w celu znalezienia ich funkcji Dane techniczne Baterie: 3x mikroogniwa, R03, UM4, AAA Zasięg: maks. 7 m Nie dla urządzeń o 400 kHz 2 lata gwarancji fabrycznej Gdyby Wasz pilot uległ w ciągu 2 lat po zakupie awarii, to otrzymacie Państwo od firmy Vivanco bezpłatnie urządzenie zastępcze. Wyjątki: braku- jące kody, umyślne zniszczenie i normalne zuży- cie obudowy i klawiszy. (P) Manual de instruções Colocar as pilhas Abra a tampa do compar- timento das pilhas na face lateral do teleco- mando, exercendo uma pressão ligeira para bai- xo no clip, e coloque 3 pi- lhas alcalinas do tipo AAA. Observe a polarida- de indicada nas pilhas e no compartimento ao co- locar as pilhas (+=+). - Carregue num botão para controlar o funcio- namento. Se funcionar bem a lâmpada pisca. Ajuste para aparelhos Para que possa comandar os seus aparelhos, o telecomando terá que ser ajustado para os apa- relhos. Isto poderá ser feito de 3 formas: Introdução directa de códigos de co- mando Exemplo: ajuste do telecomando para um televisor Philips:
