UR 2400 - Pilot zdalnego sterowania TITAN - Bezpłatna instrukcja obsługi

Typ produktu	Pilot uniwersalny
Marka	TITAN
Model	UR 2400
Zasilanie	3 baterie alkaliczne R03 (AAA)
Zasięg	Do 7 metrów
Główne funkcje	Programowanie kodowe, wyszukiwanie kodu, nauka (LEARN), makra, podświetlenie przycisków, uniwersalna kontrola głośności
Kompatybilne urządzenia	TV, SAT/DVB, DVD/Blu-ray, Ampli/HTS
Pamięć uczenia	Do 206 komend (max 40 na urządzenie)
Ekran	Nie
Wymiary (około)	220 x 50 x 25 mm
Waga (z bateriami)	Około 150 g
Materiał obudowy	Tworzywo ABS
Kolor	Czarny
Gwarancja	2 lata (bezpłatna wymiana przez producenta)
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Nie wystawiać na wilgoć. Używać wyłącznie zalecanych baterii.
Części zamienne	Standardowe baterie AAA dostępne w handlu. Brak dostarczonych części zamiennych.
Częstotliwość pracy	Podczerwień (niekompatybilna z 400 kHz)

Często zadawane pytania - UR 2400 TITAN

Jak zaprogramować pilot UR 2400 do mojego telewizora?

Włącz telewizor. Przytrzymaj przyciski Zasilanie i Wyciszenie, aż zaświeci się dioda LED. Naciśnij SELECT, aby wybrać TV. Wprowadź 4-cyfrowy kod z listy (np. 0099 dla Philipsa). Dioda LED zgaśnie. Przetestuj funkcje.

Co zrobić, jeśli żaden kod z listy nie działa?

Użyj wyszukiwania kodu. Włącz urządzenie. Przytrzymaj Zasilanie i Wyciszenie, wybierz urządzenie, a następnie naciskaj wielokrotnie CH/SKIP ▲ lub ▼, aż urządzenie się wyłączy. Naciśnij OK, aby potwierdzić.

Jak skopiować funkcję z oryginalnego pilota?

Umieść oba piloty naprzeciw siebie (diody LED w odległości 1-2 cm). Przytrzymaj LEARN, aż zaświeci się dioda LED. Wybierz urządzenie za pomocą SELECT. Naciśnij przycisk na UR 2400, który ma być kopiowany (dioda miga), a następnie przytrzymaj przycisk na oryginalnym pilocie, aż dioda pozostanie zapalona.

Jak usunąć nauczoną funkcję z przycisku?

Przytrzymaj LEARN i 1, aż zaświeci się dioda LED. Wybierz urządzenie za pomocą SELECT. Naciśnij przycisk do usunięcia. Dioda mignie raz. Naciśnij LEARN, aby wyjść.

Jak skonfigurować makro do wyłączania wszystkich urządzeń?

Przytrzymaj LEARN i Zasilanie, aż zaświeci się dioda LED. Wybierz urządzenie (np. TV) za pomocą SELECT. Naciśnij wolny przycisk (np. CZERWONY) jako wyzwalacz. Następnie naciskaj kolejno: SELECT TV, Zasilanie, SELECT SAT, Zasilanie, itd. Zakończ przyciskiem LEARN.

Jak zidentyfikować aktywny kod urządzenia?

Wybierz urządzenie za pomocą SELECT. Naciśnij 1 dla tysięcy, 2 dla setek, 3 dla dziesiątek, 4 dla jednostek. Policz mrugnięcia diody LED (np. 2 mrugnięcia = cyfra 2). Zero = brak mrugnięcia.

Jak włączyć lub wyłączyć podświetlenie przycisków?

Aby włączyć: przytrzymaj Zasilanie i CH/SKIP ▲, aż do podwójnego mrugnięcia. Aby wyłączyć: przytrzymaj Zasilanie i CH/SKIP ▼, aż do podwójnego mrugnięcia.

Jak przypisać kontrolę głośności do jednego urządzenia (punch through)?

Przytrzymaj Zasilanie i VOLUME+, aż zaświeci się dioda LED. Użyj SELECT, aby wybrać urządzenie (np. TV). Naciśnij OK lub Wyciszenie, aby potwierdzić. Aby anulować, powtórz z VOLUME-, a następnie naciśnij 0.

Co zrobić, jeśli pilot nie reaguje?

Sprawdź baterie: włóż 3 nowe baterie AAA zgodnie z polaryzacją. Sprawdź, czy pilot jest skierowany w stronę urządzenia (maks. zasięg 7 m). Jeśli problem nadal występuje, zresetuj pilot, wyjmując baterie na 30 sekund.

Jaki jest maksymalny zasięg pilota UR 2400?

Maksymalny zasięg wynosi około 7 metrów w linii prostej z urządzeniem. Zasięg może być zmniejszony w obecności przeszkód lub intensywnego światła słonecznego.

INSTRUKCJA OBSŁUGI UR 2400 TITAN

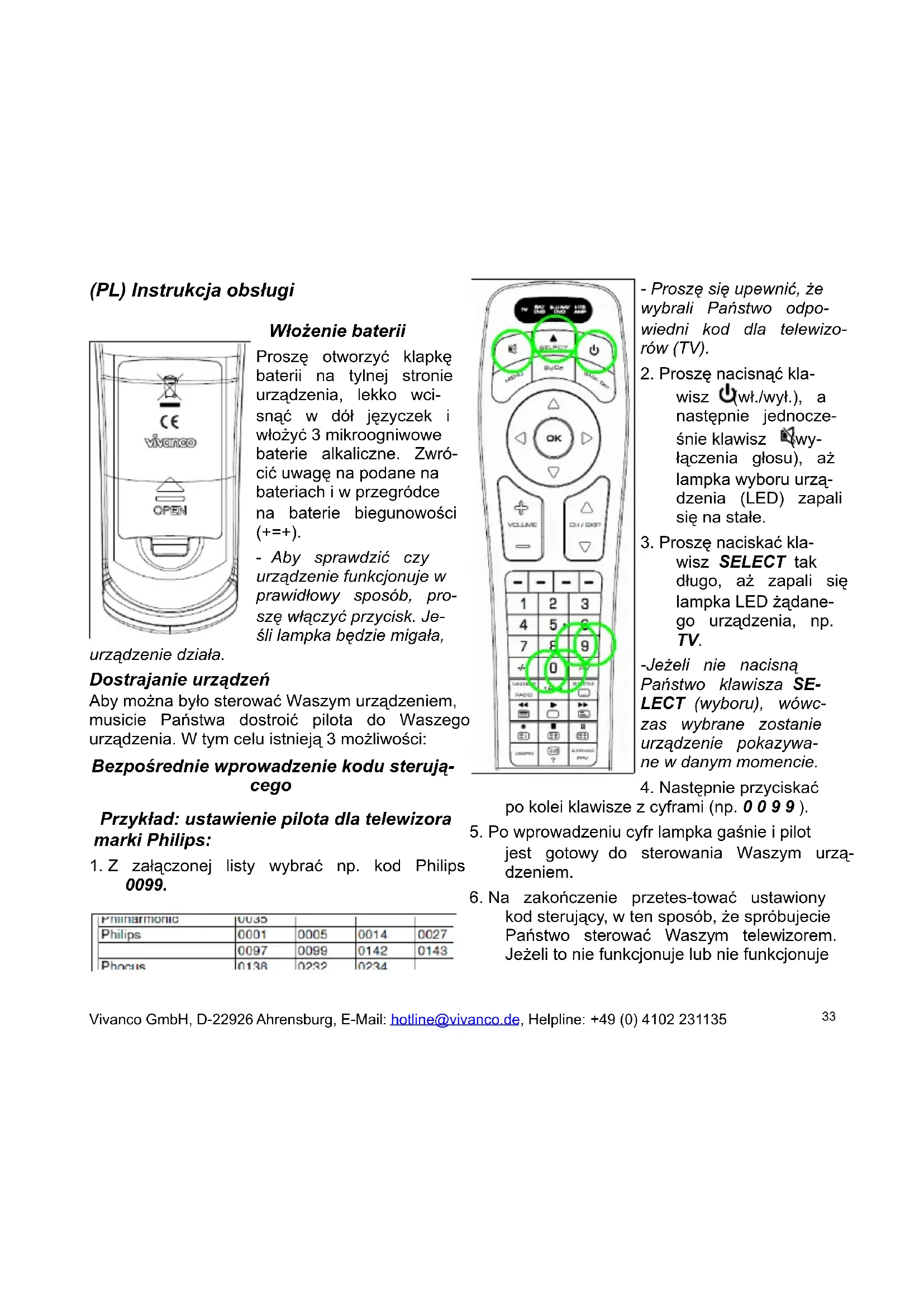

(PL) Instrukcja obsługi ▶ 33

(PL) Instrukcja obsługi

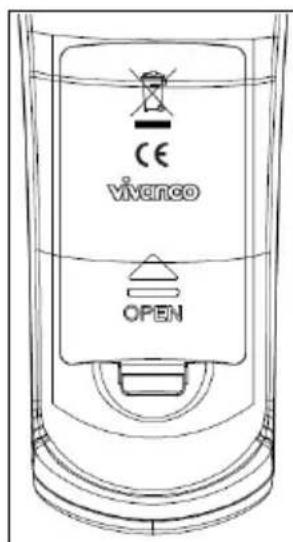

Włożenie baterii

Proszę otworzyć klapkę baterii na tylnej stronie urządzenia, lekko wci- snąć w dół języczek i włożyć 3 mikroogniwowe baterie alkaliczne. Zwró- cić uwagę na podane na bateriach i w przegródce na baterie biegunowości (+++).

- Aby sprawdzić czy urządzenie funkcjonuje w prawidłowy sposób, proszę włączyć przycisk. Jeśli lampka będzie migała,

urządzenie działa.

Dostrajanie urządzeń

Aby można było sterować Waszym urządzeniem, musicie Państwa dostroić pilota do Waszego urządzenia. W tym celu istnieją 3 możliwości:

Bezpośrednie wprowadzenie kodu sterującego

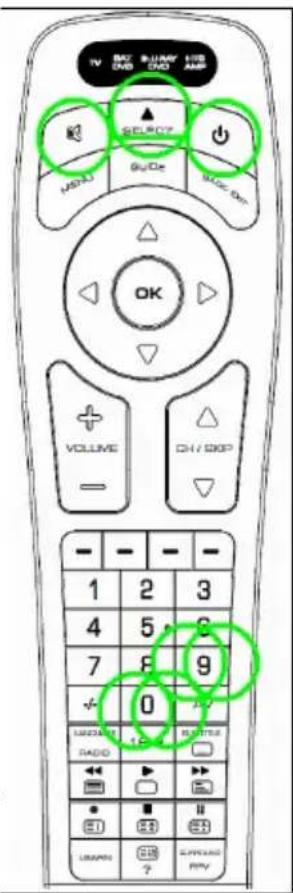

Przykład: ustawienie pilota dla telewizora marki Philips:

1. Z załączonej listy wybrać np. kod Philips 0099.

Phinamaronic	0035
Philips	0001	0005	0014	0027
	0097	0099	0142	0143
Phocus	0138	0232	0234

- Proszę się upewnić, że wybrali Państwo odpowiedni kod dla telewizorów (TV).

1. Proszę nacisnąć klawisz ⏻(wł./wył.), a następnie jednocześnie klawisz ⚫(wyłączenia głosu), aż lampka wyboru urządzenia (LED) zapali się na stałe.

2. Proszę naciskać kla- wisz SELECT tak długo, aż zapali się lampka LED żądane- go urządzenia, np. TV.

-Jeżeli nie nacisną Państwo klawisza SE- LECT (wyboru), wówc- zas wybrane zostanie urządzenie pokazywa- ne w danym momencie.

1. Następnie przyciskać z cyframi (np. 0 0 9 9).

2. Po wprowadzeniu cyfr lampka gaśnie i pilot jest gotowy do sterowania Waszym urządzeniem.

3. Na zakończenie przetes-tować ustawiony kod sterujący, w ten sposób, że spróbujecie Państwo sterować Waszym telewizorem. Jeżeli to nie funkcjonuje lub nie funkcjonuje

właściwie, to proszę spróbować następny kod z listy lub wyszukiwanie kodów, patrz niżej.

1. Aby sparować pilot z innymi urządzeniami, proszę postąpić w sposób opisany powyżej z tą różnicą, że zamiast przycisku TV pro-szę nacisnąć SELECT SAT/DVB (SAT, DE-CODER), DVD/BLU RAY lub HTS/AMP (tyl-ko dla wersji UR 2400).
2. Aby zakończyć wprowadzanie kodu proszę nacisnąć klawisz wyłączenia głosu lub przerwać wprowadzanie na ponad 10 sekund.
3. W przypadku wprowadzenia błędnego kodu lampka zamiga 2 razy. Wtedy będą mieli Państwo możliwość powtórnego wprowadzenia kodu.

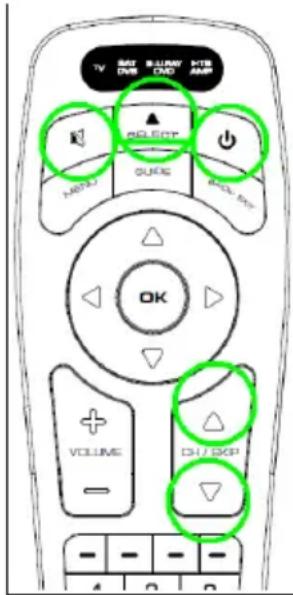

Wyszukiwanie kodów

Gdy marka jakiegoś urządzenia nie znajduje się na liście lub żaden podany kod nie pasuje, to zalecane jest wyszukiwanie kodów.

Manualne i automatyczne wyszukiwanie kodu

1. Proszę włączyć urządzenie, które ma być sterowane. Program chodzi
2. Proszę nacisnąć klawisz ⏻ (wł./wył.), a na-

stępnie jednocześnie klawisz wyłączenia głosu), aż lampka wyboru urządzenia (LED) zapali się na stałe.

1. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED żądanego urządzenia, np. TV.
2. Następnie skierować pilota na urządzenie, które ma być sterowane.
3. Proszę co ok. jedną sekundę naciskać klawisz CH/SKIP ▲ lub CH/SKIP ▼, aż urządzenie, np. Państwa telewizor, się wyłączy.

- Mogą Państwo odwrócić kierunek wyszukiwania, naciskając na przemian klawisze ▲ i ▼.

• Gdyby Wasze urządzenie się wyłączyć, to musicie je Państwo w celu dalszego wyszukiwania ponownie włączyć np. przyciskiem na urządzeniu lub za pomocą oryginalnego pilota.
• Jeżeli Państwa urządzenie reaguje, wtedy mogą Państwo wypróbować również inne przyciski, z wyjątkiem ▲, ▼, okaz OK, bez ko-nieczności opuszczania trybu wyszukiwania. W przypadku nieprawidłowego działania niektórych klawiszy, proszę szukać dalej, naciskając klawisze ▲ lub ▼.
• Włączanie i wyłączanie opcji automatycznego wyszukiwania kodu: Proszę naciskać klawisz ▲ lub ▼ do momentu, aż zaświeci się lampka LED. Wtedy pilot będzie za pomocą kodu wysyłał sygnał włączenia lub wyłączenia, a lampka urządzenia (LED) będzie migać. W wyniku naciśnięcia jakie-gokolwiek przycisku, z wyjątkiem oraz OK, opcja zdalnego sterowania zmieni się

ponownie na manualne wyszukiwanie kodu.

1. Wasze urządzenie reaguje prawidłowo, to wcisnąć klawisz urządzenia (klub OK), i w ten sposób zakończyć wyszukiwanie. Lampka (LED) gaśnie.

-Wyszukiwanie zostaje przerwane po ok. 30 sekundach bezzynności

Identyfikacja kodów

Ustawiony 4-cyfrowy kod możecie Państwo w każdej chwili wyczytać:

1. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED urządzenia, którego kod chcieliby Państwo odczytać, np. TV.

2. Proszę nacisnąć klawisz diaz przycisnąć również 1, 2, 3 lub 4, w zależności od tego, którą pozycję kodu chcieliby Państwo odczytać. Np. jeżeli przycisnięli Państwo klawisze +1 i został ustawiony przykładowy kod 1234, wtedy lampka będzie migać 1 raz, by wskazać tysięczne miejsce za pomocą 1. Muszą Państwo za tem tylko policzyć, ile razy zapali się lampka. Przy użyciu klawiszy wskazane zostanie setne miejsce, np. zapali się 2*, by wskazać 2 w kombinacji 1234. Przy użyciu klawiszy wskazane zostanie dziesiąte miejsce, np. zapali się 3* dla 3 w kombinacji 1234. I wreszcie przy użyciu klawiszy wskazane zostanie pierwsze miejsce, np. zapali się 4* dla 4 w kombinacji 1234.

- Gdy wyświetli się zero, wówczas lampka nie będzie migać.

Kopiowanie oryginalnych przycisków, w celu nauki brakujących funkcji sterowniczych (tylko dla wersji UR 2400)

Funkcja LEARN jest uzupełnieniem zaprogramowanych kodów sterowniczych. W wielu przypadkach kody zakodowane wcześniej mogą sterować wszystkimi funkcjami, lecz niekiedy ich brak. Lub w przypadku nie odnalezienia funkcionującego kodu. Z niniejszą funkcją można przejąć z oryginalnych pilotów aż do 206 funkcji przycisków, maks. 40 funkcji na jedno urządzenie. Każdy nowy kod nakłada się na poprzedni.

1. W celu przeniesienia kodu sterowniczego potrzebny jest oryginalny pilot. Proszę używać pilotów z pełnymi bateriami.
2. Obydwa piloty położyć na stole w ten sposób, aby diody podczerwieni (LED) pilota oryginalnego skierowane były bezpośrednio w kierunku diody (LED) pilota UR 2400. Diody znajdują się na czubku pilota. Odstęp obydwóch LED powinien wynosić około 1-2 cm.

-W celu znalezienia odpowiedniego położenia obydwu pilotów, trzeba czasami pomanewrować pilotami, przesuwając je w różnych kierunkach.

1. Proszę naciskać klawisz LEARN tak długo (ok. 3 sekundy), aż zapali się lampka LED.

2. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED żądanego urządzenia, np. TV.

3. Proszę krótko naciskać klawisz UR 2400, np. (wł./wył.), którego funkcja ma zostać przejęta z oryginalnego pilota. Dioda LED miga.

4. Proszę naciskać klawisz na oryginalnym pilocie oznaczający funkcję, która ma zostać przeniesiona, np. POWER, tak długo, klawisz UR 2400 potwierdzi przeniesienie poprzez zmianę z migania na stałe światło. Oznaczać będzie to, że została przeniesiona dana funkcja klawiszy, np. WŁ./WYŁ.
5. Proszę powtórzyć czynności z kroków 5 i 6, w celu przeniesienia dalszych funkcji klawi-szy.
6. Na zakończenie procedury przenoszenia, proszę nacisnąć krótko klawisz LEARN.

- UR 2400 zakończy automatycznie tę procedu- rę również po ok. 10 sekundach beczynności.

- Pamięć zapelniona: W przypadku, gdy wszystkie dostępne klawisze do zapamiętywania są zajęte, wtedy UR 2400 zapali się dwukrotnie, a następnie zaprogramowane do pory klawisze będą mogły zostać ponownie wykorzystane do programowania.

Kasowanie funkcji klawiszy

1. Proszę naciskać jednocześnie klawisze LEARN oraz 1 do momentu zapalenia się lampki urządzenia (LED).
2. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED żądanego urządzenia, np. TV.
3. Proszę nacisnąć krótko klawisz, którego zapamiętana funkcja ma zostać skasowa-

na, np. 3. Lampka LED zaświeci się jeden raz na potwierdzenie, że zapamiętana funkcja została skasowana.

1. Na zakończenie procedury kasowania, proszę nacisnąć klawisz LEARN.

Kasowanie wszystkich skopiowanych (zapa- aż miętanych) funkcji klawiszy danego urządze- nia

1. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED żądanego urządzenia, np TV.
2. Proszę naciskać klawisz LEARN oraz jednocześnie klawisz 3, aż lampka urządzenia (LED) zgaśnie. Następnie należy zwolnić klawisze. Lampka LED zaświeci się wtedy 2 razy na potwierdzenie skasowania funkcji.

Przyporządkowywanie głośności oraz wyłączenia głosu danemu urządzeniu (punch through)

1. Proszę naciskać jednocześnie klawisze (wł./wył) oraz VOLUME tak długo, aż zapali się lampka urządzenia (LED).
2. Za pomocą klawisza SELECT proszę wybrać urządzenie, które będą Państwo chcieli wykorzystywać do sterowania dźwiękiem, np. TV.
3. Proszę nacisnąć klawisz OK (lub ) do wolny klawisz w celu potwierdzenia doko-nanego wyboru.

Anulowanie funkcji Punch through

1. Proszę naciskać klawisz (wk/wył.) oraz klawisz VOLUME tak długo, aż zapali się lampka urządzenia (LED).
2. Proszę następnie nacisnąć klawisz 0, w celu anulowania funkcji Punch Through-Funktion.

Makra (funkcja kina domowego) (tylko UR 2400)

Mogą Państwo ustanowić maksymalnie 5 automatycznych sekwencji klawiszy (makr) z maksymalnie 16 komendami klawiszy, które będą kolejno wywoływane po naciśnięciu tylko jednego klawisza.

1. Proszę naciskać klawisz LEARN oraz klawisz (wł./wył.), aż zapali się lampka urządzenia (LED).
2. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED żądanego 2. urządzenia, do którego ma się odnosić klawisz makro, np. TV.
3. Proszę nacisnąć dowolny klawisz, który nie jest wykorzystywany do sterowania urządzeniem, z wyjątkiem klawiszy LEARN i SELECT, np. CZERWONY, który ma wywoływać sekwencję makro. Lampka LED zapali się 2 razy, a następnie pozo- stanie cały czas zapalona.
4. Proszę podać sekwencję makr, np. „wyłączyć wszystkie urządzenia”, naciskając kolejno klawisze SELECT TV, (wł./wył), SELECT SAT/DVB, (wł./wył), SELECT

BLURAY/DVD, ⬇(wł./wył.), SELECT HTS/AMP, ⬇(wł./wył.).

• Gdy pamięć będzie całkowicie zapełniona, dioda LED zapali się dwukrotnie i podawanie makra zostanie zakończone.
• Proszę nacisnąć klawisz LEARN w celu zakończenia podawania makra.
• Test: proszę przetestować klawisz makro, naciskając np. przy wybranym urządzeniu TV klawisz CZERWONY. Następnie wszystkie urządzenia powinny zostać automatycznie kolejno wyłączone.
• Mogą Państwo zdefiniować maksymalnie 5 klawiszy makr.

Kasowanie klawiszy makr

1. Prosze naciskać klawisz LEARN oraz klawisz (wł./wył.) tak długo, aż zapali się lampka urządzenia (LED).
2. Proszę naciskać klawisz SELECT tak długo, aż zapali się lampka LED żądanego urządzenia, do którego ma się odnosić klawisz makro, np. TV.
3. Proszę naciskać żądany klawisz makro, np. CZERWONY przez ok. 3 sekundy, aż lampka LED zapali się 2 razy.
4. Proszę nacisnąć klawisz LEARN, by zakończyć kasowanie makr.

Podświetlenie klawiszy

1. Proszę nacisnąć klawisz (wł./wył.) oraz jednocześnie klawisz CH/SKIP▼, aż lampka (LED) zaświeci się 2 razy. Wtedy podświetlenie klawiszy będzie wyłączone.

2. Proszę nacisnąć klawisz (wł. wył.) oraz jednocześnie klawisz CH/SKIP▲, aż lampka (LED) zaświeci się 2 razy. Wtedy podświetlenie klawiszy będzie włączone.

Obstuga

Wasze urządzenia obsługujecie Państwo praktycznie tak samo, jak znacie to z oryginalnych pilotów. Ponieważ symbole uniwersalnego pilota mogą różnić się od tych z Waszego oryginalnego pilota, to musicie Państwo ewentualnie wypróbować wszystkie klawisze w celu znalezienia ich funkcji

Dane techniczne

Nie dla urządzeń o 400 kHz

2 lata gwarancji fabrycznej

Gdyby Wasz pilot uległ w ciągu 2 lat po zakupie awarii, to otrzymacie Państwo od firmy Vivanco bezpłatnie urządzenie zastępcze. Wyjątki: brakujące kody, umyślne zniszczenie i normalne zużycie obudowy i klawiszy.
