UR 2400 - Kaukosäädin TITAN - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yleiskaukosäädin
Merkki	TITAN
Malli	UR 2400
Virransyöttö	3 alkaliset patterit R03 (AAA)
Kantama	Enintään 7 metriä
Päätoiminnot	Koodiohjelmointi, koodinhaku, oppiminen (LEARN), makrot, näppäinten valaistus, universaali äänenvoimakkuuden hallinta
Yhteensopivat laitteet	TV, SAT/DVB, DVD/Blu-ray, Vahvistin/HTS
Oppimismuisti	Enintään 206 komentoa (enintään 40 per laite)
Näyttö	Ei
Mitat (noin)	220 x 50 x 25 mm
Paino (paristojen kanssa)	Noin 150 g
Kotelon materiaali	ABS-muovi
Väri	Musta
Takuu	2 vuotta (ilmainen vaihto valmistajalta)
Huolto ja puhdistus	Puhdista pehmeällä, kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Älä altista kosteudelle. Käytä vain suositeltuja paristoja.
Varaosat	Tavalliset AAA-paristot kaupallisesti saatavilla. Varaosia ei toimiteta.
Käyttötaajuus	Infrapuna (ei yhteensopiva 400 kHz)

Usein kysytyt kysymykset - UR 2400 TITAN

Kuinka ohjelmoin UR 2400 -kaukosäätimen televisiolle?

Kytke televisio päälle. Pidä painettuna Virta- ja Mykistys-painikkeita, kunnes LED syttyy. Paina SELECT valitaksesi TV. Syötä 4-numeroinen koodi listasta (esim. 0099 Philipsille). LED sammuu. Testaa toiminnot.

Mitä tehdä, jos mikään listan koodi ei toimi?

Käytä koodinhakua. Kytke laite päälle. Pidä Virta ja Mykistys painettuna, valitse laite, paina sitten CH/SKIP ▲ tai ▼ useita kertoja, kunnes laite sammuu. Paina OK vahvistaaksesi.

Kuinka kopioin toiminnon alkuperäisestä kaukosäätimestä?

Aseta molemmat kaukosäätimet vastakkain (LEDit 1-2 cm päässä). Pidä LEARN painettuna, kunnes LED syttyy. Valitse laite SELECT-painikkeella. Paina UR 2400:n kopioitavaa näppäintä (LED vilkkuu), ja pidä sitten alkuperäisen kaukosäätimen näppäintä painettuna, kunnes LED jää palamaan.

Kuinka poistan opitun toiminnon näppäimestä?

Pidä LEARN ja 1 painettuna, kunnes LED syttyy. Valitse laite SELECT-painikkeella. Paina poistettavaa näppäintä. LED vilkkuu kerran. Paina LEARN poistuaksesi.

Kuinka määritän makron kaikkien laitteiden sammuttamiseksi?

Pidä LEARN ja Virta painettuna, kunnes LED syttyy. Valitse laite (esim. TV) SELECT-painikkeella. Paina vapaata näppäintä (esim. PUNAINEN) liipaisimena. Paina sitten peräkkäin: SELECT TV, Virta, SELECT SAT, Virta jne. Lopeta LEARN-painikkeella.

Kuinka tunnistan laitteen aktiivisen koodin?

Valitse laite SELECT-painikkeella. Paina 1 tuhansille, 2 sadoille, 3 kymmenille, 4 ykkösille. Laske LEDin vilkunnat (esim. 2 vilkkua = numero 2). Nolla = ei vilkkua.

Kuinka aktivoin tai deaktivoin näppäinten valaistuksen?

Aktivointi: pidä Virta ja CH/SKIP ▲ painettuna, kunnes kaksoisvilkku. Deaktivointi: pidä Virta ja CH/SKIP ▼ painettuna, kunnes kaksoisvilkku.

Kuinka määrätä äänenvoimakkuuden hallinta yhdelle laitteelle (punch through)?

Pidä Virta ja VOLUME+ painettuna, kunnes LED syttyy. Käytä SELECT valitaksesi laite (esim. TV). Paina OK tai Mykistys vahvistaaksesi. Peruuta toistamalla VOLUME- ja paina sitten 0.

Mitä tehdä, jos kaukosäädin ei vastaa?

Tarkista paristot: aseta 3 uutta AAA-paristoa napaisuuksien mukaisesti. Varmista, että kaukosäädin on suunnattu laitteeseen (enintään 7 m). Jos ongelma jatkuu, nollaa kaukosäädin poistamalla paristot 30 sekunniksi.

Mikä on UR 2400 -kaukosäätimen enimmäiskantama?

Enimmäiskantama on noin 7 metriä suorassa linjassa laitteeseen. Kantama voi lyhentyä esteiden tai voimakkaan auringonvalon läsnäollessa.

KÄYTTÖOHJE UR 2400 TITAN

(FIN) Käyttöohje ▶ 53

Avaa säätimen takana si- jaitsevan paristokotelon kansi työntämällä sitä nuolen suuntaan. Aseta koteloon 3 AAA-tyyppistä alkaliparistoa. Varmista, että paristojen napai- suusmerkinnät "+" ja "-" vastaavat kotelossa ole- via merkintöjä.

- Tarkista toimintavalmius painamalla mitä tahansa säätimen painiketta. Jos merkkivalo välähtää, sää-

din on toimintavalmis.

Laitekohtaisenitekohtaisen koodin asettaminen (esim. TV:n tai digiboksin jne. säätöä varten.

Voidaksesi säätää esim. tv:tä tai digiboksia, sinun tulee asettaa säätimelle sopiva käyttökoodi. Voit tehdä sen kolmella tavalla: .

Koodin syöttäminen suoraan

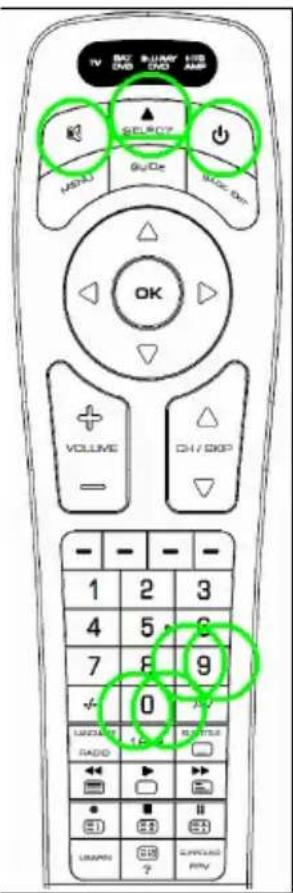

Esimerkki: syötä koodi, joka ohjaa Philips- televisiota:

1 Mukana toimitetusta luettelosta löytyy esim.

Phinamarmonic	0035
Philips	0001	0005	0014	0027
	0097	0099	0142	0143
Phocus	0138	0232	0234

Philips-koodi 0099.

- Varmistathan koodia valitessasi, että katsot oikeaa luetteloa (esim. Philips /TV).

2 Paina näppäintä (Päälle/Pois) sekä samanaikaisesti nappia (mykistys) kunnes laitevalinnan merkkivalo (LED) palaa jatkuvasti.

3 Paina näppäintä SELECT toistuvasti, kunnes haluamasi merkkivalo (LED) esim. TV syttyy.

- Jos et paina näppäintä SELECT, tulee merkkivalon (LED) osoit- tama laite valituksi.

4 Paina numeronäppäimiä esim. 0 0 9 9.

5 Näppäiltyäsi numerot,

merkkivalo sammuu ja kaukosäädin on valmis ohjaamaan laitettasi.

6 Tarkista lopuksi asettamasi koodin toimivuus kokeilemalla eri kaukosäädinkomentoja (tässä esimerkissä televisiolle). Mikäli havaitset puutteita toiminnoissa, voit kokeilla luettelossa olevalla toisella koodilla tai käynnistää koodihaun, katso seuraava kappale: Koodinhaku

7 Aseta käyttökoodi muille laitteille samalla tavalla. Painat vain TV-painikkeen sijasta jotakin toista näppäintä esim. SAT/DVB (Di-giboksi) tai DVD/BLU RAY tai HTS/AMP(koskee ainoastaan mallia UR 2400).

- Voit poistua koodien ohjelmointitilasta painamalla näppäintä tai keskeyttämällä koodien näppäilemisen yli 10 sekunnin ajaksi.

- Jos merkkivalo välähtää kahdesti, koodia ei hyväksytä ja koodin syöttäminen voidaan aloittaa uudelleen.

Koodinhaku

Jos et löydä laitteesi merkkiä koodiluettelosta, tai mikään siinä olevista koodeista ei toimi, voit käyttää koodinhakua.

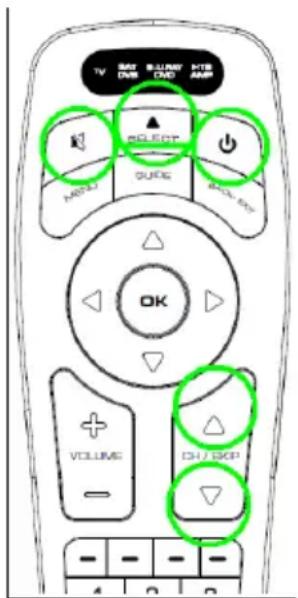

Manuaalinen ja automaattinen koodinhaku

1 Kytke virta päälle laitteeseen, jota haluat ohjata. Varmista, että laite on ohjelmatilassa (ei valmiustilassa).

2 Paina näppäintä (Päälle/Pois) ja samanaikaisesti näppäintä (mykistys) kunnes laitevalinnan merkkivalo (LED) palaa jatkuvasti.

3 Paina näppäintä SELECT kunnes haluamasi merkkivalo (LED) esim. TV syttyy.

4 Suuntaa kaukosäädin kohti laitetta, jota haluat ohjata..

5 Paina näppäintä CH/SKIP▲ tai CH/SKIP▼ toistuvasti noin sekunnin välein, kunnes laite reagoi sammuttamalla virran.

• Voit vaihtaa hakusuuntaa milloin tahansa painamalla näppäintä ▲ tai ▼.
  – Jos laitteesta on ehtinyt sammua virta, on se kytkettävä uudelleen päälle haun jatkamiseksi.

- Kun laite reagoi, voit myös kokeilla muita näppäimiä poislukien näppäimet ▲ , ▼ ja tarvitsematta lopettaa hakutoimintoa. Mikäli jot-kut näppäimet eivät toimi, voit helposti jatkaa hakua näppäimillä ▲ ja ▼.

6 Automaattisen koodinhaun käynnistäminen ja lopettaminen: Paina näppäintä ▲ tai ▼ kunnes merkkivalo (LED) sammuu. Kaukosäädin lähettää erilaisen Päälle/Pois -komentokoodin jatkuvana sarjana ja laitevalinnan merkkivalo vilkkuu. Voit siirtyä takaisin manuaaliseen koodinhakuun painamalla mitä tahansa näppäintä paitsi mykistysnäppäintä tai OK-näppäintä.
7 Kun laitteesi reagoi oikealla tavalla, paina näppäintä tai OK tallentaaksesi koodin ja lopettaaksesi haun. LED-merkkivalo sammuu.

- Viimeksi syötetty koodi tallentuu muistiin. Hakutoiminto päättyy noin 20 sekunnin kuluttua, jos mitään näppäintä ei paineta tai jos haku on saavuttanut koodiluettelon lopun.

Koodin tunnistaminen

Voit lukea asettamasi 4-numeroiset koodit milloin tahansa:

1 Paina näppäintä SELECT kunnes haluamasi merkkivalo (LED) esim. TV syttyy.
2 Paina näppäintä ⏻ (Päälle/Pois) ja samanai-kaisesti numeronäppäintä 1, 2, 3 tai 4, riippuen siitä minkä osan koodista haluat lukea. Esim lukeaksesi koodin (tässä esimerkissä=1234) ensimmäisen numeron, paina näppäimiä ♦ ja 1. Merkkivalo välähtää kerran ja osoittaa, että koodin ensimmäinen numero on 1(1234). Paina seuraavaksi näppäimiä ♦ ja 2. Merkkivalo välähtää 2 kertaa ja osoittaa, että koodin toinen numero on 2 (1234). Koodin kolmas numero luetaan vastaavasti painamalla näppäimiä ♦ ja 3, jolloin merkkivalo välähtää 3 kertaa osoittaen numeroa 3 (1234) ja neljäs numero luetaan painamalla näppäimiä ♦ ja 4, jolloin merkkivalo välähtää 4 kertaa osoittaen numeroa 4 (1234).

- Huom! Jos merkkivalo ei välähdä yhtään kertaa, on koodin numero 0.

Opetustoiminto puuttuvien toimintojen kopioimiseksi(Koskee vain mallia UR 2400)

Opetustoiminnon avulla voit kopioida toimintoja alkuperäisestä toimivasta kaukosäätimestä. Esiohjelmoidut vakiokoodit kattavat useimmat tarpeelliset toiminnot, mutta niistä saattaa puuttua jokin erikoistoiminto, joka löytyy alkuperäisestä kaukosäätimestäsi. Voit opettaa/ohjelmoida jopa 206 toimintoa, enintään 40 per laite. Viimeksi opetettu toiminto korvaa aina edellisen.

1 Voidaksesi opettaa UR 2400:n painikkeille uusia toimintoja tarvitset toimivan alkuperäisen kaukosäätimen. Varmistathan, että molemmissa kaukosäätimissä on täyteen ladatut paristot.
2 Suuntaa alkuperäisen kaukosäätimen lähetin (LED-valodiodi) kohti UR2400:n vastaanotinta (LED-valodiodi). Näiden valodiodien etäisyys toisistaan tulisi olla 1-2 cm suorassa näköyhteydessä.

- Säädä tarvittaessa kaukosäätimien asentoa sekä etäisyyttä toisistaan.

3 Paina näppäintä LEARN noin 3 sekuntia kunnes LED-valodiodi syttyy.

4 Paina näppäintä SELECT toistuvasti, kunnes haluamasi merkkivalo (LED) esim. TV syttyy.

5 Paina sitä UR 2400:n näppäintä, johon haluat opettaa/ohjelmoida uuden toiminnon esim. (Päälle/Pois), LED-valodiodi alkaa vilkkua.

6 Paina pitkään alkuperäisen kaukosäätimen painiketta – tässä esimerkissä Päälle/Pois, kunnes UR2400:n LED-valodiodi lakkaa vilkkumasta ja alkaa palaa jatkuvasti. Tämä il-maisee, että UR 2400 on oppinut uuden Päälle/Pois-toiminnon.

7 Toista vaiheet 5 – 6, jos haluat opettaa lisää toimintoja.

8 Lopettaaksesi opetustoiminnon, paina lyhyesti näppäintä LEARN.

- Opetustoiminto kesketyy automaattisesti, jos et paina mitään näppäintä 10 sekunnin aikana.

Muisti täynnä -ilmaisin: Jos muisti on täynnä, LED-valodiodi vilkkuu 2 kertaa ja tämän jälkeen voit ohjelmoida painikkeelle uuden toiminnon vanhan päälle.

Opetetun yksittäisen painiketoiminnon nollaus (tehdasasetukselle)

1 Paina näppäintä LEARN ja samanaikaisesti näppäintä 1 kunnes laitevalinnan merkkivalo (LED) palaa jatkuvasti.
2 Paina toistuvasti näppäintä SELECT valitaksesi sen laitteen, (esim. TV), jota poistettava painiketoiminto ohjaa. TV LED -merkkivalo syttyy.
3 Paina lyhyesti sitä näppäintä (esim 3), jonka haluat nollata. LED-merkkivalo vilkahtaa kerran.
4 Lopettaaksesi opetettujen painikkeiden nollauksen, paina näppäintä LEARN.

Kaikkien opetettujen painikkeiden nollaus laitekohtaisesti (tehdasasetukselle)

1 Paina toistuvasti näppäintä SELECT, kunnes haluamasi laitteen esim. TV merkkivalo syttyy.
2 Paina näppäintä LEARN ja samanaikaisesti näppäintä 3 kunnes laitevalinnan merkkivalo (LED) sammu. Vapautettuasi näppäimet, LED-merkkivalo vilkkuu kaksi kertaa. Kail laitekohtaisesti (TV) opetut painiketoiminnot on nyt nollattu.

Äänenvoimakkuuden ja mykistyksen lukitseminen yhdelle laitteelle (Punch Trough)

1 Paina näppäintä (Päälle/Pois) ja samanaikaisesti näppäintä VOLUME kunnes laitevalinnan merkkivalo (LED) pala jatkuvasti.
2 Paina toistuvasti näppäintä SELECT kunnes LED-merkkivalo syttyy sen laitteen (esim. TV) kohdalla, jota pelkästään haluat ohjata kaukosäätimen äänen-voimakkuus- ja mykistyskomennoilla.
3 Paina näppäintä OK (tai näppäintä vahvistaaksesi lukituksen.

Äänenvoimakkuuden ja mykistyksen nollaus

(Punch Trough -toiminnon peruuttaminen)

1 Paina näppäintä ⏻ (Päälle/Pois) ja samanaikaisesti näppäintä VOLUME kunnes laitevalinnan merkkivalo (LED) palaa jatkuvasti.
2 Paina näppäintä 0, jolloin lukitus poistuu.

Makrojen ohjelmointi (Kotiteatterisovellus) (UR 2400)

Voit ohjelmoida 5 eri komentosarjaa, joita kutsutaan makroiksi. Niissä voi olla jopa 16 ohjauskäskyä, jotka kaikki toteutuvat yhdellä napin painalluksella.

i1 Paina näppäintä LEARN ja samanaikaisesti näppäintä ⏻ (Päälle/Pois) kunnes laitevalinnan merkkivalo (LED) palaa jatkuvasti.
2 Paina näppäintä SELECT kunnes laitevalinnan merkkivalo (LED) palaa sen laitteen ko-

hdalla, jolle makro halutaan ohjelmoida esim. TV.

3 Paina sitä näppäintä esim.punaista näppäintä RED, jolle makro asetetaan. LED-merkkivalo välähtää ensin kaksi kertaa ja jää sitten pysyvästi palamaan.
4 Esimerkkiohjelmointi makrolle, joka sammuttaa kotiteatterilaitteiston yhden napin painalluksella:
5 Paina näppäimiä SELECT TV, (Päälle/Pois), SELECT SAT/DVB, (Päälle/Pois), SELECT BLURAY/DVD, (Päälle/Pois), SELECT HTS/AMP, (Päälle/Pois).

- Jos muisti täyttyy, LED-merkkivalo välähtää kaksi kertaa ja makron ohjelmointi loppuu.

6 Paina näppäintä LEARN tallentaaksesi makron muistiin ja lopettaaksesi ohjelmoinnin.
7 Testaa makro painamalla valittua makronäppäintä esim. punaista näppäintä RED. Tällöin pitäisi kaikkien laitteiden sammua.

- Voit ohjelmoida jopa 5 makrosarjaa.

Makrojen poistaminen

1 Paina näppäintä LEARN ja samanaikaisesti näppäintä (Päälle /Pois) kunnes laitevalinnan merkkivalo (LED) palaa jatkuvasti.
2 Paina laitevalintanäppäintä SELECT kunnes (LED) merkkivalo palaa sen laitteen kohdalla, josta makro on tarkoitus poistaa, esim. TV.
3 Paina sitä näppäintä esim. punaista näppäintä RED, josta makro on tarkoitus poistaa

noin 3 sekuntia kunnes LED-merkkivalo välähtää kaksi kertaa.

4 Paina näppäintä LEARN lopettaaksesi makrojen poistamisen.

Näppäimien valaistus

1 Paina näppäintä ⏻(Päälle/Pois) ja samanaikaisesti näppäintä CH/SKIP▼ kunnes laitevalinnan merkkivalo (LED) välähtää kaksi kertaa ja näppäimien valaistus kytketään pois päältä.
1 Paina näppäintä ⏻(Pälle/Pois) ja samanaikaisesti näppäintä CH/SKIP▲ kunnes laitevalinnan merkkivalo (LED) välähtää kaksi kertaa ja näppäimien valaistus kytketään päälle.

Toiminta

Yleiskaukosäädintä käytetään periaatteessa samalla tavalla kuin laitteen omaa alkuperäistä kaukosäädintä. Koska yleiskaukosäätimen symbolit saattavat poiketa alkuperäisen merkinnöistä, saatat joutua kokeilemaan eri näppäimiä toimintojen löytämiseksi.

Tekniset tiedot

Paristot: 3x AAA paristoa, R03, UM4

Toimintasäde: maksimi. 7 m

Ei sovellu 400 kHz -laitteille

2-vuoden takuu

Mikäli yleiskaukosäätimesi lakkaa toimimasta 2 vuoden kuluttua ostopäivästä, Vivanco vaihtaa sen uuteen ilman veloitusta. Takuu ei koske puuttuvia koodeja, huolimattomuudesta aiheutuvaa rikkoutumista eikä normaalista käytöstä aiheutuvaa näppäimien ja kotelon kulumista.
