BEDIENUNGSANLEITUNG UR 2400 TITAN

(D) Bedienungsanleitung ▶ 7

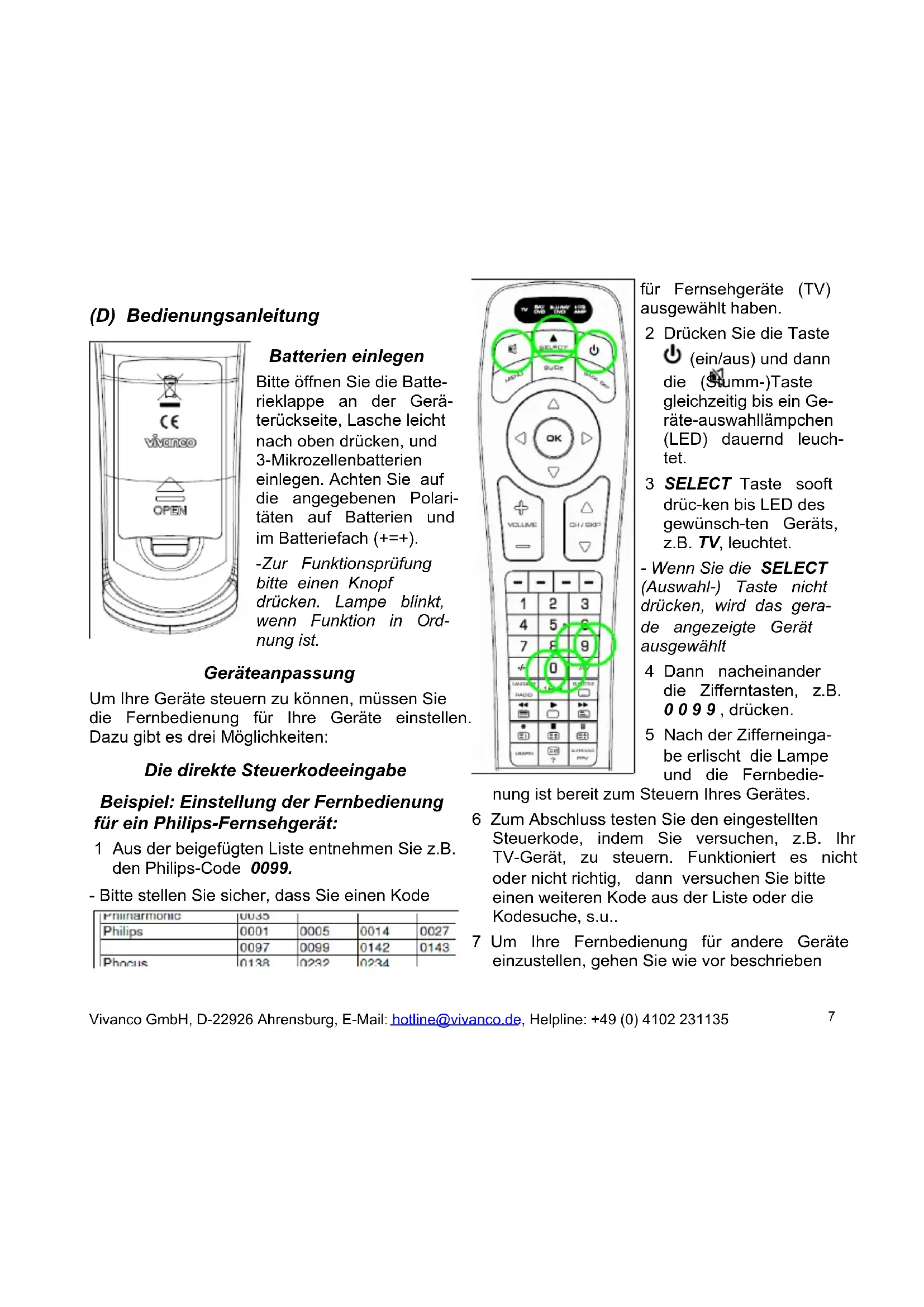

(D) Bedienungsanleitung

CE vivanco OPEN

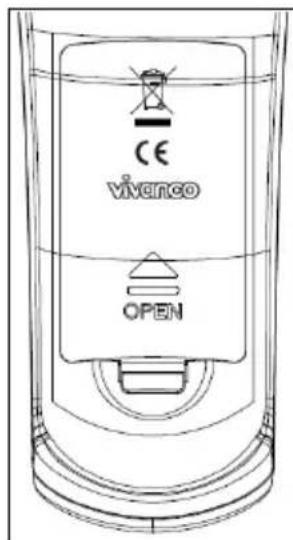

Batterien einlegen

Bitte öffnen Sie die Batterieklappe an der Geräterückseite, Lasche leicht nach oben drücken, und 3-Mikrozellenbatterien einlegen. Achten Sie auf die angegebenen Polariitäten auf Batterien und im Batteriefach (+=+).

-Zur Funktionsprüfung bitte einen Knopf drücken. Lampe blinkt, wenn Funktion in Ordnung ist.

Geräteanpassung

Um Ihre Geräte steuern zu können, müssen Sie die Fernbedienung für Ihre Geräte einstellen. Dazu gibt es drei Möglichkeiten:

Die direkte Steuerkodeeingabe

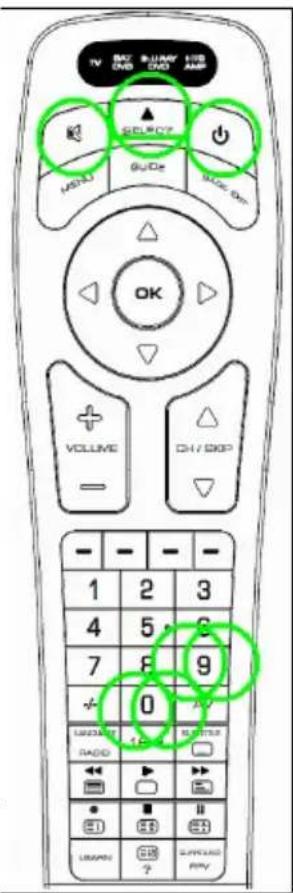

Beispiel: Einstellung der Fernbedienung für ein Philips-Fernsehgerät:

1 Aus der beigefügten Liste entnehmen Sie z.B. den Philips-Code 0099.

- Bitte stellen Sie sicher, dass Sie einen Kode

Phinamarmonic	0035
Philips	0001	0005	0014	0027
	0097	0099	0142	0143
Phocus	0138	0232	0234

TV NET BLOWER LTR AMP ON/ONS ON/ONS SELECT HOLD GUIDE GUIDE ON OK VOLUME CH/SK/P 1 2 3 4 5 6 7 8 9 0 LUXED BY RADIO 10000000000000000000000000000000000000000000000000000000000000000000000000000000 1 2 3 4 5 6 7 8 9 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

für Fernsehgeräte (TV) ausgewählt haben.

2 Drücken Sie die Taste (ein/aus) und dann die (Stumm-)Taste gleichzeitig bis ein Geräte-auswahllämpchen (LED) dauernd leuchtet.

3 SELECT Taste sooft drücken bis LED des gewünsch-ten Geräts, z.B. TV, leuchtet.

- Wenn Sie die SELECT (Auswahl-) Taste nicht drücken, wird das gerade angezeigte Gerät ausgewählt

4 Dann nacheinander die Zifferntasten, z.B. 0 0 9 9, drücken.

5 Nach der Zifferneingabe erlischt die Lampe und die Fernbedie-

nung ist bereit zum Steuern Ihres Gerätes.

6 Zum Abschluss testen Sie den eingestellten Steuerkode, indem Sie versuchen, z.B. Ihr TV-Gerät, zu steuern. Funktioniert es nicht oder nicht richtig, dann versuchen Sie bitte einen weiteren Kode aus der Liste oder die Kodesuche, s.u..

7 Um Ihre Fernbedienung für andere Geräte einzustellen, gehen Sie wie vor beschrieben

vor. Nur anstelle TV wählen Sie mit SELECT SAT/DVB (SAT, DECODER), DVD/BLU RAY oder HTS/AMP (nur UR 2400) aus.

- Sie beenden die Kodeingabe, indem Sie die Stummtaste 🚙️ drücken oder durch eine Unterbrechung der Eingabe für mehr als 10 Sekunden.

- Die Lampe blinkt 2 Mal wenn Sie einen falsche Kode eingeben. Dann können Sie die Eingabe wiederholen.

Die Kodesuche

Wenn die Marke eines Gerätes nicht in der Liste steht oder kein angegebener Kode passt, empfiehlt sich die Kodesuche.

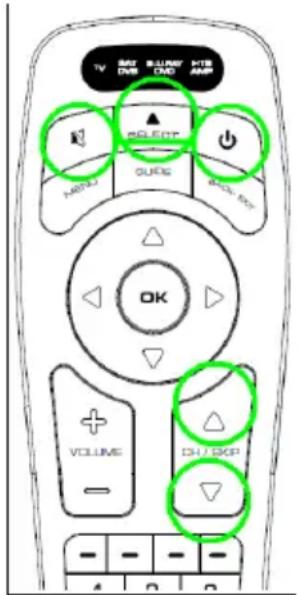

Manuelle und auto-matische Kodesuche

1 Bitte das zusteuernde Gerät einschalten. Pro-

2 Drücken Sie die Taste (ein/aus) und dann die (Stumm-)Taste gleichzeitig bis ein Geräte-auswahllämpchen (LED) dauernd leuchtet.

3 SELECT Taste sooft drücken bis LED des gewünsch-ten Geräts, z.B. TV, leuchtet.

4 Dann Fernbedienung auf das zu steuernde Gerät richten.

5 Wiederholt, ca. jede

Sekunde, CH/SKIP ▲ oder CH/SKIP ▼ Taste drücken bis Gerät, z.B. Ihr TV Gerät,, sich ausschaltet.

- Sie können die Suchrichtung umkehren, in dem Sie von Taste ▲ zu Taste ▼ oder umkehrt wechseln.

- Hatte sich Ihr Gerät ausgeschaltet, so müssen Sie es, z.B. am Gerät oder mit der Originalfernbedienung zur weiteren Suche wieder einschalten.

- Wenn Ihr Gerät reagiert können Sie auch andere Tasten, außer ▲, ▼, 📄 oder OK probieren, ohne die Suche zu verlassen. Wenn einige Tasten nicht richtig funktionieren, suchen Sie einfach weiter mit ▲ oder ▼.

6 Automatische Kodesuche ein- bzw. ausschalten: Bitte ▲ oder ▼ Taste solange drücken bis LED sich ausschaltet. Dann sendet die Fernbedienung ein Ein-Aussignal per Kode nacheinander aus und ein Geräte lämpchen (LED) blinkt. Mit drücken irgendeiner Taste, außer 📄 oder OK, wechselt die Fernbedienung wieder zur manuellen Kodesuche.

7 Wenn Ihr Gerät richtig reagiert, drücken Sie die 📋 oder OK) Taste und beendenden so die Suche. Das Lämpchen (LED) geht aus.

- Die Suche wird nach ca. 30 Sekunden Untätigkeit oder nach einem Suchzyklus abgebrochen.

Kodeindentifikation

Sie können die eingestellten 4-stelligen Kodes jederzeit auslesen:

1 SELECT Taste so häufig drücken bis das LED des Gerätes leuchtet, dessen Kode Sie auslesen möchten. Z.B. TV.
2 ☑ drücken und dazu 1, 2, 3 oder 4 drücken, je nachdem welche Stelle des Kodes Sie auslesen möchten. Z.B. wenn Sie ☑ gedrückt haben und der Bespielkode 1234 eingestellt ist, blinkt das Lämpchen, 1-mal, um die Tausenderstelle mit 1 anzuzeigen. Sie brauchen also nur zu zählen. Mit
+2 wird die 100er Stelle ausgegeben, z.B. blinkt es 2* für die 2 von 1234. Mit +3 wird die 10er Stelle ausgegeben, z.B. blinkt es 3* für die 3 von 1234. Und mit +2 wird die 1er Stelle ausgegeben, z.B. blinkt es 4* für die 4 in 1234.

- Bei Nullanzeige unterbleibt das Blinken.

Kopieren von Originaltasten zum Lernen von fehlenden Steuerfunktionen

(nur UR 2400)

Die LEARN-Funktion dient als Ergänzung für vorprogrammierte Steuerkodes. In vielen Fällen können voreingestellte Kodes fast alle Funktionen steuern, aber einige fehlen. Oder Sie haben haben gar keinen funktionierenden Kode gefunden. Mit der Lernfunktion können Sie von den Originalfernbedienungen bis zu 206 Tastenbefehle übernehmen, max. 40 Befehle pro Gerät. Jeder neu gelernte Tastenkode überschreibt einen zuvor gelernten.

1 Zum Übertragen von Steuerkodes benötigen Sie eine voll funktionsfähige Originalfernbe-

dienung. Bitte benutzten voll geladene Batterien in beiden Fernbedienungen.

2 Die beiden Fernbedienungen so auf einen Tisch legen, dass die Infrarotsendediode (LED) der Originalfernbedienung direkt in Richtung der Diode (LED) der UR 2400 zeigt. Diese befindet sich am Kopfende der Fernbedienung. Der Abstand zwischen beiden LEDs in Sichtkontakt soll ca. 1-2 cm betragen.

- Um die richtige Lernpositionen der beiden Fernbedienungen herauszufinden, müssen Sie die Fernbedienungen manchmal etwas hin und her bewegen.

3 LEARN-Taste solange drücken (ca. 3 Sekunden) bis LED-Lampe brennt.

4 SELECT Taste sooft drücken bis LED des gewünsch-ten Geräts, z.B. TV, leuchtet.

5 Drücken Sie kurz die UR 2400-Taste, z:.B. (Ein/Aus), deren Funktion von der Originalfernbedienung übernommen werden soll. Das LED blinkt.

6 Drücken Sie die Taste der Originalfernbedienung, deren Funktion übertragen werden soll, z.B. POWER, solange bis die UR 2400 dies durch Wechsel von Blinken zu Dauerlicht bestätigt. Das bedeutet, dass eine Tastenfunktion, z.B. EIN/AUS übertragen wurde.

7 Bitte die Schritte 5 und 6 wiederholen, um weitere Tastenfunktionen zu übertragen.

8 Zum Abschluss der Übertragungsprozedur bitte die LEARN-Taste kurz drücken.

- Die UR 2400 beendet die Prozedur auch automatisch nach ca. 10 Sekunden Untätigkeit.

- Speicher voll: Wenn alle verfügbaren Tas-tenspeicherplätze belegt sind, blinkt die UR 2400 2-mal und dann können bereits programmierte Tasten wieder überschrieben werden.

Löschen einer Tastenfunktion

1 LEARN- und dazu 1 Taste gleichzeitig drücken bis Geräte lampe (LED) brennt.
2 SELECT-Taste sooft drücken bis LED des gewünsch-ten Geräts, z.B. TV, leuchtet.
3 Die Taste kurz drücken, deren gelernte Funktion gelöscht werden soll, z.B. die 3. Die LED blinkt einmal zur Bestätigung, dass gelernte Funktion gelöscht ist.
4 Zum Abschluss der Löschfunktion LEARN Taste drücken.

Löschen aller kopierten (gelernten) Tastenfunktionen eines Gerätes

1 SELECT-Taste sooft drücken bis LED des gewünsch-ten Geräts, z.B. TV, leuchtet.
2 LEARN- und dazu 3 Taste gleichzeitig solange drücken bis Gerätelampe (LED) aus geht. Dann Tasten loslassen. Die LED blinkt dann 2-Mal zur Bestätigung der Löschung.

Lautstärke und Stummschaltung exklusive einem Gerät zuordnen (punch through)

1 (Ein/Aus)- und dazu VOLUME+ Taste gleichzeitig solange drücken bis Gerätelampe (LED) brennt.
2 Mittels SELECT-Taste das Gerät auswählen; dass Sie immer zur Tonsteuerung nutzen wollen z.B. TV..

3 OK (oder) Taste zur Bestätigung der Wahl drücken.

Punch through-Funktion aufheben

1 (Ein/AUS)- und dazu VOLUME- Taste gleichzeitig solange drücken bis Gerätelampe (LED) brennt.
2 0-Taste zur Aufhebung Punch Through-Funktion drücken.

Makros (Heimkinofunktion) (nur UR 2400)

Sie können bis zu 5 automatische Tastensequenzen (Makros) mit je bis zu 16 Tastenbefehlen festlegen, die nacheinander nach dem Drücken einer einzigen Taste ausgegeben werden.

1 LEARN- und dann dazu (Ein/Aus)-Taste drücken bis Gerätelampe (LED) brennt.
2 SELECT-Taste sooft drücken bis LED des gewünsch-ten Geräts zu dem Makrotaste gehören soll, z.B. TV, leuchtet.
3 Irgendeine, sonst zur Steuerung des Gerätes nicht benötigte Taste außer LEARN und SELECT, z.B. ROT, drücken, die eine Makro sequenz auslösen soll. Ein LED blinkt 2-Mal und bleibt dann an.
4 Sie geben eine Makrosequenz, z.B. „alle Geräte aus“ eingeben, indem Sie nacheinander die Tasten SELECT TV, ⏻ (Ein/Aus), SELECT SAT/DVB, ⏻ (Ein/Aus), SELECT BLU-RAY/DVD, ⏻ (Ein/Aus), SELECT HTS/AMP, ⏻ (Ein/Aus) drücken.

- Wenn der Speicher voll ist, blinkt ein LED 2-Mal und die Makroeingabe wird beendet.

5 LEARN-Taste drücken, um Makroeingabe abzuschließen.
6 Test: Sie testen die Makrotaste, indem Sie z.B. bei gewähltem TV-Geräte die ROT-Taste drücken. Alle Geräte sollten dann automatisch nacheinander ausgeschaltet werden.

- Sie können bis zu 5 Makrotasten bestimmen.

Makrotasten löschen

1 LEARN- und dann dazu (Ein/Aus)-Taste drücken bis Gerätelampe (LED) brennt.
2 SELECT-Taste sooft drücken bis LED des gewünsch-ten Geräts zu dem zu löscheide Makrotaste gehört soll, z.B. TV, leuchtet.
3 Gewünschte Makrotaste z.B. ROT, ca. 3 Sekunden lang drücken bis LED 2-Mal blinkt
4 LEARN-Taste drücken, um Makrolöschung abzuschließen.

Tastenbeleuchtung

1 Drücken Sie die (Ein/Aus) und dann dazu CH/SKIP▼ Taste gleichzeitig bis (LED) 2-Mal blinkt. Dann ist die Tastenbeleuchtung ausgeschaltet.
1 Drücken Sie die (Ein/Aus) und dann dazu CH/SKIP▲ Taste gleichzeitig bis (LED) 2-Mal blinkt. Dann ist die Tastenbeleuchtung eingeschaltet.

Bedienung

Sie bedienen Ihre Geräte praktisch genauso, wie Sie es von den Originalfernbedienungen her kennen. Da die Symbole einer Universalfernbedienung sich von denen Ihrer Originalfernbedienungen unterscheiden können, müssen Sie u.U. Palle Tasten zum Finden von Funktionen ausprobieren.

Technische Daten

Batterien: 3 x Mikrozellen, R03, UM4, AAA Reichweite: max. 7 m Nicht für 400 kHz Geräte

2 Jahre Werksgarantie

Fällt Ihre Fernbedienung innerhalb von 2 Jahren nach dem Kauf aus, dann bekommen Sie von Vivanco kostenlos Ersatz. Ausnahmen: fehlende Kodes, vorsätzliche Zerstörung und normale Abnutzung des Gehäuses und der Tasten.
