MANUALE UTENTE UR 2300 TITAN

(I) Istruzioni per l'uso ▶ 23

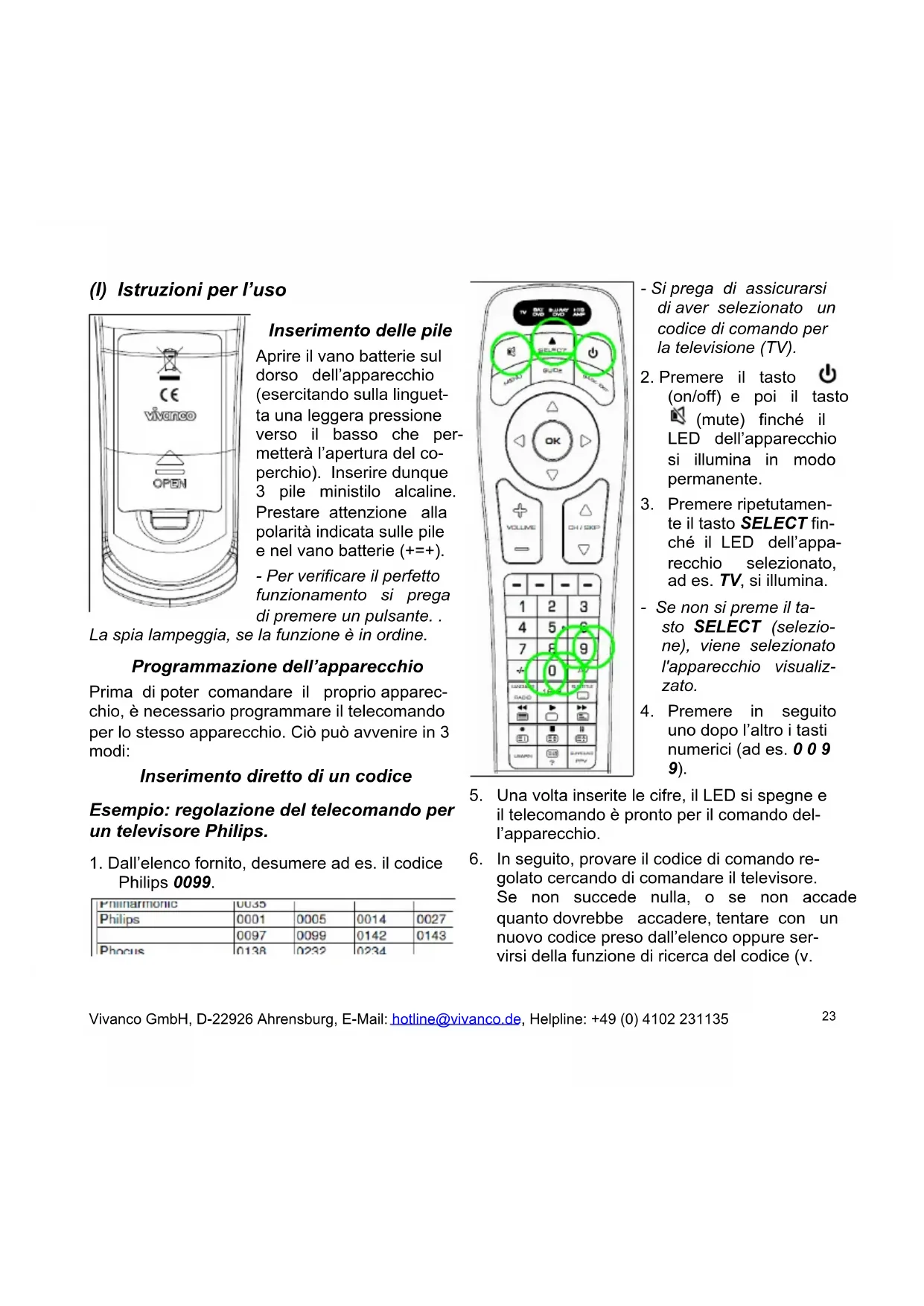

(I) Istruzioni per l'uso

CE vivanco OPEN

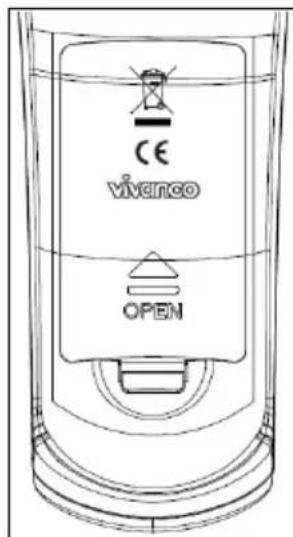

Inserimento delle pile

Aprire il vano batterie sul dorso dell'apparecchio (esercitando sulla linguetta una leggera pressione verso il basso che permetterà l'apertura del co-perchio). Inserire dunque 3 pile ministilo alcaline. Prestare attenzione alla polarità indicata sulle pile e nel vano batterie (+++).

- Per verificare il perfetto funzionamento si prega di premere un pulsante.

La spia lampeggia, se la funzione è in ordine.

Programmazione dell'apparecchio

Prima di poter comandare il proprio apparecchio, è necessario programmare il telecomando per lo stesso apparecchio. Ciò può avvenire in 3 modi:

Inserimento diretto di un codice

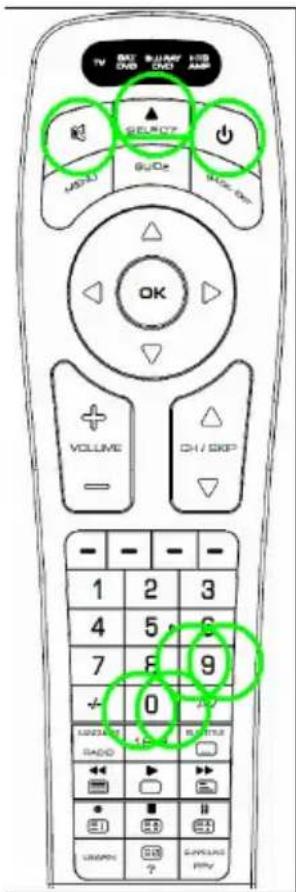

Esempio: regolazione del telecomando per un televisore Philips.

1. Dall'elenco fornito, desumere ad es. il codice Philips 0099.

Phinamarmonic	0035
Philips	0001	0005	0014	0027
	0097	0099	0142	0143
Phocus	0138	0232	0234

TV BAT ONB RUN/AVY ONB AMR SET/OZ GND WDC OK VOLUME CH/SKIP 1 2 3 4 5 6 7 8 9 0 UNLESS GADD 1 2 3 4 5 6 7 8 9 UNLESS GADD 1 2 3 4 5 6 7 8 9 UNLESS GADD 1 2 3 4 5 6 7 8 9 UNLESS GADD 1 2 3 4 5 6 7 8 9

- Si prega di assicurarsi di aver selezionato un codice di comando per la televisione (TV).

1. Premere il tasto (on/off) e poi il tasto (mute) finché il LED dell'apparecchio si illumina in modo permanente.

2. Premere ripetutamente il tasto SELECT finché il LED dell'apparecchio selezionato, ad es. TV, si illumina.

- Se non si preme il ta- sto SELECT (selezione), viene selezionato l'apparecchio visualizzato.

1. Premere in seguito uno dopo l'altro i tasti numerici (ad es. 0 0 9 9).

2. Una volta inserite le cifre, il LED si spegne e il telecomando è pronto per il comando dell'apparecchio.

3. In seguito, provare il codice di comando regolato cercando di comandare il televisore. Se non succede nulla, o se non accade quanto dovrebbe accadere, tentare con un nuovo codice preso dall'elenco oppure servirsi della funzione di ricerca del codice (v.

sotto).

1. Si prega di procedere come segue per pro- grammare il telecomando per altri l'apparec- chio. Premere anziché il tasto TV il tasto SE- LECT SAT/DVB (SAT, DECODER), DVD/BLU RAY oppure HTS/AMP (solo UR 2400).

- È possibile terminare l'inserimento del codice premendo il tasto mute dell'apparecchio oppure con interruzione dell'inserimento per più di 10 secondi.

- La spia lampeggia 2 volte se è stato inserito un codice errato. Inseguito è possibile ripetere l'inserimento.

Ricerca del codice

Si raccomanda l'utilizzazione della funzione di ricerca del codice qualora l'elenco non comprendesse un apparecchio, o se il codice specificato non funziona

TV SAT DES BULLRY COLD HTR AMP SELECT ADD DUCK RACE BOX OK VOLUME CH / EXCH -

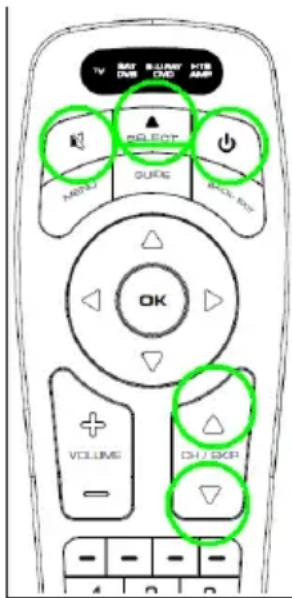

Ricerca del codice manuale e automatica

1. Accendere l'apparecchio che si desidera comandare (l'apparecchio in questione sarà già regolato su un programma)

2. Premere il tasto (on/off) e poi il tasto (mute) finché il

LED dell'apparecchio selezionato si illumina in modo permanente.

1. Premere ripetutamente il tasto SELECT finché il LED dell'apparecchio selezionato, ad es. TV, si illumina.
2. Poi puntare il telecomando verso l'apparecchio che si vuole comandare.

3. Premere ripetutamente, circa ogni secondo, il tasto CH/SKIP ▲ oppure CH/SKIP ▼ finché l'apparecchio, ad es. l'apparecchio TV, si spegne.

4. É possibile invertire la direzione di ricerca, passando dal tasto ▲ al tasto ▼ o viceversa.

5. Se nel frattempo l'apparecchio si è spento, per proseguire la ricerca sarà necessario riaccenderlo, agendo per es. sull'apparecchio o sul telecomando originale.
6. Quando l'apparecchio reagisce, è possibile provare anche altri tasti, tranne ▲, ▼, 📋 oppure OK, senza dover uscire dalla ricerca. Qualora qualche tasto non funzioni correttamente, basterà proseguire la ricerca agendo su ▲ oppure ▼.
7. Attivare o disattivare la ricerca automatica del codice: tenere premuto il tasto ▲ oppure ▼ finché il LED si spegne. Poi il telecomando invia un segnale on e off in sequenza e il LED lampeggia. Con un tasto qualsiasi, tranne ▶ oppure OK, il telecomando ritorna alla ricerca manuale del codice.
8. Quando l'apparecchio reagisce correttamente, premere il tasto (oppure OK) per terminare la ricerca. La spia (LED) si spegnerà.

- La ricerca si interromperà dopo ca. 30 secondi di inattività.

Identificazione del codice

E' possibile in qualsiasi momento sapere qual è il codice a 4 cifre regolato:

1. Premere il tasto SELECT ripetutamente fin-ché si accende il LED dell'apparecchio che si vuole identificare, ad es. TV.
2. Premere ⏻ e poi 1, 2, 3 o 4, a seconda della cifra del codice che si desidera conoscere. Esempio: premendo ⏻+1 e dopo aver impostato il codice di esempio 1234, la spia lampeggerà, 1 volta, per indicare la cifra mille con 1. Si tratta dunque di contare. Premendo il tasto ⏻+2 viene indicata la cifra delle centinaia, ad esempio la spia lampeggerà 2* per indicare la 2 di 1234. Premendo ⏻+3 viene indicata la cifra delle dieci unità ad es. la spia lampeggia 3* per il 3 di 1234. E con ⏻+4 si visualizza la singola unità, ad es. lampeggia il 4* per il 4 in 1234.
3. In caso di indicazione zero la spia non lampeggia.

Aprendimento dei tasti originali per programmare i comandi mancanti (solo UR 2400)

La funzione LEARN aiuta a completare i codici dei comandi preprogrammati. In molti casi i codici preinstallati riescono a pilotare quasi tutte le funzioni, ma alcune mancano. Oppure Lei non ha trovato nessun codice funzionante. Con funzione di apprendimento Lei riesce a gestire fino a 206 comandi originali del telecomando via tasto, fino a un massimo di 40 comandi per apparecchio. Ogni codice tasto nuovo da Lei appreso sovrascrive uno di quelli appresi in precedenza.

1. Al fine di apprendere i codici di comando è necessario un telecomando originale pienamente funzionante. La preghiamo di usare le batterie caricate completamente per entrambi i telecomandi.
2. Mettere i due telecomandi sul tavolo nella posizione in cui il diodo infrarosso (LED) del telecomando originale sia puntato in direzione del diodo (LED) dell'UR 2400. Questo si trova sull'estremità superiore del telecomando. La distanza tra i due LED a contatto di vista dovrebbe essere di ca. 1-2 cm.

- Per trovare la posizione di apprendimento dei due telecomandi, è necessario a volte muovere il telecomando.

1. Tenere premuto il tasto LEARN per circa 3 secondi finché il LED si accende.

2. Premere ripetutamente il tasto SELECT fin-ché si accende il LED dell'apparecchio desi-derato, ad esempio TV.

3. Premere una volta il tasto UR 2400 ad es. (on/off) la cui funzione deve essere rilevata dal telecomando originale. Il LED lampeggia.

4. Premere il tasto del telecomando originale la cui funzione deve essere trasmessa, ad es. POWER, fino alla conferma da parte dell'UR la 2400 (il LED smette di lampeggiare e rimane illuminato in modo permanente). Questo si-

gnifica che una funzione ad es. ON/OFF è stata trasmessa.

1. Ripetere le fasi 5 e 6 per trasmettere altre funzioni.
2. Al termine premere ancora il tasto LEARN.

- L'UR 2400 termina automaticamente il procedimento dopo 10 secondi di inattività.

- Memoria piena: quando tutte le posizioni disponibili assegnate ai tasti sono occupate, l'UR 2400 lampeggia due volte. Ora è possibile sovrascrivere i tasti già programmati.

Cancellazione di una funzione

1. Premere contemporaneamente il tasto LEARN e 1 finché si accende il LED dell'apparecchio.
2. Premere ripetutamente il tasto SELECT finché si accende il LED dell'apparecchio desiderato, ad esempio TV.
3. Premere il tasto corrispondente alla funzione che si vuole cancellare, ad es. 3. Il LED lampeggia una volta per confermare la cancellazione.
4. Al termine della funzione di cancellazione premere il tasto LEARN.

Cancellazione di tutte le funzioni trasmesse (apprese) da un apparecchio:

1. Premere ripetutamente il tasto SELECT finché si accende il LED dell'apparecchio desiderato, ad esempio TV.
2. Premere contemporaneamente il tasto LEARN e 3 finché si spegne il LED dell'apparecchio. Rilasciare poi i tasti. Il LED lam-

peggia due volte per confermare la cancellazione.

Attribuire il volume e la funzione mute esclusivamente a un apparecchio (punch through)

1. Tenere premuti contemporaneamente il tasto 🎨(on/off) e il tasto VOLUME finché il LED si accende.
2. Mediante il tasto SELECT selezionare l'apparecchio che si desidera utilizzare per controllare il livello audio, ad es. TV.
3. Premere OK oppure il tasto per confermare la selezione.

Cancellare la funzione punch through

1. Tenere premuti contemporaneamente il tasto 🎨(on/off) e il tasto VOLUME finché il LED si accende.
2. Premere il tasto 0 per cancellare la funzione punch through.

Macro (funzione home cinema) (solo UR 2400)

È possibile definire fino a 5 sequenze di tasti automatici (macro) con fino a 16 comandi che si azionano in sequenza premendo un solo tasto.

1. Tenere premuti contemporaneamente il tasto ⏻(on/off) e il tasto LEARN finché il LED si accende.
2. Premere ripetutamente il tasto SELECT finché si accende il LED dell'apparecchio per il quale si vuole impostare la funzione macro, ad esempio TV.
3. Premere un tasto qualsiasi non necessario

per il controllo dell'apparecchio tranne LEARN e SELECT, ad es. ROSSO, per avviare una sequenza macro. Un LED lampeggia due volte e poi si illumina in modo permanente.

1. Si inserisce una sequenza macro, ad es. "tutti gli apparecchi off", premendo in ordine successivo SELECT TV, ⏻(on/off), SELECT SAT/DVB, ⏻(on/off), SELECT BLURAY/DVD, ⏻(on/off), SELECT HTS/AMP, ⏻(on/off).
2. Quando la memoria è piena il LED lampeggia due volte e l'inserimento della macro si conclude..
3. Premere il tasto LEARN per chiudere l'inserimento di una macro.
4. Test: il tasto macro si verifica premendo il tasto ROSSO dell'apparecchio TV selezionato. Tutti gli apparecchi si dovrebbero spegnere automaticamente uno dopo l'altro.
5. Possono essere definiti fino a 5 tasti con funzione macro.

Cancellare i tasti macro

1. Tenere premuti contemporaneamente il tasto 🎨(on/off) e il tasto LEARN finché il LED si accende.
2. Premere ripetutamente il tasto SELECT finché si accende il LED dell'apparecchio per il quale si vuole cancellare la funzione macro, ad esempio TV.
3. Premere il tasto macro desiderato, ad es.

ROSSO, per 3 secondi finché il LED lampeggia due volte.

1. Premere il tasto LEARN per confermare la cancellazione della macro.

Illuminazione dei tasti

1. Premere contemporaneamente i tasti (on/off) e CH/SKIP▼ finché il (LED) lampeggia due volte. L'illuminazione dei tasti è così disattivata.
2. Premere contemporaneamente i tasti (on/off) e CH/SKIP▼ finché il (LED) lampeggia due volte. L'illuminazione dei tasti è così attivata.

Comando

Il comando degli apparecchi avviene in modo identico a quello già noto dei telecomandi originali. Dato che i simboli sul telecomando universale possono essere diversi da quelli sui telecomandi originali, occorrerà eventualmente provare tutti tasti per individuare le funzioni di ciascun tasto.

Dati tecnici

Pile: 3 pile rotonde, R03, UM4, AAA

Portata: max. 7 m

Non per apparecchi operanti su frequenze pari a 400 kHz

2 anni di garanzia di fabbrica

Se il telecomando si guasta nei 2 anni dalla data di acquisto, Vivanco si impegna a sostituire gratuitamente il telecomando. Eccezioni: codici mancanti, distruzione deliberata e usura naturale della scatola e dei tasti.
