Produkttyp	Universal fjärrkontroll
Märke	TITAN
Modell	UR 2300
Strömförsörjning	3 alkaliska batterier R03 (AAA)
Räckvidd	Upp till 7 meter
Kompatibilitet	Infraröda enheter (förutom 400 kHz)
Huvudfunktioner	Programmering med direktkod, manuell och automatisk kodssökning, kodidentifiering, volymtilldelning till en enhet
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte vätskor eller slipande medel.
Säkerhet	Förvaras oåtkomligt för barn. Utsätt inte för fukt eller överdriven värme. Kasta inte i eld.
Garanti	2 år (gratis utbyte vid defekt, exklusive normalt slitage och saknade koder)
Batterier ingår	Nej
Antal knappar	Cirka 30 (inte specificerat exakt)

Vanliga frågor - UR 2300 TITAN

Hur programmerar jag fjärrkontrollen för min TV?

För att programmera fjärrkontrollen, använd direkt kodmatning: håll ned knapparna På/Av och Tyst tills selektions-LEDn tänds, tryck sedan på SELECT för att välja enhet (TV). Ange 4-siffrig kod (t.ex. 0099 för Philips) med sifferknapparna. Om koden är korrekt släcks LEDn. Testa genom att trycka på På/Av.

Vad gör jag om ingen kod från listan fungerar?

Använd kodssökningsfunktionen. Slå på enheten, håll ned På/Av + Tyst tills LEDn tänds, välj enhet med SELECT, tryck sedan upprepade gånger på CH ▲ eller CH ▼ (cirka en gång per sekund) tills enheten stängs av. Tryck på OK för att bekräfta. Du kan också aktivera automatisk sökning genom att hålla ned ▲ eller ▼.

Hur identifierar jag den aktiva programmerade koden?

För att visa den 4-siffriga koden, välj först enheten med SELECT, tryck sedan på 1 (tusental), 2 (hundratal), 3 (tiotal) eller 4 (ental). LEDn blinkar det antal gånger som motsvarar siffran. Till exempel, för koden 1234, tryck på 1: LEDn blinkar 1 gång, etc. Om siffran är 0 blinkar LEDn inte.

Hur byter jag batterier?

Öppna batterifacket på fjärrkontrollens baksida genom att trycka lätt på fliken nedåt. Sätt i 3 alkaliska batterier R03 (AAA) enligt angiven polaritet (+ / -). Stäng locket.

Fjärrkontrollen fungerar inte alls. Vad ska jag kontrollera?

Kontrollera först att batterierna är korrekt isatta och inte urladdade. Se till att fjärrkontrollen är riktad mot enheten och att inget blockerar infrarödsignalen. Testa med en annan kompatibel enhet. Om inget fungerar, återställ fjärrkontrollen genom att ta ut batterierna i 30 sekunder.

Kan jag använda denna fjärrkontroll med en enhet som inte finns med i listan?

Ja, använd kodssökningsfunktionen. Fjärrkontrollen söker igenom alla tillgängliga koder för att hitta den som fungerar med din enhet. Följ proceduren för manuell eller automatisk sökning som beskrivs i manualen.

Hur stänger jag av knappbelysningen?

Håll samtidigt ned knapparna På/Av och CH ▼ tills LEDn blinkar två gånger. Knappbelysningen är då avaktiverad. För att återaktivera, håll ned På/Av och CH ▲ tills dubbel blinkning.

Vad är maximal räckvidd för fjärrkontrollen?

Maximal räckvidd är cirka 7 meter under normala förhållanden, i direkt siktlinje till enheten.

Finns det garanti på denna produkt?

Ja, fabriksgaranti på 2 år från inköpsdatum. Vid defekt byter Vivanco ut fjärrkontrollen gratis. Undantagna är: saknade koder, avsiktlig förstörelse och normalt slitage.

Kan jag styra flera enheter med denna fjärrkontroll?

Ja, fjärrkontrollen kan styra upp till 4 enheter (TV, SAT/DVB, DVD/BLU RAY, HTS/AMP) genom att använda knappen SELECT för att växla mellan dem. Varje enhet måste programmeras separat med lämplig kod.

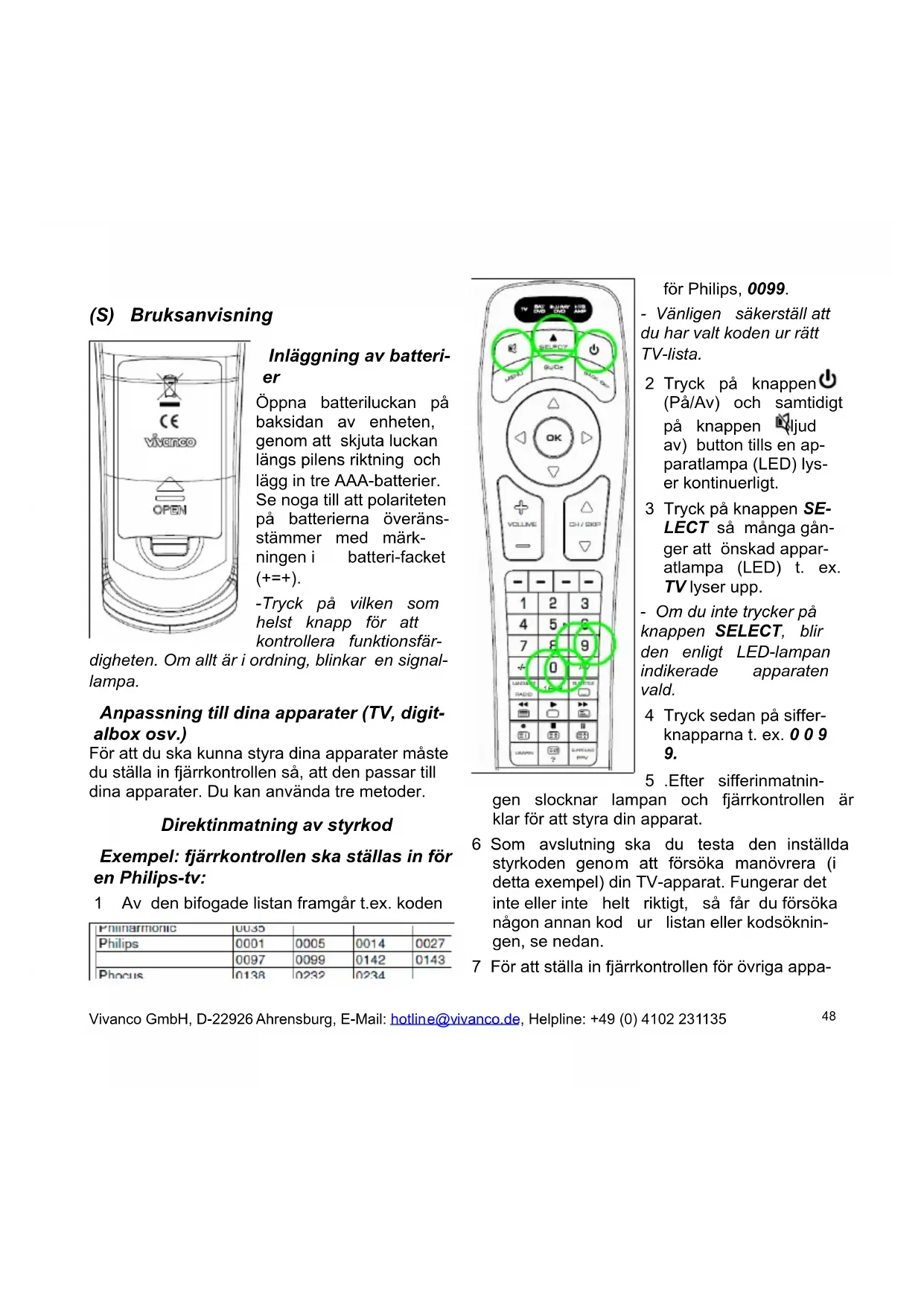

BRUKSANVISNING UR 2300 TITAN

2 års fabrikkgaranti

Inläggning av batteri- er

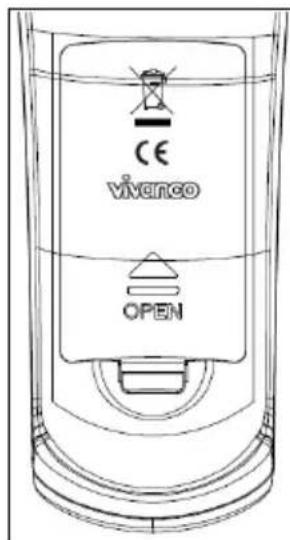

Öppna batteriluckan på baksidan av enheten, genom att skjuta luckan längs pilens riktning och lägg in tre AAA-batterier. Se noga till att polariteten på batterierna överänsstämmer med märkningen i batteri-facket (+=+).

-Tryck på vilken som helst knapp för att kontrollera funktionsfär-

digheten. Om allt är i ordning, blinkar en signal- lampa.

Anpassning till dina apparater (TV, digitalbox osv.)

För att du ska kunna styra dina apparater måste du ställa in fjärrkontrollen så, att den passar till dina apparater. Du kan använda tre metoder.

Direktinmatning av styrkod

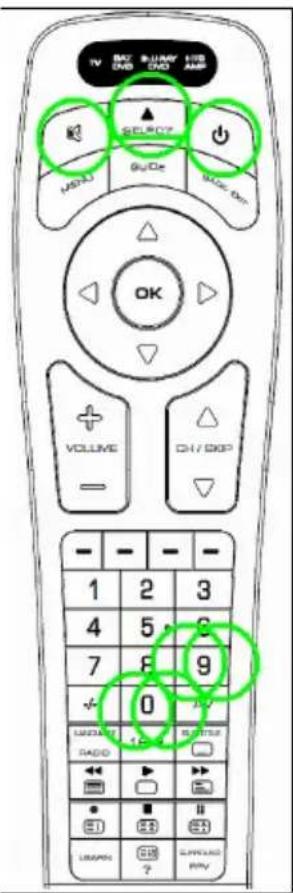

Exempel: fjärrkontrollen ska ställas in för en Philips-tv:

1 Av den bifogade listan framgår t.ex. koden

Phinamarmonic	0035
Philips	0001	0005	0014	0027
	0097	0099	0142	0143
Phocus	0138	0232	0234

TV 52V 3JUM/ 1.0S DNS 0.0V 0.0V AMP SELECT MODE 6JUDe 9JMC 0N OK VOLUME CH/SKIP - - - - - 1 2 3 4 5 6 7 8 9 ✓ 0 UNLESS RADIO 10000000000000000000000000000000000000000000000000000000000000000000000 ← ▶ ▶ ▶ ● ■ ■ ■ LISPRIN 25% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 5% 12.5% RUNNING RAY

för Philips, 0099.

- Vänligen säkerställ att du har valt koden ur rätt TV-lista.

2 Tryck på knappen (På/Av) och samtidigt på knappen (ljud av) button tills en apparatlampa (LED) lyser kontinuerligt.

3 Tryck på knappen SELECT så många gånger att önskad apparatlampa (LED) t. ex. TV lyser upp.

- Om du inte trycker på knappen SELECT, blir den enligt LED-lampan indikerade apparaten vald.

4 Tryck sedan på sifferknapparna t. ex. 0 0 9 9.

5 .Efter sifferinmatnin- pan och fjärrkontrollen är apparat.

6 Som avslutning ska du testa den inställda styrkoden genom att försöka manövrera (i detta exempel) din TV-apparat. Fungerar det inte eller inte helt riktigt, så får du försöka någon annan kod ur listan eller kodsökningen, se nedan.

7 För att ställa in fjärrkontrollen för övriga appa-

rater, fortsätt på samma sätt, men i stället för knappen TV bör du trycka på SAT/DVB (Digitalbox) eller DVD/BLU RAY eller HTS/AMP(gäller endast UR 2400).

- Du kan avsluta inmatningsfunktionen genom att trycka på knappen eller genom att avbryta kodinmatningen över 10 sekunder.

- Om lampan blinkar två gånger, är koden inte godkännd och kodinmatningen kan återstartas.

Kodsökning

Om fabrikatet på någon apparat inte finns med i listan eller om ingen angiven kod passar, så är kodsökning att rekommendera.

Manuell och automatisk kodsökning

1 Slå på den apparat du avser att styra, så att något program pågår.

TV OFF DSS RUNN CDD RFS AMP ON RESET ON QUICK OFF OK VOLUME DH/SKP 4 2 2

2 Tryck på knappen (På/Av) och samtidigt på knappen (ljud av) tills en apparat-lampa (LED) lyser kontinuerligt.

3 Tryck på knappen SELECT upprepade gånger tills önskad apparatlampa lyser upp (t. ex. TV).

4 Rikta sedan fjärrkontrollen mot den apparat du vill styra.

5 Tryck på knappen

CH/SKIP▲ eller CH/SKIP▼ upprepade gånger ungefär en gång i sekunden tills din apparat reagerar med att bryta av strömmen.

- Du kan ändra sökriktning när som helst genom att trycka på knappen ▲ eller ▼.

- Om apparaten har slagit från, så måste du åter slå på den för vidare sökning.

- Om apparaten reagerar, så kan du också prova med andra knappar, frånsett ▲ , ▼ och utan att avbryta sökningen. Om några knappar inte fungerar på rätt sätt, söker du helt enkelt vidare via ▲ eller ▼.

6 Att starta och avsluta automatisk kodsökning:: Tryck på knappen ▲ eller ▼ tills apparatlampan (LED) slocknar. Därefter sänder fjärrkontrollen automatiskt ett på/av-kommando för varje kod i en kontinuerlig sekvens och apparatlampan blinkar. För att återgå till manuell kodsökning, tryck på vilken som helst knapp utom 📄 eller OK.

7 Om din apparat reagerar korrekt, ska du trycka på knappen 📋(eller OK) för att spara din kod och avsluta kodsökning. LED-lampan (lysdioden) slocknar.

Den senast inmatade koden sparas. Sökningen avslutas efter ca. 20 sekunder utan aktivitet eller i slutet av kodlistan.

Kodidentifikation

Du kan när som helst avläsa de inställda 4-siffriga koderna:

1 Tryck på knappen SELECT så många gånger, att önskad apparatlampa t. ex. TV

lyser upp.

2 Tryck på knappen (På/Av) och samtidigt på 1, 2, 3, eller 4 beroende på vilken siffra i koden du vill avläsa. Om du t. ex. trycker på
∅+1 och exempelkoden är 1234, blinkar lampan 1 gång för att visa tusentatalet = 1. Du behöver alltså bara räkna. Med ∅+2 visas 100-talssiffran – i exemplet blinkar lampan 2
gånger för siffran 2 i 1234 – och med +visas tiotalet, lampan blinkar 3 gånger för siffran 3 i 1234. Med +visas entalet upp, i exemplet blinkar lampan 4 gånger för siffran 4 i 1234.

- Om lampan inte blinkar en enda gång, är den rätta kodsiffran 0.

Inlärning av saknade kontrollfunktioner (Gäller endast UR 2400)

Inlärningsfunktionen används för att lägga till funktioner från din ursprungliga fjärrkontroll. Förprogrammerade standard koder inkluderar flesta nödvändiga funktioner, men eventuellt kan du sakna någon specialfunktion, som finns på din ursprungliga fjärrkontroll. Du kan lära upp till 206 funktioner, max. 40 per enhet. Den senast inlärda funktionen överskriver alltid den föregående.

1 För att lära knapparna på UR 2400 nya funktioner behöver du din ursprungliga funge ande fjärrkontroll. Vänligen kontrollera att båda fjärrkontrollerna är försedda med fu uppladdade batterier.

2 Rikta den ursprungliga fjärrkontollens

sändare (LED-lysdiod) mot mottagaren = LED-lysdioden på UR 2400. Avståndet mellan dessa lysdioder bör vara ca. 1-2 cm med direkt synkontakt.

– Vid behov justera läget och avständet mellan fjärrkontrollerna.

3 Tryck på knappen LEARN ca. 3 sekunder tills LED-lysdioden börjar lysa.
4 Tryck på knappen SELECT upprepade gånger tills önskad apparatlampa t. ex. TV lyser upp.
5 Tryck på den knappen på UR 2400, som du vill lära en ny funktion t. ex. (På/Av), LED-lysdioden börjar blinka.
6 Tryck kontinuerligt – i detta exempel på knappen På/Av på den ursprungliga fjärrkontrollen tills LED-lysdioden på UR 2400 slutar att blinka och lyser kontinuerligt. Detta indikerar, att UR 2400 har lärt sig en ny Av/På-funktion.
7 Repetera stegen 5 till 6 för att lära flere funktioner.
8 För att avsluta inlärningsfunktionen tryck kortvarigt på knappen LEARN.
– Inlärningsläget avbryts automatiskt efter 10 sekunder utan aktivitet.
- Minnet fullt-indikation: Om minnet är fullt, blinkar LED- lysdioden 2 gånger och därefter rkan en programmerad knapp överskrivas.
1 Tryck på knappen LEARN och samtidigt på knappen 1 tills en apparatlampa (LED) lyser

Återställning/radering av en inlärd knappfunktion

kontinuerligt.

2 Tryck upprepade gånger på knappen SE LECT för att välja önskad apparat för radering t. ex. TV LED -lampan lyser upp.
3 Tryck kort på önskad knapp t. ex. 3, där funktionen ska raderas. LED-lampan blinkar gång.
4 För att avsluta radering, tryck på knappen LEARN.

Återställning/radering av alla inlärda knappfunktioner för en apparat

1 Tryck på knappen SELECT upprepade gånger tills önskad apparatlampa t. ex. TV lyser upp.
2 Tryck på knappen LEARN och samtidigt på knappen 3 tills apparatlampan (LED) slocknar. Frisläpp knapparna varefter LED-lampan blinkar två gånger. Alla inlärda knappfunktioner raderas.

Att inlåsa Volym- och Ljud-av-funktionen till en apparat (punch through)

1 Tryck på knappen (Påv/Av) och samtidigt på knappen VOLUME tills apparatlampan (LED) lyser kontinuerligt.
2 Tryck upprepade gånger på knappen SELECT tills apparatlampan LED lyser för önskad apparat t. ex. TV, som exklusivt skall styras med fjärrkontrollens ljud-kommandon.
3 Tryck på knappen OK (eller knappen) för att säkerställa inlåsningen.

Att återställa Volym- och Ljud-av-funktionen

1 Tryck på knappen (På/Av) och samtidigt på knappen VOLUME tills apparatlampan (LED) lyser kontinuerligt.
^en Tryck på knappen 0, för att upphäva inlåsningen.

Programmering av Makron (Hemmabio Applikation) (UR 2400)

Du kan programmera upp till 5 sekvenser, som kallas makron, bestående av upp till 16 kontrol kommandon, som alla aktiveras med en knapp.

1 Tryck på knappen LEARN och samtidigt på knappen(På/Av) tills en apparatlampa (LED) lyser kontinuerligt.
2 Tryck på knappen SELECT tills apparatlampan (LED) lyser för önskad apparat, där makrot ska programmeras t. ex. TV.
3 Tryck på önskad knapp t. ex. RED, där makrot skall programmeras. LED-lampan blinkar två gånger och lyser sedan kontinuerligt.
4 Programmera makrosekvensen, t. ex. "Alla apparater Av", med att trycka på knapparna SELECT TV, ⏻ (på/av), SELECT SAT/DVB, ⏻ (På/Av), SELECT BLURAY/DVD, ⏻ (på/av), SELECT HTS/AMP, ⏻ (på/av).

- När minnet är fullt, blinkar LED-lampan två gånger och inmatningen av makrot avslutas.

5 Tryck på knappen LEARN för att spara makrot och för att avsluta inmatningen.
6 Testa makrot genom att trycka på vald mak-

roknapp t. ex. knappen RED. Härmed bör alla apparater slå från.

- Du kan programmera upp till 5 makrosek, venser.

Radering av makron

1 Tryck på knappen LEARN och samtidigt på knappen (på/av) tills en apparatlampa (LED) lyser kontinuerligt.
2 Tryck på knappen SELECT tills apparatlampan (LED) lyser för önskad apparat, där makrot ska raderas t. ex. TV.
3 Tryck på önskad knapp t. ex. RED, där makrot ska raderas ca. 3 sekunder tills LED-lampan blinkar två gånger.
4 Tryck på knappen LEARN för att avsluta radering av makron.

1 Tryck på knappen (På/Av) och samtidigt på knappen CH/SKIP▼ tills apparatlampan (LED) blinkar två gånger. Knappbelysningen kopplas av.
2 Tryck på knappen (På/Av) och samtidigt på knappen CH/SKIP▲ tills apparatlampan (LED) blinkar två gånger. Knappbelysningen kopplas på.

Manövrering

Du använder universalfjärrkontrollen praktiskt taget precis på samma sätt som originalfjärrkontrollen. Eftersom symbolerna på universalfjärrkontrollen kan skilja sig från symbolerna på originalfjärrkontrollen, så måste du i vissa fall

prova dig fram med alla knappar för att hitta funktionerna.

^k Tekniska data

Batterier: 3 x AAA-batterier, R03, UM4 Räckvidd: max 7 m Inte för 400 kHz-utrustning

2 års fabriksgaranti

Om din universalfjärrkontrol skulle upphöra att fungera inom 2 år från inköpsdatum, så får du utan kostnad en ny från Vivanco. Undantag: saknade koder, avsiktlig förstöring och normalt sli-tage på hölje och knappar.
