INSTRUKCJA OBSŁUGI WX710 WORX

5. KOŁNIERZ WEWNĘTRZNY

6. KOŁNIERZ ZEWNĘTRZNY

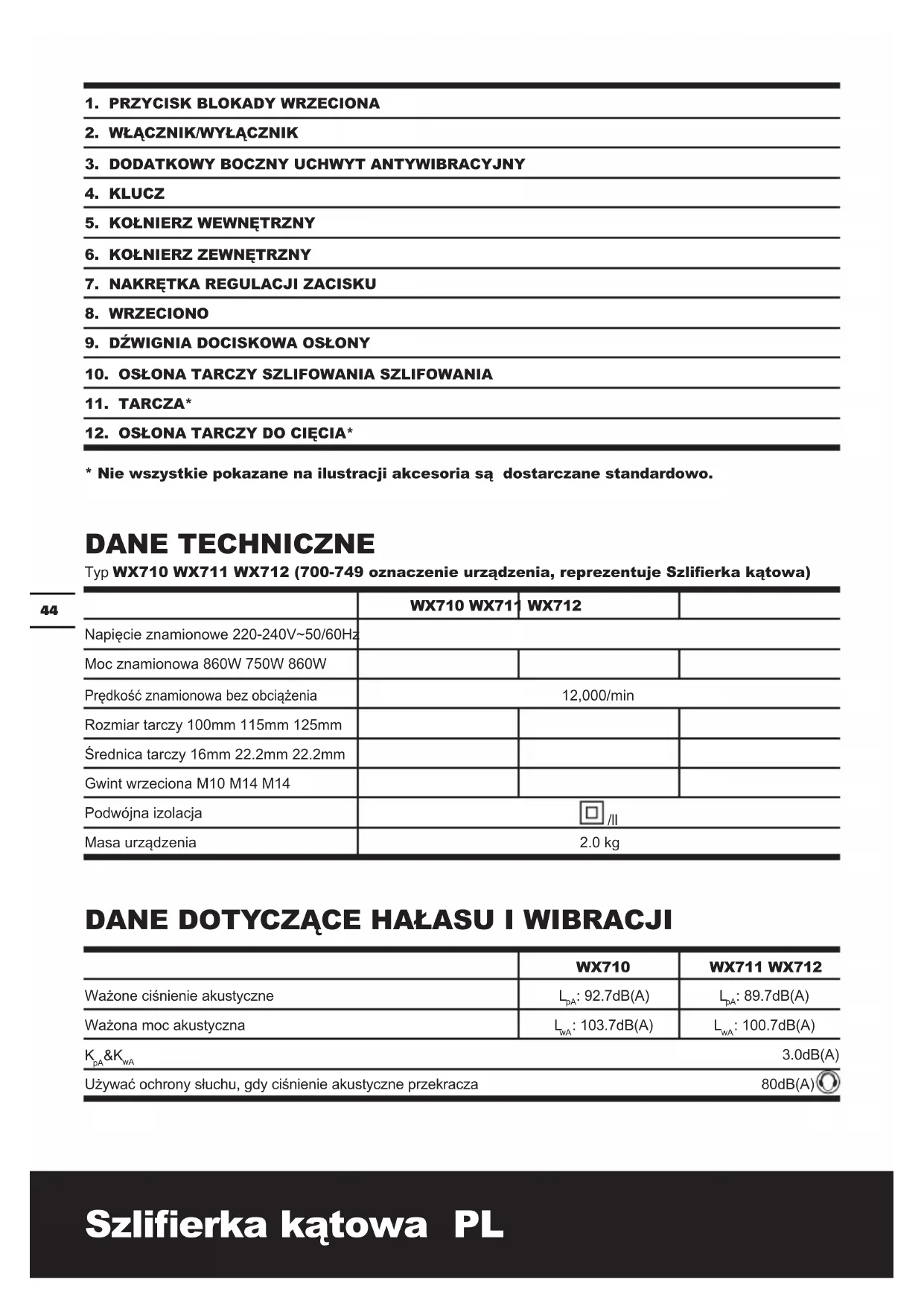

• Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo. DANE TECHNICZNE Typ WX710 WX711 WX712 (700-749 oznaczenie urządzenia, reprezentuje Szlierka kątowa) WX710 WX711 WX712 Napięcie znamionowe 220-240V~50/60Hz Moc znamionowa 860W 750W 860W Prędkość znamionowa bez obciążenia 12,000/min Rozmiar tarczy 100mm 115mm 125mm Średnica tarczy 16mm 22.2mm 22.2mm Gwint wrzeciona M10 M14 M14 Podwójna izolacja /ll Masa urządzenia 2.0 kg DANE DOTYCZĄCE HAŁASU I WIBRACJI WX710 WX711 WX712 Ważone ciśnienie akustyczne L

: 89.7dB(A) Ważona moc akustyczna L

3.0dB(A) Używać ochrony słuchu, gdy ciśnienie akustyczne przekracza 80dB(A)45 Szlierka kątowa PL

INFORMACJE DOTYCZĄCE DRGAŃ

WX710 WX711 WX712 Łączna wartość drgań (suma wektora triax) określona według normy EN 60745: Typowa wibracja ważona Wartość przenoszenia wibracji (dla głównego uchwytu)

Wartość przenoszenia wibracji (dla uchwytu dodatkowego)

Niepewność K = 1.5m/s² Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być użyta we wstępnej ocenie narażenia. OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji. Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas bezczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10

C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni. AKCESORIA WX710 WX711 WX712 Klucz 1 Tarcza do szlifowania metalu 1 Uchwyt boczny 1 1 / Dodatkowy boczny uchwyt antywibracyjny / / 1 Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Używać dobrej jakości akcesoriów oznaczonych dobrze znanymi markami. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.46 Szlierka kątowa PL INSTRUKCJE BEZPIECZEŃSTWA DLA WSZYSTKICH OPERACJI

OSTRZEŻENIA BEZPIECZEŃSTWA DOTYCZĄCE

To narzędzie jest przeznaczone do pracy jako szlierka grinder. Należy przeczytać wszystkie ostrzeżenie dotyczące bezpieczeństwa, instrukcje, zapoznać się z rysunkami i przedstawionymi danymi technicznymi. Nieprzestrzeganie wszystkich instrukcji przedstawionych poniżej może spowodować porażenie elektryczne, pożar i/lub poważne zranienia. b) Nie zalecane jest wykonywanie prac takich jak szlifowanie, szczotkowanie, polerowanie lub cięcie przy użyciu tego narzędzia. Wykonywanie prac niezgodnych z przeznaczeniem urządzenia może stwarzać niebezpieczeństwo i spowodować poranienia c) Nie można używać akcesoriów, które nie zostały specjalnie zaprojektowane i nie są zalecane przez producenta narzędzia, To, że dowolne akcesoria da się podłączyć do urządzenia, nie gwarantuje bezpiecznej pracy.

Prędkość znamionowa dołączanych akcesoriów musi być co najmniej równa prędkości maksymalnej podanej na narzędziu, Akcesoria pracujące z prędkością wyższą od ich prędkości znamionowej mogą się rozlecieć,

Średnica zewnętrzna oraz grubość akcesoriów musi zawierać się w granicach znamionowych dla narzędzia. Nieprawidłowo dobrane pod względem rozmiaru akcesoria nie mogą być prawidłowo zabezpieczone i kontrolowane.

Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie mogą być dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad elektronarzędziem.

Nie można używać uszkodzonych akcesoriów,. Przed każdym użyciem akcesoria należy sprawdzić w zakresie pęknięć i zadrapań tarcz ściernych, pęknięć płyt mocujących, złamań lub nadmiernego zużycia, braku lub pęknięć na drutach szczotek, Jeśli urządzenie lub akcesoria spadną, należy sprawdzić, czy nie uległy uszkodzeniu lub zamontować oprzyrządowanie nieuszkodzone. Po sprawdzeniu i zamontowaniu oprzyrządowania, użytkownik i osoby postronne muszą zająć pozycję z dala od płaszczyzny wirowania akcesoriów, a następnie na jedną minutę uruchomić narzędzie przy maksymalnej prędkości bez obciążenia. Podczas tego testu uszkodzone akcesoria po prostu rozpadną się.

Należy stosować sprzęt ochrony osobistej. zależnie od prowadzonych prac należy stosować osłonę twarzy, okulary bezpieczeństwa lub gogle zabezpieczające. W razie potrzeby należy zastosować maskę przeciw pyłową, nauszniki, rękawice i ltr zabezpieczający przed małymi cząstkami. Osłona oczu powinna zatrzymać cząstki lotne wytwarzane przy różnych pracach. Maska przeciwpyłowa lub respirator muszą być w stanie zatrzymać cząstki wytwarzane przy danej operacji. Przebywanie przez dłuższy czas w hałasie o dużym natężeniu może spowodować utratę słuchu

i) Osoby postronne powinny przebywać w

bezpiecznej odległości od obszaru pracy. Każdy wchodzący w obszar pracy musi używać odpowiedni sprzęt ochronny. Fragmenty cząstek lub uszkodzonych akcesoriów mogą uderzyć raniąc człowieka, nawet poza obszarem bezpośredniej pracy. j) Podczas wykonywania prac, w których przyrządy tnące mogą przeciąć kabel elektryczny, narzędzie można trzymać jedynie za izolowaną powierzchnię karbowaną. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. k) Kabel należy ułożyć z dala od elementów wirjących. Po utracie kontroli, kabel może zostać przecięty bądź wplątany, a ręka lub ramie zostać wciągnięte przez element obracający się. l) Narzędzia nie można odkładać po wyłączeniu zasilania, aż do chwili zatrzymania elementu obrotowego. Elementy obracające się mogą zatarte o powierzchnię, co spowoduje utratę nad nimi kontroli, m) Narzędzia nie można włączać podczas przenoszenia. Przypadkowe dotknięcie obracających się elementów może spowodować wciągnięcie ubrania i uderzenie elementem. n) Regularnie należy czyścić otwory wentylacyjne narzędzia. Wentylator silnika powoduje wciąganie do wnętrza kurzu i zbyt duże nagromadzenie opiłków metalu może spowodować zagrożenie porażeniem elektrycznym o) Urządzenie nie może pracować w pobliżu materiałów palnych. Iskry mogą spowodować zapłon tych materiałów. p) Nie można używać akcesoriów, które wymagają chłodzenia cieczą. Używanie wody lub innych cieczy może spowodować porażenie prądem nawet śmiertelne q) Podczas pracy ręka powinna trzymać uchwyt. Należy zawsze korzystać z pomocniczych uchwytów47 Szlierka kątowa PL dostarczonych z narzędziem. Utrata kontroli może spowodować obrażenia osobiste

Odbicie i związane z tym zagrożenia Odbicie jest gwałtowną reakcją na zablokowanie lub zakleszczenie obracającego się koła płyty podstawy, szczotki lub innych akcesoriów. Zablokowanie lub zakleszczenie powoduje nagłe zatrzymanie obracających się akcesoriów, które z kolei spowoduje wytworzenie siły skierowanej przeciwnie do kierunku obrotów w punkcie zablokowania. Na przykład, jeśli tarcza ścierna jest pęknięta lub zarysowana, jej zablokowanie lub zakleszczenie w obrabianym elemencie może spowodować jej podniesienie lub odbicie. Koło może gwałtownie przesunąć się w stronę operatora lub w kierunku przeciwnym, zależnie od kierunków obrotu koła w punkcie zakleszczenia. W takim przypadku tarcza ścierna może również pęknąć. Odbicie jest wynikiem nieprawidłowego wykorzystania narzędzia i/lub nieprawidłowych procedur lub warunków pracy i można go uniknąć stosując się do poniższych zaleceń. a) Należy pewnie chwycić uchwyt narzędzia i przyjąć postawę ciała i ramienia, które pozwolą opanować siłę odbicia. Zawsze należy używać rączki pomocniczej, jeśli jest dostarczona, dla zachowania maksymalnej kontroli przy odbiciu lub podczas działania momentu obrotowego przy uruchamianiu. Operator może kontrolować siły odbicia lub od momentu przy uruchamianiu, jeśli będzie przestrzegał odpowiednich zaleceń. b) Nie można chwytać narzędzia w pobliżu elementów obracających się. Akcesoria mogą spowodować odbicie w rękę. c) Nie można zajmować pozycji w płaszczyźnie działania siły odbicia, Odbicie spowoduje ruch urządzenia w kierunku przeciwnym do ruchu koła w punkcie zakleszczenia. d) Należy zachować szczególną ostrożność podczas pracy w rogach, przy ostrych krawędziach, itp., unikać blokowania lub zakleszczania akcesoriów. Rogi, ostre krawędzie lub odskoczenie mogą blokować obracające się elementy i powodować utratę kontroli nad narzędziem lub odbicie. e) Nie należy zakładać tarcz z łańcuchem do cięcia drewna lub tarcz z zębami. Mogą one powodować częste odbicia i utratę kontroli.

DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

DOTYCZĄCE OPERACJI SZLIFOWANIA I CIĘCIA Ostrzeżenia dotyczące bezpieczeństwa specyficzne dla szlifowania i cięcia ściernicą: a) Zawsze należy stosować osłony przewidziane do wykorzystywanych tarcz. Osłonę należy bezpiecznie przymocować do narzędzia i ustawić dla zapewnienia maksymalnego bezpieczeństwa, aby jak najmniejsza część tarczy zagrażała operatorowi. Osłona zabezpiecza operatora przed kawałkami tarczy i przypadkowym jej dotknięciem.

Tarcze szlierskie wygięte należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź pokrywy ochronnej. Niefachowo osadzona tarcza szlierska, wystająca poza krawędź pokrywy ochronnej nie może być wystarczająco osłonięta. c) Należy używać wyłącznie tarcz zalecanych dla danego narzędzia i specjalnych osłon zaprojektowanych dla konkretnych tarcz. Tarczowe ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. d) Tarcze mogą być używane wyłącznie w zalecanych zastosowaniach. Na przykład: Nie można szlifować krawędzią tarczy tnącej,. Ścierne tarcze tnące są przewidziane do ścierania zewnętrznego, obciążenie ich siłą z boku może spowodować ich rozpadnięcie.

Zawsze należy stosować nieuszkodzone kołnierze tarcz, o prawidłowym rozmiarze i kształcie dla danej tarczy. Prawidłowe kołnierze tarcz podtrzymują tarczę zmniejszając niebezpieczeństwo pęknięcia. Kołnierze dla tarcz tnących mogą różnić się od kołnierzy dla tarcz ściernych, f) Nie można używać zużytych tarcz z większych narzędzi. Tarcze przeznaczone do stosowania z większymi narzędziami nie są odpowiednie do pracy z wyższymi prędkościami mniejszych narzędzi i mogą się spalić.

Dodatkowe ostrzeżenia bezpieczeństwa dotyczące cięcia ściernego: a) Nie można dopuścić do zakleszczenia tarczy tnącej lub przykładać zbyt dużej siły., Nie można wycinać zbyt głęboko. Przeciążenie tarczy spowoduje większą podatność na odkształcenia lub zakleszczenia w wycięciu i możliwość odbicia lub rozpadnięcia koła. b) Nie można stawać w linii obracającej się tarczy. Jeśli tarcza w punkcie pracy kręci się w kierunku odwrotnym do ciała, odbicie może spowodować przesunięcie narzędzia bezpośrednio w stronę użytkownika. c) Po zakleszczeniu tarczy lub przerwaniu cięcia z dowolnego powodu, narzędzie należy wyłączyć i przytrzymać do całkowitego zatrzymania tarczy. Nie można wyjmować tarczy z wycięcia jeśli się obraca, może to spowodować odbicie. Należy sprawdzić możliwość zakleszczenia tarczy i podjąć środki zapobiegawcze.

Nie można ponownie zaczynać operacji cięcia w elemencie,. Należy odczekać, aż tarcza odzyska prędkość znamionową i ponownie48 Szlierka kątowa PL wprowadzić tarczę do wycięcia. Tarcza może się zakleszczyć, odbić lub wciągnąć narzędzie przy ponownym rozpoczynaniu pracy w wycięciu, e) Panele i wszystkie inne elementy obrabiane należy podeprzeć, aby zmniejszyć ryzyko zakleszczenia lub odbicia tarczy. Większe elementy mogą się uginać pod własnym ciężarem. Podpory musi zostać umieszczone pod elementem w pobliżu linii cięcia i na krawędzi elementu po obus stronach tarczy.

Szczególną ostrożność należy zachować przy wykonywaniu nacięć kieszeniowych w ścianach lub innych pełnych elementach. Tarcza może spowodować uszkodzenie rur gazowych lub wodnych, przewodów elektrycznych lub innych elementów, które spowodują odbicie. SYMBOLE Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami. Podwójna izolacja Ostrzeżenie Używać ochrony słuchu Używać ochrony wzroku Używać maski przeciwpyłowej Stosować rękawice ochronne. Przed zmianą akcesoriów upewnij się, że narzędzie jest odłączone. Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego

UWAGA: Przed użyciem narzędzia należy uważnie przeczytać instrukcje. UŻYCIE ZGODNE Z PRZEZNACZENIEM: Elektronarzędzie przewidziane jest do cięcia, ścierania i obrabiania za pomocą szczotek materiałów metalowych i kamiennych bez użycia wody. Do cięcia metalu należy użyć specjalnej pokrywy ochronnej (pokrywa ochronna do cięcia – do nabycia jako wyposażenie dodatkowe).

Działanie Rysunek MONTAŻ Regulowany uchwyt dodatkowy Zob. A Montaż tarczy szlifującej/tnącej Zob. B1, B2, B3 Regulacja osłony UWAGA: Przed rozpoczęciem jakichkolwiek prac w urządzeniu należy odłączyć przewód od gniazdka zasilającego. W przypadku prac z wykorzystaniem tarcz szlierskich lub tnących, należy zamontować osłonę zabezpieczającą. Zabezpieczenie na osłonie (10) gwarantuje mocowanie jedynie takiej osłony, która odpowiada typowi narzędzia. Otworzyć dźwignię zacisku (9). Umieścić osłonę (10) z zabezpieczeniem w żłobieniu na wrzecionie głowicy narzędzia i obrócić do wymaganej pozycji (pozycji roboczej). W celu zablokowania osłony tarczy (10) w miejscu należy zamknąć dźwignię dociskową (9). Zamknięta strona osłony tarczy (10) musi być zawsze skierowana w stronę operatora. Zob. C

KORZYSTANIE Z NARZĘDZIA

Podłączanie zasilania Zob. D Używanie włącznika/wyłącznika Zob. E Obszary chwytu rękami Zob. F Szlifowanie zgrubne UWAGA! Nigdy nie należy używać tarczy tnącej do szlifowania zgrubnego. Cięcie Zob. G49 Szlierka kątowa PL

1. Zawsze należy zaczynać bez obciążenia w celu

uzyskania maksymalnej prędkości, a następnie rozpoczynać pracę.

2. Nie zmuszać tarczy do szybszej pracy, zmniejszanie

prędkości poruszania się tarczy oznacza dłuższy czas pracy.

3. Zawsze należy pracować pod kątem 15-30

pomiędzy tarczą a obrabianym przedmiotem. Podczas szlifowania, większe kąty będą powodować wrzynanie się krawędzi do obrabianego przedmiotu, co wpłynie na wykończenie powierzchni. Przesuwać szlierkę kątową w poprzek oraz w przód i w tył po powierzchni obrabianego przedmiotu.

4. Podczas używania tarczy tnącej nigdy nie należy

zmieniać kąta cięcia, gdyż spowoduje to zatrzymanie silnika szlierki lub uszkodzenie tarczy. W przypadku wykonywania cięcia zgodnie z obrotami tarczy, tarcza może sama wyskoczyć z rowka.

Podczas cięcia bardzo twardego materiału najlepsze rezultaty można osiągnąć stosując tarczę diamentową.

6. Tarcza diamentowa rozgrzewa się znacznie podczas

użycia. Gdy to się stanie, pojawi się pełny pierścień iskier wokół wirującej tarczy. Zatrzymać cięcie i pozwolić na 2-3 minutową pracę bez obciążenia w celu obniżenia temperatury.

7. Zawsze należy się upewniać, czy obrabiany

przedmiot jest odpowiednio zabezpieczony. KONSERWACJA Przed dokonywaniem jakichkolwiek regulacji, obsługi technicznej lub konserwacji należy wyjąć wtyczkę z gniazdka. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia. Jeśli uszkodzony zostanie przewód zasilający, aby uniknąć niebezpieczeństwa powinien zostać wymieniony przez producenta, przedstawiciela serwisu lub inną wykwalikowaną osobę. ROZWIĄZYWANIE PROBLEMÓW Mimo, iż ta szlierka kątowa jest niezwykle prosta w obsłudze, w przypadku wystąpienia problemów należy sprawdzić:

Jeśli szlierka nie działa, sprawdzić wtyczkę zasilania.

2. W przypadku chybotania lub wibrowania tarczy

sprawdzić, czy kołnierz zewnętrzny jest dokręcony oraz czy tarcza jest prawidłowo osadzona na płytce kołnierza.

W przypadku jakichkolwiek oznak uszkodzenia tarczy nie używać urządzenia, ponieważ uszkodzona tarcza może się rozpaść; należy ją usunąć i wymienić na nową. Rozsądnie utylizować zużyte tarcze.

4. W przypadku pracy z aluminium lub podobnym

miękkim stopem, tarcza szybko się zablokuje i będzie szlifować nieskutecznie. OCHRONA ŚRODOWISKA Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego. DEKLARACJA ZGODNOŚCI My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Deklarujemy, że produkt, Opis Szlierka kątowa WORX Typ WX710 WX711 WX712 (700-749 -- oznaczenie urządzenia, reprezentuje Szlierka kątowa) Funkcja Szlifowanie boczne i obwodowe Jest zgodny z następującymi dyrektywami, 2006/42/EC, 2004/108/EC, 2011/65/EU Normy są zgodne z: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 Osoba upoważniona do kompilacji pliku technicznego, Nazwa Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Zastępca głównego inżyniera, testowanie i certykacja50 Kézi sarokcsiszoló gép HU
