WX710 - Zerkleinerer WORX - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	Worx
Modell	WX710 (auch WX711, WX712)
Nennspannung	220-240 V~, 50/60 Hz
Nenneingangsleistung	860 W
Nenndrehzahl	12.000 U/min
Max. Scheibendurchmesser	100 mm
Scheibenbohrung	16 mm
Gewindespindel	M10
Doppelisolierung	Ja (Klasse II)
Gewicht	2,0 kg
Schalldruckpegel (LpA)	92,7 dB(A)
Schallleistungspegel (LwA)	103,7 dB(A)
Vibrationen (Hauptgriff)	4,071 m/s²
Vibrationen (Zusatzhandgriff)	4,557 m/s²
Bestimmungsgemäße Verwendung	Trennen, Schleifen und Bürsten von Metall und Stein (trocken)
Mitgeliefertes Zubehör	Metallschleifscheibe, Zusatzhandgriff, Universalschlüssel
Wartung	Mit einem trockenen Tuch reinigen; Lüftungsschlitze sauber halten; keine vom Benutzer reparierbaren Teile
Umweltschutz	Nicht mit dem Hausmüll entsorgen; Recycling über Fachzentren
Konformitätsnormen	EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

Häufig gestellte Fragen - WX710 WORX

Was ist der maximale Scheibendurchmesser für das Modell WX710?

Der maximale Scheibendurchmesser für das Modell WX710 beträgt 100 mm.

Was ist die Nennleistung des Worx WX710?

Die Nenneingangsleistung beträgt 860 W.

Wie wechselt man die Schleifscheibe?

Vor jedem Eingriff den Stecker ziehen. Verwenden Sie den Universalschlüssel, um die Spannmutter zu lösen. Entfernen Sie den äußeren Flansch, wechseln Sie die Scheibe, schrauben Sie dann den Flansch und die Mutter wieder fest. Ziehen Sie fest an. Beachten Sie die Abbildungen B1, B2, B3 in der Anleitung.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets Augen- und Gehörschutz, eine Staubmaske und Handschuhe. Verwenden Sie den Zusatzhandgriff. Stellen Sie sicher, dass die Schutzhaube korrekt montiert ist. Verwenden Sie niemals eine beschädigte Scheibe. Halten Sie das Gerät an den isolierten Griffflächen.

Was tun, wenn der Winkelschleifer nicht startet?

Überprüfen Sie zunächst, ob die Netzsteckdose unter Spannung steht. Wenn das Gerät immer noch nicht funktioniert, wenden Sie sich an einen autorisierten Kundendienst.

Wie stellt man den Zusatzhandgriff ein?

Der Zusatzhandgriff kann für optimalen Komfort in eines der drei Gewindelöcher am Gerätekopf geschraubt werden. Beachten Sie Abbildung A in der Anleitung.

Kann ich Scheiben mit größerem Durchmesser als 100 mm verwenden?

Nein, der maximale Scheibendurchmesser für den WX710 beträgt 100 mm. Die Verwendung größerer Scheiben ist gefährlich und kann das Gerät beschädigen.

Wie reinige ich den Winkelschleifer?

Reinigen Sie das Gerät mit einem trockenen Tuch. Halten Sie die Lüftungsschlitze sauber. Verwenden Sie niemals Wasser oder chemische Reinigungsmittel.

Was bedeutet das Symbol der Schutzklasse II?

Die Schutzklasse II bedeutet, dass das Gerät doppelt isoliert ist, es benötigt keinen Schutzleiteranschluss.

Wo kann ich das Gerät am Ende seiner Lebensdauer recyceln?

Elektro- und Elektronik-Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Erkundigen Sie sich bei den örtlichen Behörden oder Ihrem Händler nach Sammelstellen.

BEDIENUNGSANLEITUNG WX710 WORX

Konrad-Adenauer-Ufer 37

50668Koln

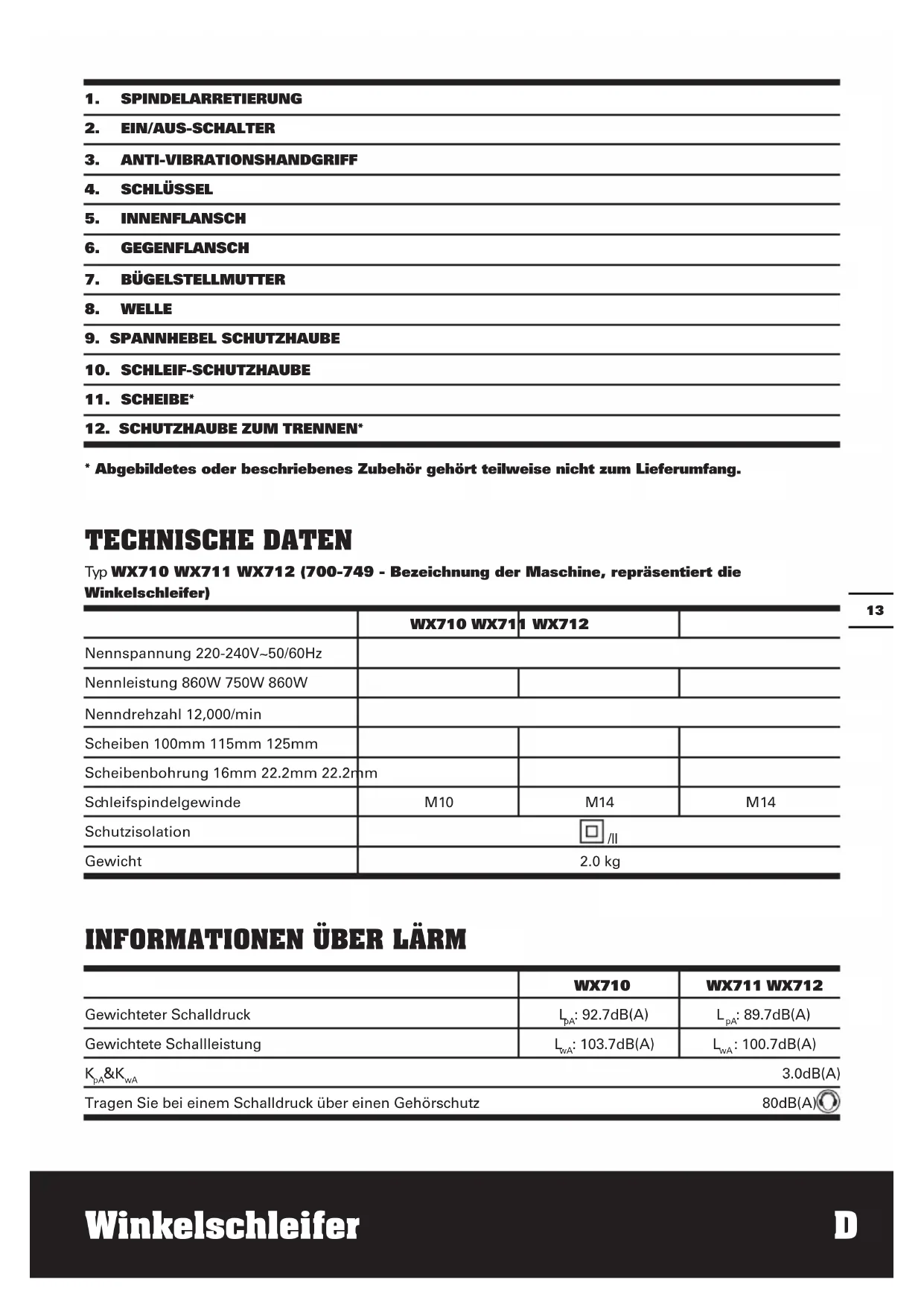

1. SPINDELARRETIERUNG

2. EIN/AUS-SCHALTER

3. ANTI-VIBRATIONSHANDGRIFF

4. SCHLÜSSEL

5. INNENFLANSCH

6. GEGENFLANSCH

7. BÜGELSTELLMUTTER

8. Welle

9. SPANNHEBEL SCHUTZHAUBE

10. SCHLEIF-SCHUTZHAUBE

11. SCHEIBE*

12. SCHUTZHAUBE ZUM TRENNEN*

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX710 WX711 WX712 (700-749 - Bezeichnung der Maschine, repräsentiert die Winkelschleifer)

	WX710 WX71	1 WX712
Nennspannung 220-240V~50/60Hz
Nennleistung 860W 750W 860W
Nenndrehzahl 12,000/min
Scheiben 100mm 115mm 125mm
Scheibenbohrung 16mm 22.2mm 22.2mm
Schleifspindelgewinde	M10	M14	M14
Schutzisolation	☐ /II
Gewicht	2.0 kg

INFORMATIONENÜBER LÄRM

	WX710	WX711 WX712
Gewichteter Schalldruck	LpA: 92.7dB(A)	LpA: 89.7dB(A)
Gewichtete Schalleistung	LwA: 103.7dB(A)	LwA: 100.7dB(A)
KpA&KwA	3.0dB(A)
Tragen Sie bei einem Schalldruck über einen Gehörschutz	80dB(A)

INFORMATIONENÜBER VIBRATIONEN

		WX710	WX711	WX712
Vibrationsgesamtmesswertermittlung gemäß EN60745:
Typischer gewichteter Vibrationswert	Vibrationsemissionswert (Hauptgriff)	ah=4,071m/s2		ah=5,124m/s2
	Vibrationsemissionswert (Zusatzgriff)	ah=4,557m/s2		ah=9,136m/s2
	Unsicherheit K = 1.5m/s2

Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden.

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des

Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden

Beispelen und weiteren Verwendungsmöglichkeiten eingesetzt wird:

Die Verwendung des Werkzeugs und die Art, wie die Materialien geschritten oder angebohrt werden.

Der Pflege- und Wartungszustand des Werkzeugs.

Die Verwendung des richtigen Zubehörs und dessen Scharfe und Zustand.

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör.

Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird theses Werkzeug nicht angemessen gehandelt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommt.

WARNING: Sie sollen den tatsächlichen Arbeitsabschnittte genau ermitteltn, um so den Belastungsgrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit

möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sageblätter.

Pflegen Sie these Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gute Einfetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollenn Sie in Antivibrationszubehr investoren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturesen von 10^ oder darüber.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

ZUBEHÖRTEILE

	WX710 WX711	WX712
Schlüssel 1
Metall-schleifscheibe 1
Zusatzhandgriff 1 1 /
Anti-vibrationshandgriff // 1

Wir empfehlen Ohnen, sãmtliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch ihr Fachhändler berät Sie bisher.

SICHERHEITSHINWEISE FÜR ALLE ANWENDUNGEN

GEMEINSAMEWARNHINWEISEZUM SCHLEIFEN,TRENNSCHLEIFEN.:

a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Trennschleifmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
b) Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeitsen mit Drahtbürsten, Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.
c) Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr hem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.
d) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, dass sich schneller als zulässig dreht, kann zerstört werden.
e) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihrches Elektrowerkzeugs entsprechen.

Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

f) Einsatzwerkzeuge mit Gewindeeinsatz müssen/genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich Ungleichmalig, vibrierten sehr stark und konnen zum Verlust der Kontrolle führen.
g) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein

unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs und setzen Sie das Geräte eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen mein ist in dieser Testzeit.
h) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautom Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
i) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrlem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung,tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j) Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsfuhrenden Leitung kann auch metallene Gerateteile unter Spannung setzen und zu einem elektrischen Schlag führen.
k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und

das Einsatzwerkzeug sich in ihren Körper bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihr's Elektrowerkzeugs. Das Motergeblasezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzüden.
p) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kuhlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.
q) ihre Hand muss den Griff während der Arbeit festhalten. Verwenden Sie immer die dem Werkzeug mitgelieferten Hilfsgriffe. Kontrollverlust kann Körperverletzungen verursachen.

WEITERE SICHERHEITSHINWEISE FÜR ALLE ANWENDUNGEN

Rückschlag und entsprechende Warnhinweise

Rückschlag ist die platztliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupton Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen dieDrehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe

sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.

c) Meiden Sie mit Ihr dem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprält, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sageblatt. Solche Einsatzwerkzeuge verursachen halten einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHLEIF- UND SCHNEID-OFF-OPERATIONEN Besondere Sicherheitsinweise zum Schleifen und Trennschleifen:

a) Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b) Gekröpfte Schleifscheiben mössen so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.
c) Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkorpers zeigt offen zur Bedienperson. Die Schutzhaube hilft, die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkorper sowie Funken, die Kleidung entzunden konnen, zu schutzen.
d) Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe

bestimmt. Seiteliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
f) Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für große Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR SCHNEID-OFF-OPERATIONEN

Zusätzliche Sicherheitshinweise zum Trennschleifen:

a) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führn Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
c) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbremen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen..
d) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Groß Werkstücke können

sich unter ihrenigen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten abgestützt werden, und sowohl in der Nähes des Trennschnits als auch an der Kante.

f) Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

SYMBOL

	Zur Reduzierung der Verletzungsgefahritte die Bedienungsanleitungdurchlesen
	Schutzisolation
	WARNUNG!
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille
	Tragen Sie eine Staubmaske
	Tragen Sie Schutzhandschuhe
	Vor dem Auswechseln von Zubehörsicherstellen, dass das Werkzeug vonder Stromversorgung getrennt ist.
	Elektroprodukte dürfen nicht mit demnormalen Haushaltsmüll entsorgtwerden, sondern sollenn nachMöglichkeit zu einer Recyclingstellegebracht werden. ihre zuständigenBehörden oder Ihr Fachhändler gebenIhnen hierzu keinse Auskunft.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig

durch.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Trennen,
Schruppen und Bürsten von Metall- und
Steinwerkstoffen ohne Verwendung von Wasser. Zum
Trennen von Metall muss eine spezielle Schutzhaube
zum Trennen (Zubehör) verwendet werden.

MONTAGE UND BEDIENUNG

MASSNAHME	ABBILDUNG
MONTAGE
VERSTELLBARER HANDGRIFFVORNE	Siehe A
Montage der Schleif-/Trennscheibe	Siehe B1, B2, B3
SCHEIBENSCHUTZ EINSTELLEN HINWEIS: Bevor Sie Arbeiten an der Maschine durchführren,ziehen Sie den Netzstecker hersaus. Für Arbeiten mit Schrupp-oder Trennscheiben muss die Schutzhaube montiert sein.Die Kodierklinke an der Schutzhaube (10) stellt sicher,dass nur eine zum Gerätotyp passende Schutzhaube montiert werden kann.Die Klemmschraube (9) eventuell loseNen.Die Schutzhaube (9)mit derKodierklinke in die Nut amSpindelhals des Gerätekopfes setzen und in die erforderliche Stellung(Arbeitsposition) drehen.Bei allen Arbeiten muss die geschlossene Seite der Schutzhaube stets zum Bediener zeigen.BETRIEB
Anschreiben der Stromversorgung Siehe DEin-/Aus-Schalter verwenden Siehe EHandgriff-Bereich Siehe F
GrobschleifenWARNUNG! Verwenden Sie niemals eine Trennscheibe zum Grobschleifen.
TRENNSCHLEIFEN Siehe G

TIPPS ZUR ARBEIT MIT IHREM WERKZEUG

1. Starten Sie immer im Leerlauf und halten Sie die Schleifmaschine erst die volte Drehzahl erreichen, ehe Sie mit dem Arbeitsen beginnen.
2. Versuchen Sie nicht, die Materialabtragung durch starkes Drücken auf das Werkzeug zu erhöhen. Ein moderater Druck erhöht die Lebensdauer des Werkzeugs.
3. Der Anstellwinkel zwischen Schleifwerkzeug und Werkstück sollen immer 15-30 Grad betragen. Bei größeren Anstellwinkeln können Riefen entstehen, und die Oberfläche wird uneben.
4. Bewegen Sie den Winkelschleifer gleichmäßig hin und her. Ändern Sie beim Schneiden mit einer Trennscheibe niemals den Schnittwinkel, andernfalls kann das Blatt blockieren oder brechen, oder der Motor bleibt stehen. Wenn Arbeits- und Drehrichtigung der Scheibe übereinstimmen, besteht die Gefahr, dass die Scheibe die Maschine aus der Schnittfuge hebt.
5. Diamantscheiben sind für hartes Material gut geeignet.
6. Sie können beim Arbeiten sehr heißt werden, und es kann ein Funkenring um dasGPC Werkeug herum zu sehen sein. Unterbrechen Sie in einem solchen Fall ihre Arbeit und halten Sie die Scheibe 2-3 Minuten lang im Leerlauf abkühlen.
7. Das Werkstück muss sicher befestigt oder festgeklemmt werden, damit es nicht verrutschen kann.

WARTUNG

Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführren.

Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie damit, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfern, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigten innerer Teile. Gelegentlich sind durch die Luftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird ihr Werkzeug nicht beschädigten. Lassen Sie ein beschiediges Netzkabel vom Hersteller, von einem Fachhändler oder von einer ähnlich qualifizierten Person austauschen, um eine Gefährdung zu vermeiden.

PROBLEMLOSUNG

Ihr Winkelschleifer ist leicht zu handhaben. Sollen Sie dennoch Schwierigkeiten haben, überprüfen Sieitte Folgenden:

1. Wenn die Schleifmaschine nicht Funktioniert, überprüfen Sie zunachst, ob der Netzstecker in der Steckdose steckt.
2. Wackelt oder vibriert die Schleifscheibe, prufen Sie, ob der außere Flansch fest ist und ob die Scheibe korrekt auf der Flanschplatte aufgebracht ist.
3. Sollte die Scheibe Beschädigungen aufweisen, darf sie nicht mehr verwendet werden. Eine beschädigtes Scheibe kann abplatzten. Entfernen Sie sie und ersetzen Sie sie durch ein neues Rad. Achten Sie auf eine ordnungsgemäß Entsorgung der alten Scheibe.
4. Bei Arbeiten mit Aluminium oder anderen weichen Legierungen verstopt die Scheibe Schnell und schleift nicht mehr richtig.

UMWELTSCHUTZ

Elektroprodukte)durfen nicht mit dem normalen Haushaltsmull entsorgt werden, sondern sollenn nach Mochigkeit zu einer

Recyclingstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzugebrane Auskunft.

ONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668Koln

Erklaren hiermit, dass unser Produkt

Beschreibung WORX Winkelschleifer

Bezeichnung der Maschine, repräsentiert die Winkelschleifer)

Funktionen Außenflächen und Kanten schleifen

Den Bestimmungen der folgenden Richtlinien entspricht,

2006/42/EC, 2004/108/EC, 2011/65/EU

Werte nach

EN 55014-1 EN 55014-2

EN 61000-3-2 EN 61000-3-3

EN 60745-1 EN 60745-2-3

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Russell Nicholson

Anschrift Positec Power Tools (Europe)Ltd, P0 Box 152,Leeds,LS10 9DS,UK

Suzhou 2015/06/30

Allen Ding

Stellvertretender Chefingenieur, Prüfung und

Zertifizierung

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Gebruik ALTIJD scherpe beitels, boren en messen.

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

si alte variatiţii privind utilizarea uneltei:

Modul in care esteutilizataunealta sismateriaile taiate.

Konrad-Adenauer-Ufer 37

50668Koln

Declaramca produsul

Descriere Polizor unghiular WORX

Tip WX710WX711WX712(700-749—

denumirea maşinii, reprezentánd polizorul unghiular)

Konrad-Adenauer-Ufer 37

50668Koln

Prohlasujeme, ze tento vyrobek

Popis Uhlová bruska WORX

Typ WX710 WX711 WX712 (700-749 - označeni stroje, zastupce Uhlová bruska)

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

ÄNDAMÄSENLIG ANVÄNDNING

ARBETSTIPS FÖR DIN VINKELSLIP

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln
