GEBRUIKSAANWIJZING WX710 WORX

• Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd. TECHNISCHE GEGEVENS Type WX710 WX711 WX712 (700-749 - aanduiding van machines, kenmerkend voor Haakse slijpmachine ) WX710 WX711 WX712 Spanning 220-240V~50/60Hz Opgenomen vermogen 860W 750W 860W Nominaal toerental 12,000/min Slijpschijfdiameter 100mm 115mm 125mm Binnendiameter schijf 16mm 22.2mm 22.2mm Schroefdraad as M10 M14 M14 Dubbele isolatie /ll Gewicht 2.0 kg GELUIDSPRODUCTIE WX710 WX711 WX712 A-gewogen geluidsdruk L

3.0dB(A) Draag gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A)Haakse slijpmachine NL

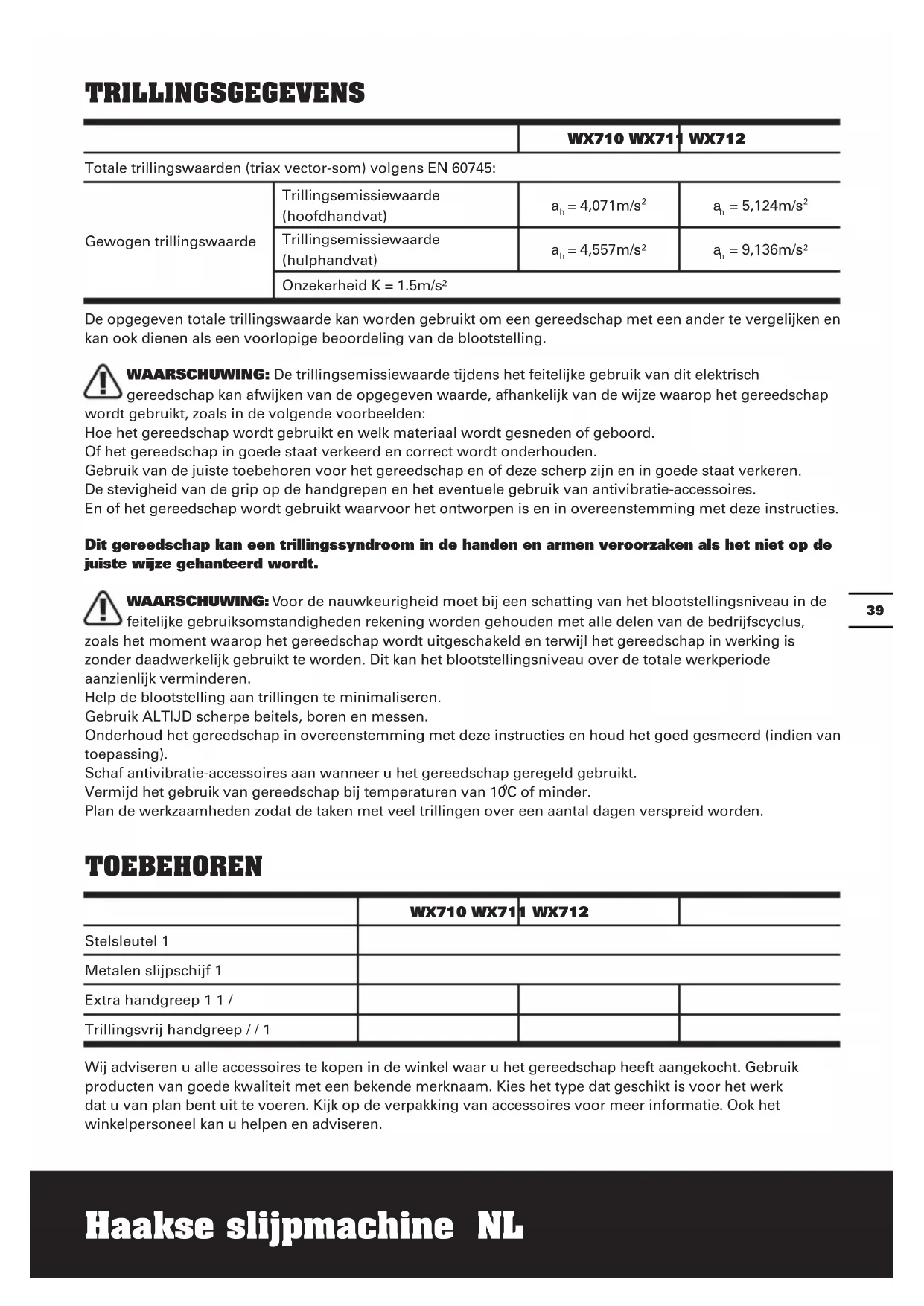

TRILLINGSGEGEVENS WX710 WX711 WX712 Totale trillingswaarden (triax vector-som) volgens EN 60745: Gewogen trillingswaarde Trillingsemissiewaarde (hoofdhandvat)

Trillingsemissiewaarde (hulphandvat)

Onzekerheid K = 1.5m/s² De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling. WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden: Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord. Of het gereedschap in goede staat verkeerd en correct wordt onderhouden. Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren. De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires. En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies. Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Help de blootstelling aan trillingen te minimaliseren. Gebruik ALTIJD scherpe beitels, boren en messen. Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing). Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt. Vermijd het gebruik van gereedschap bij temperaturen van 10

C of minder. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden. TOEBEHOREN WX710 WX711 WX712 Stelsleutel 1 Metalen slijpschijf 1 Extra handgreep 1 1 / Trillingsvrij handgreep / / 1 Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.Haakse slijpmachine NL

SNIJBEWERKINGEN: a) Deze machine is bedoeld om gebruikt te worden als slijpmachine, of zaag. Lees alle veiligheidswaarschuwingen, instructies, ilustraties en specificaties die met deze machine geleverd zijn. Worden de instructies hieronder niet opgevolgd, dank an dat resulteren in elektrische schok, brand en of ernstig letsel. b) Bewerkingen zoals slijpen, staalborstelen, polijsten en afkorten worden met deze machine niet aanbevolen. Bewerkingen waarvoor de machine niet bedoeld is, kunnen gevaarlijk zijn en persoonlijk letsel veroorzaken c) Gebruik geen accessoires die niet speciaal ontworpen en aanbevolen zijn door de fabrikant van de machine. Het feit dat een accessoire op de machine past, betekent niet dat de veilige werking gegarandeerd is. d) De nominale snelheid van een accessoire moet minstens zo groot zijn als de maximale snelheid van de machine. Accessoires die op een te hoge snelheid worden gebruikt, kunnen uit elkaar vliegen., e) De buitendiameter en de dikte van een accessoire moeten binnen de capaciteit van de machine passen. Accessoires van de verkeerde grootte kunnen niet goed beschermd en bediend worden.

Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kunnen tot verlies van de controle leiden.

Gebruik geen beschadigde accessoires. Controleer de accessories voor gebruik: schuurschijven op spaanders en barsten, scheuren en bovenmatige slijtage. Mocht de machine of een accessoire vallen, inspecteer hem dan op schade of gebruik een nieuw accessoire. Zorg er na inspectie en montage van een accessoire voor dat u en omstanders uit het vlak van het draaiende accessoire staan en laat de machine een minuut op maximale onbelaste snelheid draaien. Een beschadigd accessories zal meestal tijdens een dergelijke test uit elkaar breken. h) Draag persoonlijke beschermingsmiddelen. Afhankelijk van de werkzaamheden draagt u hoofdbescherming of een veiligheidsbril. Draag zonodig een stofmasker, gehoorbescherming, handschoenen en een schort waarmee afgeslepen materiaal en delen van het werkstuk mee kunnen worden opgevangen. De oogbescherming moet geschikt zijn om rondvliegende deeltjes op te vangen die bij de werkzaamheden ontstaan. Het stofmasker moet geschikt zijn om deeltjes uit de lucht te filteren. Langdurige blootstelling aan lawaai kan tot gehoorschade leiden.

Houd omstanders op een veilige afstand van het werkgebied. Iedereen die zich in het werkgebied bevindt moet persoonlijke beschermingsmiddelen dragen. Brokstukken van het werkstuk en een gebroken accessoire kunnen wegvliegen en letsel veroorzaken, ook buiten de onmiddellijke omgeving van de werkzaamheden.

Houd de machine alleen vast bij de geïsoleerde handgrepen, waneer uw werkzaamheden tot gevolg kunnen hebben dat het accessoire in contact komt met b\ verborgen bedrading of het eigen netsnoer. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. k) Houd het netsnoer uit de buurt van het draaiende accessoire. Verliest u de macht over de machine, dan kan het snoer worden doorgesneden en bovendien kan uw hand of arm in het draaiende accessoire worden getrokken. l) Leg de machine nooit neer als het accessoire nog in beweging is. Het draaiende accessoire kan tegen de oppervlakte komen waardoor u de macht over de machine verliest. m) Laat de machine niet draaien terwijl u hem opzij draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegrepen, waardoor de machine in aanraking met uw lichaam komt. n) Maak de ventilatieopeningen van de machine geregeld schoon. De ventilator van de motor brengt stof binnen de behuizing en door ophoping van metalen deeltjes kan ere en elektrisch gevaar ontstaan o) Gebruik de machine niet bij ontbrandbare materialen. Ze zouden door vonken in brand kunnen raken.

Gebruik geen accessoires die een vloeibaar koelmiddel nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan elektrocutie of elektrische schokken tot gevolg hebben q) Houd het handvat vast als u werkt. Gebruik altijd de hulphandvatten die met de machine geleverd zijn. Als u de machine niet beheerst kan dat in persoonlijk letsel resulteren.

VERDERE VEILIGHEIDSINSTRUCTIES VOOR

ALLE BEWERKINGEN Terugslag en daarmee verwante waarschuwingen Terugslag is een plotselinge reactie van een draaiend wiel of ander accessoire als het plotseling bekneldHaakse slijpmachine NL

raakt. Het accessoire blijft daardoor ineens stilstaan waardoor de machine onbeheerst gedwongen wordt in een richting die tegengesteld is aan de draairichting van het accessoire. Bijvoorbeeld, als een slijpwiel in het werkstuk blijft klemzitten, dan zal de rand van het wiel zich in de oppervlakte van het materiaal graven waarna het wiel naar buiten schiet. Het wiel kan in de richting van de gebruiker schieten of in de andere richting, afhankelijk van de bewegingsrichting van het wiel op het moment dat het vast bleef zitten. Een schuurwiel kan onder die omstandigheden ook breken. Terugslag is het gevolg van verkeerd gebruik van een machine en/of onjuiste bedrijfsprocedures en –omstandigheden. Met de juiste maatregelen kan het vermeden worden, zoals hieronder is beschreven.

Houd de machine stevig vast en zorg ervoor dat lichaam en armen in een zodanige positie staan dat u de terugslagkrachten kunt weerstaan. Maak steeds gebruik van het hulphandvat, als het aanwezig is, zodat u tijdens het opstarten maximale beheersing hebt over terugslag en koppelreacties. De gebruiker kan koppelreacties en terugslagkrachten beheersen met de juiste voorzorgsmaatregelen. b) Houd uw hand nooit bij het draaiende accessoire. Het accessoire kan over uw hand terugslaan. c) Houd uw lichaam niet op een plaats waar de machine komt als er terugslag optreedt. Bij terugslag schiet de machine in een richting die tegengesteld is aan de beweging van het wiel, op het moment dat het wiel vastklemt.

Wees voorzichtig bij het werken langs hoeken, scherpe randen e.d. zodat vermeden wordt dat de machine terugstuitert en het accessoire blijft vastzitten. Hoeken, scherpe randen en stuiteren kunnen het draaiende accessoire vastgrijpen waardoor u de macht over de machine verliest of er terugslag optreedt. e) Monteer geen kettingzaag, houtsnijmes of zaagblad met tanden. Dergelijke gereedschappen geven vaak terugslag en het gevaar dat u de macht over de machine verliest.

Veiligheidswaarschuwingen betreffende slijp- en schuurbewerkingen:

Gebruik alleen een wieltype dat is aanbevolen voor de machine en de specifieke beschermkap die voor dat wiel bedoeld is. Wielen die niet geschikt zijn voor de machine kunnen niet goed beschermd worden en zijn onveilig. b) Gebogen slijpschijven moeten zodanig gemonteerd worden dat hun slijpoppervlak niet boven de rand van de beschermkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijf uitsteekt, kan onvoldoende afgeschermd worden. c) De kap moet stevig aan de machine bevestigd zijn en gepositioneerd zijn voor maximale veiligheid, zodat een minimale oppervlakte van het wiel in de richting van de gebruiker is blootgesteld. De beschermkap helpt de bediener te beschermen tegen brokstukken en toevallig contact met het slijptoebehoren alsmede tegen vonken die de kleding kunnen doen ontbranden. d) Wielen mogen alleen worden gebruikt voor aanbevolen toepassingen. Probeer bijvoorbeeld niet te slijpen met de kant van een snijwiel. Een schurend snijwiel is bedoeld voor het slijpen van de oppervlakte – door kracht op de zijkant uit te oefenen zou het wielen uit elkaar kunnen liegen. e) Gebruik steeds onbeschadigde wielflenzen die de juiste grootte en vorm hebben voor het gebruikte wiel. De juiste wielflenzen ondersteunen het wiel en verminderen de kans dat het wiel breekt. Flenzen voor snijwielen zijn anders dan flenzen voor slijpwielen.

Gebruik geen afgeslepen wielen van een machine die werkt met een groter vermogen. Een wiel dat geschikt is voor een groter vermogen, is niet geschikt voor de hogere snelheid van een kleinere machine en zou kunnen breken.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR AFKORTEN

Andere veiligheidswaarschuwingen voor schurende snijbewerkingen: a) Laat het snijwiel niet “vastlopen” en gebruik geen overmatige druk. Probeer niet extra diep te snijden. Door overbelasting van het wiel vergroot u de kans dat het wiel verbuigt of in de snede blijft vastzitten, waardoor het wiel terugslaat of breekt. b) Zorg ervoor dat uw lichaam zich niet in de lijn van het draaiende wiel bevindt en niet erachter. Beweegt het wiel, op het moment van gebruik, van uw lichaam af, dan zullen de machine en het wiel door een eventuele terugslag in uw richting komen.

Blijft het wiel vastzetten of moeten de werkzaamheden onderbroken worden, schakel de machine dan uit en houd hem stil tot het wiel volledig tot stilstand is gekomen. Probeer het snijwiel niet uit de snede te verwijderen terwijl het wiel in beweging is, want er kan terugslag optreden. Onderzoek de oorzaak van het vastzittende wiel en neem maatregelen om het probleem te verhelpen.

Herstart de machine niet in het werkstuk. Laat het wiel tot volle snelheid komen en breng het weer terug in de snede. Het wiel kan vastklemmen, weglopen en terugslaan als de machine wordt gestart met het wiel in het werkstuk,

Ondersteun panelen en grote werkstukken om het gevaar van vastklemmen en terugslag te vermijden. Een groot werkstuk kanHaakse slijpmachine NL

onder eigen gewicht doorzakken. Ondersteun het werkstuk in de buurt van de snijlijn en aan de rand van het werkstuk, aan weerszijden van het wiel. f) Wees extra voorzichtig bij het maken van een “zaksnede” tussen bestaande muren of in een ander blind gebied. Het uitstekende wiel kan in contact komen met gas- en waterbuizen, met elektrische bedrading of andere voorwerpen waardoor er terugslag ontstaat. SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken. Veiligheidsklasse Waarschuwing Draag oorbescherming Draag een veiligheidsbril Draag een stofmasker Draag beschermende handschoenen. Zorg dat u het gereedschap van de netstroom is losgekoppeld voordat u accessoires vervangt. Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. BEDIENINGSINSTRUCTIES OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. BEOOGD GEBRUIK De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven. Voor het doorslijpen van metaal moet een speciale beschermkap voor doorslijpen (toebehoren) worden gebruikt.

ASSEMBLAGE EN BEDIENING

Actie Afbeelding ASSEMBLAGE Instelbare voorste handgreep Zie A Montage Slijp-/snijdschijf Zie B1, B2,

Aanpassen van de beschermkap OPMERKING: Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact. Voor werkzaamheden met afbraam- of doorslijpschijven moet de beschermkap gemonteerd zijn. De codeernok op de beschermkap (10) zorgt ervoor dat alleen een bij dit type machine passende beschermkap gemonteerd kan worden. Open de spanhendel (9). Plaats de beschermkap 6 met de codeernok in de codeergroef op de ashals aan de voorzijde van de machine en draai de beschermkap in de gewenste stand (werkstand). Sluit de spanhendel (9) voor het vastklemmen van de beschermkap (10). De gesloten zijde van de beschermkap (10) moet altijd naar de bediener wijzen. Zie C BEDIENING Voeding aansluiten Zie D Aan/Uit-schakelaar Zie E Handgrepen Zie F Ruw slijpen WAARSCHUWING! Nooit een snijdschijf gebruiken of te ruwen. Doorslijpen Zie G

AANWIJZINGEN VOOR HET

1. Begin altijd onbelast totdat de maximale snelheidHaakse slijpmachine NL

is bereikt en begin dan pas met werken.

2. Forceer de schijf niet om sneller te willen werken,

het verminderen van de bewegingssnelheid van de schijf leidt tot langere werktijd.

Houd altijd een hoek van 15-30 graden tussen de schijf en het werkobject. Grotere hoeken veroorzaken groeven in het werkobject en tasten de afwerking van het oppervlak aan. Beweeg de slijpmachine overdwars of heen en weer over het werkobject.

Verander bij het gebruik van een doorslijpschijf nooit de slijphoek, hierdoor kan de schijf namelijk stoppen of breken, of de motor afslaan. Slijp bij het doorslijpen alleen tegen de slijprichting van de schijf in, anders kan de schijf zich uit de groef duwen. Bij het doorslijpen van zeer hard materiaal, verkrijgt u het beste resultaat met een diamantschijf.

5. Bij het gebruik van een diamantschijf wordt deze

6. U zult dan een vonkenring zien rondom de

draaiende schijf. Stop dan met snijden en laat de snijmachine gedurende 2-3 minuten afkoelen door deze onbelast te laten draaien.

7. Zorg er altijd voor dat het werkobject goed vastzit

met behulp van klemmen of anderszins zodat deze niet kan bewegen. ONDERHOUD Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen. Is de voedingskabel beschadigd, dan moet hij, om risico te voorkomen, worden vervangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd persoon. PROBLEMEN OPLOSSEN De haakse slijpmachine is gemakkelijk te bedienen. Mochten er problemen zijn, controleer dan het volgende:

1. Draait de slijpmachine niet, controleer dan de

voeding op het stopcontact.

2. Trilt of zwabbert het slijpwiel, controleer dan of

de buitenste flens goed vastzit en dat het wiel zich goed op de flensplaat bevindt.

3. Toont het wiel enig teken van beschadiging,

gebruik het dan niet. Het beschadigde wiel kan uit elkaar vallen. Verwijder het en gebruik een nieuw wiel. Gooi een oud slijpwiel verstandig weg.

4. Werkt u met aluminium of een dergelijke zachte

legering, dan zal het wiel spoedig verstopt raken zodat het niet meer effectief kan slijpen.

MILIEU Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. CONFORMITEITVERKLARING Wij, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Verklaren dat het product Beschrijving WORX Haakse slijpmachine Type WX710 WX711 WX712 (700-749 - aanduiding van machines, kenmerkend voor Haakse slijpmachine ) Functie Slijpen langs de rand en zijwaarts Voldoet aan de volgende richtlijnen, 2006/42/EC, 2004/108/EC, 2011/65/EU Normen voldoen aan, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 De persoon die bevoegd is om het technische bestand te compileren, Naam Russell Nicholson Adres Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Plaatsvervangend Chief Ingenieur, Testen en44 Szlierka kątowa PL
