MANUALE UTENTE WX710 WORX

7. DADO DI REGOLAZIONE MORSETTO

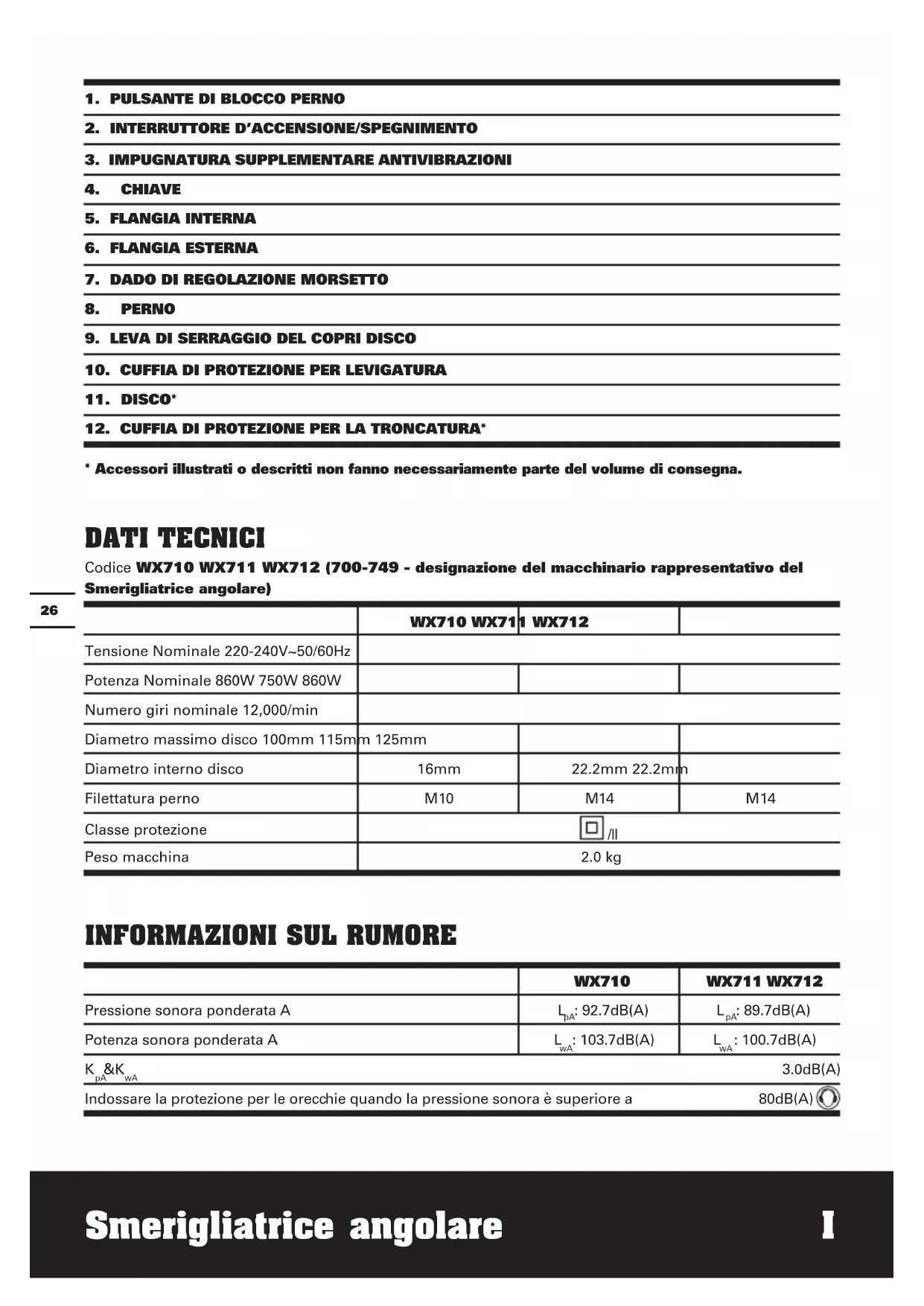

Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Codice WX710 WX711 WX712 (700-749 - designazione del macchinario rappresentativo del Smerigliatrice angolare) WX710 WX711 WX712 Tensione Nominale 220-240V~50/60Hz Potenza Nominale 860W 750W 860W Numero giri nominale 12,000/min Diametro massimo disco 100mm 115mm 125mm Diametro interno disco 16mm 22.2mm 22.2mm Filettatura perno M10 M14 M14 Classe protezione /ll Peso macchina 2.0 kg

INFORMAZIONI SUL RUMORE

3.0dB(A) Indossare la protezione per le orecchie quando la pressione sonora è superiore a 80dB(A)Smerigliatrice angolare I

INFORMAZIONI SULLA VIBRAZIONE

WX710 WX711 WX712 I valori totali di vibrazione sono determinati secondo lo standard EN60745: Vibrazione ponderata tipica Valore emissione vibrazioni (impugnatura principale)

Valore emissione vibrazioni (impugnatura ausiliaria)

Incertezza K = 1.5m/s² Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all’altro e anche come verifica preliminare dell’espoziione. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI WX710 WX711 WX712 Chiave 1 Mola per metallo 1 Impugnatura supplementare 1 1 / Impugnatura supplementare antivibrazioni / / 1 Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Usare accessori di buona qualità e di marca conosciuta. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.Smerigliatrice angolare I

OPERAZIONI DI LEVIGATURA E TAGLIO: a) Questo utensile elettrico può funzionare come molatrice, o come strumento per il taglio. Leggere tutti gli avvisi sulla sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo utensile elettrico. La mancata osservanza di queste istruzioni può esporre al rischio di folgorazioni elettriche, incendio e/o altre lesioni gravi. b) Non si consiglia l’esecuzione di operazioni quali pulizia con spazzola metallica, e lucidatura con questo utensile. L’esecuzione di operazioni per le quali l’utensile non è stato realizzato può esporre a rischi e lesioni personali. c) Non utilizzare accessori che non sono stati realizzati in modo specifico e consigliati dal costruttore. Il fatto che sia possibile attaccare gli accessori sull’utensile non è garanzia di funzionamento sicuro. d) La velocità nominale dell’accessorio deve essere almeno pari alla velocità massima dell’utensile. Accessori con velocità superiori a quella nominale possono essere proiettati via. e) Il diametro esterno e lo spessore dell’accessorio devono essere compresi in quelli accettati dall’utensile. Non è possibile proteggere o controllare in modo adeguato accessori di dimensioni errate.

Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell’alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell’accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all’elettroutensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo. g) Non usare accessori danneggiati. Prima di ogni uso ispezionare l’accessorio, quali dischi abrasive per verificare la presenza di schegge e fessure, i supporti dei tamponi per controllare la presenza di fessure, usura o eccessiva usura. Se l’utensili o l’accessorio vengono fatti cadere, ispezionarli per verificare la presenza di danni, o utilizzare un accessorio non danneggiato. Dopo aver posizionato e installato un accessorio, posizionarsi e far collocare eventuali altre persone al di fuori del piano di rotazione dell’accessorio e far girare l’utensile senza carico per un minuto. Normalmente gli accessori danneggiati si rompono durante l’esecuzione di questa prova.

Indossare dispositivi di protezione individuali. In funzione dell’applicazione, usare una maschera per il volto, occhiali protettivi o occhiali di sicurezza. Se necessario indossare una mascherina per la polvere, dispositivi di protezione per l’udito, guanti e grembiule in grado di arrestare eventuali frammenti di piccole dimensioni. La protezione degli occhi deve essere in grado di arrestare piccolo frammenti generate dalle diverse operazioni. La mascherina antipolvere e il respiratore devono essere in grado di filtrare le particelle che si creano con il lavoro. L’esposizione prolungata a rumori molto forti può provocare la perdita dell’udito.

Far sostare altre persone a distanza di sicurezza dall’area di lavoro. Chi accede all’area di lavoro deve indossare un dispositivo di protezione individuale. Frammenti dell’oggetto su cui si sta lavorando o derivanti dalla eventuale rottura di un accessorio potrebbero essere proiettati via e provocare lesioni personali nell’area immediatamente attigua alla zona di lavoro.

Tenere l’utensile solo utilizzando le apposite superfici, in particolare durante l’esecuzione di operazioni nelle quali l’accessorio per il taglio può venire a contatto con cavi nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione puo mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. k) Posizionare il cavo in modo che sia distante dall’accessorio rotante. Se si perde il controllo, il cavo potrebbe essere danneggiato o catturato e braccio e mano potrebbero essere tirati verso l’accessorio mentre è in rotazione.

Non poggiare mai l’utensile fino a quando l’accessorio non si è arrestato completamente. L’accessorio, se ancora in rotazione, potrebbe far presa sulla superficie e far perdere il controllo dell’utensile. m) Non azionare l’utensile mentre lo si trasporta lateralmente. Il contatto accidentale con l’accessorio in rotazione poterebbe far catturare parti degli indumenti, che verrebbero trascinati all’interno dell’accessorio. n) Pulire con regolarità le aperture per la ventilazione dell’utensile. Le ventole del motore aspirano all’interno della scocca la polvere, e un accumulo eccessivo di polvere può esporre al rischio di folgorazioni. o) Non azionare l’utensile in prossimità di materiali infiammabili. Le scintille potrebbero provocare l’accensione di tali materiali. p) Non usare accessori che richiedono refrigeranti liquidi. L’uso di refrigeranti liquidi, quali acqua o altri liquidi, può esporre al rischio di folgorazione elettrica.

La mano dell’utente deve essere sull’impugnatura mentre si lavora. Usare sempre le impugnature ausiliarie in dotazione con l’apparecchio. Una perdita del controllo potrebbe causare lesioni alla persona.Smerigliatrice angolare I

Il rischio di rimbalzo indietro e avvisi relativi Il rimbalzo indietro è una reazione improvvisa causata dall’inceppamento di un disco, di un supporto per tampone, di un a spazzola o di un qualsiasi altro accessorio. L’inceppamento mette il disco in una condizione di stallo temporaneo e in al conseguente movimento incontrollato in direzione opposta dell’accessorio in rotazione, nel punto in cui si è verificato l’inceppamento. Ad esempio, se un disco abrasive si inceppa nel pezzo in lavorazione, il bordo esterno del disco che sta penetrando nel punto in cui si verifica l’inceppamento può affondare di più nella superficie del materiale, e di conseguenza il disco potrebbe saltare indietro. Il disco può saltare verso l’operatore o allontanarsi da esso, in relazione alla direzione di rotazione del disco nel punto in cui si verifica l’inceppamento. Inoltre i dischi abrasivi possono rompersi in queste condizioni. Il rimbalzo indietro è il risultato di un uso e/o procedure errate, o di condizioni che possono essere evitate se si adottano le misure di sicurezza fornite di seguito.

Mantenere una presa salda sull’utensile e posizionare corpo e braccio in modo da opporre resistenza ad un eventuale rimbalzo. Utilizzare sempre le impugnature ausiliarie, se fornite, per esercitare il controllo massimo in caso di rimbalzo indietro o di reazioni all’avvio. L’operatore è in grado di controllare eventuali rimbalzi indietro, se si sono prese le misure adeguate. b) Non posizionare mai la propria mano in prossimità dell’accessorio in rotazione. Gli accessori possono rimbalzare e colpire la mano. c) Non posizionare il proprio corpo in una zona in cui probabilmente potrebbe arrivare l’utensile in caso di rimbalzo indietro. In caso di rimbalzo, l’utensile viene spinto in direzione opposta a quella del movimento del disco nel punto in cui si verifica l’inceppamento.

Prestare attenzione particolare quando si opera su angoli, bordi acuminati, ecc., evitare di avvicinare l’accessorio facendolo rimbalzare. Angoli, bordi acuminati hanno la tendenza a far rimbalzare l’accessorio con conseguente perdita del controllo o rimbalzo indietro. e) Non fissare una lama di sega a nastro o una lama di sega dentata. Questo tipo di lama crea frequenti rimbalzi all’indietro con conseguente perdita del controllo.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e taglio con abrasione:

Usare solo i dischi del tipo di quelli consigliati per questo utensile e la protezione specifica per il disco selezionato. Non è possibile proteggere in modo adeguati dischi non realizzati per questo utensile,, che pertanto risultano essere poco sicuri.

Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente.

La protezione deve essere fissata bene all’utensile e posizionata in modo tale da garantire la massima sicurezza, in modo da esporre verso l’operatore una porzione ridotta del disco. La cuffia di protezione protegge l’operatore da frammenti, da contatto accidentale con l’utensile abrasivo nonche da scintille che possono far prendere fuoco ai vestiti. d) I dischi devono essere utilizzati solo per le applicazioni specifiche per le quali sono stati realizzati. Ad esempio: non smerigliare con il fianco di dischi di taglio. I dischi abrasivi da taglio sono realizzati per smerigliare sul diametro, e le forze applicati sui lati possono farli saltare sulla superficie di lavoro.

Utilizzare sempre flangie delle dimensioni e forma corretti per il disco selezionato. Le flangie idonee supportano il disco, riducendo così la possibilità di rottura del disco. La flangie per i dischi da taglio possono essere diverse dalle flangie per i dischi destinati alla smerigliatura. f) Non utilizzare dischi consumati, provenienti da utensili di dimensioni maggiori. I dischi realizzati per utensili di dimensioni maggiori non sono idonei per le velocità più elevate di utensili più piccoli e potrebbero rompersi.

ALTRE ISTRUZIONI SULLA SICUREZZA PER TAGLIO

Altri avvisi di sicurezza specifici per le operazione di taglio per abrasione: a) Evitare che il disco di taglio si inceppi e non applicare una pressione eccessiva. Evitare di fare tagli troppo profondi. Se si sottopone a stress eccessivo il disco, si aumentano le possibilità che il disco si pieghi con conseguente rischio di rimbalzo indietro o di rottura del disco.

Non posizionare il proprio corpo in linea e dietro il disco. Quando il disco, nel punto di lavoro viene allontanato dal proprio corpo, il possibile rimbalzo può far sbatter il disco in rotazione e l’utensile direttamente sul corpo dell’operatore. c) Se il disco si sta piegano o quando si interrompe il taglio per una qualsiasi ragione, spegnere e l’utensile e tenerlo fino all’arresto complete del disco . Non tentare mai di togliere il disco di taglio dal taglio mentre il disco è ancora in movimento, in caso contrario si rischia il rimbalzo all’indietro. Eliminare le cause probabili che hanno portato alla piegatura del disco. d) Non riavviare l’operazione di taglio del pezzo. Attendere che il disco sia arrivatoSmerigliatrice angolare I

alla velocità massima e rientrare nel taglio con attenzione. Se l’utensile viene riavviato all’’interno del taglio, il disco potrebbe piegarsi, saltare in avanti o rimbalzare indietro.

Sostenere pannelli e qualsiasi oggetto di lavorazione di grandi dimensioni per evitare che il disco si blocchi e causi un rimbalzo indietro. Gli oggetti di grandi dimensioni tendono a piegarsi sotto il proprio peso. Collocare dei sostegni sotto l’oggetto in prossimità della linea di taglio, su entrambi i lati del disco. f) Prestare particolare attenzione nella esecuzione di tagli cechi in pareti o altre parti non a vista. Il disco potrebbe tagliare tubazioni dell’acqua o del gas, cavi elettrici o altri oggetti che potrebbero provocare il rimbalzo indietro dell’apparecchiatura. SIMBOLI Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni Classe protezione Attenzione Indossare protezione per le orecchie Indossare protezione per gli occhi Indossare una mascherina antipolvere Indossare guanti di protezione. Assicurarsi che l’utensile sia scollegato prima di cambiare accessori. I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. ISTRUZIONI SUL FUNZIONAMENTO NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi.Per la troncatura di metallo deve essere impiegata una cuffia di protezione speciale per la troncatura (accessorio).

MONTAGGIO E FUNZIONAMENTO

Azione Figura MONTAGGIO Montaggio dell’impugnatura supplementare Vedere A Assemblaggio della mola/disco di taglio Vedere B1, B2, B3 Regolazione della protezione NOTA: Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete. In caso di lavori con disco da sgrosso oppure con mole abrasive da taglio diritto è indispensabile che sia montata la calotta di protezione. Il nasello codificatore alla calotta di protezione (10) garantisce che possa essere montata soltanto una calotta di protezione che sia adatta al tipo di macchina. Aprire la levetta di fissaggio (9). Applicare la calotta di protezione (10) al collare alberino della testa dell’elettroutensile con il nasello codificatore nella scanalatura di codificazione e ruotarla nella posizione necessaria (posizione di lavoro). Per bloccare la calotta di protezione (10) chiudere la levetta di fissaggio (9). Il lato chiuso della calotta di protezione (10) deve essere rivolto sempre verso l’operatore. Vedere C FUNZIONAMENTO Collegamento dell’alimentazione Vedere D Utilizzo dell’interruttore di accensione/ spegnimento Vedere E Aree per l’impugnatura Vedere F Sgrossatura ATTENZIONE! Non usare mai un disco di taglio per la sgrossatura TRONCARE Vedere GSmerigliatrice angolare I

Avviarla sempre senza carico per raggiungere la velocità massima, quindi cominciare la lavorazione.

Non forzare il disco a lavorare più velocemente; una velocità inferiore significa una maggiore durata.

3. Posizionare sempre il disco a un angolo di 15-30

gradi rispetto al pezzo da lavorare. Un angolo maggiore causerà la formazione di solchi nel pezzo e rovinerà la finitura della superficie. Spostare la smerigliatrice angolare sul pezzo da lavorare in tutte le direzioni.

4. Quando si utilizza un disco di taglio, non

cambiare mai l’angolo di taglio; si rischia di bloccare il disco e il motore della smerigliatrice o di rompere il disco. Mentre si taglia, spostare il disco unicamente nella direzione opposta rispetto alla sua rotazione. Se lo si sposta nella stessa direzione della rotazione, il disco potrebbe balzare fuori dalla fessura di taglio.

Per tagliare del materiale molto duro, si ottengono i risultati migliori con un disco diamantato.

6. Il disco diamantato può surriscaldarsi con l’uso.

In tal caso si vedrà un anello di scintille attorno al disco in rotazione. Interrompere l’operazione di taglio e attendere che il disco si raffreddi facendolo ruotare senza carico per 2-3 minuti.

7. Verificare sempre che il pezzo da lavorare sia

fissato saldamente per evitare che si sposti durante la lavorazione. MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di eseguire qualsiasi regolazione, riparazione o manutenzione. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Conservare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. La formazione di scintille all’interno delle aperture di ventilazione, è un fenomeno normale che non crea danni all’attrezzo. Se il cavo d’alimentazione è danneggiato, deve essere sostituito dal produttore, il suo distributore o persona egualmente qualificata per evitare pericoli. RISOLUZIONE GUASTI Anche se la nuova smerigliatrice angolare è molto semplice da utilizzare, in caso di problemi controllare quanto segue:

Se la smerigliatrice non funziona controllare l’alimentazione sulla presa di corrente.

Se il disco della smerigliatrice traballa o vibra, controllare che la flangia esterna sia stretta, e che il disco sia posizionato correttamente sulla parte piatta della flangia.

Non usare il disco se mostra segni evidenti di danni, perché potrebbe rompersi. Rimuoverlo e sostituirlo con un disco nuovo. Smaltire i vecchi dischi secondo quanto stabilito dalle norme in materia.

4. La lavorazione dell’alluminio o di leghe morbide

simili, ostruisce rapidamente il disco, che non molerà efficacemente. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

Noi POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Dichiariamo che l’apparecchio, Descrizione WORX Smerigliatrice angolare Codice WX710 WX711 WX712 (700-749 - designazione del macchinario rappresentativo del Smerigliatrice angolare) Funzioni Smerigliatura periferica e laterale È conforme alle seguenti direttive, 2006/42/EC, 2004/108/EC, 2011/65/EU Conforme a, EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Russell Nicholson Indirizzo Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Vice capo ingegnere, testing e certificazioneAmoladora angular ES
