A077030 - Kompresor Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Sprężarka powietrza olejowa
Marka	Pansam
Model	A077030
Silnik	Jednofazowy indukcyjny
Napięcie zasilania	230 V, 50 Hz
Moc znamionowa	2300 W
Liczba cylindrów	2
Prędkość obrotowa	2850 obr/min
Maksymalne ciśnienie	8 bar
Pojemność zbiornika	50 L
Waga	30,5 kg
Poziom mocy akustycznej (LWA)	93 dB(A)
Poziom ciśnienia akustycznego (LPA)	74 dB(A)
Zakres temperatury pracy	5 °C do 40 °C
Przeznaczenie	Majsterkowanie, użytkowanie domowe, prace remontowe i warsztaty
Zalecany olej	A531001 Pansam lub odpowiednik
Pojemność oleju	Około 250 ml
Konserwacja filtra powietrza	Czyszczenie co 300 godzin, wymiana przy każdej wymianie oleju
Spust kondensatu	Codziennie przez zawór spustowy
Bezpieczeństwo	Zawór bezpieczeństwa, presostat ustawiony fabrycznie (nie modyfikować)
Gwarancja	24 miesiące od daty zakupu
Zalecane akcesoria	Węże spiralne (5/10/15 m), pistolety do pompowania, malowania, czyszczenia

Często zadawane pytania - A077030 Pansam

Jak sprawdzić poziom oleju?

Przed każdym użyciem sprawdź wziernik na grupie napędowej. Poziom oleju powinien znajdować się powyżej centralnego czerwonego punktu. W razie potrzeby dolej oleju, nie przekraczając poziomu.

Jak wymienić olej w sprężarce?

Odłącz urządzenie i spuść powietrze ze zbiornika. Zdejmij korek wlewu, a następnie wziernik za pomocą klucza (10 dla A077030). Przechyl sprężarkę, aby spuścić zużyty olej. Załóż wziernik, wlej nowy olej A531001 (około 250 ml) i załóż korek.

Jak wyczyścić filtr powietrza?

Odmontuj filtr powietrza, odkręcając go. Otwórz obudowę i wyjmij wkład (gąbkę). Wyczyść go sprężonym powietrzem lub wodą, a następnie całkowicie wysusz przed ponownym zamontowaniem. Czynność tę wykonuj co 300 godzin pracy.

Jak spuścić kondensat ze zbiornika?

Zatrzymaj sprężarkę i pozostaw ciśnienie resztkowe około 0,5 bara. Powoli otwórz zawór spustowy (obracać w kierunku przeciwnym do ruchu wskazówek zegara), aby spuścić skondensowaną wodę. Następnie zamknij zawór.

Jakiego oleju używać?

Używaj wyłącznie oleju A531001 firmy Pansam lub oleju równoważnej jakości do sprężarek powietrza. Nie używaj oleju silnikowego. Pojemność wynosi około 250 ml.

Jakie jest maksymalne ciśnienie?

Maksymalne ciśnienie wynosi 8 barów. Presostat automatycznie odcina zasilanie przy tym ciśnieniu. Nigdy nie modyfikuj tego ustawienia fabrycznego.

Jak ustawić ciśnienie wyjściowe?

Użyj selektora C (pod manometrem A), aby ustawić żądane ciśnienie między 0 a 8 barów. Obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie, aby zmniejszyć. Zablokuj nastawę czerwoną nakrętką.

Co zrobić, jeśli sprężarka nie uruchamia się?

Najpierw sprawdź zasilanie elektryczne (gniazdko, bezpiecznik). Upewnij się, że przycisk wyłącznika (czerwony grzybek) znajduje się w pozycji I (ON). Jeśli nic się nie dzieje, kabel lub wyłącznik mogą być uszkodzone. Skontaktuj się z serwisem.

Jakie akcesoria są zalecane?

Pansam zaleca następujące akcesoria: węże spiralne A533080/81/82 (5, 10, 15 m), pistolety do pompowania A533050, pistolet do malowania A533060/70 oraz zestaw akcesoriów A533010/20.

Jak używać zaworu bezpieczeństwa?

Zawór bezpieczeństwa (litera D na schemacie) służy do ręcznego spuszczania powietrza ze zbiornika. Pociągnij za pierścień, aby uwolnić powietrze. Aktywuje się również automatycznie, jeśli ciśnienie przekroczy 8 barów w przypadku awarii presostatu.

INSTRUKCJA OBSŁUGI A077030 Pansam

PL KOMPRESOR OLEJOWY

Instrukcja obsługi z kartą gwarancyjną

CZ OLEJOVÝ KOMPRESOR

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania

CZ

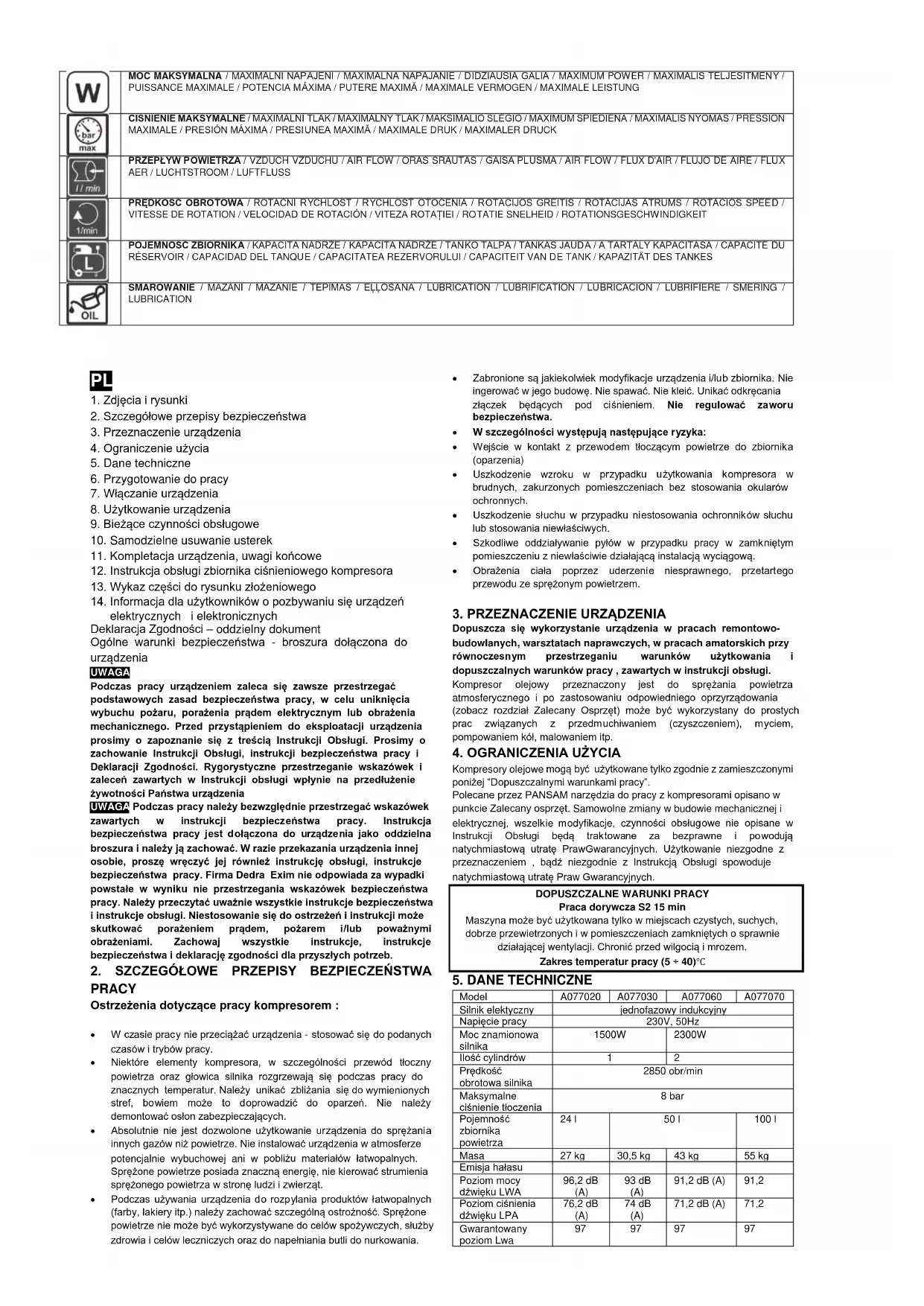

1. Zdjęcia i rysunki
2. Szczegółowe przepisy bezpieczeństwa
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obsługowe
10. Samodzielne usuwanie usterek
11. Kompletacja urządzenia, uwagi końcowe
12. Instrukcja obsługi zbiornika ciśnieniowego kompresora
13. Wykaz części do rysunku złożeniowego
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

Deklaracja Zgodności – oddzielny dokument

Ogólne warunki bezpieczeństwa - broszura dołączona do urządzenia

UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego. Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsług i. Prosimy o zachowanie Instrukcji Obsług i, instrukcji bezpieczeństwa pracy i Deklaracji Zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia

UWAGA Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy. Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razle przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nie przestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

2. SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA PRACY

Ostrzeżenia dotyczące pracy kompresorem :

• W czasie pracy nie przeciązać urządzenia - stosować się do podanych czasów i trybów pracy.
• Niektóre elementy kompresora, w szczególności przewód tłoczny powietrza oraz głowica silnika rozgrzewają się podczas pracy do znacznych temperatur. Należy unikać zbliżania się do wymienionych stref, bowiem może to doprowadzić do oparzeń. Nie należy demontować osłon zabezpieczających.
• Absolutnie nie jest dozwolone użytkowanie urządzenia do sprężania innych gazów niż powietrze. Nie instalować urządzenia w atmosferze potencjalnie wybuchowej ani w pobliżu materiałów łatwopalnych. Sprężone powietrze posiada znaczną energię, nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.

• Podczas używania urządzenia do rozpyłania produktów łatwopalnych (farby, łakiery itp.) należy zachować szczególną ostrożność. Sprężone powietrze nie może być wykorzystywane do celów spożywczych, służby zdrowia i celów leczniczych oraz do napełniania butli do nurkowania.

• Zabronione są jakiekolwiek modyfikacje urządzenia i/łub zbiornika. Nie ingerować w jego budowę. Nie spawać. Nie kleić. Unikać odkręcania złączek będących pod ciśnieniem. Nie regulować zaworu bezpieczeństwa.
  • W szczególności występują następujące ryzyka:

• Wejście w kontakt z przewodem tłoczącym powietrze do zbiornika (oparzenia)
• Uszkodzenie wzroku w przypadku użytkowania kompresora w brudnych, zakurzonych pomieszczeniach bez stosowania okularów ochronnych.
• Uszkodzenie słuchu w przypadku niestosowania ochronników słuchu lub stosowania niewłaściwych.
• Szkodliwe oddziaływanie pyłów w przypadku pracy w zamkniętym pomieszczeniu z niewłaściwie działającą instalacją wyciągową.
• Obrażenia ciała poprzez uderzenie niesprawnego, przetartego przewodu ze sprężonym powietrzem.

3. PRZEZNACZENIE URZĄDZENIA

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

Kompresor olejowy przeznaczony jest do sprężania powietrza atmosferycznego i po zastosowaniu odpowiedniego oprzyrządowania (zobacz rozdział Zalecany Osprzęt) może być wykorzystany do prostych prac związanych z przedmuchiwaniem (czyszczeniem), myciem, pompowaniem kół, malowaniem itp.

4. OGRANICZENIA UŻYCIA

Kompresory olejowe mogą być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

Polecane przez PANSAM narzędzia do pracy z kompresorami opisano w punkcie Zalecany osprzęt. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę PrawGwarancyjnych. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Praca dorywcza S2 15 min

Maszyna może być użytkowana tylko w miejscach czystych, suchych, dobrze przewietrzonych i w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Chronić przed wilgocią i mrozem.

Zakres temperatur pracy (5 + 40)°C

1. DANE TECHNICZNE

Model	A077020	A077030	A077060	A077070
Silnik elektyczny	jednofazowy indukcyjny
Napięcie pracy	230V, 50Hz
Moc znamionowa silnika	1500W		2300W
Ilość cylindrów	1		2
Prędkość obrotowa silnika	2850 obr/min
Maksymalne ciśnienie tłoczenia	8 bar
Pojemność zbiornika powietrza	24 l	50 l		100 l
Masa	27 kg	30,5 kg	43 kg	55 kg
Emisja hałasu
Poziom mocy dźwięku LWA	96,2 dB (A)	93 dB (A)	91,2 dB (A)	91,2
Poziom ciśnienia dźwięku LPA	76,2 dB (A)	74 dB (A)	71,2 dB (A)	71,2
Gwarantowany poziom Lwa	97	97	97	97

Niepewność pomiaru Kpa/Kwa	3 dB (A)
Ochrona przed dostępem bezpośrednim	IP 20

Informacja na temat hałasu i drgań.

Emisja hałasu została określona zgodnie z EN 60745, wartości podano powyżej w tabeli.

! UWAGA

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków

ochrony słuchu!

Wartość łączona drgań a h oraz niepewność pomiaru określono zgodnie z normą EN 60745 i podano w tabelii

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono嫺zone ale nie jest używane do pracy.

6.PRZYGOTOWANIE DO PRACY

Kompresor olejowy po wyjęciu z opakowania wymaga nieznacznych prac przygotowawczych.

Montaż kół jezdnych i stopy gumowej: (rys. 1)

Należy zamontować koła jezdne będące integralną częścią wyposażenia maszyny. Śruby (osie) kół po połączeniu z przygotowanymi fabrycznie wspornikami na zbiorniku należy dokręcić solidnie nakrętkami. W opakowaniu znajduje stopa gumow, którą należy osadzić w otworze wspornika od spodu zbiornika.

Montaż filtra powietrza: (rys. 2 i 2a )

Patrząc na kompresor od strony rękojeści, po lewej stronie obudowy zespołu napędowego u góry znajduje się otwór przeznaczony do zamontowania filtra powietrza. Przed pierwszym uruchomieniem kompresora, należy wkręcić w ten otwór filtr(y) powietrza.

Montaż korka wlewu oleju: (rys. 3 i 3a)

Patrząc na kompresor od tyłu, na korpusie zespołu napędowego nad wskaźnikiem poziomu oleju znajduje się zaślepka (Założona na czas transportu). Przed pierwszym uruchomieniem kompresora należy ją usunąć i w jej miejscu zamontować korek wlewu oleju, który także jest częścią wyposażenia kompresora. Korek wciskamy w otwór.

UWAGA SPRAWDZIĆ POZIOM OLEJU WE WZIERNIKU (rys. 4).

Poziom oleju winien być wyższy niż centralny czerwony punkt wziernika.

Dotyczy A077020 i A077030

Przed podłączeniem maszyny upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości. Instalacja zasilająca maszynę powinna być wykonana przewodem miedzianym o minimalnym przekroju co najmniej 1,5 milimetra kwdr, powinna być poprowadzona od bezpiecznika o wartości 16A i winna spełniać przepisy bezpieczeństwa użytkowania. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od 1,5 mm kwdr. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

Dotyczy A077060/A077070

Przed podłączeniem maszyny sprawdzić, czy zabezpieczenie przeciążeniowe jest wciśnięte. Przed podłączeniem maszyny upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości. Instalacja zasilająca maszynę powinna być wykonana przewodem miedzianym o minimalnym przekroju co najmniej 2,5 milimetra kwdr, powinna być poprowadzona od bezpiecznika o wartości 16A o charakterystyce zwłocznej i winna spełniać przepisy bezpieczeństwa użytkowania. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od 2,5 mm kwdr. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

7. WŁĄCZANIE URZĄDZENIA

Na korpusie zespołu włącznika i łącznika ciśnieniowego, nad trójnikiem z dwoma manometrami znajduje się przycisk wyłącznika kompresora (czerwony grzybek - zobacz rysunek nr 5). Uniesienie go do góry spowoduje podanie napięcia i uruchomienie zespołu napędowego kompresora. Zespół napędowy zaczyna tłoczyć powietrze do zbiornika poprzez przewód napełniający oraz zawór zwrotny. Łącznik ciśnieniowy jest ustawiony i wyregulowany fabrycznie na wartość ciśnienia 8 barów. W chwili gdy ta wartość ciśnienia zostanie przez kompresor wytworzona (ciśnienie maksymalne), łącznik ciśnieniowy przerywa podawanie napięcia i zespół napędowy kompresora przestaje ł Tennisć powietrze do zbiornika. Po osiągnięciu ciśnienia 8 barów i momencie odłączenia napięcia, poprzez przewód podłączony do stycznika zostaje opróżniona z resztek powietrza głowica i przewód napełniający.

Podczas pobierania powietrza (praca z osprzętem) i tym samym opróżniania zbiornika do ustawionego fabrycznie minimum (ok. 5,5 bara), łącznik ciśnieniowy ponownie załącza napięcie i zespół kompresora zaczyna tłoczyć powietrze do zbiornika. Cykl sprężania rozpoczyna się od nowa. Opisana powyżej zasada działania odnosi się do sytuacji gdy przycisk włączający jest cały czas uniesiony czyli w pozycji ZAŁĄCZONY (lub oznaczony I lub ON). Obsługujący może oczywiście przerwać cykl sprężania w każdej chwili, niezależnie od ciśnienia w zbiorniku (także gdy nie osiąga ono swojego ustawionego maksimum czyli 8 barów). By przerwać pracę wystarczy przycisk włącznika wisnąć w dół na pozycję WYŁĄCZONY (lub oznaczoną O lub OFF) - zobacz rysunek numer 5).

Dla bezpieczeństwa obsługującego, gdyby łącznik ciśnieniowy nie zadziałał, kompresor wyposażono w zawór bezpieczeństwa (zaworek z kółeczkiem, po prawej stronie trójnika z manometrami - zobacz rysunek numer 6 pozycja D).

UWAGA NIGDY NIE NALEŻY REGULOWAĆ ŁĄCZNIKA CIŚNIENIOWEGO I ZMIENIAĆ JEGO FABRYCZNYCH USTAWIĘN!

8. UŻYTKOWANIE URZĄDZENIA

Przed przystapieniem do pracy należy sprawdzić poziom oleju w zespole napędowym kompresora. Do tego służy wziernik umieszczony na korpusie zespołu napędowego. Poziom oleju winien być wyższy niż centralny czerwony punkt wziernika (rys. 4).

Zbyt niski poziom oleju zwiększa tarcie w zespole napędowym kompresora i może doprowadzić do jego uszkodzenia. Zbyt wysoki poziom oleju może doprowadzić do przedostawania się oleju w układ sprężanego powietrza i do zbiornika. Ustawić stabilnie kompresor w miejscu przeznaczonym do pracy (zobacz Dopuszczalne Warunki Pracy oraz Bezpieczeństwo Użytkowania) i ewentualnie rozwinąć przedłużacz tak by nie przeszkadzał i nie stwarzał zagrożenia potknięciem. Kompresor zaopatrzony jest w dwa manometry (rys. 6) oraz dwa krócće przyłączeniowe osprzętu. Manometr oznaczony literką B jest manometrem wskazującym aktualne ciśnienie w zbiorniku. Podłączenie osprzętu pod króciec przyłączeniowy pod tym manometrem zawsze będzie oznaczało pracę z pełnym wydatkiem przepływu powietrza jaki zapewnia maksymalne ciśnienie w zbiorniku.

Manometr oznaczony literką A jest manometrem wskazującym ciśnienie zadawane (regulowane) przez operatora. Zakres regulacji ciśnienia zawiera się w granicach 0 - 8 barów. Do regulacji tego ciśnienia służy pokrętło oznaczone literką C. Pokręcanie pokrętłem C w kierunku przeciwnym do ruchu wskazówek zegara powoduje zmniejszanie ciśnienia na wyjściu (króciec przyłączeniowy pod manometrem A), natomiast pokręcanie pokrętłem w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost zadawanego ciśnienia. Przykładowo: ustawiamy pokrętłem C kręcząc nim w lewo ciśnienie 2 barów odczytując je z manometru A. Na wyjściu czyli króćcu przyłączeniowym pod manometrem A zawsze będzie wypływało powietrze o ciśnieniu 2 barów. Należy pamiętać, że praca z pełnym przepływem powietrza jest krótkotrwałą. Im mniejsze ciśnienie na wyjściu (czyli pobierane) tym dłuższy efektywny czas pracy. Kompresor musi nadażać napelniać zbiornik by utrzymać dłużej zadane ciśnienie powietrza na wyjściu. Może zaistnieć przypadek, że zadane ciśnienie na wyjściu jest zbyt duże by zapewnić dłuższą pracę kompresora z tak ustawionym ciśnieniem. Należy przerwać pracę by zbiornik się napełnił. Zablokowanie zadanego pokrętłem C ciśnienia następuje poprzez przekręcenie czerwonej nakrętki znajdującej się w osi pokrętła i zablokowaniu jej na pokrętle C. Obok manometru B znajduje się zaworek bezpieczeństwa oznaczony literką D. Służy on z jednej strony jako zabezpieczenie przed ewentualną awarią łącznika ciśnieniowego i w momencie przekroczenia w zbiorniku ciśnienia 8 barów, zawór D przepuści powietrze, tym samym zmniejszając ciśnienie w zbiorniku. Zaworkiem tym można także szybko opróżnić zbiornik z powietrza, oczywiście przy wyłączonym kompresorze. Wystarczy uchwycić kółeczko na zaworku D i odciągnąć je zgodnie ze strzałką na rys. 6. Powietrze zawarte w zbiorniku zostanie usunięte. Po opróżnieniu zbiornika należy puścić kółeczko i pozwolić, by sprężynka zaworu zamknęła ponownie układ.

Oba króćce przyłączeniowe przystosowane są do szybkiego mocowania osprzętu, bez gwintu. Końcówkę przewodu osprzętu należy wcisnąć w króciec przyłączeniowy, aż zadziała zatrzask. Każdy osprzęt podłączamy przy opróżnionym z powietrza zbiorniku.

Za pomocą kompresora oraz odpowiedniego osprzętu można wykonywać między innymi takie operacje jak:

* Czyszczenie sprężonym powietrzem - pistolet do przedmuchiwania z różnymi dyszami

* Mycie woda, ropą itp. - pistolet do mycia

* Malowanie - pistolet natryskowy

* Pompowanie kół samochodowych - pistolet do pompowania

Do podłączania osprzętu służą winylowe przewody sprężyste o różnych długościach. Zalecany osprzęt wymieniono w dalszej części instrukcji obsługi.

9. BIEŻĄCE CZYNNOŚCI OBSŁUGOWE

UWAGA Bleżące czynności obsługowe należy zawsze wykonywać przy odlączonej wtyczce, opróżnionym z powietrza zbiorniku oraz po ostygnięciu zespołu napędowego.

Regularnie przed każdym rozpoczęciem pracy należy kontrolować poziom oleju. Po pierwszych 100 godzinach pracy należy wymienić olej na nowy co obrazuje rys nr 7. W celu wymiany oleju należy wyjąć korek wlewu oleju (krok 1) i za pomocą klucza 24 dla A077060/A077070 lub za pomocą klucza 10 dla A077020/30 odkręcić i wyjąć wziernik poziomu oleju (krok 2). Przechylić kompresor by olej swobodnie wypłynął z układu (krok 3). Oczysścić z resztek oleju miejsce wkręcenia śruby i zamontować ją ponownie dokręcając z wyczuciem kluczem (krok 4).

Włać nowy olej w miejscu mocowania korka wlewu (krok 5). Do kompresora PANSAM polecamy do kompresorów olej typu – A531001 firmy PANSAM lub inny takiej samej jakości. Zamontować korek wlewu oleju. Wymiany oleju kompresorowego na nowy (poza pierwszymi 100 godzinami pracy) należy dokonywać co 500 godzin pracy. Sposób postępowania jak wyżej. W układ mieści się około 250 ml oleju.

W przypadku gdy kompresor nie przepracował 500 godzin, a poziom oleju sprawdzany regularnie we wzierniku wykazuje stan zbyt niski, należy dolać oleju bez jego całkowitej wymiany. Prawidłowy poziom oleju obrazuje rysunek nr 4. Co 120 godzin pracy sprawdzić działanie zaworu bezpieczeństwa (rys nr 6 poz D oraz opis na stronie 6) spuszczając za jego pomocą powietrze ze zbiornika. Regularnie kontrolować stan zabrudzenia filtrów powietrza (rys nr 2). Użytkowanie kompresora w pomieszczeniach zakurzonych i brudnych zanieczyszcza filtr powietrza i prowadzi wprost do nadmiernego zużycia kompresora. Filtr należy czyścić każdorazowo, po 300 godzinach. Zdemontować filtr powietrza (wykręcić go). Część z gwintem odpiąć ze spinek i wyjąć wkład filtra (gąbka). Czyszcenie wkładu filtra najleplej prowadzić sprężonym powietrzem lub opłukać go w wodzie, odsaczyć i osuszyć, pamiętając jednak by nie montować mokrego. Suchy włożyć w obudowę filtra i zamknąć zapinkami. Zamontować ponownie na kompresorze. Filtry wymieniać na nowe w zależności od intensywności eksploatacji kompresora, a zawsze dokonywać tego przy każdej wymianie oleju. Codziennie oczyszcać zbiornik z wody pochodzącej z kondensacji. Do oczyszczania zbiornika z resztek wody służy zawór spustowy pokazany na rysunku nr 8. Po opróżnieniu zbiornika z powietrza i pozostawieniu w nim ciśnienia około 0,5 bara należy odkręcić łeb z moletką śruby zaworu z rysunku nr 8. Pokręcając w kierunku przeciwnym do ruchu wskazówek zegara powoli otwierać zawór w celu spuszczenia powietrza i resztek wody. Po oczyszczeniu z wody należy ponownie zakręcić zawór spustowy. Nigdy nie odkręcać kluczem sześciokątnej śruby zaworu znajdującą się nad moletką. Utrzymywać kompresor w czystości, nie dopuszczać do nadmiernego zabrudzenia.

Przeglądy i prace konserwacyjne należy planować i przeprowadzać zgodnie z wymogami ustawowymi, odpowiednio do lokalizacji i sposobu eksploatacji urządzenia. Organy nadzoru mogą żądać okazania odpowiedniej dokumentacji.

Zalecany osprzet:

PANSAM poleca do stosowania i pracy z kompresorami następujące narzędzia:

A533082 - przewód elastyczny spiralny z szybkozłączką - długość 15 m.

A533081 - przewód elastyczny spiralny z szybkozłączką - długość 10 m.

A533080 - przewód elastyczny spiralny z szybkozłączką - długość 5 m..

A 533070 - pistolet lakierniczy dolny

A533060 - pistolet lakierniczy górny

A533050 - pistolet do pompowania z manometrem

A533040 - pistolet do ropowania (mycia)

A533031 - pistolet do przedmuchiwania długi

A533030 - pistolet do przedmuchiwania krótki

A533020 - komplet akcesoriów 6-cio elementowy

A533010 - komplet akcesoriów 5-cio elementowy

Podczas pracy należy pamiętać, że ilość zużywanego powietrza jest zależna od rodzaju zastosowanego osprzętu. Nadmierne zużycie powietrza, ponad możliwość napełnienia zbłomika przez zespół napędowy będzie powodowało spadek ciśnienia w układzie, a jego wartość będzie pokazana na manometrze.

1. SAMODZIELNE USUWANIE USTEREK

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Zespół napędowy nie działa	Kabel zasilający jest żle podłączony lub uszkodzonyW gniazdku nie ma napięcia sieciowegoUszkodzony wyłącznik	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilającySprawdzić napięcie w gniazdku, oraz sprawdzić czy nie zadziałał bezpiecznik Wymienić wyłącznik na nowy
Zespół napędowy pracuje	Zbyt niski poziom oleju	Uzupełnić olej kompresorowy

nierównomiernie, przegrzewa się	Zatarty tłok w tulei cylindrynowej	Przekazać do naprawy
Kompresor głośny, wpada w drgania	Części przyłączeniowe poluzowaneZbyt niski poziom oleju	Sprawdzić osłony – dokręcić, sprawdzić czy kompresor stoi stabilnie – poprawić Uzupełnić olej kompresorowy
Ciśnienie w układzie nie wzrasta, utrudniony przepływ powietrza	Brudny filtr powietrza Nieszczelność w podłączeniu Zespół napędowy wolno pracuje Uszkodzony tłok, zużyte pierścienie Pęknięta uszczelka	Oczyścić filtr powietrza Sprawdzić podłączenie osprzętu Uzupełnić olej, sprawdzić napięcie Przekazać do naprawyWymienić
Zbył duże zużycie oleju, zmiany poziomu oleju	Zużycie pierścieni tłokowych Kondensacja w misce olejowej Uszkodzona uszczelka	WymienićOczyścić, wymienić olejWymienić
Brak regulacji ciśnienia na wyjściu	Uszkodzona membra łącznika Uszkodzony zawór	Przekazać do naprawyWymienić

11. KOMPLETACJA URZĄDZENIA, UWAGI KOŃCOWE Kompletacja :

Wraz z kompresorem opakowanie zawiera: A077020:

1. Koła jezdne - szt. 2; 2. Sworzeń gwintowany mocowania kół - szt 2; 3. Nakrętka mocująca kół - szt. 2; 4. Komplet podkładek; 5. Stopa gumowa - szt. 1; 6. Korek wlewu oleju - szt. 1; 7. Filtr powietrza - szt. 1

A077030/A077060:

1. Koła jezdne - szt. 2; 2. Sworzeń gwintowany mocowania kół - szt 2; 3. Nakrętka mocująca kół - szt. 2; 4. Komplet podkładek; 5. Stopa gumowa - szt. 2; 6. Nakrętka mocująca stop - szt. 2; 7. Korek wlewu oleju - szt. 1; 8. Filtr powietrza - szt. 2

Uwagi końcowe

Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej. Prosimy opisać uszkodzoną część, podając orientacyjny termin zakupu urządzenia. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

12. INSTRUKCJA OBSŁUGI ZBIORNIKA CIŚNIENIOWEGO KOMPRESORA

Dane techniczne

A0777020:
Typ zbiornika	24FL
Najwyższe ciśnienie robocze, PS	8 bar
Najwyższa temperatura robocza, Tmax	90°C
Najniższa temperatura robocza, Tmin	-10°C
Pojemność, V	24 L
Numer fabryczny, L/N	znajduje się na tabliczce znamionowej zbiornika
Rok produkcji	znajduje się na tabliczce znamionowej zbiornika
A0777030:
Typ zbiornika	50FL
Najwyższe ciśnienie robocze, PS	8 bar
Najwyższa temperatura robocza, Tmax	90°C
Najniższa temperatura robocza, Tmin	-10°C
Pojemność, V	50 L
Numer fabryczny, L/N	znajduje się na tabliczce znamionowej zbiornika
Rok produkcji	znajduje się na tabliczce znamionowej zbiornika
A0777060:
Typ zbiornika	50VFL
Najwyższe ciśnienie robocze, PS	8 bar
Najwyższa temperatura robocza, Tmax	90°C
Najniższa temperatura robocza, Tmin	-10°C
Pojemność, V	50 L
Numer fabryczny, L/N	znajduje się na tabliczce znamionowej z biornika
Rok produkcji	znajduje się na tabliczce znamionowej zbiornika
A0777070:
Typ zbiornika	100VFL
Najwyższe ciśnienie robocze, PS	8 bar
Najwyższa temperatura robocza, Tmax	90°C

Najniższa temperatura robocza, Tmin -10°C

Pojemność, V 100 L

Numer fabryczny, L/N znajduje się na tabliczce znamionowej zbiornika

Rok produkcji znajduje się na tabliczce znamionowej zbiornika

Zastosowanie

Zbiornik C-50/8A przeznaczony jest do użytku wyłącznie z kompresorem A077020. Zbiornik 50FL przeznaczony jest do użytku wyłącznie z kompresorem A077030. Zbiornik 50VFL przeznaczony jest do użytku tylko i wyłącznie jako element z kompresorem A077060. Zbiornik 100VLF przeznaczony jest do użytku tylko i wyłącznie z kompresorem A077070. Jednocześnie zabrania się użytkowania zbiornika w celach nie przewidzianych w niniejszej instrukcji obsługi, a w szczególności jego demontażu i jakiegokolwiek oddzielnego zastosowania.

Konserwacja

Codziennie oczyszcać zbiornik z wody pochodzącej z kondensacji. Do oczyszczania zbiornika z resztek wody służy zawór spustowy pokazany na rysunku nr 8. Po opróżnieniu zbiornika z powietrza i pozostawieniu w nim ciśnienia około 0,5 bara należy odkręcić łeb z moletką śruby zaworu z rysunku nr 8. Pokręcając w kierunku przeciwnym do ruchu wskazówek zegara powoli otwierać zawór w celu spuszczenia powietrza i resztek wody. Po oczyszczeniu z wody należy ponownie zakręcić zawór spustowy. Nigdy nie odkręcać kluczem sześciokątnej śruby zaworu znajdującą się nad moletką.

Instalacja

Zbiornik jest integralną częścią kompresora. Nie wymaga żadnych czynności instalacyjnych.

Tabliczka znamionowa

Tabliczka znamionowa zbiornika umieszczona jest na pokrywie poniżej głównego krócca przyłączeniowego.

13. WYKAZ CZĘŚCI DO RYSUNKU ZŁOŻENIOWEGO

A077020 / 30

Numer	Nazwa części PL
1	Pokrywa filtra
2	Wkład filtra
3	Kolanko
4	Obudowa filtra
5	Przewód tłoczący
6	Śruba M4x10
7	Wiatrak
8	Pierścień zabezpieczający
9	Szpilka M5
10	Podkładka sprężysta
11	Zespół łącznika ciśnieniowego
12	Trójnik
13	Przewód powrotny
14	Śruba M5x14
15	Osłona plastikowa silnika
16	Stopa gumowa
17	Nakrętka M8
18	Uszczelka zaworu spustowego
19	Śruba zaworu spustowego
20	Storzeń gwintowany
21	Koło jezdne
22	Podkładka sprężysta
23	Podkładka płaska
24	Nakrętka M10
25	Zbiornik
26	Śruba M6x10
27	Uszczelka wziernika
28	Wziernik poziomu oleju
29	Korbowód
30	Zabezpieczenie sprężyste swożnia
31	Tłok
32	Tuleja cylindra
33	Kolek metalowy
34	Blaszka zaworu ssącego
35	Podkładka zaworu
36	Płytka zaworu
37	Blaszka zaworu tłocznego
38	Kształtka
39	Podkładka sprężysta
40	Śruba M4x8
41	Uszczelka papierowa
42	Pokrywa głowicy
43	Śruba M8
44	Sworzeń tłoka
45	Uszczelka papierowa
46	Makrętka M8
47	Śruba M6x16
48	Korek oleju z O - ring
49	Uszczelka olejowa
50	Śruba M8x22
51	Podkładka sprężysta
52	Kondensator 35 mF
53	Wirnik
54	Łożysko

55	Stojan
56	Podkładka sprężysta specjalna
57	Pokrywa silnika
58	Podkładka specjalna
59	Trójnik z regulatorem
60	Pokrywa korpusu sprężarki
61	Wał korbowy
62	Kadłub sprężarki
63	Sruba M8x25
64	Pierścień uszczelniający
65	Łożysko
66	Zespół napędowy kpl
67	Włącznik
70	Korpus łącznika ciśnieniowego
71	Filtr powietrza kpl
90	Szybkozłączka
91	Manometr
92	Zawór bezpieczeństwa

A077060/A077070

Numer	Nazwa części PL
1	Śruba M6x55
2	Pokrywa głowicy
3	Uszczelka papierowa
4	Płytką zaworu
5	Podkładka zaworu
6	Błaszka zaworu ssącego
7	Pin
8	Tuleja cylindra
9	Uszczelka papierowa cylindra
10	Pierścień tłoka
11	Olejowy pierścienie tłoka
12	Tłok
13	Sworzeń tłoka
14	Zabezpieczenie sprężyste sworznia
15	Korbowód
16	Uszczelka pokrywy olejowej
17	Pokrywa korpusu sprężarki
18	Śruba M5x16
19	Uszczelka wziernika
20	Wziernik poziomu oleju
21	Śruba M6x10
22	O-ring
23	Śruba
24	Wał korbowy
25	Kadłub sprężarki
26	Śruba M6x40
27	Pierścień uszczelniający
28	Łożysko
29	Kondensator CBB60 65μF
30	Nakrętka M8
31	Kondensator CD60 200μF
32	Maskownica
33	Śruba m8x25
34	Kolanko
35	Rurka łącząca
36	Kolanko
37	Filtr powietrza
38	Stojan
39	Wirnik
40	Łożysko
41	Podkładka sprężysta
42	Wyłącznik odśrodkowy kondensatora cz1
43	Wyłącznik odśrodkowy kondensatora cz2
44	Dekiel silnika
45	Pokrywa silnika
46	Śruba M5x30
47	Wiatrak
48	Pierścień zabezpieczający
49	Obudowa zewnętrzna kompresora
50	Śruba
51	Rura łącząca sprężarkę z butłą
52	Nakrętka M8
53	Przewód powrotny
54	Śruba M8x25
55	Trójnik
56	Sworzeń gwintowany
57	Tuleja sworznia
58	Koło jezdne
59	Korek
60	Nakrętka M10
61	Podkładka sworznia
62	Korek spustowy
63	Śruba M8x25
64	Stopa bumowa
65	Nakrętka M8
66	Nakrętka łącznika ciśnieniowego
67	Łącznik ciśnieniowy
68	Zawór bezpieczeństwa
69	Szybkozłączka
70	Manometr
71	Włącznik
72	Przewód zasilający z wtyczką
73	Gumowa rękojeść
94	Zespół napedowy kpl
96	Korek wlewu oleju
97	Wytącznik przeciążeniowy

14. INFORMACJA DLA UŻYTKOWNIKÓW O POZBYWANIU SIĘ URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

( dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji,

powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

CZ

(tykajúce są domácností)

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;
2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

Nr katalogowy: A077020/077030/077060

Numer partii:

(zwany dalej Produktem)

Data zakupu Produktu: ....

Pieczęć sprzedawcy: ......

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i Karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

data i miejsce podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant - DEDRA EXIM sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, Kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej Karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu objęte gwarancją	Czas trwania ochrony gwarancyjnej
Kompresor olejowy A077020/30/60 (wraz z akcesoriami)	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej Karcie gwarancyjnej
Filtr powietrza Filtry powietrza	Elementy nieobjęte gwarancją.

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej Karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik

przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji” Produktu zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i Karcie gwarancyjnej.
2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

IV. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

1. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
2. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
3. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
4. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
5. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

1. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in.

z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

V. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłożenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
   Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).
   Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
4. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu. Uwaga!!! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
5. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
6. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
7. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
   Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

DEDRA EXIM Sp. z o.o. 05-800 Pruszków ul. 3 Maja 8
tel: (+48 / 22) 73-83-777; fax: (+48 / 22) 73-83-779 http://www.dedra.pl; e-mail: [e-mail]
ADNOTACJE O DOKONANYCH NAPRAWACH/ ZÁZNAMY O PROVEDENÝCH OPRAVÁCH/ ZÁZNAMY O VYKONANÝCH OPRAVÁCH/ PASTABOS APIE ATLIKTĄ REMONTA/ PIEZÍMES PAR VEIKTO REMONTU/ FELJEGYZÉSEK AZ ELVÉGZETT JAVÍTÁSOKRÓL/ ANNOTATIONS DES REPARTIONS REALISEES/ ANOTACIONES DE LAS REPARACIONES REALIZADAS/ MENȚIUNI CU PRIVIRE LA REPARAȚIILE EFECTUATE/ AANTE KENINGEN OVER UIGEVOERDE REPARATIES/ VERMERKE ÜBER AUSGEFÜHRTE REPARATUREN

Data zgłoszenia do naprawy/ Datum nahlášení k opravě/ Dátum odovzdania do opravy/ Alidavimo remontui data/ Produkta nodošanas remontă datums/ A javításra történő bejelentés dátuma/Date de la déclartion de réparation/Fecha de presentación a la reparación/ Data predării la reparație/ Datum voor het opgeven voor de reparatie/ Datum der Anmeldung zur Reparatur	Data wykonania naprawy/ Datum provedení opravy/ Dátum vykonania opravy/ Remonto data/ Remonta datums/ A javítás dátuma/ Date de la réalisation de réparation/ Fecha de realización de la reparación/ Data efectuării reparației/ Uitvoeringsdatum van de reparatie/ Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych/ Rozsah opravy, popis úkonú/ Rozsah opravy, opis vykonaných opravných činnosti/ Remonto apimtis, remonto darbų aprašymas/ Remonta apjoms, remontdarbu apraksts/ A javítás tartalma, a javítási műveletek leírása/ Etendue de réparation (définition des causes)/ Alcance de la reparación, descripción de las actividades de reparación / Domeniul de reparație, descrierea operațiilor de reparație/ De reikwijdte van reparatie, een beschrijving van toegepaste reparatie-activiteiten/ Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę/ Podpis opraváře/ Podpis osoby vykonávajúcej opravu/ Remonta atliekančio asmens parašas/ Remonta veicēja paraksts/ A javítást végző aláírása/ Signature de la personne faisant la réparation/ Firma de la persona que realizó la reparación/ Semnătura persoanei care a efectuat reparația/ Handtekening van de uitvoerende persoon/ Unterschrift der die Reparatur ausführenden Person
