A077030 - Kompressor Pansam - Kostenlose Bedienungsanleitung

Technische Merkmale	Pansam A077030 Kompressor, Leistung 2 PS, Luftdurchsatz 200 L/min, maximaler Druck 8 bar.
Anwendung	Ideal für Heimwerkerarbeiten, Reifenaufpumpen, Reinigung mit Druckluft und andere Anwendungen, die Druckluft erfordern.
Wartung und Reparatur	Regelmäßig den Ölstand prüfen, den Luftfilter reinigen und eine jährliche Wartung durchführen, um einen optimalen Betrieb zu gewährleisten.
Sicherheit	Beim Gebrauch Schutzbrille tragen, den empfohlenen Maximaldruck nicht überschreiten und heiße Teile nicht berühren.
Allgemeine Informationen	Gewicht 25 kg, kompakte Abmessungen für einfache Lagerung, 2 Jahre Garantie.

Häufig gestellte Fragen - A077030 Pansam

Wie starte ich den Kompressor Pansam A077030?

Stellen Sie sicher, dass der Kompressor angeschlossen ist und der Schalter auf \"ON\" steht. Stellen Sie den gewünschten Druck ein und der Kompressor startet automatisch.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie, ob der Kompressor korrekt an eine funktionierende Steckdose angeschlossen ist. Stellen Sie außerdem sicher, dass der Tank nicht voll ist und der Leistungsschalter nicht ausgelöst hat.

Wie stelle ich den Ausgangsdruck des Kompressors ein?

Verwenden Sie das Manometer am Bedienfeld, um den Druck einzustellen. Drehen Sie den Einstellknopf, bis der gewünschte Druck erreicht ist.

Der Kompressor macht ungewöhnliche Geräusche, was soll ich tun?

Überprüfen Sie, ob Fremdkörper die Lüfter oder Luftkanäle blockieren. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst zur Überprüfung.

Wie pflege ich meinen Kompressor Pansam A077030?

Reinigen Sie regelmäßig die Filter, überprüfen Sie den Ölstand und stellen Sie sicher, dass der Tank entleert ist, um Korrosion zu vermeiden.

Kann ich den Kompressor für Druckluftwerkzeuge verwenden?

Ja, der Kompressor Pansam A077030 ist für den Betrieb von Druckluftwerkzeugen ausgelegt. Stellen Sie nur sicher, dass der Druck zum verwendeten Werkzeug passt.

Wie lange dauert das Befüllen des Tanks?

Die Befüllzeit hängt vom eingestellten Druck ab, beträgt aber in der Regel etwa 5 bis 10 Minuten, um den Maximaldruck zu erreichen.

Was tun, wenn das Manometer nicht funktioniert?

Überprüfen Sie die Anschlüsse des Manometers und stellen Sie sicher, dass es nicht beschädigt ist. Ersetzen Sie es bei Bedarf oder wenden Sie sich an den Kundendienst.

Wird der Kompressor während des Betriebs heiß?

Eine leichte Erwärmung ist normal. Wenn der Kompressor zu heiß zum Anfassen wird, schalten Sie ihn aus und lassen Sie ihn abkühlen, bevor Sie ihn erneut verwenden.

Wo finde ich Ersatzteile für den Pansam A077030?

Ersatzteile können über die offizielle Pansam-Website oder bei autorisierten Händlern bestellt werden.

BEDIENUNGSANLEITUNG A077030 Pansam

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von DEDRA-EXIM vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren.

AUTOMATISCH BEGINNEN / ACHTUNG - AUTOMATISCHER START

AER / LUCHTSTROOM / LUFTFLUSS

5. Technische gegevens

5. TECHNISCHE GEGEVENS

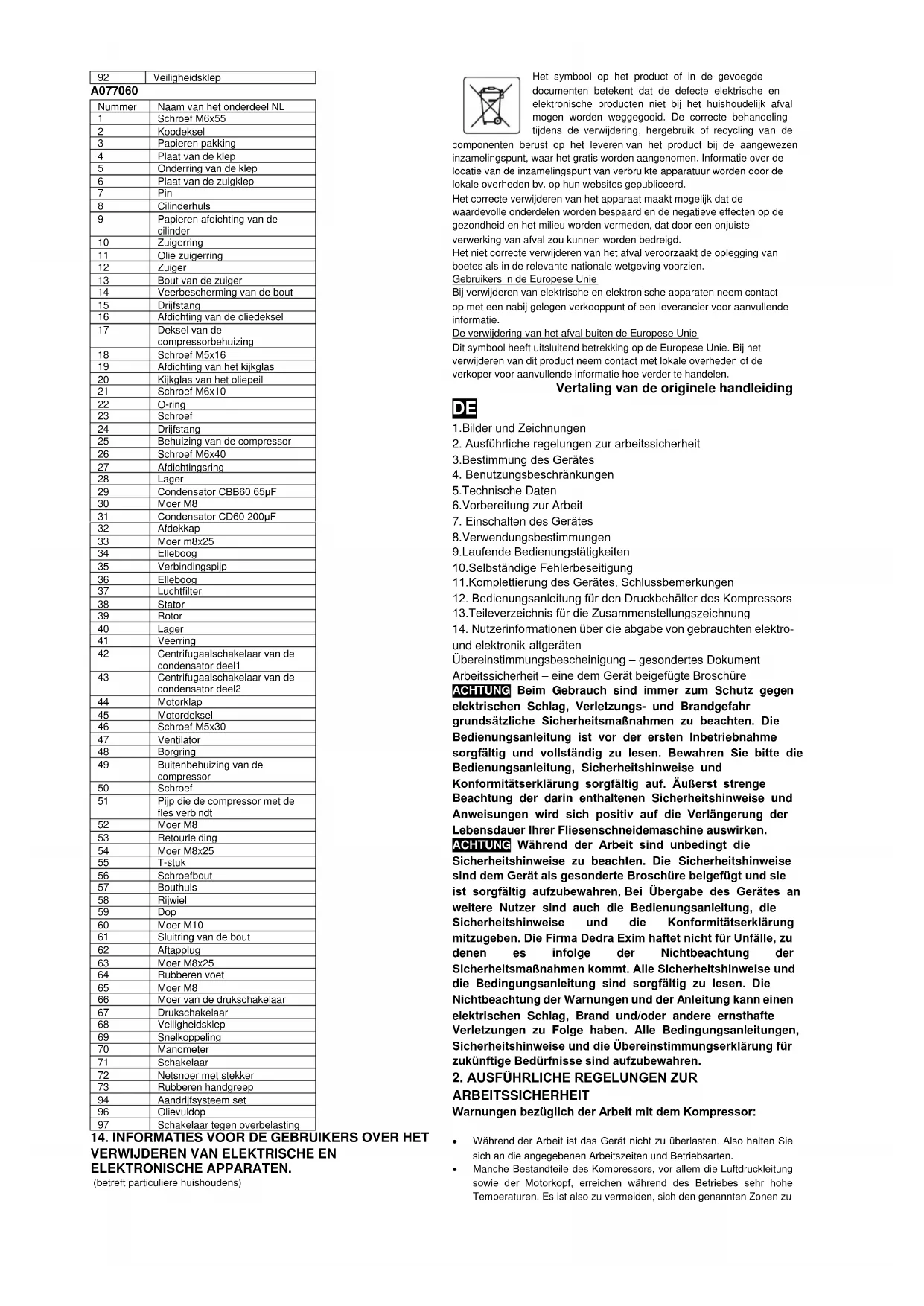

2. Ausführliche regelungen zur arbeitssicherheit

3.Bestimmung des Gerätes

4. Benutzungsbeschränkungen

5.Technische Daten 6.Vorbereitung zur Arbeit

7. Einschalten des Gerätes

8.Verwendungsbestimmungen 9.Laufende Bedienungstätigkeiten 10.Selbständige Fehlerbeseitigung 11.Komplettierung des Gerätes, Schlussbemerkungen

12. Bedienungsanleitung für den Druckbehälter des Kompressors

13.Teileverzeichnis für die Zusammenstellungszeichnung

14. Nutzerinformationen über die abgabe von gebrauchten elektro-

und elektronik-altgeräten Übereinstimmungsbescheinigung – gesondertes Dokument Arbeitssicherheit – eine dem Gerät beigefügte Broschüre ACHTUNG Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten. Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken. ACHTUNG Während der Arbeit sind unbedingt die Sicherheitshinweise zu beachten. Die Sicherheitshinweise sind dem Gerät als gesonderte Broschüre beigefügt und sie ist sorgfältig aufzubewahren, Bei Übergabe des Gerätes an weitere Nutzer sind auch die Bedienungsanleitung, die Sicherheitshinweise und die Konformitätserklärung mitzugeben. Die Firma Dedra Exim haftet nicht für Unfälle, zu denen es infolge der Nichtbeachtung der Sicherheitsmaßnahmen kommt. Alle Sicherheitshinweise und die Bedingungsanleitung sind sorgfältig zu lesen. Die Nichtbeachtung der Warnungen und der Anleitung kann einen elektrischen Schlag, Brand und/oder andere ernsthafte Verletzungen zu Folge haben. Alle Bedingungsanleitungen, Sicherheitshinweise und die Übereinstimmungserklärung für zukünftige Bedürfnisse sind aufzubewahren.

2. AUSFÜHRLICHE REGELUNGEN ZUR

ARBEITSSICHERHEIT Warnungen bezüglich der Arbeit mit dem Kompressor: Während der Arbeit ist das Gerät nicht zu überlasten. Also halten Sie sich an die angegebenen Arbeitszeiten und Betriebsarten. Manche Bestandteile des Kompressors, vor allem die Luftdruckleitung sowie der Motorkopf, erreichen während des Betriebes sehr hohe Temperaturen. Es ist also zu vermeiden, sich den genannten Zonen zunäheren, denn dadurch kann es zu Verbrennungen kommen. Die Sicherheitsabdeckungen sind nicht abzubauen. Das Gerät darf nie für die Kompression von anderen Gasen als die Luft benutzt werden. Das Gerät ist weder in potentiell explosionsfähiger Atmosphäre noch in der Nähe von leichtbrennbaren Stoffen zu installieren. Druckluft hat beträchtliche Energie, den Druckluftstrahl nie in Richtung von Menschen und Tieren richten. Bei Benutzung des Gerätes zum Versprühen von leichtbrennbaren Produkten (Farben, Lacken u.ä.) ist besondere Vorsicht geboten. Die Druckluft darf nicht für Lebensmittelzwecke, im Gesundheitswesen und für Heilzwecke sowie zum Auffüllen von Taucherflaschen benutzt werden. Jegliche Modifikationen des Gerätes und/oder des Behälters sind untersagt. Greifen Sie nie in die Konstruktion des Gerätes ein, schweißen Sie oder verleimen Sie es auch nie. Vermeiden Sie das Abschrauben von Verbindern, die unter Druck stehen. Regulieren Sie das Sicherheitsventil nicht Insbesondere gibt es folgende Risikoarten: Berührung mit der Leitung, über die die Luft in den Behälter gedrückt wird – (Verbrennungen) Beschädigung des Sehvermögens bei Benutzung des Kompressors in schmutzigen, verstaubten Räumlichkeiten ohne Schutzbrille. Beschädigung des Gehörs, wenn man keine Gehörschützer oder wenn man keine richtigen Gehörschützer benutzt. Gesundheitsschädliche Auswirkung von Stäuben, wenn das Gerät im geschlossenen Raum mit einer nicht richtig funktionierenden Lüftungsanlage arbeitet. Körperverletzungen infolge des Stoßes durch ein nicht funktionstüchtiges, durchgescheuertes Druckluftrohr,

3.BESTIMMUNG DES GERÄTES

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen. Der Ölkompressor dient zur Außenluftverdichtung und kann nach der Anwendung von entsprechendem Zubehör (s. Abschnitt Empfohlenes Zubehör) für einfachen, mit dem Durchpusten (Reinigen), Waschen, Streichen verbundenen Arbeiten u. ä. verwendet werden.

4. BENUTZUNGSBESCHRÄNKUNGEN

Die Ölkompressor können nur in Übereinstimmung mit den nachstehend angegebenen “Zulässigen Arbeitsbedingungen” verwendet werden. Die von PANSAM für die Arbeit mit den Kompressoren empfohlenen Werkzeuge wurden im Punkt Empfohlenes Zubehör beschrieben. Der Kompressor ist für Hobbybastler und Hausgebrauch bestimmt. Alle Änderungen an der Maschine (Mechanik- oder Elektrostruktur) sowohl etwaige Modifikationen und alle in der Bedienungsanleitung nicht aufgeführten Bedientätigkeiten gelten als rechtswidrig und haben den sofortigen Verlust der Garantieansprüche zur Folge. Nichtbestimmungsgemäße Verwendung oder unsachgemäßer Einsatz der Maschine haben ebenfalls den sofortigen Verlust der Garantieansprüche zur Folge.

ZULÄSSIGE BETRIEBSPARAMETER

S2 Kurzbetrieb Betriebsdauer 15 Min Die Maschine kann nur an sauberen, trockenen, gut gelüfteten Standorten sowie in geschlossenen Räumlichkeiten mit funktionstüchtigem Lüftungssystem verwendet werden. Gegen Feuchtigkeit und Frost schützen. Umfang der Arbeitstemperaturen (5 ÷ 40)℃ 5.TECHNISCHE DATEN Modell A077020 A077030 A077060 A077070 Elektrischer Motor Einphasen-Induktion Arbeitsspannung 230V, 50Hz Nennleistung des Gerätes 1500W 2300W Anzahl der Zylinder

Drehzahl des Motors 2850 obr/min Maximaler Förderdruck 8 bar Fassungsvermögen des Luftbehälters 24 l 50 l 100 l Masse 27 kg 30,5 kg 43 kg 55 kg Lärmemission

Schutz gegen den direkten Zugang 3 dB (A)

6.VORBEREITUNG ZUR ARBEIT

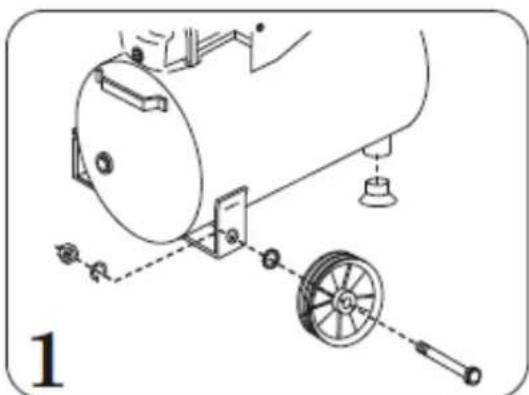

Der Ölkompressor bedarf nach dem Herausnehmen aus der Verpackung geringfügiger Vorbereitungsarbeiten. Montage der Fahrräder und des Gummifußes: (Zeichnung 1) Die Fahrräder, die den integralen Bestandteil der Ausstattung der Maschine bilden, sind zu montieren. Die Fahrräderschrauben (Achsen) sind, nachdem sie mit den werkseitig am Behälter vormontierten Stützen verbunden worden sind, sind mit den Muttern festanzuziehen. In der Verpackung befindet sich ein Gummifuß, der in die Öffnung in der Stütze unten am Behälter einzusetzen ist. Montage des Luftfilters: (Zeichnungen 2 und 2a ) Wenn man auf den Kompressor von der Griffseite hinguckt, befindet sich auf der linken Seite des Gehäuses der Antriebseinheit oben eine Öffnung, die für die Montage des Luftfilters bestimmt ist. Der Luftfilter (eine runde schwarze Dose) ist eben in diese Öffnung einzuschrauben. Montage des Ölfüllpfropfens: (Zeichnungen 3 und 3a) Wenn man auf den Kompressor von hinten hinschaut, befindet sich auf dem Grundkörper der Antriebseinheit Über der Ölstandanzeige eine Blende. Sie ist zu entfernen und an ihre Stelle ist der Ölfüllpfropfen zu montieren, der ein Teil der Ausstattung des Kompressors ist. Den Pfropfen drücken wir in die Öffnung hinein.

ACHTUNG SDEN ÖLSTAND ÜBER DAS GUCKLOCH

(Zeichnung 4) überprüfen. Der Ölstand soll über dem zentralen roten Punkt des Gucklohes sein. Betrifft A077020 i A077030 Vor dem Anschließen der Maschine muss man sich vergewissern, ob die Speisespannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Die Versorgungsinstallation der Maschine soll mit einer Kupferleitung mit dem minimalen Durchmesser von mindestens 1,5 Quadratmillimeter ausgeführt, von der Sicherung mit dem Wert 16A durchgeführt werden und die Anforderungen der Arbeitssicherheit erfüllen. Die Installation ist durch einen berechtigten Elektriker ausgeführt werden. Bei Verwendung von Verlängerungskabeln muss darauf geachtet werden, dass der Aderdurchmesser nicht kleiner ist als 1,5 Quadratmillimeter. Die Elektroleitung ist so zu legen, dass sie während der Arbeit nicht der Gefahr ausgesetzt ist, durchgeschnitten zu werden. Keine beschädigten Verlängerungskabel benutzen. Periodisch den technischen Zustand des Speisekabels überprüfen. Am Speisekabel nicht ziehen. Betrifft A077060 Vor dem Anschließen der Maschine überprüfen, ob der Überlastungsschutz eingedrückt ist. Vor dem Anschließen der Maschine muss man sich vergewissern, ob die Speisespannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. Die Versorgungsinstallation der Maschine soll mit einer Kupferleitung mit dem minimalen Durchmesser von mindestens 2,5 Quadratmillimeter ausgeführt, von der Sicherung mit dem Wert 16A durchgeführt werden und die Anforderungen der Arbeitssicherheit erfüllen. Die Installation ist durch einen berechtigten Elektriker ausgeführt werden. Bei Verwendung von Verlängerungskabeln muss darauf geachtet werden, dass der Aderdurchmesser nicht kleiner ist als 2,5 Quadratmillimeter. Die Elektroleitung ist so zu legen, dass sie während der Arbeit nicht der Gefahr ausgesetzt ist, durchgeschnitten zu werden. Keine beschädigten Verlängerungskabel benutzen. Periodisch den technischen Zustand des Speisekabels überprüfen. Am Speisekabel nicht ziehen. Periodisch den technischen Zustand des Speisekabels überprüfen. Am Speisekabel nicht ziehen.

7. EINSCHALTEN DES GERÄTES

Am Grundkörper der Einheit des Einschalters vom Druck und des Druckverbindungsstückes, über dem T-Stück mit zwei Manometern befindet sich der Druckknopf des Ausschalters vom Kompressor (roter Baser – siehe Zeichnung Nr. 5). Das Hochheben des Basers nach oben bewirkt, dass die Spannung aufgegeben und die Antriebseinheit in Gang gesetzt wird. Die Antriebeinheit beginnt, die Luft in den Behälter über die Auffüllleitung und Rückschlagventil zu fördern. Das Druckverbindungstück ist werkseitig auf den Druckwert von 8 Bar eingestellt und justiert. In dem Augenblick, in dem dieser Druckwert erzeugt wird (maximaler Druck), unterbricht das Druckverbindungsstück die Spannung aufzugeben und die Antriebseinheit des Kompressors hört auf, die Luft in den Behälter zu fördern. Nachdem der Druck von 8 Bar erreicht worden ist und in dem Augenblick, in dem die Spannung abgeschaltet wird, wird die Luft über die an das Schütz angeschlossene Leitung aus dem Kopf und der Auffüllleitung entfernt. Während der Luftaufnahme (Arbeit mit dem Zubehör) somit der Entleerung des Behälters bis zu dem werkseitig eingestellten Minimum (ca. 5,5 Bar), schaltet das Druckverbindungsstück noch einmal die Spannung und Kompressoreinheit beginnt, die Luft in den Behälter zu fördern. Der Zyklus der Luftverdichtung beginnt aufs Neue. Das oben beschriebene Wirkungsprinzip bezieht sich auf eine Situation, in der der Druckknopf des Ausschalters die ganze Zeit hoch gehoben ist, d.h. in der Position EINGESCHALTET (oder in der mit I oder ONgekennzeichneten Position) ist. Der Bediener kann selbstverständlich den Luftverdichtungsprozess in jedem Augenblick unterbrechen, unabhängig vom Druck im Behälter (auch dann, wenn er sein voreingestelltes Maximum, d.h. 8 Bar nicht erreicht). Um die Arbeit zu unterbrechen, reicht es, den Druckknopf des Einschalters nach unten in die Position AUSGESCHALTET (oder in die mit O oder OFF) einzudrücken – siehe Zeichnung Nr. 5). Um die Sicherheit des Bedieners zu gewährleisten, sollte der Druckverbindungsstück nicht angesprochen haben, wurde der Kompressor mit dem Sicherheitsventil (ein kleines Ventil mit einem kleinen Rädchen, auf der rechten Seite des T-Stückes mit Manometern – siehe Zeichnung Nr. 6 Position D) ausgestattet. ACHTUNG MAN DARF NIE DAS VERBINDUNGSRUCKSTÜCK

REGULIEREN UND SEINE WERKSSEITIGEN

EINSTELLUNGEN ÄNDERN! 8.VERWENDUNGSBESTIMMUNGEN Vor dem Arbeitsbeginn muss man den Ölstand in der Antriebseinheit des Kompressors prüfen. Dazu dient das Guckloch, das auf dem Grundkörper der Antriebseinheit untergebracht ist. Der Ölstand soll über dem zentralen roten Punkt im Guckloch sein (Zeichnung 4). Ein allzu niedriger Ölstand verstärkt die Reibung in der Antriebseinheit des Kompressors und kann zur Ursache seiner Beschädigung werden. Ein allzu hoher Ölstand kann zum Durchdringen des Öls in das Luftverdichtungssystem und in den Behälter führen. Den Kompressor stabil auf dem Arbeitsplatz (siehe Zulässige Arbeitsbedingungen sowie Arbeitssicherheit) aufstellen und das Verlängerungskabel so ausrollen, dass er nicht stört und dass keine Stolpergefahr entsteht. Der Kompressor ist mit zwei Manometern (Zeichnung 6) sowie mit zwei Anschlussstutzen für das Zubehör ausgestattet. Das mit dem Buchstaben B gekennzeichnete Manometer ist ein Manometer, das den aktuellen Druck im Behälter anzeigt. Der Anschluss des Zubehörs an den Anschlussstutzen unter diesem Manometer bedeutet immer Arbeit mit dem vollen Luftdurchsatz, der durch den maximalen Druck im Behälter gewährleistet wird. Das mit dem Buchstaben A gekennzeichnete Manometer ist dasjenige Manometer, das den durch den Bediener aufgegebenen (einstellbaren) Druck anzeigt. Der Druckeinstellungsbereich liegt zwischen 0 - 8 Bar. Zur Einstellung dieses Druckes dient der mit dem Buchstaben C gekennzeichneten Drehknopfes. Das Drehen mit Drehknopf C entgegen dem Zeigersinn bewirkt, dass der Druck auf dem Ausgang (Schlussstutzen unter dem Manometer A) gemindert wird. Wenn man den Drehknopf mit dem Uhrzeigersinn dreht, wird der aufgegebene Druck erhöht. Beispiel: Mit dem Drehknopf C nach links drehend, stellen wir den Druck von 2 Bar ein, indem wir ihn von dem Manometer A ablesen. Auf dem Ausgang, d.h., auf dem Anschlussstutzen unter dem Manometer A wird immer Luft mit Druck von 2 Bard herausfließen. Man darf nicht vergessen, dass die Arbeit mit dem vollen Luftdurchsatz nur von kurzer Dauer sein kann. Je kleiner der Druck am Ausgang ist (d.h. der aufgenommene druck), desto länger ist die effektive Arbeitszeit. Der Kompressor muss schaffen, den Behälter aufzufüllen, damit der aufgegebene Luftdruck länger am Ausgang aufrechterhalten bleibt. Es kann vorkommen, dass der aufgegebene Druck am Ausgang zu groß ist, damit längere Arbeit des Kompressors mit so eingestelltem Druck gewährleistet werden kann. Die Arbeit muss unterbrochen werden, damit der Behälter aufgefüllt werden kann. Der mit dem Drehknopf C aufgegebene Druck wird durch das Umdrehen des sich auf der Achse des Drehknopfes befindlichen roten Hütchens und durch das Blockieren dessen auf dem Drehknopf C blockiert. Neben dem Manometer B befindet sich das kleine, mit dem Buchstaben D gekennzeichnete Sicherheitsventil D. Einerseits dient es als Sicherung gegen potentielle Havarie des Druckverbindungsstückes und in dem Augenblick, in dem Druck im Behälter 8 Bar erreicht hat, lässt das Ventil D die Luft durch und somit den Druck im Behälter mindert. Mit diesem Sicherheitsventil kann die Luft aus dem Behälter abgelassen werden, selbstverständlich beim ausgeschalteten Kompressor. Es reicht nur nach dem Rädchen am Ventil D greifen und nach dem Pfeil in der Zeichnung 6zurückzuziehen. Die im Behälter enthaltene Luft wird entfernt. Nach der Entleerung des Behälters ist das Rädchen loszulassen und zu erlauben, dass die Ventilfeder das System erneut schließt. Beide Anschlussstuten sind für schnelle Befestigung des Zubehörs vorgesehen, d.h. für die Befestigung ohne Gewinde. Das Endstück der Zubehörleistung ist in den Anschlussstutzen einzudrücken, bis der Schnappverschluss anspricht. Jedes Zubehörteil wird befestigt, wenn der Behälter ohne Luft drin ist. Mithilfe des Kompressors sowie geeigneten Zubehörs können unter anderen folgende Operationen ausgeführt werden:

• Reinigen mit der Druckluft – eine Pistole zum Durchpusten mit verschiedenen Düsen

• Waschen mit Wasser, Erdöl usw. - Pistole zum Waschen

• Streichen - Sprühpistole

• Aufpumpen der Autoräder - Pistole zum Pumpen Zum Anschließen des Zubehörs dienen federnde Vinylleitungen mit verschiedenen Längen. Das empfohlene Zubehör wurde im weiteren Teil der Bedienungsanleitung genannt.

9. LAUFENDE BEDIENUNGSTÄTIGKEITEN

ACHTUNG Laufende Bedienungstätigkeiten werden im beim aus der Steckdose herausgezogenen Stecker, mit dem von der Luft entleerten Behälter sowie nach dem Abkühlen der Antriebseinheit. Grundsätzlich vor jedem Arbeitsbeginn ist der Ölkontrollstand zu prüfen. Nach den ersten 100 Arbeitsstunden ist das Öl gegen neues auszuwechseln, was in der Zeichnung Nr. 7 gezeigt ist. Um das Öl auszuwechseln muss man den Ölleinfüllpfropfen (Schritt 1) herausziehen und mithilfe des Schlüssels 24 für A077060 oder mithilfe des Schlüssels 10 für A077020/30 abschrauben und den Ölstandanzeiger (Schritt 2) herausziehen. Den Kompressor kippen, damit das Öl ungehindert aus dem System herausfließen kann (Schritt 3). Die Stelle, wo die Schraube eingedreht wird, von Ölresten befreien und erneut montieren und dabei mit dem Schlüssel mit Gefühl (Schritt 4) anziehen. Das neue Öl, an der Stelle eingießen, wo der Einfüllpfropfen befestigt wird (Schritt 5). Für den Kompressor PANSAM empfehlen wir Öl für Kompressoren Typ – A531001 der Firma PANSAM oder ein anderes mit derselben Qualität. Den Öleinfüllpfropfen montieren. Das Kompressoröl soll gegen ein neues (außer von ersten 100 Arbeitsstunden) jeweils alle 500 Arbeitsstunden gewechselt werden. Die Vorgehensweise wie oben beschrieben. In das System passen ca. 250 ml Öl. Wenn der Kompressor keine 500 durchgearbeitet hat, und der über das Guckloch regelmäßig geprüfte Ölstand einen allzu niedrigen Stand aufweist, ist das Öl ohne Ölwechsel zu ergänzen. Der richtige Ölstand ist in der Zeichnung Nr. 4 gezeigt. Alle 120 Arbeitsstunden ist die Wirkung des Sicherheitsventils zu prüfen (Zeichnung Nr. 6 Pos. D sowie Beschreibung auf der Seite 6) indem mi seiner Hilfe Luft abgelassen wird. Regelmäßig ist der Zustand des Luftfilters (Zeichnung Nr.

2) auf Verschmutzung zu kontrollieren. Die Benutzung des Kompressors in

verstaubten und schmutzigen Räumlichkeiten bewirkt, dass der Luftfilter schmutzig wird und führt direkt zu übermäßigem Verbrauch des Kompressors. Der Filter ist jedes Mal nach 300 Stunden Arbeit sauber zu machen. Der Luftfilter ist zu demontieren (er ist auszuschrauben). Den Teil mit Gewinde aus den abschnallen und Filtereinlage (den Schwamm) herausnehmen. Die Filtereinlage ist am besten mit der Druckluft zu reinigen oder im Wasser auszuspülen, abzufiltrieren und abzutrocknen. Man muss stets daran denken, dass sie im nassen Zustand nicht zu montieren ist. Die trockene Einlage in das Filtergehäuse einlegen und mit Klammern anschnallen. Erneut auf dem Kompressor montieren. Die Filter sind gegen neue in Abhängigkeit von der Intensität der Arbeit mit dem Kompressor auszutauschen, und stets bei jedem Ölwechsel austauschen. Jeden Tag ist der Kompressor von dem Kondenswasser zu reinigen. Zum Entfernen von Wasserresten aus dem Behälter dient das in der Zeichnung Nr. 8 gezeigte Ablassventil. Nachdem aus dem Behälter die Luft entfernt worden ist und ein Druck von ca. 0,5 Bar hinterlassen worden ist, muss man den Ventilschraubenkopf abschrauben. Entgegen dem Uhrzeigersinn drehend, langsam das Ventil öffnen, um Luft- und Wasserreste abzulassen. Nachdem das Wasser abgelassen worden ist, ist das Ablassventil wieder zu zudrehen. Die sich über der Molette befindliche Sechskantventilschraube ist nie mit einem Schlüssel aufzudrehen. Der Kompressor ist sauber zu halten, keine allzu große Verschmutzung zulassen. Die Durchsichten und Wartungsarbeiten sind in Übereinstimmung mit den gesetzlichen Anforderungen zu planen und durchzuführen, entsprechend zu dem Standort und die Art und Weise des Betriebes des Gerätes. Die Behörden können die Vorlage von entsprechenden Dokumenten anfordern. Empfohlenes Zubehör PANSAM empfiehlt für die Anwendung und Arbeit mit den Kompressoren folgende Werkzeuge: A533082 - elastischer Spiralschlauch mit Schnellkupplung - Länge: 15m A533081 - elastischer Spiralschlauch mit Schnellkupplung - Länge: 10m A533080 - elastischer Spiralschlauch mit Schnellkupplung - Länge: 5m A 533070 – untere Lackpistole A533060 – obere Lackpistole A533050 - Pistole zum Pumpen mit Manometer A533040 - Pistole zum Waschen mit Erdöl A533031 - Pistole zum Durchpusten, lang A533030 - Pistole zum Durchpusten, kurz A533020 – Zubehörsatz, bestehend aus 6 Teilen A533010 – Zubehörsatz, bestehend aus 5 Elementen Während der Arbeit darf man nicht vergessen, dass die Menge der verbrauchten Luft von der Art des verwendeten Zubehörs abhängt. Ein Übermäßiger Luftverbrauch, der größer ist als die Möglichkeit der Antriebseinheit, den Behälter zu befüllen, wird einen Druckabfall im System verursachen und der Druckwert wird auf dem Manometer abzulesen sein.

10.SELBSTÄNDIGE FEHLERBESEITIGUNG

Problem Ursache Lösung Die Antriebseinheit funktioniert nicht Netzkabel ist schlecht angeschlossen oder beschädigt Kabelstecker in die Steckdose tiefer einstecken,In der Steckdose gibt es keine Netzspannung Beschädigter Ausschalter Netzkabel überprüfen. Spannung in der Netzsteckdose überprüfen, sowie überprüfen, ob die Sicherung nicht angesprochen hat Beschädigten Schalter austauschen Die Antriebseinheit arbeitet nicht gleichmäßig, überhitzt sich Allzu niedriger Ölstand Festgefressener Kolben in der Zylinderbuchse Kompressoröl nachfüllen Zur Reparatur übergeben Der Kompressor ist laut, fängt an, zu vibrieren Anschlussteile locker geworden Allzu niedriger Ölstand Abdeckungen überprüfen – zudrehen, überprüfen, ob der Kompressor stabil steht – korrigieren Kompressoröl ergänzen Der Druck im System steigt nicht, der Luftdurchfluss erschwert Schmutziger Luftfilter Undichte Verbindung Die Antriebseinheit arbeitet langsam Beschädigter Kolben, verbrauchte Ringe Geplatzte Dichtung Luftfilter reinigen Anschluss des Zubehörs überprüfen Öl nachfüllen, Spannung überprüfen Zur Reparatur übergeben Auswechseln Ein allzu großer Ölverbrauch, allzu große Ölstandänderungen Verschleiß der Kolbenringe Kondensation in der Ölwanne Beschädigte Dichtung Auswechseln Reinigen, Öl wechseln Auswechseln Keine Druckeinstellung am Ausgang Beschädigte Membrane des Verbindungsstückes Beschädigtes Ventil Zur Reparatur übergeben Auswechseln 11.KOMPLETTIERUNG DES GERÄTES, SCHLUSSBEMERKUNGEN Komplettierung; Zusammen mit dem Kompressor enthält die Packung: A077020:

1. Fahrräder - Stck. 2; 2. Gewindebolzen für die Befestigung der Räder –

Stck. 2; 3. Befestigungsmutter für die Räder - Stck. 2; 4. Unterlagensatz; 5. Gummifuß - Stck. 1; 6. Öleinfüllpfropfen - Stck. 1; 7. Luftfilter - Stck. 1 A077030/A077060:

1. Fahrräder - Stck. 2; 2. Gewindebolzen für die Befestigung der Räder –

Stck. 2; 3. Befestigungsmutter für die Räder - Stck. 2; 4. Unterlagensatz; 5. Gummifuß - Stck.2; 6. Befestigungsmutter für die Gummifüße 7. Öleinfüllpfropfen - Stck. 1; 8. Luftfilter - Stck. 1 Schlussbemerkungen Bei Bestellung der Ersatzteile geben Sie di Nummer der PARTIE an, die auf dem Betriebsschild angebracht ist. Wir bitten, den beschädigten Teil beschreiben, indem Sie den angenäherten Einkaufstermin des Gerätes bekannt geben. Während der Garantiezeit werden Reparaturen nach den in der Garantiekarte angegebenen Grundsätzen ausgeführt. Das reklamierte Produkt übergeben Sie zwecks Reparatur am Einkaufsort (der Verkäufer ist dazu verpflichtet, das reklamierte Produkt entgegenzunehmen) oder übersenden es an den Zentralen Service von DEDRA - EXIM. Wir bitten Sie, die durch den Importeuer ausgestellte Garantiekarte beizufügen. Ohne dieses Dokument wird die Reparatur wie eine Reparatur nach dem Ablauf der Garantie behandelt. Nach Ablauf der Garantiezeit wird die Reparatur durch den Zentralen Service ausgeführt. Das beschädigte Produkt ist an den Service zu schicken (die Versandkosten werden durch den Benutzer getragen).

12. BEDIENUNGSANLEITUNG FÜR DEN

DRUCKBEHÄLTER DES KOMPRESSORS

Technische Daten A0777020: Typ des Behälters 24FL Der höchste Arbeitsdruck, PS 8 bar Die höchste Arbeitstemperatur, Tmax 90°C Die niedrigsten Arbeitstemperatur, Tmin -10°C Fassungsvermögen, V 24 L Fabriknummer, L/N befindet sich auf dem Betriebsschild des Behälters Baujahr befindet sich auf dem Betriebsschild des Behälters A0777030: Typ des Behälters 50FL Der höchste Arbeitsdruck, PS 8 bar Die höchste Arbeitstemperatur, Tmax 90°C Die niedrigsten Arbeitstemperatur, Tmin -10°C Fassungsvermögen, V 50 L Fabriknummer, L/N befindet sich auf dem Betriebsschild des Behälters Baujahr befindet sich auf dem Betriebsschild des Behälters A0777060: Typ des Behälters 50VFL Der höchste Arbeitsdruck, PS 8 bar Die höchste Arbeitstemperatur, Tmax 90°C Die niedrigsten Arbeitstemperatur, Tmin -10°C Fassungsvermögen, V 50 L Fabriknummer, L/N befindet sich auf dem Betriebsschild des Behälters Baujahr befindet sich auf dem Betriebsschild des Behälters Verwendung Der Behälter C-50/8A ist ausschließlich für die Benutzung mit dem Kompressor A077020 bestimmt. Der Behälter 50FL ist ausschließlich für die Benutzung mit dem Kompressor A077030 bestimmt. Der Behälter 50VFL ist ausschließlich zur Benutzung mit dem Kompressor A077060 bestimmt. Gleichzeitig wird untersagt, den Behälter für Zwecke zu benutzen, die in der vorliegenden Bedienungsanleitung nicht vorgesehen sind, und insbesondere ihn abzumontieren und auf irgendeine gesonderte Art und Weise zu verwenden. Wartung Jeden Tag ist aus dem Behälter das von der Kondensation stammende Wasser zu entfernen. Zum Entfernen der Wasserreste dient das in der Zeichnung Nr. 8 gezeigte Ventil. Nachdem aus dem Behälter die Luft entfernt worden ist und ein Druck von ca. 0,5 Bar hinterlassen worden ist, muss man den mit einer Molette versehene Schraubenkopf des Ventils von der Zeichnung Nr. 8 abschrauben. Entgegen dem Uhrzeigersinn drehend, langsam das Ventil öffnen, um Luft- und Wasserreste abzulassen. Nachdem das Wasser abgelassen worden ist, ist das Ablassventil wieder zu zudrehen. Die sich über der Molette befindliche Sechskantventilschraube ist nie mit einem Schlüssel aufzudrehen.. Installation Der Behälter ist der integrale Teil des Kompressors. Er bedarf keiner Installationstätigkeiten. Betriebsschild Der Betriebsschild des Behälters ist auf dem Deckel unterhalb des Hauptanschlussstutzen angebracht.

13.TEILEVERZEICHNIS FÜR DIE

ZUSAMMENSTELLUNGSZEICHNUNG A077020 / 30 Nummer Teilbezeichnung DE

Einheit des Druckverbindungsstückes

Motorabdeckung aus Kunststoff

Dichtung des Ablassventils

Schraube des Ablassventils

Federsicherung des Bolzens

Blechlammelle des Druckventils

Papierunterlage42 Kopfdeckel

Ölpfropfen mit O - Ring

Spezielle Federunterlage

Deckel des Grundkörpers des Verdichters

Gehäuse des Verdichters

Grundkörper des Druckverbindungsstückes

Sicherheitsventil A077060 Nummer Teilbezeichnung DE

Papierdichtung des Zylinders

Federsicherung des Bolzens

Dichtung des Öldeckels

Gehäusedeckel des Verdichters

Guckloch für den Ölstand

Grundkörper des Verdichters

Zentrifugaler Ausschalter des Kondensators T1

Zentrifugaler Ausschalter des Kondensators T2

Außengehäuse des Kompressors

Verbindungsrohr zwischen dem Verdichter und der Flasche

Mutter des Druckverbindungsstückes

Druckverbindungsstück

Speiseleitung mit Stecker

Überlastungsausschalter

ALTGERÄTEN (betrifft Haushalte) Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde. Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft. Nutzer in den EU-Ländern Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder. Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Übersetzung der OriginalanleitungCZ Záruční list pro Olejový kompresor Katalogové číslo: A077020/077030/077060 Sériové číslo: ..................................................... (dále jen výrobek) Datum zakoupení výrobku: …………………………………. Razítko prodávajícího: ………………….. Datum a podpis prodávajícího:................................................ Prohlášení uživatele: Potvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

Garantiekarte für Ölkompressor Katalognummer: A077020/077030/077060 Lotnummer: ..................................................... (im Weiteren Produkt genannt) Kaufdatum des Produkts: …………………………………. Stempel des Verkäufers: ………………….. Datum und Unterschrift des Verkäufers:

Erklärung des Benutzers: Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt:

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja

8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant

hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im

Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen

Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes

vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

Elemente des Produkts, die mit der Garantie umfasst sind Dauer des Garantieschutzes Ölgeschmierter Kompressor A0077020/30/60 (mit Zubehör) 24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist Luftfilter Luftfilter Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie:

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie

Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen

Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

IV. Die Garantie umfasst nicht die Mängel des Produkts,

die infolge von folgenden Ursachen entstanden sind:

1. Nichtbeachtung der in der Bedienungsanleitung bestimmten

Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

2. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im

Widerspruch zu der Bedienungsanleitung stehen;

3. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom

4. Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom

Benutzer, die mit dem Garant nicht abgestimmt wurden;

5. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die

im Widerspruch zu der Bedienungsanleitung stehen. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

1. Seriennummer, Datumsangaben und Typenschilder vom Benutzer

entfernt, verändert oder beschädigt wurden;

2. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens

an ihnen tragen. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

V. Reklamationsverfahren:

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor

der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen

ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft

wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie"). Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

4. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines

mangelhaften Produkts untersagt. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

5. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man

es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

6. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit

der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

7. Die sich aus den Vorschriften über die Gewährleistung für Mängel von

verkauften Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt.PL Karta gwarancyjna
