INSTRUKCJA OBSŁUGI A040300 Pansam

1. Bezpieczeństwo pracy
2. Przeznaczenie kompresora
3. Ograniczenia użycia
4. Dane techniczne
5. Przygotowanie do pracy, pierwsze uruchomienie
6. Włączanie maszyny - opis funkcjonowania
7. Użytkowanie maszyny
8. Bieżące czynności obsługowe
9. Samodzielne usuwanie usterek
10. Kompletacja urządzenia, uwagi końcowe

UWAGA

Podczas pracy zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia/narzędzia.

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

E-mail [e-mail]

www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Instrukcja aktualna dla egzemplarzy zakupionych po:

01.01.2016

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania.

INSTRUKCJA ORYGINALNA

PANSAM AIR01300 ① ② ③ ④ ⑤

A

OPIS UŻYTYCH PIKTOGRAMÓW

Przeczytać instrukcję

Używać ochronników słuchu

Ostrzeżenie: gorące powierzchnie

Uwaga: kompresor może się uruchomić bez ostrzeżenia

Maksymalna moc urządzenia

Maksymalny przepływ powietrza

Maksymalne ciśnienie wyjścia

Zasilanie prądem stałym - 12V, wtyczka pasująca do gniazdka zapalniczki samochodowej

1. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

1. Urządzenie może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.

2. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy wyjętej z gniazdka wtyczce i przy usuniętym powietrzu ze zbiornika.

3. Urządzenie należy włączać do sieci zasilającej jedynie na czas pracy.Maszyna jest niebezpieczna dla dzieci, dlatego należy dołożyć szczególnej troski, by urządzenie było absolutnie niedostępne dla dzieci.

4. W czasie pracy nie przeciązać maszyny - stosować się do podanych czasów pracy.

5. Wszelkie osłony kompresora, wszelkie elementy odpowiedzialne za bezpieczeństwo muszą być utrzymywane w pełnej sprawności technicznej. W przypadku ich uszkodzenia należy niezwłocznie je naprawić, lub wymienić na nowe. Zabroniona jest praca z niesprawną osłoną silnika, albo uszkodzonymi innymi elementami systemu bezpieczeństwa. Użytkowanie urządzenia ze zdemontowanymi elementami ochrony mechanicznej jest niedozwolone.

6. Niektóre elementy kompresora, w szczególności przewód tłoczący powietrze do zbiornika oraz głowica silnika rozgrzewają się podczas pracy do znacznych temperatur. Unikać zbliżania się do wymienionych stref, bowiem może to doprowadzić do oparzeń. Nie demontować istniejących osłon.

7. Absolutnie nie należy sprężać kompresorem innych gazów niż powietrze. Nie instalować kompresora w atmosferze potencjalnie wybuchowej ani w pobliżu materiałów łatwopalnych.

8. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.

9. Kompresor nie służy do rozpylania produktów łatwopalnych (farby, lakiery itp).

10. Powietrze sprężone przez kompresor nie może być używane do celów leczniczych, spożywczych oraz do napełniania, butli do nurkowania.

11. Zabronione są jakiekolwiek modyfikacje zbiornika. Nie ingerować w jego budowę. Nie spawać.

12. Unikać odkręcania złączek będących pod ciśnieniem.

13. Nie oblewać kompresora wodą lub innymi płynami. Chronić przed wilgocią i mrozem. W przypadku użytkowania poza pomieszczeniem zamkniętym nie przykrywać kompresora bezpośrednio lecz chronić przed czynnikami atmosferycznymi za pomocą zadaszenia, wiaty lub namiotu.

14. Nie dotykać wilgotnymi rękami kompresora będącego pod napięciem.

15. Każdorazowo przed podłączeniem jakiegokolwiek osprzętu należy sprawdzić i upewnić się, że nie wykazuje pęknięć, odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na sprawne. Nie pracować niesprawnym osprzętem.

16. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej pracy z kompresorem.

17. Kompresor przemieszczać chwytając go jedynie za obudowę.

18. Nie ciągnąć za przewód przyłączeniowy wyjmując wtyczkę z gniazdka.

19. Nie pozostawiać włączonego urządzenia bez nadzoru. Każdorazowo po zakończeniu pracy odłączyć przewód zasilający.

Jednakże nawet jeśli maszyna jest eksploatowana zgodnie z Instrukcją Obsługi niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem kompresora.

W szczególności występują następujące ryzyka:

* Uszkodzenie wzroku w przypadku użytkowania kompresora w brudnych, zakurzonych pomieszczeniach bez stosowania okularów ochronnych.
* Uszkodzenie słuchu w przypadku niestosowania ochronników słuchu lub stosowania niewłaściwych.
* Szkodliwe oddziaływanie pyłów w przypadku pracy w zamkniętym pomieszczeniu z niewłaściwie działającą instalacją wyciągową.
* Obrażenia ciała poprzez uderzenie niesprawnego, przetartego przewodu ze sprężonym powietrzem.

2. Przeznaczenie kompresora

Kompresor A040300 przeznaczony jest do sprężania powietrza atmosferycznego i może być wykorzystany do prostych prac związanych z pompowaniem kół oraz innych przedmiotów.

3. Ograniczenia użycia

Kompresor A 040300 może być użytkowany tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy".

W konstrukcji i budowie kompresora nie przewidziano zastosowania urządzenia do celów profesjonalnych. Kompresor przeznaczony jest dla majsterkowiczów i użytku przydomowego.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

4. Dane techniczne

Model A040300

Napięcie pracy 12V

Moc urządzenia 150W

Maksymalne ciśnienie tłoczenia 18 bar

Masa 0,7 kg

Długość przewodu zasilającego 3m

Długość przewodu tłoczącego 0,38m

Wydatek przepływu 11l/min

Praca dorywcza S2 15 min

Maszyna może być użytkowana tylko w miejscach czystych, suchych, dobrze przewietrzonych i w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Chronić przed wilgocią i mrozem.

5. Przygotowanie do pracy, pierwsze uruchomienie

Przed podłączeniem maszyny upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości.

Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

Urządzenie po wyjęciu z opakowania jest gotowe do pracy i nie wymaga żadnych czynności przygotowawczych.

Sprężarka jest przeznaczona do wykorzystania w krótkich okresach czasu (15 minut). Praca urządzenia przez czas dłuższy niż 15 minut spowoduje przegrzanie urządzenia oraz jego uszkodzenie.

Należy unikać przekraczania maksymalnego ciśnienia w pompowanych obiektach.

6. Włączanie maszyny - opis funkcjonowania

Założyć końcówkę węża na zawór pompowanego obiektu i docisnąć do oporu. Następnie należy zamknąć zatrzask. Włożyć wtyczkę przewodu zasilającego sprężarki w gniazdo zasilania 12V. Aby sprawdzić ciśnienie należy wyjąć wtyczkę sprężarki z gniazda 12V i odczytać wartość z manometru. Po napompowaniu należy zwolnić zatrzask i zdjąć końcówkę węża z zaworu pompowanego obiektu. Podczas przechowywania kompresora zatrzask należy pozostawić otwarty.

7. Użytkowanie maszyny

Ustawić stabilnie kompresor w miejscu przeznaczonym do pracy i ewentualnie rozwinąć przedłużacz tak by nie przeszkadzał i nie stwarzał zagrożenia potknięciem.

UWAGA

cza się bezpośrednio po podłączeniu do zasilania.

8. Bieżące czynności obsługowe

Utrzymywać kompresor w czystości, nie dopuszczać do nadmiernego zabrudzenia. Zabrudzenia usunąć miękką, suchą szmatką lub sprężonym powietrzem.

9. Samodzielne usuwanie usterek

UWAGA

niem jakiejkolwiek czynności odłączyć napięcie !!!

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Zespół napędowy nie działa	Kabel zasilający jest źle podłączony lub uszkodzonyW gniazdku nie ma napięcia	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilającySprawdzić napięcie w gniazdku, oraz sprawdzić czy nie zadział bezpiecznik
Zespół napędowy pracuje nierównomiernie, przegrzewa się	Zatarty tłok w tulei	Przekazać do naprawy
Kompresor głośny, wpada w	Części przyłączeniowe poluzowane	Sprawdzić osłony i w razie potrzeby dokręcić,sprawdzić drgania czy kompresor stoi stabilnie i w razie potrzeby poprawić
Ciśnienie w układzie nie wzrasta utrudniony przepływ powietrza	Nieszczelność w podłączeniu	Sprawdzić podłączenie osprzętu
Zespół napędowy wolno pracuje	Niskie napięcieUszkodzony tłok, zużyte pierścieniePęknięta uszczelka	Sprawdzić napięciePrzekazać do naprawyWymienić

10. Kompletacja i uwagi końcowe

1. Kompresor
2. 3 końcówki do pompowania

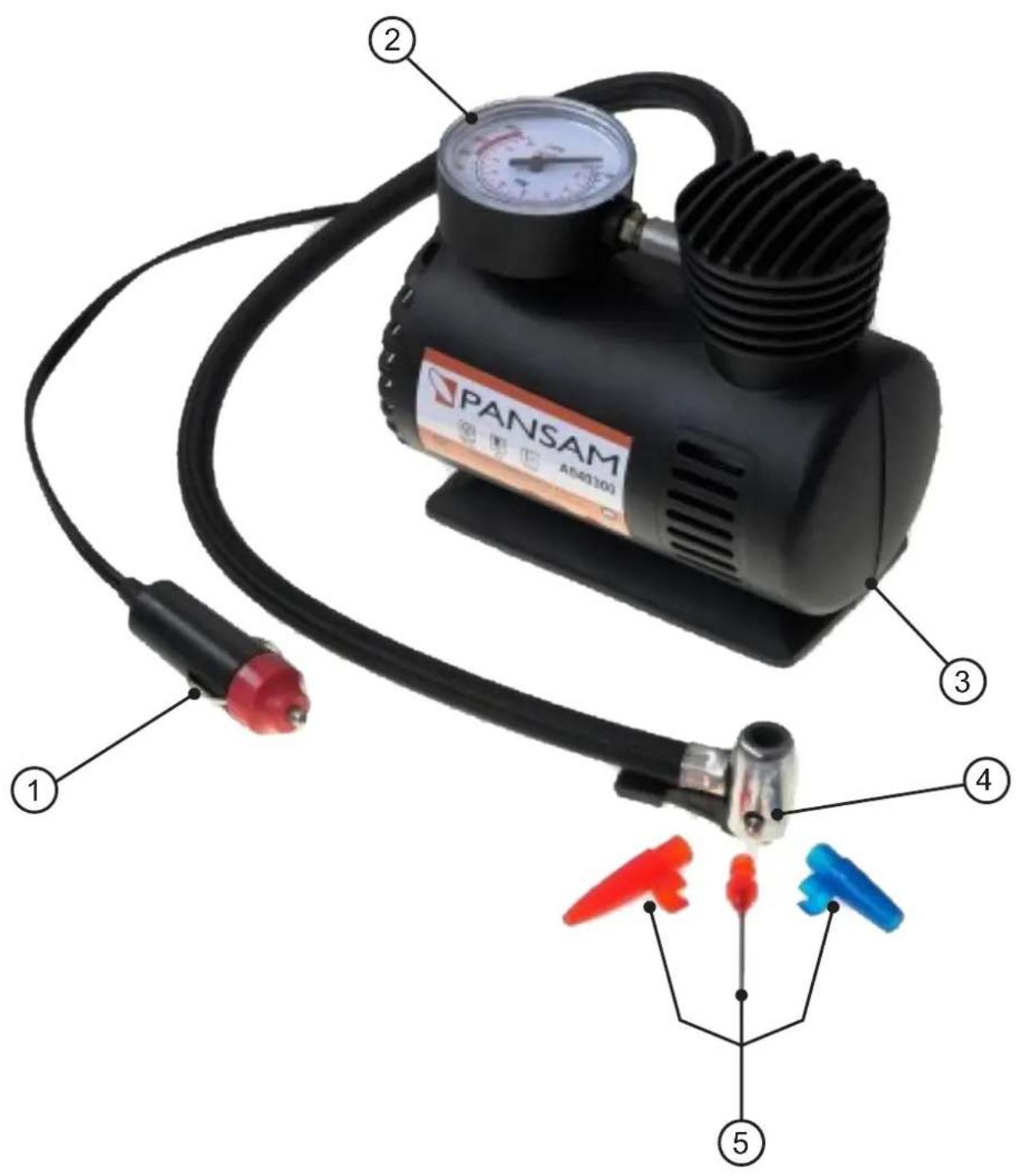

Opis elementów urządzenia (Rys. A)

1. Wtyczka zasilająca; 2. Manometr; 3. Kompresor; 4. Końcówka z mocowaniem na wentyl samochodowy; 5. Komplet końcówek.

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte

bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
