A077070 - Kompresor Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Kompresor olejowy
Marka	Pansam
Model	A077070
Napięcie	230 V
Częstotliwość	50 Hz
Moc znamionowa	2300 W
Liczba cylindrów	2
Prędkość obrotowa	2850 obr./min
Maksymalne ciśnienie tłoczenia	8 bar
Pojemność zbiornika	100 L
Typ zbiornika	100VFL
Waga	55 kg
Poziom mocy akustycznej (LWA)	91,2 dB(A)
Poziom ciśnienia akustycznego (LPA)	71,2 dB(A)
Klasa ochronności	IP X2
Tryb pracy	S2 (praca krótkotrwała, 15 min)
Zakres temperatury pracy	5 °C do 40 °C
Ilość oleju	ok. 250 ml
Zalecany olej	PANSAM A531001 lub równoważny
Filtr powietrza	Wkład gąbkowy, nadający się do czyszczenia
Zawór bezpieczeństwa	Obecny

Często zadawane pytania - A077070 Pansam

Jak włączyć kompresor?

Naciśnij czerwony przycisk (włącznik) do góry w pozycję I lub ON. Kompresor rozpoczyna sprężanie powietrza.

Jak ustawić ciśnienie wyjściowe?

Obróć pokrętło C (na manometrze A) w prawo, aby zwiększyć ciśnienie, lub w lewo, aby je zmniejszyć. Odczytaj ustawione ciśnienie na manometrze A.

Jak sprawdzić poziom oleju?

Spójrz przez wziernik (szkło poziomu oleju) na obudowie. Poziom oleju musi znajdować się powyżej czerwonego punktu na środku wziernika.

Jak wymienić olej?

Wyciągnij wtyczkę. Usuń korek wlewu oleju i odkręć wskaźnik poziomu oleju. Przechyl kompresor, aby spuścić stary olej. Wyczyść powierzchnię uszczelnienia, włóż ponownie wskaźnik i wlej nowy olej kompresorowy (typ A531001). Wymiana oleju co 500 godzin pracy lub pierwsza po 100 godzinach.

Jak wyczyścić filtr powietrza?

Odkręć filtr powietrza, wyjmij wkład gąbkowy. Wyczyść go sprężonym powietrzem lub wypłucz w wodzie. Pozostaw wkład do całkowitego wyschnięcia przed ponownym montażem. Czyszczenie co 300 godzin pracy.

Co zrobić w przypadku przegrzania lub nierównomiernej pracy?

Sprawdź poziom oleju. W razie potrzeby uzupełnij olej. Zbyt niski poziom oleju może prowadzić do nadmiernego tarcia i przegrzania.

Jak opróżnić zbiornik?

Upewnij się, że kompresor jest wyłączony, a zbiornik jest pozbawiony ciśnienia (max. 0,5 bara). Obróć zawór spustowy (na dnie zbiornika) w lewo, aby spuścić skropliny. Po zakończeniu zamknij zawór.

Jaki olej jest zalecany do kompresora?

PANSAM zaleca olej kompresorowy A531001 lub równoważny. Ilość oleju wynosi ok. 250 ml.

Czy kompresor może pracować w trybie ciągłym?

Nie, urządzenie jest przeznaczone do pracy krótkotrwałej S2 z maksymalnym czasem pracy 15 minut. Po tym czasie należy zapewnić fazę chłodzenia.

Jak prawidłowo utylizować kompresor?

Nie należy wyrzucać urządzenia do odpadów domowych. Oddaj je do punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego. W krajach UE sprzedawcy są zobowiązani do bezpłatnego przyjęcia zużytego sprzętu.

INSTRUKCJA OBSŁUGI A077070 Pansam

Instrukcja obsługi z kartą gwarancyjną

Olejový kompresor

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenie użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Podłączenie do sieci
8. Włączanie urządzenia
9. Użytkowanie urządzenia
10. Bieżące czynności obsługowe
11. Części zamienne i akcesoria
12. Samodzielne usuwanie usterek
13. Kompletacja urządzenia
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Wykaz części do rysunku złożeniowego
16. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone

symbolem i wszystkie instłkcje. Nieprzestrzeganie podanych

niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń.

Zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.

2. Opis urządzenia

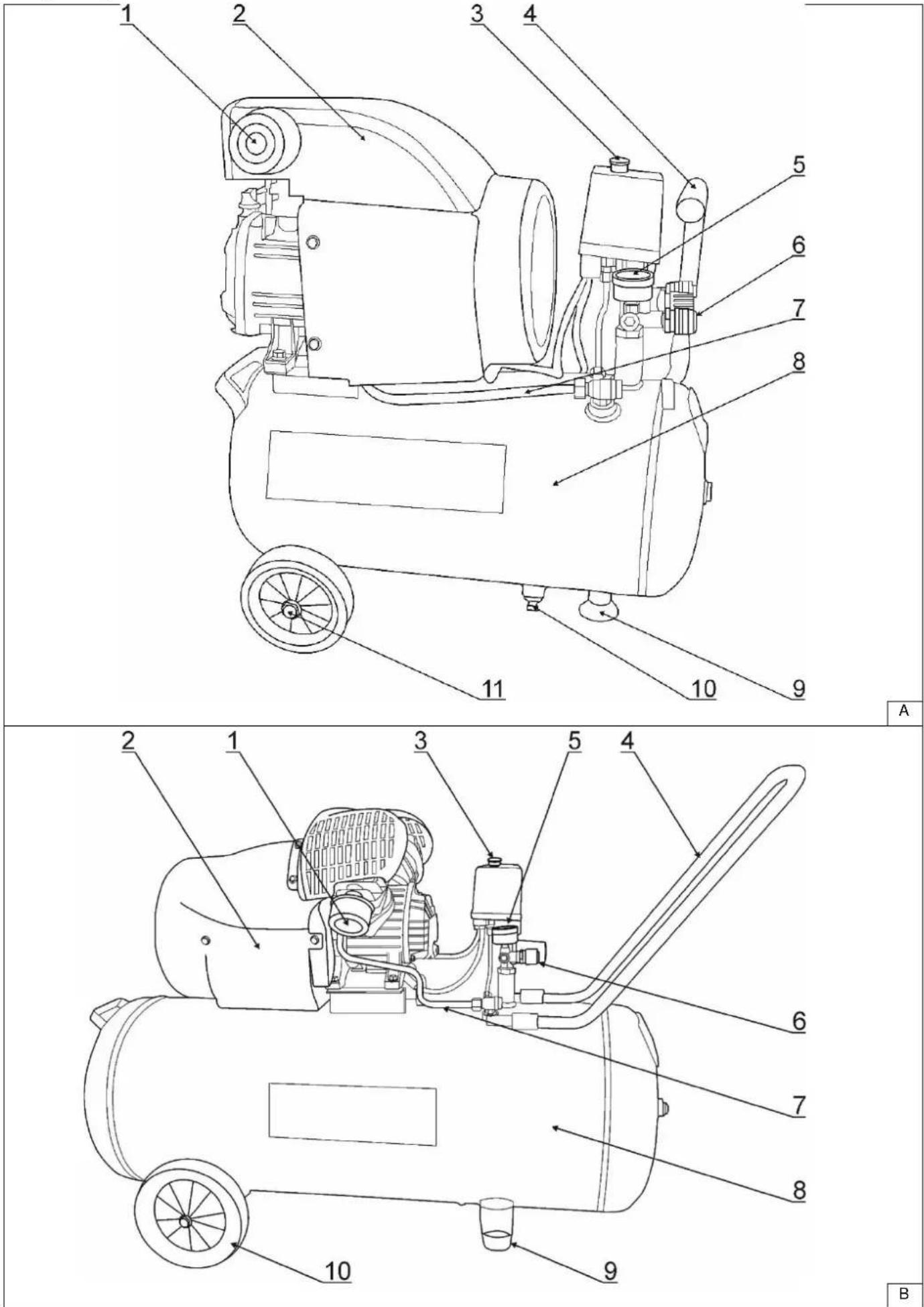

Rys. A: 1.Filtr powietrza; 2.Osłona silnika; 3.Włącznik; 4.Rączka; 5.Manometr 6.Zawór wylotowy; 7.Przewód tłoczący; 8.Zbiornik; 9.Stopka gumowa; 10.Zawór spustowy; 11.Kółka

Rys. B: 1.Filtr powietrza; 2.Ostona silnika; 3.Włącznik; 4.Rączka; 5.Manometr' 6.Zawór wylotowy; 7.Przewód tłoczący; 8.Zbiornik; 9.Stopka gumowa; 10.Kółka

3. Przeznaczenie urządzenia

Kompresor olejowy przeznaczony jest do sprężania powietrza atmosferycznego i po zastosowaniu odpowiedniego oprzyrządowania (zobacz rozdział Zalecany Osprzęt) może być wykorzystany do prostych prac związanych z przedmuchiwaniem (czyszczeniem), myciem, pompowaniem kół, malowaniem itp.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

Polecane przez PANSAM narzędzia do pracy z kompresorami opisano w punkcie Zalecany osprzęt.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

Dopuszczalne warunki pracy

Praca dorywcza S2 15 min

Maszyna może być użytkowana tylko w miejscach czystych, suchych,

dobrze przewietrzonych i w pomieszczeniach zamkniętych o

sprawnie działającej wentylacji. Chronić przed wilgocią i mrozem.

Zakres temperatur pracy (5 ÷ 40)°C

1. Dane techniczne

Model	A077020	A077030	A077060	A077070
Silnik elektyczny	jednofazowy indukcyjny
Napięcie pracy [V]	230
Częstotliwość sieci [Hz]	50
Moc znamionowa silnika [W]	1500		2300
Ilość cylindrów	1		2
Prędkość obrotowa silnika [ob./min]	2850
Maksymalne ciśnienie tłoczenia [bar]	8
Pojemność zbiornika powietrza [L]	24	50		100
Typ zbiornika	24FL	50FL	50VFL	100VFL
Najwyższa temperatura robocza [°C]	90
Najniższa temperatura robocza [°C]	-10
Numer fabryczny	Znajduje się na tabliczcze znamionowej zbiornika
Rok produkcji	Znajduje się na tabliczcze znamionowej zbiornika
Masa [kg]	27	30,5	43	55
Emisja hałasu
Poziom mocy dźwięku L_WA [dB(A)]	96,2	93	91,2	91,2
Poziom ciśnienia dźwięku L_PA [dB(A)]	76,2	74	71,2	71,2
Gwarantowany poziom L_WA [dB(A)]	97	97	97	97
Niepewność pomiaru ( K_WA )/ ( K_PA ) [dB(A)]	3
Ochrona przed dostępem bezpośrednim	IP X2

Informacja na temat halasu

Emisja hałasu została określona zgodnie z EN 60745, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.

6. Przygotowanie do pracy

Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Kompresor olejowy po wyjęciu z opakowania wymaga nieznacznych prac przygotowawczych.

Montaż kół jezdnych i stopy gumowej: (rys. 1)

Należy zamontować koła jezdne będące integralną częścią wyposażenia maszyny. Śruby (osie) kół po połączeniu z przygotowanymi fabrycznie wspornikami na zbiorniku należy dokręcić solidnie nakrętkami. W opakowaniu znajduje stopa gumow, którą należy osadzić w otworze wspornika od spodu zbiornika.

Montaż filtra powietrza: (rys. 2 i 2a )

Patrząc na kompresor od strony rękojeści, po lewej stronie

obudowy zespołu napędowego u góry znajduje się otwór przeznaczony do zamontowania filtra powietrza. Przed pierwszym uruchomieniem kompresora, należy wkręcić w ten otwór filtr(y) powietrza.

Montaż korka wiewu oleju: (rys. 3 i 3a)

Patrząc na kompresor od tyłu, na korpusie zespołu

napędowego nad wskaźnikiem poziomu oleju znajduje się zaślepka (Założona na czas transportu). Przed pierwszym uruchomieniem kompresora należy ją usunąć i w jej miejscu zamontować

korek wlewu oleju, który także jest częścią wyposażenia kompresora. Korek wciskamy w otwór.

⚠ UWAGA SPRAWDZIĆ POZIOM OLEJU WE WZIERNIKU (rys. A. 4). Poziom oleju winien być wyższy niż centralny czerwony punkt wziernika.

Dotyczy A077020 i A077030

Przed podłączeniem maszyny upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości.

Instalacja zasilająca maszynę powinna być wykonana przewodem miedzianym o minimalnym przekroju co najmniej 1,5 milimetra kwdr, powinna być poprowadzona od bezpiecznika o wartości 16A i winna spełniać przepisy bezpieczeństwa użytkowania. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od 1,5 mm kwdr. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

Dotyczy A077060/A077070

Przed podłączeniem maszyny sprawdzić, czy zabezpieczenie przeciążeniowe jest wciśnięte. Przed podłączeniem maszyny upewnić się, czy napięcie zasilania odpowiada podanej na tabliczce znamionowej wartości. Instalacja zasilająca maszynę powinna być wykonana przewodem miedzianym o minimalnym przekroju co najmniej 2,5 milimetra kwdr, powinna być poprowadzona od bezpiecznika o wartości 16A o charakterystyce zwłocznej i winna spełniać przepisy bezpieczeństwa użytkowania. Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od 2,5 mm kwdr. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny kabla zasilającego. Nie ciągnąć za kabel zasilający.

7. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
1400÷2300	1,5	16

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Na korpusie zespołu włącznika i łącznika ciśnieniowego, nad trójnikiem z dwoma manometrami znajduje się przycisk wyłącznika kompresora (czerwony grzybek - zobacz rysunek nr 5). Uniesienie go do góry spowoduje podanie napięcia i uruchomienie zespołu napędowego kompresora. Zespół napędowy zaczyna tloczyć powietrze do zbiornika poprzez przewód napełniający oraz zawór zwrotny. Łącznik ciśnieniowy jest ustawiony i wyregulowany fabrycznie na wartość ciśnienia 8 barów. W chwili gdy ta wartość ciśnienia zostanie przez kompresor wytworzona (ciśnienie maksymalne), łącznik ciśnieniowy przerywa podawanie napięcia i zespół napędowy kompresora przestaje tloczyć powietrze do zbiornika. Po osiągnięciu ciśnienia 8 barów i momencie odłączenia napięcia, poprzez przewód podłączony do stycznika zostaje opróżniona z resztek powietrza głowica i przewód napełniający. Podczas pobierania powietrza (praca z osprzętem) i tym samym opróżniania zbiornika do ustawionego fabrycznie minimum (ok. 5,5 bara), łącznik ciśnieniowy ponownie załącza napięcie i zespół kompresora zaczyna tloczyć powietrze do zbiornika. Cykl sprężania rozpoczyna się od nowa. Opisana powyżej zasada działania odnosi się do sytuacji gdy przycisk włączający jest cały czas uniesiony czyli w pozycji ZAŁĄCZONY (lub oznaczony I lub ON). Obsługujący może oczywiście przerwać cykl sprężania w każdej chwili, niezależnie od ciśnienia w zbiorniku (także gdy nie osiąga ono swojego ustawionego maksimum czyli 8 barów). By przerwać pracę wystarczy przycisk włącznika wcisnąć w dół na pozycję WYŁĄCZONY (lub oznaczoną O lub OFF) - zobacz rysunek numer 5).

Dla bezpieczeństwa obługującego, gdyby łącznik ciśnieniowy nie zadział, kompresor wyposażono w zawór bezpieczeństwa (zaworek z kółeczkiem, po prawej stronie trójnika z manometrami - zobacz rysunek numer 6 pozycja D).

⚠ UWAGA Nigdy nie należy regulować łącznika ciśnieniowego i zmieniać jego fabrycznych ustawień!

9. Użytkowanie urządzenia

Przed przystąpieniem do pracy należy sprawdzić poziom oleju w zespole napędowym kompresora. Do tego służy wziernik umieszczony na korpusie zespołu napędowego. Poziom oleju winien być wyższy niż centralny czerwony punkt wziernika (rys. 4).

Zbyt niski poziom oleju zwiększa tarcie w zespole napędowym kompresora i może doprowadzić do jego uszkodzenia. Zbyt wysoki poziom oleju może doprowadzić do przedostawania się oleju w układ sprężanego powietrza i do zbiornika. Ustawić stabilnie kompresor w miejscu przeznaczonym do pracy (zobacz Dopuszczalne Warunki Pracy oraz Bezpieczeństwo Użytkowania) i ewentualnie rozwinąć przedłużacz tak by nie przeszkadzał i nie stwarzał zagrożenia potknięciem. Kompresor zaopatrzony jest w dwa manometry (rys. 6) oraz dwa króćce przyłączenlowe osprzętu. Manometr oznaczony literką B jest manometrem wskazującym aktualne ciśnienie w zbiorniku. Podłączenie osprzętu pod króciec przyłączeniowy pod tym manometrem zawsze będzie oznaczało pracę z pełnym wydatkiem przepływu powietrza jaki zapewnia maksymalne ciśnienie w zbiorniku.

Manometr oznaczony literką A jest manometrem wskazującym ciśnienie zadawane (regulowane) przez operatora. Zakres regulacji ciśnienia zawiera się w granicach 0 - 8 barów. Do regulacji tego ciśnienia służy pokrętło oznaczone literką C. Pokręcanie pokrętłem C w kierunku przeciwnym do ruchu wskazówek zegara powoduje zmniejszanie ciśnienia na wyjściu (króciec przyłączeniowy pod manometrem A), natomiast pokręcanie pokrętłem w kierunku zgodnym z ruchem wskazówek zegara powoduje wzrost zadawanego ciśnienia.

Przykładowo: ustawiamy pokrętem C kręcąc nim w lewo ciśnienie 2 barów odczytując je z manometru A. Na wyjściu czyli króćcu przyłączeniowym pod manometrem A zawsze będzie wypływało powietrze o ciśnieniu 2 barów. Należy pamiętać, że praca z pełnym przepływem powietrza jest krótkotrwałą. Im mniejsze ciśnienie na wyjściu (czyli pobierane) tym dłuższy efektywny czas pracy. Kompresor musi nadążać napełniać zbiornik by utrzymać dłużej zadane ciśnienie powietrza na wyjściu. Może zaistnieć przypadek, że zadane ciśnienie na wyjściu jest zbyt duże by zapewnić dłuższą pracę kompresora z tak ustawionym ciśnieniem. Należy przerwać pracę by zbiornik się napełnił. Zablokowanie zadanego pokrętem C ciśnienia następuje poprzez przekręcenie czerwonej nakrętki znajdującej się w osi pokrętła i zablokowaniu jej na pokrętle C. Obok manometru B znajduje się zaworek bezpieczeństwa oznaczony literką D. Służy on z jednej strony jako zabezpieczenie przed ewentualną awarią łącznika ciśnieniowego i w momencie przekroczenia w zbiorniku ciśnienia 8 barów, zawór D przepuści powietrze, tym samym zmniejszając ciśnienie w zbiorniku. Zaworkiem tym można także szybko opróżnić zbiornik z powietrza, oczywiście przy wyłączonym kompresorze. Wystarczy uchwycić kółeczko na zaworku D i odiągnąć je zgodnie ze strzałką na rys. 6. Powietrze zawarte w zbiorniku zostanie usunięte. Po opróżnieniu zbiornika należy puścić kółeczko i pozwolić, by sprężynka zaworu zamknęła ponownie układ.

Oba króćce przyłączeniowe przystosowane są do szybkiego mocowania osprzętu, bez gwintu. Końcówkę przewodu osprzętu należy wcisnąć w króciec przyłączeniowy, aż zadziała zatrzask. Każdy osprzęt podłączamy przy opróżnionym z powietrza zbiorniku.

Za pomocą kompresora oraz odpowiedniego osprzętu można wykonywać między innymi takie operacje jak:

* Czyszczenie sprężonym powietrzem - pistolet do przedmuchiwania z różnymi dyszami

* Mycie woda, ropą itp. - pistolet do mycia
* Malowanie - pistolet natryskowy
* Pompowanie kół samochodowych - pistolet do pompowania
Do podłączania osprzętu służą winylowe przewody sprężyste o różnych długościach. Zalecany osprzęt wymieniono w dalszej części instrukcji obsługi.

10. Bieżące czynności obsługowe

UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.

Regularnie przed każdym rozpoczęciem pracy należy kontrolować poziom oleju. Po pierwszych 100 godzinach pracy należy wymienić olej na nowy co obrazuje rys nr 7. W celu wymiany oleju należy wyjąć korek wlewu oleju (krok 1) i za pomocą klucza 24 dla A077060/A077070 lub za pomocą klucza 10 dla A077020/30 odkręcić i wyjąć wziernik poziomu oleju (krok 2). Przechylić kompresor by olej swobodnie wypłynął z układu (krok 3). Oczysścić z resztek oleju miejsce wkręcenia śruby i zamontować ją ponownie dokręcając z wyczuciem kluczem (krok 4).

Włać nowy olej w miejscu mocowania korka wlewu (krok 5). Do kompresora PANSAM polecamy do kompresorów olej typu – A531001 firmy PANSAM lub inny takiej samej jakości. Zamontować korek wlewu oleju. Wymiany oleju kompresorowego na nowy (poza pierwszymi 100 godzinami pracy) należy dokonywać co 500 godzin pracy. Sposób postępowania jak wyżej. W układ mieści się około 250 ml oleju.

W przypadku gdy kompresor nie przepracował 500 godzin, a poziom oleju sprawdzany regularnie we wzierniku wykazuje stan zbyt niski, należy dolać oleju bez jego całkowitej wymiany. Prawidłowy poziom oleju obrazuje rysunek nr 4. Co 120 godzin pracy sprawdzić działanie zaworu bezpieczeństwa (rys nr 6 poz D oraz opis na stronie 6) spuszczając za jego pomocą powietrze ze zbiornika. Regularnie kontrolować stan zabrudzenia filtrów powietrza (rys nr 2). Użytkowanie kompresora w pomieszczeniach zakurzonych i brudnych zanieczyszcza filtr powietrza i prowadzi wprost do nadmiernego zużycia kompresora. Filtr należy czyścić każdorazowo, po 300 godzinach. Zdemontować filtr powietrza (wykręcić go). Część z gwintem odpiąć ze spinek i wyjąć wkład filtra (gąbka). Czyszczenie wkładu filtra najlepiej prowadzić

sprężonym powietrzem lub oplukać go w wodzie, odsączyć i osuszyć, pamiętając jednak by nie montować mokrego. Suchy włożyć w obudowę filtra i zamknąć zapinkami. Zamontować ponownie na kompresorze. Filtry wymieniać na nowe w zależności od intensywności eksploatacji kompresora, a zawsze dokonywać tego przy każdej wymianie oleju. Codziennie oczyszczać zbiornik z wody pochodzącej z kondensacji. Do oczyszczania zbiornika z resztek wody służy zawór spustowy pokazany na rysunku nr 8. Po opróżnieniu zbiornika z powietrza i pozostawieniu w nim ciśnienia około 0,5 bara należy odkręcić łęb z moletką śruby zaworu z rysunku nr 8. Pokręcając w kierunku przeciwnym do ruchu wskazówek zegara powoli otwierać zawór w celu spuszczenia powietrza i resztek wody. Po oczyszczeniu z wody należy ponownie zakręcić zawór spustowy. Nigdy nie odkręcać kluczem sześciokątnej śruby zaworu znajdującą się nad moletką. Utrzymywać kompresor w czystości, nie dopuszczać do nadmiernego zabrudzenia.

Przeglądy i prace konserwacyjne należy planować i przeprowadzać zgodnie z wymogami ustawowymi, odpowiednio do lokalizacji i sposobu eksploatacji urządzenia. Organy nadzoru mogą żądać okazania odpowiedniej dokumentacji.

11. Części zamienne i akcesoria

Akcesoria dostępne w sprzedaży:

A533082 - przewód elastyczny spiralny z szybkozłączką - długość 15 m.

A533081 - przewód elastyczny spiralny z szybkozłączką - długość 10 m.

A533080 - przewód elastyczny spiralny z szybkozłączką - długość 5 m..

A 533070 - pistolet lakierniczy dolny

A533060 - pistolet lakierniczy górny

A533050 - pistolet do pompowania z manometrem

A533040 - pistolet do ropowania (mycia)

A533031 - pistolet do przedmuchiwania długi

A533030 - pistolet do przedmuchiwania krótki

A533020 - komplet akcesoriów 6-cio elementowy

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasiliania.

Problem	Przyczyna	Rozwiązanie
Zespół napędowy nie działa	Przewód zasilający jest złę podłączony lub uszkodzony	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilający
	W gniazdku niema napięcia sieciowego	Sprawdzić napięcie w gniazdku, oraz sprawdzić czy nie zadziałał bezpiecznik
	Uszkodzony wyłącznik	Przekazać urządzenie do serwisu
Zespół napędowy pracuje nierównomier nie, przegrzewa się	Zbyt niski poziom oleju	Uzupełnić olej kompresorowy
	Zatarty tłok w tulei cylindrynowej	Przekazać urządzenie do serwisu
Kompresor głośny, wpada w drgania	Części przyłączeniowe połuzowane	Sprawdzić osłony – dokręcić, sprawdzić czy kompresor stoi stabilnie – poprawić
	Zbyt niski poziom oleju	Uzupełnić olej kompresorowy
Ciśnienie w ukladzie nie wzrasta, utrudniony przepływ powietrza	Brudny filtr powietrza	Oczyścić filtr powietrza
	Nieszczelność w podłączeniu	Sprawdzić podłączenie osprzęłu
	Zespół napędowy wolno pracuje	Uzupełnić olej, sprawdzić napięcie
	Uszkodzony tłok, zużyte pierścienie	Przekazać urządzenie do serwisu
	Pęknięta uszczelka	Przekazać urządzenie do serwisu
Zbyt duże zużycie oleju, zmiany poziomu oleju	Zużycie pierścieni tłokowych	Przekazać urządzenie do serwisu
	Kondensacja w misce olejowej	Oczyścić, wymienić olej
	Uszkodzona uszczelka	Przekazać urządzenie do serwisu
	Uszkodzona membra łącznika	Przekazać urządzenie do serwisu

Brak regulacji ciśnienia na wyjściu

Uszkodzony zawór

Przekazać urządzenie do serwisu

13. Kompletacja urządzenia

A077020:

1. Koła jezdne - szt. 2; 2. Sworzeń gwintowany mocowania kół - szt 2; 3. Nakrętka mocująca kół - szt. 2; 4. Komplet podkladek; 5. Stopa gumowa - szt. 1; 6. Korek wlewu oleju - szt. 1; 7. Filtr powietrza - szt. 1

A077030/A077060:

1. Koła jezdne - szt. 2; 2. Sworzeń gwintowany mocowania kół - szt 2; 3. Nakrętka mocująca kół - szt. 2; 4. Komplet podkładek; 5. Stopa gumowa - szt. 2; 6. Nakrętka mocująca stóp - szt. 2; 7. Korek wlewu oleju - szt. 1; 8. Filtr powietrza - szt. 2

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

15. Wykaz części do rysunku złożeniowego

1	Pokrywa filtra	38	Kształtka
2	Wkład filtra	39	Podkładka sprężysta
3	Kolanko	40	Śruba
4	Obudowa filtra	41	Uszczelka papierowa
5	Przewód tłoczący	42	Pokrywa głowicy
6	Śruba	43	Śruba
7	Wiatrak	44	Sworzeń tłoka
8	Pierścień zabezpieczający	45	Uszczelka papierowa
9	Szpilka	46	Makrętka
10	Podkładka sprężysta	47	Śruba
11	Zespół łącznika ciśnieniowego	48	Korek oleju z O - ring
12	Trójnik	49	Uszczelka olejowa
13	Przewód powrotny	50	Śruba
14	Śruba	51	Podkładka sprężysta
15	Osłona plastikowa silnika	52	Kondensator
16	Stopa gumowa	53	Wlrnik
17	Nakrętka	54	łożysko
18	Uszczelka zaworu spustowego	55	Stojan
19	Śruba zaworu spustowego	56	Podkładka sprężysta specjalna
20	Storzeń gwintowany	57	Pokrywa silnika
21	Koło jezdne	58	Podkładka specjalna
22	Podkładka sprężysta	59	Trójnik z regulatorem
23	Podkładka płaska	60	Pokrywa korpusu sprężarki
24	Nakrętka	61	Wał korbowy
25	Zbiornik	62	Kadłub sprężarki
26	Śruba	63	Śruba
27	Uszczelka wziernika	64	Pierścień uszczelniający
28	Wziernik poziomu oleju	65	łożysko
29	Korbowód	66	Zespół napędowy kpl
30	Zabezpieczenie sprężyste swożnia	67	Włącznik
31	Tłok	70	Korpus łącznika ciśnieniowego
32	Tuleja cylindra	71	Filtr powietrza kpl
33	Kołek metalowy	90	Szybkozłączka
34	Blaszka zaworu ssącego	91	Manometr
35	Podkładka zaworu	92	Zawór bezpieczeństwa
36	Płytką zaworu	99	Opakowanie jednostkowe (karton/kolor)
37	Blaszka zaworu tłocznego

A077060/A077070 (Rys. E)

Lp	Nazwa części PL	39	Wirnik
1	Sruba M6x55	40	Łożysko
2	Pokrywa głowicy	41	Podkładka sprężysta
3	Uszczelka papierowa	42	Wylącznik odśrodkowy kondensatora cz1
4	Płytka zaworu	43	Wylącznik odśrodkowy kondensatora cz2
5	Podkładka zaworu	44	Dekiel silnika
6	Blaszka zaworu ssącego	45	Pokrywa silnika
7	Pin	46	Śruba M5x30
8	Tuleja cylindra	47	Wiatrak
9	Uszczelka papierowa cylindra	48	Pierścień zabezpieczający
10	Pierścień tłoka	49	Obudowa zewnętrzna kompresora
11	Olejowy pierścienie tłoka	50	Śruba
12	Tłok	51	Rura łącząca sprężarkę z butłą
13	Sworzeń tłoka	52	Nakrętka M8
14	Zabezpieczenie sprężyste sworznia	53	Przewód powrotny
15	Korbowód	54	Śruba M8x25
16	Uszczelka pokrywy olejowej	55	Trójnik
17	Pokrywa korpusu sprężarki	56	Sworzeń gwintowany
18	Śruba M5x16	57	Tuleja sworznia
19	Uszczelka wziernika	58	Koło jezdne
20	Wziernik poziomu oleju	59	Korek
21	Śruba M6x10	60	Nakrętka M10
22	O-ring	61	Podkładka sworznia
23	Śruba	62	Korek spustowy
24	Wal korbowy	63	Śruba M8x25
25	Kadłub sprężarki	64	Stopą bumowa
26	Śruba M6x40	65	Nakrętka M8
27	Pierścień uszczelniający	66	Nakrętka łącznika ciśnieniowego
28	Łożysko	67	Łącznik ciśnieniowy
29	Kondensator CBB60 65μF	68	Zawór bezpieczeństwa
30	Nakrętka M8	69	Szybkozłączka
31	Kondensator CD60 200μF	70	Manometr
32	Maskownica	71	Włącznik
33	Śruba m8x25	72	Przewód zasilający z wtyczką
34	Kolanko	73	Gumowa rękojeść
35	Rurka łącząca	94	Zespół napędowy kpl
36	Kolanko	96	Korek wlewu oleju
37	Filtr powietrza	97	Wylącznik przeciążeniowy
38	Stojan

Karta gwarancyjna

na

[Kompresor olejowy]

Nr katalogowy: A077027/A077030/A077060/A077070 nr partii:

......

(zwane dalej Produktem)

Data zakupu produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

......

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnita się w okresie gwarancji. Sposób naprawy

Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

1. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Kompresor	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Uzupełnić	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

1. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia

23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

• numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

• plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

• Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in

z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie

7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

1. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8. 05-800 Pruszków.

2. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).

3. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

4. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

5. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

6. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

7. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

8. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objęłego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

1. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).

2. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o ochronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.

3. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratoria nie dłużej niż do momentu ich przedawnienia.

4. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. ustugi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.
5. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.
6. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.
7. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];
8. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

CZ Obsah

7. Pripojenie k sieti

A533070 – apatinis dażymo pistoletas
