A532113 - Szlifierka Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka pneumatyczna mimośrodowa 6"
Średnica tarczy	150 mm
Prędkość obrotowa	10 000 obr/min
Ciśnienie robocze	6–8 bar
Przepływ powietrza	127 l/min
Poziom hałasu	98 dB
Zalecana średnica przewodu	9,5 mm
Zalecana moc kompresora	2 KM (min.)
Rodzaj gwintu	1/4"
Zasilanie	Sprężone powietrze
Przeznaczenie	Szlifowanie, polerowanie, wygładzanie, usuwanie uszczelek, szlifowanie spoin
System mocowania tarczy	Rzep (szybka wymiana)
Regulacja prędkości	Pokrętło zaworu (obroty zgodnie/ przeciwnie do ruchu wskazówek)
Blokada wrzeciona	Tak
Środki ochrony	Okulary ochronne, ochronniki słuchu, ochrona dróg oddechowych
Konserwacja	Smarowanie zalecane
Okres gwarancji	24 miesiące
Producent	DEDRA-EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków

Często zadawane pytania - A532113 Pansam

Jakie ciśnienie robocze jest zalecane dla szlifierki A532113?

Zalecane ciśnienie robocze wynosi 6–8 bar.

Jak podłączyć szlifierkę do kompresora?

Należy podłączyć zgodnie ze schematem w instrukcji (rozdział 3). Użyj przewodu o średnicy wewnętrznej 9,5 mm i szybkozłączki 1/4".

Jak wymienić tarczę szlifierską?

Odłącz narzędzie od źródła powietrza. Poluzuj blokadę wrzeciona kluczem ampulowym, obróć blokadę, odkręć tarczę. Załóż nową tarczę, dokręć, odblokuj wrzeciono. System rzepowy umożliwia szybką wymianę przez oderwanie i docisnięcie nowej tarczy.

Czy szlifierka nadaje się do pracy ciągłej?

Nie, narzędzie nie jest przeznaczone do pracy ciągłej ani do prac zarobkowych. Zalecana jest praca przerywana.

Jakie środki ochrony osobistej należy stosować?

Podczas pracy należy używać okularów ochronnych, ochronników słuchu oraz ochrony dróg oddechowych.

Jaka jest prędkość obrotowa szlifierki?

Prędkość obrotowa wynosi 10 000 obr/min. Można ją regulować pokrętłem zaworu.

Jaka jest moc kompresora wymagana do pracy szlifierki?

Zalecana minimalna moc kompresora to 2 KM (koni mechanicznych).

Jakie tarcze można stosować?

Tarcze o średnicy 150 mm z systemem mocowania na rzep. Upewnij się, że dopuszczalna prędkość obrotowa tarczy jest nie niższa niż prędkość szlifierki.

Jaka jest gwarancja na urządzenie?

Produkt objęty jest 24-miesięczną gwarancją od daty zakupu. Warunkiem jest prawidłowe wypełnienie karty gwarancyjnej i przedstawienie dowodu zakupu.

Gdzie można uzyskać serwis?

Serwis centralny: DEDRA-EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, tel. [phone] wew. 129,165, e-mail: [e-mail]. Adresy serwisów w innych krajach na stronie www.dedra.pl.

INSTRUKCJA OBSŁUGI A532113 Pansam

Przeczytaj Instrukcję

INSTRUKCJA OBSŁUGI

Aktualna dla egzemplarzy

zakupionych po:

01 stycznia 2018 r.

SPIS TREŚCI:

1. Przeznaczenie urządzenia
2. Dane techniczne

3. Opis części

4. Użytkowanie urządzenia

5. Notatki
6. Karta gwarancyjna

Podczas pracy narzędziem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy uprzejmie o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

1. Przeznaczenie urządzenia

Szlifierka pneumatyczna mimośrodowa 6" jest produktem zaprojektowanym do szlifowania, polerowania oraz wygładzania różnego rodzaju powierzchni. Szlifierka zasilana jest strumieniem sprężonego powietrza. Urządzenie może służyć do usuwania uszczelek oraz szlifowania spoin spawalniczych. Szlifierka jest kompaktowym urządzeniem, o niewielkiej wadze co ułatwia pracę i podnosi ergonomie pracy.

2. Dane Techniczne

Średnica tarczy 150 mm

Prędkość obrotowa 10000 1/min

Ciśnienie robocze 6-8 bar

Ilość przepływu powietrza 127 l/min

Poziom hałasu 98 dB

Zalecana średnica przewodu 9,5 mm

Zalecana minimalna moc kompresora 2KM

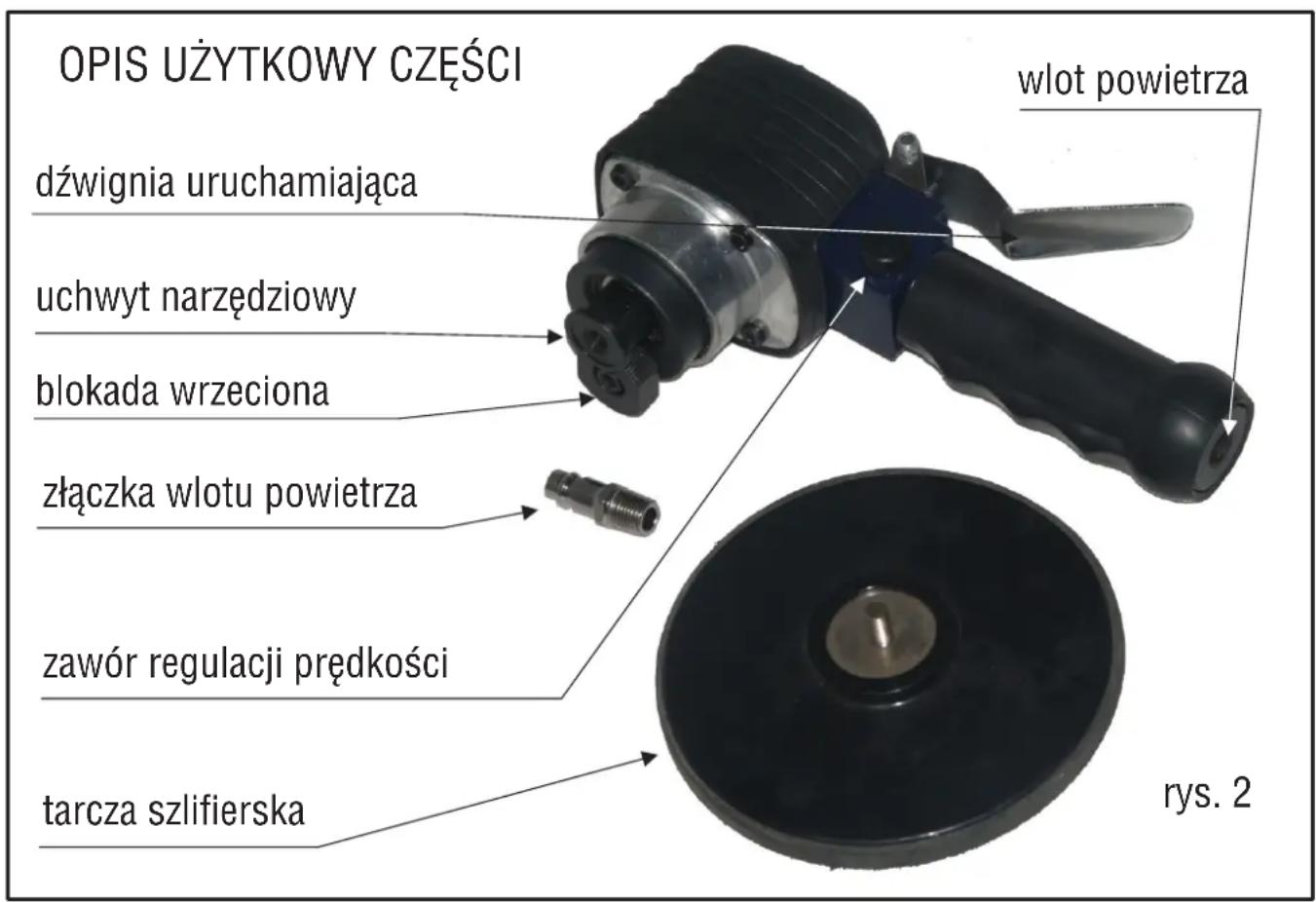

3. Opis części

4. Użytkowanie urządzenia

Przed podłączeniem urządzenia do kompresora należy upewnić się czy szlifierka nie jest uszkodzona.

Podłączyć szlifierkę w sposób pokazany na rysunku 3. Pokazany sposób podłączenia zapewni najbardziej efektywne wykorzystanie narzędzia, a także przedłuży jego żywotność.

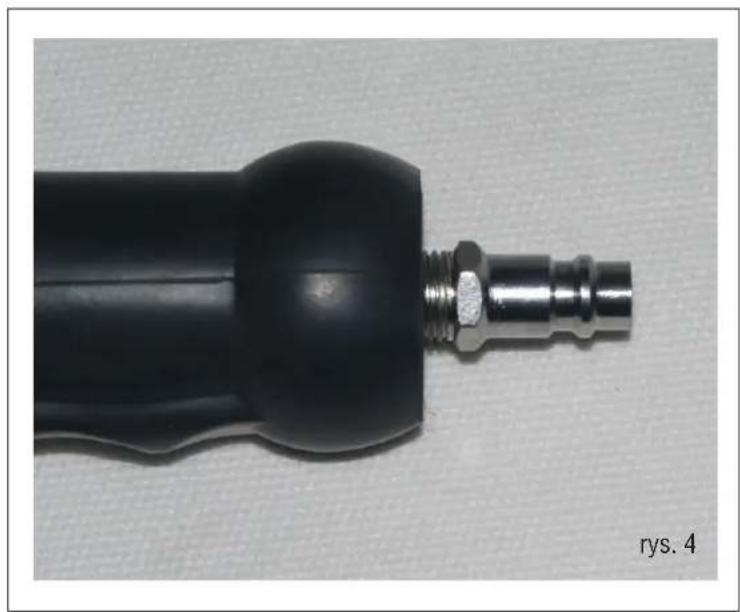

Przed przystąpieniem do pracy należy wkręcić złączkę wlotu powietrza do wlotu powietrza (rys. 4). Na zabieraku narzędzia zamocować końcówkę roboczą. Do pracy z narzędziami pneumatycznymi stosować tylko wyposażenie przystosowane do pracy z narzędziami udarowymi.

W celu zwiększenia obrotów szlifierki należy obrócić pokrętłem zaworu regulacji prędkości w kierunku zgodnym z ruchem wskazówek zegara do uzyskania wymaganej prędkości (rys. 5). By zmniejszyć obroty należy obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara.

Narzędzie nie jest przeznaczone do pracy ciągłej. Urządzenie nie jest przystosowane do prac zarobkowych. Zaleca się pracę w trybie przerywanym.

Montaż i wymiana tarczy szlifierskiej

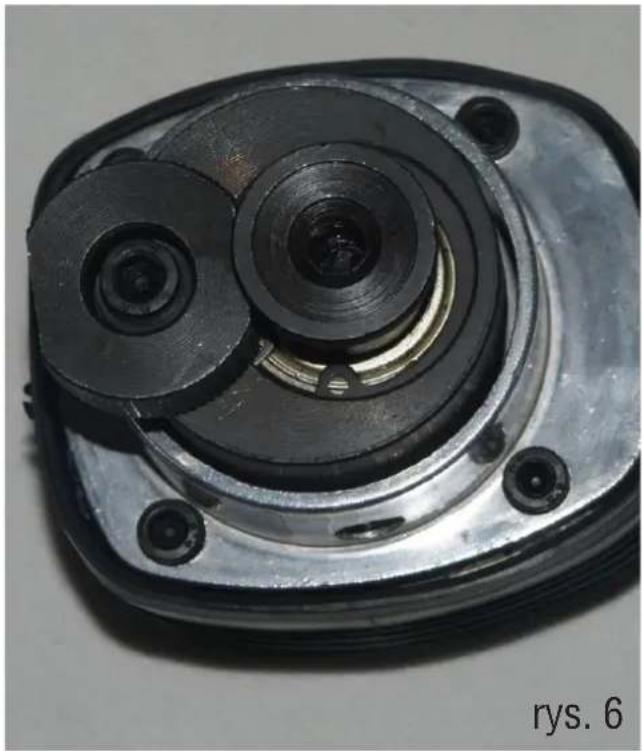

Przed wymianą tarczy należy upewnić się czy dopuszczalna prędkość obrotowa dla tarczy nie może być mniejsza niż prędkość obrotowa szlifierki. Za pomocą klucza ampulowego poluzować blokadę wrzeciona (rys. 6) i obrócić blokadę w sposób pokazany na rys. 7. Trzymając, mocno i pewnie wrzeciono dokręcić tarczę. Następnie odblokować wrzeciono i ustawić w pozycji gotowej do pracy (rys. 6). Zabronione jest używanie szlifierki z zablokowanym wrzecionem, może to doprowadzić do uszkodzenia narzędzia, a także do poważnych obrażeń. Urządzenie posiada system szybkiego montażu tarczy ściernej za pomocą rzepa. W celu wymiany należy oderwać zużytą tarczę, a następnie zamontować nową i mocno docisnąć zwracając uwagę na dokładny współosiowy montaż tarczy.

Uruchomienie szlifierki

W celu uruchomienia szlifierki należy odciągnąć kciukiem blokadę zabezpieczającą (rys.5 - 1) przed przypadkowym uruchomieniem narzędzia, a następnie wcisnąć dźwignie uruchamiającą (rys. 5 - 2). Stopień wciśnięcia dźwigni jest wprost proporcjonalny do obrotów wrzeciona. By osiągnąć pełne obroty nastawienia regulatora należy maksymalnie wcisnąć dźwignie.

Blokada wrzeciona ustawiona w pozycji pracy Blokada

wrzeciona ustawiona w pozycji zablokowanej

Użycie szybkozłączki

Stosować smarowanie

Średnica wewnętrzna przewodu

Średnica tarczy

Prędkość obrotowa

Ilość przepływu powietrza

Zalecana minimalna moc kompresora

Poziom hałasu

Rodzaj gwintu

Przeczytać instrukcję

Stosować środki ochrony dróg oddechowych

Stosować okulary ochrone

Używać ochronników słuchu

5. Notatki

Wyprodukowano dla:

DEDRA - EXIM Sp. z o.o.

05-800 PRUSZKÓW ul. 3 Maja 8

Tel. [phone]; fax [phone]

Serwis: wew. 129,165; [e-mail]

www.dedra.com.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A532113

Nazwa: Szlifierka pneumatyczna mimośrodowa

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

PANSAM
