INSTRUKCJA OBSŁUGI A533171 Pansam

PL Pistolet malarski HVLP

Instrukcja obsługi z kartą gwarancyjną - Instrukcja oryginalna

1. Przeznaczenie urządzenia
2. Dane techniczne
3. Użytkowanie urządzenia
4. Kompletacja maszyny, uwagi końcowe
5. Karta gwarancyjna

Deklaracja Zgodności - oddzielny dokument

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

UWAGA

Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

1. Przeznaczenie urządzenia

Pistolet malarski HVLP (High Volume Low Pressure - duża objętość przy niskim ciśnieniu) jest produktem zaprojektowanym do rozpylania lakierów na bazie: rozpuszczalników, wody, bejc, substancji ochronnych do drewna, substancji gruntujących metal. Farb emalii olejno-ftalowych, emalii akrylowych przeznaczonych do malowania techniką natryskową.

2. Dane Techniczne

Średnica przyłącza	1/4"
Średnica dyszy	1,4 mm
Opcjonalne dysze	1,4 - 2,5 mm
Zalecane ciśnienie pracy	2 - 3,5 bar
	28,8 - 51 psi
Max. dopuszczalne ciśnienie	8,3 bar
	120 psi
Pojemność kubeczka	600 ml
Zapotrzebowanie powietrza	118-201 l/min
Szerokość malowania	180 - 250 mm
Emisja hałasu:
Poziom ciśnienia dźwięku LPA	77,4 dB (A)
Poziom mocy dźwięku LWA	90,4 dB (A)
Niepewność pomiaru k	2,5 dB(A)
Waga	0,70 kg

3. Użytkowanie urządzenia

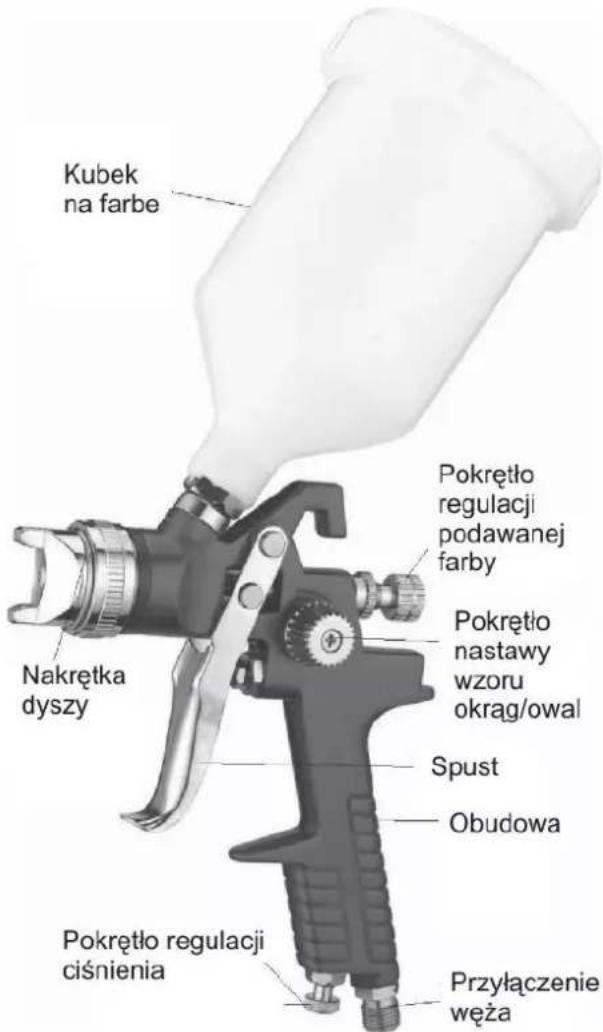

OPIS UŻYTKOWY CZĘŚCI

Kubek na farbe Pokrętło regulacji podawanej farby Pokrętło nastawy wzoru okrąg/owal Nakrętka dyszy Spust Obudowa Pokrętło regulacji ciśnienia Przyłączenie węża

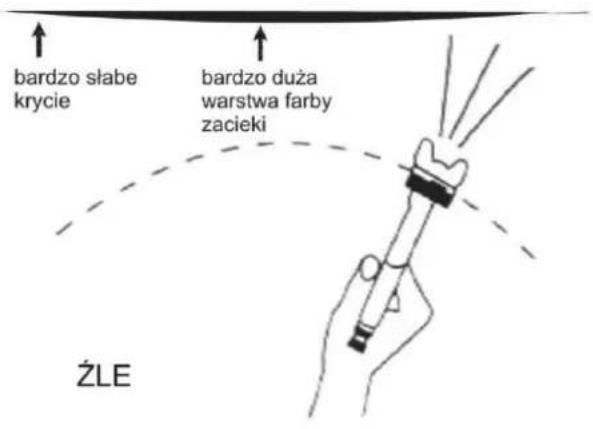

SPOSÓB POPRAWNEGO MALOWANIA

bardzo słabe krycie bardzo duża warstwa farby zacieki ŻLE

15-30 cm krycie powinno być równe podczas całej drogi pistoletu początek wciśnięcie spustu DROGA PISTOLETU zwolnienie spustu koniec DOBRZE

Ciśnienie pracy

Średnica zewnętrzna przewodu

Użycie szybkozłączki

Przeczytać instrukcję

Kształt rozpylanego strumienia

		Położenie 2 dysz w pozycji pionowej struga powietrza formuje poziome rozproszenie farby. Przy takim ustawieniu motylków można malować większe powierzchnie.
		Położenie 2 dysz w pozycji poziomej, struga powietrza formuje pionowe rozproszenie farby. Przy takim ustawieniu motylków można malować większe powierzchnie.
		Położenie dysz w pozycji pod kątem 45 stopni, powoduje, że struga powietrza jest okrągła. Takie ustawienie motylków umożliwia malowanie małych powierzchni oraz miejsc trudno dostępnych (wszędzie tam gdzie wymagana jest dokładność).

4. Kompletacja

1. Pistolet, 2. Górny zbiornik, 3. Klucz uniwersalny, 4. Tulejka do odkręcania głowicy, 5. Szczoteczka, 6. Dodatkowy filtr

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione

Instrukcja aktualna dla egzemplarzy zakupionych po:

01.01.2017

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

E-mail [e-mail]

www.dedra.pl

W domu możesz z nami zrobić wszystko!

Dziękujemy za dokonanie wyboru elektronarzędzi DEDRA.

Zapraszamy do wypróbowania także innych naszych narzędzi i elektronarzędzi, przeznaczonych do obróbki drewna, ceramiki i metalu.

Wśród nich znajdą Państwo między innymi:

Pilarki tarczowe do drewna stołowe, taśmowe, ręczne oraz kątowe 600 W - 3000 W
Strugarki grubościowe, wyrówniarki oraz strugi elektryczne ręczne
Wyrzynarki przenośne i ręczne oraz frezarki
Przecinarki do płytek ceramicznych z tarczami diamentowymi oraz bruzdownice
Młotowiertarki, wiertarki stołowe i ręczne, wiertarko-wkrętarki akumulatorowe
Przecinarki taśmowe do metalu oraz przecinarki ściernicowe
Szlifierki kątowe
Wciągniki elektryczne
Piły tarczowe do drewna z węglikami spiekanymi oraz uniwersalne o średnicach do 600 mm
Diamentowe piły tarczowe do cięcia ceramiki oraz jej szlifowania o średnicach 110 mm-350 mm
Diamentowe koronki do ceramiki
Wycinacze otworów z nasypem węglika wolframu oraz pilniki
Otwornice do drewna
Mieszaki do zapraw, tynków, klejów oraz farb
Komplety kluczy, nasadek, końcówek roboczych
Wkrętaki, kombinerki, szczypce, cęgi oraz nitownice
Zestawy wiertel do drewna, ceramiki i metalu
Zestawy wiertel oraz dług do招待iertarek
Piły ręczne oraz brzeszczoty
Miarki zwijane oraz składane, noże
Poziomnice, poziomnice laserowe, poziomnice wodne, łaty murarskie
Noże do szkła, przyssawki, oleje
Torby narzędziowe
oraz wiele innych narzędzi i akcesoriów

Zapraszamy do odwiedzenia naszej strony internetowej lub bezpośredni kontakt z nami. Wszelkich niezbędnych informacji udzielą Państwu nasi pracownicy z działów handlowego oraz technicznego. Do Państwa dyspozycji jest serwis elektronarzędzi DEDRA z możliwością zakupu dowolnej części zamiennej do wszystkich naszych maszyn.

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A533171

Nazwa: Pistolet lakierniczy

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

DEDRA EXIM Sp. z o.o.
05-80 0 Prusz ków u l. 3 Maja 8
tel: (+ 48 / 2 2) 73-83-777
fax: (+ 48 / 22) 73-83-779
http://www.dedra.pl
e-mai l: info@ dedra.pl
ADNOTACJE O DOKO NANYCH N A PRAWA CH
A533171

Data zgłoszenia do naprawy	Data wykonania naprawy	Zakres naprawy, opis czynności naprawczych	Podpis wykonującego naprawę
