1. Przeznaczenie urządzenia
2. Dane techniczne
3. Bezpieczeństwo pracy
4. Użytkowanie maszyny
5. Karta gwarancyjna

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

e-mail: [e-mail]; [e-mail]

www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez uprzedniego powiadomienia.

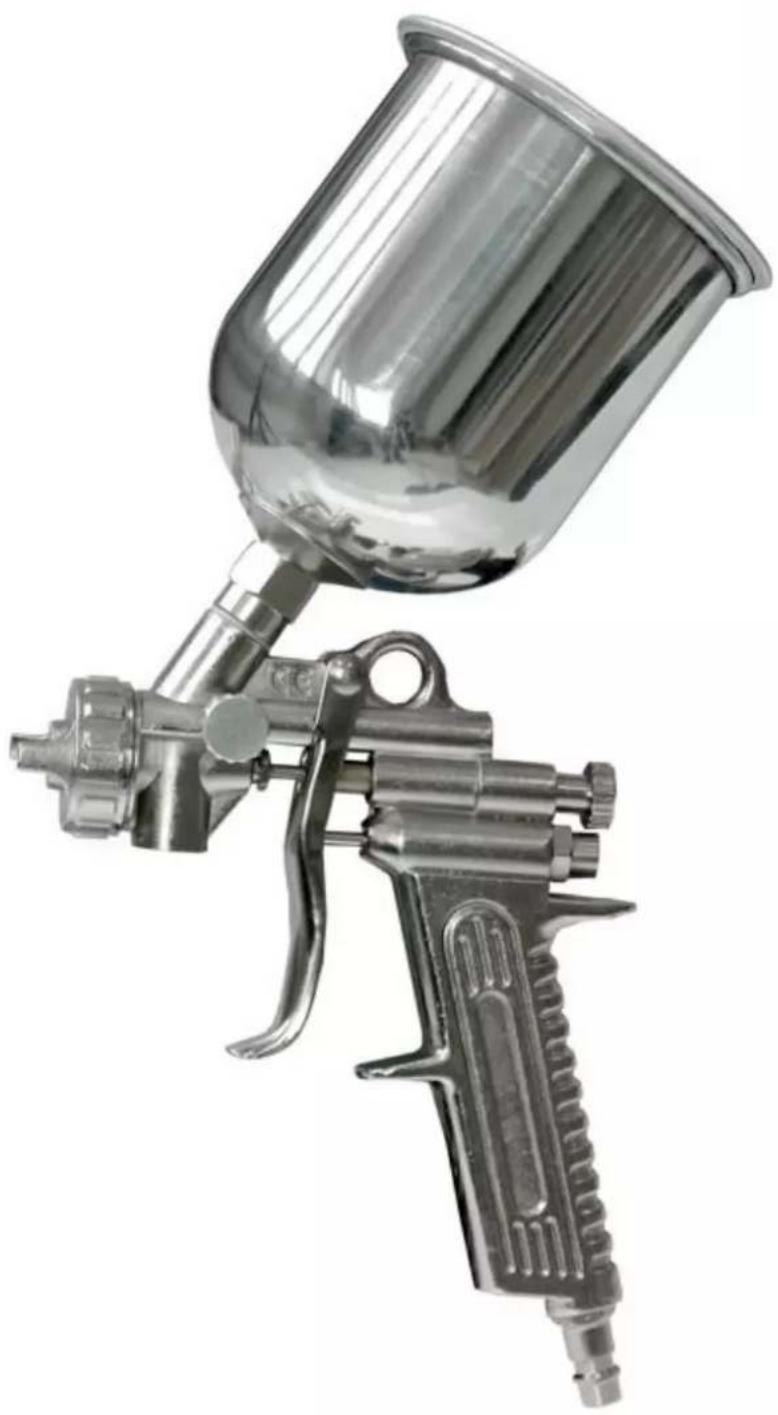

1. Przeznaczenie urządzenia

Pistolet malarski - jest produktem zaprojektowanym do rozpyłania lakierów na bazie: rozpuszczalników, wody, bejc, substancji ochronnych do drewna, substancji gruntujących metal. Farb emalii olejno-ftalowych, emalii akrylowych przeznaczonych do malowania techniką natryskową. Urządzenie może również rozpyłać farby ścienne: lateksowe.

2. Dane Techniczne

A532062

Średnica przyłącza 1/4"

Średnica dyszy 1,5 mm

Zalecane ciśnienie pracy

Max. dopuszczalne ciśnienie

Pojemność kubeczka

Zapotrzebowanie powietrza

Szerokość malowania

Masa 0,70 kg

3 - 5 bar (43,5 - 72,5 psi)

7 bar (100 psi)

500 ml

118-200 l/min

180 - 250 mm

3. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

1. Akcesoria może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.
2. W czasie pracy należy stosować środki ochrony osobistej: okulary ochronne, ochronniki słuchu, środki ochrony dróg oddechowych, odzież Ochronną w zależności od wykonywanych czynności.
3. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy odłączonym urządzeniu od zasilania w powietrze (np. kompresor / sprężarka).
4. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.
5. Podczas rozpylania produktów łatwopalnych (farby, lakiery itp) należy zachować szczególną ostrożność.
6. Zabronione są jakiekolwiek modyfikacje urządzeń.
7. Zabrania się odkręcania złączek będących pod ciśnieniem.
8. Każdorazowo przed podłączeniem urządzeń należy sprawdzić i upewnić się że nie wykazują one pęknięć, odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na sprawne. Nie pracować niesprawnym osprzętem.
9. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej pracy z kompresorem.
10. Nie ciągnąć za przewód przyłączeniowy.
11. Należy pracować w dobrze wentylowanych pomieszczeniach.

4. Użytkowanie urządzenia

Przygotowanie powierzchni do malowania.

Przed rozpoczęciem malowania wybranego elementu należy przygotować jego powierzchnię. Powierzchnia taka powinna zostać umyta wodą, oczyszczona i dodatkowo odtłuszczona. W przypadku kiedy mamy powierzchnię gładką, przed odtłuszczeniem należy taką powierzchnię dodatkowo zmatowić.

Pistolet należy podłączyć do układu ciśnieniowego, który może być wyposażony dodatkowo w filtr odwadniacz, reduktor ciśnienia. (Skompresowane powietrze w układzie ciśnieniowym zawierające wilgoć, może przyczynić się do uzyskania nieprawidłowej powłoki lakierniczej)

Malowanie

Intensywność rozpylania ustawia się za pomocą pokrętła regulacyjnego znajdującego się w tylnej części pistoletu, natomiast regulację strumienia dokonujemy za pomocą motylka dyszy.

a) Położenie motka w pozycji pionowej – uzyskujemy strumień w poziomie.
b) Położenie motka w pozycji poziomej – uzyskujemy strumień w pionie.
c) Położenie motylka pod kątem 45°- uzyskujemy strumień w kształcie koła.

Sposób poprawnego malowania

Aby uzyskać wymagany efekt końcowy:

a) Należy trzymać pistolet prostopadle do malowanej powierzchni.
b) Ruch pistoletu należy rozpocząć przed naciśnięciem spustu oraz zakończyć po zwolnieniu spustu.
c) Należy cały czas utrzymywać odpowiednią odległość pistoletu od malowanej powierzchni ok 15-30 cm. Zgodnie z rysunkiem (Rys. 3).

Czyszczenie i konserwacja

iem czyszczenia należy odłączyć pistolet od spreżonego powietrza.

zakończeniu pracy, należy rozkręcić pistolet malarski, poszczególne elementy

oraz wnętrze pistoletu oczyścić za pomocą rozpuszczalnika i szczotki. Po zakończeniu należy wszystko z powrotem zmontować.

UWAGA! Nie zanurzać całego pistoletu lakierniczego w rozpuszczalniku, ponieważ może to spowodować uszkodzenie uszczelnień.

OPIS UŻYTKOWY CZĘŚCI

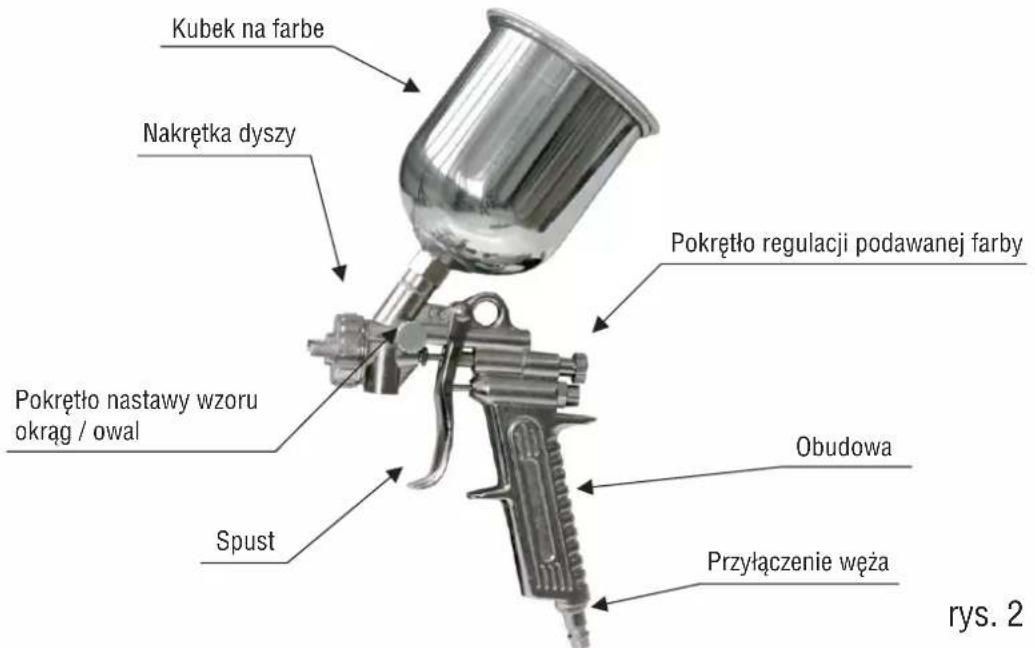

Kubek na farbe Nakrętka dyszy Pokrętło nastawy wzoru okrąg / owal Spust Pokrętło regulacji podawanej farby Obudowa Przyłączenie węża rys. 2

SPOSÓB POPRAWNEGO MALOWANIA

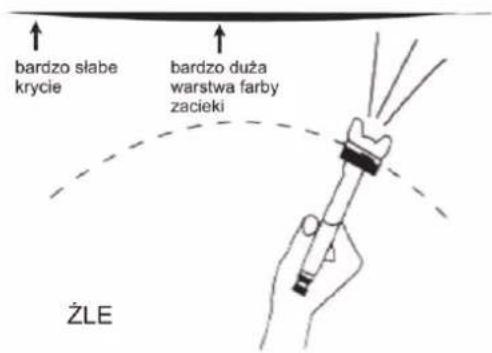

bardzo słabe krycie bardzo duża warstwa farby zacieki ŻLE

15-30 cm początek wcśtnięcie spustu krycie powinno być równe podczas całej drogi pistoletu DROGA PISTOLETU zwolnienie spustu koniec DOBRZE rys.

rys. 3
