INSTRUKCJA OBSŁUGI A532028 Pansam

Przeczytaj
Instrukcję

INSTRUKCJA OBSŁUGI

Aktualna dla egzemplarzy

zakupionych po:

01 styczeń 2018 r.

SPIS TREŚCI:

1. Przeznaczenie zestawu
2. Dane techniczne

3. Użytkowanie

4. Kompletacja

5. Spis części

Podczas pracy narzędziem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy uprzejmie o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa aerografu.

1. Przeznaczenie zestawu

Zestaw do precyzyjnego malowania z aerografem jest produktem zaprojektowanym do rozpylania farb techniką airbrush. Szczególne zastosowanie znajduje podczas malowania modeli, precyzyjnego zdobienia różnorodnych powierzchni oraz prac artystycznych. Do zalet aerografu należy zaliczyć: dużą precyzję podczas malowania, rozmiar zbiorniczka idealny do malowania większych modeli (nie trzeba tak często napełniać zbiorniczka), prostą konstrukcję gwarantującą niezawodność działania, ze względu na niewielką liczbę elementów dużą łatwość czyszczenia, możliwość podłączenia do butli ze sprężonym gazem za pomocą adaptera, niewielką masę i wymiary.

2. Dane Techniczne

1-3,5 (15-50 PSI)

0,8

15

20; 90

3. Użytkowanie

Podłączenie aerografu

Aerograf może być zasilany za pomocą kompresora o małej mocy 1-3,5bar, lub za pomocą puszki ze sprężonym gazem przeznaczonej do użytku z aerografami malarskimi.

W przypadku podłączenia aerografu do kompresora należy podłączyć przewód zasilający do nakrętki podłączeniowej z gwintem (zdj. 1). Układ zasilania sprężonym powietrzem powinien być wyposażony w osuszacz powietrza (dostępny w asortymencie firmy Dedra nr art.. A532200) (rys. 2).

Używając pojemnika ze sprężonym gazem do malowania aerografem, należy zastosować dołączoną do zestawu specjalną nakrętkę z zaworem. Nakrętkę należy dokręcić w kierunku zgodnym z ruchem wskazówek zegara (zdj. 2). Następnie należy dokręcić drugą stronę wężyka do aerografu w kierunku zgodnym ze wskazówkami zegara (zdj. 3). By zasilić aerograf należy odkręcić zawór znajdujący się u góry nakrętki zgodnie ze wskazówkami zegara.

Zawór jest zaprojektowany do pracy z ciśnieniem z zakresu 1-3,5 bar (15-50 PSI). Zalecane ciśnienie pracy to 2 bary (30 PSI).

nakrętka z zaworem zdj. 2

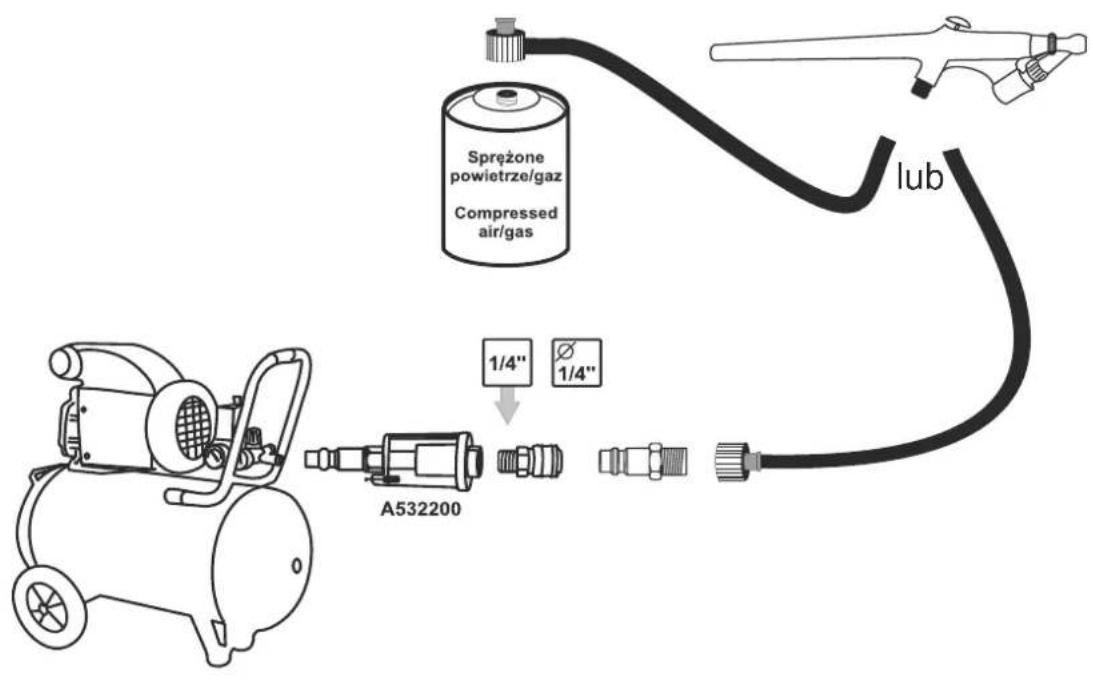

SPOSÓB PODŁĄCZENIA

Sprężone powietrze/gaz Compressed air/gas lub 1/4" 1/4" A532200

rys. 2

spust

zdj. 3

Regulacja strumienia farby

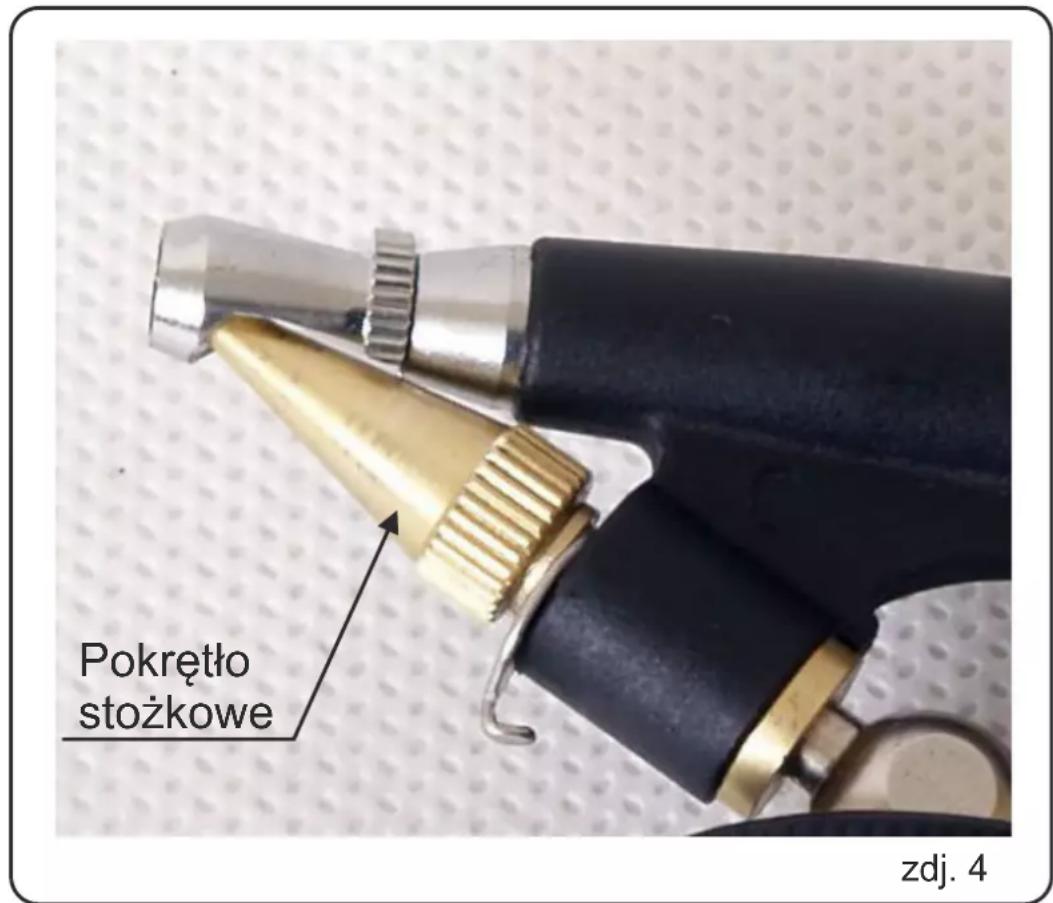

Strumień farby może być regulowany za pomocą pokrętła stożkowego znajdującego się pod wylotem dyszy (zdj. 4). Wylot dyszy jest zamknięty, gdy pokrętło stożkowe jest dokręcone zgodnie z kierunkiem wskazówek zegara do pozycji granicznej (nie jest możliwy dalszy obrót). Maksymalny strumień uzyskujemy gdy pokrętło odkręcone jest maksymalnie w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Minimalny strumień uzyskujemy przez pokręcenie pokrętła w kierunku przeciwnym. Naciśnięcie spustu (zdj. 3) powoduje podanie farby do dyszy.

Pokrętło stożkowe zdj. 4

4. Kompletacja

1. Aerograf, 2. Przewód elastyczny, 3. Słoik na farbę, 4. Nakrętka z zaworem, 5. Nakrętka podłączeniowa, 6. Słoik roboczy

5. Spis części

obudowa ze spustem końcówka dysza rękojeść słoik na farbę blaszka dociskowa głowica podkładka nakrętka podkładka wężyk z gwintem przewód elastyczny uszczelka nakrętka podłączeniowa nakrętka z zaworem słoik roboczy

Notatki

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A532028

Nazwa: Zestaw do precyzyjnego malowania z aerografem

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.
