A533060 - Generator Pansam - Bezpłatna instrukcja obsługi

Rodzaj produktu	Generator prądu
Marka	Pansam
Model	A533060
Typ silnika	Czterosuwowy, benzyna
Moc maksymalna	5,5 kW (6,9 kVA)
Moc znamionowa	5,0 kW (6,3 kVA)
Napięcie wyjściowe	230 V
Prąd znamionowy	21,7 A
Pojemność zbiornika paliwa	20 l
Czas pracy (50% obciążenia)	Około 8 godzin
Poziom hałasu (7 m)	~70 dB(A)
Wymiary (dł. x szer. x wys.)	620 x 460 x 480 mm
Waga	48 kg
Rodzaj rozruchu	Ręczny (linka) / elektryczny (opcja)
Gniazda wyjściowe	2 x 230 V, 1 x 12 V
Funkcje bezpieczeństwa	Automatyczny regulator napięcia (AVR), czujnik poziomu oleju
Pojemność oleju silnikowego	1,1 l
Rodzaj paliwa	Benzyna bezołowiowa 95
Konserwacja	Wymiana oleju co 50 h, czyszczenie filtra powietrza co 25 h
Gwarancja	2 lata (z zastrzeżeniami)

Często zadawane pytania - A533060 Pansam

Jak często wymieniać olej w generatorze Pansam A533060?

Olej należy wymieniać co 50 godzin pracy lub raz na sezon. Używaj oleju SAE 10W-30 do silników czterosuwowych. Regularna wymiana zapewnia długą żywotność silnika.

Jaki olej silnikowy zaleca się do generatora?

Zalecany jest olej wysokiej jakości SAE 10W-30 (lub 10W-40 w wyższych temperaturach). Poziom oleju sprawdzaj przed każdym uruchomieniem. Pojemność miski olejowej wynosi 1,1 litra.

Co zrobić, gdy generator nie odpala?

Sprawdź: 1) poziom paliwa i oleju, 2) czy kurek paliwa jest otwarty, 3) stan świecy zapłonowej (oczyść lub wymień), 4) filtr powietrza (oczyść lub wymień). Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy można używać generatora w deszczu?

Nie. Generator należy używać wyłącznie w suchym miejscu, z dala od wilgoci. Narażenie na deszcz grozi porażeniem prądem i uszkodzeniem urządzenia. W razie potrzeby zastosuj zadaszenie, ale nie zamykaj otworów wentylacyjnych.

Jaki jest czas pracy na pełnym zbiorniku?

Przy 50% obciążenia generator pracuje około 8 godzin. Przy pełnym obciążeniu czas ten może skrócić się do 5-6 godzin. Zbiornik ma pojemność 20 litrów.

Jakie napięcie i prąd daje generator A533060?

Generator dostarcza napięcie 230 V (gniazda standardowe) i prąd znamionowy 21,7 A. Posiada również gniazdo 12 V do ładowania akumulatorów.

Czy generator ma regulator napięcia AVR?

Tak, generator wyposażony jest w automatyczny regulator napięcia (AVR), który stabilizuje napięcie wyjściowe, co jest bezpieczne dla podłączonych urządzeń elektronicznych.

Jak przechowywać generator przez dłuższy czas?

Spuść paliwo ze zbiornika i gaźnika, wymień olej, wyczyść filtr powietrza, odłącz akumulator (jeśli jest). Przechowuj w suchym pomieszczeniu, przykryty pokrowcem. Co kilka miesięcy uruchom na chwilę generator, aby nasmarować silnik.

Gdzie znajduje się numer seryjny generatora?

Numer seryjny znajduje się na tabliczce znamionowej przymocowanej do ramy generatora, zwykle z boku lub z tyłu obudowy. Jest niezbędny przy zamawianiu części zamiennych i w serwisie.

Jakie części zamienne są najczęściej potrzebne?

Najczęściej wymieniane są: świeca zapłonowa, filtr powietrza, filtr paliwa, olej silnikowy, uszczelki. Części te można nabyć u autoryzowanych dealerów lub przez internet, podając model A533060.

INSTRUKCJA OBSŁUGI A533060 Pansam

PL Pistolet lakierniczy

Instrukcja obsługi

1. Przeznaczenie urządzenia
2. Dane techniczne
3. Bezpieczeństwo pracy
4. Użytkowanie maszyny
5. Karta gwarancyjna

Deklaracja Zgodności dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności należy skontaktować się z Dedra-Exim Sp. z o.o.

Podczas użytkowania urządzenia zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o uważne zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi i Deklaracji Zgodności.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Kontakt:

DEDRA - EXIM Sp. z o.o.

05-800 Pruszków ul. 3 Maja 8

Tel. [phone] wew. 129,165;

fax [phone]

e-mail: [e-mail];

[e-mail]

www.dedra.pl

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji

Obsługi we fragmentach albo w całości bez zgody DEDRA-EXIM zabronione.

Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno - technicznych oraz kompletacyjnych bez

uprzedniego powiadomienia.

1. Przeznaczenie urządzenia

Pistolet malarski - jest produktem zaprojektowanym do rozpyłania lakierów na bazie: rozpuszczalników, wody, bejc, substancji ochronnych do drewna, substancji gruntujących metal. Farb emalii olejno-ftalowych, emalii akrylowych przeznaczonych do malowania techniką natryskową. Urządzenie może również rozpyłać farby ścienne: lateksowe.

2. Dane Techniczne

A533060

Średnica przyłącza 1/4"

Srednica dyszy 1,5 mm

Zalecane ciśnienie pracy 3 - 4 bar

Pojemność kubeczka 500 ml

Zapotrzebowanie powietrza 118-200 l/min

Szerokość malowania 180 - 250 mm

Masa 0,60 kg

3. Bezpieczeństwo pracy

Prosimy uprzejmie o dokładne zapoznanie się z treścią tego rozdziału, celem maksymalnego ograniczenia możliwości powstania urazu, bądź wypadku spowodowanego niewłaściwą obsługą, lub nieznajomością Przepisów Bezpieczeństwa Pracy.

1. Akcesoria może użytkować osoba, która dokładnie zapoznała się i zrozumiała treść Instrukcji Obsługi.

2. W czasie pracy należy stosować środki ochrony osobistej: okulary ochronne, ochronniki słuchu, środki ochrony dróg oddechowych, odzież Ochronną w zależności od wykonywanych czynności.

3. Wszelkie regulacje, konserwacje, lub czynności obsługowe należy wykonywać przy odłączonym urządzeniu od zasilania w powietrze (np. kompresor / spreżarka).

4. Sprężone powietrze posiada znaczną energię. Nie kierować strumienia sprężonego powietrza w stronę ludzi i zwierząt.

5. Podczas rozpylania produktów łatwopalnych (farby, lakiery itp) należy zachować szczególną ostrożność.

6. Zabronione są jakiekolwiek modyfikacje urządzeń.

7. Zabrania się odkręcania złączek będących pod ciśnieniem.

8. Każdorazowo przed podłączeniem urządzeń należy sprawdzić i upewnić się że nie wykazują one pęknięć, odkształceń oraz czy połączenie jest szczelne. Pęknięte lub przetarte (nieszczelne) przewody należy wymienić na sprawne. Nie pracować niesprawnym osprzętem.

9. Przed rozpoczęciem pracy upewnić się czy zastosowany osprzęt jest dobrany parametrami ciśnienia do efektywnej pracy z kompresorem.

10. Nie ciągnąć za przewód przyłączeniowy.

11. Należy pracować w dobrze wentylowanych pomieszczeniach.

4. Użytkowanie urządzenia

Przygotowanie powierzchni do malowania.

Przed rozpoczęciem malowania wybranego elementu należy przygotować jego powierzchnię. Powierzchnia taka powinna zostać umyta wodą, oczyszczona i dodatkowo odtłuszczona. W przypadku kiedy mamy powierzchnię gładką, przed odtłuszczeniem należy taką powierzchnię dodatkowo zmatowić.

Pistolet należy podłączyć do układu ciśnieniowego, który może być wyposażony dodatkowo w filtr odwadniacz, reduktor ciśnienia. (Skompresowane powietrze w układzie ciśnieniowym zawierające wilgoć, może przyczynić się do uzyskania nieprawidłowej powłoki lakierniczej)

Malowanie

Intensywność rozpylania ustawia się za pomocą pokrętła regulacyjnego znajdującego się w tylnej części pistoletu, natomiast regulację strumienia dokonujemy za pomocą motylka dyszy.

a) Położenie motka w pozycji pionowej – uzyskujemy strumień w poziomie.
b) Położenie motka w pozycji poziomej – uzyskujemy strumień w pionie.
c) Położenie motylka pod kątem 45°- uzyskujemy strumień w kształcie koła.

Sposób poprawnego malowania

Aby uzyskać wymagany efekt końcowy:

a) Należy trzymać pistolet prostopadle do malowanej powierzchni.
b) Ruch pistoletu należy rozpocząć przed naciśnięciem spustu oraz zakończyć po zwolnieniu spustu.
c) Należy cały czas utrzymywać odpowiednią odległość pistoletu od malowanej powierzchni ok 15-30 cm. Zgodnie z rysunkiem (Rys. 3).

Czyszczenie i konserwacja

iem czyszczenia należy odłączyć pistolet od spreżonego powietrza.

zakończeniu pracy, należy rozkręcić pistolet malarski, poszczególne elementy

oraz wnętrze pistoletu oczyścić za pomocą rozpuszczalnika i szczotki. Po zakończeniu należy wszystko z powrotem zmontować.

UWAGA! Nie zanurzać całego pistoletu lakierniczego w rozpuszczalniku, ponieważ może to spowodować uszkodzenie uszczelnień.

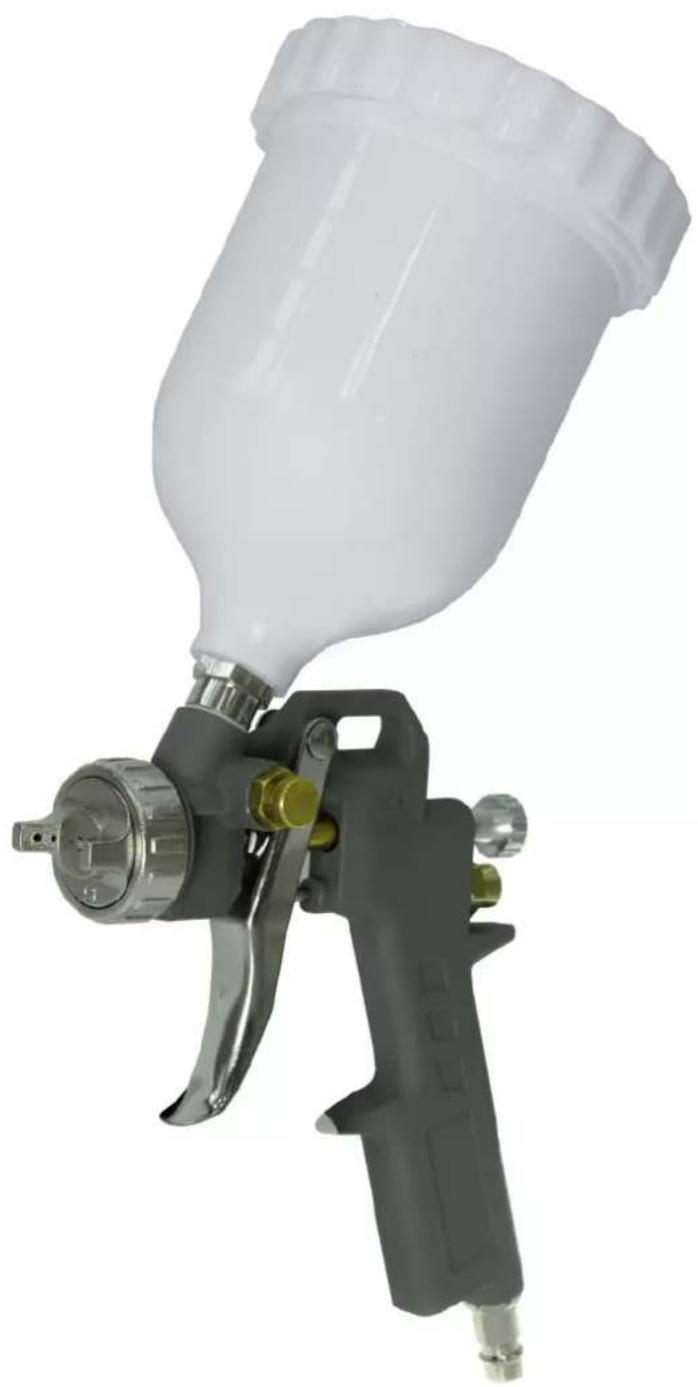

OPIS UŻYTKOWY CZĘŚCI Kubek na farbę Nakrętka dyszy Pokrętło nastawy wzoru okrąg / owal Spust Pokrętło regulacji podawanej farby Obudowa Przyłączenie węża rys. 2

SPOSÓB POPRAWNEGO MALOWANIA

bardzo słabe krycie bardzo duża warstwa farby zacieki ŻLE

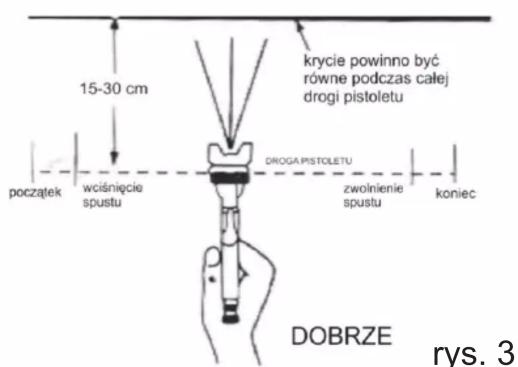

15-30 cm początek wciśnięcie spustu krycie powinno być równę podczas całej drogi pistoletu DROGA/PISTOLETU zwolnienie spustu koniec DOBRZE rys. 3

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A533060

Nazwa: Pistolet lakierniczy

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
