A533070 - Generator Pansam - Bezpłatna instrukcja obsługi

Typ produktu	Pistolet lakierniczy z dolnym zbiornikiem
Model	A533070
Średnica przyłącza	1/4"
Średnica dyszy	1,5 mm
Zalecane ciśnienie pracy	3-4 bar
Pojemność kubeczka	750 ml
Zapotrzebowanie powietrza	118-201 l/min
Szerokość malowania	180-250 mm
Waga	0,80 kg
Przeznaczenie	Rozpylanie lakierów, bejc, emalii, farb lateksowych
Zalecane materiały	Farby na bazie wody, olejne, akrylowe, podkłady
Okres gwarancji	24 miesiące
Instrukcja bezpieczeństwa	Przestrzegać zasad BHP, unikać pożaru i porażenia prądem
Czyszczenie i konserwacja	Po użyciu przepłukać rozpuszczalnikiem, przetrzeć dyszę
Warunki przechowywania	W suchym miejscu, z dala od źródeł ciepła

Często zadawane pytania - A533070 Pansam

Jak rozcieńczyć farbę do pistoletu lakierniczego Pansam A533070?

Zaleca się stosowanie rozcieńczalnika odpowiedniego do rodzaju farby. Konsystencja powinna być zbliżona do mleka. Sprawdź instrukcję producenta farby.

Jakie ciśnienie powietrza jest optymalne dla tego pistoletu?

Optymalne ciśnienie wynosi 3-4 bar. Zbyt wysokie ciśnienie może powodować mgłę farby.

Czy mogę używać pistoletu do farb lateksowych?

Tak, pistolet nadaje się do farb lateksowych, pod warunkiem odpowiedniego rozcieńczenia.

Jak wyczyścić pistolet po użyciu?

Należy przepłukać zbiornik i dyszę odpowiednim rozpuszczalnikiem, a następnie przedmuchać sprężonym powietrzem.

Co zrobić, gdy pistolet zatyka się podczas malowania?

Sprawdź ciśnienie powietrza, oczyść dyszę i filtr. Upewnij się, że farba jest odpowiednio rozcieńczona.

Jaka jest średnica dyszy w tym modelu?

Średnica dyszy wynosi 1,5 mm, co umożliwia precyzyjne nakładanie farby.

Czy do pistoletu pasują akcesoria innych marek?

Zaleca się stosowanie oryginalnych akcesoriów Pansam, ale standardowe przyłącze 1/4'' może pasować do wielu kompresorów.

Jak długo trwa gwarancja na pistolet A533070?

Gwarancja wynosi 24 miesiące od daty zakupu, zgodnie z kartą gwarancyjną.

Czy mogę malować pionowe powierzchnie bez ściekania?

Tak, regulacja strumienia i odpowiednia gęstość farby pomagają uniknąć ściekania. Trzymaj pistolet prostopadle.

Gdzie znaleźć serwis w przypadku awarii?

Lista autoryzowanych serwisów dostępna jest na stronie dedra.pl. Reklamacje należy zgłaszać w punkcie sprzedaży.

INSTRUKCJA OBSŁUGI A533070 Pansam

Przeczytaj Instrukcję

INSTRUKCJA OBSŁUGI

Aktualna dla egzemplarzy

zakupionych po: 01 styczeń 2018 r.

SPIS TREŚCI:

1. Przeznaczenie urządzenia

2. Dane techniczne

3. Użytkowanie urządzenia

4. Notatki

Podczas pracy narzędziem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy uprzejmie o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji.

Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji Obsługi wpłynie na przedłużenie żywotności Państwa kompresora

Deklaracja Zgodności została dołączona jako oddzielny dokument. W razie braku dołączonej Deklaracji Zgodności prosimy o kontakt z DEDRA-Exim Sp. z o.o.

1. Przeznaczenie urządzenia

Pistolet malarski - jest produktem zaprojektowanym do rozpylania lakierów na bazie: wody, bejc, substancji ochronnych do drewna, substancji gruntujących metal. Farb emalii, emalii akrylowych przeznaczonych do malowania techniką natryskową. Urządzenie może również rozpyłać farby ścienne: lateksowe.

2. Dane Techniczne

A533070

Średnica przyłącza 1/4"

Średnica dyszy 1,5 mm

Zalecane ciśnienie pracy 3 - 4 bar

Pojemność kubeczka 750 ml

Zapotrzebowanie powietrza 118-201 l/min

Szerokość malowania 180 - 250 mm

Waga 0,80 kg

Proszę zachować instrukcję, nie wyrzucać jej.

3. Użytkowanie urządzenia

rys. 2

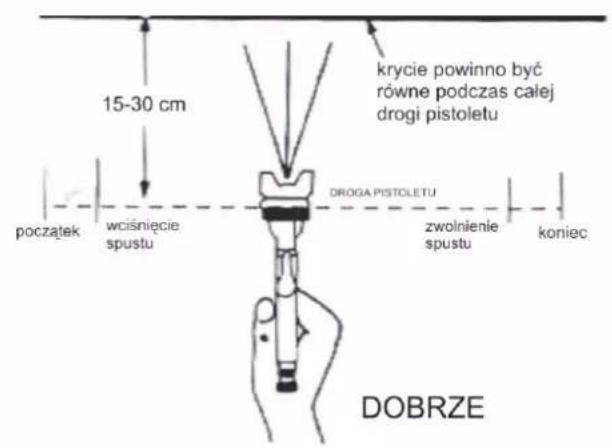

SPOSÓB POPRAWNEGO MALOWANIA

rys. 3

Karta Gwarancyjna

Pieczęć sprzedawcy

Data i podpis ....

Nr katalogowy: A533070

Nazwa: Pistolet lakierniczy dolny zbiornik

Numer partii: ....

Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

WARUNKI GWARANCJI

1. Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno - użytkowymi opisanymi w Instrukcji Obsługi. Udzielamy gwarancji na okres 24 miesięcy licząc od daty zakupu uwidocznionej w niniejszym dokumencie. Gwarancja obowiązuje na całym terenie Rzeczypospolitej Polskiej i UE. Adresy serwisów dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu dla danego kraju zobowiązania gwaranta realizuje serwis centralny. Reklamacja winna być zgłoszona pisemnie w okresie trwania gwarancji.
2. Gwarantowi przysługuje uprawnienie do wyboru sposobu zaspokojenia uznanych roszczeń gwarancyjnych (nieodpłatna naprawa, wymiana produktu na nowy lub odstąpienie od umowy).
3. Gwarancja obejmuje wyłącznie uszkodzenia powstałe w okresie obowiązywania gwarancji, które wyniknęły z przyczyn tkwiących w sprzedanym produkcie lub nieprawidłowości spowodowanych złą technologią wykonania.
4. Wady ujawnione w okresie gwarancyjnym będą usunięte przez DEDRA-EXIM w terminie nie dłuższym niż 14 dni roboczych od dnia dostarczenia do serwisu. Czas naprawy może się przedłużyć w wypadku konieczności sprowadzenia części niezbędnych do naprawy, o czym użytkownik zostanie powiadomiony.

5. Reklamowany produkt winien być dostarczony do punktu sprzedaży. Warunkiem rozpatrzenia reklamacji jest :

6. przedstawienie prawidłowo wypełnionej Karty Gwarancyjnej,

7. przedstawienie dokumentu potwierdzającego fakt dokonania zakupu wraz z datą sprzedaży (np. paragon, faktura VAT)

8. dostarczenie pełnej kompletacji zgodnie z punktem „kompletacja” w instrukcji obsługi.

9. Gwarancja nie obejmuje wad powstałych w wyniku:

10. użytkowania niezgodnego z przeznaczeniem i zaleceniami Instrukcji Obsługi,

11. przeciążenia urządzenia, prowadzącego do uszkodzenia silnika, elementów przekładni mechanicznej lub innych elementów urządzenia,
12. dokonywania napraw przez osoby nieupoważnione,
13. dokonywania modyfikacji w konstrukcji,
14. uszkodzeń mechanicznych, fizycznych, chemicznych, spowodowanych siłami i czynnikami zewnętrznymi, zanieczyszczeniem mikrośrodowiska

15. uszkodzeń będących następstwem: montażu niewłaściwych części lub osprzętu, stosowania niewłaściwych smarów, olejów, środków konserwujących

16. Gwarancji nie podlegają części ulegające naturalnemu zużyciu w czasie eksploatacji takie jak: bezpieczniki termiczne, szczotki elektrografitowe, linki napędowe, paski klinowe, uchwyty narzędziowe, końcówki robocze elektronarzędzi (piły tarczowe, wiertła, frezy, itp.).

17. Tabliczka znamionowa urządzenia powinna być czytelna. Reklamowany egzemplarz należy dokładnie zabezpieczyć przed uszkodzeniami w transporcie. Na ile to możliwe dostarczyć w oryginalnym opakowaniu.

Oświadczenie Nabywcy

Warunki gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
