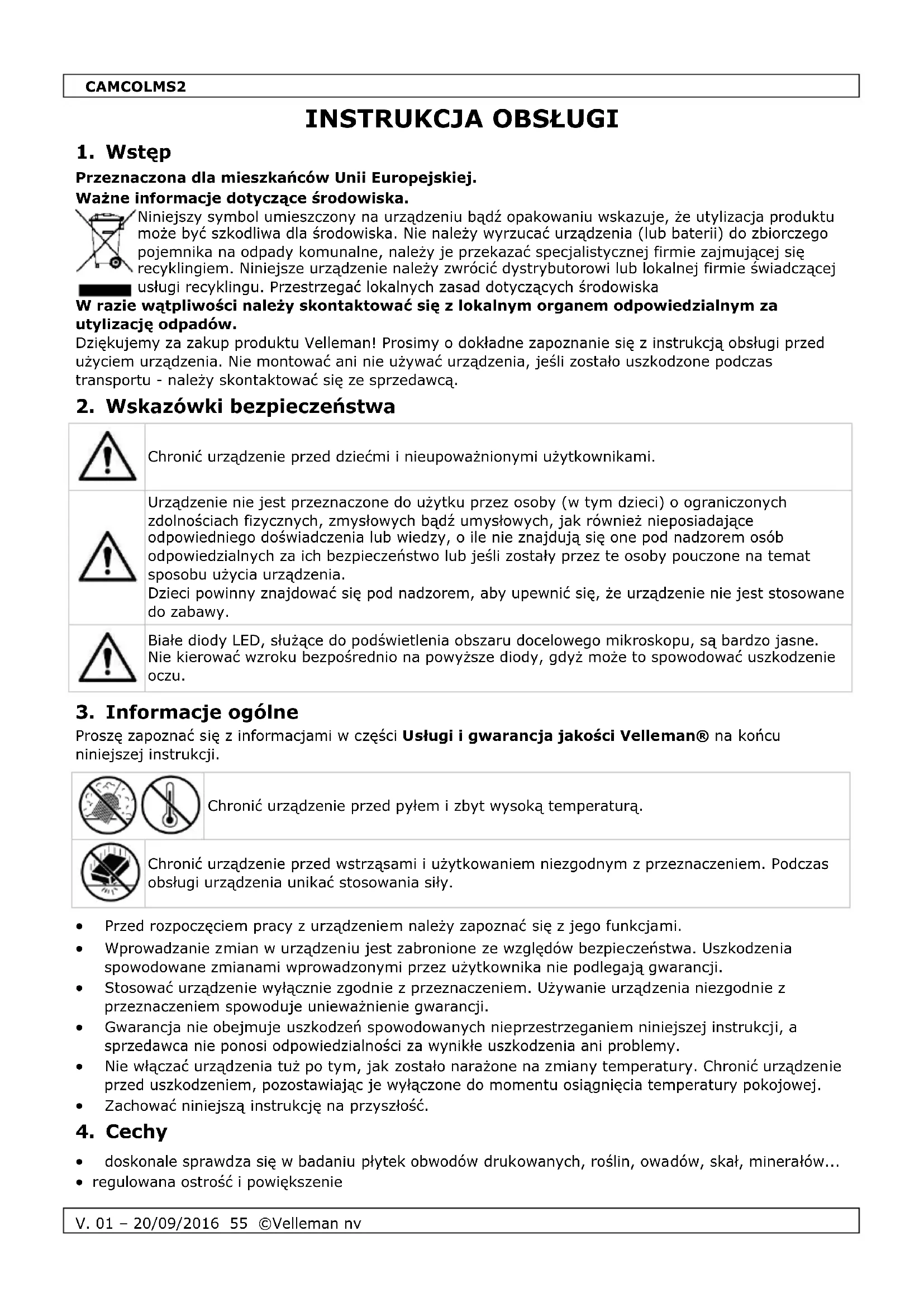

INSTRUKCJA OBSŁUGI CAMCOLMS2 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.

Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również nieposiadające odpowiedniego doświadczenia lub wiedzy, o ile nie znajdują się one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub jeśli zostały przez te osoby pouczone na temat sposobu użycia urządzenia. Dzieci powinny znajdować się pod nadzorem, aby upewnić się, że urządzenie nie jest stosowane do zabawy.

Białe diody LED, służące do podświetlenia obszaru docelowego mikroskopu, są bardzo jasne. Nie kierować wzroku bezpośrednio na powyższe diody, gdyż może to spowodować uszkodzenie oczu.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Chronić urządzenie przed pyłem i zbyt wysoką temperaturą.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.

Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami. Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji. Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy. Nie włączać urządzenia tuż po tym, jak zostało narażone na zmiany temperatury. Chronić urządzenie przed uszkodzeniem, pozostawiając je wyłączone do momentu osiągnięcia temperatury pokojowej. Zachować niniejszą instrukcję na przyszłość.

doskonale sprawdza się w badaniu płytek obwodów drukowanych, roślin, owadów, skał, minerałów... regulowana ostrość i powiększenieCAMCOLMS2

V. 01 – 20/09/2016 56 ©Velleman nv

białe diody LED na podczerwień z regulacją nasilenia 2 tryby pracy o monitor HDMI: przez wyjście HDMI, Obraz wideo można zapisać na karcie microSD (do 32GB) o komputer: przez złącze USB, obraz wideo można zapisać na komputerze. wyposażony w oprogramowanie na PC: Portable Capture HD

Patrz rysunki na stronie 2 niniejszej instrukcji.

pokrętło regulacji mikrometrycznej

gniazdo na kartę microSD

linijka powiększająca

pokrętło regulacji makrometrycznej

pokrętło regulacji makrometrycznej

Patrz rysunki na stronie 3 niniejszej instrukcji.

1. Umieścić wagę na płaskiej, stabilnej i nieśliskiej powierzchni. Wsunąć ramę mikroskopu do

wgłębienia w podstawce i zamocować dokręcając nakrętkę (patrz rys. I1).

2. Wsunąć mikroskop do ramy i zamocować dokręcając nakrętkę (patrz rys. I2).

3. Wyregulować wysokość mikroskopu do pożądanej (patrz rys. I3).

7. Regulacja ostrości

Patrz rysunki na stronie 4 niniejszej instrukcji.

1. Obrócić pokrętło regulacji makrometrycznej aby uzyskać ogólny obraz (patrz rys. F1).

2. Obrócić pokrętło regulacji mikrometrycznej aby poprawić ostrość obrazu (patrz rys. F2).

3. Ustabilizować mikroskop pokrętłem blokującym (patrz rys. F3).

8. Użytkowanie mikroskopu

1. Podłączyć mikroskop do zasilanego portu USB.

2. Podłączyć mikroskop do telewizora lub monitora za pomocą kabla HDMI.

3. Włączyć telewizor lub monitor i ustawić obraz z HDMI.

4. Włączyć mikroskop.

8.2 Wykonywanie zdjęć

1. Włożyć kartę microSD (max. 32 GB SDHC) do mikroskopu.

2. Umieścić obiekt pod obiektywem. Dostosować ostrość obrazu za pomocą pokręteł.

3. Nacisnąć przycisk zapisu aby zapisać obraz na karcie microSD.

1. Należy upewnić się, że w karta microSD jest zamontowana w urządzeniu.

2. Wcisnąć przycisk zmiany trybów aby przejść w tryb odtwarzania.

3. Wcisnąć przycisk „do dołu” aby obejrzeć wcześniejsze obrazy; wcisnąć przycisk zmiany trybów aby

powrócić do trybu podglądu.

Obrazy można przechowywać na karcie microSD lub na komputerze. W tym celu należy podłączyć mikroskop do komputera i wyeksportować obrazy z karty microSD na komputer.CAMCOLMS2

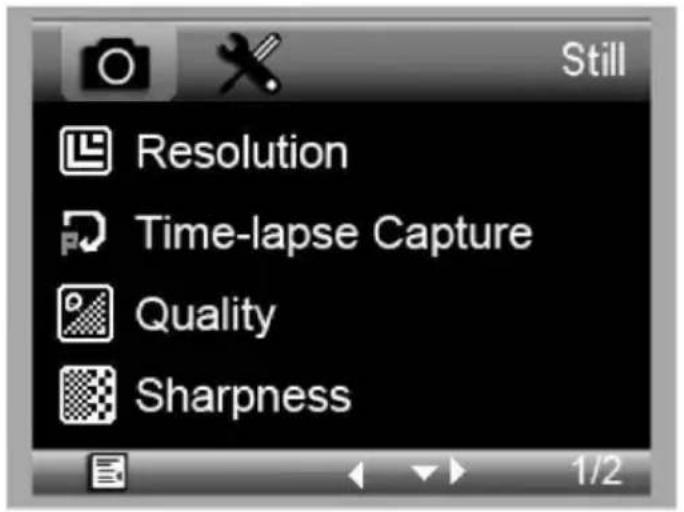

Nacisnąć przycisk menu aby wejść do menu głównego I.

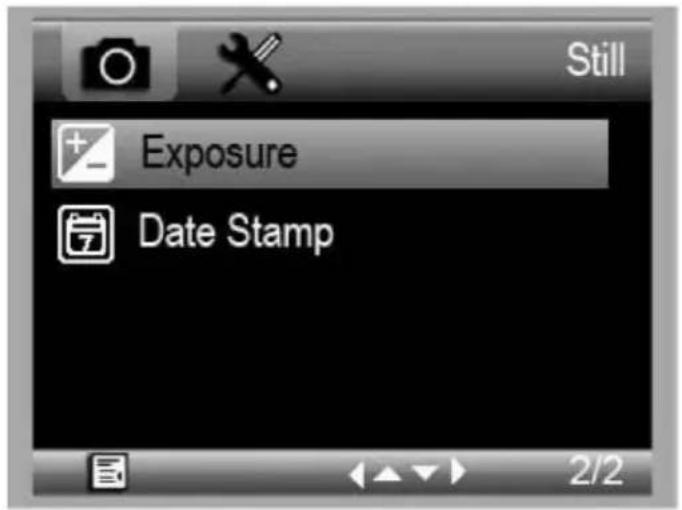

Nacisnąć przycisk menu ponownie aby wejść do menu głównego II.

Wybrać pozycję z listy za pomocą przycisku „do dołu” i potwierdzić wybór za pomocą przycisku zapisu.

Wybrać rozdzielczość: WVGA, 2M, 3M, 5M, 8M lub 14M.

9.2 Rejestracja poklatkowa:

Ilość klatek: Ilość klatek, które będą rejestrowane automatycznie w zaprogramowanym okresie. Czas rejestracji: Okres, w którym urządzenie zarejestruje wybraną ilość obrazów.

1. Wcisnąć przycisk zapisu aby potwierdzić zapis ustawień. Następnie wcisnąć przycisk zmiany trybów

aby powrócić do trybu podglądu.

2. Wcisnąć przycisk zapisu aby rozpocząć rejestrację poklatkową. Po zarejestrowaniu zaprogramowanej

liczby klatek mikroskop powróci do trybu podglądu.

Wybór jakości zapisu: Wysoka, Normalna lub Ekonomiczna.

Wybór rodzaju obrazu: Ostry, Normalny lub Miękki.

Regulacja jasności: +2/3, +0,0 lub -1/3.CAMCOLMS2

Ustawienie, czy na zdjęciu ma być zapisywana data.

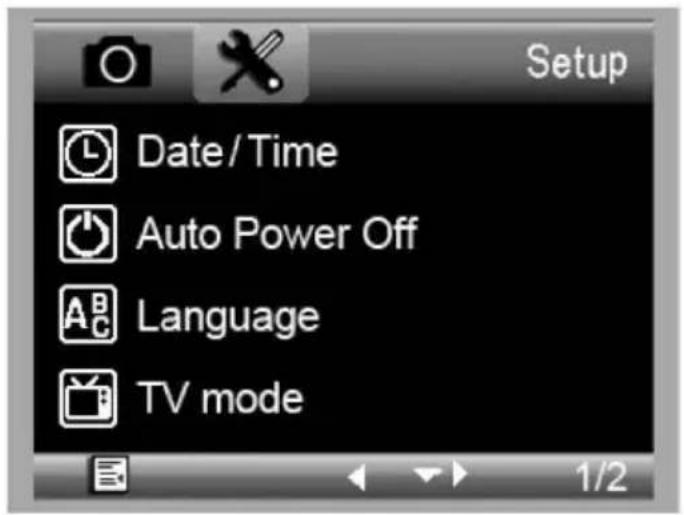

9.7 Date/Time [ustawianie daty/godziny]

To okno służy do ustawiania daty i godziny.

9.8 automatyczne wyłączanie

Opcja automatycznego wyłączenia mikroskopu po 3, 10 lub 30 minutach.

Wybór trybu kodowania: NTSC lub PAL.

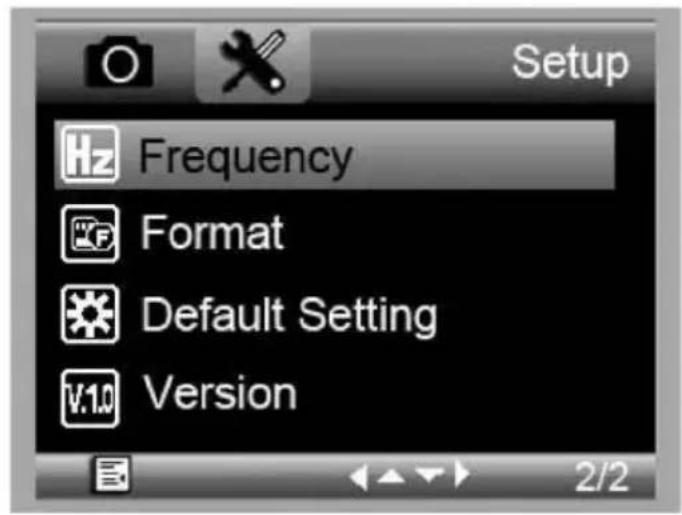

Wybór częstotliwości: 50Hz -60Hz.

To menu służy do formatowania karty microSD. Formatowanie oznacza usunięcie z karty wszystkich zapisanych plików.

9.13 Ustawienia domyślne

To menu służy do przywrócenia ustawień fabrycznych urządzenia.

To menu wyświetla dane obecnej wersji oprogramowania.

Włożyć dołączoną płytę CD do napędu CD-ROM komputera. Należy zainstalować oprogramowanie i postępować zgodnie z instrukcjami pojawiającymi się na ekranie. Upewnić się, że mikroskop jest podłączony do komputera.

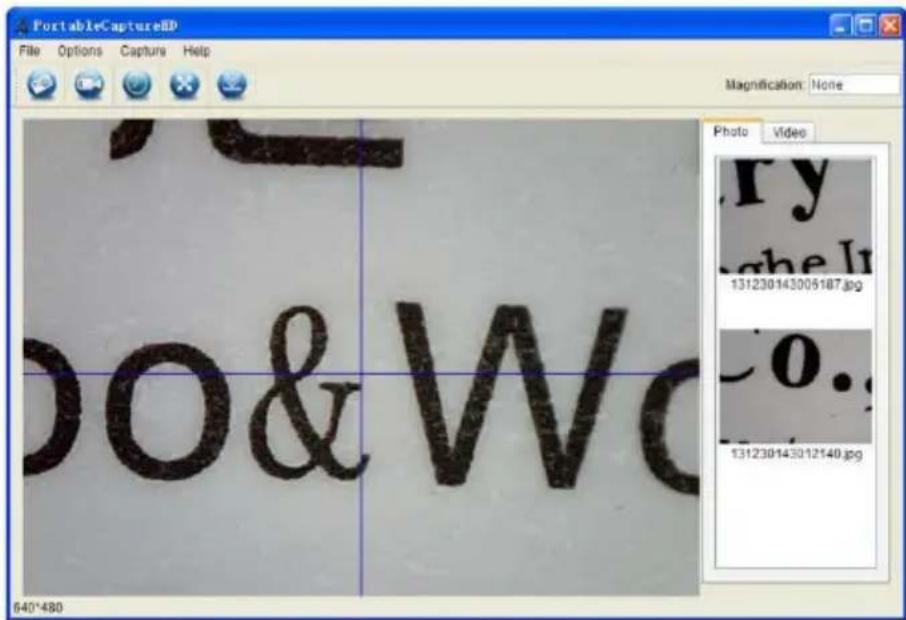

10.2 Uruchomienie oprogramowania

Uruchomić oprogramowanie i podłączyć mikroskop do komputera. Pojawi się ekran główny.

Uwaga Przed podłączeniem mikroskopu do komputera należy wyjąć kartę SD i włożyć ją ponownie dopiero po podłączeniu. W przeciwnym razie komputer może uznać mikroskop za urządzenie magazynujące.CAMCOLMS2

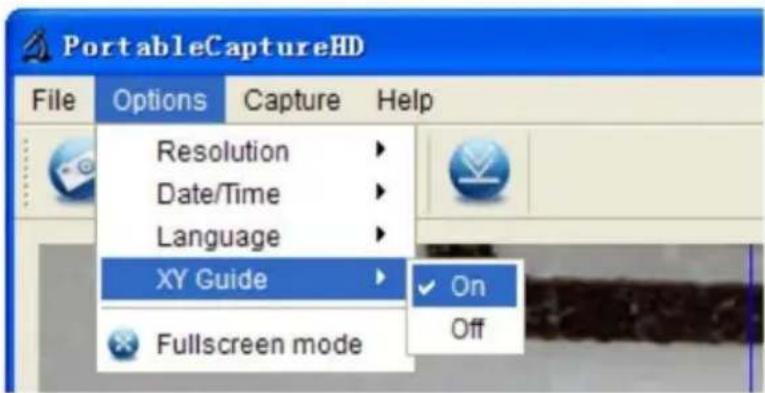

Kalibracja Zaleca się kalibrację mikroskopu przed użyciem. Najpierw należy wybrać opcję wyświetlenia podziałki XY.

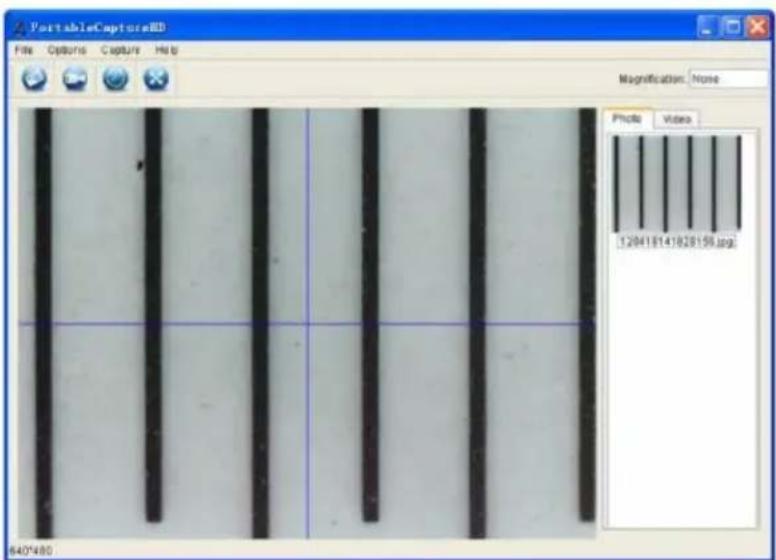

Umieścić linijkę kalibracyjną na stoliku do preparowania i unieruchomić uchwytami. Regulować obraz aż będzie wyraźny. Gdy linie linijki będą odpowiadały liniom pokazanym na podziałce XY - zarejestrować obraz.

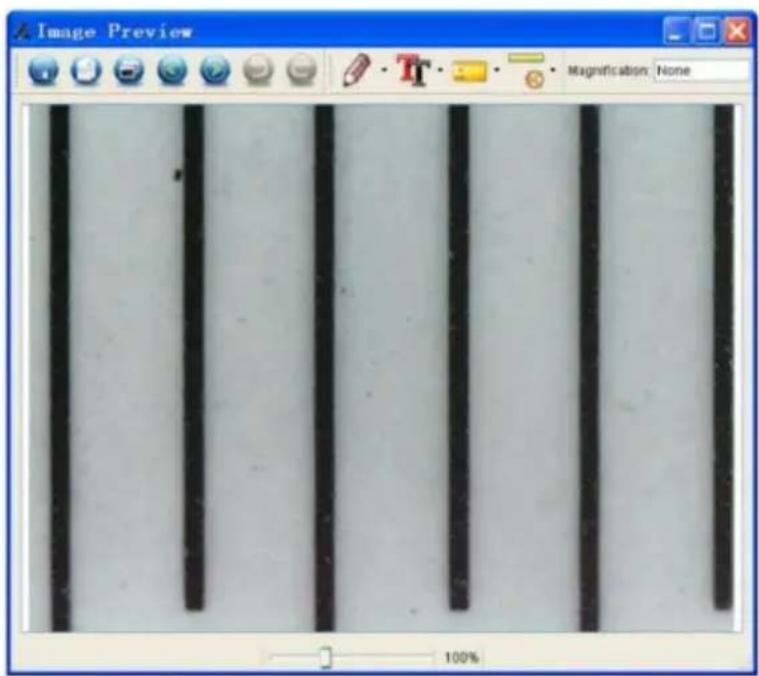

Kliknąć dwukrotnie na obraz aby wejść w menu pomiarów.CAMCOLMS2

V. 01 – 20/09/2016 60 ©Velleman nv

Kliknąć ikonę kalibracji i przesunąć kursor na obraz.

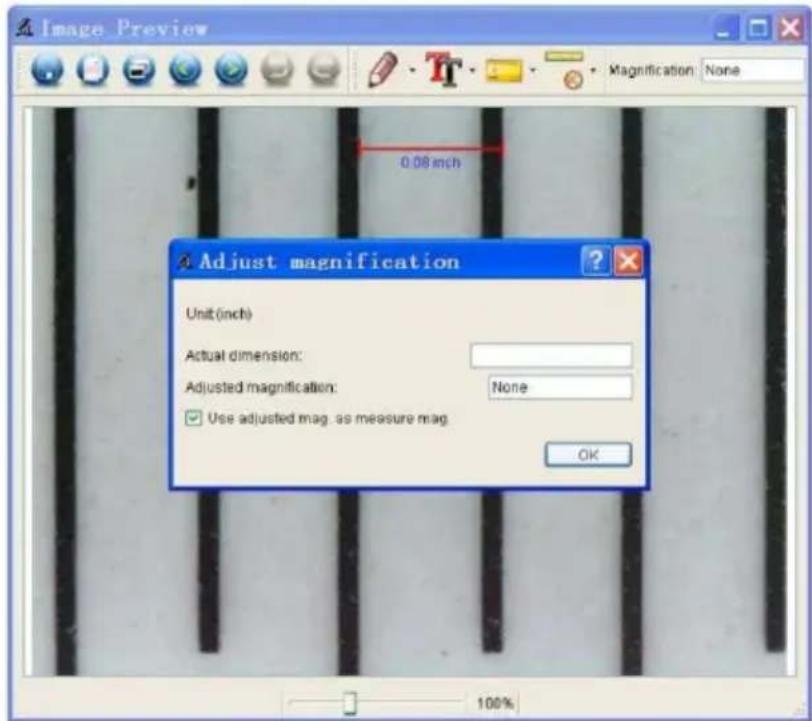

Zaznaczyć odległość, której wymiary są znane. Wpisać wyniki pomiaru do okna.

Program automatycznie skalibruje stopień powiększenia. Kliknąć OK; Skalibrowany stopień powiększenia pojawi się w prawym górnym rogu. Kliknąć ikonę kąta aby ponownie zmierzyć wartości. Mikroskop będzie skalibrowany, jeśli zmierzone wartości będą odpowiadać wartościom wprowadzonym poprzednio (lub jeśli różnica między nimi będzie niewielka).CAMCOLMS2

V. 01 – 20/09/2016 61 ©Velleman nv

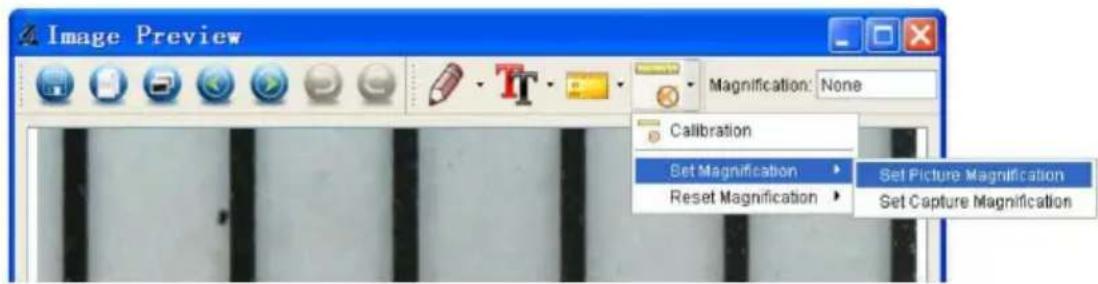

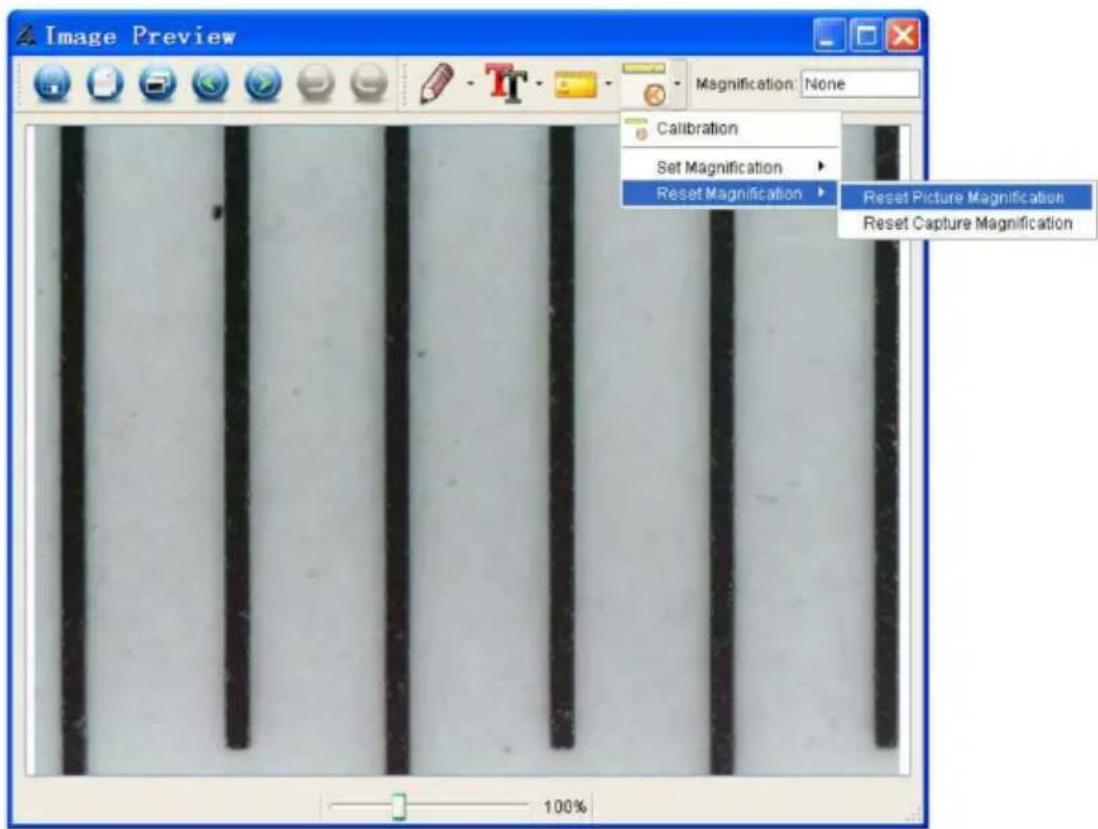

Modyfikacja kalibracji Kliknąć ikonę kalibracji, wybrać Reset powiększenia > Resetuj powiększenie obrazu. Zresetować kalibrację jak opisano powyżej.

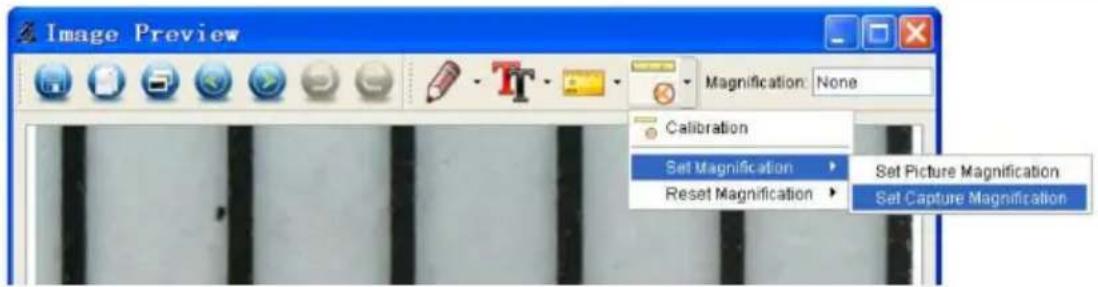

Zmienić stopień powiększenia i zapisać kilka obrazów. Kliknąć dwukrotnie na obraz aby wejść w menu pomiarów. Kliknąć ikonę kalibracji, wybrać Zapis powiększenia > Zapisz powiększenie obrazu.

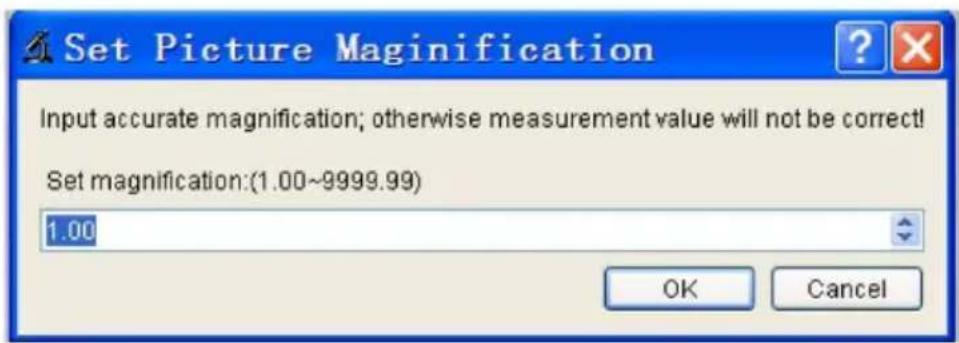

Wprowadzić stopień powiększenia i potwierdzić naciskając OK.

Aby użyć tego samego stopnia powiększenia przy zapisywaniu obrazów należy kliknąć ikonę kalibracji, wybrać Zapis powiększenia > Zapisz powiększenie obrazu. Teraz wszystkie zapisywane obrazy będą miały ten sam stopień powiększenia. Można będzie przeprowadzać pomiary bezpośrednie.CAMCOLMS2

V. 01 – 20/09/2016 62 ©Velleman nv

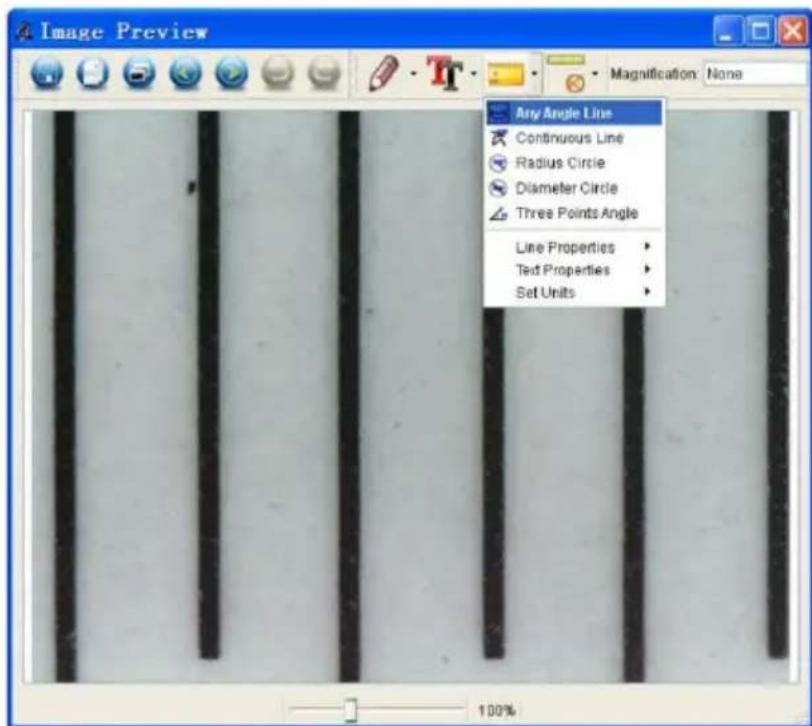

Pomiar Kliknąć dwukrotnie na obraz aby wejść w menu pomiarów. Kliknąć ikonę pomiaru i wybrać sposób pomiaru: o Linia pod dowolnym kątem o Linia ciągła o Okrąg o określonym promieniu o Okrąg o określonej średnicy o Kąt wierzchołkowy Rysowanie i pisanie Kliknąć ikonę rysowania lub tekstu aby użyć danej opcji.

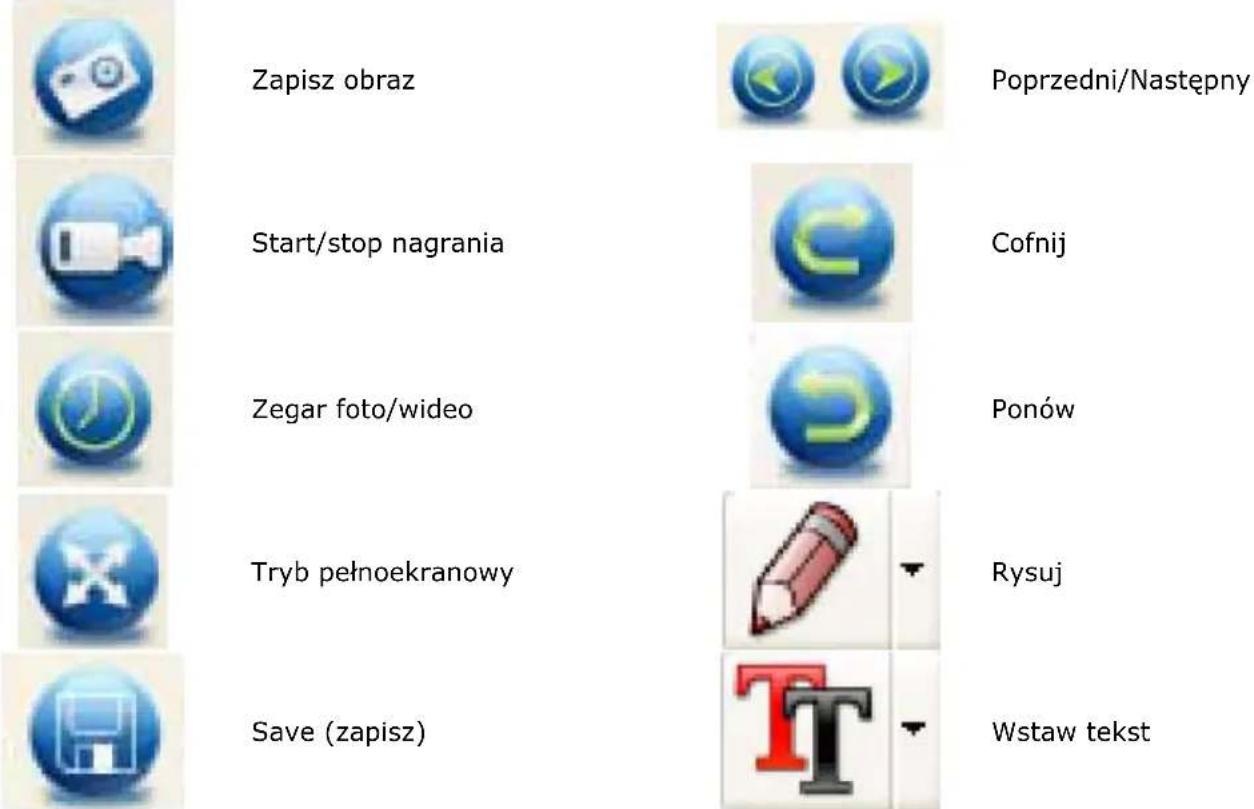

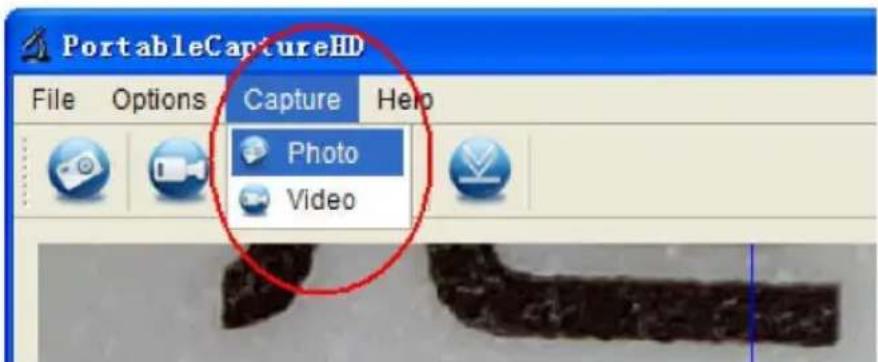

Wykonywanie zdjęć Kliknąć ikonę obrazu lub wejść w Rejestracja > Obraz.CAMCOLMS2

V. 01 – 20/09/2016 63 ©Velleman nv

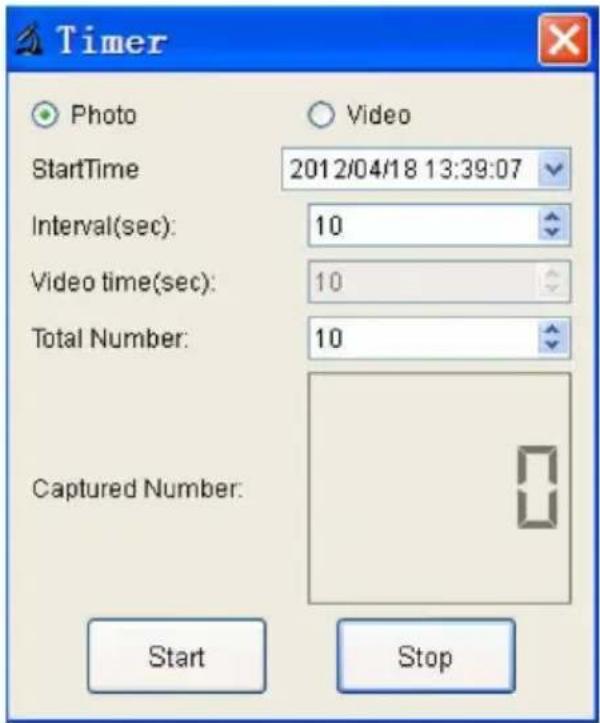

Rejestrowanie obrazu wideo Kliknąć ikonę wideo lub wejść w Rejestracja > Wideo. Nacisnąć ponownie, aby zakończyć nagrywanie. Timer Kliknąć ikonę zegara w pasku menu.

Wybrać opcje obrazu i/lub wideo i potwierdzić wybór przyciskiem Start. Uwaga Pliki wideo zajmują dużo miejsca. Przed nagraniem należy sprawdzić, czy na wybranym nośniku pozostało dość dużo wolnej pamięci.

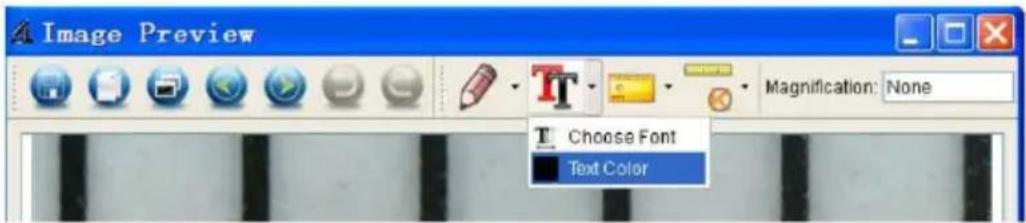

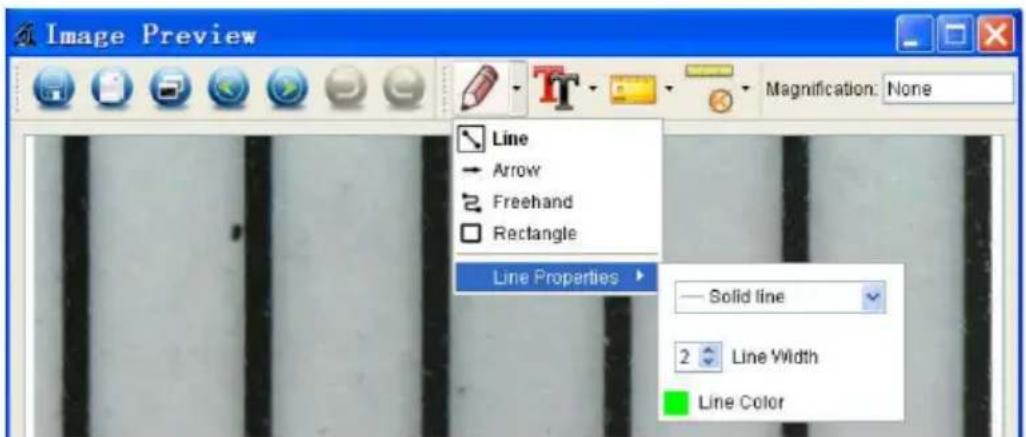

Wstaw tekstCAMCOLMS2

11. Czyszczenie i konserwacja

Co jakiś czas przetrzeć urządzenie wilgotną ściereczką, aby utrzymać je w dobrym stanie. Nie stosować szorstkich środków chemicznych, rozpuszczalników czyszczących ani silnych detergentów.

12. Specyfikacja techniczna

OS 10.7 lub nowszy wymiary mikroskop .......................................................................... 154 mm x Ø 42 mm stojak ................................................................................. 170 x 120 x 12 mm waga ............................................................................................................595 g Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia. Wszystkie zarejestrowane znaki i nazwy handlowe są własnością odnośnych podmiotów i są stosowane wyłącznie w celu określenia kompatybilności naszych produktów z wyrobami innych producentów. Windows, Windows XP, Windows 2000, Windows Vista, Windows Aero, Windows 7, Windows 8, Windows Mobile oraz Windows Server to zarejestrowane znaki handlowe firmy Microsoft Corporation w Stanach Zjednoczonych i innych krajach. iPad, iPod, iPod touch, iPhone, Mac, iMac, MacBook, PowerBook, Power Mac oraz Mac OS to zarejestrowane znaki handlowe firmy Apple Inc. w USA i innych krajach. zarejestrowane w USA i innych krajach.
