BEDIENUNGSANLEITUNG CAMCOLMS2 VELLEMAN

BEDIENUNGSANLEITUNG 45

Modus Volledig scherm

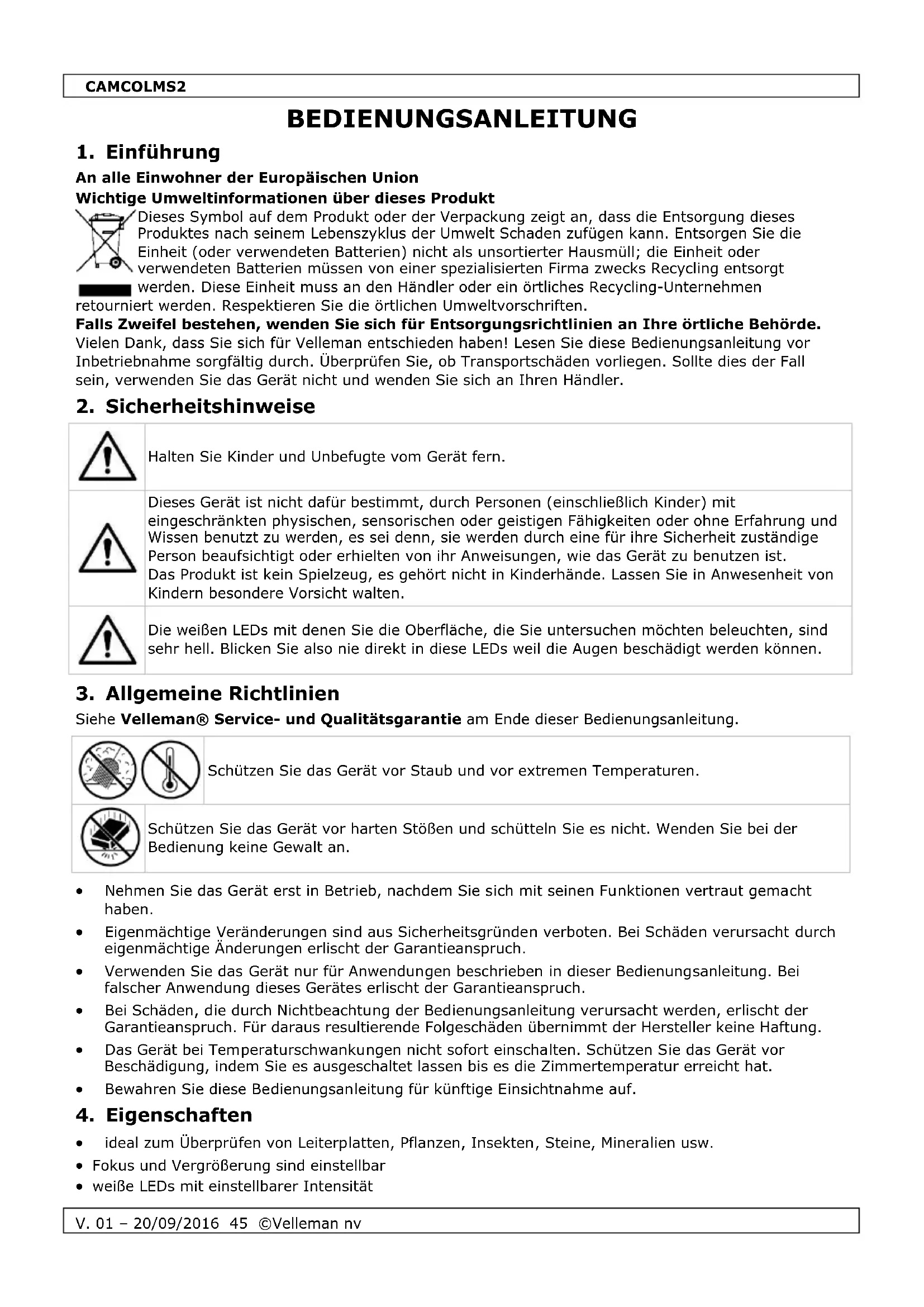

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten.

Die weißen LEDs mit denen Sie die Oberfläche, die Sie untersuchen möchten beleuchten, sind sehr hell. Blicken Sie also nie direkt in diese LEDs weil die Augen beschädigt werden können.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch. Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es die Zimmertemperatur erreicht hat. Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

ideal zum Überprüfen von Leiterplatten, Pflanzen, Insekten, Steine, Mineralien usw. Fokus und Vergrößerung sind einstellbar weiße LEDs mit einstellbarer IntensitätCAMCOLMS2

V. 01 – 20/09/2016 46 ©Velleman nv

2 Betriebsmodi o HDMI-Monitor: über HDMI-Ausgang, Video kann auf microSD-Karte aufgenommen werden (max. 32 GB) o Rechner: über USB-Anschluss, Video kann auf Computer aufgenommen werden Lieferung mit PC-Software: Portable Capture HD

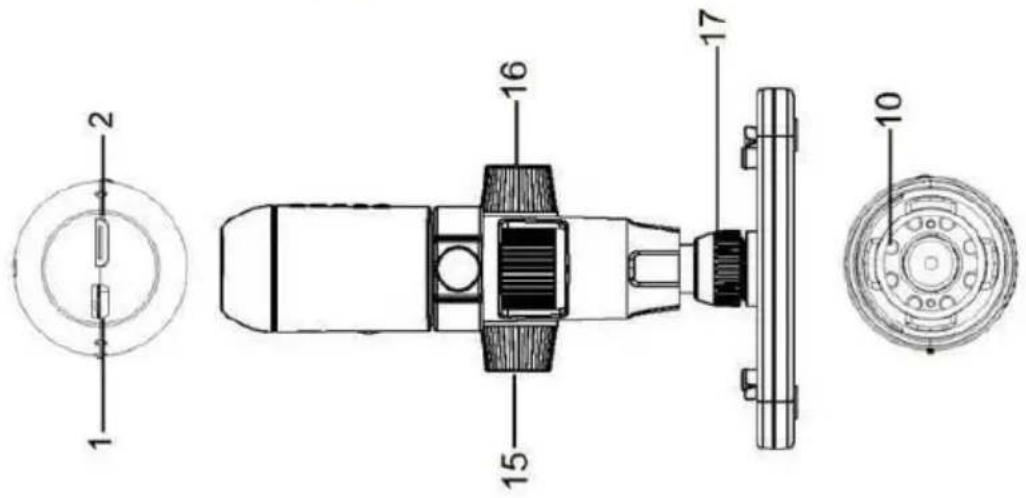

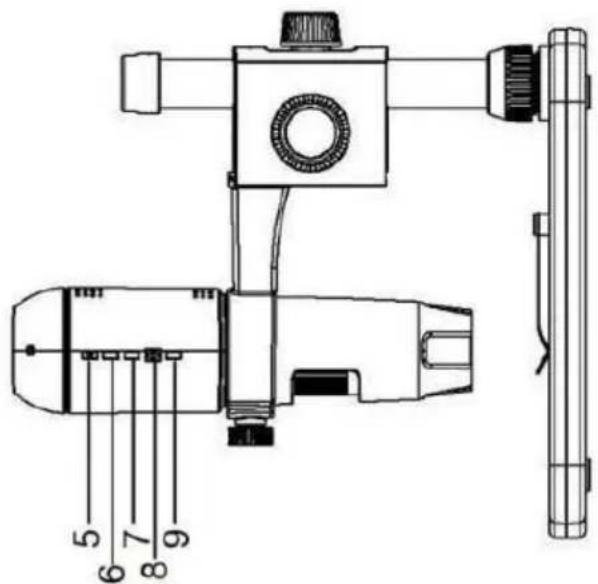

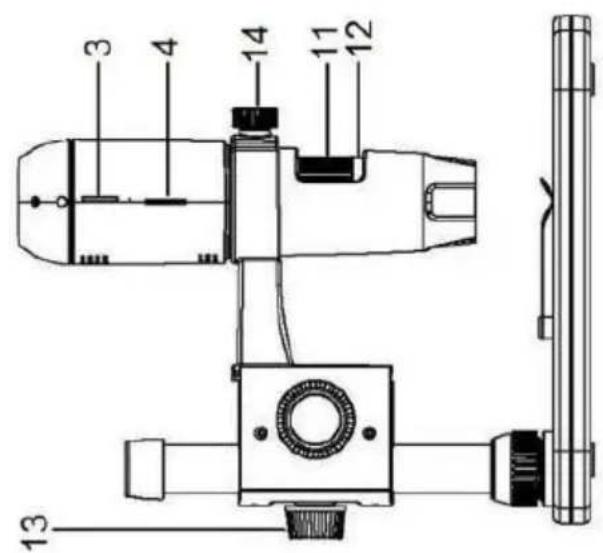

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

Fokus-Einstellrad (feineinstellung)

Siehe Abbildungen, Seite 3 dieser Bedienungsanleitung.

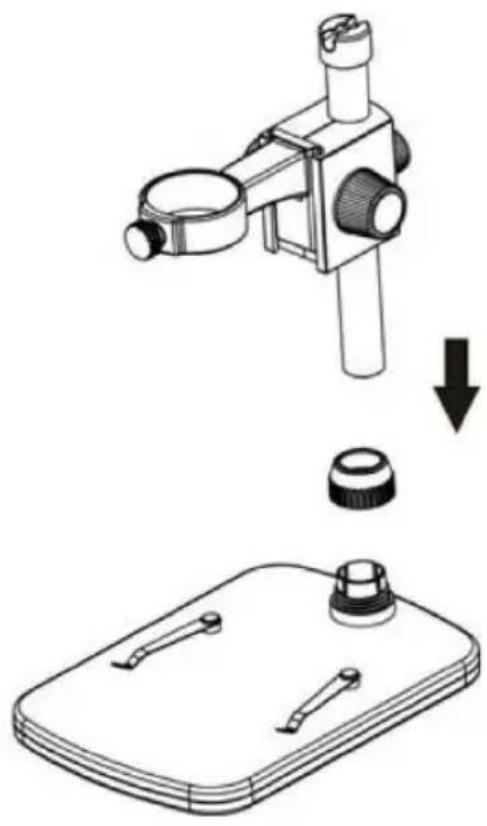

1. Stellen Sie die Küchenwaage auf eine ebene, stabile und rutschfeste Oberfläche. Schieben Sie die

Mutter auf das Metallrohr und danach das Metallrohr in die dafür vorgesehen Öffnung des Objektträgers. Ziehen Sie die Befestigungsmutter an (siehe Abb. I1).

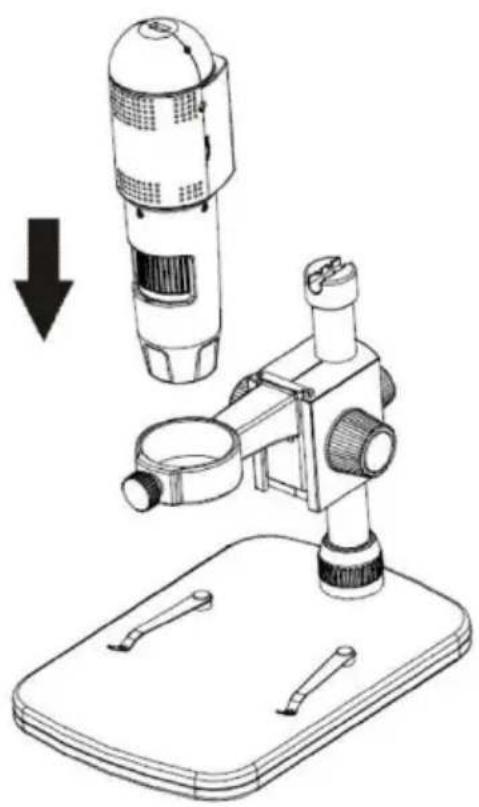

2. Führen Sie das Mikroskop in den Haltering ein und drehen die Befestigungsschraube an (siehe

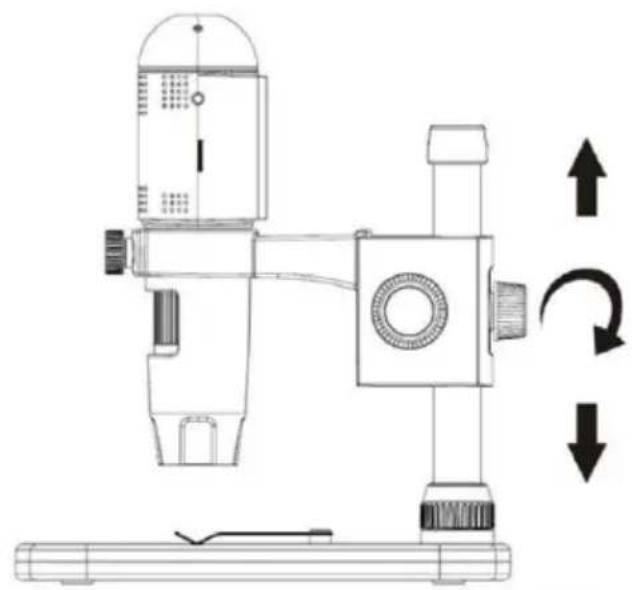

3. Bringen Sie das Mikroskop in die gewünschte Höhe (siehe Abb. I3).

7. Den Fokus einstellen

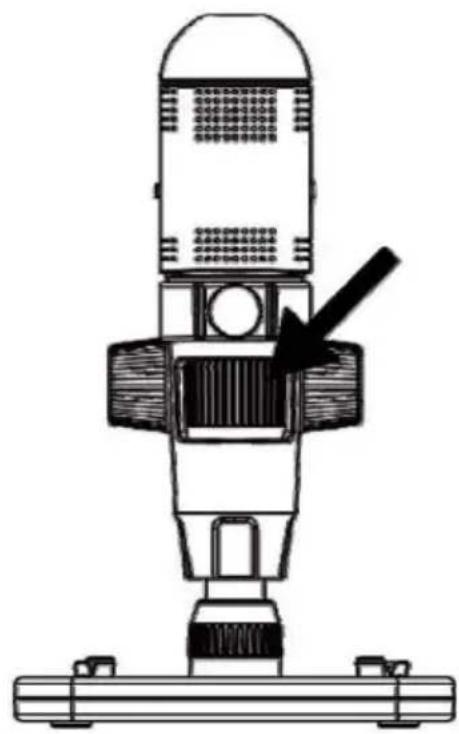

Siehe Abbildungen, Seite 4 dieser Bedienungsanleitung.

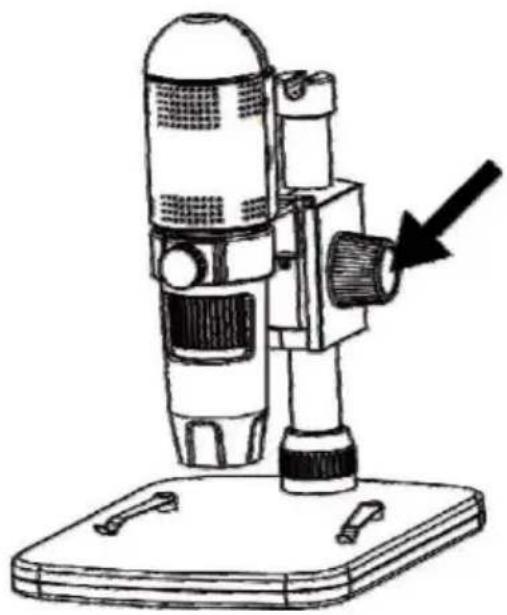

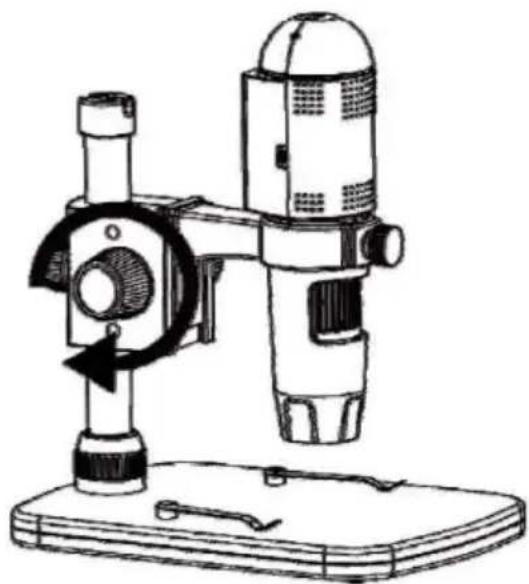

1. Um eine grobe Fokussierung vorzunehmen, drehen Sie am Einstellrad für die Grobeinstellung (siehe

2. Drehen Sie danach am Einstellrad für die Feineinstellung, eine Fein-Fokussierung durchzuführen

3. Fixieren Sie das Mikroskop mit der Feststellschraube (siehe Abb. F1).

8. Das Mikroskop verwenden

1. Verbinden Sie das Mikroskop mit einem spannungsversorgten USB-Port.

2. Verbinden Sie das Mikroskop über das HDMI-Kabel mit dem Fernseher oder Monitor.

3. Schalten Sie den Fernseher oder Monitor ein und wählen Sie die HDMI-Einstellung.

4. Schalten Sie das Mikroskop ein.

1. Setzen Sie eine microSD-Karte (max. 32 GB SDHC) ein.

2. Legen Sie ein Objekt unter dem Objektiv. Stellen Sie mit dem Fokus-Einstellrad ein scharfes Bild

3. Drücken Sie die Taste 'Capture', um ein Foto zu machen und diese auf der microSD-Karte zu

1. Vergewissern Sie sich, dass Sie eine microSD-Karte eingelegt haben.

2. Drücken Sie die Taste 'Mode', um in den Wiedergabe-Modus zu wechseln.

3. Drücken Sie die Taste 'nach unten', um das vorige Bild zu betrachten. Drücken Sie die Taste 'Mode',

um zum Vorschau-Modus zurückzukehren.CAMCOLMS2

Sie können alle Bilder auf der microSD-Karte oder auf dem Computer speichern. Verbinden Sie das Mikroskop mit dem Computer und übertragen Sie die Bilder von der microSD-Karte auf den Computer.

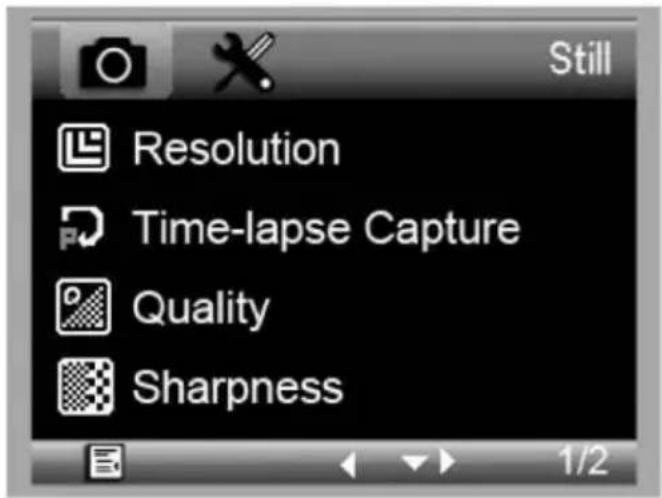

Drücken Sie die Taste 'Menu', um in das Hauptmenü I zu wechseln.

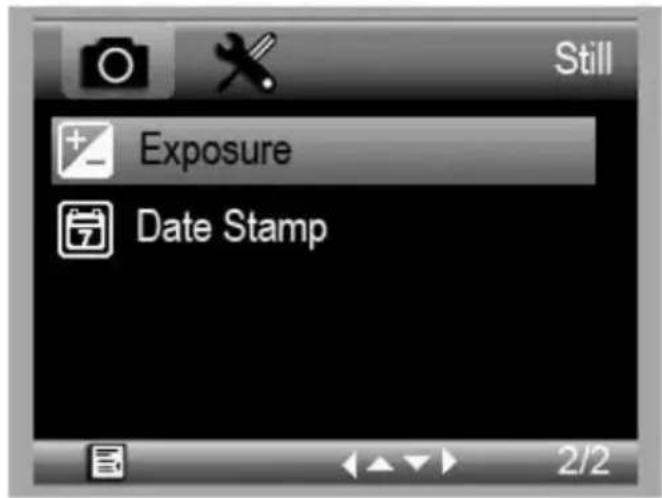

Drücken Sie die Taste 'Menu' wieder, um in das Hauptmenü II zu wechseln.

Wählen Sie die gewünschte Option mit der Taste 'nach unten' und bestätigen Sie mit der Taste 'Capture'.

Wählen Sie die gewünschte Auflösung: WVGA, 2M, 3M, 5M, 8M und 14M.

9.2 Time-Lapse Capture (Erfassung Zeitraffer)

Lapse Num: Wählen Sie die Bildanzahl für die automatische Erfassung während des eingestellten Zeitraffers. Lapse Time: Wählen Sie den Zeitraffer während dessen das Mikroskop automatisch eine Anzahl Bilder machen wird.

1. Drücken Sie die Taste 'Capture', um Ihre Wahl zu bestätigen und drücken Sie auf der Taste 'Menu',

um zum vorigen Status zurückzukehren.

2. Starten Sie die automatische Erfassung mit der Taste 'Capture'. Nachdem das Mikroskop alle Fotos

gemacht hat, kehrt es zur normalen Anzeige zurück.

9.3 Quality (Qualität)

Wählen Sie die gewünschte Qualität aus: Fine, Normal und Economy.

9.4 Sharpness (Schärfe)

Wählen Sie den gewünschten Wert: Strong, Normal und Soft.CAMCOLMS2

V. 01 – 20/09/2016 48 ©Velleman nv

9.5 Exposure (Belichtung)

Wählen Sie den gewünschten Wert: +2/3, +0.0 und -1/3.

9.6 Date Stamp (Zeitstempel)

Stellen Sie ein, ob das Datum in das Bild eingeblendet werden muss oder nicht.

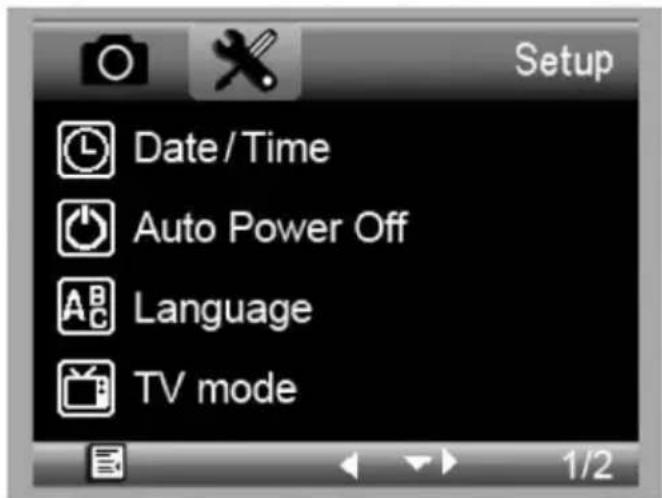

9.7 Date/Time (Datum/Uhrzeit)

Stellen Sie das Datum und die Uhrzeit hier ein.

9.8 Auto Power-Off (automatische Abschaltung)

Stellen Sie die Zeit für die automatische Abschaltung ein: Off, 3M, 10M and 30M.

9.9 Language (Sprache)

Stellen Sie die gewünschte Menüsprache ein.

9.10 TV Mode (TV-Modus)

Wählen Sie zwischen NTSC und PAL.

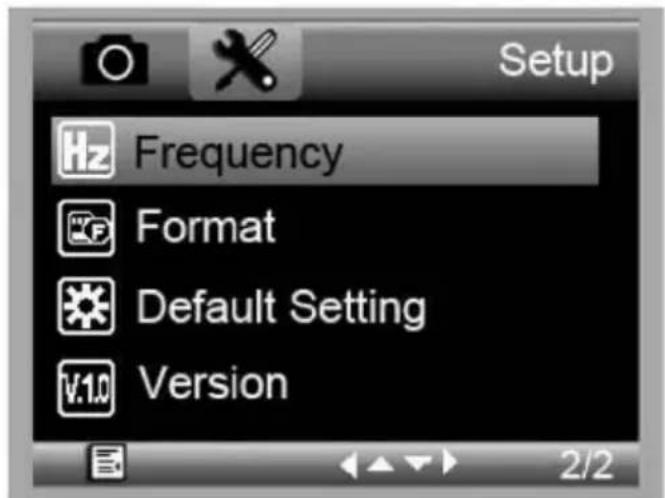

9.11 Frequency (Frequenz)

Wählen Sie zwischen 50Hz und 60Hz.

9.12 Format (formatieren)

Wählen Sie diese Option, um die microSD-Karte zu formatieren. Beachten Sie, dass alle aufgenommenen Dateien auf der Karte definitiv gelöscht werden.

9.13 Default Setting (Werkseinstellung)

Wählen Sie diese Option, um das Gerät auf Werkseinstellungen zurückzusetzen.

Wählen Sie diese Option, um die aktuelle Softwareversion anzuzeigen.

Stecken Sie die CD-ROM in das CD-ROM-Laufwerk. Installieren Sie die Software und befolgen Sie die Hinweise im Bildschirm. Stellen Sie sicher, dass das Mikroskop mit dem Computer verbunden ist.

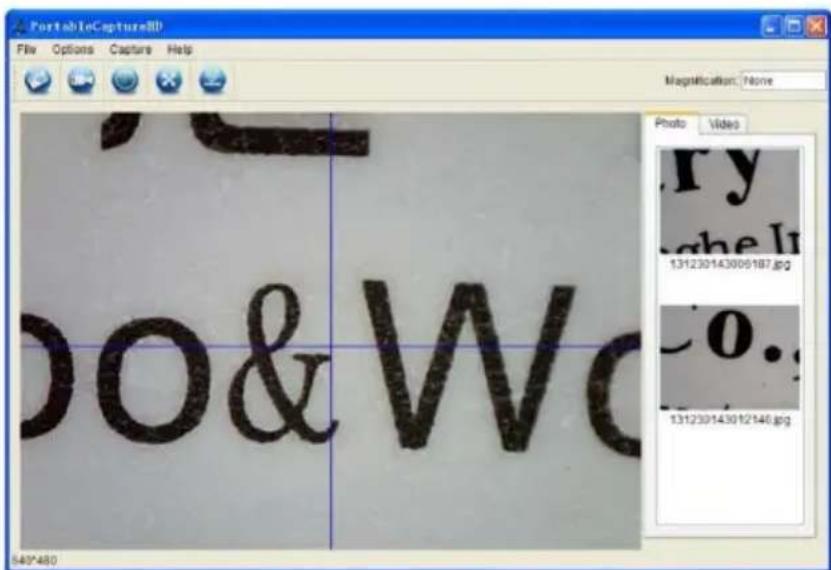

10.2 Die Software starten

Starten Sie die Software und verbinden Sie das Mikroskop mit dem Computer. Das Hauptbildschirm wird angezeigt.

Bemerkung Entfernen Sie die SD-Karte, bevor Sie das Mikroskop mit dem Computer verbinden und setzen Sie diese erst nach dem Anschluss ein. So vermeiden Sie, dass der Computer das Mikroskop als Massenspeicher identifiziert.CAMCOLMS2

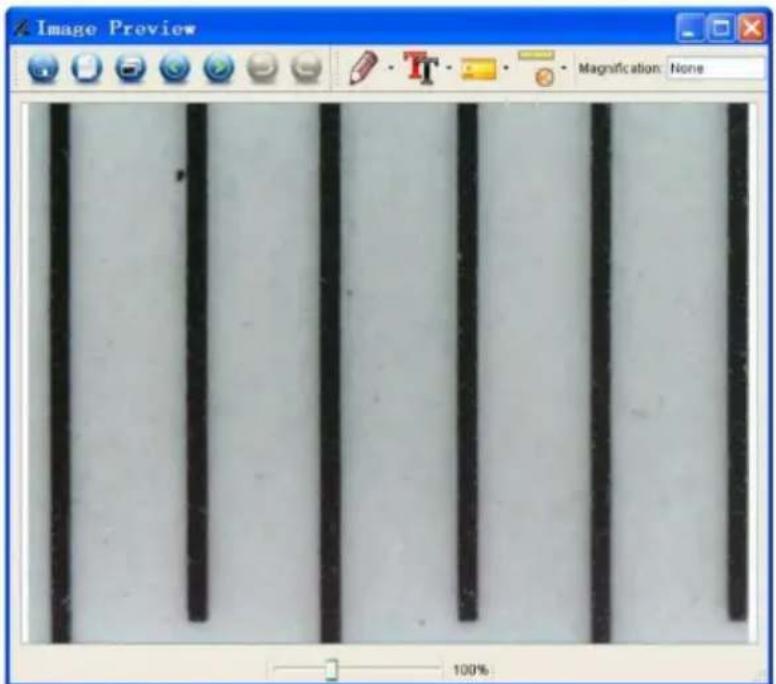

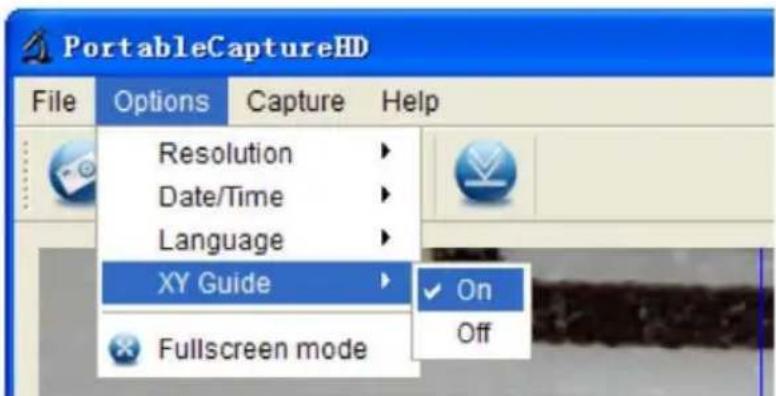

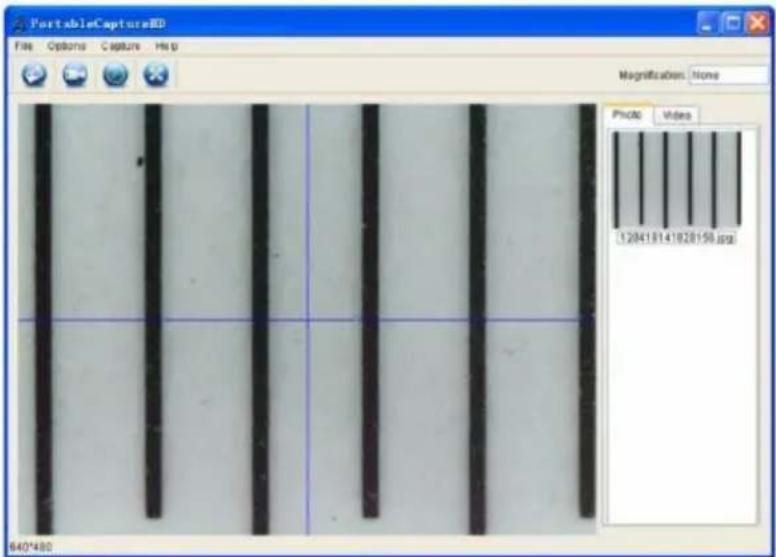

Kalibrierung Kalibrieren Sie das Mikroskop vor Gebrauch. Wählen Sie zuerst 'XY guide' aus.

Legen Sie das Kalibrierlineal auf den Träger und befestigen Sie mit den Clips. Stellen Sie ein scharfes Bild ein. Machen Sie ein Foto sobald die Linien des Lineals parallel zum XY-Führer laufen.

Klicken Sie zwei Mal auf das Bild, um in die Messschnittstelle zu wechseln.CAMCOLMS2

V. 01 – 20/09/2016 50 ©Velleman nv

Klicken Sie auf die Ikone der Kalibrierung und bewegen Sie den Cursor in die Richtung des Bildes.

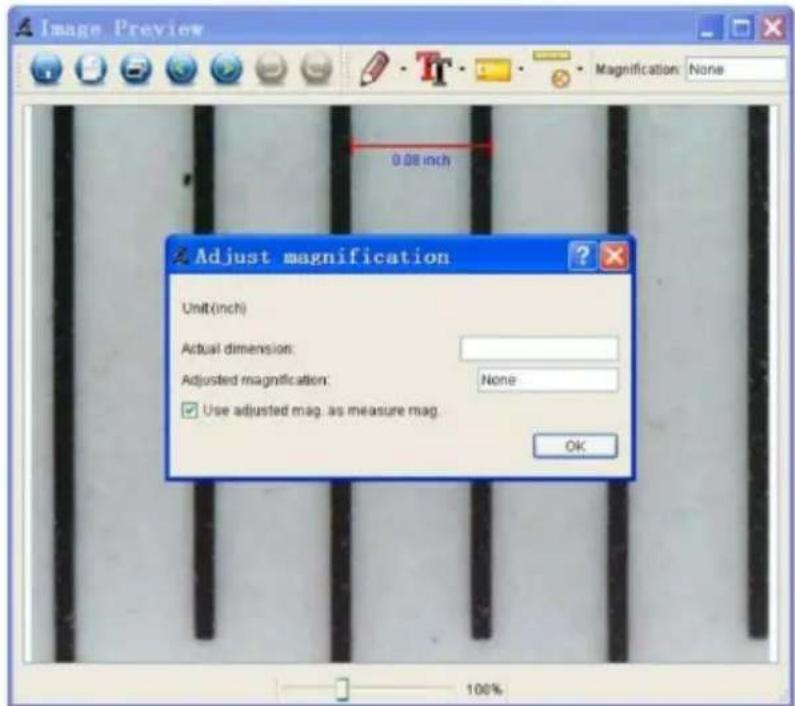

Klicken Sie die Start- und die Endpunkte quer durch einen gekannten Wert. Geben Sie die exakten Messwerte ein.

Die Software wird die Vergrößerungsrate automatisch kalibrieren. Klicken Sie auf OK. Die eingestellte Vergrößerungsrate wird oben rechts im Bildschirm angezeigt. Klicken Sie auf die Ikone 'Any Angle Line', um die Werte wieder zu messen. Das Mikroskop ist kalibriert wenn die letzten Werten mit den vorher eingegebenen Werten übereinstimmen (oder sich nur leicht unterscheiden).CAMCOLMS2

V. 01 – 20/09/2016 51 ©Velleman nv

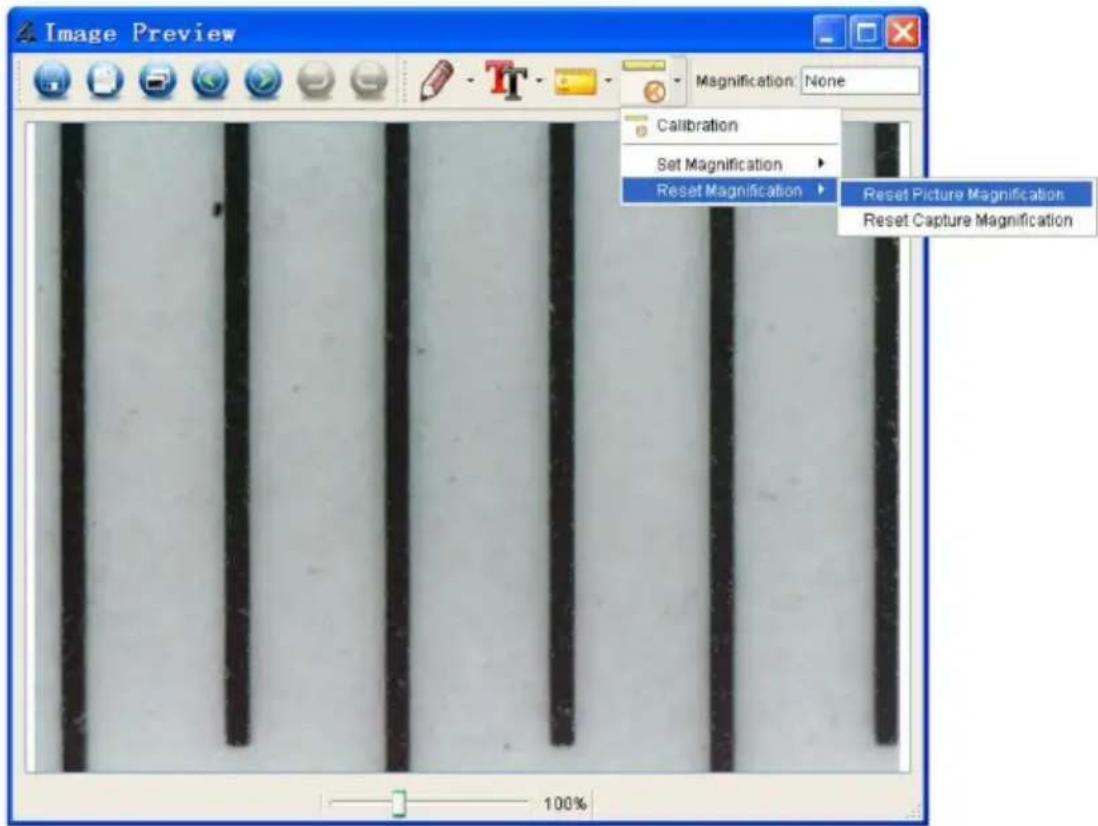

Die Kalibrierung ändern Klicken Sie auf die Ikone der Kalibrierung und wählen Sie Reset Magnification > Reset Picture Magnification aus. Setzen Sie die Kalibrierung auf Werkseinstellungen zurück (siehe oben).

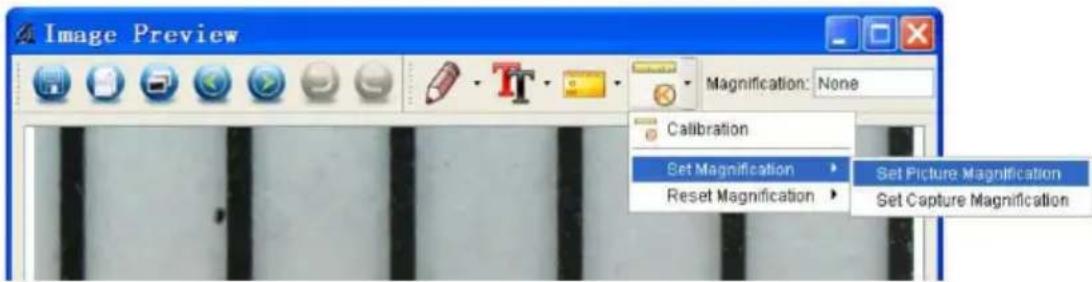

Ändern Sie die Vergrößerungsrate und machen Sie verschiedene Fotos. Klicken Sie zwei Mal auf das Bild, um in die Messschnittstelle zu wechseln. Klicken Sie auf die Ikone der Kalibrierung und wählen Sie Set Magnification > Set Picture Magnification aus.

Wechseln Sie in die Vergrößerungsrate und bestätigen Sie mit OK.

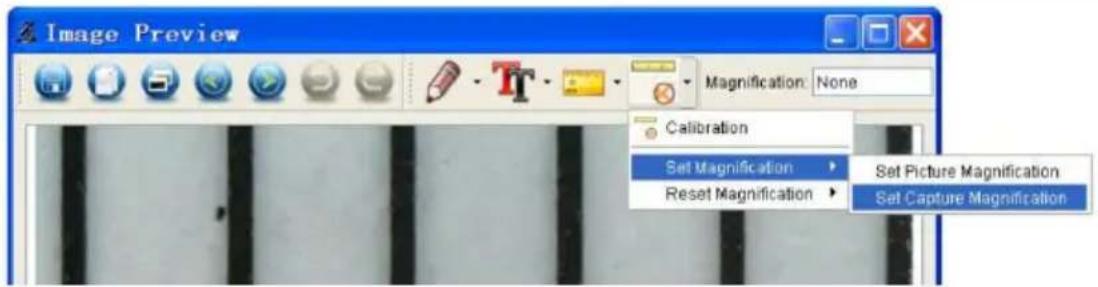

Verwenden Sie dieselbe Vergrößerungsrate, um Fotos zu machen, klicken Sie auf die Ikone der Kalibrierung und wählen Sie Magnification > Set Capture Magnification aus. Alle Fotos verwenden nun dieselbe Vergrößerungsrate und Sie können mit dem Messen starten.CAMCOLMS2

V. 01 – 20/09/2016 52 ©Velleman nv

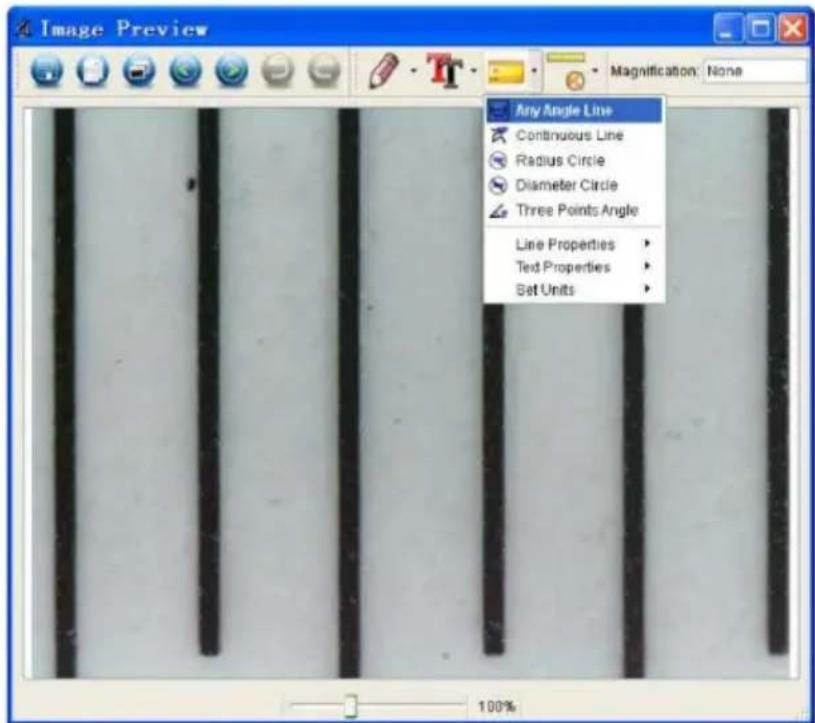

Messungen durchführen Klicken Sie zwei Mal auf das Bild, um in die Messschnittstelle zu wechseln. Klicken Sie die Ikone der Kalibrierung und wählen Sie die gewünschte Messoption: o Any Angle Line o Continuous Line o Radius Circle o Diameter Circle o Three-Points Angle Zeichnen und Schreiben Klicken Sie auf das Werkzeug für die Bild- oder die Textbearbeitung.

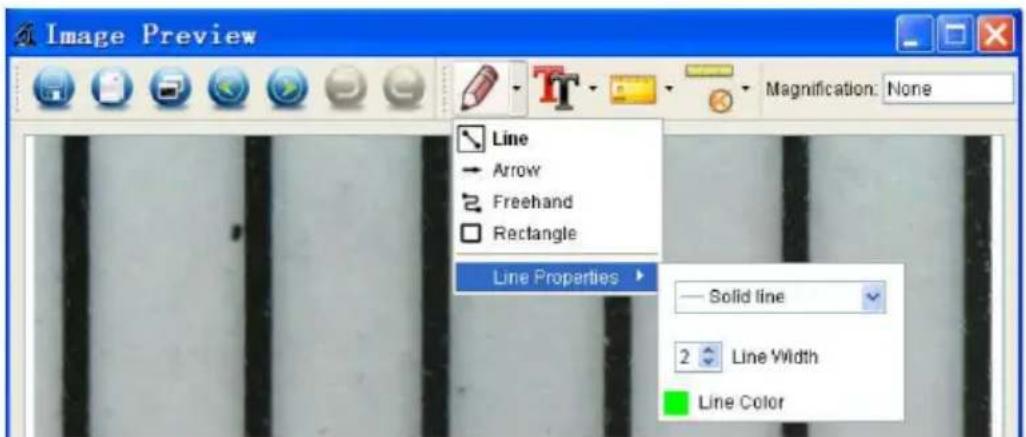

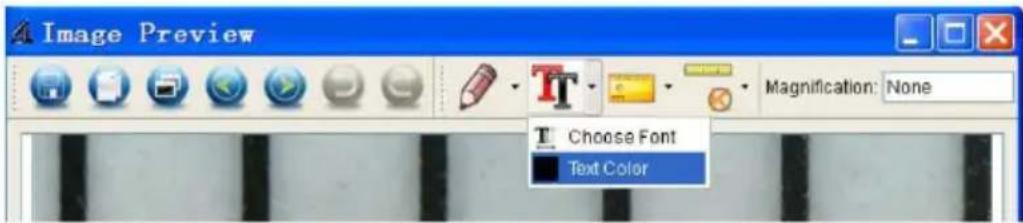

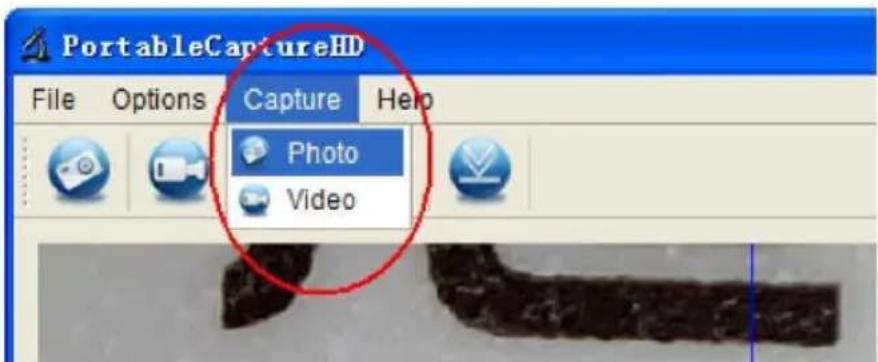

Ein Foto machen Klicken Sie auf die Bild-Schnellzugriffsikone oder wählen Sie Capture > Photo aus.CAMCOLMS2

V. 01 – 20/09/2016 53 ©Velleman nv

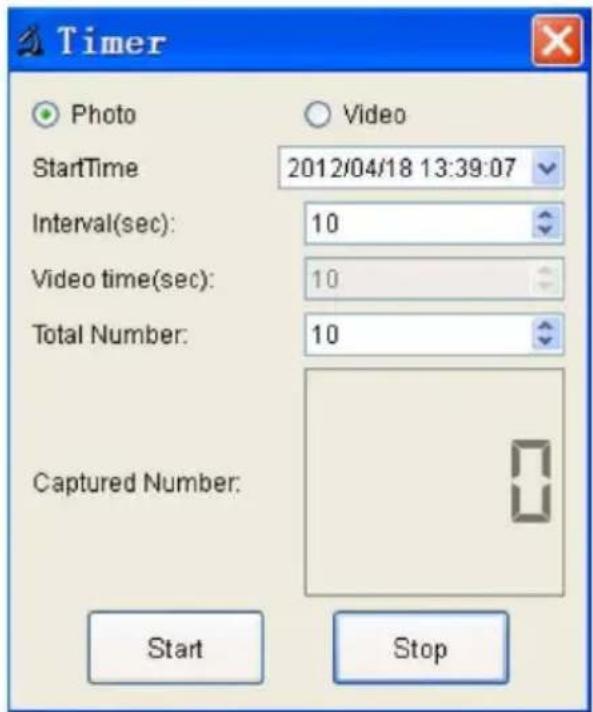

Ein Video aufnehmen Klicken Sie auf die Bild-Schnellzugriffsikone oder wählen Sie Capture > Video aus. Klicken Sie nochmals, um die Aufnahme zu stoppen. Timer Klicken Sie auf die Timerikone in der Menüleiste.

Stellen Sie die Optionen für Bild und/oder Video ein und bestätigen Sie mit 'Start'. Bemerkung Videodateien sind ziemlich groß. Überprüfen Sie deshalb den verfügbaren Speicherplatz auf dem Speichergerät.

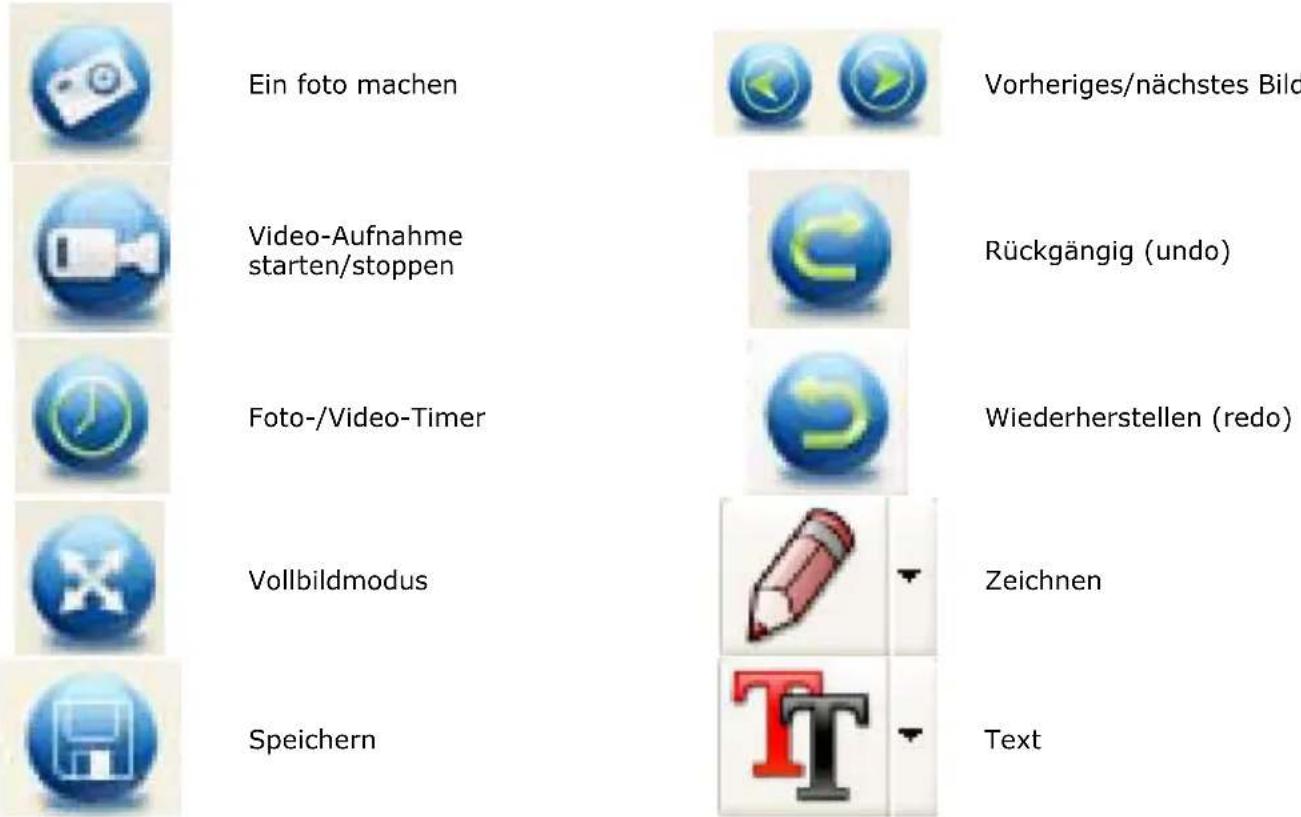

Vorheriges/nächstes Bild

Video-Aufnahme starten/stoppen

Bild in die Zwischenablage kopieren

11. Reinigung und Wartung

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

12. Technische Daten

OS 10.7 oder höher Abmessungen Mikroskop .......................................................................... 154 mm x Ø 42 mm Fuß..................................................................................... 170 x 120 x 12 mm Gewicht ........................................................................................................595 g Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. Alle eingetragenen Warenzeichen und Handelsnamen sind Eigentum Ihrer jeweiligen Inhaber und dienen nur zur Verdeutlichung der Kompatibilität unserer Produkte mit den Produkten verschiedener Hersteller. Windows, Windows XP, Windows 2000, Windows Vista, Windows Aero, Windows 7, Windows 8, Windows 10, Windows Mobile, Windows Server sind eingetragene Warenzeichen von Microsoft Corporation in den VS und anderen Ländern. iPad, iPod, iPod touch, iPhone, Mac, iMac, MacBook, PowerBook, Power Mac, Mac OS sind Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.CAMCOLMS2

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen). Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind: - alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste). - Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw. - Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung. - Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt). - Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes. - alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
