INSTRUKCJA OBSŁUGI PCM20A Pyle

ODWIEDŹ NASZĄSTRONĘZESKANUJ MNIEPyleUSA.com POLO PyleUSA: Firma Pyle, założona w latach 60-tych XX wieku, stała się renomowanym producentem wysokiej jakości zaawansowanych głośników niskoto- nowych. Nasza podróż rozpoczęła się od kultowego głośnika Pyle Driver, który stał się powszechnie znaną marką oryginalnych głośników. Pod koniec XX wieku rozszerzyliśmy naszą działalność o głośniki zamienne, głośniki samochodowe, sprzęt audio do domu, marine audio oraz profesjonalne audio i instrumenty muzyczne z naszą linią Pyle Pro. Pyle Car: Przekształć swój samochód w idealne środowisko odsłuchowe dzięki naszym konkurencyjnym cenowo głośnikom, wzmacniaczom i radiood- twarzaczom. Zmodernizuj fabryczne głośniki, aby poprawić swoje wraże- nia muzyczne. Zapoznaj się z akcesoriami, takimi jak systemy nawigacji, odtwarzacze DVD, interfejsy iPoda i kamery bezpieczeństwa. Pyle Home: Odkryj gamę produktów do domowej rozrywki, w tym projektory, telewi- zory, uchwyty, stojaki i technologię HD. Pyle Home oferuje basowe mini głośniki, słuchawki, gramofony vintage, wzmacniacze mocy, głośniki tubowe i wiele więcej, aby wzbogacić Twoje wrażenia multimedialne w domu i w podróży. Pyle Pro: Jako wiodący dostawca sprzętu audio na świecie, Pyle Pro zaspokaja potrzeby muzyków, inżynierów studyjnych i amatorów. Nasze systemy PA, wyposażone w mikrofony bezprzewodowe, akumulatory i stacje dokujące do iPoda/iPhone'a, są idealne na różne imprezy. Poznaj naszą nową linię gitar, efektów gitarowych i konwerterów USB-analog. Bez kompromisów w zakresie jakości. www.PyleUSA.com

2WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

1. Przeczytaj instrukcję - Przed użyciem urządzenia przeczytaj wszystkie

instrukcje dotyczące bezpieczeństwa i obsługi.

2. Zachowaj instrukcje - Instrukcje bezpieczeństwa i obsługi należy zachować

do wykorzystania w przyszłości.

3. Przestrzegaj ostrzeżeń - Należy przestrzegać wszystkich ostrzeżeń

umieszczonych na urządzeniu i w instrukcji obsługi.

4. Postępuj zgodnie z instrukcjami

5. Woda i wilgoć - Urządzenie nie może być używane w pobliżu wody, na przykład w

pobliżu wanny, umywalki, zlewu kuchennego, pralni, basenu lub w wilgotnej piwnicy.

6. Wentylacja - Urządzenie musi być ustawione w taki sposób, aby jego

lokalizacja nie zakłócała prawidłowej wentylacji. Na przykład, urządzenie nie powinno być umieszczone na łóżku, soe, dywanie lub podobnej powierzchni, która może blokować otwory wentylacyjne, ani nie powinno być instalowane w zabudowie, takiej jak regał na książki lub mebel, który może utrudniać wentylację. lub mebla, który mógłby utrudniać przepływ powietrza przez otwory wentylacyjne.

7. Ciepło - Urządzenie musi być umieszczone z dala od źródeł ciepła, takich jak

grzejniki, piece lub inne urządzenia, w tym wzmacniacze, które wytwarzają ciepło.

8. Źródła zasilania - Urządzenie powinno być podłączone wyłącznie do źródła

zasilania typu opisanego w instrukcji obsługi lub wskazanego na urządzeniu.

9. Uziemienie lub polaryzacja - Należy upewnić się, że uziemienie lub polary

zacja urządzenia nie zostały naruszone.

10. Zabezpieczenie przewodu zasilającego - przewody zasilające powinny być

ułożone w taki sposób, aby nie było możliwości nadepnięcia na nie lub przytrzaśnięcia ich przedmiotami umieszczonymi na nich lub przy nich, zwracając szczególną uwagę na przewody przy wtyczkach, gniazdach i w miejscu, w którym wychodzą z urządzenia.

11. Czyszczenie - Urządzenie należy czyścić wyłącznie zgodnie z zaleceniami

12. Linie energetyczne - Zewnętrzny system antenowy nie może znajdować się

w pobliżu napowietrznych linii energetycznych lub innych obwodów oświetleniowych lub energetycznych, lub w miejscach, w których może wejść w kontakt z takimi liniami lub obwodami. Podczas instalacji zewnętrznego systemu antenowego należy zachować szczególną ostrożność, aby nie dotknąć takich linii energetycznych lub obwodów. ponieważ kontakt z nimi może być śmiertelny.

13. Okresy nieużywania - Przewód zasilający urządzenia musi być odłączony od

gniazda ściennego, gdy urządzenie nie jest używane przez dłuższy czas. www.PyleUSA.com

314. Przedostawanie się przedmiotów i płynów - Należy uważać, aby

przedmioty nie spadły, a płyny nie wlały się do obudowy przez otwory.

15. Wózki i stojaki - Jeśli urządzenie jest używane z wózkiem lub

stojakiem, Wózek lub stojak musi być typu zalecanego przez producenta. Połączone użytkowanie urządzenia z wózkiem musi odbywać się z zachowaniem ostrożności. Gwałtowne zatrzymania, nadmierna siła i nierówne powierzchnie mogą spowodować przewrócenie się urządzenia i wózka.

16. Montaż - Urządzenie może być montowane wyłącznie w sposób zalecany

17. Uszkodzenia wymagające serwisu - Urządzenie musi być serwisowane

przez wykwalikowany personel, gdy: A. Kabel zasilający lub wtyczka zostały uszkodzone. B. Urządzenie zostało uszkodzone przez przedmioty lub płyn został rozlany wewnątrz jego obudowy. C. Urządzenie zostało wystawione na działanie deszczu. D. Urządzenie zostało upuszczone lub jego obudowa została uszkodzona. E. Urządzenie nie działa normalnie lub wykazuje wyraźne zmiany w działaniu.

18. Konserwacja - Użytkownik nie może podejmować żadnych prac

konserwacyjnych urządzenia innych niż opisane w instrukcji obsługi. Wszelkie inne prace konserwacyjne należy powierzyć wykwalikowanemu personelowi.

19. Przeciążenie - Nie przeciążaj gniazdek ściennych i przedłużaczy, ponieważ

może to spowodować ryzyko pożaru lub porażenia prądem.

20. Części zamienne - Jeśli wymagane są części zamienne, upewnij się, że technik

serwisowy użył części zamiennych określonych przez producenta lub mających takie same właściwości jak części oryginalne. Nieautoryzowane zamienniki mogą spowodować pożar, porażenie prądem elektrycznym lub inne zagrożenia.

21. Kontrola bezpieczeństwa - Po zakończeniu jakichkolwiek prac

serwisowych lub naprawczych na tym urządzeniu, poproś technika serwisu o przeprowadzenie kontroli bezpieczeństwa w celu ustalenia, czy urządzenie jest w prawidłowym stanie technicznym. www.PyleUSA.com

OSTRZEŻENIE: Aby zmniejszyć ryzyko pożaru lub porażenia prądem, nie wystawiaj tego produktu na działanie deszczu lub wilgoci. UWAGA: Aby zmniejszyć ryzyko porażenia prądem, nie zdejmuj pokrywy ani tylnej części urządzenia. Wewnątrz urządzenia nie ma części, które mogą być naprawiane przez użytkownika. Serwisowanie powierz wykwalikowanemu personelowi.

RYZYKO PORAŻENIA PRĄDEM

NIE OTWIERAJ UWAGA Ten symbol ostrzega o obecności nieizolowanych niebezpiecznych napięć wewnątrz produktu, które mogą mieć taką wielkość, że stwarzać ryzyko porażenia prądem elektrycznym. Nie otwieraj obudowy produktu. ! Ten symbol oznacza obecność ważnych instrukcji obsługi i konserwacji instrukcje konserwacji zawarte w dokumentacji dołączonej do tego produktu.Nowy stereofoniczny wzmacniacz mocy PCM20A oferuje moc i wszechstronność potrzebną w profesjonalnym systemie audio. Szerokie pasmo przenoszenia jest idealne do wzmacniania głosu i muzyki. Funkcja talkover dla wejścia Mic 1 i Aux, umieszczona na przednim panelu, sprawia, że jest to idealne rozwiązanie dla sal konferencyjnych, audytoriów, wydarzeń sportowych, szkół i biurowych systemów przywoławczych. Świetnie nadaje się do każdego miejsca, w którym konieczne jest nadanie specjalnego komunikatu z doskonałą jakością dźwięku.

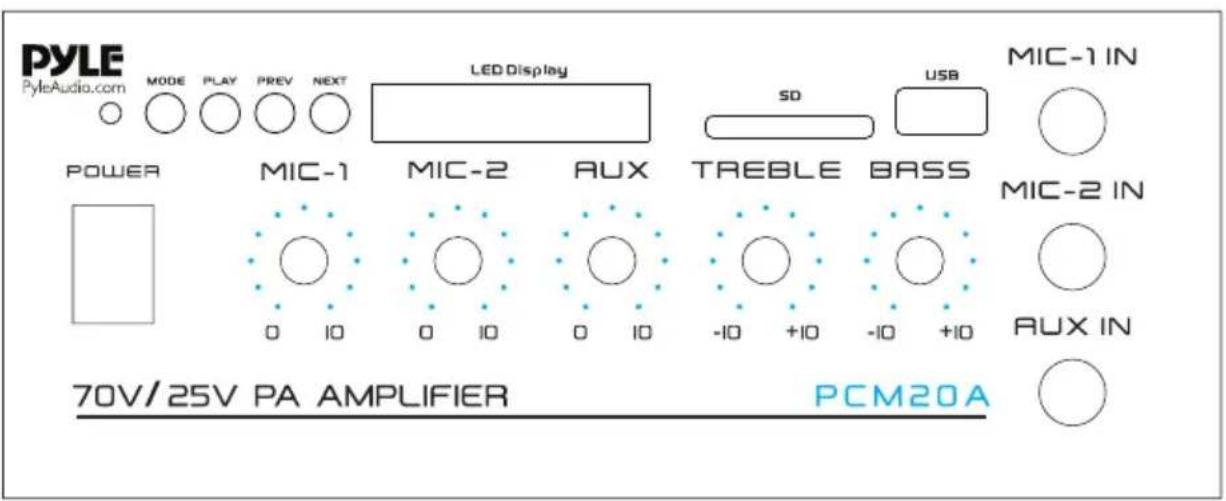

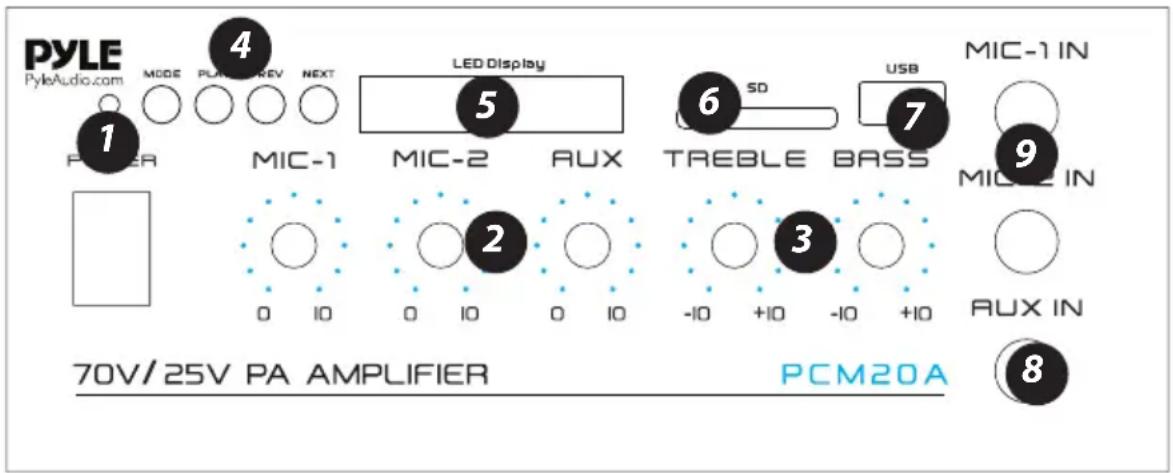

1. Włączanie/wyłączanie zasilania i wskaźnik: Główny przełącznik zasilania,

wskaźnik świeci się, gdy wzmacniacz jest włączony

2. Regulatory głośności MIC 1 i MIC 2/AUX: Dostosuj poziom sygnału

wyjściowego odpowiednich wejść.

3. Regulatory tonów BASS i TREBLE: Dostosuj tony niskie i wysokie

odpowiednich sygnałów wyjściowych.

4. Przyciski sterowania funkcjami MODE, PLAY, PREV i NEXT:

• Przycisk MODE: Do wyboru dźwięku jako WIRELESS BT/SD/LINE IN.

• PRZYCISK ODTWARZANIA/PAUZY: Przycisk sterowania odtwarzaniem i pauzą

• PREV/NEXT: Szybkie przewijanie do tyłu lub do następnej ścieżki

7. Port ładowania USB: port USB służy wyłącznie do ładowania smartfona,

nie ma czytnika USB.

8. Wejście AUX: Do podłączania źródła dźwięku o wysokiej impedancji, takiego

jak magnetofon, odtwarzacz CD lub tuner ze złączem 1/4" za pomocą adaptera audio (dwie wtyczki RCA do jednego gniazda mono 1/4"). www.PyleUSA.com

99. Wejścia MIC1 i MIC2: Do podłączenia mikrofonu o niskiej impedancji ze

złączem 1/4". MIC 1 jest źródłem "priorytetowym", sygnały pochodzące z AUX będą automatycznie tłumione o -40 dB, sygnał pochodzący z MIC 1 zostanie zastąpiony sygnałem strony (auto talkover). Jest to świetne rozwiązanie dla systemów przywoławczych. TYLNY PANEL

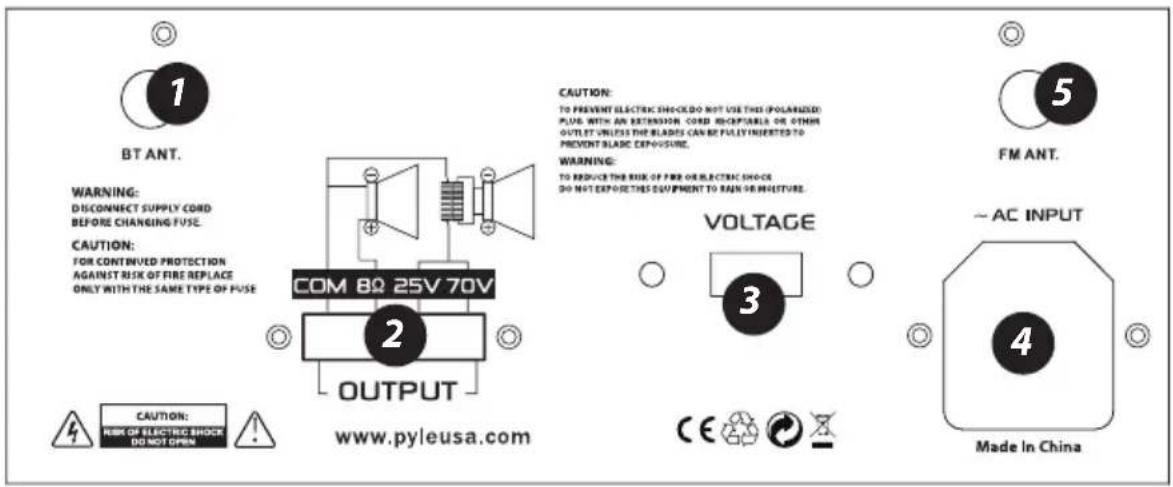

1. Bezprzewodowa antena BT: Bezprzewodowy odbiornik BT do przesyłania

2. Podłączenie głośników: Do wzmacniacza można podłączyć jeden lub więcej

głośników (4, 8 lub 16 Ohm) z transformatorami lub bez. Przed podłączeniem głośników do wzmacniacza należy jednak obliczyć całkowitą impedancję, aby uniknąć uszkodzenia wzmacniacza. Całkowita impedancja głośników wyższa niż 8 Ohm lub niższa niż 8 Ohm może spowodować uszkodzenie.

3. Przełącznik napięcia: Ten wzmacniacz PA ma napięcie wejściowe wybierane

od 110 V/60 Hz (standard w USA i KANADZIE) do 220 V/50 Hz (do pracy w Europie). Upewnij się, że przełącznik jest w prawidłowej pozycji przed rozpoczęciem pracy, W przeciwnym razie może dojść do poważnych uszkodzeń nieobjętych gwarancją.

4. Wejście AC: Podłącz dostarczony przewód zasilający do urządzenia,

gdy zasilanie jest wyłączone, a następnie podłącz przewód zasilający AC do gniazdka elektrycznego. W razie potrzeby wymień bezpiecznik na bezpiecznik o odpowiedniej wartości (patrz wartość bezpiecznika T 1.2AL 250V dla 110-120V i T0.63AL 250V dla 220V/240V wydrukowana na wejściu zasilania).

5. ZŁĄCZE ANTENY FM: Podłącz antenę FM.

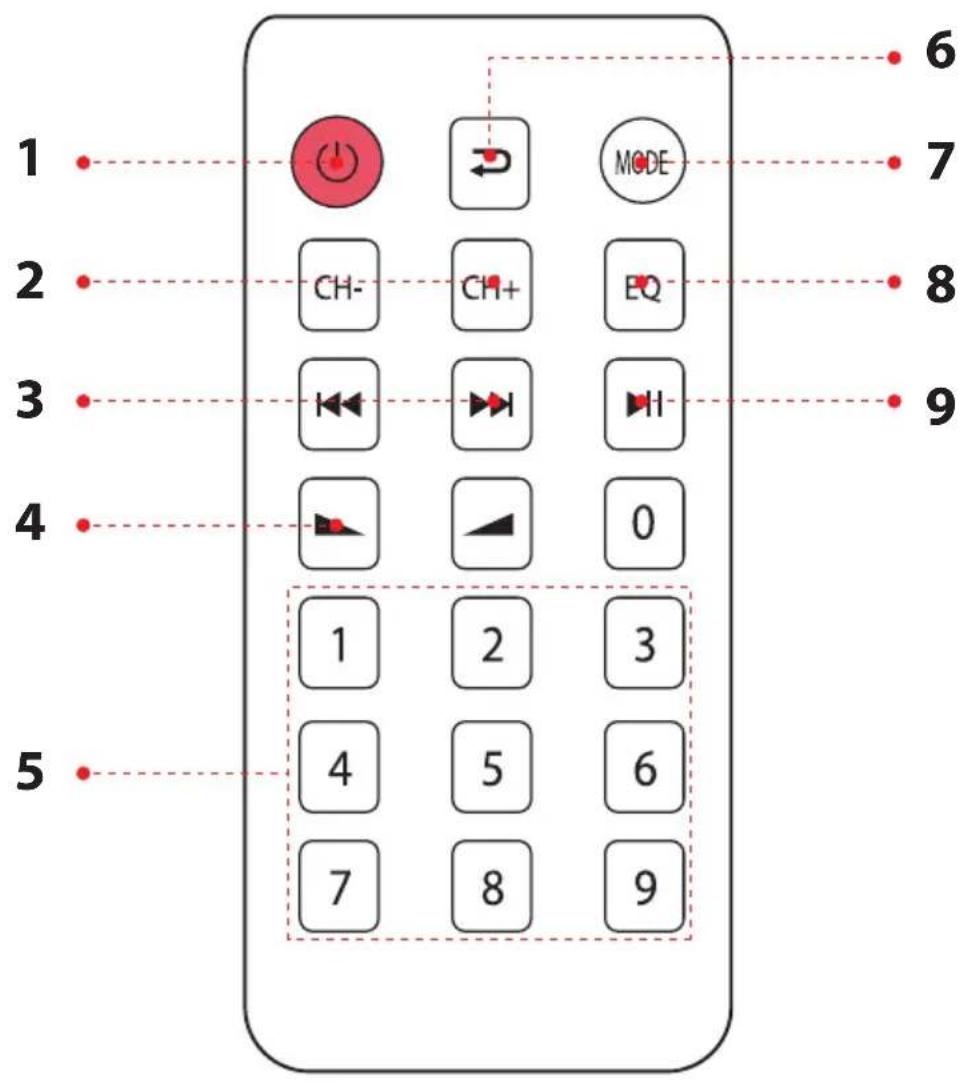

1. Naciśnij ten przycisk, aby włączyć lub wyłączyć MP3.

2. W trybie FM naciśnij dwa przyciski, aby wybrać poprzedni lub następny kanał.

3. Naciśnij te dwa przyciski, aby wybrać poprzedni lub następny utwór w trybie

USB, SD lub bezprzewodowym BT

4. Zwiększ lub zmniejsz głośność

5. Naciśnij cyfry, aby bezpośrednio wybrać utwory.

Odpowiedź urządzenia w trybie USB lub SD zajmuje 1-2 sekundy.

6. Naciśnij ten przycisk, aby przełączyć na tryb powtarzania.

7. Naciśnij ten przycisk, aby wybrać tryb odtwarzania, np. USB/SD/FM/WIRELESS BT.

8. Funkcja EQ: Wybór wstępnie ustawionego trybu korektora dźwięku,

odpowiednio zaprojektowanego.

9. Funkcja odtwarzania i pauzy dla MP3www.PyleUSA.com

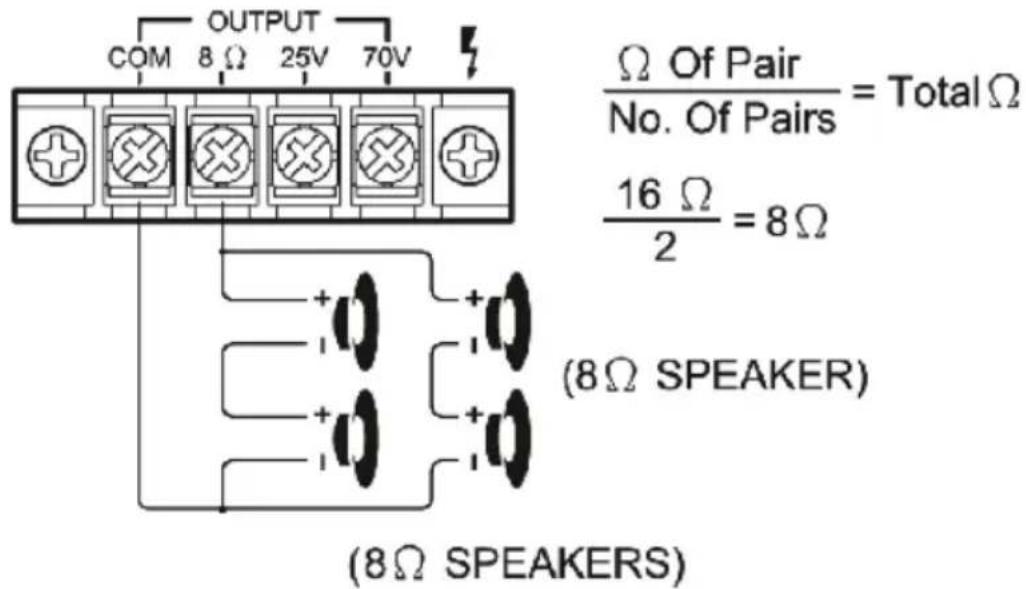

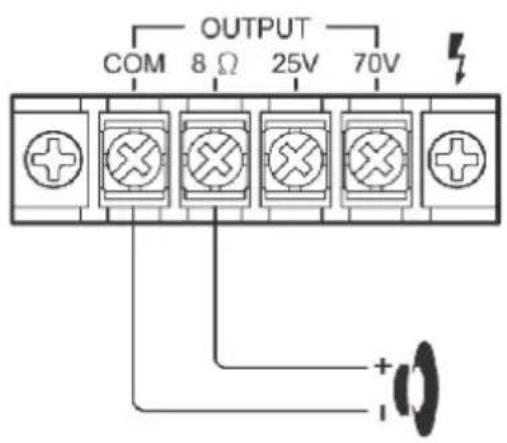

Do wzmacniacza można podłączyć jeden lub więcej głośników (4, 8 lub 16 omów) z transformatorami lub bez. Przed podłączeniem głośników do wzmac- niacza należy jednak obliczyć całkowitą impedancję, aby uniknąć uszkodzenia wzmacniacza. Całkowita impedancja głośników wyższa niż 8 omów lub niższa niż 8 omów może spowodować uszkodzenie. SYSTEM 1: System z jednym głośnikiem UWAGA: : Podłącz głośnik (+) do zacisku 8 Ohm wzmacniacza. SYSTEM 2: Dwa (lub więcej) głośniki połączone szeregowo UWAGA: Podłącz głośnik (+) do zacisku 8 Ohm wzmacniacza, w zależności od CAŁKOWITEJ IMPEDANCJI dwóch głośników. Jeśli każdy głośnik ma impedancję 4 Ohm, całkowita impedancja głośników w tej konguracji szeregowej wynosi 8 Ohm.

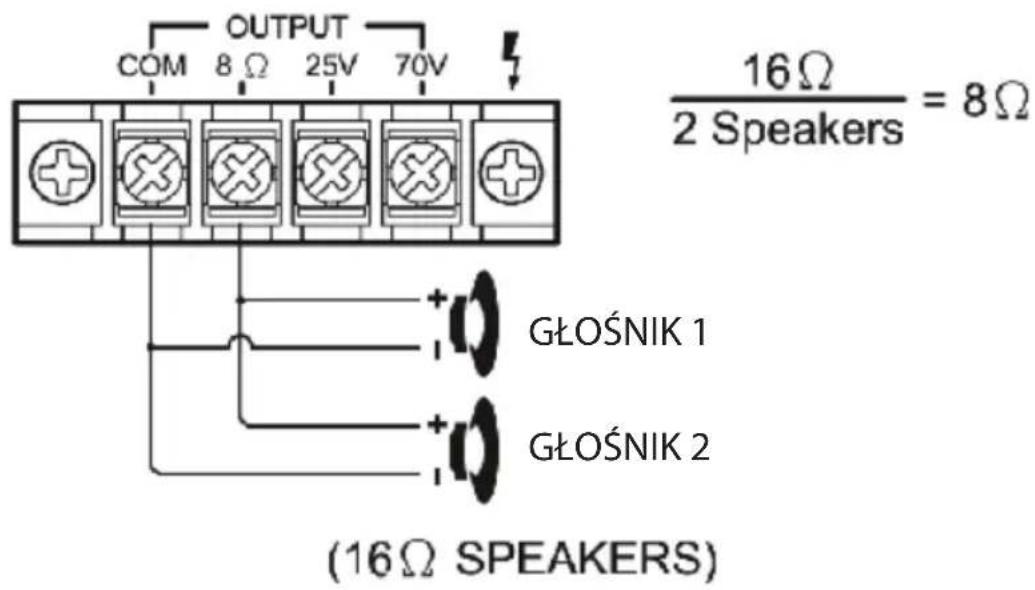

SYSTEM 3: Dwa (lub więcej) głośniki połączone równolegle UWAGA: Podłącz głośnik (+) do zacisku 8 Ohm wzmacniacza, w zależności od całkowitej impedancji dwóch głośników. Jeśli każdy głośnik ma impedancję 16 Ohm, całkowita impedancja głośników w tej konguracji szeregowej wynosi 8 Ohm. SYSTEM 4: Cztery głośniki połączone szeregowo i równolegle UWAGA: : Chociaż powyższy opis obejmuje połączenie dwóch par głośników 8 Ohm szeregowo, możesz również wybrać połączenie jednej pary szeregowo i jednej pary równolegle, po prostu pamiętaj o obliczeniu całkowitej impedancji i podłączeniu przewodu obwodu głośnika (+) do odpowiedniego zacisku wzmacniacza.

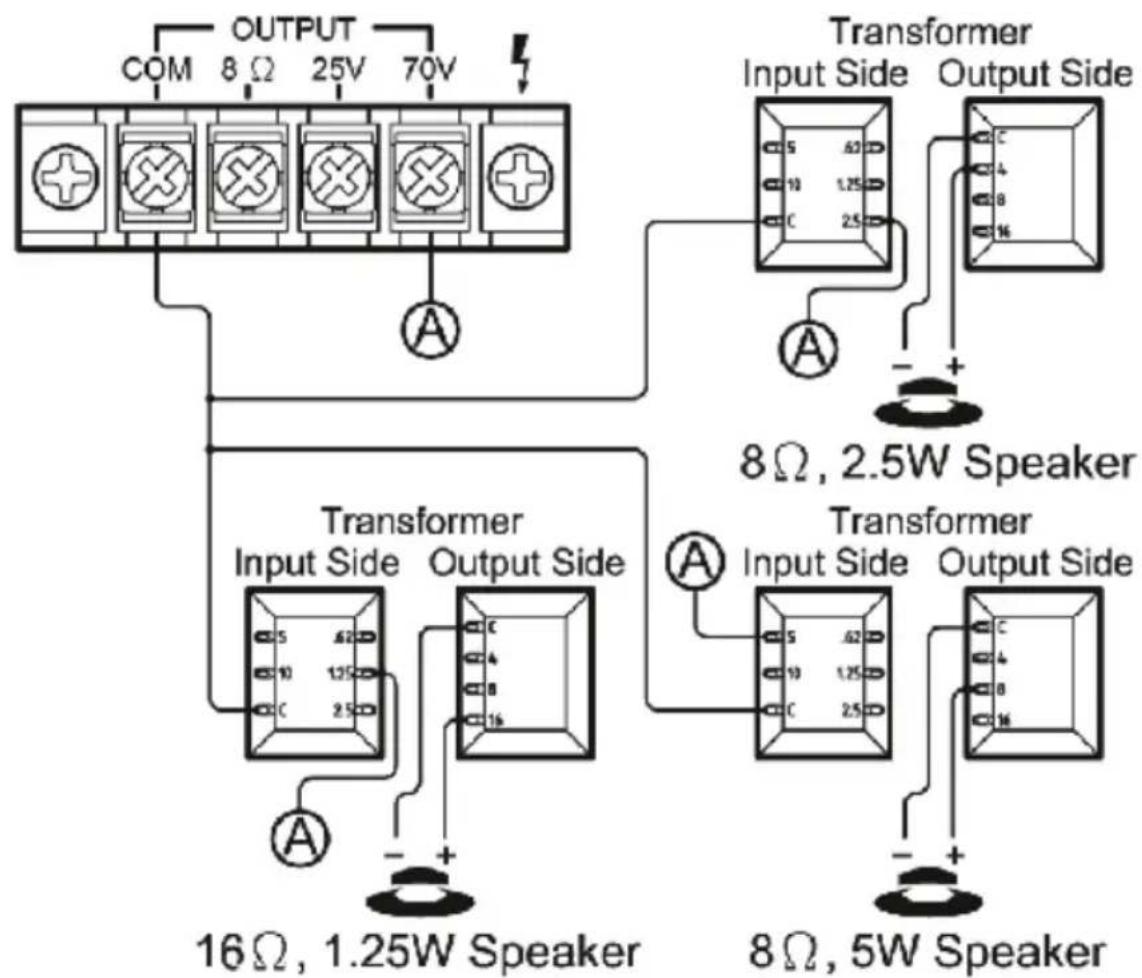

SYSTEM 5: Podłączanie głośników za pomocą transformatorów UWAGA: W przypadku korzystania ze stałego napięcia sieciowego 25 V lub 70 V, dla każdego głośnika należy zastosować transformator sieciowy. transformator liniowy dla każdego głośnika. Wszystkie transformatory muszą być połączone równolegle; nigdy nie łącz transformatorów liniowych szeregowo.

INSTRUKCJE KORZYSTANIA Z BEZPRZEWODOWEGO BT

Urządzenia zewnętrzne z wbudowaną funkcją BT Wireless można podłączyć do tego wzmacniacza bezprzewodowo, aby odtwarzać je przez głośniki wzmacniacza. Jeśli wzmacniacz jest podłączony do głośników, usłyszysz sygnały dźwiękowe ułatwiające połączenie.

1. Najpierw upewnij się, że wzmacniacz jest włączony i zmniejsz głośność. Pamiętaj o

podłączeniu anteny BT na tylnym panelu, aby uzyskać lepszy odbiór sygnału.

2. Naciśnij przycisk BT/Line na panelu przednim, usłyszysz "POWER ON" i "PAIRING".

Naciśnij przycisk "POWER ON" i "PAIRING", po czym urządzenie będzie automatycznie gotowe do sparowania z urządzeniem zewnętrznym. parowania z urządzeniem zewnętrznym.

3. Włącz BT na urządzeniu zewnętrznym.

4. Wyszukaj dostępne urządzenia bezprzewodowe BT i upewnij się, że znajdu

jesz się w zasięgu wzmacniacza i poczekaj, aż urządzenie wybierze "PYLEUSA" na liście urządzeń do parowania sieci bezprzewodowej BT.

5. Po nawiązaniu połączenia usłyszysz komunikat głosowy: "Urządzenie jest

podłączone. Parowanie BT powiodło się i ustanowiono bezprzewodowe połączenie BT.

6. Możesz teraz odtwarzać muzykę z urządzenia zewnętrznego za

pośrednictwem wzmacniacza Pielęgnacja i konserwacja Wzmacniacz Pyle jest przykładem doskonałej konstrukcji i wykonania. Poniższe wskazówki pomogą Ci zadbać o wzmacniacz, abyś mógł z niego korzystać przez wiele lat:

• Utrzymuj wzmacniacz w stanie suchym. Jeśli ulegnie zamoczeniu, natychmiast go wyczyść.

• Używaj wzmacniacza wyłącznie w dobrze wentylowanych pomieszczeniach.

• Trzymaj wzmacniacz z dala od kurzu i brudu.

• Czyść od czasu do czasu wilgotną szmatką, aby zachować nowy wygląd.

• Nie używaj chemikaliów, rozpuszczalników ani agresywnych środków czyszczących! Ostrzeżenie California Prop 65 OSTRZEŻENIE:Ten produkt może narazić użytkownika na kontakt z substancjami chemicznymi, o których wiadomo, że Stanu Kalifornia, że powodują raka, wady wrodzone i inne szkodliwe działanie na rozrodczość. Nie połykaj.Więcej informacji: www.P65warnings.ca.govwww.PyleUSA.com

• Kompaktowa konstrukcja wzmacniacza

• Funkcja automatycznego priorytetu mikrofonu (Mic 1)

• (2) Wejścia mikrofonowe 1/4"

• Złącze wejściowe Aux (1/4") Jack

• Możliwość podłączenia urządzeń zewnętrznych

• Wyjścia z zaciskami głośnikowymi: COM/8-Ohm/25V/70V

• Niezależne regulatory głośności mikrofonu/ux

• Możliwość podłączenia do (4) głośników

• Kompatybilność z transformatorami głośnikowymi

• Regulacja tonów niskich i wysokich

• Zawiera odłączany przewód zasilający AC

• Wygodny wzmacniacz do sterowania dźwiękiem

• Odtwarzanie USB/SD/FM/Bezprzewodowe BT

• Niebieski wyświetlacz LED informujący o odtwarzaniu

• Wysuwana antena bezprzewodowa BT Bezprzewodowa łączność BT:

• Działa ze wszystkimi preferowanymi urządzeniami bezprzewodowymi BT (iPhone, Android, smartfony, iPad, tablety itp.).

• Nazwa sieci bezprzewodowej BT: "PYLEUSA

• Wersja sieci bezprzewodowej BT: 4.0

• Zasięg bezprzewodowy do ponad 9 metrówZACZNIJ TUTAJModel Number:PCM20APyleUSA.com/pages/register Zarejestruj swój produkt Dziękujemy za wybranie PyleUSA. Rejestrując swój produkt, zapewniasz sobie wszystkie korzyści płynące z naszej ekskluzywnej ekskluzywnej gwarancji i spersonalizowanej obsługi klienta. Wypełnij formularz, aby uzyskać dostęp do pomocy ekspertów i utrzymać swój zakup PyleUSA w idealnym stanie. www.PyleUSA.com

Zawartość opakowania:

• Pilot zdalnego sterowania Specykacje techniczne:

• Maks. moc wyjściowa: 40 W

• Materiał konstrukcyjny: żelazo

• Bass/Treble: +/-10dB, 100-10kHz

• Pasmo przenoszenia: 50-15kHz

• Tłumienie (mikrofon): 61dB

• Pilot zdalnego sterowania na baterie, wymaga (1) x bateria guzikowa CR-2025, w zestawie

• Wymienny bezpiecznik

• Zasilanie: przełącznik napięcia 120/240
