KULLANIM KILAVUZU PCM20A Pyle

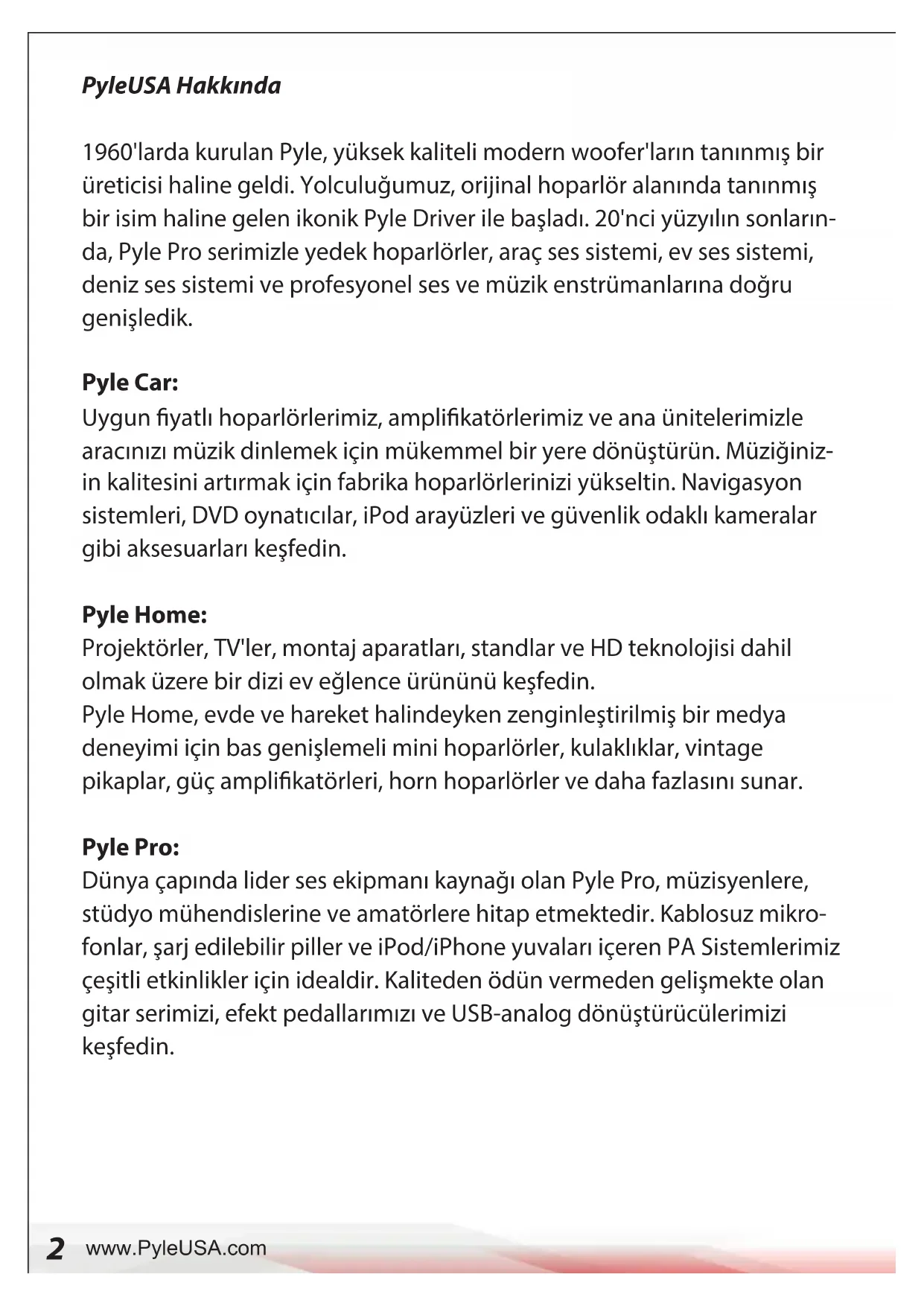

KULLANICI KILAVUZU Web Sitemizi Ziyaret EdinBENİ TARAPyleUSA.com TURPyleUSA Hakkında 1960'larda kurulan Pyle, yüksek kaliteli modern woofer'ların tanınmış bir üreticisi haline geldi. Yolculuğumuz, orijinal hoparlör alanında tanınmış bir isim haline gelen ikonik Pyle Driver ile başladı. 20'nci yüzyılın sonların- da, Pyle Pro serimizle yedek hoparlörler, araç ses sistemi, ev ses sistemi, deniz ses sistemi ve profesyonel ses ve müzik enstrümanlarına doğru genişledik. Pyle Car: Uygun yatlı hoparlörlerimiz, amplikatörlerimiz ve ana ünitelerimizle aracınızı müzik dinlemek için mükemmel bir yere dönüştürün. Müziğiniz- in kalitesini artırmak için fabrika hoparlörlerinizi yükseltin. Navigasyon sistemleri, DVD oynatıcılar, iPod arayüzleri ve güvenlik odaklı kameralar gibi aksesuarları keşfedin. Pyle Home: Projektörler, TV'ler, montaj aparatları, standlar ve HD teknolojisi dahil olmak üzere bir dizi ev eğlence ürününü keşfedin. Pyle Home, evde ve hareket halindeyken zenginleştirilmiş bir medya deneyimi için bas genişlemeli mini hoparlörler, kulaklıklar, vintage pikaplar, güç amplikatörleri, horn hoparlörler ve daha fazlasını sunar. Pyle Pro: Dünya çapında lider ses ekipmanı kaynağı olan Pyle Pro, müzisyenlere, stüdyo mühendislerine ve amatörlere hitap etmektedir. Kablosuz mikro- fonlar, şarj edilebilir piller ve iPod/iPhone yuvaları içeren PA Sistemlerimiz çeşitli etkinlikler için idealdir. Kaliteden ödün vermeden gelişmekte olan gitar serimizi, efekt pedallarımızı ve USB-analog dönüştürücülerimizi keşfedin. www.PyleUSA.com

2ÖNEMLİ GÜVENLİK TALİMATLARI

1. Talimatları Okuyun - Cihazı çalıştırmadan önce tüm güvenlik ve çalıştırma

talimatları okunmalıdır.

2. Talimatları Saklayın - Güvenlik ve çalıştırma talimatları ileride başvurmak

üzere saklanmalıdır.

3. Uyarılara Dikkat Edin - Cihazın üzerindeki ve kullanım talimatlarındaki tüm

uyarılara uyulmalıdır.

yüzme havuzu veya ıslak bir bodrum gibi su yakınında kullanılmamalıdır.

6. Havalandırma - Cihaz, konumu veya pozisyonu uygun havalandırmayı

engellemeyecek şekilde yerleştirilmelidir. Örneğin, cihaz havalandırma deliklerini tıkayabilecek bir yatak, kanepe, halı veya benzeri bir yüzey üzerine yerleştirilmemeli veya havalandırma deliklerinden hava akışını engelleyebi lecek bir kitaplık veya dolap gibi ankastre bir kurulum içine yerleştirilmemelidir.

7. Isı - Cihaz, radyatör, kalorifer peteği, soba gibi ısı kaynaklarından veya

amplikatörler de dahil olmak üzere ısı üreten diğer cihazlardan uzağa yerleştirilmelidir.

8. Güç Kaynakları - Cihaz, yalnızca kullanım talimatlarında açıklanan veya cihaz

üzerinde işaretlenen tipte bir güç kaynağına bağlanmalıdır.

9. Topraklama veya Kutuplama - Bir cihazın topraklama veya kutuplama

araçlarının bozulmadığından emin olmak için önlem alınmalıdır.

10. Güç Kablosunun Korunması - Güç kaynağı kabloları, şlerdeki, prizlerdeki

ve cihazdan çıktıkları noktalardaki kablolara özellikle dikkat edilerek, üzerlerine basılmayacak veya üzerlerine veya karşılarına konulan nesneler tarafından sıkıştırılmayacak şekilde yönlendirilmelidir.

11. Temizlik - Cihaz sadece üretici tarafından tavsiye edildiği şekilde temizlenmelidir.

12. Güç Hatları - Bir dış anten sistemi, havai güç hatlarının veya diğer elektrik

ışık veya güç devrelerinin yakınına veya bu tür güç hatlarına veya devrelere arızalanabileceği yerlere yerleştirilmemelidir. Bir dış anten sistemi kurarken, bu tür elektrik hatlarına veya devrelerine dokunmamak için çok dikkatli olunmalıdır, çünkü bunlarla temas ölümcül olabilir.

13. Kullanılmayan Dönemler - Cihaz uzun bir süre kullanılmadan bırakılacaksa,

cihazın güç kablosu prizden çıkarılmalıdır. www.PyleUSA.com

314. Nesne ve Sıvı Girişi - Nesnelerin düşmemesi ve sıvıların açıklıklardan

muhafaza içine dökülmemesi için dikkatli olunmalıdır.

15. Arabalar ve Standlar - Cihaz bir araba veya stand ile

kullanılıyorsa, araba veya stand üretici tarafından önerilen tipte olmalıdır. Cihaz ve araba kombinasyonu dikkatli bir şekilde hareket ettirilmelidir. Hızlı duruşlar, aşırı güç ve düz olmayan yüzeyler cihaz ve araba kombinasyonunun devrilmesine neden olur.

16. Montaj - Cihaz sadece üretici tarafından tavsiye edildiği şekilde monte edilmelidir.

17. Servis Gerektiren Hasarlar - Cihaz aşağıdaki durumlarda yetkili servis

personeli tarafından servise alınmalıdır: A. Güç kaynağı kablosu veya şi hasar görmüşse. B. Cihazın muhafazasına bir nesne girmişse veya içine sıvı dökülmüşse. C. Cihaz yağmura maruz kalmıştır. D. Cihaz düşürüldü veya muhafaza hasar gördü. E. Cihaz normal çalışmıyor gibi görünüyorsa veya performansında belirgin bir değişiklik varsa.

18. Servis - Kullanıcı, kullanıcı kullanım talimatlarında belirtilenler dışında cihaza

servis yapmaya çalışmamalıdır. Diğer tüm servis işlemleri kaliye personel tarafından yapılmalıdır.

19. Aşırı Yükleme - Yangın veya elektrik çarpması riskine neden olabileceğinden

duvar prizlerine ve uzatma kablolarına aşırı yükleme yapmayın.

20. Yedek Parçalar - Yedek parça gerektiğinde, servis teknisyeninin üretici

tarafından belirtilen veya orijinal parçayla aynı özelliklere sahip yedek parçaları kullandığından emin olun. Yetkisiz ikameler yangın, elektrik çarpması veya diğer tehlikelere neden olabilir.

21. Güvenlik Kontrolü - Bu cihazdaki herhangi bir servis veya onarım işleminin

tamamlanmasının ardından, servis teknisyeninden cihazın düzgün çalışır durumda olduğunu belirlemek için güvenlik kontrolleri yapmasını isteyin. www.PyleUSA.com

UYARI: Yangın veya şok tehlikesi riskini azaltmak için bu ürünü yağmura veya neme maruz bırakmayın DİKKAT: Elektrik çarpması riskini azaltmak için kapağı veya arka kısmı çıkarmayın. İçinde kullanıcı tarafından bakımı yapılabilecek parça yok. Servis için kaliye personele başvurun

ELEKTRİK ÇARPMASI RİSKİ

AÇMAYIN DİKKAT Bu sembol, ürünün muhafazası içinde elektrik çarpması riski oluşturabilecek büyüklükte yalıtılmamış tehlikeli voltajın - 6 varlığı konusunda sizi uyarmak için tasarlanmıştır. Ürünün kasasını açmayın. Bu sembol, önemli çalıştırma ve bakım talimatlarının bu ürünle birlikte gelen literatürde yer aldığını bildirmek için tasarlanmıştır.Yeni PCM20A Stereo Güç Amplikatörünüz profesyonel bir ses sisteminde ihtiyacınız olan gücü ve çok yönlülüğü sağlar. Geniş frekans tepkisi, vokal ve müzik amplikasyonu için mükemmeldir. Ön panelde bulunan Mikrofon 1 ve Aux Girişi için talkover işlevi, onu toplantı salonları, oditoryumlar, spor etkinlikleri, okullar ve os çağrı sistemleri için mükemmel hale getirir. Mükemmel ses kalitesiyle özel bir duyuru yapmanız gereken her yer için idealdir.

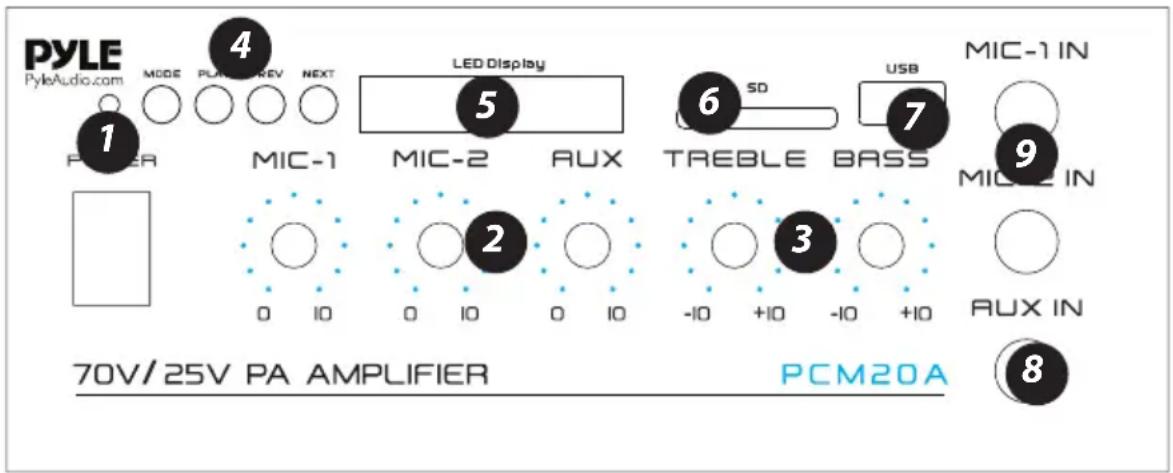

1. Güç AÇMA/KAPAMA ve Gösterge: Ana güç anahtarı, amplikatör AÇIK

konuma getirildiğinde gösterge yanar

2. MIC 1 ve MIC 2/AUX Ses Kontrolleri: İlgili girişlerin çıkış sinyali seviyesini ayarlar.

3. BASS ve TREBLE Ton Kontrolleri: İlgili çıkış sinyallerinin bas ve tiz seslerini ayarlar.

4. MODE, PLAY, PREV ve NEXT Fonksiyon Kontrol düğmeleri:

• MOD Düğmesi: WIRELESS BT/SD/LINE IN gibi ses seçimi için

• PLAY/PAUSE DÜĞMESİ: Oynat ve Duraklat kontrol düğmesi

• PREV/NEXT: Hızlı geri veya sonraki şarkı

6. SD/MMC kartlarını oynatmak için SD/MMC Soketi

7. USB Şarj Portu: USB bağlantı noktası yalnızca akıllı telefon şarjı içindir,

USB okuyucu işlevi yoktur

8. AUX Girişi: Ses şi adaptörü (iki fono RCA şi 1/4" mono jaka) aracılığıyla 1/4"

şli Teyp Deck, (D çalar veya Tuner gibi yüksek empedanslı ses kaynağını bağlamak için. www.PyleUSA.com

99. MIC1 ve MIC2 Girişleri: 1/4" şli düşük empedanslı mikrofonu bağlamak için.

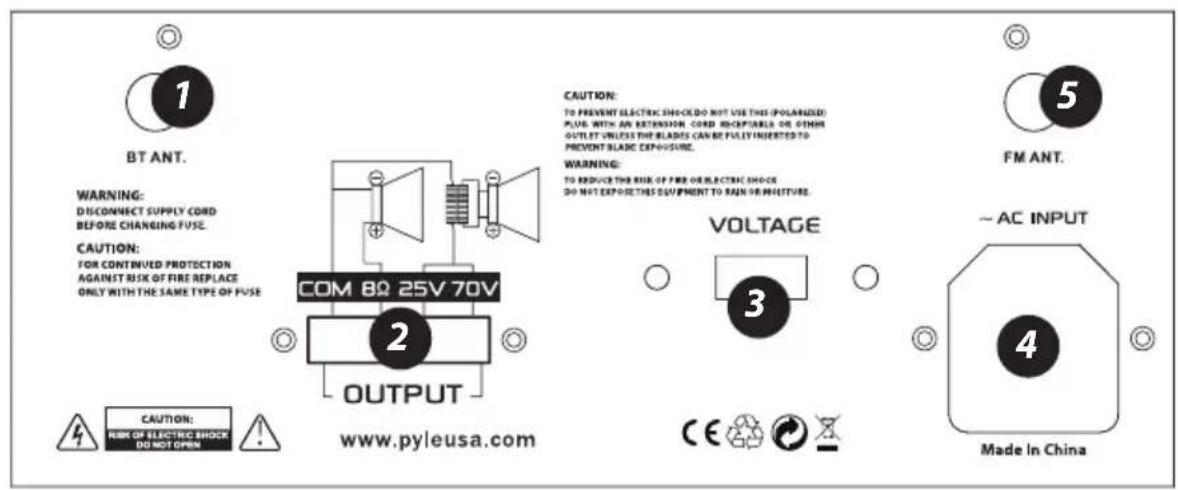

MIC 1 "Öncelikli" bir kaynaktır, AUX'tan gelen sinyaller otomatik olarak -40dB zayıatılacaktır, MIC 1'den gelen sinyal sayfaya geçecektir (otomatik konuşma). çağrı sistemi için iyidir. ARKA PANEL

1. Kablosuz BT Anteni: : Kablosuz BT Akış alıcısı

2. Hoparlör Bağlantısı: Bir veya daha fazla hoparlör (4,8 veya 16 Ohm)

transformatörlü veya transformatörsüz olarak amplikatöre bağlanabilir. Ancak, amplikatöre herhangi bir hoparlör bağlamadan önce, amplikatöre zarar gelmesini önlemek için toplam empedans hesaplanmalıdır. Toplam hoparlör empedansının 8 Ohm'dan büyük veya 8 Ohm'dan küçük olması bu hasarın oluşmasına neden olabilir.

3. Voltaj Anahtarı: Bu PA amplikatörü 110V/60Hz

(ABD ve KANADA'da standart) ile 220/50Hz (AVRUPA çalışması için) arasında seçilebilir giriş voltajına sahiptir. Lütfen çalıştırmadan önce anahtarın doğru konumda olduğundan emin olun, aksi takdirde ciddi hasar meydana gelir ve garanti kapsamına girmez.

4. AC Girişi: Güç kapalıyken ürünle birlikte verilen güç kablosunu üniteye takın,

ardından AC güç kablosunu bir elektrik prizine takın. Lütfen gerekirse sigortayı yalnızca uygun değerle değiştirin (güç girişinde basılı olan 110-120V için T 1.2AL 250V ve 220V/240V için TO.63AL 250V sigorta değerine bakın)

5. FM ANTEN KONNEKTÖRÜ: FM anteni için bağlayın

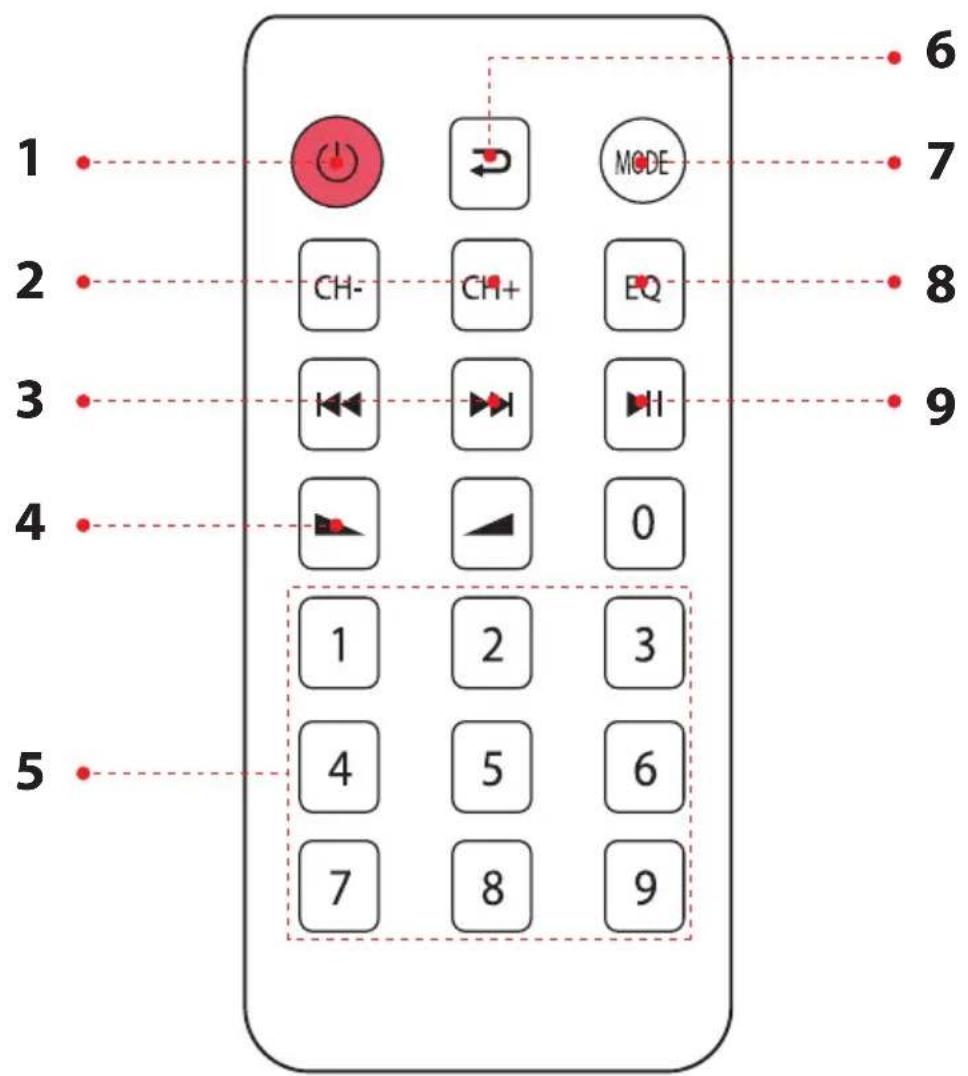

1. MP3'ü açmak veya kapatmak için bu düğmeye basın

2. FM modundayken, önceki veya sonraki kanalı seçmek için bu iki düğmeye basın.

3. USB veya SD'de önceki veya sonraki parçayı seçmek için bu iki düğmeye basın

veya Kablosuz BT modu

4. Ses açma veya kısma

5. Parçaları doğrudan seçmek için numaralara basın.

Ünitenin USB veya SD modunda yanıt vermesi 1-2 saniye sürer.

6. Tekrarlama modu için bu düğmeye basın.

7. USB/SD/FM/WIRELESS BT gibi çalma modunu seçmek için bu düğmeye basın.

8. EQ işlevi: Buna göre tasarlanmış ekolayzerin önceden ayarlanmış bir modunu seçin.

9. MP3 için Çalma ve Duraklatma işleviwww.PyleUSA.com

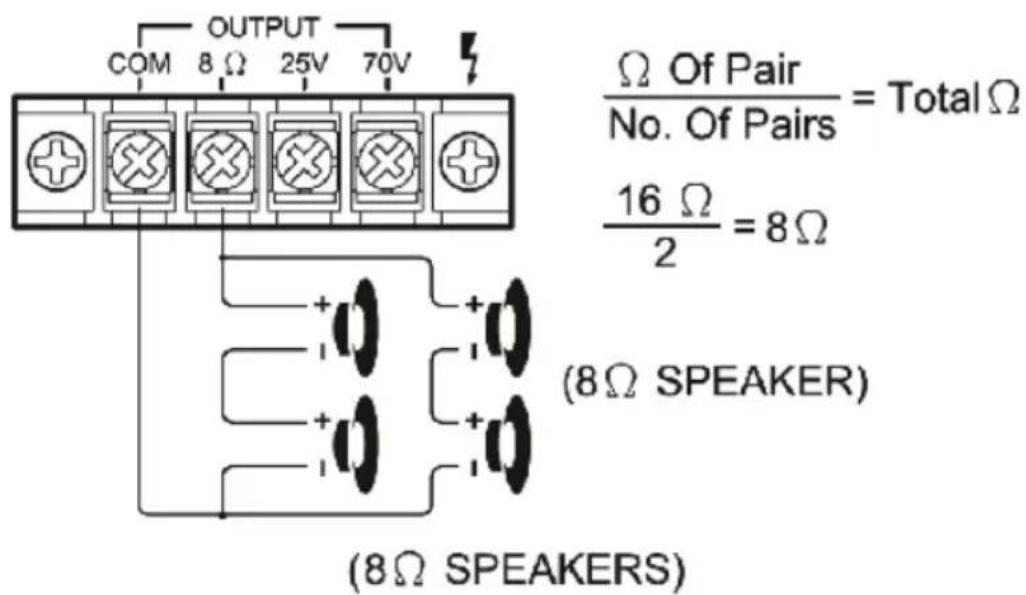

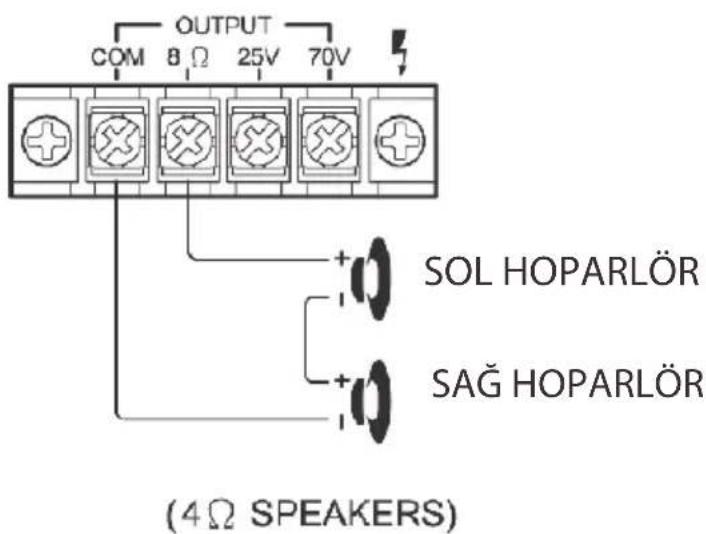

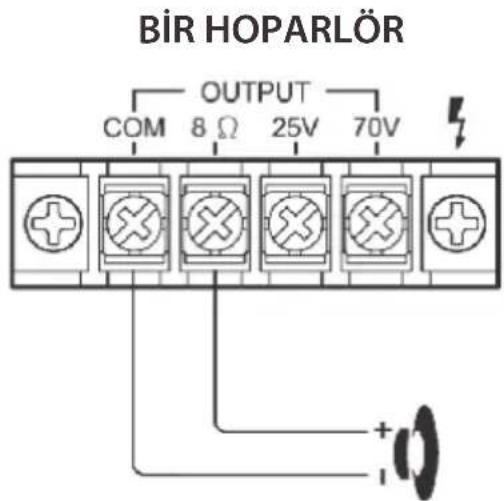

Bir veya daha fazla hoparlör (4, 8 veya 16 Ohm) transformatörlü veya transfor- matörsüz olarak amplikatöre bağlanabilir. Ancak, amplikatöre herhangi bir hoparlör bağlamadan önce, amplikatöre zarar gelmesini önlemek için toplam empedans hesaplanmalıdır. Toplam hoparlör empedansının 8 Ohm'dan büyük veya 8 Ohm'dan küçük olması bu hasarın oluşmasına neden olabilir. SİSTEM 1: Tek Hoparlör Sistemi NOT: Hoparlörü (+) amplikatörün 8-Ohm terminaline bağlayın. SİSTEM 2: Seri Halinde İki (veya daha fazla) Hoparlör NOT: İki hoparlörün TOPLAM EMPEDANSINA bağlı olarak hoparlörü (+) ampli- katörün 8-Ohm terminaline bağlayın. Her hoparlörün empedansı 4-Ohm ise, bu seri kongürasyondaki toplam hoparlör empedansı 8 ohm'dur.

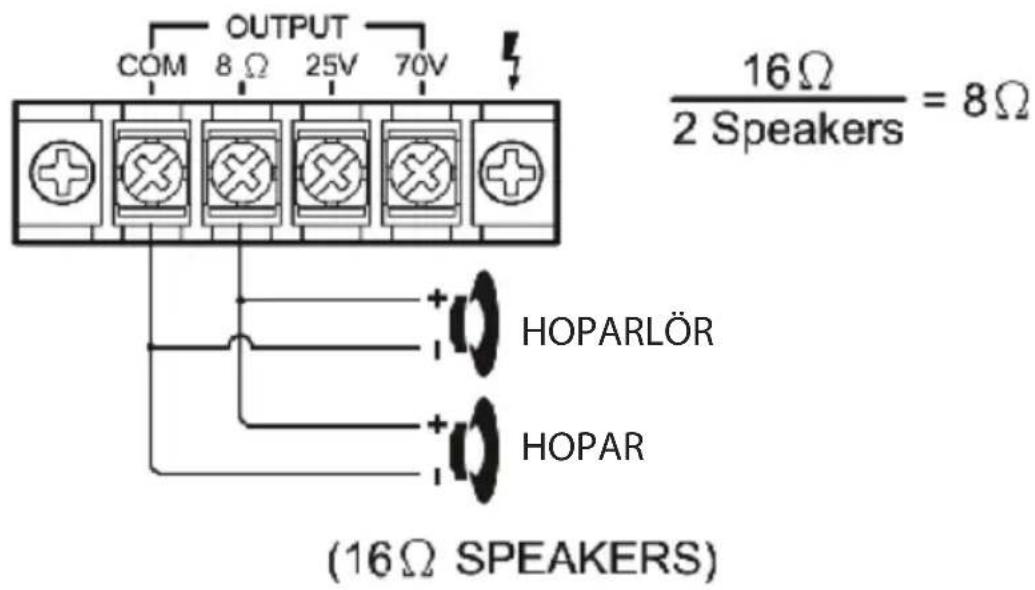

SİSTEM 3 : Paralel İki (veya daha fazla) Hoparlör NOT: İki hoparlörün TOPLAM EMPEDANSINA bağlı olarak hoparlörü (+) ampli- katörün 8-Ohm terminaline bağlayın. Her hoparlörün empedansı 16 Ohm ise, bu seri kongürasyondaki toplam hoparlör empedansı 8 ohm'dur. SİSTEM 4: Seri ve Paralel Dört Hoparlör NOT: Yukarıdaki açıklama iki seri 8'li çift bağlamak için olsa da Ohm hoparlörleri paralel bir bağlantıda, bir seri çifti ve bir paralel çifti paralel bir bağlantıda birleştirmeyi de seçebilirsiniz, sadece toplam empedansı hesap- ladığınızdan emin olun ve hoparlör (+) devre kablosunu uygun am terminaline bağlayın.

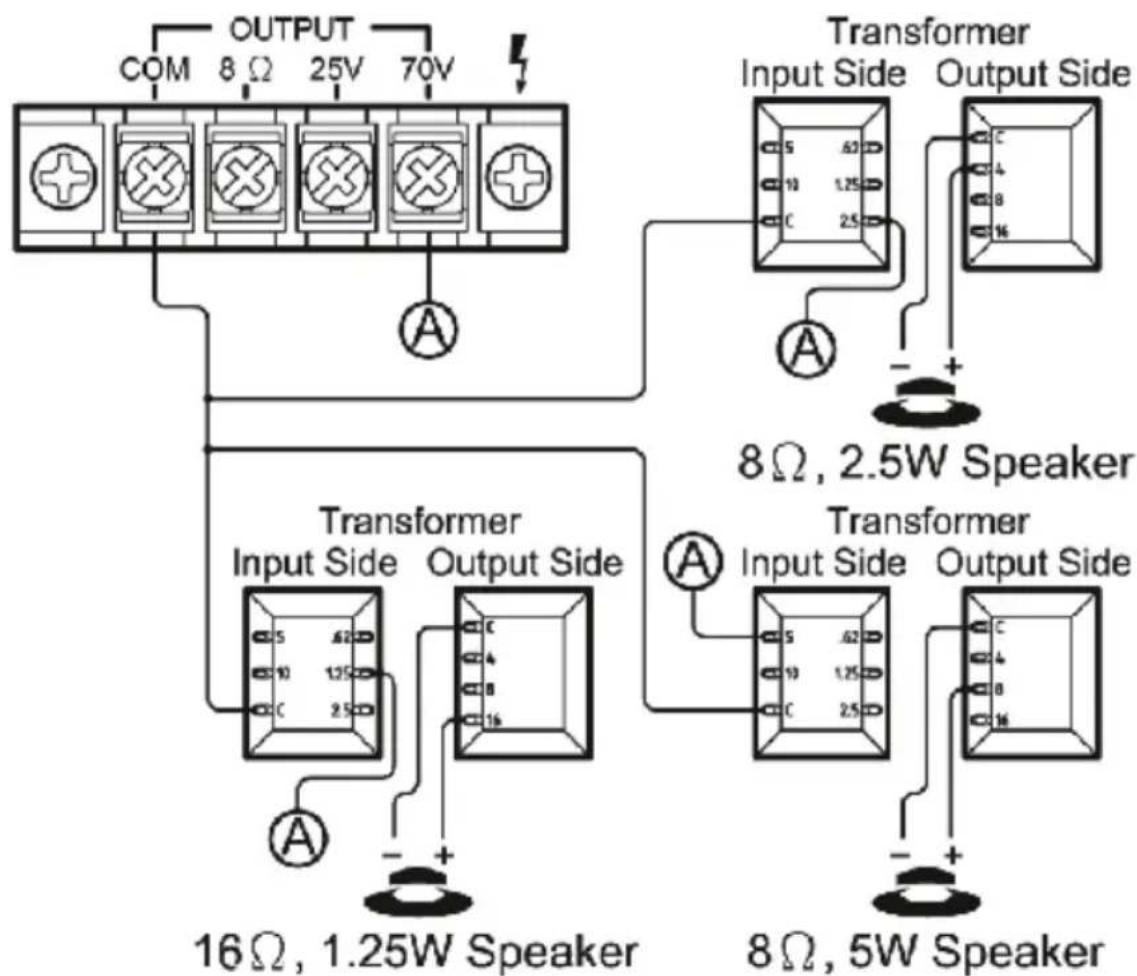

SİSTEM 5: Hoparlörlerin Transformatörlerle Bağlanması NOT: 25V veya 70V sabit hat gerilimleri kullanıldığında, her hoparlörle birlikte bir hat eşleştirme transformatörü kullanılmalıdır. Tüm transformatörler paralel bağlanmalıdır, hat transformatörlerini asla seri bağlamayın.

KABLOSUZ BT ÇALIŞTIRMA TALİMATI

Dahili Kablosuz BT özelliğine sahip harici cihazlar, amplikatörün hoparlörl- erinden çalmak için bu amplikatöre kablosuz olarak bağlanabilir. Ampli- katörünüz hoparlörlere bağlıysa, bağlantı için yardımcı olacak sesli tonlar duyacaksınız.

1. İlk önce amplikatörün açık olduğundan emin olun ve sesi kısın.

Daha iyi sinyal almak için lütfen BT Antenini arka panele bağlamayı unutmayın

2. Ön paneldeki BT/Line düğmesi anahtarına basın, sesi duyacaksınız

"POWER ON" (GÜÇ AÇIK) ve ayrıca "PAIRING" (EŞLEŞTİRME), ardından ünite otomatik olarak harici cihazınızla eşleşmeye hazır hale gelir.

3. Harici cihazınızdaki BT'YI AÇIN.

4. Mevcut Kablosuz BT cihazlarını arayın ve amnizin kapsama alanında

olduğundan emin olun ve cihazınızın Kablosuz BT ağlarının eşleştirme cihazları listesinde "PYLEUSA"yı seçmesini bekleyin.

5. Bağlandıktan sonra bir sesin "Cihazınız Bağlandı" dediğini duyacaksınız,

o zaman BT eşleştirmesi başarılıdır ve Kablosuz BT bağlantısı kurmuş olursunuz.

6. Artık harici cihazınızdaki müziği amplikatör üzerinden çalabilirsiniz.

Bakım ve Onarım Pyle Amplikatörünüz üstün tasarım ve işçiliğin bir örneğidir. Aşağıdaki öneriler amplikatörünüzün bakımını yapmanıza yardımcı olacak, böylece yıllarca kullanımın keyni çıkarabileceksiniz:

• Amplikatörü kuru tutun. Islanırsa hemen silin.

• Amplikatörü yalnızca iyi havalandırılan kurulumlarda kullanın.

• Amplikatörü toz ve kirden uzak tutun.

• Yeni görünmesini sağlamak için ara sıra nemli bir bezle silin.

• Sert kimyasallar, çözücüler veya deterjanlar kullanmayın! Kaliforniya Prop 65 Uyarısı UYARI:Bu ürün sizi Kaliforniya eyaleti tarafından kansere bağlı doğum kusurlarına ve üremeyle ilgili diğer zararlara neden olduğu bilinen kimyasallara maruz bırakabilir. Yemeyin.Daha fazla bilgi için şu adrese gidin: www.P65warnings.ca.govwww.PyleUSA.com

• Kompakt Güç Amplikatörü Tasarımı

• Otomatik Mikrofon-Konuşma Önceliği İşlevi (Mikrofon 1)

• (2) 1/4" Mikrofon Girişleri

• Aux (1/4") Giriş Konnektör Jakı

• Harici Cihazları Bağlayabilme

• Hoparlör Terminal Çıkışları: COM/8-Ohm/25V/70V

• Bağımsız Mikrofon/Aux Ses Kontrolleri

• (4) Hoparlöre kadar bağlayın

• Hoparlör Transformatörü Uyumluluğu

• Bas ve Tiz Ton Kontrolleri

• Çıkarılabilir AC Güç Kablosu içerir

• Çalma Bilgileri için Mavi LED Ekran

• Kablosuz BT Antenini Uzat Kablosuz BT Bağlantısı:

• Tüm Favori Kablosuz BT Cihazlarınızla Çalışır (iPhone'lar, Android'ler, Akıllı Telefonlar, iPad, Tablet, PC, vb.)

• Kablosuz BT Ağ Adı: 'PYLEUSA'

• Kablosuz BT Sürümü: 4.0

• 30'+ ft'ye kadar Kablosuz Menzil.BURADAN BAŞLAYINModel Number:PCM20APyleUSA.com/pages/register Ürünü Kaydet PyleUSA'ı seçtiğiniz için teşekkür ederiz. Ürününüzü kaydettir- erek özel garantimizin ve kişiselleştirilmiş müşteri desteğimizin tüm avantajlarından yararlandığınızdan emin olursunuz. Uzman desteğine erişmek ve PyleUSA satın alımınızı mükemmel durumda tutmak için formu doldurun. www.PyleUSA.com

Kutunun içinde ne var:

• Uzaktan Kumanda Teknik Özellikler:

• MAKS Güç Çıkışı: 40 Watt

• İnşaat Malzemesi: Demir

• Değiştirilebilir Sigorta

• Güç: 120/240 Voltaj Seçici

• Boyutlar (U x G x Y): 5.9'' x 7.87'' x 3.15'' -inç / 15 x 20 x 8.1 -santimetreSorularınız veya yorumlarınız var mı? Yardım etmek için buradayız! Phone: [phone] PyleUSA.com/ContactUs
