INSTRUKCJA OBSŁUGI PROMIX88N HQ Power

trukcji. Wszelkie s sprzedawc Montaż or

ć się z info zkody spow

nętrznego na czas czy

e w formie celu należ

i porażenie . Chronić pr

zone przez e na duże z

autoryzowa metryczne

użyć trójpo ujemne (-) MIX88N

nów pojem że akceptuj

, wilgocią, s nieużytku

ne) wejście nościowych.

ów gniazda k również

UWAGA: W danej chwili można używać jedynie albo wejścia mikrofonowego MIC albo wejścia LINE, ale nigdy obu jednocześnie.

3. TRIM Control – regulacja czułości wejść MIC / LINE.

Regulator TRIM reguluje czułość wejść MIC / LINE dla każdego kanału monofonicznego. Dzięki funkcji TRIM z łatwością można dopasować każde źródło sygnału od tych z wysokim poziomem np. instrumenty klawiszowe, automaty perkusyjne czy samplery po źródła dostarczające niski poziom sygnału jak mikrofony. Szeroki zakres regulacji eliminuje potrzebę przełączania wejść MIC / LINE. Najlepszy odstęp sygnału od szumu S/N oraz wysoki poziom dynamiki zostanie osiągnięty wtedy, gdy regulacja TRIM będzie przeprowadzona dla każdego kanału osobno, zwracając uwagę, aby dioda PEAK LED (7) zapalała się sporadycznie. UWAGA: Zawsze, gdy podłączasz lub odłą czasz źródło sygnału od wejść MIC / LINE regulator TRIM musi byś skręcony do oporu w lewo.

4. EQUALIZER Controls – regulacja barwy dźwięku.

Wszystkie monofoniczne wejścia wyposażone są w trzypasmową regulacje barwy dźwięku, która pozwala na podbicie lub stłumienie sygnału +/- 15 dB. W pozycji środkowej korektor jest neutralny 0 dB. Częstotliwość graniczna korektora górnego pasma (HIGH ) wynosi 12 kHz, natomiast dolnego 80 Hz.

5. AUX / EFF SEND Control

Regulator AUX / EFF kontroluje poziom sygnału, który jest pobierany za equalizerem i regulatorem CHANNEL GAIN Control (8). Konfiguracja wyjścia AUX daje szereg możliwości monitorowania dźwięku w studiu nagraniowym czy na scenie. Regulatory EFF kontrolują poziom każdego sygnału wychodzącego z kanałów miksera, które są wysyłane na wewnętrzną magistralę do wbudowanego procesora sygnałowego DSP (Digital Sound Processor).

6. PAN Control – regulacja położenia sygnału.

Regulacja PAN określa położenie sygnał u wejścia MIC/LINE w panoramie przestrzeni stereo. Regulacja ta charakteryzuje się tym, iż sygnał posiada stałą moc i poziom w panoramie przestrzeni stereo niezależnie od jego przesunięcia.

7. PEAK Indicator – wskaźnik poziomu sygnału.

Dioda LED sygnalizuje zbyt wysoki poziom sygnału po wyjściu z equalizera. Dioda zapala się, gdy poziom sygnału jest na poziomie -3 dB przed przesterowaniem. Dioda może się zapalać okazjonalnie, jednak, gdy świeci cały czas lub niemal cały czas należy zmniejszyć poziom sygnału regulatorem TRIM Control (3).

8. CHANNEL GAIN Control – regulator poziomu sygnału.

Regulator kontroluje poziom sygnału kanału MIC/LINE wchodzącego na MASTER MIX. Mikser nie posiada funkcji PFL, a zatem, aby odsłuchać dźwięk z kanału MIC/LINE należy pozostałe regulatory LEVEL innych kanałów skręcić maksymalnie w lewo. Regulator LEVEL oraz MASTER MIX (29) należy ustawić w pozycji środkowej 0 dB. Diodowy miernik poziomu sygnału (21) powinien wskazywać poziom 0 dB LEVEL. STEREO Input Channel (rysunek 2).

4. EQUALIZER Controls.

Regulacja barwy dźwięku działa w identyczny sposób jak w torze monofonicznym. Wszystkie regulacje odbywają się współbieżnie dla kanału lewego i prawego. Preferuje się stosowanie korektora stereo zamiast dwóch mono ponieważ w ten sposób unika się rozbieżności podczas regulacji pomiędzy kanałami.

5. AUX / EFF SEND Control.

Posiada dokładnie taką samą funkcjonalność jak w torze monofonicznym.

8. CHANNEL GAIN CONTROL – regulator poziomu sygnału.

Regulator kontroluje poziom sygnału kanału MIC/LINE wchodzącego na MASTER MIX. Mikser nie posiada funkcji PFL, a zatem aby odsłuchać dźwięk z kanału MIC/LINE należy pozostałe regulatory LEVEL innych kanałów skręcić maksymalnie w lewo. Regulator CHANNEL GAIN Control (8) oraz MASTER MIX (21) należy ustawić w pozycji środkowej 0 dB. Diodowy miernik poziomu sygnału (21) powinien wskazywać poziom 0 dB LEVEL.

9. LINE IN – wejście liniowe.

Każde stereofoniczne wejście linowe monofoniczne ma dwa symetryczne wejścia wykonane w formie gniazda 6,3 mm typu „jack“. Dla ka żdego kanału lewego i prawego oddzielnie. Jeżeli używane jest tylko gniazdo oznaczone jako „L”, kanał pracuje jako monofoniczny. Kanały stereofoniczne przystosowane są do pracy z sygnałami o poziomie LINE. Oba gniazda mogą pracować symetrycznie lub asymetrycznie. Sygnał symetryczny doprowadza się według schematu: Rozkład pinów wtyku Jack 6,3 mm: końcówka - dodatni (+), pierścień - ujemne (-), tuleja (masa ).

10. BAL Control – regulacja balansu.

W przypadku, gdy sygnał doprowadzony jest tylko do lewego kanału regulator BAL (9) przyjmuje funkcję PAN (5). Jednak gdy kanał pracuje w trybie stereofonicznym wtedy regulator BAL (9) ustala względny udziałPROMIX66N/PROMIX88N

V. 01 – 30/10/2012 33 ©Velleman nv

pomiędzy lewym, a prawym sygnałem wejścia liniowego przed doprowadzeniem sygnałów na szyny sygnałowe MASTER MIX. Jeżeli regulator BAL (9) zostanie maksymalnie skręcony w prawo to tylko sygnał z kanału prawego zostanie skierowany na szynę sygnału MASTER MIX. PANEL GŁÓWNY (rysunek 3 & 4)

11. STEREO AUX RETURNS (LEFT / MONO, RIGHT) – wejścia sygnałów efektowych.

Gniazda typu Jack 6,3mm AUX RETURN można użyć jako mono lub stereo do podłączenia sygnału z wyjścia efektów AUX SEND lub dodatkowego źródła z wyjściem liniowym. Jeżeli tylko podłączysz sygnał do LEFT / MONO RETURN to AUX RETURN będzie działać w trybie mono i sygnał będzie przesyłany do regulatora AUX RETURN (19). Następnie zmiksowany pomiędzy kanałami lewym, a prawym w Master Mix i skierowany na wyjścia stereo (13). Jeżeli jednak podłączysz sygnał stereo do obu wejść kanału lewego i prawego to sygnały zostaną przesłane regulatora AUX RETURN (19), a następnie zmiksowane pomiędzy kanałami lewym, a prawym w Master Mix i skierowany na wyjścia stereo (13) z zachowaniem pełnej separacji kanałów.

12. AUX SEND - wyjście sygnału.

Wyjście AUX SEND do wysyłające sygnał do urzą dzenia efektowego. Poziom sygnał na wyjściu AUX SEND jest kontrolowany przez regulatory AUX / EFF controls (5) oraz AUX SEND controls (18). Wyjście AUX SEND wykonane jest jako gniazd monofoniczne ( asymetrycznych) typu Jack 6,3 mm. Wyprowadzenia sygnału w gniazdach: końcówka - dodatni (+), tuleja (masa ). Sygnał może wykorzystany przez urządzenia typu: procesor efektów, rejestrator wielościeżkowy lub wiele innych urządzeń akceptujących sygnał o poziomie LINE.

13. STEREO Outputs – wyjście stereofoniczne.

Wyjście to wyprowadza sygnał główny do zewnętrznego wzmacniacza mocy. Wyjście stereofoniczne STREO OUTPUT wykonane jest jako para gniazd monofonicznych ( asymetrycznych) typu Jack 6,3 mm. Wyprowadzenia sygnału w gniazdach: końcówka - dodatni (+), tuleja (masa ).

14. TAPE Inputs – wejście magnetofonowe.

Wejście magnetofonowe TAPE INPUT służy do przyłączenia zewnętrznego źródła w postaci magnetofonu. Wyście wykonane jest jako para gniazd RCA.

15. REC Outputs – wyjście magnetofonowe.

Wyjście magnetofonowe REC OUTPUT wyprowadza stereofoniczny sygnał MASTER MIX. Wyjścia to służy do podłączenia urządzeń rejestrujących d źwięk. Wyjście wykonane jest jako para gniazd RCA.

16. L-R Control Room Outputs – wyjście do monitora.

Wyjście L-R control room outputs służy do podłączania wzmacniacza systemu odsłuchowego lub innego systemu monitorującego. Wykonane jest jako podwójne gniazdo monofoniczne typu Jack 6,3 mm. Wyprowadzenia sygnału w gnieździe: końcówka sygnał, tuleja (masa )

17. PHONES Output – wyjście słuchawkowe.

Wyjście słuchawkowe służy do podsłuchu za MASTER MIX. Wykonane jest jako gniazdo typu Jack 6,3 mm. Wyprowadzenia sygnału w gnieździe: końcówka kanał lewy, pierścień kanał prawy, tuleja (masa ).

18. AUX SEND - regulacja poziomu sygnału wysyłanego na efekt.

Regulacja poziomu sygnału dostępnego na złączu typu jack 6,3mm AUX SEND (12).

19. AUX RETURN Control - regulacja poziomu sygnału wyjściowego.

Regulacja poziomu sygnału dostępnego na złączach typu jack 6,3 mm STEREO OUT (13).

20. PHONES/CONTROL ROOM CONTROL- regulacja głośności na wyjś

ciach odsłuchowych CONTROL ROOM (16) oraz HEADPHONES (17).

21. LED OUTPUT Meter - 10-cio segmentowy diodowy LED wskaźnik poziomu sygnału MASTER MIX.

22. PHANTOM POWER ON/OFF Switch – włącznik zasilana phantom +48 VDC.

Kiedy używasz mikrofonu pojemnościowego wymagane jest włączenie napięcia zasilania +48 VDC. Zasilanie phantomowe włącza się przy pomocy włącznika PHANTOM POWER ON/OFF, co jest sygnalizowane świeceniem diody LED PHANTOM POWER ON LED (25). Zasilanie +48 VDC pojawia się na obu kanałach mono MIC XLR na pinie 3. Jeżeli nie potrzebujesz zasilania phantom zawsze wyłącz zasilanie. UWAGA: Przy włączonym zasilaniu 48VDC nie ma ryzyka uszkodzenia urządzeń z wyjściem symetrycznym. Jednak w przypadku urządzeń z wyjście niesymetrycznym lub symetrycznym transformatorem na wyjściu istnieje ryzyko ich uszkodzenia, a głośniku może pojawić się brzęczenie. Zwarcie +48 VDC może uszkodzić mikser. Aby zapobiec trzaskowi podczas włączania +48 VDC, należy włączyć zasilanie phantom przy wyłączonym mikserze lub skręconych na minimum regulatorze MASTER MIX (29) lub regulatorów TRIM (3).

23. TAPE / REC TO CONTROL ROOM Switch.

Jeżeli przycisk TAPE / REC TO CONTOL ROOM jest wciśnięty, sygnał z gniazd TAPE input (14) zostanie przełączony na PHONES / CONTROL ROOM (20).PROMIX66N/PROMIX88N

Jeżeli przycisk TAPE / ECHO TO MASTER jest wciśnięty, sygnał z gniazd TAPE input (14) zostanie przełączony na MASTER MIX GAIN (29).

25. PHANTOM POWER LED

Czerwona dioda LED +48V świeci gdy zasilanie phantom jest włączone.

26. POWER ON LED - kontrolka zasilania LED.

Świecenie dioda LED POWER ON LED sygnalizuje, że mikser jest włączony. DIGITAL EFFECTS Section

27. EFFECTS Display – wyświetlacz numeru efektu dźwiękowego.

Naciskając przyciski wyboru efektu ECHO na wyświetlaczu będzie widoczny numer efektu w zakresie 1 – 16.

28. ECHO EFFECT SELECT Buttons

Wbudowany procesor dźwięku DSP oferuje 16 różnych efektów Echo zróżnicowanych ze względu na poziom sygnału jak i parametry czasowe. Efekty wybiera się przy pomocy przycisków UP / DOWN. Procesor dźwięku DSP przetwarza sygnał z szyny EFFECTS BUS, a następnie kieruje na kanały mono i stereo, kontrolowane przez regulatory EFF (5).

29. MASTER MIX GAIN Control – główny regulator poziomu sygnału wyjściowego z miksera.

Regulator MASTER MIX GAIN Control reguluje poziom sygnału na wyjściach STEREO OUTPUTS oraz REC OUTPUT.

30. EFFECT SEND – regulator poziomu sygnału do procesora DSP

Regulacja poziomu sygnału wysyłanego na szynę efektów dźwiękowych w procesorze dźwiękowym DSP.

31. EFFECT (ECHO) RETURN – regulator ilości powtórzeń

Regulacja ilości powtórzeń efektu ECHO. Wybór efektu przy pomocy przycisków UP / DOWN (28).

Regulacja poziomu sygnału wychodzącego z procesora DSP, który jest kierowany na szynę MASTER MIX. Tylna ścianka miksera (rysunek 5)

33. AC POWER IN – gniazdo zasilania miksera

Podłącz 3-pinowy wtyk zasilacza do gniazda zasilania miksera, a następnie zasilacz do sieci energetycznej.

34. MAIN POWER Switch – włącznik zasilania miksera.

Przy pomocy tego włącznika włącza się i wyłącza mikser. Włącznik w pozycji ON załącza zasilanie miksera. UWAGA: Pamiętaj aby przed włączeniem zasilania miksera był on połączony całkowicie z systemem nagłaśniającym. (Zaleca się przekręcenie regulatora MASTER MIX maksymalnie w lewą stronę).

Do miksera można podłączać urządzenia z sygnałem niesymetrycznym. W tym celu należy stosować monofoniczne wtyki typu Jack 6,3mm lub w przypadku stosowania wtyków stereofonicznych połączyć pierścień z tuleją masową wtyczki. Nigdy nie używać połączeń asymetrycznych przy wejściu MIC w przypadku gdy ma być stosowany mikrofon z zasilaniem phantom. Microphone input Group & mix outputs

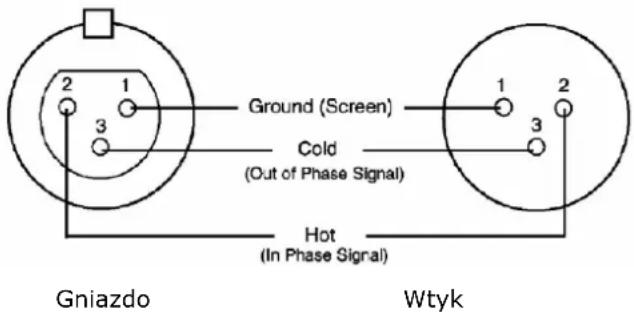

Gniazdo WtykPROMIX66N/PROMIX88N

1. Końcówka = sygnał kanału lewego.

2. Pierścień. = sygnał kanału prawego.

Podłączenie sygnału asymetrycznego Jack 6,3mm mono

1. Końcówka = sygnał

Podłączenie sygnału symetrycznego Jack 6,3mm stereo

1. Końcówka = gorący (+)

2. Pierścień. = zimny (-)

5. Specyfikacja techniczna

INPUT - wejścia Wejście Złącze Impedancja wejściowa Poziom nominalny Poziom maksymalny MONO CH MIC XLR > 1.3 kohm +2 dBm +14 dBm MONO CH LINE ¼" TRS > 10 kohm +4 dBm +22 dBm STEREO CH LINE ¼" TRS > 10 kohm +4 dBm +22 dBm TAPE IN RCA PIN JACKS > 10 kohm +2 dBm +22 dBm AUX RETURNS ¼" TRS > 10 kohm +4 dBm +22 dBm OUTPUT – wyjścia Wejście Złącze Impedancja wejściowa Poziom nominalny Poziom maksymalny STEREO OUT L/R ¼" TRS 120 ohm +4 ~ 6 dBm +22 dBm AUX SEND ¼v TRS 120 ohm +4 ~ 6 dBm +20 dBm CTRL R OUT ¼" TRS 120 ohm +4 ~ 6 dBm +22 dBm REC OUT RCA PIN JACKS 1 kohm +4 ~ 6 dBm +22 dBm PHONES ¼" TRS 100 ohm – 40 mW * 2PROMIX66N/PROMIX88N

V. 01 – 30/10/2012 36 ©Velleman nv

Pasmo przenoszenia 20 Hz to 20 kHz THD 0.02 %, 20 Hz ~ 20 kHz @ 1 kHz, 0 dBm Podział equalizera High - górne 12 kHz, +/- 15 dB, Q 2 oktawy Mid - żsrodkowe 2.5 kHz, +/- 15 dB, Q 1 octawa Low - dolne 80 Hz, +/- 15 dB, Q 2 oktawy Zakresy regulacji poszczególnych elementów Input Channel Trim Control stop to stop, MIC +10 dB ~ +60 dB; LINE +10 dB ~ +40 dB Channel/Master/Effect Faders -∞ to +15 dB Aux Send/Aux Master Send OFF to +15 dB Aux Return OFF to +20 dB Channel and Master Effects Send OFF to +15 dB Przesłuchy @ 1 kHz -78 dB ~ -68 dB Szumy 20 Hz – 20 kHz, Rs = 150 ohm, input TRIM @ 0 dB, sensitivity at -60 dB Poziom szumów na wejściu EIN -129 dBm Residual Output Noise < 90 dBm Wskaźnik wysterowania VU 10-segment LED x 2 ZasilaniePhantom +48 VDC Zasilanie 120 VAC / 60 Hz or 230 VAC / 50 Hz selectable Pobór mocy 25 W Wymiary PROMIX66N 253 x 236 x 55 mm PROMIX88N 253 x 290 x 55 mm Waga PROMIX66N 1.72 kg PROMIX88N 2 kg Używaj tylko oryginalnych akcesoriów. Velleman NV nie może być pociągnięty do odpowiedzialności w przypadku uszkodzenia lub szkody wynikały z (błędne) korzystanie z tego urządzenia. Aby uzyskać więcej informacji dotyczących tego produktu i najnowsza wersja tej instrukcji, odwiedź naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.
