Caractéristiques	Détails
Type de produit	Table de mixage
Nombre de canaux	8 canaux
Entrées	4 entrées micro avec préamplificateurs, 4 entrées ligne
Sorties	2 sorties principales, 1 sortie casque, 1 sortie enregistrement
Égaliseur	Égaliseur 3 bandes sur chaque canal
Alimentation	Alimentation externe 12V
Dimensions	Dimensions compactes pour un transport facile
Poids	Léger, idéal pour les déplacements
Utilisation	Idéal pour les concerts, les événements et les enregistrements en studio
Maintenance	Nettoyage régulier des potentiomètres et des connexions
Sécurité	Utiliser uniquement avec l'alimentation fournie, éviter l'humidité
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - PROMIX88N HQ Power

Comment puis-je connecter mon microphone à la table de mixage HQ Power PROMIX88N ?

Utilisez les entrées XLR situées à l'avant de la table de mixage. Assurez-vous que le microphone est correctement alimenté si c'est un microphone à condensateur.

Pourquoi n'entends-je pas de son provenant de ma table de mixage ?

Vérifiez que le volume principal et le volume de chaque canal sont réglés correctement. Assurez-vous également que le câble audio est bien connecté et que la source audio est active.

Comment régler l'égaliseur sur la HQ Power PROMIX88N ?

Utilisez les commandes d'égalisation situées sur chaque canal pour ajuster les basses, médiums et aigus selon vos préférences.

La table de mixage ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, essayez de changer de prise ou de câble d'alimentation.

Comment puis-je enregistrer le son de la table de mixage ?

Connectez la sortie Master ou la sortie enregistrement à un appareil d'enregistrement externe, comme un enregistreur numérique ou un ordinateur.

Que faire si le son est distordu ou grésillant ?

Vérifiez les niveaux de gain sur chaque canal. Si le gain est trop élevé, cela peut causer de la distorsion. Ajustez également l'égaliseur pour éviter les fréquences trop élevées.

Est-il possible d'utiliser des effets sur la table de mixage HQ Power PROMIX88N ?

Oui, vous pouvez utiliser des effets externes en connectant des processeurs d'effets via les envois auxiliaires de la table de mixage.

Comment réinitialiser les paramètres de la table de mixage ?

Pour réinitialiser les paramètres, éteignez la table de mixage, puis maintenez enfoncé le bouton de mise sous tension tout en la rallumant. Cela remettra les réglages d'usine.

MODE D'EMPLOI PROMIX88N HQ Power

l'app référer à la La garanti

votre reve Confiez l'i

nnementa appareil ou

O (voir i no offre un

autorités l ! Lire la pré

ente notice le transpor

nel qualifié. des variatio

rature. Afin avant de l'

our débran rectives de

ez jamais le ©Vellema

Le réglage TRIM ajuste la sensibilité à l’entrée (le gain du canal) des entrées MIC et LINE sur les canaux d’entrée mono. Il est possible de régler de telle façon à accepter des signaux d’entrée de sources diverses, du signal fort d’un clavier ou d’un module de batterie électronique au signal faible d’un microphone. Cette étendue élimine la commutation MIC / LINE. Vous obtiendrez le meilleur rapport S/B et étendue dynamique en réglant le TRIM de chaque canal séparément de manière à ce que la LED DE SURCHARGE (« PEAK ») (7) du canal ne s’illumine que occasionnellement. REMARQUE : Positionnez ce réglage complètement à gauche lors de la (dé)connexion d’une source de signal.

Tous les canaux d’entrée mono sont munis d’une égalisation 3 bandes. Les potentiomètres supérieur (HIGH) et inférieur (LOW) on tune fréquence de 12 kHz et de 80 Hz respectivement. Le potentiomètre des moyens a une réponse en crête, avec un Q fixé à 2 octaves et une fréquence de 2.5 kHz. Les trois bandes ont une intensité d’augmentation et de diminution jusqu’à 15 dB avec un déclic central pour « off ».

Les potentiomètres AUX / EFF sont des réglages mono et post-EQ et post-fader. Le niveau du signal envoyé au bus AUX / EFF sera influencé par le réglage du fader du canal. La configuration AUX est idéale pour la balance de p.ex. les retours de scène lors d’un concert en direct ou d’un retour de studio lors d’un enregistrement en studio comme des écouteurs. L’EFF règle le niveau envoyé par chaque canal vers le DSP (Digital Sound Processor, c.à.d. le processeur de traitement des signaux audionumériques) interne.

Le PAN positionne le signal de sortie du canal dans le champ stéréo du mixage général. Ses spécifications éliminent les décalages de niveau de volume, qu’il soit situé sur un côté, au centre ou entre-deux.

7. LED de SURCHARGE (PEAK)

La LED de SURCHARGE (PEAK) s’illumine dès que le canal atteint la surcharge. Il détecte le niveau de crête après l’EQ et la LED s’illumine à partir de 3 dB avant la saturation pour avertir que le signal approche la surcharge. Veillez à ce que la LED ne s’illumine pas excepté de manière intermittente pendant une prise ou le mixage. Si la LED s’illumine régulièrement, diminuez le gain d’entrée avec le potentiomètre TRIM (3).

Le potentiomètre du GAIN détermine le niveau du signal de sortie vers le bus de mixage maître. La table de mixage n’est pas munie de la fonction PFL. Pour régler le gain de chaque canal, tournez le gain de tous les autres canaux complètement vers la gauche et placez le canal et le MASTER MIX (29) à gain unitaire (0 dB). L’échelle à LED (21) doit afficher aux alentours de 0 dB. Canal d’entrée STÉRÉO (voir ill. 2)

Les égaliseurs du canal stéréo fonctionnent identiquement à ceux du canal mono. Les signaux de gauche et de droite seront influencés de manière égale. Il est préférable d’utiliser une égalisation stéréo à deux égalisations mono lors de l’égalisation d’un signal stéréo pour éviter des décalages entre le réglage gauche et celui de droite.

Identique à ceux du canal mono. Une somme mono est reprise à partir de l’entrée stéréo.

Le potentiomètre du GAIN détermine le niveau du signal de sortie vers le bus de mixage maître. La table de mixage n’est pas munie de la fonction PFL. Pour régler le gain de chaque canal, tournez le gain de tous les autres canaux complètement vers la gauche et placez le canal et le MASTER MIX (29) à gain unitaire (0 dB). L’échelle à LED (21) doit afficher aux alentours de 0 dB.

Chaque canal stéréo est muni de deux entrées à niveau en ligne symétriques en forme de prise TRS 1/4" pour les canaux de gauche et de droite (la pointe = positif (+), la bague = négatif (-), le manche = masse). Si vous n’utilisez que la connexion marquée « L » (left ou gauche), le canal opère en mono. Les canaux stéréo ont été conçus pour accepter des signaux à niveau en ligne typiques. Les signaux d’entrée sont soit symétriques soit asymétriques.

Cette fonction est identique aux réglages PAN (6) des canaux mono si vous connecter un signal mono à l’entrée L (MONO). Cependant, si un canal fonctionne en stéréo, ce réglage fonctionne de manière identique au réglage BALANCE, déterminant la balance relative entre les signaux de gauche et de droite routés vers les bus MASTER de gauche et de droite. Exemple : avec le réglage BALANCE complètement vers la droite vous routerez uniquement la partie de droite d’un signal stéréo vers le MASTER MIX.PROMIX66N/PROMIX88N

Les connexions AUX RETURN sont les retours mono ou stéréo des AUX SEND. En connectant un signal au LEFT / MONO uniquement, le AUX RETURN fonctionnera en mono et le signal sera routé vers le réglage AUX RETURN (19) et mixé dans les sorties stéréo MASTER MIX de gauche et de gauche (13). Utilisez les retours de gauche et de droite avec des signaux stéréo comme ceux d’un processeur d’effets. Le signal de gauche et de droite seront routés vers le réglage AUX RETURN (19) et mixés dans les sorties STEREO OUT (13) de gauche et de droite tout en maintenant la séparation stéréo.

La sortie AUX SEND est la sortie pour le signal provenant de AUX / EFF (5) et de AUX SEND (18). De sont des embases 1/4" asymétriques (pointe = positif (+), manche = masse). AUX SEND est un post-fader. Ces signaux peuvent être routés vers l’entrée d’un processeur d‘effets, un enregistreur multivoie, ou utilisés pour brancher n’importe quel appareil de niveau ligne auxiliaire.

Utilisez ces sorties pour y brancher un amplificateur externe si de la puissance supplémentaire est nécessaire, p.ex. pour alimenter un système de sono de façade. Les sorties stéréo sont des sorties 1/4" asymétriques, câblées comme suit : la pointe = positif (+), la manche = masse.

Ces entrées acceptent le signal d’un appareil externe à sortie stéréo comme p.ex. un magnétophone à cassettes.

Les sorties REC vous procurent une sortie MASTER MIX. Ces sorties sont des sorties RCA et ont été conçues pour des entrées de magnétoscope à cassettes etc.

16. Sorties L-R Control Room

Les sorties peuvent être connectées à un amplificateur alimentant des enceintes. Ce sont des sorties 1/4" asymétriques, câblées comme suit : la pointe = positif (+), la manche = masse.

Cette sortie alimente le casque d’écoute et est câblée comme suit : la pointe = signal de gauche, la bague = signal de droite, la manche = masse.

Un régulateur général réglant le signal de sortie du AUX SEND (12).

Les signaux de gauche et de droite sont routés vers le AUX RETURN et mixés dans le signal stéréo OUT (13) gauche et droite (13) toute en maintenant la séparation stéréo.

20. PHONES/CONTROL ROOM

La table de mixage permet le monitorage du MASTER MIX. Le niveau de signal est réglé à l’aide du réglage PHONES / CONTROL ROOM et routé vers le CONTROL ROOM (16) comme les sorties HEADPHONES (17).

21. NIVEAU DE SORTIE à LED

Le niveau de sortie à LED 10 segments indique le niveau de sortie du MASTER MIX.

22. Commutateur « ON/OFF » pour l’ALIMENTATION FANTÔME

Si vous utilisez des microphones à condensateur, il est possible d’activer ou de désactiver +48VCC des entrées XLR de tous les canaux mono. Si le commutateur est en position « ON », la LED de l’ALIMENTATION FANTÔME (25) s’allume et les broches 2 et 3 de toutes les entrées XLR mono seront alimentées de +48 VCC. Si vous n’utilisez pas l’alimentation fantôme, désactiver le commutateur en le positionnant sur « OFF ». REMARQUE : Bien que cela ne pose guère de problème de brancher des microphones dynamiques symétriques ou des appareils de niveau de ligne lorsque le commutateur est positionné sur « ON », la connexion de matériel asymétriques ou d’appareils dont le transformateur a une masse au centre risque d’être source de ronflement ou de dysfonctionnement. Un court-circuit de l’alimentation 48 VCC peut également endommager la table de mixage. Lors de la (dés)activation, veillez à d’abord étouffer les retours de scènes ou les enceintes.

23. TAPE / REC TO CONTROL ROOM

Utilisez le poussoir TAPE / REC TO CONTOL ROOM pour router le signal provenant de l’entrée TAPE (14) vers le réglage PHONES / CONTROL ROOM (20).

24. TAPE / REC TO MASTER

Utilisez le poussoir TAPE / ECHO TO MASTER pour router le signal provenant de l’entrée TAPE (14) vers le réglage MASTER MIX GAIN (29).PROMIX66N/PROMIX88N

La LED rouge +48V s’illumine lors de l’activation de l’alimentation fantôme.

26. LED D’ALIMENTATION

La LED rouge indique la mise en marche de la table de mixage. Section EFFETS NUMÉRIQUES

27. Afficheur EFFECTS

Enfoncez un des deux poussoirs ECHO pour pouvoir défiler à travers les 16 présélections. L’afficheur des effets numériques indique quelle des 16 présélections a été choisie.

28. Poussoirs ECHO EFFECT SELECT

LE DSP (Digital Sound Processor) incorporé vous offre 16 niveaux de volume et intervalles d’écho préprogrammés, sélectionnables avec les poussoirs UP / DOWN. Le DSP traite le signal sur le bus des EFFETS, ce qui est la somme des entrées mono et stéréo contrôlées par l’EFF (5).

Le niveau de sortie routé vers les sorties stéréo et les sorties REC est déterminé par le réglage du MASTER MIX GAIN.

Le potentiomètre EFFECT SEND ajuste le niveau du signal sur le bus des EFFETS envoyé vers le DSP.

31. EFFECT (ECHO) RETURN

Le potentiomètre EFFECT (ECHO) RETURN ajuste le nombre de répétitions de l’écho sélectionné à l’aide des poussoirs UP / DOWN (28).

Le fader des EFFECTS GAIN contrôle le niveau du signal envoyé vers les bus MASTER MIX. Panneau arrière (voir ill. 5)

33. Raccordement d’ALIMENTATION CA

Connectez l’adaptateur d’alimentation à l’entrée à 3 points située à l’arrière de l’appareil. N’utilisez que l’adaptateur fourni avec votre table de mixage.

34. INTERRUPTEUR D’ALIMENTATION

Mise en tension ou hors tension de la table de mixage. REMARQUE : Allumez d’abord la table de mixage avant d’allumer le système d’amplification.

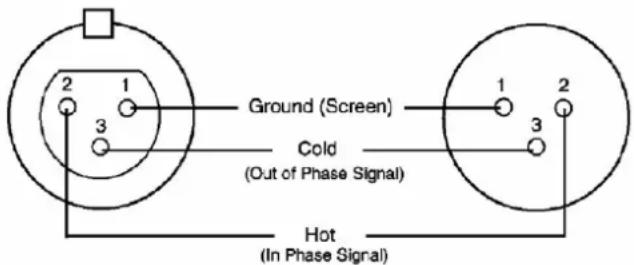

Il est possible de brancher des appareils asymétriques aux entrées/sorties symétriques. Connectez-les à l’aide de fiches mono 1/4" ou connectez la bague et le manche des fiches TRS. Ne branchez jamais des connecteurs XLR asymétriques aux entrées MIC si vous utilisez l’alimentation fantôme. Entrée microphone Sorties groupe & mix

7. Étrier de retenue de câble

Fiches mono 1/4" asymétriques

5. Étrier de retenue de câble

Fiche stéréo 1/4" symétriques

7. Étrier de retenue de câble

5. Spécifications techniques

kHz parasites à l’entrée à la sortie

fixé à 2 oc Q fixé à 1 o

sans notif ts mondia

Garantie de service et de qualité Velleman® Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l’UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie). Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus : - tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ; - toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ; - tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ; - out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l’appareil contraire aux prescriptions du fabricant ; - tout dommage à cause d’une utilisation commerciale, professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation professionnelle) ; - tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ; - tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé. - toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées. La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.
