GEBRUIKSAANWIJZING PROMIX88N HQ Power

uik het toes stoffen. Pla

vermijden. tel enkel b

elijke afval; t toestel na

geen kabels . Bescherm

n dat, als h n het milie

dpleeg uw aan die on

yclagepunt rd het toest

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.

• Om beschadiging te vermijden, zet u het toestel best niet aan onmiddellijk nadat het werd blootgesteld aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur gekomen is.

• Houd het toestel uit de buurt van vloeistoffen en plaats geen drank op het mengpaneel.

• Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de garantie.

• Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elk mono ingangskanaal bestaat uit een gebalanceerde microfooningang via de XLR-aansluiting en beschikt over een schakelende fantoomvoeding (+48 V) voor condensatormicrofoons. De XLR jack-aansluiting is geconfigureerd voor pin 1 (aarding), pin 2 (positief (+)) en pin 3 (negatief (-)).

De LINE-ingang is ontworpen om gebalanceerde en niet-gebalanceerde line-signalen te ontvangen zoals die van een keyboard, drumcomputer of sampler. Er is voldoende versterking aanwezig op de line-ingang om zelfs zwakkere signalen zoals die van een ongebalanceerde microfoon of een gitaarsignaal te ontvangen. Wenst u een gebalanceerd signaal aan de line-ingang te sluiten, bedraad een 1/4" TRS (stereo) plug als volgt: tip (positief (+)), de ring (negatief (-)) en de huls (aarding). OPMERKING: U kunt of de MIC-ingang of de LINE-ingang aansluiten. Sluit nooit beide tegelijkertijd op eenzelfde kanaal.

Met de TRIM-regeling regelt u de ingangsgevoeligheid (kanaalversterking) van de MIC-ingang en de LINE- ingang van de mono ingangskanalen. Regel deze knop zodat u het ingangssignaal van verscheidene bronnen kunt ontvangen, van de sterke uitgangssignalen ven een keyboard of drumcomputer tot de zwakke signalen van een microfoon. Het grote bereik maakt MIC / LINE-schakeling overbodig. De beste S/R-verhouding en dynamisch bereik verkrijgt u wanneer u de TRIM-regeling op elk kanaal afzonderlijk regelt zodanig dat de PEAK LED (7) maar af en toe oplicht. OPMERKING: Draai deze regelknop volledig naar links voordat u een signaal aansluit of ontkoppelt.

Alle mono ingangskanalen beschikken over een driebands equalizer. De bovenste (HIGH) en onderste (LOW) potmeters hebben een frequentie van 12 kHz respectievelijk 80 Hz. De regelknop voor de middentonen heeft een piekrespons met een Q van 2 octaven en een frequentie van 2.5 kHz. Alle drie banden hebben tot 15 dB versterking of verzwakking met een centernok voor “off”.

De AUX / EFF-regelknoppen zijn mono, post-EQ en post-fader. Het signaalniveau dat naar de AUX / EFF-bus wordt gezonden, zal beïnvloed worden door de instelling van de fader. De AUX-configuratie is ideaal voor bijna elke monitoring, bvb. een afzonderlijke geluidsregeling van de podiummonitor tijdens een live-optreden of een geluidsregeling in een studio tijdens een opname zoals voor een hoofdtelefoon. De EFF regelt het niveau dat elke kanaal naar de interne DSP (Digital Sound Processor) zendt.

De PAN-regeling plaatst de uitgang van een kanaal in het stereobeeld van de mix. Het toestel zorgt ervoor dat er zich geen discrepanties in het niveau voorkomen, of een signaal nu langs een kant, centraal of ergens tussenin staat.

De PEAK-aanduiding licht op wanneer een kanaal overstuurt. Het toestel neemt een piek waar na de EQ, licht op 3 dB voor de vervorming en waarschuwt u wanneer het signaal wordt overstuurd. Zorg dat de PEAK- aanduiding niet oplicht uitgenomen af en toe tijdens een mix. Licht de aanduiding op een constante basis, verminder de ingangsversterking door middel van de TRIM-regeling (3).

8. CHANNEL GAIN-regeling

De GAIN-regeling bepaalt het niveau van het uitgangssignaal naar de master mix bus. De mengtafel is niet voorzien van een PFL-functie. Om elk apart kanaal op versterking te testen, draai de gain-knop van alle anderePROMIX66N/PROMIX88N

V. 01 – 30/10/2012 10 ©Velleman nv

kanalen toe (naar links) en stel de regelknop van zowel het gewenste kanaal als die van de MASTER MIX (29) op nulversterking (0 dB). De LED-meter (21) zou 0 dB moeten aanwijzen. STEREO ingangskanaal (fig. 2)

De equalizer van de stereo kanalen werken zoals de equalizer van de mono kanalen. De linkse en de rechtse signalen worden op dezelfde manier beïnvloed. Gebruik eerder een stereo equalizer dan twee mono equalizers wanneer u een stereo signaal wenst te mixen. Zo vermijdt u mogelijke discrepanties tussen de linkse en de rechtse instellingen.

Identiek als de mono kanalen. Een mono som wordt van de stereo ingang genomen.

8. CHANNEL GAIN-regeling

De GAIN-regeling bepaalt het niveau van het uitgangssignaal naar de master mix bus. De mengtafel is niet voorzien van een PFL-functie. Om elk apart kanaal op versterking te testen, draai de gain-knop van alle andere kanalen toe (naar links) en stel de regelknop van zowel het gewenste kanaal als die van de MASTER MIX (29) op nulversterking (0 dB). De LED-meter (21) zou 0 dB moeten aanwijzen.

Elk stereokanaal beschikt over twee gebalanceerde LINE-ingangen langs 1/4" TRS jack-aansluitingen voor het linkse en het rechtse kanaal (tip = positief (+), ring = negatief (-), huls = aarding). Gebruikt u enkel de aansluiting “L” (links), dan werkt het kanaal in mono. De stereokanalen zijn ontworpen om typische signalen aan te pakken. De ingangssignalen naar deze jack-aansluitingen kunnen gebalanceerd of niet-gebalanceerd zijn.

Deze regeling werkt op dezelfde manier als de PAN-regeling (6) voor een mono-ingang naar de L (MONO) ingang. Wanneer een kanaal echter in stereo functioneert, dan werkt deze knop als een balansregeling tussen het linker- en rechterkanaal. Voorbeeld: Draai de BAL-regeling volledig naar rechts om enkel het rechtse gedeelte van een stereosignaal hoorbaar te maken. MASTER-gedeelte (zie fig. 3 & 4)

11. STEREO AUX RETURNS (LEFT / MONO, RIGHT)

De AUX RETURN-aansluitingen zijn de mono of stereo retours voor de AUX SEND. Wanneer u een signaal enkel koppelt aan de LEFT / MONO RETURN-aansluiting, dan zal de AUX RETURN in mono functioneren en het signaal naar de AUX RETURN-regeling (19) gestuurd worden waarna het wordt gemixt in de links en rechtse MASTER MIX stereo-uitgangen (13). De afzonderlijke linkse en rechtse retouraansluitingen zijn meegeleverd zodat u stereosignalen zoals deze van een stereo effectprocessor kunt gebruiken. De linkse en rechtse signalen worden naar de AUX RETURN-regeling (19) gestuurd en gemixt in de linkse en rechtse STEREO OUT (13) terwijl er nog steeds stereoscheiding aanwezig is.

De AUX SEND is een uitgang voor het signaal afkomstig van de AUX / EFF-regeling (5) en gezonden door de AUX SEND-regeling (18). Deze zijn niet-gebalanceerde 1/4" phone-pluggen (tip = positief (+), huls = aarding). AUX SEND is een post fader. Deze signalen kunnen worden gezonden naar de ingang van een effectprocessor, multi-track recorder of gebruikt worden met een aangesloten line-level toestel.

13. STEREO-uitgangen

Gebruik deze jackaansluitingen om de externe versterker aan te sluiten wanneer u extra vermogen nodig hebt voor een groter PA-systeem. De stereo uitgangen zijn links (L) en rechts (R) niet-gebalanceerde 1/4" Phone- pluggen, met tip = positief (+), huls = aarding.

Deze jacks ontvangen het signaal van een externe toestel met stereo uitgang zoals een cassetterecorder.

De REC-uitgangen leveren een uitgang voor de MASTER MIX. Deze uitgangen zijn van het RCA-type en zijn ontworpen als ingangen voor bandrecorders enz.

16. L-R Control Room

Deze uitgangen kunnen aan een versterker worden aangesloten om stereo monitors (of andere) te voeden. De uitgangen zijn niet-gebalanceerde 1/4" phone-pluggen met tip = positief (+), huls = aarding.

De PHONES-uitgang voedt de hoofdtelefoon en is een 1/4" TRS jack, met tip = links signaal, ring = rechts signaal, huls = aarding.PROMIX66N/PROMIX88N

Dit is een master-regeling waarmee u het niveau van het uitgangssignaal kunt regelen aan de AUX SEND (12) jack.

De linkse en rechtse retoursignalen worden naar de AUX RETURN gezonden en gemixt in een links en een rechts STEREO OUT (13) terwijl er nog steeds stereoscheiding aanwezig is.

20. PHONES/CONTROL ROOM CONTROL

Met de mengtafel kunt u de MASTER MIX controleren. Het signaalniveau wordt met PHONES / CONTROL ROOM geregeld en verzonden naar zowel de CONTROL ROOM (16) en de HEADPHONES (17).

De 10-traps LED OUTPUT-meter geeft het uitgangsniveau van de MASTER MIX weer.

22. FANTOOMVOEDING ON/OFF

Gebruikt u condensatormicrofoons, dan kunt u +48 VDC in- of uitschakelen. Wanneer de schakelaar op “ON” staat, dan licht de LED van de FANTOOMVOEDING (25) op en pinnen 2 en 3 van alle mono XLR microfooningangen worden voorzien van een spanning van +48 VDC. Hebt u geen fantoomvoeding nodig, plaats de schakelaar dan op “OFF”. OPMERKING: U kunt gerust gebalanceerde dynamische microfoons of line level toestellen aansluiten, ook al staat deze schakelaar op “ON”. Sluit u niet-gebalanceerde toestellen of toestellen met een transformator met centrale aarding aan, dan kan dit brom of een slechte werking veroorzaken. Een kortsluiting van de +48 VDC kan eveneens uw mengtafel beschadigen. Demp eerst de monitors of de PA-luidsprekers alvorens de fantoomvoeding van uw mengtafel aan of uit te schakelen.

23. TAPE / REC TO CONTROL ROOM

Gebruik deze schakelaar om de signalen van de TAPE-uitgang (14) naar de PHONES / CONTROL ROOM (20) te zenden.

24. TAPE / REC TO MASTER

Gebruik deze schakelaar om de signalen van de TAPE-ingang (14) naar de MASTER MIX GAIN (29) te zenden.

25. FANTOOM VOEDINGLED

De rode LED licht op wanneer de fantoomvoeding in- of uitgeschakeld wordt.

De rode LED geeft weer of de tafel in- of uitgeschakeld is. DIGITALE EFFECTEN

Druk op een ECHO effectknop om door de 16 voorkeuzeprogramma’s te rollen. De numerieke display geeft weer welke van de 16 voorkeuzeprogramma’s is geselecteerd.

28. ECHO EFFECT keuzeknoppen

De ingebouwde DSP (Digital Sound Processor) biedt 16 verschillende echo-instellingen die met de UP / DOWN- knoppen kunnen worden geselecteerd. De DSP verwerkt het signaal op de EFFECTS-bus, het geheel van de mono en stereo-ingangen, die door EFF (5) kan bijgeregeld worden.

Het uitgangsniveau dat naar de stereo uitgangen en REC-uitgangen is verzonden, wordt uiteindelijk bepaald door de regeling van MASTER MIX GAIN.

Hiermee regelt u het signaalniveau op de EFFECT-bus naar de DSP.

31. EFFECT (ECHO) RETURN

De EFFECT (ECHO) RETURN regelt het aantal herhalingen van de echo die u met de UP / DOWN-knoppen (28) heeft geselecteerd.

Met de EFFECTS GAIN fader regelt u het signaalniveau naar de MASTER MIX-bussen. Achterpaneel (zie fig. 5)

33. AC-voedingsingang

Verbind de meegeleverde voeding met de 3-pin aansluiting achteraan het toestel. Gebruik enkel de meegeleverde adapter.PROMIX66N/PROMIX88N

Schakel de mengtafel in- of uit. OPMERKING: Schakel eerst uw mengtafel in alvorens de luidsprekers in te schakelen.

U mag niet-gebalanceerde toestellen met de gebalanceerde in- of uitgangen verbinden. Gebruik mono 1/4" jack-aansluitingen of verbind de ring en de huls van de TRS jack-aansluitingen. Gebruik nooit niet- gebalanceerde XLR-aansluitingen met de MIC-ingangen wanneer u de fantoomvoeding gebruikt. Microfooningang Groep- & mixuitgangen

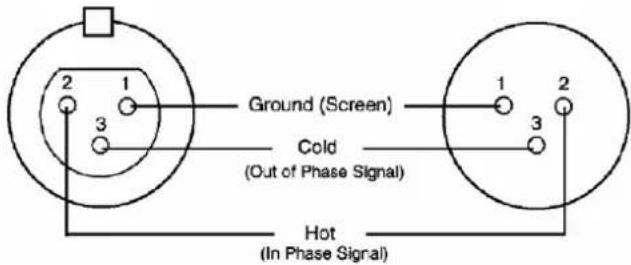

Doos (vrouwelijk) Plug (mannelijk)

Niet-gebalanceerde mono 1/4" pluggen

Gebalanceerde stereo 1/4" pluggen

Nominaal niveau Max. niveau STEREO OUT L/R ¼" TRS 120 ohm +4 ~ 6 dBm +22 dBm AUX SEND ¼" TRS 120 ohm +4 ~ 6 dBm +20 dBm CTRL R OUT ¼" TRS 120 ohm +4 ~ 6 dBm +22 dBm REC OUT RCA PIN JACKS 1 kohm +4 ~ 6 dBm +22 dBm PHONES ¼" TRS 100 ohm – 40 mW * 2 Frequentierespons 20 Hz tot 20 kHz THD 0.02 %, 20 Hz ~ 20 kHz @ 1 kHz, 0 dBm Equalizer ingangskanaal High 12 kHz, +/- 15 dB, Q vast op 2 octaven Mid 2.5 kHz, +/- 15 dB, Q vast op 1 octaaf Low 80 Hz, +/- 15 dB, Q vast op 2 octaven Versterkingsbereik Trim-regeling ingangskanaal stop tot stop, MIC +10 dB ~ +60 dB; LINE +10 dB ~ +40 dB Channel/Master/Effect Faders -∞ to +15 dB Aux Send/Aux Master Send OFF tot +15 dB Aux Return OFF tot +20 dB Channel en Master Effects Send OFF tot +15 dB Crosstalk @ 1 kHz -78 dB ~ -68 dB Brom en ruis 20 Hz – 20 kHz, Rs = 150 ohm, input TRIM @ 0 dB, gevoeligheid @ -60 dB Equivalent ingangsruis -129 dBm Uitgangsruis < 90 dBm VU-meters 10-segment LED x 2 Fantoomvoeding +48 VDC Voeding 120 VAC / 60 Hz of 230 VAC / 50 Hz selecteerbaar Verbruik 25 W Afmetingen PROMIX66N 253 x 236 x 55 mm PROMIX88N 253 x 290 x 55 mm Gewicht PROMIX66N 1.72 kg PROMIX88N 2 kg Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.hqpower.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.V.

rsacht werd der Herstell

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
