PROMIX30 - Mengpaneel HQ Power - Gratis gebruiksaanwijzing en handleiding

Producttype	Mengtafel
Merk en model	HQ Power PROMIX30
Afmetingen (B x D x H)	280 x 200 x 112 mm
Totaalgewicht	2,7 kg
Voeding	230 VAC / 50 Hz
Zekering	F 0,5 A / 250 V (5 x 20 mm)
Beschermingsklasse	I (aarding verplicht)
Microfooningangen	1 x jack 6,35 mm (voorzijde)
Phono/line-ingangen	2 x RCA stereo (PHONO1/LINE1, PHONO3/LINE3)
Extra line-ingangen	2 x RCA stereo (LINE2, LINE4)
Hoofduitgangen	1 x RCA stereo (MAIN)
Opname-uitgang	1 x RCA stereo (REC)
Hoofdtelefoonuitgang	1 x jack 6,35 mm (voorzijde)
Niveau-indicator	LED VU stereo
Microfoon-equalizer	Hoge tonen ±12 dB, lage tonen ±12 dB
Microfoonselector	Auto (talkover), AAN, UIT
Crossfader	Ja, kanaal 1/2
Mastervolume	Instelbaar
Hoofdtelefoonvolume	Instelbaar met CUE/PAN-kiezer
Frequentierespons	20 Hz - 20 kHz ±2 dB
Harmonische vervorming	0,02%
Signaal-ruisverhouding	> 80 dB
Hoofdtelefoonimpedantie	160 Ω
Lijnniveau ingang	150 mV
Reiniging en onderhoud	Afvegen met een niet-pluizende vochtige doek; geen alcohol of oplosmiddelen gebruiken
Veiligheid	Bescherming tegen regen en vocht; loskoppelen voor openen; aarding verplicht
Onderdelen en repareerbaarheid	Geen door gebruiker te repareren onderdelen; bestel bij de dealer
Algemene informatie	Professioneel gebruik binnenshuis; omgevingstemperatuur voor gebruik

Veelgestelde vragen - PROMIX30 HQ Power

Hoe sluit ik de PROMIX30 mengtafel correct aan?

Zet voor elke aansluiting de schakelaar op UIT. Gebruik hoogwaardige audiokabels. Sluit een versterker aan op de MAIN-uitgang (RCA) en een opnameapparaat op de REC-uitgang. Sluit uw microfoon aan op de MIC-ingang (6,35 mm jack aan de voorzijde) en uw hoofdtelefoon op de PHONES-uitgang.

Wat is de voedingsspanning en de aanbevolen zekering?

Het apparaat werkt op netspanning 230 VAC / 50 Hz. De zekering is een F 0,5 A / 250 V type 5 x 20 mm. Gebruik de spanningskiezer aan de achterzijde om overeen te komen met uw net.

Hoe stel ik de microfoon in met de talkover-functie?

De microfoonselector biedt drie modi: AUTO (talkover: de microfoon onderbreekt automatisch de muziek wanneer deze actief is), AAN (microfoon altijd actief) en UIT (microfoon uit). U kunt het volume en de equalizer (hoge en lage tonen) voor de microfoon instellen.

Hoe gebruik ik de crossfader en de kanaalkiezer?

De crossfader maakt een vloeiende overgang tussen kanaal 1 en kanaal 2 mogelijk. Gebruik de CUE-kiezer om een specifiek kanaal via de hoofdtelefoon te beluisteren, of de PAN-modus voor het stereosignaal.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Het apparaat heeft beschermingsklasse I: het moet worden geaard. Bescherm het tegen regen en vocht. Koppel de voedingskabel los voordat u de behuizing opent. Gebruik het niet na een thermische schok; wacht tot het op kamertemperatuur is.

Hoe reinig ik de mengtafel?

Koppel het apparaat los voor het reinigen. Veeg het af met een niet-pluizende vochtige doek. Gebruik nooit alcohol of oplosmiddelen. Draai de schroeven aan en controleer of ze niet roesten.

Wat te doen bij geur of rook tijdens het eerste gebruik?

Een lichte rook of een eigenaardige geur bij de eerste ingebruikname is normaal en zal geleidelijk verdwijnen. Als dit aanhoudt, koppel het apparaat dan los en raadpleeg uw dealer.

Hoe sluit ik draaitafels (phono) aan?

Sluit de draaitafels aan op de PHONO-ingangen (RCA) en zet de bijbehorende schakelaars (PHONO1/LINE1 of PHONO3/LINE3) op de stand PH. De phono-ingangen zijn bedoeld voor signals van platenspelers.

Wat zijn de uitgangskarakteristieken?

De MAIN- en REC-uitgangen leveren een signaal van 0 dB / 1 V bij 600 Ω. Het frequentiebereik is 20 Hz tot 20 kHz ±2 dB met een vervorming van 0,02% en een signaal-ruisverhouding > 80 dB.

Kan ik de mengtafel zelf repareren?

Nee, er zijn geen door de gebruiker te repareren onderdelen. Alle ingrepen moeten worden uitgevoerd door een gekwalificeerde technicus. Neem contact op met uw dealer voor reserveonderdelen.

GEBRUIKSAANWIJZING PROMIX30 HQ Power

1. Inleiding en kenmerken

Aan alle ingezetenen van de Europese Unie

Belangrjke milieu-informatie betreffende dit product

Dit symbolism op het toestel of de verpakking geeft aan dat, als het na+zijn levenscylus worden weggeworpen, dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) Niet bij het gewone huishoudelijkke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel maar uw verdeler ofaar een lokaal recyclagepunt brengen.

Respecteer deplaatselijke milieuwetgeving.

Heeft u vragen, contacteer dan deplaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Ga na of het toestel Niet werk beschadigdijdens het transport. Zo ja, stel dan de installmentie van het toestel uit en raadpleeg uw dealer.

2. Veiligheidsinstructies

Wees voorzichtig bij de installmentie: raak geen kabels aan die onder stroom staan om dodelijkke elektrashocks te vermijden.

Beschem dit toestel gegen regen en vochtigheid.

Verzeker uervaan dat het toestel Niet aangesloten is op een stroombron alvorens het te openen.

• De garantie geldt nicht voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer za de verantwoordelijkheid afwijzen voor defecten of problemen die hierrechtstreeks verband mee honden.
• Laat dit toestel installereren en onderhonden door een geschoolde technicus.
• Om beschadiging te vermijden, zet u het toestel best Niet aan onmiddelijk nadat het werk blootgesteld aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur gekomen is.
• Dit toestel valt onder beschermingsklasse I, wat wil zaggen dat het toestel geaard moet zijn. Een geschoolde technicus要去 de elektrische aansluiting verzorgen.
• De beschikbare netspanning mag Niet hoger+zijn dan de spanning in de specificaties achteraan de handleiding.
• De voedingskabel mag Niet omgeplood of beschadigd zich. Laat uw dealer zo nodig een neue kabelplaatsen.
• Trek de stekker uit het stopcontact (trek nooit aan de kabel!) voordat u het toestel reinigt en als u het nicht gebruikt.
• Wanner u het toestel voor het eerst gebruikt, kan dit gepaard gaan met een lichte rookontwikkeling en een bepaalde geur. Dit is normal en de eventuele rook of geur zal geleidelijk aan verdwijnen.
  Zorg ervoor dat de voedingskabel aktijd binnen handbereik blijft en nooit verhinderd is.
• Ontkoppel het toestel van het Lichtnet om de voedingaar het toestel vollediguit te schakelen.
• Stel het toestel Niet bloot aan druppelend of opspattend vloeistof. Plaats geen objcten gemvuld met vloeistof op het toestel.
  Schade door wizigingen die de gebruiker heeft aangebracht aan het toestel vallen nicht onder de garantie.
• Houd dit toesteluit de buurt van kinderen en onbevoegden.

3. Algemene Richtlijnen

• Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel enkel binnenshuis gebruiken door de meegeleverde adapter aan te sluiten op een wisselspanning van maximum 230Vac/50Hz.
  Schud het toestel Niet dooreen. Vermijd brute krachtijdens de installatione en de bediening van dit toestel.
• Installee het toestel weg van extreme temperatures (zie "7. Technische specificaties", blz.6), vochtigheid en stof.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen月至 dit toestel Niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.

• Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.

• Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.

• Gebruik het toestel enkel waarvoort het gemaaakt is. Andere toepassingen kuren leiden tot kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik verwalt de garantie.

4. Bediening

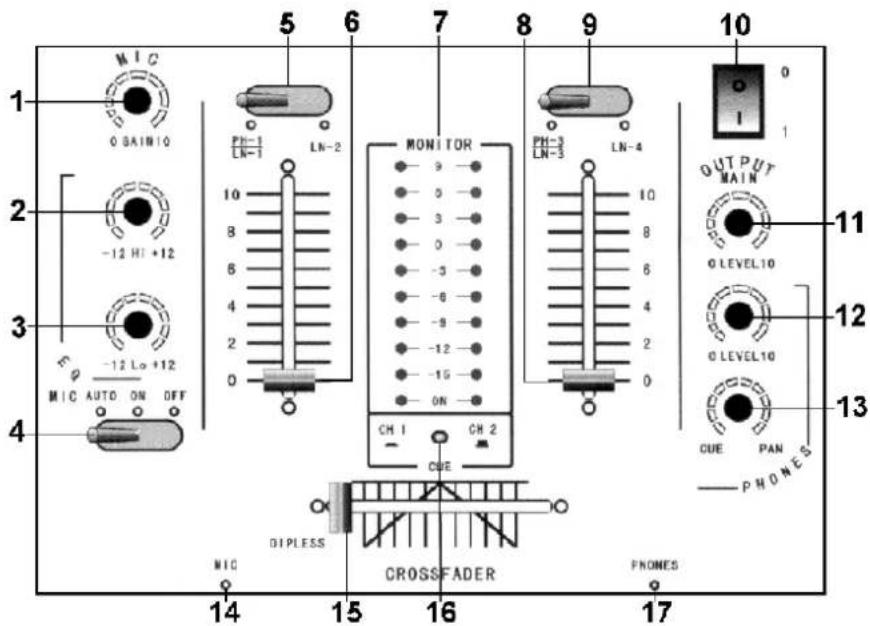

a. Bovenpaneel

1. Volumeregeling microfoon
2. Hogetonenregeling microfoon
3. Lagetonenregeling microfoon
4. Keuzeschakelaar microfoon: AUTO (talkover), ON (microfoon altijd aan), OFF (microfoon altijd uit).
5. PH1/LN1 - LN2 keuzeschakelaar
6. Schuifregelaar kanaal 1
7. Stereo VU LED meter uitgangsignaal
8. Schuifregelaar kanaal 2
9. PH3/LN3 - LN4 keuzeschakelaar
10. Stroomschakelaar
11. Master volumeregeling
12. Volumeregeling hoofdtelefoon
13. Keuzeschakelaar CUE (1 kanaal, cf #16) of PAN (uitgangssignaal) voor hoofdteleloon
14. 6.35mm microfooningang aan de voorzijde van het toestel.
15. Kanaal 1/2 crossfader
16. Kanaal 1/2 keuzeschakelaar voor cue-functie.
17. 6.35mm hoofdtelefootunitgang aan de voorzijde van het toestel.

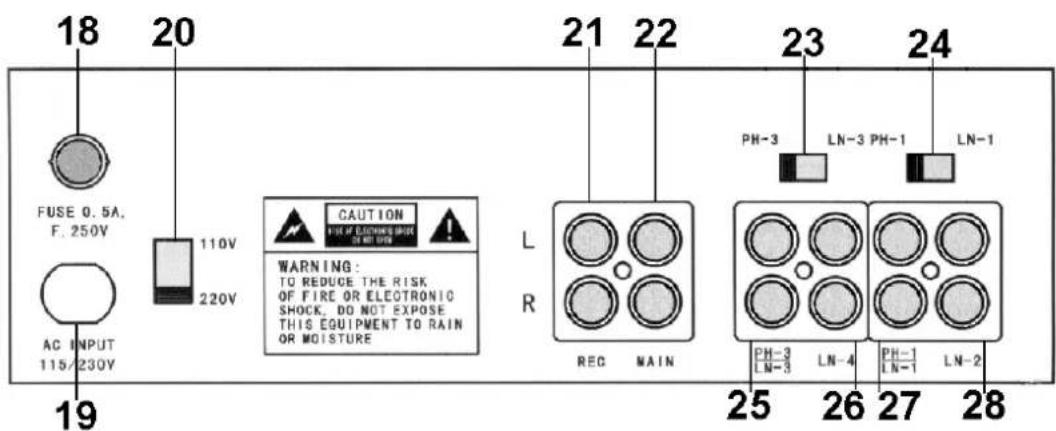

b. Achterpaneel

1. Zekeringhouser voor zekering F 0.5A / 250V (5 x 20mm)
2. Stroomkabel
3. Keuzeschakelaar ingangsspanning: selecteer de spanning die voor uw stroomnet van toepassing is.
4. Stereo RCA REC uitgang
5. Stereo RCA MAIN uitgang
6. Keuzeschakelaar PHONO3/LINE3
7. Keuzeschakelaar PHONO1/LINE1
8. Stereo RCA PHONO3/LINE3 ingang
9. Stereo RCA LINE4 ingang
10. Stereo RCA PHONO1/LINE1 ingang
11. Stereo RCA LINE2 ingang

5. Verbindingen

• Zet de stroomschakelaar (blz.5 #10) op "OFF" voor u eender welke verbinding maakt.
• Gebruik enkel audiokabels van hoge kwaliteit om de geluidskwaliteit te behouden.
• Verbind uw versterker met de MAIN uitgang (blz.5 #22) en een opnametoestel met de REC uitgang (blz.5 #21)
• Sluit uw microfoon aan op de MIC ingang (blz.5 #14) en uw hoofdtelefoo n op de PHONES uitgang (blz.5 #17).
• Sluit platendraaiers aan op de PHONO ingangen (blz.5 #25 & 27) en zet de schakelaars (blz.5 #23 of 24) op PH.
• Lijnsignalen dienen aangesloten te worden op de LINE (LN) ingangen (blz.5 #26 en 28 zijn enkel lijningangen; voor de ingangen #25 en 27 dient u de schakelaars 23 en 24 op LN te zetten).

6. Reiniging en onderhoud

1. Alle gebruikte schroeven要去en goed zich aangespannen en mogen geen sporen van roest vertonen.
2. De behuizing, de lenzen, de montagebeugels en de montageplaats (bv. het plafond of het gebinte) mogen nicht verrormd zich on aangepast worden (geen extra gaten in montagebeugels, aansluitingen Niet verplaatsen etc.)
3. De voedingskabels mogen nicht beschadigd zich. Laat het toestel onderhonden door een geschoolde technicus.
4. Ontkoppel het toestel van hetlichtnet voor u aan onderhoudswerkzaamheden begint.
5. Maak het toestel geregeld schoon met een vochtige, Niet pluizende doek. Gebruik geen alcohol of solvent.
6. De gebruiker mag geen onderdelen verrangen.
7. Bestel eventuele reserveonderdelen bij uw dealer.

7. Technische specificaties

Voeding max. 230VAC/50Hz

Microfooningang 1.5mV / 2k / gebalanceerd

Phono-ingangen 3mV / 47k

Lijningangen 150mV / 27

Hogetonenregeling +12dB / -12dB

Master uitgangsinaal 0dB / 1V / 600Ω

Record uitgangsinaal 0dB / 1V / 600Ω

Frequcnterespons 20Hz~20kHz +/-2dB

Vervorming 0.02%

S/Rverhodium >80dB

Impedantie hooftelefoon 160Ω

Afmetingen 280× 200× 112mm

Totaal gewicht 2.7kg

Zekering F 0.5A, 250VAC (5 x 20mm) (ordercode FF0.5N)

De informatatie in deze handleiding kan te allen/tsje worden gewijzigd zonder voorafgaande kennisgeving.
