BEDIENUNGSANLEITUNG PROMIX30 HQ Power

BEDIENUNGSCANLEITUNG

1. Introduction & Features

Lagetonenregeling +12dB / -12dB

1. Einführung & Eigenschaften

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

These Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Wir bedanken uns für den Kauf des PROMIX30! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie zuerst, ob Transportschäden vorliegen. In dieser Fall, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich mit ihrem Fachhändler in Verbindung.

2. Sicherheitshinweise

Seien Sie vorsichtig bei der Installation: Fassen Sie keine Kabel an, die unter Strom stehen um einen lebensgefährlichen elektrischen Schlag zu vermeiden.

Schützen Sie das Gerät vor Feuchtigkeit und Nasse.

Trennen Sie das Gerät vor Öffnen vom Netz.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursicht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
• Vergewissern Sie sich, dass die anzuschliebende Netzspannung nicht hoher ist als die Netzspannung beschrieben im Punkt 7 "Technische Daten".
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie nie an der Netzleitung.
• Sorgen Sie davon, dass das Stromkabel immer in Reichweite bleibt.
• Trennen Sie das Gerät vom Netz, um die Stromversorgung des Gerätes vollig auszuschalten.
• Setzen Sie das Gerät keinem Spritzwasser oder keinen Tropfen aus. Stellen Sie keine Objekte mit Flüssigkeiten, wie z.B. auf das Gerät.
• Beachten Sie, dass Schäden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
• Halten Sie Kinder und Unbefugte vom Gerät fern.

3. Allgemeine Richtlinien

• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theater, usw. entworfen. Der PROMIX30 ist nur für den Anschluss an einen AC-Strom von max. 230Vac/50Hz zugelassen und wurde ausschließlich zur Verwendung in Innenaumen konzipiert.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen ausgesetzt wird.
• Nehmen Sie das Gerät erst in Betrieb, nach dem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedieten, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
- Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, Lampenexplosion, usw. verbunden.

4. Bedienelemente

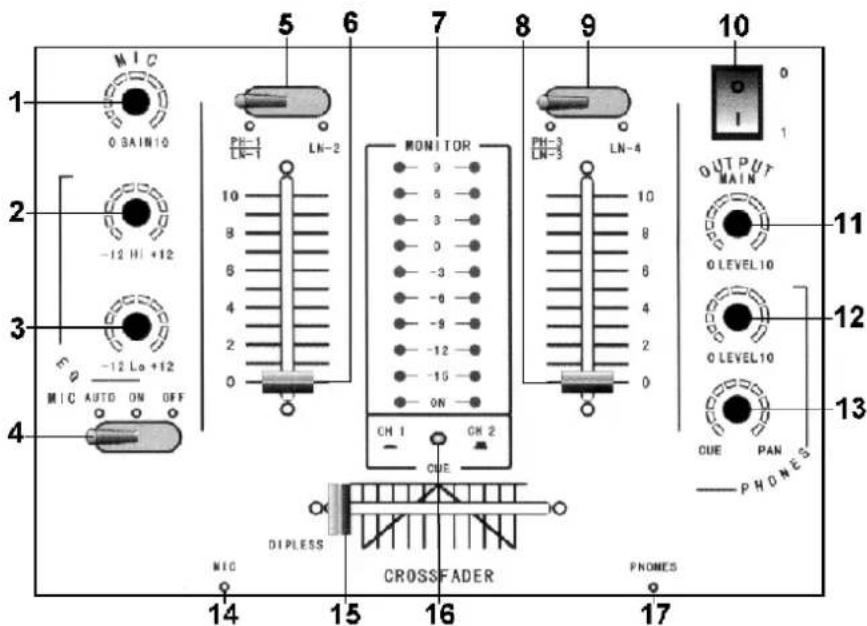

a. Frontplatte

1. Lautstärkeregler Mikrofon
2. Hohenregler Mikrofon
3. Tiefenregler Mikrofon
4. Wahlschalter Mikrofon: AUTO (Talkover), ON (Mikrofon immer ON), OFF (Mikrofon immer OFF).
5. PH1/LN1 - LN2 Wahlschalter
6. Schieberegler Kanal 1
7. Stereo VU LED Meter Ausgangssignal
8. Schieberegler Kanal 2
9. PH3/LN3 - LN4 Wahlschalter
10. Stromschalter
11. Master Lautstarkeregler
12. Lautstarkeregler Kopfhörer
13. Wahlschalter CUE (1 Kanal, cf #16) of PAN (Ausgangssignal) für Kopfhörer
14. 6.35mm-Mikrofoneingang auf der Vorderseite des Gerätes.
15. Kanal 1/2 Crossfader
16. Kanal 1/2 Wahlschalter fur Cue-Funktion.
17. 6.35mm-Kopfhörerausgang auf der Vorderseite des Gerätes.

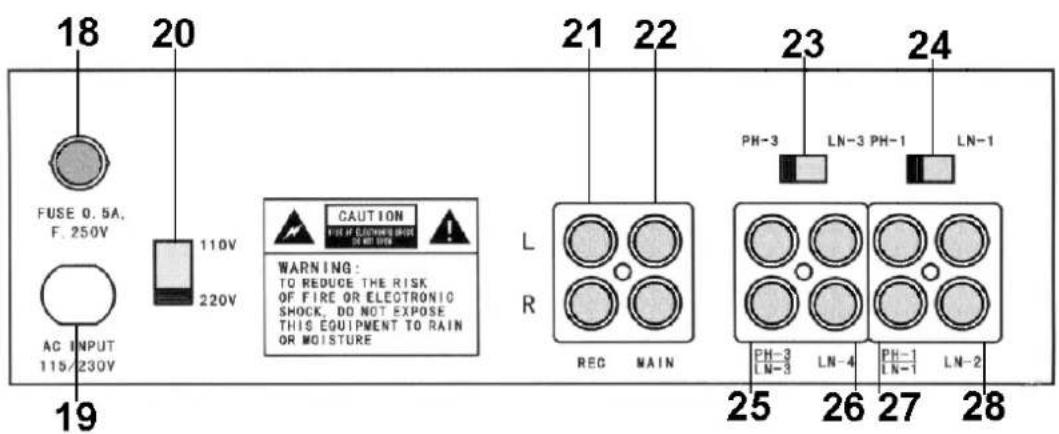

b. Rückseite

1. Sicherungshalter für Sicherung F 0.5A / 250V (5 x 20mm)
2. Stromkabel
3. Wahlschalter Eingangsspannung: wahren Sie die richtige Eingangsspannung für Ihr Netz.
4. Stereo RCA REC-Ausgang
5. Stereo RCA MAIN-Ausgang
6. Wahlschalter PHONO3/LINE3
7. Wahlschalter PHONO1/LINE1

8. Stereo RCA PHONO3/LINE3-Eingang

9. Stereo RCA LINE4-Eingang

10. Stereo RCA PHONO1/LINE1-Eingang
11. Stereo RCA LINE2-Eingang

5. Verbindungen

• Stellen Sie den Stromschalter (blz.5 #10) auf "OFF", ehe Sie irgendeine andere Verbindung machen.
• Verwenden Sie nur hochwertige Audiokabel um die Tonguality zu halten.
• Verbinden Sie ihren Veränderer mit dem MAIN-Ausgang (S.14 #22) und ein Aufnahmegerät mit dem REC-Ausgang (S.14 #21)
  Schlieben Sie das Mikrofon an den MIC-Eingang (S.14 #14) und den Kopfhörer an den PHONES-Ausgang (S.14 #17).
  Schlieben Sie die Plattenspieler an die PHONO-Eingänge (S.14 #25 & 27) an und stellen Sie die Schalter (S.14 #23 of 24) auf PH.
• Schlieben Sie die Liniensignale an die LINE- (LN) Eingänge an (S.14 #26 und 28 sind nur Linieneingänge; für die Eingänge #25 und 27 stellen Sie die Schalter 23 und 24 auf LN).

6. Reinigung und Wartung

1. Alle verwendeten Schrauben müssen fest angespannt werden und)durfen keine Rostspuren zeigen.
2. Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) durfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löscher in Montagebügel, verändern Sie die Anschüssenicht, usw.
3. Die mechanismisch bewegenden Teile dürfen keinen Verschleiß aufweisen.
4. Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
5. Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
6. Außer Lampen und Sicherung gibt es keine zu wartenden Teile.
7. Bestellen Sie eventuelle Ersatzunterteile bei ihrem Fachhändler.

7. Technische Daten

Spanningsversorgung max. 230VAC/50Hz

Mikrofoneingang 1.5mV / 2k symmetrisch

Phono-Eingänge 3mV /47kΩ

Linieneingänge 150mV / 27

Hohenregelung +12dB / -12dB

Tiefenregelung +12dB / -12dB

Masterausgang 0dB / 1V / 600Ω

Rekordausgang 0dB / 1V / 600Ω

Frequenzbereich 20Hz~20kHz +/-2dB

Klirrfaktor 0.02%

Signal-/Rauschabstand >80dB

Kopfhorerimpedanz 160Ω

Abmessungen 280 x 200 x 112mm

Gesamtgewicht 2.7kg

Sicherung F 0.5A, 250VAC (5 x 20mm) (Best.-Nr. FF0.5N)

Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.
