Produkttyp	DJ-Mischpult
Marke	HQ Power
Modell	HQMX11009
Abmessungen	300 x 150 x 50 mm
Gewicht	1,2 kg
Stromversorgung	12 V Gleichstrom / 0,5 A
Mikrofoneingänge	1 x 6,35 mm Klinke, Empfindlichkeit 3 mV / 2,2 kΩ
Line-Eingänge	2 x RCA (Kanal 1 und 2), Empfindlichkeit 150 mV / 47 kΩ
Phono-Eingänge	2 x RCA (Kanal 1 und 2)
USB-Eingang	Ja, für USB-Stick
Bluetooth	Ja, mit Antenne, Frequenz 2,4 GHz, HF-Leistung 8,2 dBm
Master-Ausgänge	2 x RCA
Kopfhörerausgang	1 x 6,35 mm Klinke, einstellbare Lautstärke
Crossfader	Ja, Mischung von Kanal 1 und 2
DJ-Effekte	Auswählbar, Bypass, Einstellung von Zeit und Verhältnis
Frequenzgang	20 Hz - 20 kHz ± 2 dB
Verzerrung	< 0,05 %
Signal-Rausch-Verhältnis	> 70 dB
Wartung	Mit einem weichen Tuch und mildem Reiniger reinigen; nicht eintauchen
Reparierbarkeit	Keine vom Benutzer wartbaren Teile; Wartung durch qualifizierten Techniker
Garantie	24 Monate (Verbraucher); detaillierte Bedingungen in der Anleitung
Konformität	RED 2014/53/EU

Häufig gestellte Fragen - HQMX11009 HQ Power

Wie schließe ich ein Mikrofon an das Mischpult an?

Schließen Sie Ihr Mikrofon mit einem 6,35 mm Klinkenstecker an den MIC-Eingang (Nr. 25) an. Verwenden Sie den Regler Mikrofonpegel (Nr. 15), um die Lautstärke einzustellen.

Wie verwende ich die Talkover-Funktion?

Drücken Sie die Talkover-Taste (Nr. 5), um die Lautstärke der Eingangsquelle automatisch zu reduzieren, sodass Ihre Stimme den Mix dominiert.

Wie stelle ich die DJ-Effekte ein?

Drehen Sie den Effektauswahl, um einen Effekt zu wählen. Drücken Sie Bypass (Nr. 21) zum Ein-/Ausschalten. Verwenden Sie die Tasten Zeit (Nr. 19) und Verhältnis (Nr. 20) zusammen mit dem Rad (Nr. 23), um die Parameter anzupassen.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Reinigen Sie das Gehäuse mit einem weichen Tuch, das mit einem milden Reinigungsmittel getränkt ist. Verwenden Sie keine Lösungsmittel oder Alkohol und tauchen Sie das Gerät niemals in Wasser.

Wie hoch ist die Garantie für dieses Gerät?

Die Garantie beträgt 24 Monate für den privaten Gebrauch und deckt Material- und Herstellungsfehler ab. Für den gewerblichen Gebrauch gelten besondere Bedingungen (6 Monate). Einzelheiten entnehmen Sie bitte der Anleitung.

Kann ich dieses Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich vorgesehen. Setzen Sie es nicht Regen, Feuchtigkeit oder Spritzwasser aus.

Wie schließe ich Plattenspieler an?

Schließen Sie Ihre Plattenspieler an die Phono-Eingänge (RCA) von Kanal 1 (Nr. 26) oder Kanal 2 (Nr. 27) an. Stellen Sie sicher, dass der Eingangswahlschalter auf die entsprechende Position eingestellt ist.

Was tun, wenn der Ton verzerrt ist?

Überprüfen Sie die Pegel-Einstellungen: Stellen Sie alle Fader und Regler auf Minimum, außer Equalizer und Pan auf Mittelstellung. Vergewissern Sie sich, dass die Kabel richtig angeschlossen sind und die Stromversorgung stabil ist.

Wie höre ich mit Kopfhörern?

Schließen Sie Ihre Kopfhörer an die Kopfhörerbuchse (Nr. 24) an. Verwenden Sie den Regler Kopfhörerpegel (Nr. 17) zum Einstellen der Lautstärke. Drücken Sie Cue (Nr. 13/14), um die gewünschten Kanäle vorzuhören.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Bedienungsanleitung steht kostenlos als PDF-Download auf der Website notice-facile.com oder auf der Herstellerseite www.velleman.eu zur Verfügung.

BEDIENUNGSANLEITUNG HQMX11009 HQ Power

BEDIENUNGSANLEITUNG 27

INSTRUKCJA OBSŁUGI 33

MANUAL DO UTILIZADOR 39

CE

HQ POWER 123456 MC 18 7 TAL GROPER 9 OUTPUT 10 11 12 13 14 MIX LEVEL 15 16 17 PHONES PARAMETER 19 20 21 22 23 COEFFICIENT SCATCH

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für HQPower™ entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

Eignet sich nur für die Anwendung im Innenbereich.

Achtung - Verwenden Sie niemals einen hohen Schalldruckpegel über einen längeren Zeitraum hinweg.

Dieses Symbol weist auf das Vorhandensein von nicht-isolierten, möglicherweise gefährlichen stromführenden Teilen im Gehäuse hin.

Dieses Symbol weist darauf hin, dass in der Bedienungsanleitung wichtige Hinweise zur Pflege bzw. Reparatur zu finden sind.

Polarität vom DC-Anschluss.

ACHTUNG

STROMSCHLAGGEFAHR. GERÄT NICHT ÖFFNEN.

Achtung - Um Stromschläge zu vermeiden, sollten Sie niemals den Deckel (oder die Rückseite) entfernen.

Es gibt keine zu wartenden Teile. Reparatur- und Wartungsarbeiten sollten von qualifizierten Servicekräften ausgeführt werden.

Um Stromschläge zu vermeiden, sollten Sie das Gerät keinem Regen oder Feuchtigkeit aussetzen.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Ohne Aufsicht ist Kinder die Reinigung und Bedienung des Wagenhebers untersagt

- Stellen Sie das Gerät in einem gut gelüfteten Raum auf.

- Blockieren Sie niemals die Lüftungsschlitze. Folgen Sie nur den Anweisungen des Herstellers, um das Gerät zu installieren.

• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z.B. Heizungen, Heizkörpern, Herden oder anderen Geräten, die Wärme erzeugen.

- WARNUNG - Verwenden Sie das Gerät niemals in der unmittelbaren Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.

- Verlegen Sie das Netzkabel so, dass Sie nicht darüber stolpern können und es nicht beschädigt werden kann, insbesondere im Bereich von Steckern und dort wo das Netzkabel aus dem Gerät herausgeführt wird.

- Ziehen Sie den Netzstecker bei Gewittern oder, wenn Sie das Gerät längere Zeit nicht verwenden werden aus der Steckdose.

- WARNUNG - Um Stromschläge zu vermeiden, sollten Sie das Gerät keinem Regen oder Feuchtigkeit aussetzen.

- Schützen Sie das Gerät vor Tropf- und Spritzwasser. Stellen Sie keine mit Flüssigkeit gefüllten Behälter (z.B. Vasen, Gläser) auf das Gerät.

- Verwenden Sie den Netzstecker oder ein Netzteil, um das Gerät vom Netz zu trennen, beachten Sie dann, dass er immer leicht zugänglich ist.

- Belastung durch extrem hohe Lärmpegel kann zu dauerhaftem Gehörverlust führen. Die Anfälligkeit für durch Lärm bedingten Gehörverlust ist von Mensch zu Mensch verschieden, das Gehör wird jedoch bei jedem in gewissem Maße geschädigt, der über einen bestimmten Zeitraum ausreichend starkem Lärm ausgesetzt ist.

- Schalten Sie das Gerät bei Problemen sofort aus.

3. Allgemeine Richtlinien

• Siehe Velleman ^® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

• Installieren Sie das Gerät an einem sauberen und trockenen Ort.
- Bevor Sie den Netzstecker in die Steckdose stecken, stellen Sie alle Knöpfe und Fader auf das Minimum und die Kanal EQ- und Pan-Regler auf die mittlere Position stehen. Stellen Sie auch sicher, dass alle Knöpfe sich in der OUT-Position befinden.
- Schließen Sie nun alle notwendigen Kabel, Eingangsgeräte (Mikrofone usw.) und Ausgangsgeräte (Verstärker, Lautsprecher usw.) an.

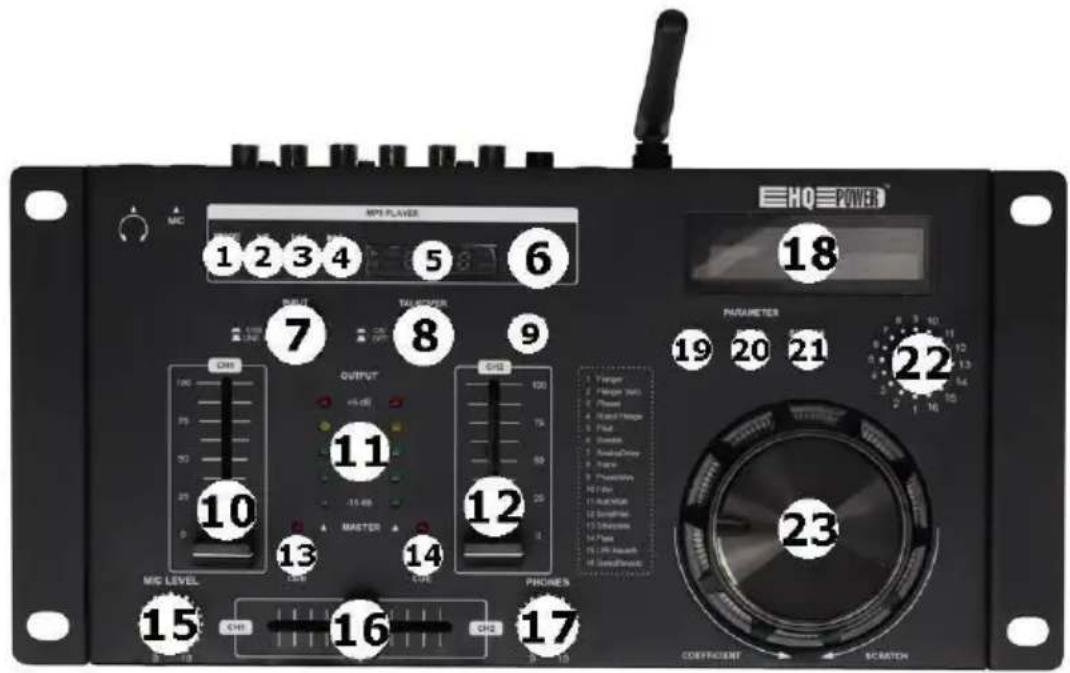

5. Beschreibung

1. Modus

Drücken Sie diese Taste, um die Eingangsquelle auszuwählen.

1. ||

Gewünschten Titel abspielen oder pausieren.

1. |<<

Vorigen Titel auswählen.

1. |

Nächsten Titel auswählen.

5. Display

6. USB-Eingang

Eingang für USB-Stick.

7. Wahlschalter Line-/USB-Eingang

Drücken Sie den Wahlschalter, um den Line- oder USB-Eingang auszuwählen.

8. Taste MIC Talkover

Drücken Sie diese Taste, um die Lautstärke der Eingangsquelle zu verringern.

9. Stromversorgungs-LED

10. Fader Kanal 1

Die Lautstärke von Kanal 1 einstellen.

11. VU-Meter

Zeigt die Lautstärke vom Master-Kanal (links und rechts) an.

12. Fader Kanal 2

Die Lautstärke von Kanal 2 einstellen.

13. Cue Kanal 1

Wählen Sie das Signal, das Sie vorhören möchten.

14. Cue Kanal 2

Wählen Sie das Signal, das Sie vorhören möchten.

15. Schallpegel Mikrofon

Lautstärke vom Mikrofon einstellen.

16. Crossfader

Die Signale der zwei Kanäle mischen. Steht der Crossfader auf der mittleren Position, dann sind beide Kanäle hörbar.

17. Schallpegel Kopfhörer

Lautstärke vom Kopfhörer einstellen.

18. Anzeige der Parameter

19. Uhrzeit

Aktivieren Sie diesen Parameter, um den Zeitwert vom Effekt über das Jogwheel einzustellen.

20. Ratio

Aktivieren Sie diesen Parameter, um den Mischverhältnis, die Resonanz oder das Feedback vom Effekt über das Jogwheel einzustellen.

21. Bypass

Drücken Sie diese Taste, um die DJ-Effekte zu aktivieren/abzubrechen. Die Effekte lassen sich mit dem Effekten-Wahlschalter auswählen.

22. Effekten-Wahlschalter

23. Jogwheel

Drehen Sie an das Jogwheel, um die gewünschte Option auszuwählen.

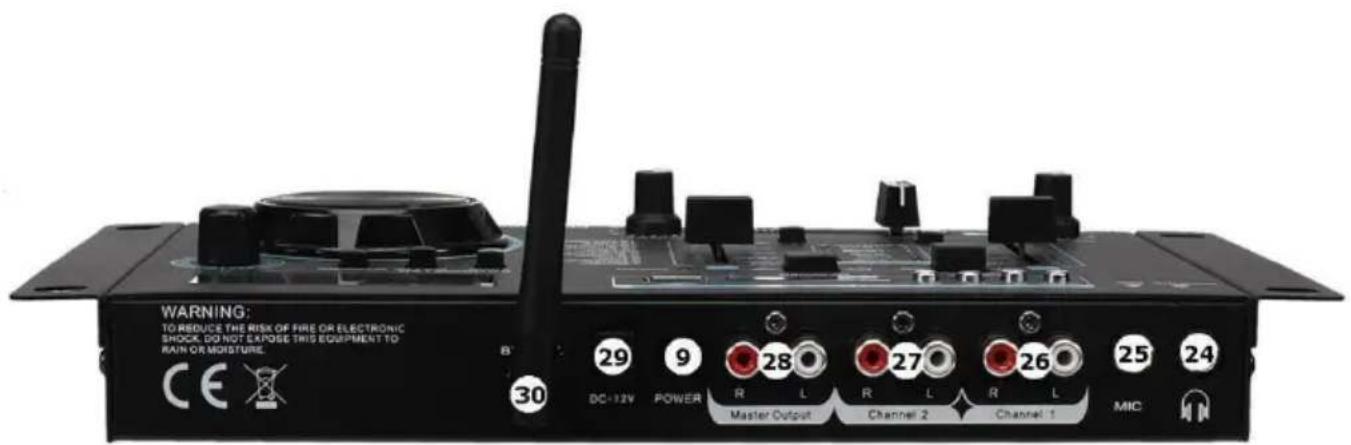

24. Kopfhörer-Buchse

Anschluss für den Kopfhörer.

25. MIC-Eingang

Mikrofon-Anschluss mit 14 "-Klinkenstecker.

26. Kanal 1 Eingang

Cinch-Anschlüsse für Kanal 1. Verbinden Sie einen Plattenspieler, Drumcomputer oder Sampler mit dem Phono-Eingang. Verbinden Sie einen CD/MP3-Spieler mit dem Line-Eingang.

27. Kanal 2 Eingang

Cinch-Anschlüsse für Kanal 2. Verbinden Sie einen Plattenspieler, Drumcomputer oder Sampler mit dem Phono-Eingang. Verbinden Sie einen CD/MP3-Spieler mit dem Line-Eingang.

28. Master-Ausgang

Master-Ausgang. Cinch-Anschluss zum Hauptverstärker.

29. DC-Anschluss

Verbinden Sie das Netzteil mit diesem Eingang.

30. BT-Antenne

Anschluss für Antenne.

6. Pflege und Wartung

Vor dem Reinigen oder Warten:

1. Ziehen Sie den Stecker aus der Steckdose.
2. Lassen Sie das Gerät abkühlen.

Reinigung

- Reinigen Sie die Außenseite des Gerätes mit einem leicht mit Wasser und Seife angefeuchteten, sanften Tuch. Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit ein. Verwenden Sie niemals Lösungs- oder Reinigungsmittel, die Petroleum (Benzin, Kerosin, Öl), Verdünner, Terpentin, Alkohol oder Ammoniak enthalten.

Wartung

- Lassen Sie das Gerät von einem von einem qualifizierten Techniker warten und reparieren. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Form beschädigt wurde, wenn das Netzkabel oder der Netzstecker beschädigt sind, wenn Flüssigkeiten oder andere Gegenstände in das Geräteinnere gelangen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurden, wenn das Gerät nicht ordnungsgemäß arbeitet oder heruntergefallen ist.

Aufbewahrung

- Bewahren Sie das Gerät immer in der Originalverpackung und an einem trockenen und sauberen Ort auf.

7. Technische Daten

Stromversorgung 12 VDC/0.5 A

Eingang

Mikrofon 3 mV/2.2k Ω

Line 150 mV/47k Ω

Ausgang

Sendeleistung 8.2 dBm

Frequenz 2.4 GHz

Frequenzbereich....20 Hz to 20 kHz ± 2 dB

Klirrfaktor....< 0.05 %

Signal-/Rauschabstand....> 70 dB

Abmessungen 300 x 150 x 50 mm

Gewicht.... 1.2 kg

RED Konformitätserklärung

Hiermit erklärt Velleman nv, dass der Funkanlagentyp HQMX11009 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar: www.velleman.eu.

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsächgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
