Produkttyp	Mischpult
Marke	HQ Power
Modell	PROMIX220U
Stromversorgung	100-240 VAC, 50/60 Hz
Leistungsaufnahme	30 W
Abmessungen	290 x 226 x 117 mm
Frequenzgang	20 Hz - 20 kHz
Signal-Rausch-Verhältnis (LINE)	85 dB
Signal-Rausch-Verhältnis (PHONO)	75 dB
Signal-Rausch-Verhältnis (MIC)	70 dB
Klirrfaktor (LINE/PHONO)	< 0,02 %
Übersprechen	> 15 dB
Equalizer pro Kanal	HI +12/-24 dB (13 kHz), MID +12/-24 dB (1 kHz), LOW +12/-24 dB (70 Hz)
Mikrofon-Equalizer	HI +12/-12 dB (10 kHz), MID +12/-12 dB (1 kHz), LOW +12/-12 dB (100 Hz)
Eingänge	2 x LINE (RCA), 1 x PHONO (RCA), 1 x MIC (Combo 6,35 mm), 1 x USB
Ausgänge	Master XLR, Master RCA, Booth RCA, Rec RCA, Kopfhörer (6,35 mm)
Hauptfunktionen	Trim, Spitzenmesser, Talk-Over, Crossfader (2 Kurven), Kopfhörerbalance Cue/Master, 3-Band-Equalizer pro Kanal und Mikrofon
Wartung	Vor Reinigung vom Netz trennen, mit feuchtem fusselfreien Tuch, ohne Alkohol oder Lösungsmittel
Sicherheit	Innenbereich, Feuchtigkeit und Spritzwasser vermeiden, Lüftungsschlitze nicht blockieren
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile, wenden Sie sich an den Händler
Garantie	24 Monate für den Endverbraucher (Bedingungen in der Anleitung)

Häufig gestellte Fragen - PROMIX220U HQ Power

Wie schließe ich ein Mikrofon an den PROMIX220U an?

Verwenden Sie den MIC-Eingang (6,35 mm Klinke) auf der Rückseite des Geräts. Stellen Sie den Pegel mit dem MIC LEVEL-Regler ein und passen Sie den Mikrofon-Equalizer (HI/MID/LOW) nach Bedarf an.

Was tun, wenn der Ton zu leise ist?

Überprüfen Sie den TRIM-Pegel jedes Kanals, den Kanal-Fader-Pegel, die Master-Lautstärke und den Quellenpegel. Stellen Sie sicher, dass die Kabel richtig angeschlossen sind und der Equalizer nicht zu stark abgesenkt ist.

Wie verwende ich die Talk-Over-Funktion?

Drücken Sie die TALK OVER-Taste, um alle Kanäle außer dem Mikrofon um 14 dB abzusenken. Drücken Sie erneut, um zum Normalpegel zurückzukehren.

Wie reinige ich das Mischpult?

Trennen Sie das Gerät vom Netz. Wischen Sie es mit einem feuchten fusselfreien Tuch ab. Verwenden Sie keinen Alkohol oder Lösungsmittel. Lassen Sie keine Flüssigkeit ins Innere eindringen.

Wie wähle ich die Crossfader-Kurve aus?

Verwenden Sie den Crossfader-Kurvenwähler (Pos. 21), um zwischen einer abrupten oder fließenden Überblendung zu wählen.

Kann ich einen Plattenspieler anschließen?

Ja, schließen Sie den Plattenspieler an den PHONO-Eingang (Kanal 1) an und stellen Sie den Quellenwähler auf PHONO. Verbinden Sie außerdem das Erdungskabel mit der GND-Klemme.

Was bedeutet die LED-Anzeige des Meters?

Das LED-Meter zeigt den Master-Ausgangspegel an. Es ermöglicht die Echtzeitvisualisierung des Signals, um Übersteuerung zu vermeiden.

Wie stelle ich den Equalizer für einen klaren Klang ein?

Verwenden Sie die Regler HI (Höhen), MID (Mitten) und LOW (Bässe) jedes Kanals. Drehen Sie im Uhrzeigersinn zum Erhöhen (+12 dB) und gegen den Uhrzeigersinn zum Verringern (-24 dB für Kanal, -12 dB für Mikrofon).

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Netzspannung von 100 bis 240 VAC, 50/60 Hz. Überprüfen Sie, ob Ihre Steckdose dazu passt.

Was tun bei Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und Einstellungen. Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler. Öffnen Sie das Gerät nicht, da keine Teile vom Benutzer repariert werden können.

BEDIENUNGSANLEITUNG PROMIX220U HQ Power

BEDIENUN GSANLEITUNG 18

CE

POWER ON OFF OUTPUT MASTER OUT 1 MASTER OUT 2 CONTROL BOOTH REC USB R CH 2 CH 1 LINE PHONO LINE GND 10 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

PHONES OUT 11

12 13 14 MIC CH 1 CH 2 MASTER MIC LEVEL Line PHONO LINE USB TRIM HI -24dB +2dB EQ -24dB +2dB EQ -24dB +2dB TALK OVER THANK HEAD PHONES CUE CH 1 CH 2 PHONES LEVEL -0dB +0dB CH-1< >CH-2 POWER MASTER BALANCE L dB R MASTER LEVEL 18 19 20 21 22 17 — PHONES OUT

User manual

1. Introduction

An alle Einw ohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des PROMIX220U! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicher heitshinweise

Seien Sie während der Installation des Gerätes sehr vorsichtig: das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

Halten Sie Kinder und Unbefugte vom Gerät fern.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.

3. All gemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Verwender Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie NIE mit Flüssigkeit befüllten Gegenstände, wie z.B. eine Vase, auf das Gerät.

Schützen Sie das Gerät vor Staub. Schützen Sie das Gerät vor extremen Temperaturen. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beacht en Sie eine minimale Entfernung von 2.5cm zwischen dem Gerät und jedem anderen Gegenstand.

Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, usw. verbunden.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Lassen Sie dieses Gerät von einem Fachmann installieren und warten.

• Das Gerät bei Temperaturschwankungen nicht sofort einschalten. Schützen Sie das Gerät vor Beschädigung, indem Sie es ausgeschaltet lassen bis es akklimatisiert ist (Zimmertemperatur erreicht hat).

• Dieses Gerät wurde für den professionellen Einsatz auf Bühnen, in Discotheken, Theatern, usw. entworfen und eignet sich nur für die Anwendung im Innenbereich. Verwenden Sie das Gerät mit einer Wechselspannung von 230VAC / 50Hz.

• Verwenden Sie abgeschirmte Kabel hoher Qualität mit niedriger Kapazität.
• Vermeiden Sie sehr lange Anschlusskabel. Beachten Sie, dass die Stecker nicht beschädigt sind, um Interferenzen zu vermeiden.
• Verbinden Sie jedes Kabel getrennt mit einem Gerät. Beachten Sie Ein- und Ausgänge.
• Stellen Sie die Masterfader und alle Lautstärkeregelungen auf die Mindestposition. Erhöhen Sie erst danach allmählich die Lautstärke.
• Verwenden Sie die Schiebeschalter vorsichtig. Schnelle Änderungen können den Verstärker übersteuern und die Lautsprecher beschädigen.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Eigenschaften

• Ausgänge: 2x Master (XLR und Cinch), 1x Rec (Cinch) und Booth-Ausgang (Cinch)
- Eingänge: 1x Cinch-Stecker, 2x Line (RCA) und 1x MIC (Combi)
- Trim: Verstärkung für jeden Eingangskanal
- Spitzenpegelmesser: erlaubt dem Gebraucher, sofort die Eingangskennzeichnen für jeden Kanal zu betrachten
• 'Talk Over'-Funktion: dämpft alle Kanäle um 14dB, außer dem Mikrofon
• Crossfader-Kurve: wählen Sie eine der 2 möglichen Kurven aus
• Kopfhörer-Balance zwischen 'Cue' und Masterausgang
• Gain-Regler (Verstärkung) mit 3-facher Klangregelung (+12/-26dB) pro Kanal
- MIC-Kanal 1 mit 3-facher Klangregelung (+12/-12dB), Gain, Cue und Talk-Over
• Ausgang für Hochleistungs-Kopfhörer, 1-Weg-Equalizer, Cue-Master-Mix

5. Umschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

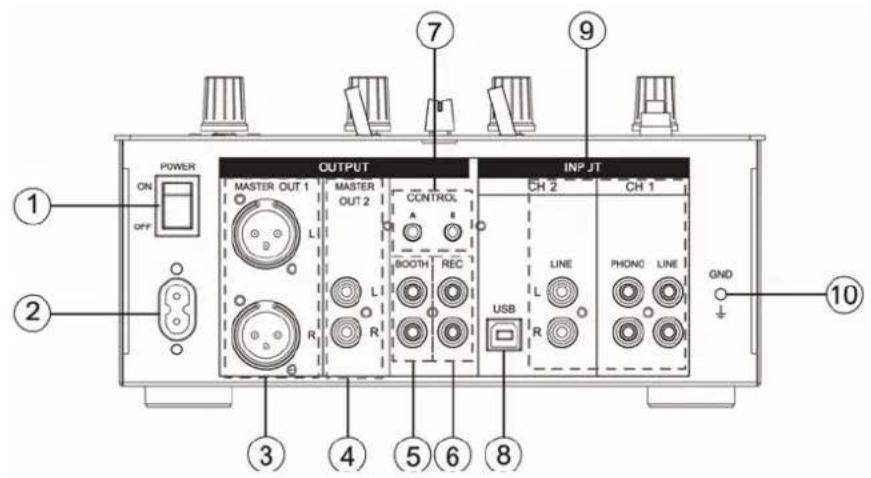

1	EIN/ AUS-Schalter: Schalten Sie das Gerät mit diesem Schalter ein und aus.
2	Netzanschluss: 230 VAC/50 Hz
3	MASTER-Ausgang: symmetrische XLR Audio-Ausgänge
4	Master RCA-Ausgang: RCA-Anschluss auf extra Verstärker (nicht mitgeliefert)
5	BOOTH: RCA-Anschluss für Booth-Monitor (nicht mitgeliefert)
6	REC: RCA-Anschluss auf Recorder (nicht mitgeliefert)
7	CONTROL A/ B: Eingänge für CD-Spieler
8	USB: USB-Eingang
9	Eingänge (CH2-CH1): verbinden Sie ein externes Gerät (nicht mitgeliefert, z.B. Plattenspieler, CD-Spieler, usw.) mit diesen RCA-Buchsen (Cinch).
10	GND-Anschluss (Masse): Gibt es Interferenzen, verbinden Sie das Gerät dann mit diesem GND-Anschluss für Plattenspieler, um so eine Masse-Anschluss zu kreieren.

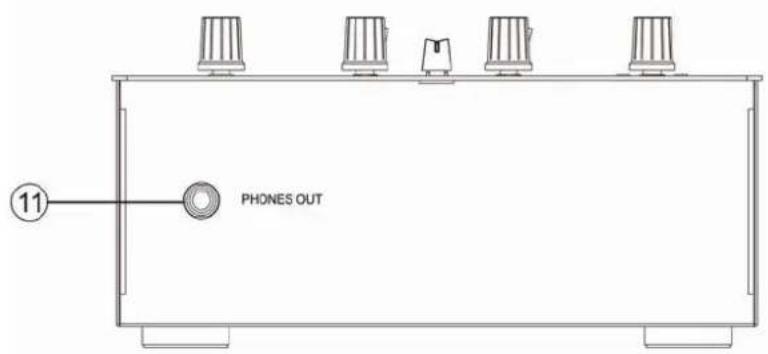

11	PHONES OUT: Anschluss für Kopfhörer

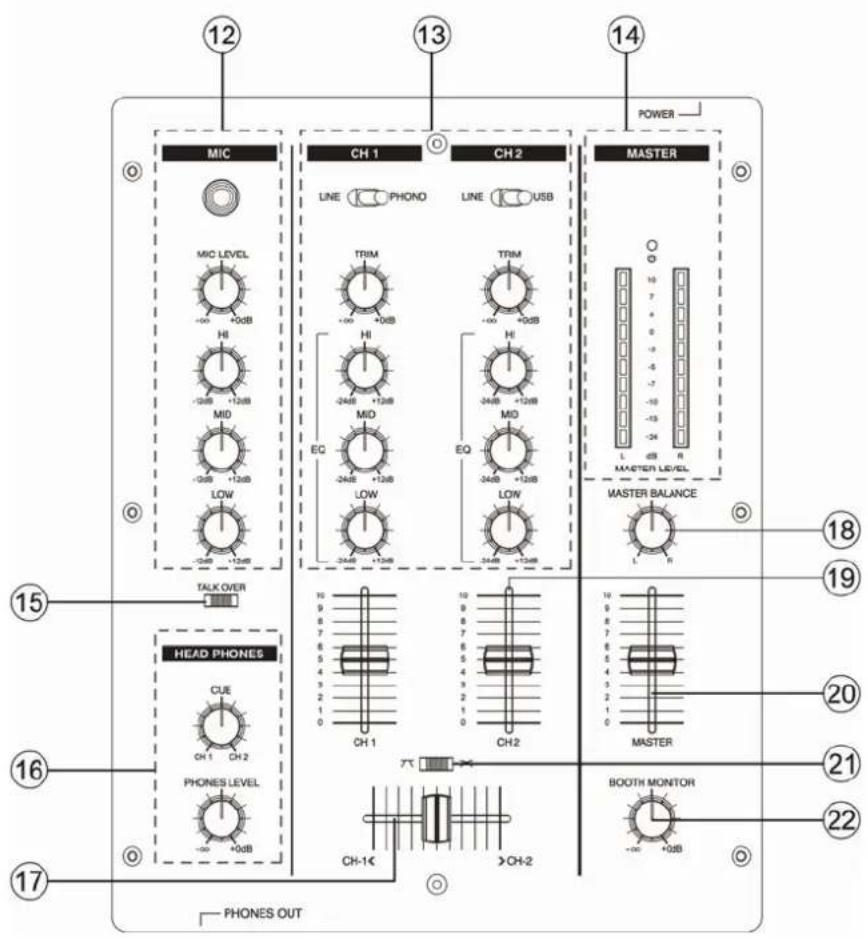

12	6.35mm-Anschluss für Mikrofon (nicht mitgeliefert).MIC LEVEL: Zum Regeln der Eingangslautstärke des MikrofonsHI/ MID/ LOW: Mikrofon-Equalizer
13	Einstellungen des Eingangskanals (CH1/CH2)Eingangsschalter:Kanal 1: LINE oder PHONO. Stellen Sie diese Taste auf PHONO wenn ein Plattenspieler (nicht mitgeliefert) mit dem LINE-Eingang verbunden ist; Ist dies nicht der Fall, so stellen Sie diese Taste auf LINE.Kanal 2: LINE oder USB. Stellen Sie diese Taste auf USB Stellen Sie diese Taste auf USB wenn Sie ein USB-Gerät mit dem USB-Port [8] verbinden; Ist dies nicht der Fall, so stellen Sie diese Taste auf LINE.TRIM: um den Eingangspegel einzustellenHI/MID/LOW: Kanalequalizer
14	LED-Messgerät: Zeigt das Niveau des Masterausgangs an.
15	TALK OVER: Drücken Sie diese Taste, um die Lautstärke für alles, außer dem Hauptmikrofon, auf 14dB zu reduzieren. Drücken Sie wieder, um den ursprünglichen Zustand wiederherzustellen.
16	KopfhörereinstellungenPHONES LEVEL: Stellen Sie die Ausgangslautstärke des Kopfhörers einCUE: Taste zum Mischen. Drehen Sie nach links, um Kanal 1 zu hören. Drehen Sie nach rechts, um Kanal 2 zu hören. Stellen Sie den Schiebeschalter in die mittlere Position, so werden beide Kanälen mit derselben Lautstärke abgespielt.
17	Horizontaler Schiebeschalter: Bewegen Sie den Schiebeschalter von links nach rechts um die Lautstärke von Kanal 2 allmählich zu erhöhen und, um Kanal 1 stumm zu schalten. Stellen Sie den Schiebeschalter in die mittlere Position, so werden beide Kanälen mit derselben Lautstärke abgespielt.
18	MASTER BALANCE: Regeln Sie die linke-rechte Balance des Masterausgangs
19	Kanal-Schiebeschalter: Verwenden Sie diesen Schiebeschalter, um das Niveau der Kanäle einzustellen.
20	Master-Lautstärkeregler: regeln Sie das Master-Ausgangsniveau
21	Cross Fader Curve: Wählen Sie eine der 2 möglichen Kurven aus (abrupter oder fließender Übergang).
22	BOOTH MONITOR: Regeln Sie das Niveau des Booth-Monitors

6. Reinigung und Wartung

• Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
• Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.)
• Mechanische bewegende Teile dürfen keine Spuren von Verschleiß aufweisen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
  • Die Teile dürfen nicht eigenmächtig ersetzt werden.

• Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

• Technische Daten

Stromversorgung		100-240Vac ~
Stromverbrauch		30W
Eingang	LINE 400mV
	PHONO	15mV
	MIC	10mV/
Frequenzgang		20Hz-20KHz
Signal-/Rauschabstand	LINE	85dB
	PHONO	75dB
	MIC	70dB
THD (Klirrfaktor)	LINE/PHONO < 0.02%
	Crosstalk (Nebensignaleffekte) > 15dB
Kanalequalizer HI	+12dB, -24dB (13kHz)
	MID +12dB, -24dB (1kHz)
	LOW +12dB, -24dB (70Hz)
MIC-Equalizer HI	+12dB, -12dB (10kHz)
	MID +12dB, -12dB (1kHz)
	LOW +12dB, -12dB (100Hz)
Abmessungen 290 x 226 x 117mm

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

EN

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall. - Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht

nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman® - Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinz

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
