INSTRUKCJA OBSŁUGI A 2534 PT Kärcher
Zmniejszenie wydajności ssania
Pełny worek filtracyjny
Urządzenie nie odkurza wody.
Zbiornik jest pełny.

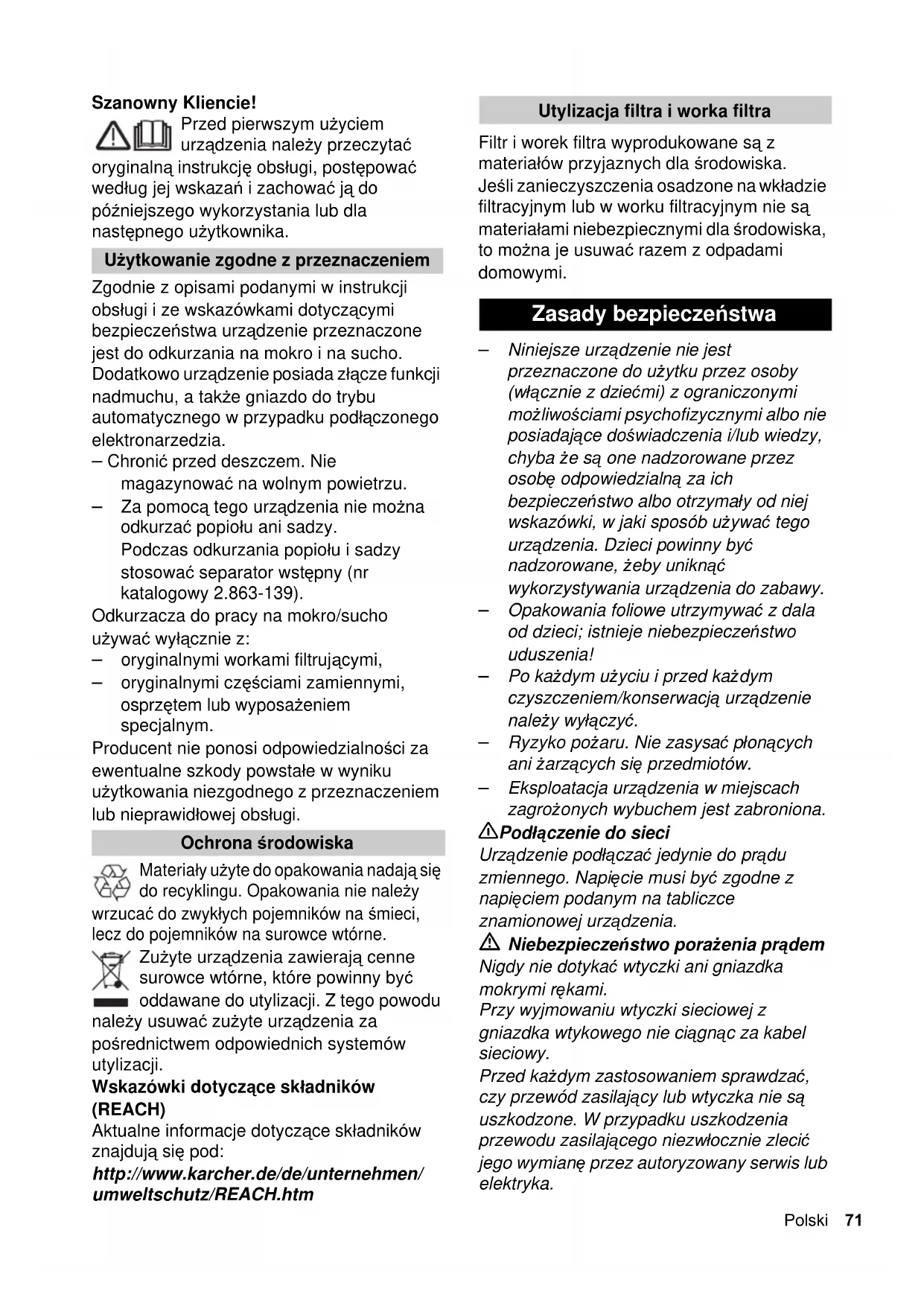

Przed pierwszym użyciem urządzenia należy zapoznać się z
oryginalną instrukcją obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.
Użytkowanie zgodne z przeznaczeniem
Zgodnie z opisami podanymi w instrukcji obsługi i ze wskazówkami dotyczącymi bezpieczeństwa urządzenie przeznaczone jest do odkurzania na mokro i na sucho. Dodatkowo urządzenie posiada złącze funkcyjne nadmuchu, a także gniazdo do trybu automatycznego w przypadku podłączonego elektronarzędzia.
- Chronić przed deszczem. Nie magazynować na wolnym powietrzu.
- Za pomocą tego urządzenia nie wolno odkurzać popiołu ani sadzy. Podczas odkurzania popiołu i sadzy stosować separator wstępny (nr katalogowy 2.863-139).
Odkurzacza do pracy na mokro/sucho używać wyłącznie z:
- oryginalnymi workami filtrującymi,
- oryginalnymi częściami zamiennymi, osprzętem lub wyposażeniem specjalnym.
Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.
Ochrona środowiska
Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy
wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne.
Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powodu
należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji.
Wskazówki dotyczące składników (REACH)
Aktualne informacje dotyczące składników znajdują się pod:
Utylizacja filtra i worka filtra
Filtr i worek filtra wyprodukowane są z materiałów przyjaznych dla środowiska. Jeśli zanieczyszczenia osadzone na wkładzie filtracyjnym lub w worku filtracyjnym nie są materiałami niebezpiecznymi dla środowiska, to można je usuwać razem z odpadami domowymi.
Zasady bezpieczeństwa
- Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami psychofizycznymi albo nie posiadające doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki, w jaki sposób używać tego urządzenia. Dzieci powinny być nadzorowane, aby uniknąć wykorzystywania urządzenia do zabawy.
- Opakowania foliowe utrzymywać z dala od dzieci; istnieje niebezpieczeństwo uduszenia!
- Po każdym użyciu i przed każdym czyszczeniem/konserwacją urządzenia należy wyłączyć.
- Ryzyko pożaru. Nie zasysać płonących ani żarzących się przedmiotów.
- Eksploatacja urządzenia w miejscach zagrożonych wybuchem jest zabroniona.
△Podłączenia do sieci
Urządzenie podłączać jedynie do prądu zmiennego. Napięcie musi być zgodne z napięciem podanym na tabliczce znamionowej urządzenia.
Niebezpieczeństwo porażenia prądem
Nigdy nie dotykać wtyczki ani gniazdka mokrymi rękami.
Przy wyjmowaniu wtyczki sieciowej z gniazdka nie ciągnąć za kabel sieciowy.
Przed każdym zastosowaniem sprawdzać, czy przewód zasilający lub wtyczka nie są uszkodzone. W przypadku uszkodzenia przewodu zasilającego niezwłocznie zlecić jego wymianę w autoryzowanym serwisie lub u elektryka.
W celu zapobiegania wypadkom spowodowanym prądem elektrycznym zaleca się stosowanie gniazdek z wyłącznikiem ochronnym (prąd wyzwalający o mocy znamionowej maks. 30 mA).
Uwaga
Określone substancje w wyniku zawirowania z zasysanym powietrzem mogą tworzyć wybuchowe opary i mieszanki!
Nigdy nie zasysać następujących substancji:
Wybuchowe lub łatwopalne gazy, ciecze i pyły (reaktywne). Reaktywne pyły metali (np. aluminium, magnez, cynk) w połączeniu z silnie alkalicznymi i kwasowymi środkami czyszczącymi. Nierozcieńczone silne kwasy i ługi. Rozpuszczalniki organiczne (np. benzyna, rozcieńczalniki do farb, aceton, olej opałowy).
Substancje te mogą ponadto reagować z materiałami zastosowanymi w urządzeniu.
Uruchomienie
Opis urządzenia
Niniejsza instrukcja obsługi opisuje podstawowe modele przedstawionych na okładce odkurzaczy do pracy na mokro/sucho. Na ilustracjach pokazane jest wyposażenie maksymalne. W zależności od modelu istnieją różnice w wyposażeniu i w dostarczonych akcesoriach.
Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia uszkodzeń w transporcie należy zwrócić się do dystrybutora.
Rysunki patrz strona 2
1 Uchwyt do noszenia/przenoszenia 2 Włącznik/wyłącznik 3 Złącze nadmuchu 4 Regulacja funkcji nadmuchu 5 Przyłącze węża ssącego 6 Kółka skrętne 7 Schowek na akcesoria 8 Przechowywanie kabla sieciowego 9 Przewód zasilający z wtyczką
10 Gniazdo urządzenia 11 Wąż ssący 12 Rury ssące 2 × 0,5 m 13 Ssawka podłogowa, przeczana (A 2534 pt / A 2574 pt) 14 Ssawka podłogowa z wkładem do podłóg twardych (A 2234 pt) 15 Ssawka szczelinowa 16 Worek filtracyjny 17 Wąż ssący Flex-Tool 18 Przejściówka
Montaż akcesoriów
Rysunek 1
Złożyć uchwyt do noszenia. Zdjąć obudowę silnika i wyjąć akcesoria ze zbiornika.
Rysunek 2
→ Przymocować kółka skrętne do dna zbiornika. W razie potrzeby włożyć worek filtrujący. Nałożyć na zbiornik obudowę silnika i zamknąć ją.
Rysunek 3
→ Podłączyć akcesoria.
Obsługa
Stosować zawsze nabój filtrujący, zarówno podczas odkurzania na mokro, jak i na sucho!
Włączanie urządzenia
Rysunek 4
→ Podłączyć urządzenie do zasilania. → Włączyć urządzenie za pomocą włącznika/wyłącznika.
Położenie I: Tryb normalny, odkurzanie lub nadmuch
Położenie II: Tryb automatyczny z podłączonymi elektronarzędziami
Położenie 0: Urządzenie z podłączonym elektronarzędziem jest wyłączone
Odkurzanie na sucho
Rysunek 5
Aby uniknąć pylenia podczas usuwania kurzu z filtra, zalecamy stosowanie worka filtrującego. Ma to również tę zaletę, że nabój filtrujący nie brudzi się tak szybko.
Pracować tylko przy użyciu suchego wkładu filtracyjnego! → Dlatego: przyciem należy dobrze wysuszyć mokry filtr! Założone worki filtrujące mogą pęknąć! → Dlatego: w odpowiednim czasie wymienić worek filtrujący! Podczas odkurzania drobnego pyłu worek filtracyjny powinien być zawsze założony! → Stopień napełnienia worka filtracyjnego zależy od rodzaju zasysanych śmieci. W przypadku drobnego pyłu, piasku itp., worek filtracyjny należy zmieniać częściej. → Podczas odkurzania popiołu i sadzy stosować separator wstępny (nr katalogowy 2.863-139).
Rysunek 6
Odkurzanie powierzchni twardych A 2534 pt / A 2574 pt:
Nacisnąć nogą przełącznik na ssawce podłogowej. Listwy szczotkowe na spodzie ssawki podłogowej są wysunięte.
A 2234 pt:
Na ssawkę podłogową założyć wkład do podłóg twardych. Szczotki powinny być skierowane do przodu.
Odkurzanie wykładzin dywanowych A 2534 pt / A 2574 pt:
Nacisnąć nogą przełącznik na ssawce podłogowej. Listwy szczotkowe na spodzie ssawki podłogowej są wsunięte.
A 2234 pt:
Nie stosować wikładu do podłóg twardych.
Funkcja nadmuchu
Przykładowe zastosowanie: wydmuchiwanie liści lub kurzu z garażu, praca przy warsztacie.
Rysunek 7
→ Podłączyć wąż ssący. Otworzyć suwak regulacji funkcji nadmuchu i wybrać zadaną siłę nadmuchu.
Odkurzanie na mokro
Uwaga:
Nie stosować worków filtrujących!
W przypadku wytworzenia piany lub wypływu cieczy natychmiast wyłączyć urządzenie!
Wskazówka: Gdy zbiornik jest pełny, pływak zamyka otwór ssący, a turbina ssąca pracuje na zwiększonych obrotach. W tym przypadku natychmiast wyłączyć urządzenie i opróżnić zbiornik.
Praca przy użyciu elektronarzędzi
→ W razie potrzeby dopasować przy użyciu noża do średnicy złącza narzędzia elektrycznego.
Rysunek 8
Do odkurzacza można podłączać elektronarzędzia o mocy 100-2100 W.
| A 2234 pt A 2534 | pt
A 2574 pt |
| EU 100 | - 2100 W 100 - 21 | 00 W |
| CH 100 | - 1100 W 100 - 90 | 0 W |
| GB 100 | - 1800 W 100 - 16 | 00 W |
→ A) Nałożyć na wąż ssący załączoną przejściówkę i połączyć ze złączem elektronarzędzia. lub → B) Zastosować wąż ssący Flex-Tool, grubszą końcówkę nałożyć bezpośrednio na wąż ssący, a drugą końcówkę na dołączoną przejściówkę i połączyć ze złączem elektronarzędzia.
Rysunek 9
→ Podłączyć wtyczkę elektronarzędzia do odkurzacza. Ustawić włącznik odkurzacza w położeniu II i rozpocząć pracę. Wskazówka: Po włączeniu elektronarzędzia turbina ssąca zaczyna działać z opóźnieniem 0,5 sekundy. Po wyłączeniu elektronarzędzia turbina ssąca pracuje jeszcze przez ok. 5 sekund w celu zebrania pozostałego brudu w wężu ssącym.
Zakończenie pracy
→ Wyłączyć urządzenia i wyjąć wtyczkę z gniazdka sieciowego.
Opróżnić zbiornik.
Rysunek 10
Zdjąć obudowę silnika i opróżnić zbiornik.
Przechowywanie urządzenia
Rysunek 11
Umieścić akcesoria w schowkach i uchwytach na urządzeniu i przechowywać odkurzacz w suchym pomieszczeniu.
Transport urządzenia
→ W czasie transportu urządzenia w samochodzie należy je mocno zabezpieczyć.
Czyszczenie i konserwacja
Ryzyko obrażeń
Przed rozpoczęciem konserwacji lub naprawy wyłączyć urządzenia i odłączyć je od sieci.
Czyszczenie urządzenia i akcesoriów
Uwaga
Nie stosować mleczka do szorowania, środka do czyszczenia szkła ani uniwersalnego środka czyszczącego! Nigdy nie zanurzać urządzenia w wodzie.
→ Urządzenie i akcesoria z tworzywa sztucznego należy czyścić zwykłym środkiem do czyszczenia tworzyw sztucznych. → W razie potrzeby wypłukać zbiornik i akcesoria wodą i osuszyć przed ponownym użyciem.
Instrukcje ogólne
Gwarancja
W każdym kraju obowiązują warunki gwarancji wydanej przez nasze przedstawicielstwo handlowe w tym kraju. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W przypadku roszczenia gwarancyjnego proszę zwrócić się z urządzeniem wraz z wyposażeniem i dowodem kupna do waszego sprzedawcy lub do najbliższego autoryzowanego punktu serwisowego.
(Adres znajduje się na odwrocie)
Serwis firmy
W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy KÄRCHER.
(Adres znajduje się na odwrocie)
Zamawianie części zamiennych i akcesoriów specjalnych
Wybór najczęściej potrzebnych części zamiennych znajduje się na końcu instrukcji obsługi.
Części zamienne i akcesoria dostępne są u sprzedawcy albo w oddziale firmy KARCHER. (Adres znajduje się na odwrocie)
Pomoc w usuwaniu usterek
Skuteczność odkurzania pogarsza się
Akcesoria, wąż ssący albo rury ssące są zapchane
→ Udrożnić przy pomocy kija.
Worek filtra jest pełny
→ Wstawić nowy worek filtra.
Filtr naboju jest zabrudzony
Wyjąć i oczyścić filtr. Jeżeli brudu nie można usunąć, umyć pod bieżącą wodą, przed ponownym wstawieniem w pełni osuszyć. Przy trwałych zabrudzeniach albo uszkodzeniach wymienić element.
Urządzenie nie zasysa wody
Zbiornik jest pełny
→ Wyłączyć urządzenie i opróżnić zbiornik.
Dane techniczne
| A 2234 pt | A 2534 pt
A 2574 pt |
| Napiȩcie 220-240V | |
| Rodzaj przydu 50/60 Hz | |
| Bezpiecznik sieciowy (zwłoczny) | 16 A |
| Pojemnosć zbiornika | 18 | 25 | | |
| Maks. ilosc zasysanej cieczy | 8 | 13 | | |
| Moc Pznam. | 1200 W 1 | 400 W |
| Moc Pmaks. | 1400 W 1 | 600 W |
| kabel sieciowy H 05VV-F3G1,5 |
| Poziom ciasnienia akustycznego (EN 60704-2-1) | 75 dB(A) |
Zmiany techniczne zastrzeżone!
