INSTRUKCJA OBSŁUGI CP30 SWISSVOICE

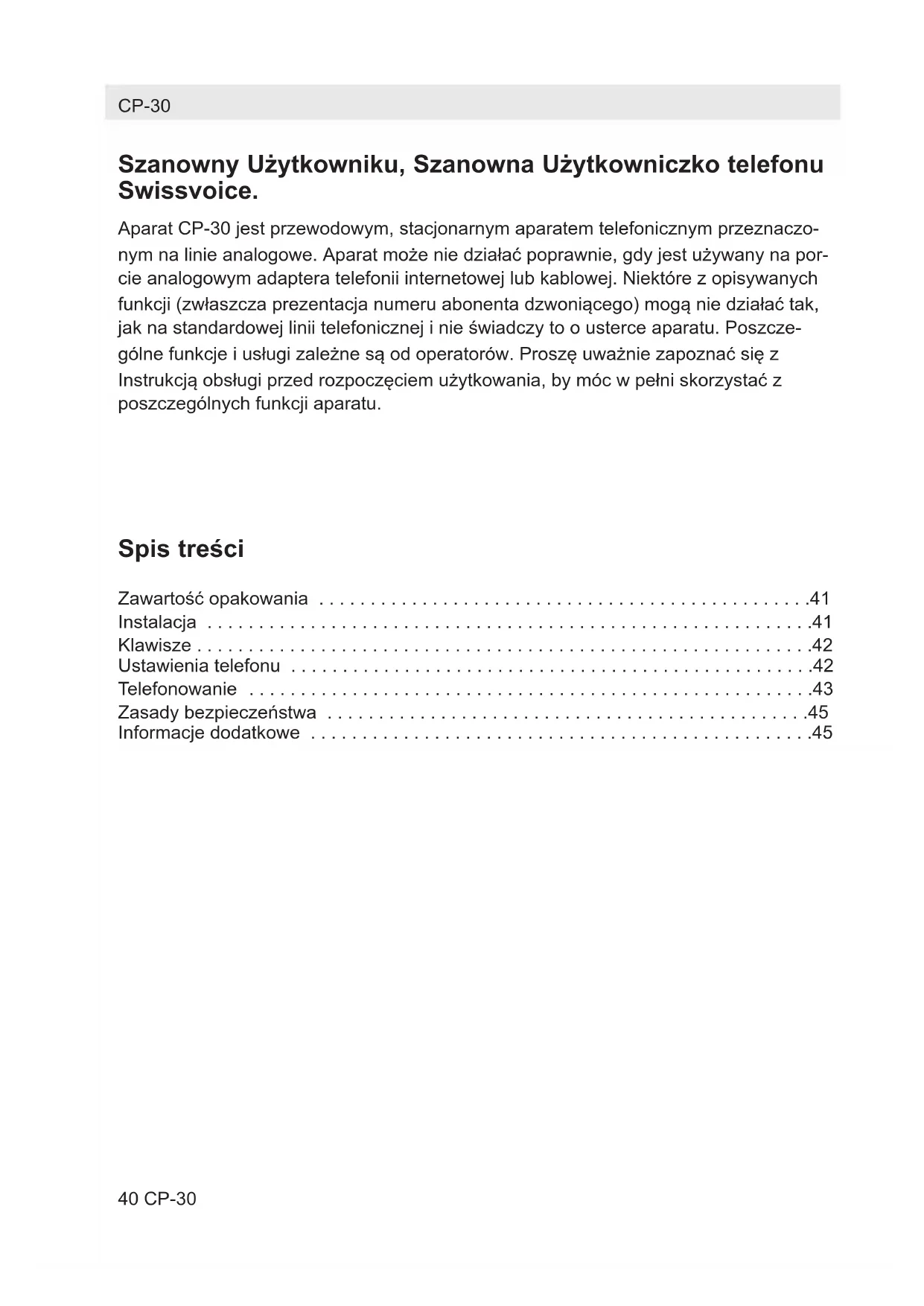

Szanowny Użytkowniku, Szanowna Użytkowniczko telefonu Swissvoice.

Aparat CP-30 jest przewodowym, stacjonarnym aparatem telefonicznym przeznaczonym na linie analogowe. Aparat może nie działać poprawnie, gdy jest używany na porcie analogowym adaptera telefonii internetowej lub kablowej. Niektóre z opisywanych funkcji (zwłaszcza prezentacja numeru abonenta dzwoniącego) mogą nie działać tak, jak na standardowej linii telefonicznej i nie świadczy to o usterce aparatu. Poszczególne funkcje i usługi zależne są od operatorów. Proszę uważnie zapoznać się z Instrukcją obsługi przed rozpoczęciem użytkowania, by móc w pełni skorzystać z poszczególnych funkcji aparatu.

Spis treści

Zawartość opakowania ....41

Instalacja 41

Klawisze 42

Ustawienia telefonu 42

Telefonowanie 43

Zasady bezpieczeństwa 45

Informacje dodatkowe 45

Zawartość opakowania

• 1 aparat telefoniczny CP-30
• 1 przewód telefoniczny
• 1 słuchawka
• 1 przewód słuchawkowy
• 1 instrukcja obsługi

Instalacja

Umiejscowienie aparatu

Aparat należy umieścić na płaskiej, stabilnej powierzchni tak, by przewód liniowy sięgnął do gniazdka telefonicznego. Aparat można również zamocować na ścianie za pomocą kołków.

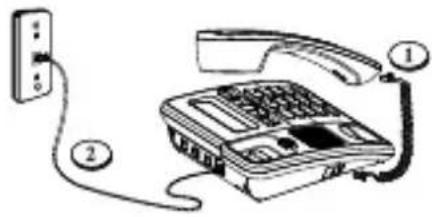

1. Podłącz słuchawkę za pomocą przewodu słuchawkowego.
2. Podłącz przewód telefoniczny.

Montaż na ścianie

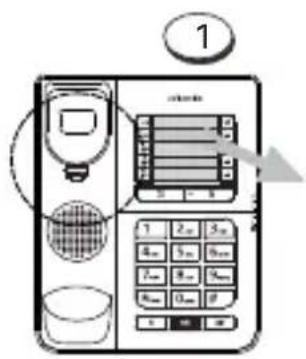

1. Odwróć haczyk zabezpieczający tak jak pokazano to na ilustracji.

Haczyk zabezpieczający

Położenie biurkowe Rotacja 180°

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Haczyk zabezpieczający służy zabezpieczeniu słuchawki przed samoczynnym spadnięciem w sytuacji gdy aparat jest zamontowany na ścianie.

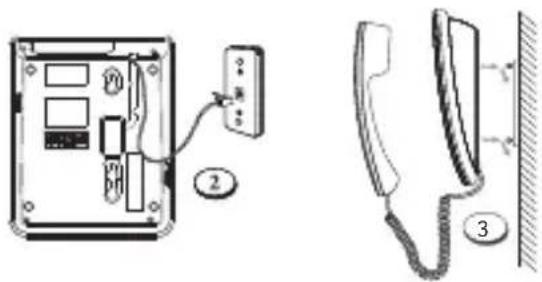

1. Powieś aparat na przygotowanych wcześniej kołkach montażowych, podłącz przewód telefoniczny do gniazdka w puszcze telefonicznej a od strony aparatu do gniazda oznaczonego symbolem 📞
2. Osadź aparat na kołkach montażowych tak jak pokazano to na ilustracji (upewnij się, że wisi stabilnie).

Przełącznik regulacji głośności dzwonka Przełącznik trybu tonowego / pulsowego Przełącznik czasu Flash Klawisze pamięci M1 - M0 Lista pamięci numerów zwiawice Przełącznik regulacji głośności głośnika Dioda sygnalizacyjna (wyciszony mikrofon) Klawisz wyciszenia mikrofonu Dioda sygnalizacyjna (aparat w użyciu) Dioda sygnalizacyjna (nowe połączenia) 1 2 ABC 3 DOT 4 CAT 5 JOL 6 MBIO 7 FORD 8 TUV 9 WXYZ ★ FORD 0 CHER # R Klawisz Flash Mikrofon Klawisz ponownego wyboru Klawisz trybu głośnomówiącego

Ustawienia telefonu

Uwaga : Można dopasować poszczególne ustawienia aparatu opisane poniżej.

Regulacja głośności głośnika

Możesz ustawić trzy poziomy głośności głośnika słuchawki za pomocą przełącznika po prawej stronie aparatu.

Regulacja głośności dzwonka

Każdorazowe nadejście połączenia będzie sygnalizowane dzwonkiem, można regulować jego głośność na poziom wysoki, średni bądź niski za pomocą przełącznika (oznaczony jest rysunku poniżej symbolem A).

Regulacja trybu wybierania

Można ustawić przełącznik w pozycji P (PULSOWE) lub T (TONOWE) aby dokonać właściwego wyboru trybu wybierania. W nowoczesnych centralach telefonicznych stosuje się wybieranie tonowe (przełącznik oznaczony jest na rysunku poniżej symbolem B).

Ustawienie czasu Flash

Ustawienie czasu flash jest funkcją centralkową (PBX) i jego długość jest istotna np.: przy przełączaniu rozmów na inne aparaty w ramach połączeń wewnętrznych. Zmianę czasu Flash dokonujemy przełącznikiem C (do wybory 3 długości czasu, domyślna 100ms).

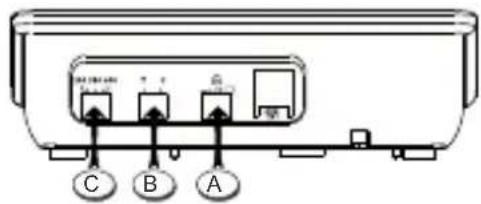

C B A

A – Przełącznik głośności dzwonka
B – Przełącznik trybu wybierania Tonowe / Pulsowe
C – Przełącznik czasu Flash

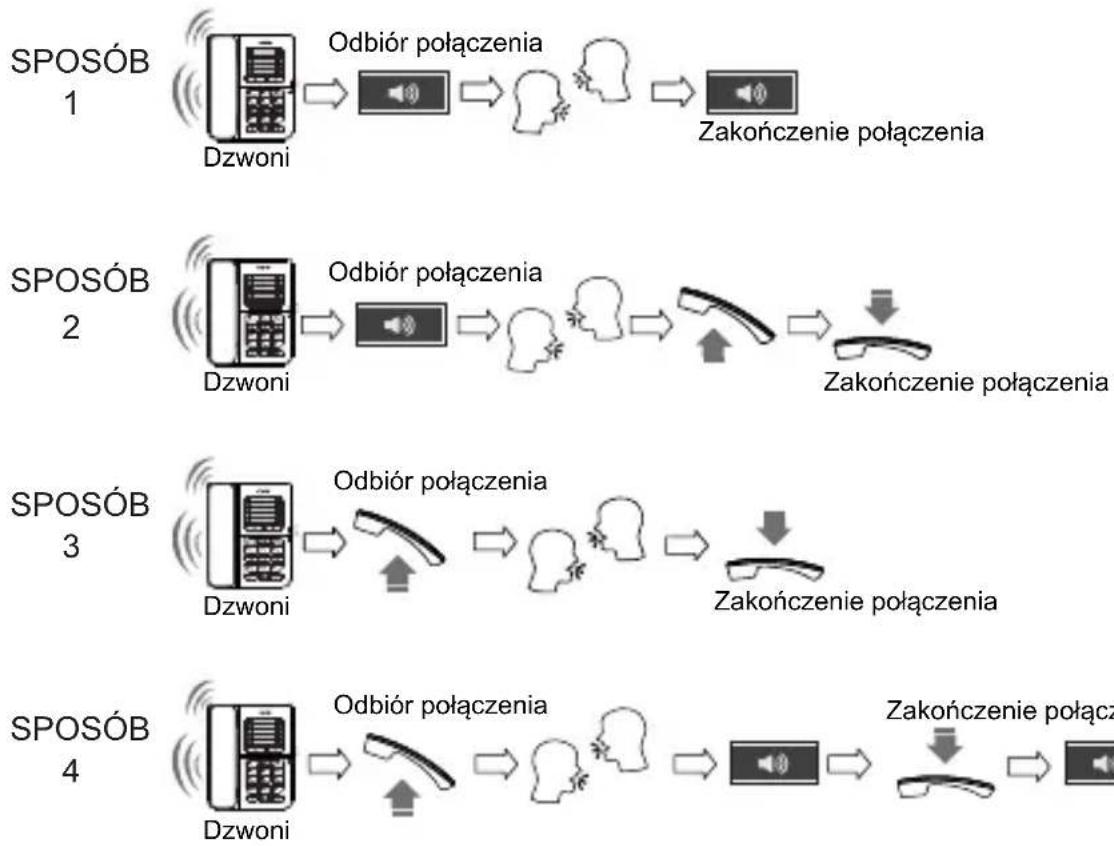

Telefonowanie Odbieranie połączenia

Wykonywanie połączeń


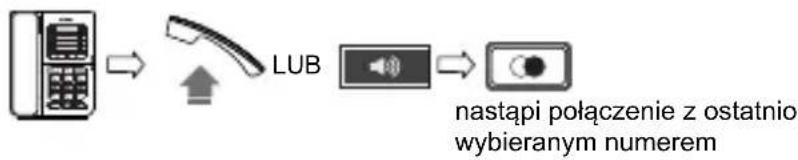

Ponowny wybór

Wyciszenie mikrofonu

Podczas rozmowy istnieje możliwość wyciszenia mikrofonu (np. gdy chcemy dyskretnie zamienić z kims słowo w pokoju). Aby wyłączyć mikrofon naciśnij, symbol wyciszenia ukaże się na wyświetlaczu. Naciśnij ponownie, aby dezaktywować funkcję wyciszenia.

Dostęp do usług sieciowych

Podczas trwającej rozmowy, naciśnij, aby uzyskać dostęp do usług sieciowych za Pomocą specjalnych kodów (skontaktuj się z operatorem po więcej szczegółów).

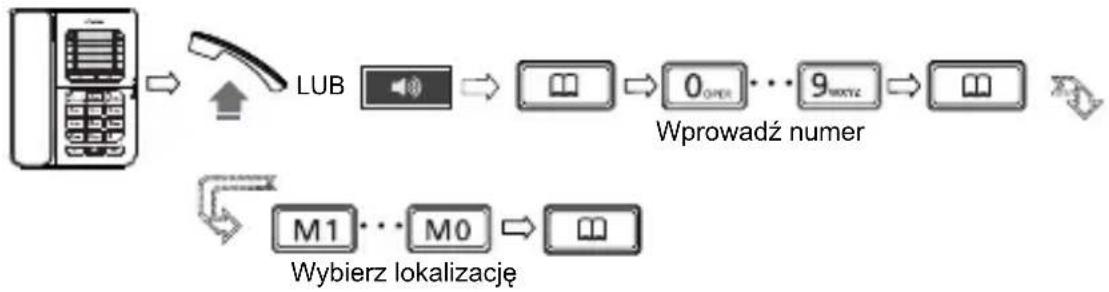

Lista pamięci / edycja numerów


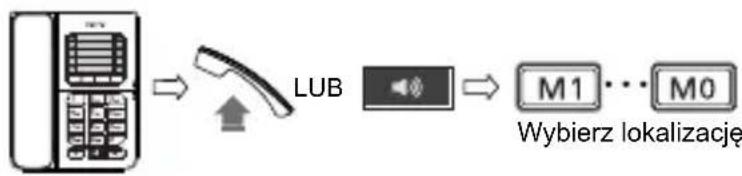

Szybki wybór z listy pamięci

Zasady bezpieczeństwa

Proszę zastosować się do poniższych wskazówek:

- Proszę użytkować aparat z dala od:

– źródeł ciepła (piekarnik, kaloryfer itp.)
– dużego nasłonecznienia (parapet okienny),
– źródeł oddziaływania radiowego.

• Proszę chronić aparat przed kurzem, wilgocią, agresywnymi płynami oraz parą wodną.
• Proszę stosować tylko przewody załączone w zestawie.
• Nie podłączaj przewodu liniowego do gniazdek innych niż telefoniczne.
• Używaj tylko oryginalnych akcesoriów.
• Upewnij się, że przewód liniowy jest ułożony w bezpieczny sposób.

Informacje dodatkowe

Konserwacja

Twój telefon jest zaawansowanym produktem o nowoczesnym wyglądzie i konstrukcji, dlatego należy dbać o jego czystość i uważać na niego podczas transportu. Elementów obudowy nie należy czyścić silnymi środkami chemicznymi. Do czyszczenia należy stosować delikatnie nawilżoną antystatyczną szmatkę.

Uwaga: Prosimy nie zostawiać aparatu w pomieszczeniach o dużym zawilgoceniu takich jak np.: łazienka (prysznic, wanna), parapet okna (może być wilgotny podczas deszczu, jeśli okno zostanie uchylone).

Recykling (utylizacja)

Jeśli przestaniesz używać telefonu i zechcesz się go pozbyć, pamiętaj, że nie wolno wyrzucać go do tradycyjnego kosza na śmieci. Prosimy o odniesienie go do punktu zbiórki odpadów elektrycznych i elektronicznych w Twojej gminie (dzielnicy), gdzie zostanie przyjęty nieodpłatnie.

Symbol widniejący na produkcie, w instrukcji obsługi i/lub na opakowaniu określa sposób jego utylizacji. Wszystkie podzespoły aparatu należy utylizować w sposób przyjazny dla środowiska naturalnego.

Niektóre elementy, z których wykonany jest aparat, można ponownie wykorzystać w procesie recyklingu, zmniejszając tym samym ilość szkodliwych odpadów. Więcej informacji na ten temat dostępnych jest w Internecie pod hasłem recykling.

Warunki gwarancji

Szanowny Kliencie,

Dziękujemy za zakup naszego produktu. Urządzenia firmy Swissvoice są zaprojektowane i wyprodukowane według najnowszych technologii, reprezentują europejskie standardy jakości i niezawodności oraz oferują najwyższą funkcjonalność i niepowtarzalną stylistykę. Przed rozpoczęciem korzystania ze sprzętu należy zapoznać się z procedurami instalacji oraz warunkami eksploatacyjnymi urządzenia szczegółowo opisanymi w jego Instrukcji Obsługi. W przypadku jakichkolwiek problemów prosimy o zwrócenie się do Autoryzowanego Serwisu firmy Swissvoice pod numerem telefonu 801 800 308. Nasi konsultanci służą Państwu pomocą w zakresie porad technicznych i eksploatacyjnych oraz realizacji uprawnień gwarancyjnych.

Warunki gwarancji

Swissvoice S.A. zwana dalej jako „Swissvoice” udziela niniejszym kupującemu gwarancji na urządzenie, opisane szczegółowo w fakturze oraz Karcie Gwarancyjnej, co do jego dobrej jakości i wykonania. Okres gwarancji wynosi 24 miesiące począwszy od daty odbioru urządzenia, potwierdzonej podpisem i pieczęcią sprzedawcy, zaś gwarancja zostaje udzielona zgodnie z wymienionymi niżej warunkami. Do uznania roszczenia gwarancyjnego w imieniu Swissvoice w Polsce uprawniony jest wyłącznie Autoryzowany Serwis Swissvoice zwany dalej „Autoryzowanym Serwisem”.

§ 1 Zakres gwarancji

1. Gwarancja dotyczy uszkodzeń urządzeń i oprogramowania. Wraz z niniejszą gwarancją Swissvoice potwierdza, iż urządzenie jest wolne od wad zarówno tkwiących w materiale jak i związanych z niewłaściwym jego wykonaniem (wady powstałe z przyczyny tkwiącej w produkcie), które mogłyby pogarszać lub zakłócać działanie urządzenia w stosunku do danych zawartych w Instrukcji Obsługi dołączonej w momencie jego nabycia.
2. Postępowanie gwarancyjne jest przeprowadzane w taki sposób, że zgodnie z decyzją Swissvoice, urządzenie lub jego poszczególne części zostaną wymienione lub naprawione.

3. Kupującemu przysługuje wymiana urządzenia na nowe, jeżeli:

4. w okresie gwarancji Autoryzowany Serwis dokona trzech napraw gwarancyjnych, a urządzenie nadal będzie wykazywało wady, które uniemożliwiają jego użytkowanie zgodne z przeznaczeniem,

5. Autoryzowany Serwis stwierdzi na piśmie, że usunięcie wady nie jest możliwe.

6. Własność wymienionych na nowe części zamiennych przysługuje Swissvoice bez zwrotu ich wartości.

7. Firma Swissvoice zobowiązana jest wywiązać się z obowiązków wynikających z gwarancji w terminie 21 (dwudziestu jeden) dni roboczych, a w wyjątkowych przy-

padkach, w szczególności związanych z koniecznością sprowadzenia niezbędnych części z zagranicy, w terminie do 31 (trzydziestu jeden) dni roboczych.

1. W przypadku uznania roszczeń reklamacyjnych koszty materiałów i robocizny (materiały dostarczone przez Swissvoice oraz robocizna wykonana przez Swissvoice) ponoszone są przez Swissvoice.

§ 2 Okres gwarancji

1. Okres gwarancji rozpoczyna się począwszy od dnia wydania kupującemu urządzenia przez sprzedawcę (data sprzedaży wpisana na karcie gwarancyjnej musi być zgodna z datą faktury/paragonu). Wszystkie roszczenia gwarancyjne zostaną rozpatrzone pod warunkiem, że zostaną zgłoszone w okresie gwarancji w formie pisemnej do Swissvoice. Okres gwarancji dla sprzętu kończy się z upływem 24 miesięcy licząc od dnia wydania urządzenia.

§ 3 Postępowanie gwarancyjne

1. Kupujący, który wykonuje uprawnienia wynikające z gwarancji, obowiązany jest skontaktować się ze sprzedawcą w celu dokonania diagnostyki (zarówno Klient jak i Sprzedawca powinni korzystać z pomocy telefonicznej konsultanta Swissvoice pod numerem Infolinii 801 800 308). Zgłoszenia reklamacji oraz uzgodnienia optymalnego sposobu przekazania urządzenia do naprawy dokonuje sprzedawca bądź klient u konsultanta Autoryzowanego Serwisu pod numerem Infolinii 801 800 308.

Autoryzowany Serwis Swissvoice

Infolinia 801 800 308

tel. [phone], faks 22 351 28 34

(poniedziałek-piątek 8.30-16.30)

e-mail: [e-mail]

UWAGA! Dane Autoryzowanego Serwisu Swissvoice mogą ulegać zmianom, dlatego najbardziej aktualne dane są zawsze dostępne na stronie internetowej www.swissvoice.net

1. W wypadku uznania roszczeń reklamacyjnych koszty związane z transportem urządzenia od i do kupującego i ubezpieczeniem ponosi Swissvoice SA.

2. Do uznania roszczenia gwarancyjnego w imieniu Swissvoice uprawniony jest w Polsce wyłącznie Autoryzowany Serwis.

3. Z zastrzeżeniem ust.5 roszczenia gwarancyjne zostaną uznane tylko wtedy, jeżeli urządzenie zostało zapakowane w oryginalne opakowanie producenta oraz jeżeli została dołączona poprawnie i w całości wypełniona karta gwarancyjna wraz z fakturą/paragonem zakupu. Egzemplarz karty gwarancyjnej winien wskazywać

wszystkie niezbędne dane dotyczące daty sprzedaży urządzenia, nazwy i numeru seryjnego urządzenia oraz dane dotyczące odbiorcy.

1. Jeżeli urządzenie zostanie przesłane do Autoryzowanego Serwisu w innym opakowaniu niż zostało określone w § 3 ust.4, kupujący ponosi całkowitą odpowiedzialność za przesłane urządzenie, w szczególności za uszkodzenia mechaniczne powstałe w transporcie i może zostać w związku z tymi uszkodzeniami pozbawiony gwarancji na to urządzenie w zakresie spowodowanym tymi uszkodzeniami.

UWAGA!

Do przesłanego urządzenia należy dołączyć krótki opis stwierdzonego uszkodzenia w tym: objawy zewnętrzne, środowisko pracy, w jakim się ujawnia, a także czas pracy, po upływie którego zazwyczaj występuje. Ponadto zaleca się podać dokładne dane kontaktowe osoby bezpośrednio korzystającej z urządzenia w celu ewentualnej konsultacji co do charakteru uszkodzenia.

§ 4 Wyłączenie gwarancji

1. Gwarancja nie obejmuje przypadków, gdy:

2. urządzenie zostało uszkodzone lub zniszczone na skutek działania siły wyższej lub wpływów środowiska (pożar, powódź, wilgoć, wyładowania atmosferyczne, przepięcie w sieci telefonicznej lub energetycznej, itp.)

3. uszkodzenie spowodowane jest niewłaściwym użytkowaniem urządzenia, w szczególności w sposób niezgodny z Instrukcją Obsługi;
4. urządzenie zostało otwarte lub było naprawiane przez nieautoryzowany punkt serwisowy lub inną osobę;
5. urządzenie wykazuje jakiegokolwiek rodzaju uszkodzenia mechaniczne, zarówno wewnętrzne jak i zewnętrzne;

6. urządzenie było niewłaściwie transportowane i/lub składowane.

7. Gwarancją nie są objęte takie części jak akumulatory, obudowy, przewody oraz pozostałe elementy posiadające z natury określony czas zużycia, lub innego rodzaju wyposażenie dodatkowe.

8. Gwarancją nie są objęte czynności należące do normalnej obsługi eksploatacyjnej np.: zainstalowanie sprzętu, sprawdzenie działania, logowanie słuchawek, przypisywanie MSN itp.

9. Ponadto, żadne roszczenia gwarancyjne nie zostaną uznane w przypadku, gdy urządzenie nie posiada widocznego numeru seryjnego nadanego przez producenta.

§ 5 Warunki ogólne

1. Niniejsza gwarancja stanowi podstawę stosunku prawnego między kupującym a Swissvoice. Prawa i obowiązki stron reguluje wyłącznie treść postanowień ujętych w niniejszej gwarancji, a z którymi kupujący obowiązany jest zapoznać się przed

zawarciem umowy kupna urządzenia. Zawarcie umowy kupna jest jednoznaczne z przyjęciem warunków niniejszej gwarancji.

1. Sądem właściwym dla wszystkich sporów bezpośrednio i pośrednio związanych z niniejszą gwarancją, w takim zakresie jak jest dozwolone, jest sąd właściwy dla sie-dziby Swissvoice w Warszawie.
2. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Klienta wynikających z niezgodności towaru z umową (Ustawa z dn. 27.07.2002, Dz. U. Nr 141, poz. 1176).

Najbardziej aktualne dane adresowe Autoryzowanego Serwisu produktów Swissvoice znajdą Państwo na naszej stronie internetowej www.swissvoice.net lub pod numerem Infolinii 801 800 308.
