BEDIENUNGSANLEITUNG CP30 SWISSVOICE

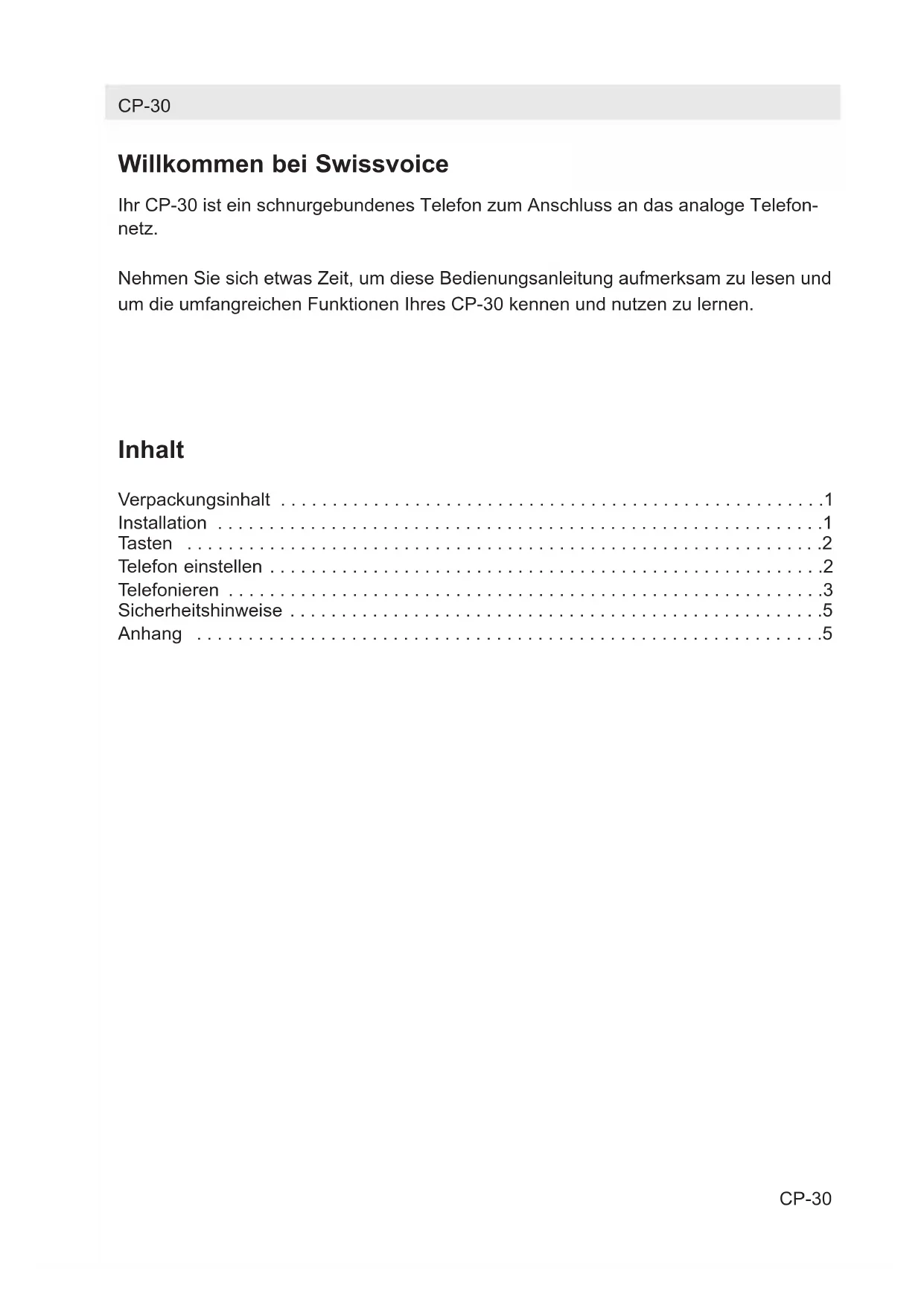

Willkommen bei Swissvoice

Ihr CP-30 ist ein schnurgebundenes Telefon zum Anschluss an das analoge Telefonnetz.

Nehmen Sie sich etwas Zeit, um diese Bedienungsanleitung aufmerksam zu lesen und um die umfangreichen Funktionen Ihres CP-30 kennen und nutzen zu lernen.

Inhalt

Verpackungsinhalt 1

Installation 1

Tasten 2

Telefon einstellen 2

Telefonieren ....3

Sicherheitshinweise 5

Anhang 5

Verpackungsinhalt

• 1 Basisstation
• 1 Telefonanschlusskabel
• 1 Hörer
• 1 Hörerkabel
• 1 Bedienungsanleitung

Installation

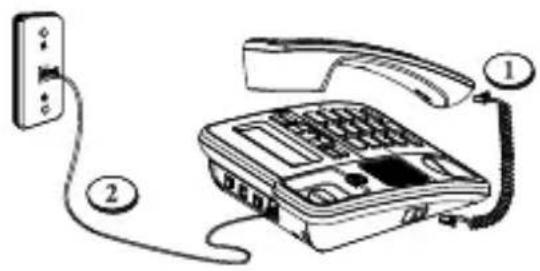

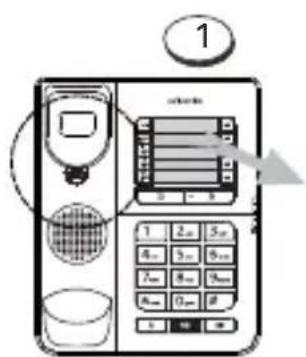

Anschließen des Gerätes

Stellen Sie Ihr Telefon auf eine glatte ebene Fläche wie etwa einen Tisch oder montieren Sie es an der Wand.

1. Hörer anschließen.
2. Telefonanschlusskabel anschließen.

1. Drehen Sie die Hörerhalterung für Wandmontage wie nachstehend gezeigt:

1 1 2=3=5=7=8=9=10=11=12=13=14=15=16=17=18=19=20=21=22=23=24=25=26=27=28=29=30=31=32=33=34=35=36=37=38=39=40=41=42=43=44=45=46=47=48=49=50=51=52=53=54=55=56=57=58=59=60=61=62=63=64=65=66=67=68=69=70=71=72=73=74=75=76=77=78=79=80=81=82=83=84=85=86=87=88=89=90=91=92=93=94=95=96=97=98=99=100=

Hörerhalterung für Wandmontage Grundeinstellung 180°drehen

Die Hörerhalterung ist notwendig um den Hörer bei Wandmontage (vertikal) zu halten.

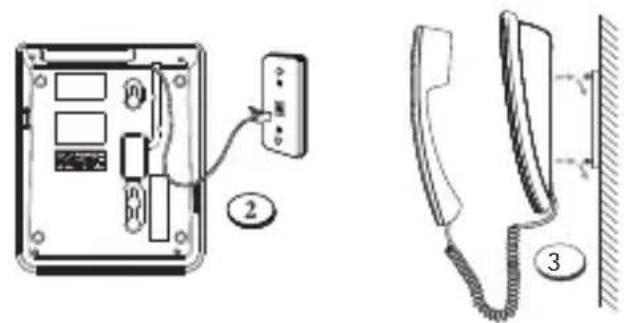

1. Befestigen Sie die Wandhalterung an der Wand und verbinden Sie das eine Ende des Telefonanschlusskabels mit der Telefonanschlussdose und das andere Ende mit der Telefonanschlussbuchse des Gerätes (Kennzeichnung)

2. Befestigen Sie das Telefon an der Wandhalterung wie dargestellt.

Tonruf-Lautstärkeregler Flash-Regler Wahlverfahren Speichertasten M1 - M0 Speichern Swissvoice Lautsprecher- Lautstärke-Regler Stumm-Anzeige-LED Mikrofon stummschalten Ein/Aus-LED Nachrichten-LED 1 2 ABC 3 DEF 4 CHI 5 ML 6 VND 7 PQIS 8 TUV 9 ARVZ * TONI 0 DPEK # R R-Taste (Flash) Wahlwiederholung Lautsprecher Mikrofon

Telefon einstellen

Hinweis : Ändern Sie vor dem ersten Gebrauch die unten beschriebenen Werkseinstellungen.

Lautsprecher-Lautstärke einstellen

Sie können während eines Gespräches die Lautsprecher-Lautstärke mittels des Reglers auf der rechten Seite Ihres CP-30 einstellen.

Tonruf-Lautstärke einstellen

Sie können die Tonruf-Lautstärke in 3 Stufen einstellen (leise, mittel, laut). Die Postition des Tonruf-Lautstärkereglers sehen Sie auf untenstehender Skizze unter A.

Impulswahl/Tonwahl einstellen

Sie können das Wahlverfahren: P = Impulswahl, T = Tonwahl. Die Postition des Reglers für das Wahlverfahren sehen Sie auf untenstehender Skizze unter B.

FLASH einstellen

Mit der Funktion FLASH können Sie die Netzfunktionen Ihres Netzbetreibers anwählen. Die Flashzeit ist abhängig von Ihrem lokalen Netzbetreiber. Sie können die Flashzeit mittels des Flash-Reglers einstellen. Die Postition des Reglers sehen Sie auf untenstehender Skizze unter C.

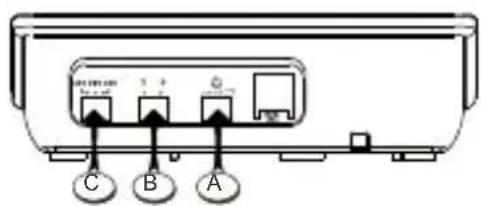

C B A

A - Tonruf-Lautstärkeregler
B - Regler für Wahlverfahren
C - Regler für Flash

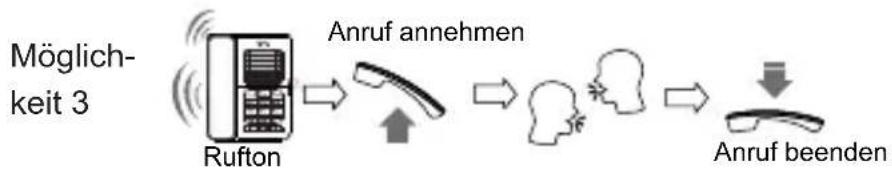

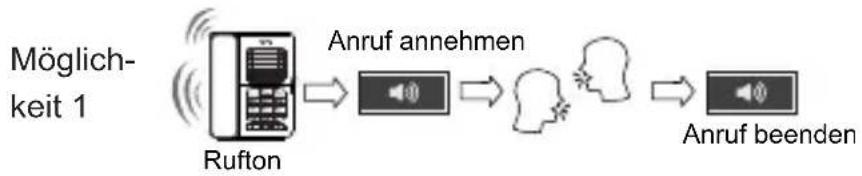

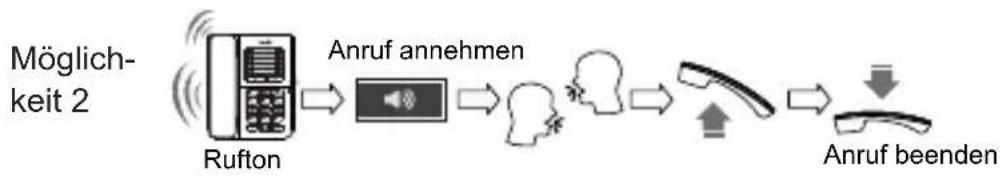

Telefonieren Anruf annehmen


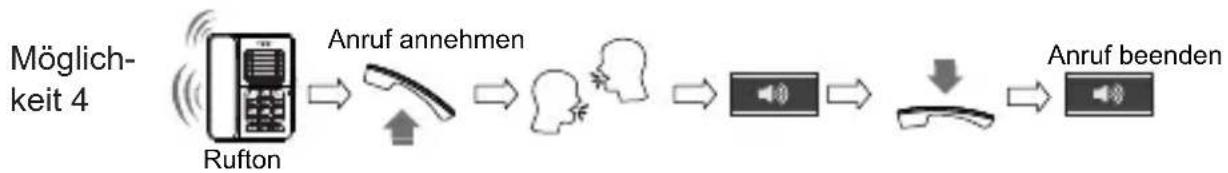

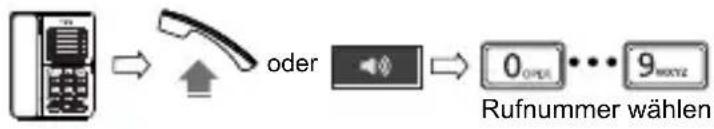

Rufnummer wählen


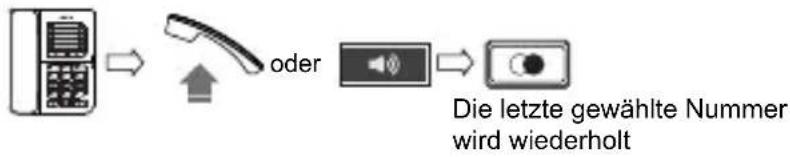

Wahlwiederholung

Mikrofon stummschalten (Mute)

Soll Ihr Gesprächspartner nicht mithören, können Sie das Mikrofon vorübergehend stummschalten. Während des Gesprächs Taste drücken. Die Stumm-Anzeige-LED leuchtet auf.

Taste erneut drücken, um das Mikrofon wieder einzuschalten.

Netzwerkdienste des Netzbetreibers anwählen

Drücken Sie während des Gesprächs die Taste. Das Gespräch wird unterbrochen und Sie gelangen zu den Netzwerkdensten Ihres Netzbetreibers.

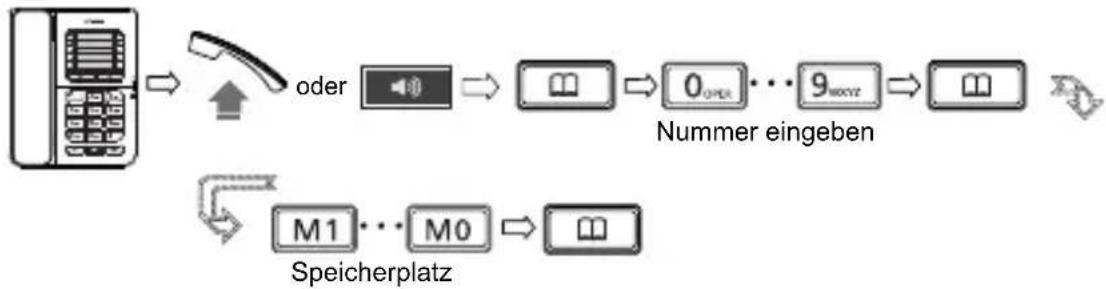

Neuen Eintrag im Nummernspeicher anlegen / Eintrag ändern


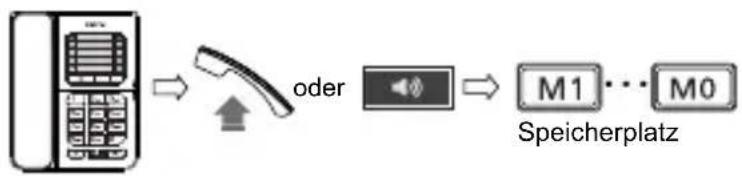

Rufnummer aus Speicher wählen

Sicherheitshinweise

Bitte beachten Sie:

- Stellen Sie das Gerät entfernt von:

• Wärmequellen,
  – direkter Sonneneinstrahlung,
  – anderen elektrischen Geräten auf.

• Schützen Sie das Gerät vor Nässe, Staub, aggressiven Flüssigkeiten und Dämpfen.

• Schliessen Sie die Anschluss-Schnüre nur an den dafür vorgesehenen Dosen an.
• Schliessen Sie nur zugelassenes Zubehör an.
• Stellen Sie die das Telefon nicht in Bädern oder Duschräumen auf.

Anhang

Pflege

Ihr Telefon ist ein Produkt, das in Design und Ausführung hohen Ansprüchen genügt. Es sollte daher mit Sorgfalt behandelt werden.

Zum Reinigen des Telefons wischen Sie das Gerät mit einem Antistatiktuch oder einem etwas angefeuchteten weichen Ledertuch ab, anschließend mit einem trockenen Tuch.

Entsorgungshinweis (Umweltschutz)

Am Ende der Lebensdauer des Produkts darf das Gerät nicht im normalen Hausmüll entsorgt werden. Bringen Sie es zu einer Sammelstelle zur Aufbereitung elektrischer und elektronischer Geräte. Das Symbol am Produkt, in der Bedienungsanleitung und/oder Verpackung zeigt dies an.

Einige der Materialien des Produkts können wiederverwendet werden, wenn Sie das Gerät in einer Aufbereitungsstelle abgeben. Mit der Wiederverwertung einiger Teile oder Rohmaterialien aus gebrauchten Produkten leisten Sie einen wichtigen Beitrag zum Umweltschutz.

Wenden Sie sich bitte an Ihre örtlichen Behörden, wenn Sie weitere Informationen über Sammelstellen in Ihrer Umgebung benötigen.

Garantiebestimmungen

Auf Ihr Gerät wird Garantie ab Kaufdatum im Rahmen der gesetzlichen Bestimmungen des Landes, in dem Sie Ihr Gerät gekauft haben, gewährt.

Zum Nachweis des Kaufdatums bewahren Sie bitte den Kaufbeleg oder die durch die Verkaufsstelle komplett ausgefüllte Garantiekarte auf. Innerhalb der Garantiezeit werden unentgeltlich alle Mängel, die auf Material- und Herstellungsfehlern beruhen, beseitigt. Die Garantieleistung erfolgt durch Reparatur oder Austausch des defekten Gerätes nach Wahl des Lieferanten.

Von der Garantie ausgenommen sind Verbrauchsmaterialien, Mängel, die den Wert oder Gebrauch des Gerätes nur unerheblich beeinträchtigen, sowie Schäden, die auf unsachgemässen Gebrauch, auf Verschleiss oder auf Eingriffe durch Dritte, zurückzuführen sind. Eventuelle Folgeschäden, hervorgerufen durch die Nutzung, den Ausfall oder Mängel des Produktes, insbesondere jede Haftung für Vermögensschäden sind von dieser Garantie ausgeschlossen.

Im Garantiefall wenden Sie sich bitte an die Verkaufsstelle, bei der Sie das Telefon gekauft haben.

Zulassung und Konformität

Dieses schnurgebundene Analog-Telefon entspricht den grundlegenden

Anforderungen der R&TTE Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationsendeinrichtungen und ist geeignet zum Anschluss und Betrieb in demjenigen Land, in welchem das Gerät verkauft wurde.

Die Konformitätserklärung ist auf folgender Webseite abrufbar: www.swissvoice.net.

Die Konformität des Telefons mit der obgenannten Richtlinie wird durch das CE-Zeichen bestätigt.
