ZFP419X - Lodówka zamrażarka ZANUSSI - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny do zabudowy
Marka	ZANUSSI
Model	ZFP419X
Szerokość	60 cm
Głębokość	około 50 cm
Wysokość	około 15 cm (korpus do zabudowy)
Masa netto	około 12 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Moc silnika	250 W
Oświetlenie	Wbudowane LED (2 x 3 W)
Prędkości wentylacji	3 prędkości (1, 2, 3)
Poziom hałasu	45-58 dB (w zależności od prędkości)
Typ filtra	Metalowy filtr tłuszczowy, zmywalny w zmywarce
Filtr węglowy	Opcjonalny, wymieniany co 4 miesiące
Główne funkcje	Usuwanie zapachów i pary, oświetlenie, 3 prędkości
Konserwacja	Comiesięczne czyszczenie filtrów tłuszczowych, wymiana filtra węglowego jeśli wyposażony
Bezpieczeństwo	Automatyczne wyłączanie przy zamknięciu szuflady
Instalacja	Do zabudowy w szafce nad płytą grzewczą
Części zamienne	Filtr tłuszczowy, filtr węglowy, żarówka LED (serwis techniczny)
Możliwość naprawy	Wymiana oświetlenia przez autoryzowanego technika
Zużycie energii	Klasa efektywności energetycznej nieokreślona

Często zadawane pytania - ZFP419X ZANUSSI

Jak wyczyścić filtr tłuszczowy?

Naciśnij dźwignię uchwytu pod okapem, odchyl filtr w dół i pociągnij go. Umyj go gąbką i nieściernym detergentem lub w zmywarce w niskiej temperaturze, krótki cykl. Odbarwienie nie wpływa na wydajność.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co najmniej co cztery miesiące. Czas trwania różni się w zależności od użytkowania i częstotliwości czyszczenia filtra tłuszczowego.

Jak wymienić żarówkę LED?

Żarówkę LED może wymienić tylko autoryzowany technik. W przypadku awarii skontaktuj się z serwisem.

Okap nie włącza się, co robić?

Sprawdź zasilanie elektryczne i bezpiecznik. Jeśli problem nie ustąpi, zajrzyj do rozdziału «Konserwacja» w instrukcji lub skontaktuj się z profesjonalistą.

Czy prędkości są zapamiętywane?

Tak, przy zamknięciu szuflady okap zapamiętuje ostatnio używaną prędkość i przywraca ją przy następnym otwarciu.

Jak efektywnie używać okapu?

Wysuń szufladę na co najmniej 5 cm, aby odsłonić panel sterowania. Wybierz prędkość w zależności od rodzaju gotowania: prędkość 1 do duszenia, prędkość 2 do normalnego gotowania, prędkość 3 do smażenia lub dużych ilości. Pozostaw okap włączony na 15 minut po gotowaniu.

Czy mogę umyć filtr węglowy?

Nie, filtr węglowy nie jest zmywalny. W zależności od typu może być regenerowany lub nie; sprawdź instrukcję dołączoną do filtra.

Okap hałasuje, czy to normalne?

Hałas różni się w zależności od prędkości: około 45 dB na prędkości 1 i 58 dB na prędkości 3. Jeśli hałas jest nienormalny, sprawdź, czy filtry są prawidłowo zamontowane i czyste.

Jakich środków czyszczących używać?

Użyj miękkiej ściereczki, ciepłej wody i łagodnego detergentu. Unikaj ściernych detergentów, które mogą uszkodzić powierzchnię.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia z odpadami domowymi. Oddaj je do lokalnego punktu recyklingu lub skontaktuj się z lokalnymi służbami w celu odpowiedniego odbioru.

INSTRUKCJA OBSŁUGI ZFP419X ZANUSSI

Wskazówki dotyczę uzytkowania, broszury, pomoc w rozwiazywaniu problemów oraz informacje dotyczȩ serwis'u napraw:

OSTRZEZENIE! Informacja

dotyczace bezpieczeneistwa i instalacijszawarte w odrebnej broszurze „Instrukcja instalaci".

Przed przystapieniem do uzytkowania lub konserwacci

urzadzenia nalezy uwaznie

zapoznać sie z rozdzialem

dotyczym bezpieczneistwa.

OPIS URZADZENIA

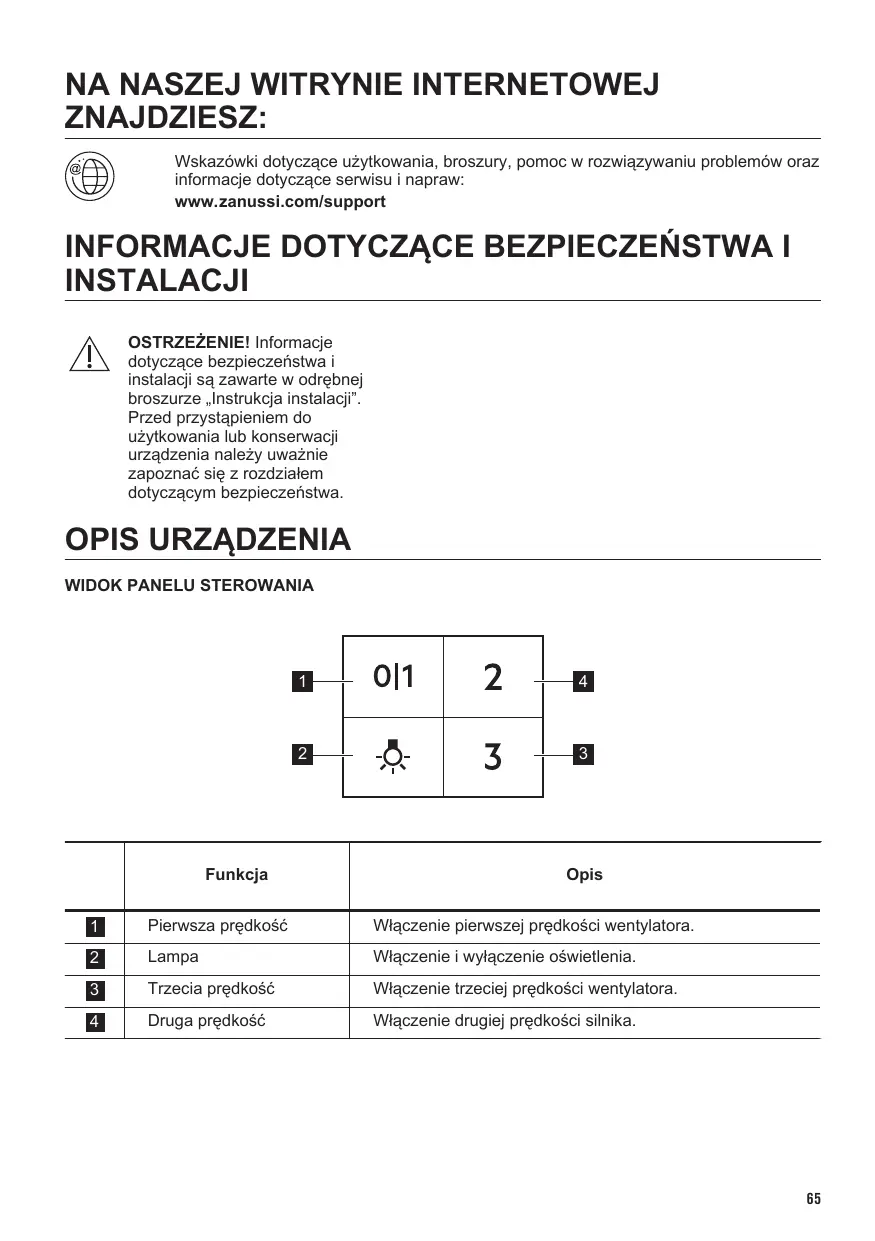

WIDOK PANELU STEROWANIA

	Funkcja	Opis
1	Pierwsza prędkość	Wączenia pierwszej prȩdkosci wentylatora.
2	Lampa	Wączenia i wączenia oświetlenia.
3	Trzechia prȩdkość	Wączenia trzechiej prȩdkosci wentylatora.
4	Druga prȩdkość	Wączenia drugiej prȩdkosci silnika.

KORZYSTANIE Z OKAPU

Sprawdzić zalecane prędkosci podane w ponieszciej tabeli.

011	Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.
2	Gotowanie w naczyniach z pokrywką na wielu polach grzejnych lub palnikach, deli-katne smażenie.
3	Intensywne gotowanie i smażenie duźych porcjì potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.

Zaleca sie pozostawienie
właczonego okapu przyez ok. 15 min.
po zakończenu gotowania.

Obstuga:

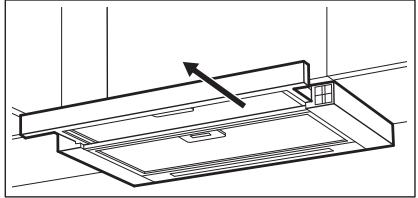

1. Wyciagnac szuflade okapu na ponad 5 cm.

Powoduje to odsloniecie panelu sterowania.

1. Aby wączyć funkcję, naleź yracnȩć przycisk 01.
2. W razie potrzeby zmienic prędkość, nacziskajć odpowiedni przycisc.

Oswietenie okapow dziala
niezaleznie od innych funkci. Aby
oswietlic powierzchnie gotowania,
oswietenia, nacisnac przycisk
oswietenia. Zamkniecie szuflady
nie ma wplywu na oswietenie okapu.

Aby węlączy wentylator, naleź ynescȩć 011 lub zamkną szufladę okapu.

Okap zapamiétruge ostatnie
ustawienie preędkość wentylatora
przy zamykaniu szuflady. Okap
bedzie dziać na tym poziomie
preȩdkość wentylatora po ponownym
wciagnęciu szuflady.

KONSERWACJA I CZYSZCZENIE

UWAGIDOTYCZACE CZYSZCZENIA

Środki czy-sczȩcze	Nie uzywać detergentów o welaSciwośćciachSciernych ani szczotek.Czyscić powierzchnie urzadzenia miękka sciereczka zwilżona ciepla wodź dodatkiemaggedeno detergentu.
	Po zakończenu gotowania niewtomé elementy urzadzenia moga być mocno rozgrzane. Aby zapobiec powstaniu plam,NSEZY zaczekać, aź urzadzenia ostygnie i przytrzejć powierzchnie czysta sciereczka lub papierowym recznikiem.
	Usunać plamy za pomocamytagodnego detergentu.
Utrzmywanie okapu w czys-tosci	CzyScić uradzdenie i filtry przechiwłuszczowe raz w mieiarc. Starannie oczyScić wnętrze i filtry przechiwłuszczowe z tłuszczu. Nagromadzenia są tłuszczu lub innych zabrudzeń要去 skutkować pożarem.
	Filtry przechiwłuszczowe要去 myc w zmywarce. Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewertualne odbarwienie filtra przechiwłuszczowego nie maźadné goptywu na działanie uradzdenia.
Filtr węglowy	Zywotność filtra wegrłowego jest zróznicowana iazolewy od rodzaju gotowa-nych potraw oraz czȩstotiwość czyszczenia filtra przechiwłuszczowego.

Filtry są zamocowane za pomocă zatrzasków oraz trzpieni po przechiwnej stronie.

Gzyszczenie filtra:

1. Nacisnac uchwyt zatrzasku mocujacego na panelu filtra pod okapem.

1. Delikatie odchylic przydnia czesc filtra w dót, a nastepnie pociagnac.

Powtorzyc obie czynnosci przy wzystkich filtrch.

1. Oczyscić filtry gąbka nasañczona lagodnym detergentem lub umyć w zmywarce.

Ustawic w zmywarce niska temperature i krótki cyk l zmywania. Ewentualne odarwenie filtra przeciwtusczowego nie ma zadné wplywu na dzialanie urzadzenia.

1. Zamontowac filtry z powrotem w urzadzeniu, wykonujac opisane wyzej czynnosci w odwrotnej kolejnosci.

Powtorzyc czynnosci w odniesieniu do wszystkich filtrów (jesli dotyczy).

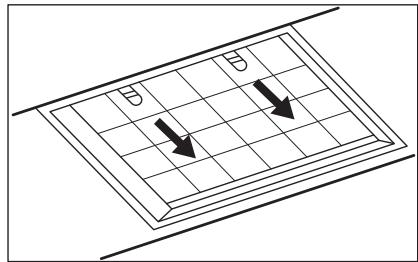

WYMIANA FILTRA WEGLOWEGO - OPCJONALNEG

OSTRZEZENIE! Wazoleński od typu filtrMZe boC lub NieMZe boC regenerowany. Patrz ulotka dołuczona do filtra.

Aby wymienic filtr, nalezy:

1. Wyjac filtry przyciwtluszczowe z urzadzenia. Patrz „Czyszczenie filtra przyciwtluszczowego" w tym roździale.
2. Pociagnac wystepy w kierunku dolnej czeci filtra.

1. Delikatie odchylic przydnia czeci filtra w dó, a nastepnie pociagnac.
2. W celu zamontowania nowego filtra nalezy wykonać opisane czynnosci w odwrotnej kolejnosci.

Filtry naleź wymieniać co najmiej raz na cztery mieszcie.

WYMIANA OSWIETLENIA

Urzadzenie wyposaźono w oświetlienie LED. Element ten要去 wymienić tylko SPECIALA serwisowy. W przypadku wystapienia uterki patrz „Serwis" w rozdziale „Wskazówki dotyczace bezpieczędsta".

Materialy oznaczone symbole nalezy poddać utylimazcj. Opakowanie urzadzenia włoźyc do odpowiedniago pojemnika w celu przypoprowadzenia recykingu. Naleź zadbać o ponowne przytetwarzanie odpadów urzadzen elektrycznych i elektronicznych, aby chronić srodowisko naturalse oraz ludzie zdrowie. Nie

wolno wyrzuać urzadzeń oznaczonych
symbolem razem z odpadami domowymi.
Naleź yzwócić produkt do sądcowego punktu
ponownego przytetwarzia lub skontaktowej są z
odpowsiednimi wędzami miejskimi.

V kaźdom przypane je potrebné vymenit' filtrne minimálne kaźdé styri mesiace.
