Tipo di prodotto	Cappa aspirante da incasso
Marca	ZANUSSI
Modello	ZFP419X
Larghezza	60 cm
Profondità	Circa 50 cm
Altezza	Circa 15 cm (corpo da incasso)
Peso netto	Circa 12 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza motore	250 W
Illuminazione	LED integrata (2 x 3 W)
Velocità di ventilazione	3 velocità (1, 2, 3)
Livello sonoro	45-58 dB (a seconda della velocità)
Tipo di filtro	Filtro antigrasso metallico lavabile in lavastoviglie
Filtro al carbone	Opzionale, da sostituire ogni 4 mesi
Funzioni principali	Estrazione di odori e vapori, illuminazione, 3 velocità
Manutenzione	Pulizia mensile dei filtri antigrasso, sostituzione del filtro al carbone se presente
Sicurezza	Arresto automatico alla chiusura del cassetto
Installazione	Da incasso in un mobile sopra il piano di cottura
Ricambi	Filtro antigrasso, filtro al carbone, lampadina LED (assistenza tecnica)
Riparabilità	Sostituzione dell'illuminazione da parte di un tecnico autorizzato
Consumo energetico	Classe di efficienza energetica non specificata

Domande frequenti - ZFP419X ZANUSSI

Come pulire il filtro antigrasso?

Premere la leva della pinza sotto la cappa, inclinare il filtro verso il basso e tirarlo. Lavarlo con una spugna e un detergente non abrasivo o in lavastoviglie a bassa temperatura, ciclo breve. La decolorazione non influisce sulle prestazioni.

Con quale frequenza sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito almeno ogni quattro mesi. La durata varia in base all'uso e alla frequenza di pulizia del filtro antigrasso.

Come cambiare la lampadina LED?

La lampadina LED può essere sostituita solo da un tecnico autorizzato. In caso di guasto, contattare il servizio di manutenzione.

La cappa non si accende, cosa fare?

Verificare l'alimentazione elettrica e il fusibile. Se il problema persiste, consultare il capitolo "Manutenzione" del manuale o contattare un professionista.

Le velocità vengono memorizzate?

Sì, alla chiusura del cassetto, la cappa registra l'ultima velocità utilizzata e la ripristina alla prossima apertura.

Come utilizzare la cappa in modo efficiente?

Estrarre il cassetto di almeno 5 cm per esporre il pannello di comando. Scegliere la velocità in base al tipo di cottura: velocità 1 per sobbollire, velocità 2 per cottura normale, velocità 3 per frittura o grandi volumi. Lasciare la cappa in funzione per 15 minuti dopo la cottura.

Posso lavare il filtro al carbone?

No, il filtro al carbone non è lavabile. A seconda del tipo, può essere rigenerato o meno; fare riferimento al manuale fornito con il filtro.

La cappa fa rumore, è normale?

Il rumore varia in base alla velocità: circa 45 dB in velocità 1 e 58 dB in velocità 3. Se il rumore è anomalo, verificare che i filtri siano ben installati e puliti.

Quali prodotti per la pulizia utilizzare?

Utilizzare un panno morbido, acqua tiepida e un detergente delicato. Evitare detergenti abrasivi che potrebbero danneggiare la superficie.

Come riciclare l'apparecchio a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Portarlo in un centro di riciclaggio locale o contattare i servizi comunali per un ritiro appropriato.

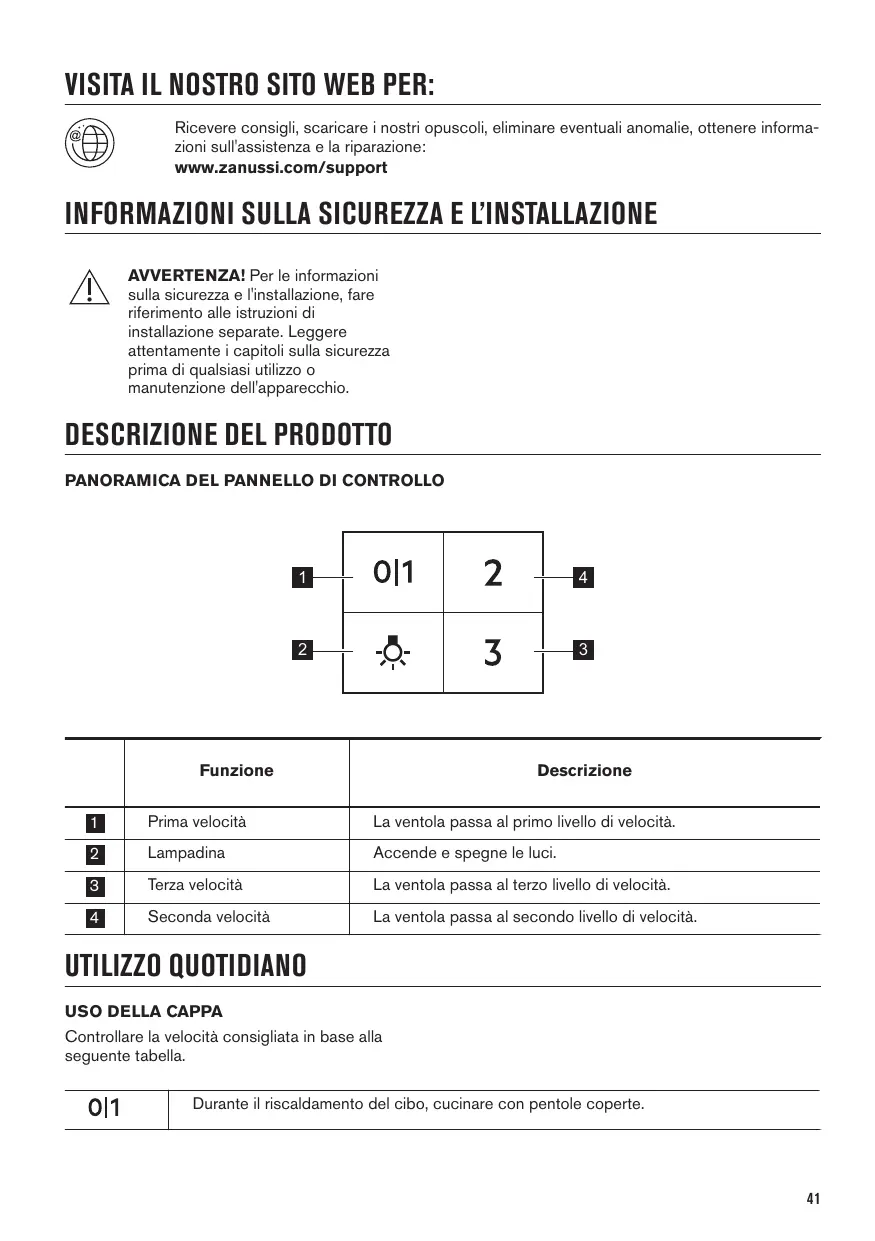

MANUALE UTENTE ZFP419X ZANUSSI

INFORMAZIONI SULLA SICUREZZA E L'INSTALLAZIONE

AVVERTENZA! Per le informazioni sulla sicurezza e l'installazione,fare riferimento alle struzioni di installatione separate. Leggere attentamente i capitoli sulla sicurezza prima di qualsiasi utilizzato o manutenzione dell'apparecchio.

DESCRIZIONE DEL PRODOTTO

PANORAMICA DEL PANNELLO DI CONTROLLO

	Funzione	Descrizione
1	Prima velocità	La ventola passa al primo livello di velocità.
2	Lampadina	Accende e spegne le lui.
3	Terza velocità	La ventola passa al terzo livello di velocità.
4	Seconda velocità	La ventola passa al secondo livello di velocità.

UTILIZZO QUOTIDIANO

USO DELLA Cappa

Controllare la velocità consigliata in base alla seguente tabella.

01

Durante il riscaldamento del cibo, cucinare con pentole coperte.

2	Mentre si cuoce con pentole coperte su più zone di cottura o bruciatori, friggere delica-tamente.
3	Mentre vengono bollite o fritte grande quantità di cibo alla coperchio, cuocendo su piùzone di cottura o bruciatori.

Si consiglia di lasciare la cappa in funzione per circa 15 minuti dopo la cottura.

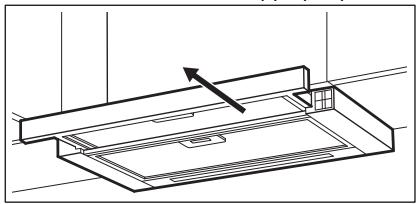

Per far funzionare la cappa:

1. Estrarre il cassetto della cappa per più di 5 cm.

Il pannello di controllo è esposto.
2. Per attivare la funzione, premere il pulsante 01
3. Se necessario, modificare la velocità premendo il tasto desiderato.

La luce della cappa funzione
indipendente delle altre funzioni
della cappa. Per illuminare la superficie di cottura premere il tasting della luce

La chiusura del cassetto non ha alcun effetto sulla luce della cappa.

Per spagnere la ventola premere 01o chiudere il cassetto della cappa.

La cappa ricorda l'ultima impostazione della velocità della ventola alla chiusura del cassetto. La cappa funzionera a quello livello di velocità della ventola, quando il cassetto viene estratto nuovo.

PULIZIA E CURA

NOTE SULLA PULIZIA

Agenti di puli-zia	Non utilizzato detergenti e spazzole abrasive.Pulire la superficie dell'apparecchiatura con un panno morbido imbevuto di ac-qua tiepida e detergente delicato.
	Dopo la cottura alcune parti dell'apparecchio possoono surriscaldarsi. Per evitare macchie, l'apparecchio deve essere raffreddato e asciugato con un panno pulito o un tovagliolo di carta.
	Pulire le macchie con un detergente delicato.
Tenete ben pu-lita la cappa	Pulire l'apparecchio e i filtri del grasso agli mese. Pulire accuratamente l'interno e i filtri anti-grasso. L'accumulo di grasso o di altri residui potrebbe causare un incendio.
	I filtri anti-grasso possono essere lavati ancche nella lavastoviglie.La lavastoviglie deve essere impostata su una temperatura bassa e un ciclo bre-ve. Il filtrlo antigrasso potrebbe scolorire, non influisce in alcun modo sulle pre-stazioni dell'apparecchiatura.

PULIZIA DEL Filtro ANTIGRASSO

I filtri sono montati con l'uso di clip e perni sul dato opposto.

Per pulire ilhetto:

1. Premere l'impugnatura del clip di montaggio sul pannello delhetto tutto alla cappa.

1. Inclinare leggermente la parte anteriore del filtro verso il basso, quando tirare.
   Ripetere i primi due passaggi per tutti i filtri.
2. Pulire i filtri con una spugna con detergenti non abrasivi o in lavastoviglie.

La lavastoviglie delve essere impostata su una temperatura Bassa e un ciclo breve. Ilchio antigrasso potrebbe scolorire, non influisce in alcun modo sulle prestazioni dell'apparecchiatura.

1. Per montare i filtri, eseguire i primi due passaggi nell'ordine inverso.

Ripetere i passaggi per tutti i filtri, ove applicabile.

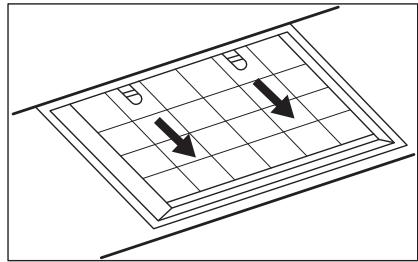

SOSTITUZIONE DEL FILTRO AL CARBONE -

FACOLTATIVO

AVVERTENZA! A seconda del tipo, ilchio o non sono riregnerato. Fare riferimento all'opuscolo fornito con ilchio.

Per sostuire ilhetto:

1. Rimuovere i filtri antigrasso dall'apparecchiatura.

Rimandiamo alla sezione "Pulizia del filtrato antigrasso" in quello capitolo.

1. Tirare le alette verso la parte posteriore del filtró.

1. Inclinare leggermente la parte anteriore del过滤o versus il basso, quando tirare.
2. Per installare un nuovochio, esquire gli stessi passaggi nell'ordine inverso.

In agli caso è necessario sostituire i filtri almeno agli quattro mesi.

SOSTITUZIONE DELLA LAMPADINA

L'apparecchiatura è provista di una lampadina LED. Questa componente può essere sostituita unicamente da un technician. In caso di anomalie di funzionamento rimandiamo a "Assistenza" nel capitolo dedicato alle "Istruzioni di sicurezza".

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contentitori per il ricericlaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiamute elettriche ed elettroniche. Non

smaltire le appearecchiature che riportano il symbolo insieme ai normali rifuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.
