INSTRUKCJA OBSŁUGI TELESCOPIC FTC 632L GR/XS FRANKE

Instrukcja obsługi i instalacji Okap kuchenny

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA Ze względów bezpieczeństwa oraz aby zagwarantować prawidłowe funkcjonowanie, przed przystąpieniem do instalacji i użytkowania urządzenia należy zapoznać się z treścią niniejszej publikacji. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia oraz przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa produktu. Podłączenie przewodów powinno być wykonane przez wykfalifikowanego instalatora. • Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie. • Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary robocze i montażowe). • Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowana większej odległości niż podana powyżej, należy to wziąć pod uwagę. • Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu. • Urządzenia przełączające muszą być zainstalowane w instalacji stałej zgodnie z obowiązującymi przepisami dotyczącymi okablowania. • W przypadku urządzeń klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie. • Podłączyć okap do komina dymnego przy pomocy rury o średnicy minimum 120 mm. Droga, którą pokonuje para/dym powinna być możliwie najkrótsza. • Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza. • Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).

• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin. • Powietrze nie może być przesyłane do przewodu kominowego wykorzystywanego do usuwania spalin urządzeń zasilanych gazem lub innymi materiałami palnymi. • Jeżeli kabel zasilający ulegnie uszkodzeniu, musi on zostać wymieniony przez producenta lub jego serwisanta. • Wtyczkę należy podłączyć do gniazdka odpowiedniego typu zgodnie z obowiązującymi normami oraz w miejscu łatwo dostępnym. • W odniesieniu do kwestii technicznych oraz bezpieczeństwa należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania spalin, ustanowionych przez władze lokalne. OSTRZEŻENIE: przed przystąpieniem do instalacji okapu należy zdjąć folie ochronną. • Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu. OSTRZEŻENIE: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem. • Nie należy na nią patrzeć za pomocą narzędzi optycznych (lornetka, szkło powiększające…). • Nie zapalać potraw pod okapem: może to być przyczyną pożaru. • Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani oraz skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane. • Dzieci nie należy zostawiać bez nadzoru i nie należy im zezwalać na zabawę urządzeniem. PL

• Urządzenie nie może być użytkowane przez osoby (i dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub o niedostatecznym doświadczeniu i wiedzy, o ile nie są one nadzorowane oraz instruowane. Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania. • Umyć i/lub wymienić filtry po określonym czasie (zagrożenie pożarowe). Patrz rozdział Czyszczenie i konserwacja. • Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które jedynie pobierają powietrze z pomieszczenia). znajdujący się na urządzeniu lub na jego opakowaniu oznacza, • Symbol że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Zużyty produkt należy przekazać do centrum zbiórki odpadów, specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej likwidacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta/ gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

„W przypadku wymiany na żarówki halogenowe, używać wyłącznie żarówek halogenowych wolframowych lub żarówek halogenkowych metalicznych.”

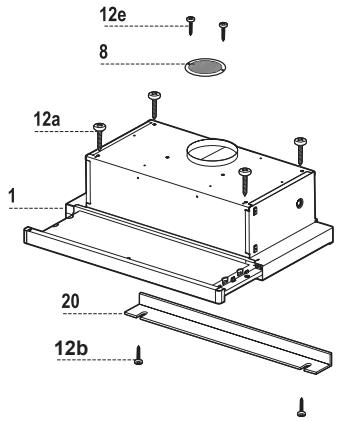

Części składowe Odn. 1

Elementy urządzenia Korpus okapu wraz z: przyciskami sterowania, oświetleniem, zespołem wentylatora, filtrami. Kratka kierunkowa Wyjście powietrza Profil zamknięcia

Elementy montażowe Śruby 4,2 x 44,4 Śruby 4,2 x 12,7 Śruby 2,9 x 12,7

Dokumentacja Instrukcja

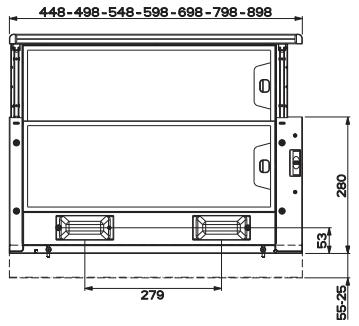

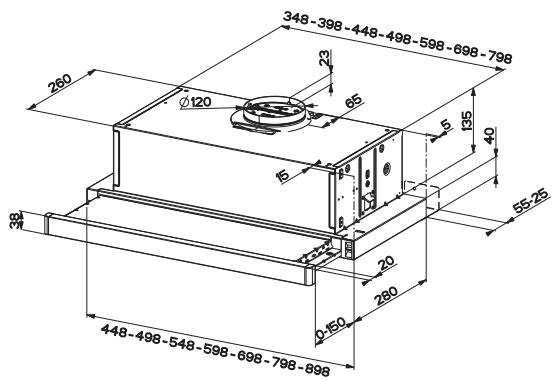

INSTALACJA Wiercenie i montaż okapu MONTAŻ NA ŚRUBACH • Powierzchnia montażu okapu powinna znajdować się o 135 wyżej od pozostałych mebli. • Przy pomocy znajdującego się w zestawie wzornika, wywiercić otwory ø 4,5 mm. • Przy pomocy znajdującego się w zestawie wzornika, wykonać w powierzchni montażowej otwór ø 125 mm. • Przykręcić przy pomocy 4 śrub 12a (4,2 x 44,4) znajdujących się w zestawie.

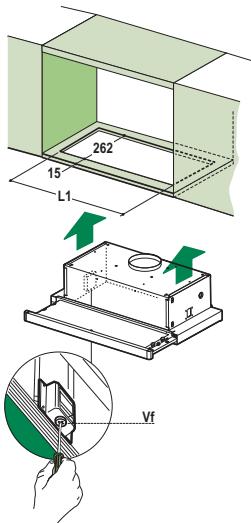

ZATRZASKOWE INSTALACJI • Okap może być instalowany bezpośrednio na spodzie jednostki ściany boczne wsporniki przystawki. • Wiertarka kolor na parterze w szafie, jak pokazano. • Pakowane do okapu do mocowania belki nośnej przystawki. • Na stałe zablokować poprzez dokręcenie śruby Vf pod maską.

PROFIL ZAMKNIĘCIA • Miejsce pomiędzy brzegiem okapu a ścianą można zasłonić przy pomocy znajdującego się w zestawie profilu 20 oraz śrub do tego przeznaczonych 12b.

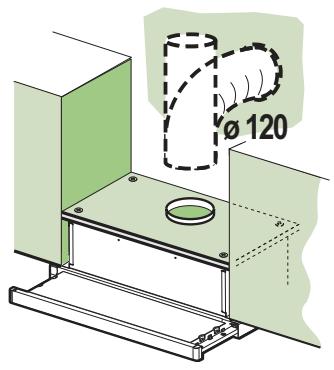

Podłączenia WYLOT POWIETRZA WERSJA Z WYCIĄGIEM Aby zainstalować okap w wersji z wyciągiem, należy go podłączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury ø 120 mm, wyboru rury dokonuje monter.

• Zamocuj rurę odpowiednimi opaskami. Konieczne materiały nie znajdują się w zestawie. • Wyjmij ewentualne węglowe filtry zapachowe.

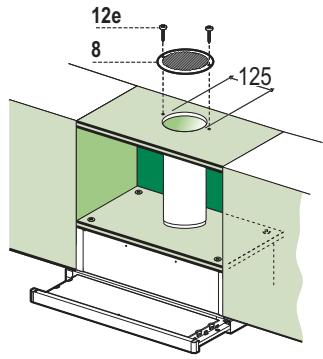

PRACA W TRYBIE RECYRKULACJI • Jeżeli ponad okapem znajduje się półka należy wyciąć w niej otwór ø 125 mm. • Połączyć okap z wylotem powietrza zamocowanym w półce za pomocą giętkiej lub sztywnej rury ø 120 mm. • Zamocować rurę za pomocą odpowiednich klamer zaciskowych do rur (nie znajdują się w zestawie). • Zamocować kratkę wentylacyjną 8 na wylocie powietrza w półce przy użyciu 2 wkrętów 12e (2,9 x 12,7, w zestawie). • Upewnić się czy zamontowano filtry węglowe.

PODŁĄCZENIE ELEKTRYCZNE • Przyłącz okap do sieci zasilania, montując wyłącznik dwubiegunowy o otwarciu styków przynajmniej 3 mm. • Po zainstalowaniu okopu, za pierwszym razem konieczne jest energiczne otwarcie wózka przesuwnego, aż do usłyszenia trzaśnięcia oznaczającego koniec ruchu.

M-V L L Oświetlenie Włączanie i wyłączanie oświetlenia. M Silnik Włączanie i wyłączanie silnika zasysania. V Prędkość Regulacja prędkości: 1. Prędkość minimalna, przystosowana do ciągłej i cichej wymiany powietrza, dla małej ilości zapachów. 2. Prędkość średnia, przystosowana do większości warunków użytkowania, optymalna pod względem przepływu powietrza oraz powstającego hałasu. 3. Prędkość maksymalna, przystosowana do dużej emisji zapachów powstających podczas gotowania, także przez dłuższy czas.

PL L M V Oświetlenie Włączanie i wyłączanie oświetlenia. Silnik Włączanie i wyłączanie silnika zasysania. Prędkość Regulacja prędkości: 1.Prędkość minimalna, przystosowana do ciągłej i cichej wymiany powietrza, dla małej ilości zapachów. 2. Prędkość średnia, przystosowana do większości warunków użytkowania, optymalna pod względem przepływu powietrza oraz powstającego hałasu.

CZYSZCZENIE I KONSERWACJA Filtry tłuszczowe CZYSZCZENIE KASETOWYCH METALOWYCH FILTRÓW TŁUSZCZOWYCH • Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej w przypadku intensywnego używania. Możliwe jest czyszczenie ich w zmywarce. • Wysunąć szufladę okapu. • Filtry należy zdejmować po kolei, po odbezpieczeniu ich elementów mocujących. • Unikać zaginania filtrów podczas mycia. Przed ponownym montażem wewnątrz okapu, upewnić się, czy są całkowicie suche. (Kolor filtrów może zmieniać się wskutek mycia, nie wpływa to jednak na ich efektywność) • Wkładając filtry z powrotem do okapu należy zwrócić uwagę, aby zostały poprawnie zamontowane uchwytem do zewnątrz. • Wsunąć szufladę okapu.

Filtr węglowy (tryb recyrkulacji) WYMIANA FILTRA WĘGLOWEGO Uwaga: Przed przystąpieniem do wymiany filtra antyzapachowego, zgasić oświetlenie i odczekać aż żarówki ostygną. • Tego filtra nie można myć ani regenerować. Należy go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej w przypadku intensywnego używania. • Wysunąć szufladę filtra. • Wyjąć metalowe filtry tłuszczowe. • Wyjąć nasycony filtr węglowy po zwolnieniu blokad. • Zamontować nowy filtr. • Zamontować ponownie metalowe filtry tłuszczowe. • Wsunąć szufladę filtra.

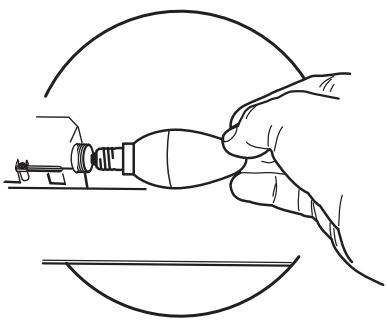

Oświetlenie WYMIANA ŻARÓWEK • Wyjąć metalowe filtry tłuszczowe. • Wykręcić uszkodzoną żarówkę i wymienić na nową o takich samych parametrach. • Zamontować ponownie metalowe filtry tłuszczowe.
