Typ produktu	Okap kuchenny
Marka	ROSIERES
Model	RHC6380IN
Sposób montażu	Ścienny lub podszafkowy
Wersja użytkowania	Wyciąg (odprowadzanie na zewnątrz) lub pochłaniacz (recyrkulacja wewnętrzna)
Liczba prędkości ssania	Kilka prędkości (nie określono)
Oświetlenie	Żarówki halogenowe 20W (G4) lub żarowe 40W (E14)
Filtr tłuszczowy	Metalowy, zmywalny (ręcznie lub w zmywarce) lub papierowy jednorazowy
Filtr węglowy (opcjonalny)	Dla wersji recyrkulacji, wymiana co 4 miesiące
Minimalna odległość bezpieczeństwa (elektryczna)	60 cm
Minimalna odległość bezpieczeństwa (gazowa lub mieszana)	75 cm
Zasilanie elektryczne	Sieciowe, napięcie zgodne z tabliczką znamionową
Podłączenie elektryczne	Gniazdo ścienne lub bezpośrednie podłączenie z wyłącznikiem nadprądowym
Konserwacja filtrów	Filtr tłuszczowy: czyszczenie co miesiąc; filtr węglowy: wymiana co 4 miesiące
Wymiana żarówek	Dostępne po zdjęciu kratki; używać żarówek tego samego typu
Główny materiał	Stal nierdzewna (prawdopodobnie)
Zastosowanie domowe	Tak

Często zadawane pytania - RHC6380IN ROSIERES

Jak zamontować okap RHC6380IN?

Okap można zamontować na ścianie lub pod szafką. Użyj dostarczonego szablonu lub zaznacz otwory ołówkiem. Do montażu ściennego włóż kołki i przykręć okap. Do montażu pod szafką użyj 4 dostarczonych śrub. Zachowaj minimalne odległości bezpieczeństwa: 60 cm dla kuchenki elektrycznej, 75 cm dla kuchenki gazowej lub mieszanej.

Jaka jest różnica między wersją wyciągową a wersją pochłaniającą?

W wersji wyciągowej opary są odprowadzane na zewnątrz przez kanał. W wersji pochłaniającej opary są recyrkulowane przez filtr węglowy i zawracane do pomieszczenia. Aby przełączyć między trybami, ustaw wewnętrzny przełącznik G w pozycji A (wyciąg) lub F (pochłaniacz).

Jak wyczyścić metalowy filtr tłuszczowy?

Metalowy filtr tłuszczowy należy czyścić raz w miesiącu. Można go myć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i krótkim cyklu. Uwaga: mycie w zmywarce może spowodować odbarwienie, ale nie wpływa na skuteczność filtra.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy (używany w wersji recyrkulacji) należy wymieniać maksymalnie co 4 miesiące. Nie można go czyścić ani regenerować. Czas wymiany zależy od częstotliwości użytkowania i regularności czyszczenia filtra tłuszczowego.

Jak wymienić żarówkę halogenową?

Najpierw odłącz okap. Upewnij się, że żarówki są zimne. Zdejmij osłonę, używając małego płaskiego śrubokręta. Wymień żarówkę na halogenową 20W max (G4), nie dotykając szklanej części palcami. Zamknij klosz, zatrzaskując go.

Jaka jest minimalna odległość bezpieczeństwa między okapem a kuchenką?

Minimalna odległość między płytą grzejną a najniższą częścią okapu wynosi 60 cm dla kuchenek elektrycznych i 75 cm dla kuchenek gazowych lub mieszanych. Zawsze przestrzegaj instrukcji producenta kuchenki, jeśli określa większą odległość.

Czy mogę używać okapu bez kratki?

Nie, nigdy nie używaj okapu bez prawidłowo zamontowanej kratki. Kratka chroni przed ruchomymi częściami i filtrami. Ponadto okap nie powinien służyć jako blat roboczy.

Co zrobić, jeśli oświetlenie nie działa?

Sprawdź, czy żarówki są prawidłowo włożone w oprawki. Jeśli są dobrze umieszczone, a oświetlenie nadal nie działa, skontaktuj się z serwisem przed dalszym demontażem.

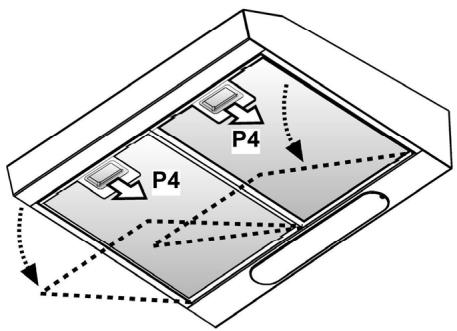

Jak dostać się do filtra tłuszczowego?

Otwórz kratkę za pomocą zatrzasków P i wyjmij ją z mocowań R1 lub R2. Filtr tłuszczowy znajduje się za kratką. W przypadku samonośnych filtrów metalowych pociągnij sprężyny odczepiające P4 do tyłu i wyjmij filtr w dół.

Jakie typy żarówek są kompatybilne?

Okap akceptuje żarówki żarowe 40W E14 (owalne) lub halogenowe 20W G4. Używaj wyłącznie żarówek o tych parametrach, aby uniknąć ryzyka porażenia prądem lub pożaru.

INSTRUKCJA OBSŁUGI RHC6380IN ROSIERES

Filtr przyciwłuszczowy

Filtru anti-grasimi

Zsirszuro filter

Protitukovy filter

Filter za uklanjanje masnoce

Mascbni filter

ΦiNbTp 3aTpMKNxuipB

Nuoribalu saugantis filtras

Prettauku filtrs

Rasvafilter

UJuaia 1uuaaui

Wymiana lamp halogenowych

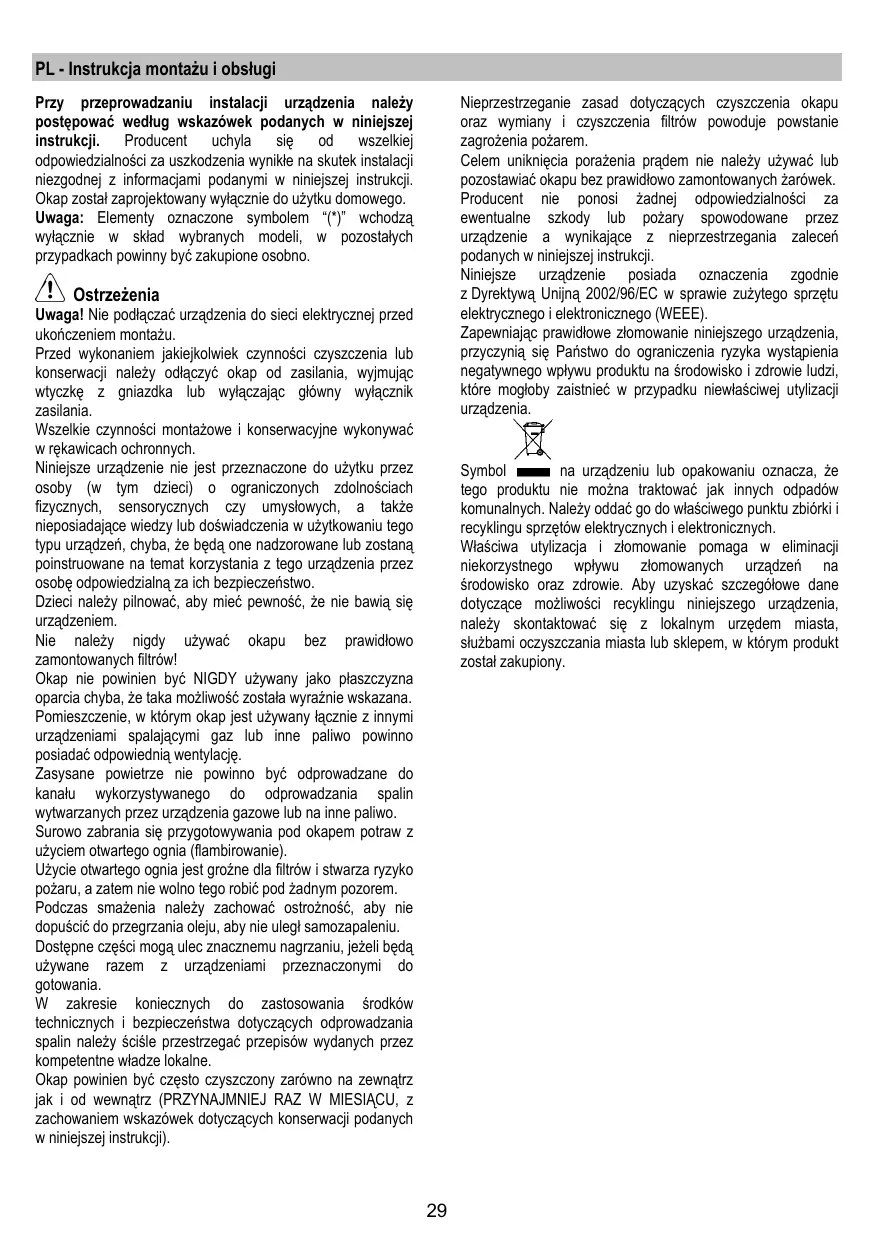

PL - Instrukcja montażu i obsługi

Przy przystępowaniu do instalacji urządzenia należy postępować zgodnie ze wskazówkami podanymi w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego.

Uwaga: Elementy oznaczone symbolem (^*) wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia

Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.

Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.

Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!

Okap nie powinien być NIGDY używany jako płaszczyzna oparcia, chyba że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym okap jest używany, łącząc z innymi urządzeniami spalającymi gaz lub inne paliwo, powinno posiadać odpowiednią wentylację.

Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).

Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu.

Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU), z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji.

Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.

Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie, wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2002/96/EC w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętu elektrycznego i elektronicznego.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Obsługa

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Okap pracujący jako wyciąg

Okap wyposażony jest w górny otwór odprowadzający powietrze na zewnątrz B1 i w otwór tylny B2* (opcja).

Po dokonaniu wyboru otworu odprowadzającego powietrze (górny lub tylny), należy zainstalować kołnierz C oraz zamknąć otwór nieużywany zatyczką D* (może być obecna w wyposażeniu urządzenia).

Uwaga: w niektórych modelach górny otwór B1 jest zamknięty: należy zdecydowanie nacisnąć, aby oderwać i usunąć wstępnie naciętą część zamykającą otwór spustowy.

Uwaga! Wstępnie nacięta część nie może być ponownie założona, należy zatem wykonać ten zabieg tylko, jeśli ma się pewność co do poprawności wykonywanego montażu.

Uwaga! W niektórych modelach tylny otwór odprowadzający powietrze, oprócz zatyczki (jeżeli jest montowana), może posiadać dodatkowo część plastykową E1 lub E2. W takim wypadku należy usunąć ją, posługując się szczypcami i krajarką.

Sprawdzić, czy selektor wyciąg / pochłaniacz (znajdujący się wewnątrz okapu) znajduje się w pozycji „wyciąg" (A).

Okap pracujący jako pochłaniacz

W przypadku, gdyby nie było możliwe odprowadzanie dymu i pary kuchni na zewnątrz, należy używać okapu w wersji filtrującej. Montując filtr węglowy, dym i para będą pochłaniane przez siatkę, umieszczoną z przodu nad panelem sterowniczym. Sprawdzić, czy selektor wyciąg / pochłaniacz (znajdujący się wewnątrz okapu) znajduje się w pozycji „pochłaniacz" (F).

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym, a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 60 cm w przypadku kuchenek elektrycznych i nie mniej niż 75 cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji instalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

! Połączenia elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnie z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Uwaga! Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia.

Instalacja okapu

Okap należy montować do ściany lub do szafki kuchennej. Zastosować schemat wiercenia H (jeżeli zawarty jest w wyposażeniu), lub przystawić okap do ściany lub do szafki kuchennej i zaznaczyć ołówkiem otwory do wiercenia.

Montaż okapu do ściany - wywiercić otwory w ścianie i umieścić kołki K oraz wkręty K. Usunąć siatkę i zawiesić okap na 2 wkrętach, po czym od wewnątrz wkręcić trzeci wkręt L i dokręcić wszystkie wkręty.

Montaż okapu do szafki kuchennej - umocować okap od wewnątrz szafki, posługując się 4 wkrętami M.

Działanie okapu

Okap jest wyposażony w panel sterowania z regulacją prędkości turbiny zasysającej oraz w czujnik oświetlenia przestrzeni roboczej pod okapem.

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

Osłona od pary N* musi być zawsze wysunięta.

Jeżeli urządzenie jest wyposażone w zawór elektryczny lub mechaniczny, klawisze i/lub przyciski oraz pokrętła służą do sterowania oświetleniem i otwarciem i zamykaniem zaworu.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz, jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

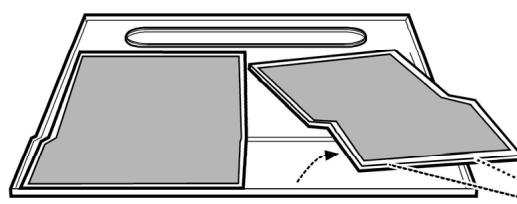

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

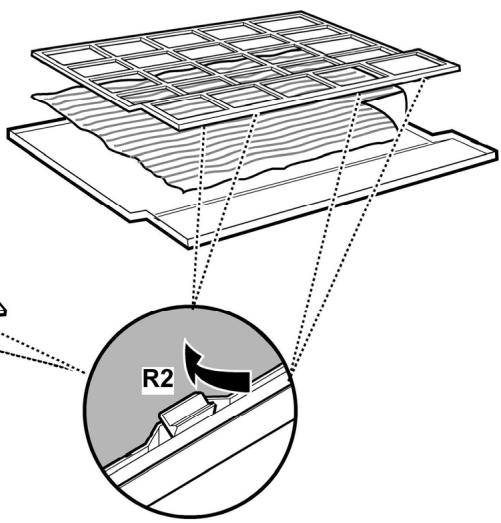

Jeśli umieszczony jest on wewnątrz kratki wspornikowej, może być jednym z następujących typów:

Filtr papierowy wymienić należy raz na miesiąc lub częściej, jeśli na jego górnej części pojawiają się ślady aluminium. W tych przypadkach ślady aluminium widoczne są przez otwór w kratce.

Filtr metalowy należy czyścić raz na miesiąc za pomocą detergentów niezawierających środków ciernych, ręcznie lub w zmywarce, ustawiając niską temperaturę zmywania i krótki czas. Podczas mycia w zmywarce filtr przeciwtłuszczowy metaliczny może się odbarwić, ale jego charakterystyczne właściwości filtrowania absolutnie nie zmieniają się. Aby wyjąć filtr przeciwtłuszczowy, należy otworzyć siatkę, posługując się zaczepami P, po czym uwolnić filtr z zacisków R1 lub R2.

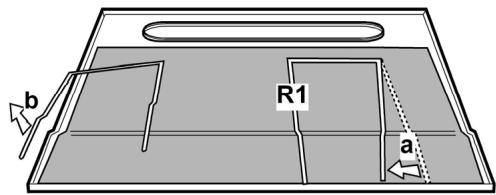

Filtr metalowy samonośny nie posiada siatki podpierającej i aby wyjąć filtr, należy pociągnąć sprężyny odciążające P4 w kierunku do tyłu, po czym wyjąć filtr w kierunku w dół.

Filtr na węgiel (tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności od rodzaju kuchni i od regularności, z jaką jest wykonywane czyszczenie filtra tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie więcej niż czterech miesięcy.

NIE wolno myć lub regenerować filtra.

Może być następującego typu:

Prostokątny S1, S2 lub S3:

Montaż filtra (S1 lub S2): wsunąć tylną część T i zaczepić z przodu (U).

Montaż filtra (S3): Uchylić pokrywę W, pokręcając o 90° gałkę O.

Umieścić matę węglową wewnątrz ramki, po czym umocować ją, pokręcając o 90° gałkę O, następnie umieścić pokrywę.

Aby wymontować filtr, należy postępować w sposób odwrotny.

Część obrotowa (V1 - V2 - V3 - różne modele):

Połączenia bagnetowe: umieść część na środku siatki, która stanowi osłonę silnika w taki sposób, aby punkty X1 lub X2 lub X3 obecne na filtrze odpowiadały punktom Y1 lub Y2 lub Y3 obecnym na osłonie od pary, po czym wykonać obrót w kierunku obrotu wskazówek zegara. Aby wymontować część, należy wykonać obrót w kierunku odwrotnym; przy tym użyć klina Z (jeżeli jest obecny).

Wymiana lampek

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymiana lamp 40W - wykręcić uszkodzoną żarówkę i wymienić ją. Stosować żarówkę max 40 W E14. Aby dostać się do żarówki, należy usunąć siatkę ochronną.

Wymiana lamp halogenowych - dostać się do siedziby lampy, wyjąć ochronę, używając jak podnośnik mały śrubokręt.

Wymienić lampę uszkodzoną.

Używać tylko żarówek halogenowych max 20W (G4); nie dotykać żarówek. Umieścić plafonierę (plafoniera musi zaskoczyć).

W przypadku, gdy oświetlenie nie działa, należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane.

Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.
