| Typ produktu | Odsavač par |
| Značka | ROSIERES |
| Model | RHC6380IN |
| Způsob instalace | Nástěnný nebo pod skříňku |
| Verze použití | Odsávací (venkovní odvod) nebo filtrační (vnitřní recirkulace) |
| Počet rychlostí odsávání | Několik rychlostí (nespecifikováno) |
| Osvětlení | Halogenové žárovky 20W (G4) nebo žárovky 40W (E14) |
| Tukový filtr | Kovový pratelný (ručně nebo v myčce) nebo papírový jednorázový |
| Uhlíkový filtr (volitelný) | Pro verzi recirkulace, vyměňovat každé 4 měsíce |
| Minimální bezpečnostní vzdálenost (elektrický) | 60 cm |
| Minimální bezpečnostní vzdálenost (plyn nebo kombinovaný) | 75 cm |
| Elektrické napájení | Síť, napětí dle výrobního štítku |
| Elektrické připojení | Nástěnná zásuvka nebo přímé připojení s jističem |
| Údržba filtrů | Tukový filtr: měsíční čištění; uhlíkový filtr: výměna každé 4 měsíce |
| Výměna žárovek | Přístupné po sejmutí mřížky; používejte žárovky stejného typu |
| Hlavní materiál | Nerezová ocel (pravděpodobně) |
| Domácí použití | Ano |
Často kladené otázky - RHC6380IN ROSIERES
Dotazy uživatelů ohledně RHC6380IN ROSIERES
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Digestoř ve formátu PDF zdarma! Najděte svůj návod RHC6380IN - ROSIERES a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RHC6380IN značky ROSIERES.
NÁVOD K OBSLUZE RHC6380IN ROSIERES
DE Montage- und Gebrauchsanweisung EN Instruction on mounting and use FR Prescriptions de montage et mode d'emploi NL Montagevoorschriften en gebruiksaanwijzingen IT Istruzioni di montaggio e d'uso ES Montaje y modo deemple PT Instruções para montagem e'utilisation EL OAHIGEZ SYNAPMOIOTHEKAI XPHH PL Instrukcja montaź u obstugi CS Návod na montáž a používání SK Návod k montáži a užití HU Felszerelési és használatiutasítás RU IHHcTpkyuNo MOHTaJy N 3KcNlyaTaUu BG IHHCTpykuzn 3a MOHTaK uynoTpe6a RO Instructii de montaj si folosire SV Monterings- och bruksanvisningar NO Instrukser for montering og bruk DA Bruger- og monteringsvejledning ET Paigaldus- ja kasutusjuhend
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Tukový filtr
Výměna halogenového svítidla
Výměna halogenového svítidla
Výměna halogenové žárovky
Výměna halogenové žárovky
Výměna halogenové žárovky
Výměna halogenové žárovky
Výměna halogenové žárovky
Výměna halogenových žárovek

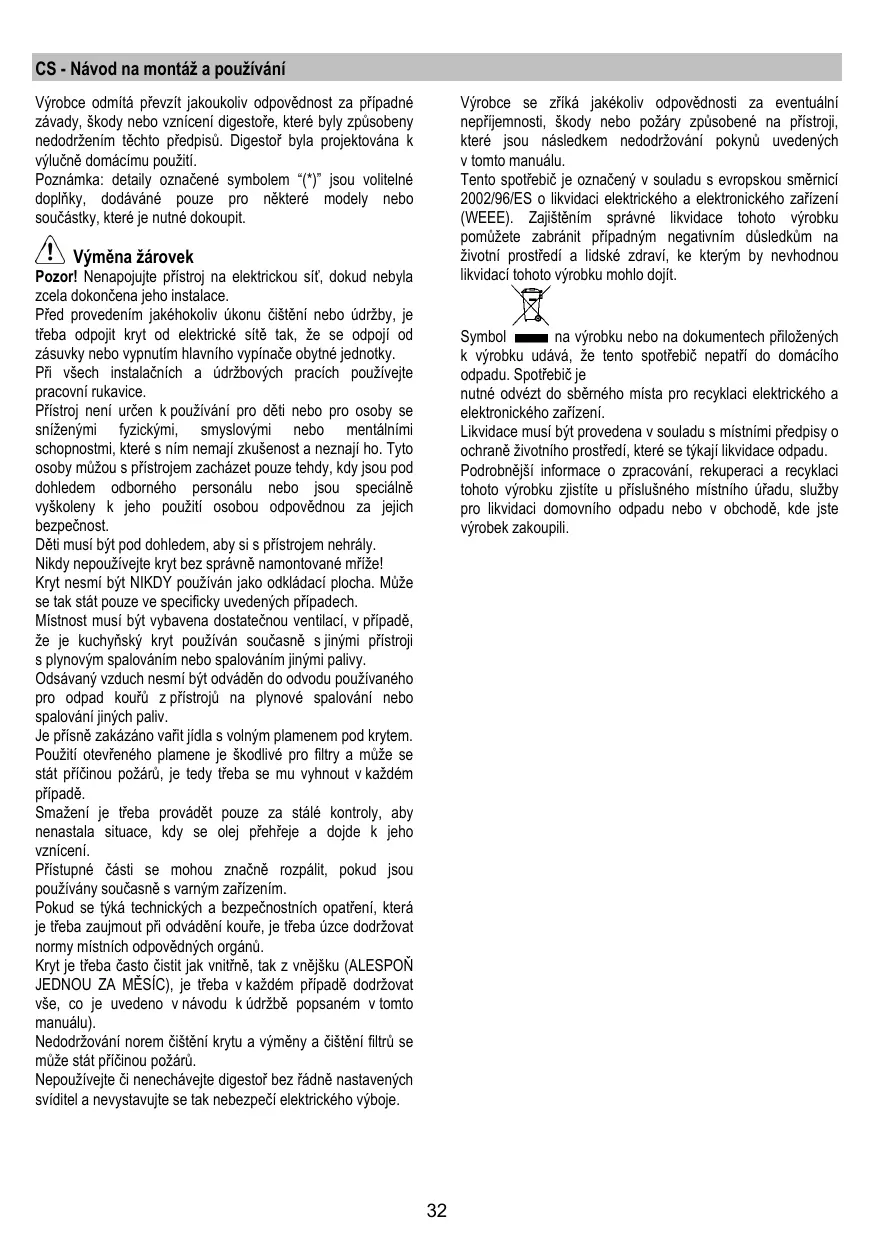

CS - Návod na montáž a používání
Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř byla projektována k výhradně domácímu použití.
Poznámka: detaily označené symbolem „(*)“ jsou volitelné doplňky, dodávané pouze pro některé modely nebo součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Nepřipojujte přístroj k elektrické síti, dokud nebyla zcela dokončena jeho instalace.
Před provedením jakéhokoli úkonu čištění nebo údržby je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte pracovní rukavice.
Přístroj není určen k používání dětmi nebo osobami se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby mohou s přístrojem zacházet pouze tehdy, když jsou pod dohledem odborného personálu nebo jsou speciálně vyškolené k jeho použití osobou odpovědnou za jejich bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mřížky!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouře z přístrojů na plynové spalování nebo spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem.
Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.
Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu.
Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených světel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.
Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.
Odsávací verze

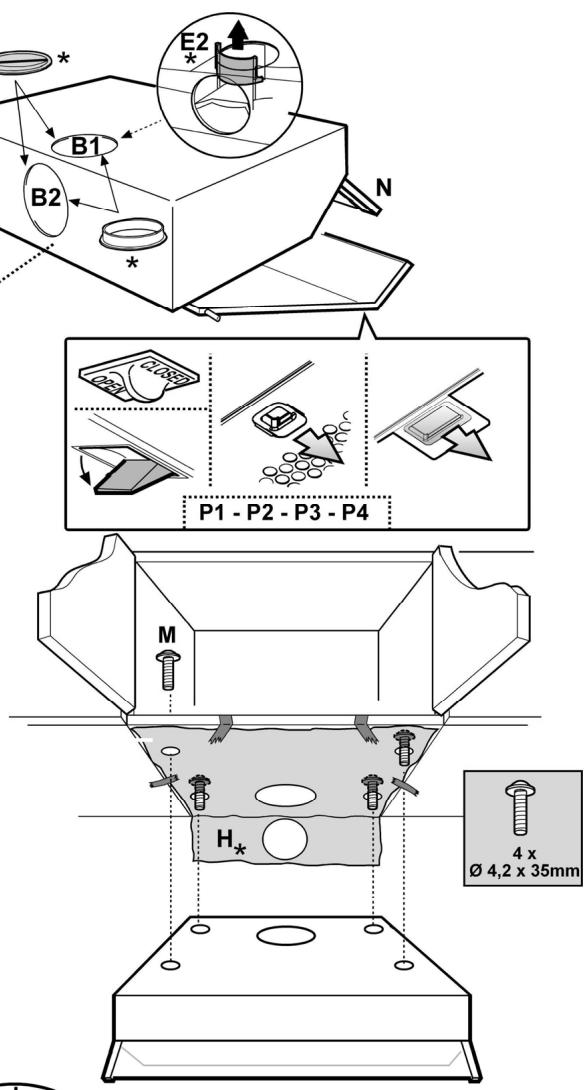

Odsávač je vybaven horním výfukem B1 a možná i zadním výfukem B2 pro výfuk dýmů na venek. Zvolte si nejvhodnější a upevněte přírubu C, která je součástí vybavení zařízení, uzavřete nepoužitý otvor zátkou D, která je součástí vybavení.
Poznámka: u některých modelů horní otvor B1 je dodáván uzavřený: Stiskněte energicky k oddělení předlisované části uzavírající výfukový otvor a odstraňte ji.
Pozor! Předlisovaná část nemůže být opět namontována na své místo, proveďte tuto operaci pouze jestliže si jste jisti instalací, kterou chcete provést.
Pozor! U některých modelů zadní výstupní otvor není ihned přístupný i po odejmutí zátky (je-li již namontovaná), v tomto případě odejměte plastovou součást E1 či E2, která zakrývá otvor a vyjměte ji kleštěmi anebo nožem. Zkontrolujte si, zda selektor odsávací/filtrující (uvnitř odsávače) G je v pozici odsávací (A).
Filtrující verze
V případě, že není možné uvolnit dýmy a páry z vaření mimo prostředí, lze používat odsávač ve filtrující verzi tak, že se namontuje uhlíkový filtr, dýmy a páry jsou recyklovány přední mřížkou umístěnou nad ovládací deskou. Zkontrolujte si, zda selektor odsávací/filtrující (uvnitř odsávače) G je v pozici filtrující (F).
Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání (není součástí dodávky).
Návod na propojení je uveden spolu s periferní odsávací jednotkou.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 60 cm v případě elektrických sporáků, 75 cm v případě plynových či smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěnému uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkou (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.
Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů, aby se předešlo jakémukoliv riziku.
Instalace
Odsavač může být instalován na stěně nebo na podkladu závěsné skříně; používejte šablonu H k vyvrtání děr ve správné vzdálenosti. Pokud šablona není dodána, opřete odsavač o stěnu nebo podklad závěsné skříně a vyznačte tužkou díry k provedení.

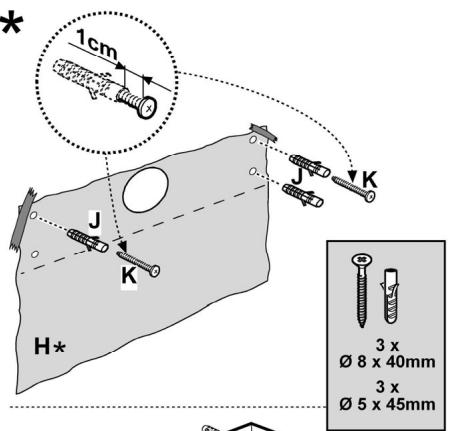

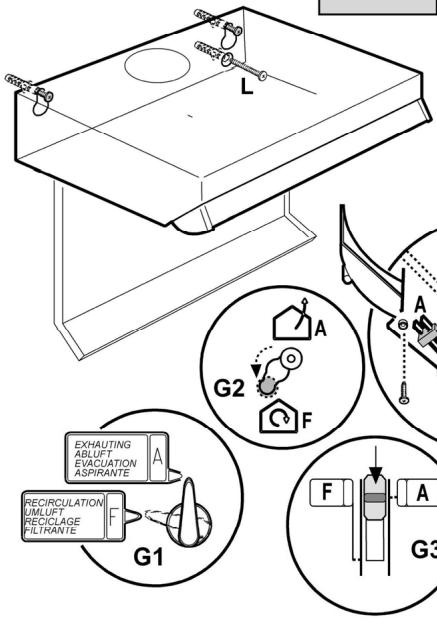

Upevnění na stěnu - vsuňte moždíky J do vyvrtaných otvorů a dva šrouby K do horních otvorů, odejměte mřížku a zavěste odsavač na 2 šrouby a pak zevnitř vsuňte třetí šroub L, všechny utáhněte.
Upevnění na závěsnou skříň - Upevněte odsavač 4 šrouby M ze vnitřku závěsné skříně.
Provoz
Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.
V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.
Otevírejte vždy sběrač par.
Jestliže je váš výrobek vybaven ventilem ovládaným mechanicky či elektricky, klávesy a/nebo tlačítka a/nebo rukojeti k dispozici slouží ke kontrole svítidel a k otevírání či zavírání ventilu.
Údržba
Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zástrčku anebo vypněte hlavní vypínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř, tak zvenku (alespoň stejně často, jak je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným lihem anebo neutrálními tekutými čisticími prostředky. Nepoužívejte prostředky obsahující brusné látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a výměnování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.
Tukový filtr
Zadržuje částice tuku uvolňující se při vaření.
Může být jedním z následujících typů:
Papírový filtr se musí měnit jednou za měsíc, nebo pokud se zabarví jeho spodní strana, v tom případě je zabarvení vidět skrz spodní mřížku.
Kovový tukový filtr má neomezenou životnost a musí se mýt ručně vlažnou vodou s čisticím prostředkem nebo v myčce na nádobí při nízké teplotě a krátkém cyklu. Při čištění dejte pozor, aby nedošlo k mechanickému poškození filtru.
Tukové kovové filtry se musí čistit podle stupně znečištění, nejméně však alespoň jednou měsíčně!
K filtru proti mastnotám přistoupíte otevřením mřížky uvolněním háku P z upevňovacích bodů R1 a R2.
Samonosný kovový filtr nemá podpůrnou mřížku, k jeho odstranění je třeba vytáhnout pružiny P4 dozadu a vyjmout filtr směrem dolů.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.
NESMÍ být umýván či regenerován.
Může být jednoho z následujících typů:
Pravouhlý S1, S2 či S3:
Montáž (S1 nebo S2): vsuňte zadní stranu T a zavěste zepředu (U).
Montáž (S3): Odstraňte přírubu W tím, že otočíte o 90° rukojetí O.
Vsuňte uhlíkový kobereček dovnitř vhodného prostoru a upevněte ho tím, že otočíte o 90° rukojetí O, uzavřete přírubu. K demontáži postupujte opačným způsobem.
Kruhový (V1-V2-V3-různé modely):
Vsunování na západku umístit do středu ke krytí mřížky chránící motor tak, aby orientační body X1 nebo X2 nebo X3 na uhlíkovém filtru odpovídaly orientačním bodům Y1 či Y2, pak otočte ve směru hodinových ručiček; v případě demontáže otáčejte ve směru proti hodinovým ručičkám, je-li vybavena jazýčkem Z, nezapomenout na to, že předtím musí být lehce nadzvednut.
Výměna žárovek
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se dotknete svítidel, si ověřte, že vychladla.
Výměna svítidel 40W - odšroubujte poškozené svítidlo a vyměňte jej za oválné svítidlo s max. příkonem 40W E14. K přístupu do prostoru, kde jsou svítidla, je zapotřebí odejmout mřížku.
Výměna halogenového svítidla - otevřete prostor svítidel - vyjměte ochranu lehkou pákou šroubováku či podobného nástroje.
Vyměňte poškozené svítidlo.
Používejte pouze halogenových svítidel o max. 20W (G4), s tím, že se jich nedotknete rukou. Uzavřete kryt (upevnění na západku).
Jestliže osvětlení nefunguje, dříve než zavoláte servis, si ověřte, zda jste správně nasadili žárovky do uložení.
Přísně se dodržujte návodem uvedeným v této příručce. Výrobce se zříká každé zodpovědnosti za případné nespůsobilosti, škody nebo nehody způsobené nedodržováním návodu uvedeného v této příručce. Odsavač par byl projektován výhradně pro používání v domácnosti.
Při všech instalačních a údržbářských pracích používejte ochranné pracovní rukavice.
Spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytuje dohled nebo je nepoučila o používání spotřebiče.
Děti musí být pod dohledem, aby se nehrály se zařízením.
Je přísně zakázáno pod odsavačem par připravovat jídla na plameni.
Při použití spolu s varnými spotřebiči se přístupové části mohou značně zahřát.
Co se týká technických a bezpečnostních opatření schválených pro odvod dýmů, je potřeba dodržovat přesně předpisy stanovené příslušnými místními úřady.
Odsavač par je potřeba pravidelně čistit vnitřně i zvenku (alespoň jednou za měsíc, avšak respektovat výslovně určené pokyny o údržbě uvedené v této příručce).
Ujištěním se, že tento výrobek byl po své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.
Návody na zapojení jsou dodány s odsávací jednotkou.
Montáž
Elektrické připojení
Vždy otevírejte sběrač par N*.
Pokud je váš výrobek vybaven pojistkou s elektrickou nebo mechanickou činností, klávesnice a/nebo tlačítka a/nebo rukojeti slouží k ovládání svítidel a k otevření a uzavření pojistky.
Údržba
Před zahájením jakékoli údržby odpojte odsavač par od elektrického vedení.
Čištění
Při demontáži postupujte opačným způsobem.
Kruhový (V1-V2-V3-různé modely):
